CITROEN C4 2011 InstruktionsbÖcker (in Swedish)

19
SNABBGUIDE
SÄKERHET I BILEN - STARTA


Frontkrockkudde på passagerarsidan
Säkerhetsbälten och frontkrockkudde på passagerarsidan Tändlås



1.
Öppna handskfacket.

2.
Stick in nyckeln.

3.
Välj läge:
"OFF"
(bortkoppling), med bilbarn-
stol i bakåtvänt läge,
"ON"
(aktivering), med frampas-
sagerare eller framåtvänd bilbarn-
stol".

4.
Dra ut nyckeln i samma läge.



138


A.
Bältespåminnarlampa för säker-
hetsbältet vänster fram.

B.
Bältespåminnarlampa för säker-
hetsbältet höger fram.

C.
Bältespåminnarlampa för säker-
hetsbältet höger bak.

D.
Bältespåminnarlampa för säker-
hetsbältet i mitten bak.

E.
Bältespåminnarlampa för säker-
hetsbältet vänster bak.

F.
Kontrollampa för bortkoppling av
passagerarkrockkudden fram.

G.
Kontrollampa för aktivering av pas-
sagerarkrockkudden fram.



135, 139


1.
Stoppläge
.

2.
Tändningsläge
.

3.
Startläge
.



82
Vid till- och frånslag av tändningen visar
hastighetsmätaren, varvräknaren och
bränslemätaren fullt utslag och återgår
sedan till 0.

20
KÖRA SÄKERT

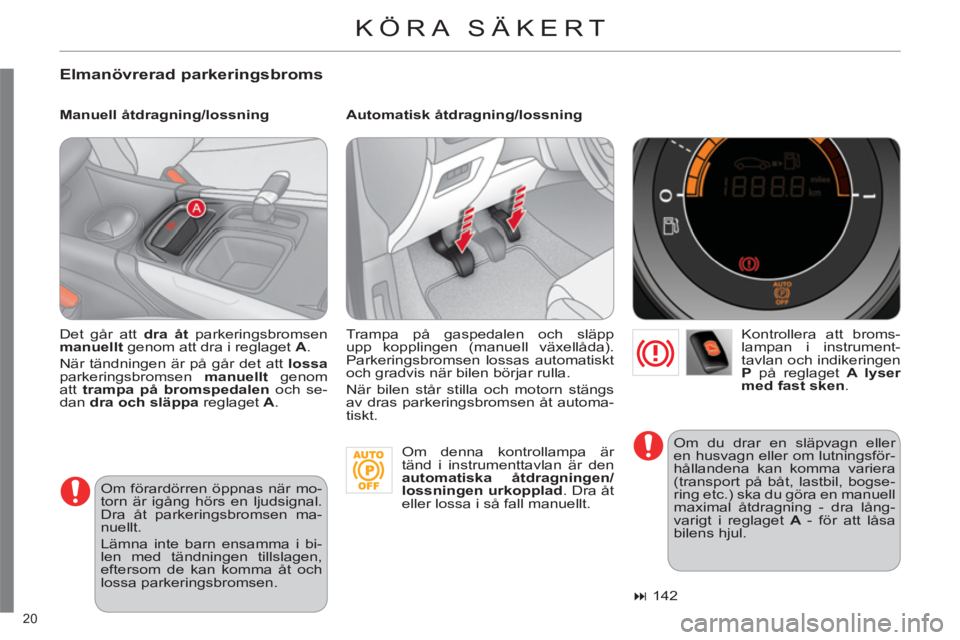

Elmanövrerad parkeringsbroms


Manuell åtdragning/lossning
Automatisk åtdragning/lossning


Kontrollera att broms-
lampan i instrument-
tavlan och indikeringen
P
på reglaget A

lyser

med fast sken
. Det går att dra åt
parkeringsbromsen
manuellt
genom att dra i reglaget A
.
När tändningen är på går det att lossa
parkeringsbromsen manuellt
genom
att trampa på bromspedalen
och se-
dan dra och släppa
reglaget A
. Trampa på gaspedalen och släpp
upp kopplingen (manuell växellåda).
Parkeringsbromsen lossas automatiskt
och gradvis när bilen börjar rulla.
När bilen står stilla och motorn stängs
av dras parkeringsbromsen åt automa-
tiskt.



142

Om förardörren öppnas när mo-
torn är igång hörs en ljudsignal.
Dra åt parkeringsbromsen ma-
nuellt.
Lämna inte barn ensamma i bi-
len med tändningen tillslagen,
eftersom de kan komma åt och
lossa parkeringsbromsen. Om du drar en släpvagn eller
en husvagn eller om lutningsför-
hållandena kan komma variera
(transport på båt, lastbil, bogse-
ring etc.) ska du göra en manuell
maximal åtdragning - dra lång-
varigt i reglaget A
- för att låsa
bilens hjul. Om denna kontrollampa är
tänd i instrumenttavlan är den
automatiska åtdragningen/
lossningen

urkopplad
. Dra åt
eller lossa i så fall manuellt.

21
SNABBGUIDE
KÖRA SÄKERT


Manuell elstyrd sexväxladväxellåda

Visning på instrumenttavlan
Start
Med denna sexväxlade växellåda kan
du välja mellan en bekväm automatisk
funktion och manuell växling.


1.
Växelspak.

2.
Reglage under ratten "-"
.

3.
Reglage under ratten "+"
.

Växelläget eller vald körfunktion visas i
displayen på instrumenttavlan.

N:
Neutral (neutralläge).

R:
Reverse (backväxel).

1 - 6:
ilagda växlar.

AUTO:
automatiskt läge.



)
Välj läge N
och trampa bestämt på
bromspedalen när du startar mo-
torn.

)
Lägg i 1:ans växel genom att dra
växelspaken 1
mot läget A
eller M
.
eller
Lägg i backväxeln genom att lyfta
och skjuta växelspaken 1
mot lä-
get R
.

)
Lossa parkeringsbromsen.

)
Lyft foten från bromspedalen och ge
gas.



151

22
KÖRA SÄKERT


Automatisk växellåda


Med denna sexväxlade växellåda kan
du välja mellan en bekväm automatisk
funktion och nöjet att växla manuellt.


1.
Växelspak

2.
Knappen "S" (sport)
.

3.
Knappen " 7
" (snö)
.

Visning i instrumenttavlan

Start


)
Trampa på bromspedalen och välj
läge P
eller N
.

)
Starta motorn.

)
Välj sedan läge R
, D
eller M
.

)
Lyft foten från bromspedalen och ge
gas.



154


Starthjälp i backe

Det valda körprogrammet och/eller den
ilagda växeln visas i instrumenttavlans
vänstra display.

P.
Parking (parkering).

R.
Reverse (backväxel).

N.
Neutral (neutralläge).

D.
Drive (automatisk växling).

S.
Programmet sport
.


7
.
Programmet snö
.

1 - 6.
Ilagda växlar.

-.
Ogiltigt värde vid manuell funktion. Din bil är försedd med ett system som
låser hjulen en kort stund vid start i
backe, så att du hinner fl ytta foten från
bromspedalen till gaspedalen.
Denna funktion är bara aktiv när:


- bilen står helt stilla och föraren tram-
par på bromspedalen,

- vissa lutningsvillkor är uppfyllda,

- förardörren är stängd.



157
Kliv inte ur bilen under den tillfäl-
liga fasen då bilens hjul är låsta
av backstarthjälpen.

23
SNABBGUIDE
KÖRA SÄKERT


Stop & Start


Motorn ställer sig i STOP-läge
Motorn ställer sig i START-läge
Urkoppling/återinkoppling
I vissa fall är STOP-läget inte tillgäng-
ligt. Kontrollampan "ECO"
blinkar i
några sekunder och släcks sedan.

- med en manuell växellåda:
när du
ställer växelspaken i neutralläget
och släpper upp kopplingspedalen,
i en hastighet under 20 km/tim,

- med en elstyrd manuell sexväx-
lad växellåda:
när du trampar ned
bromspedalen eller ställer växelspa-
ken i läge N
, i en hastighet under
8 km/tim.



158


- med en manuell växellåda:
när du
trampar ned kopplingspedalen,

- med en elstyrd sexväxlad manu-
ell växellåda:



●
när du släpper upp bromspedalen
med växelspaken i läge A
eller M
,

●
eller när du fl yttar växelspaken
till läge A
eller M
från läge N
då
bromspedalen är uppsläppt,

●
eller när du lägger i backväxeln.

I vissa fall kan START-läget aktiveras
automatiskt. Kontrollampan ECO
blin-
kar i några sekunder och släcks sedan.



159
Du kan när som helst koppla ur syste-
met genom att trycka på reglaget ECO
OFF
. Indikeringslampan på knappen
tänds.



160

Kontrollampan "ECO"
släcks
och motorn startar igen: Kontrollampan "ECO"
tänds i
instrumenttavlan och motorn
ställer sig i viloläge:
Systemet återaktiveras automa-
tiskt varje gång som motorn star-
tas med nyckeln.

Före varje tankning och före alla
ingrepp under motorhuven är
det obligatoriskt att stänga av
tändningen med nyckeln.

24
KÖRA SÄKERT


Dödavinkeln-varnare
Parkeringsplatssensor

Något av följande meddelanden visas
för att ange parkeringsmanöverns svå-
righetsgrad:


)
Aktivera funktionen genom att trycka
på reglage A
. Indikeringslampan på
knappen tänds.
Varningslampan som sitter i sidospe-
geln tänds och varnar för fordon som
befi nner sig i den döda vinkelns detek-
teringsområde.



162


)
Välj funktionen genom att trycka på
reglage B
. Motsvarande kontroll-
lampa tänds i instrumenttavlan.

)
Aktivera blinkersen på den sida av
bilen där parkeringsplatsen fi nns.
Ett meddelande visas om uppmät-
ning pågår.

)
Kör i en hastighet under 20 km/tim
under uppmätningen.

- Parkering möjlig.


- Svårt att parkera.


- Parkering avråds.





170

25
SNABBGUIDE
KÖRA SÄKERT


Fartbegränsare "LIMIT"
Farthållare "CRUISE" Visning på instrumenttavlan


Farthållare

1.
Val/Avstängning av fartbegränsaren.

2.
Minskning av det programmerade
värdet.

3.

Ökning av det programmerade värdet.

4.
På/Av för begränsningen.

5.
Visning av en lista med minnes-
lagrade hastigheter.


165




166


1.
Val/Avstängning av farthållaren.

2.
Programmering av en hastighet/
minskning av det programmerade
värdet.

3.
Programmering av en hastighet/ök-
ning av det programmerade värdet.

4.
Avstängning/Återupptagning av
funktionen.

5.
Visning av en lista med minnes-
lagrade hastigheter.


165




168
Funktionen farthållare eller fartbegrän-
sare visas på instrumenttavlan då den
är aktiverad.
Inställningarna skall göras med motorn
i gång.
För att kunna programmeras eller akti-
veras måste bilens hastighet vara hö-
gre än 40 km/tim med åtminstone 4:an
ilagd i den manuella växellådan (2:an i
en manuell elstyrd sexväxlad växellåda
eller automatlåda).

Fartbegränsare

26

1
INSTRUMENTTAVLAN
27
TVÅFÄRGAD INSTRUMENTTAVLA UTAN BILRADIO

M
ätare och displayer



1.
Varvräknare (x 1 000 v/min eller rpm).

2.
Indikator för växelbyte i den manu-
ella växellådan eller växelspaksläge
och växel i den elstyrda manuella
växellådan eller automatlådan.

3.
Inställningar av farthållare och fart-
begränsare

4.
Digital hastighetsindikator (km/tim
eller mph).

5.
Oljenivåindikator.
6.
Serviceindikator
(km eller miles) och därefter
kilometerräknare.
Följande funktioner visas efter var-
andra när tändningen slås på.
Indikator för nivån på belysnings-
reostaten (när den ställs in).

7.
Trippmätare (km eller miles).

8.
Bränslemätare och tillhörande
varningslampa för låg bränslenivå
( a
eller b
beroende på version).

9.
Tid.

Knappreglage



A.
Belysningsreostat (disponibel i natt-
läge).

B.
Påminnelse om servicetillfälle.
Nollställning av serviceindikatorn eller
trippmätaren.

A
och B.
Inställning av tid och val av
enheter.

1
28












TVÅFÄRGAD INSTRUMENTTAVLA MED BILRADIO

M
ätare och displayer



A.
Belysningsreostat (disponibel i natt-
läge)

B.
Påminnelse om nästa servicetillfälle.
Nollställning av serviceindikatorn eller
trippmätaren.

7.
Serviceindikator
(km eller miles) och därefter
kilometermätare.
Följande funktioner visas efter var-
andra när tändningen slås på.
Indikator för nivån på belysnings-
reostaten (när den ställs in).

8.
Trippmätare (km eller miles).

9.
Bränslemätare och tillhörande
varningslampa för låg bränslenivå
( a
eller b
beroende på version).

10.
Räckvidd (km eller miles).

Knappreglage



1.
Varvräknare (x 1 000 v/min eller rpm).

2.
Indikator för växelbyte i den manu-
ella växellådan eller växelspaks- och
växelläge i den elstyrda manuella
växellådan eller automatlådan.

3.
Analog hastighetsindikator (km/tim
eller mph)

4.
Inställningar av farthållare och fart-
begränsare

5.
Digital hastighetsindikator (km/tim
eller mph).

6.
Oljenivåindikator.
