CITROEN C4 2011 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2011, Model line: C4, Model: CITROEN C4 2011Pages: 324, PDF Size: 11.08 MB
Page 61 of 324
2
TÖBBFUNKCIÓS KÉPERNYŐK
59
„C” monokróm képernyő
Az A
gombbal kétféle kijelzési mód kö-
zül választhat:
- a fedélzeti számítógép adatai - a
hallgatott hangforrás információi fö-
lött - átmenetileg a teljes képernyőn
megjelennek,
vagy
- a fedélzeti számítógép adatai és
a hallgatott hangforrás információi
osztott képernyőn egyaránt folya-
matosan láthatók.
Az adatok megjelenítése
- Pillanatnyi információkat
tartalmazó kijelzés a
következő adatokkal:
●
hatótávolság,
●
pillanatnyi fogyasztás,
●
Stop & Start rendszer
számlálója.
- 1
-es útvonal adatlapja a
következő adatokkal:
●
megtett távolság,
●
átlagfogyasztás,
●
átlagsebesség
az első útvonalon.
- 2
-es útvonal adatlapja a
következő adatokkal:
●
megtett távolság,
●
átlagfogyasztás,
●
átlagsebesség
a második útvonalon.
)
A fedélzeti számítógép különböző
adatainak egymást követő megjele-
nítéséhez nyomja meg az ablaktör-
lő-kapcsoló
végén található gom-
bot.
)
A kívánt útvonal kijelzését követő-
en nyomja meg két másodpercnél
hosszabban az ablaktörlő-kapcsoló
végén lévő gombot.
Az 1
-es és 2
-es útvonal egymástól füg-
getlenek, de használatuk mindenben
megegyezik.
Az 1
-es például a napi, a 2
-es pedig a
havi számítások elvégzéséhez hasz-
nálható.
Az útvonal lenullázása
Page 62 of 324
2
TÖBBFUNKCIÓS KÉPERNYŐK
60
A navigációs rendszer központi
színes kijelzője
- Pillanatnyi információkat tartalmazó
kijelzés a következő adatokkal:
●
hatótávolság,
●
pillanatnyi fogyasztás,
●
Stop & Start rendszer számlálója.
- 1.
útvonal kijelzése a következő
adatokkal:
●
megtett távolság,
●
átlagfogyasztás,
●
átlagsebesség
az első útvonalon.
- 2.
útvonal kijelzése a következő
adatokkal:
●
megtett távolság,
●
átlagfogyasztás,
●
átlagsebesség
a második útvonalon.
)
Nyomja meg az ablaktörlő-kap-
csoló
végén található gombot,
vagy
)
fordítsa el a kormány
bal oldalán
található forgókapcsolót
a fedélzeti számítógép követke-
ző információinak egymást követő
megjelenítéséhez:
●
sebességkijelzés,
●
pillanatnyi információk,
●
1.
útvonal .
●
2.
útvonal .
●
éppen hallgatott hangforrás infor-
mációi,
●
sötét kijelző,
●
navigáció-célravezetés utasításai.
Az adatok megjelenítése
)
Amikor a kívánt útvonal megjele-
nik, nyomja meg két másodpercnél
hosszabban a kormány
bal oldalán
lévő forgókapcsolót vagy az ab-
laktörlő-kapcsoló
végén található
gombot.
Az 1
-es és 2
-es útvonal egymástól füg-
getlenek, de használatuk mindenben
megegyezik.
Az 1
-es útvonal például a napi, a 2
-es
pedig a havi számítások elvégzéséhez
használható.
Az útvonal lenullázása
Page 63 of 324
2
TÖBBFUNKCIÓS KÉPERNYŐK
61
Néhány meghatározás
Az érték a vezetési stílus vagy a
domborzati viszonyok változása
miatt erősen ingadozó pillanat-
nyi fogyasztástól függően jelen-
tős mértékben változhat.
Ha menet közben a kijelzőn szá-
mok helyett tartósan vízszintes
vonalak láthatók, forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez. A funkció csak 30 km/h sebes-
ség felett kerül kijelzésre.
Hatótávolság
(km vagy mérföld)
A tartályban érzékelt üzem-
anyag-mennyiséggel a követ-
kező tankolásig megtehető kilométerek
számát mutatja az utolsó néhány kilomé-
ter átlagfogyasztása alapján.
Amikor a hatótávolság 30 km alá csök-
ken, a képernyőn vonalak jelennek
meg. Legalább 5 liter üzemanyag tan-
kolása után megtörténik a hatótávolság
kiszámítása, és ha az meghaladja a
100 km-t, az érték megjelenik.
Pillanatnyi üzemanyag-
fogyasztás
(l/100 km vagy km/l vagy mér-
föld/gallon)
Az utóbbi néhány másodperc-
ben fogyasztott üzemanyag át-
lagmennyisége.
Átlagfogyasztás
(l/100 km vagy km/l vagy
mérföld/gallon)
A számítógép legutóbbi nullázása óta
fogyasztott üzemanyag átlagmennyi-
sége.
Átlagsebesség
(km/h vagy mérföld/óra)
A fedélzeti számítógép legutób-
bi nullázásától számított átlag-
sebesség (ráadott gyújtásnál).
Megtett távolság
(km vagy mérföld)
A fedélzeti számítógép leg-
utóbbi nullázása óta meg-
tett kilométerek száma.
A Stop & Start rendszer
számlálója
(perc/másodperc vagy óra/perc)
Ha gépjárműve rendelkezik Stop &
Start funkcióval, egy számláló összegzi
a menet közben STOP üzemmódban
töltött időt.
A számláló a motor gyújtáskulccsal tör-
ténő indításakor minden alkalommal le-
nullázódik.
Gépkocsija fogyasztása az első
5000 km-en magasabb lesz,
mint a CITROËN által jóváha-
gyott fogyasztási értékek.
Page 64 of 324
3
62
SZELLŐZÉS
Levegőbemenet
Az utastér megszűrt levegője vagy a
szélvédő alján található bemeneti rá-
cson át, kívülről érkezik, vagy a belső
levegő keringetéséből származik.
A levegő kezelése
A beáramló levegő - a vezető által vá-
lasztott beállításoktól függően - külön-
böző útvonalakon érkezhet:
- érkezés közvetlenül az utastérbe
(levegőbefúvás),
- a fűtőkörön keresztül (fűtés),
- a hűtőkörön keresztül (légkondicio-
nálás).
Kapcsolótábla
A rendszerhez tartozó kapcsolók a kö-
zépkonzol A
kapcsolótábláján találha-
tók.
Levegőbefúvás
1.
Szélvédő jég- és páramentesítő fú-
vókái
2.
Első oldalablakok jég- és páramen-
tesítő fúvókái
3.
Elzárható és állítható oldalsó szellő-
zőnyílások
4.
Elzárható és állítható középső szel-
lőzőnyílások
5.
Levegőbefúvás az első utasok láb-
terébe
6.
Első utaslábtér fúvókái
7.
Levegőbefúvás a hátsó utasok láb-
terébe

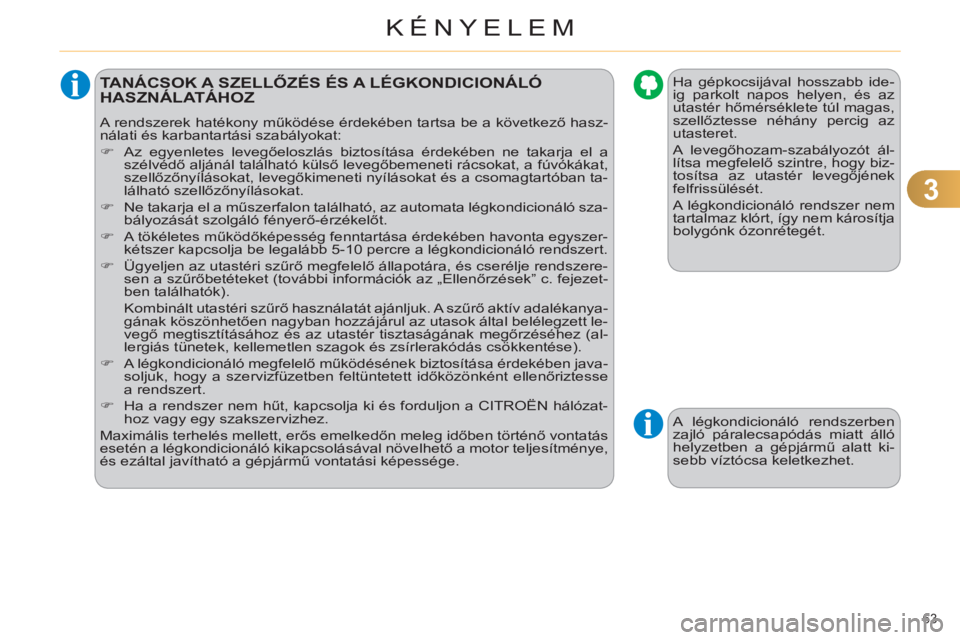

Page 65 of 324
3
KÉNYELEM
63
TANÁCSOK A SZELLŐZÉS ÉS A LÉGKONDICIONÁLÓHASZNÁLATÁHOZ
A rendszerek hatékony működése érdekében tartsa be a következő hasz-
nálati és karbantartási szabályokat:
)
Az egyenletes levegőeloszlás biztosítása érdekében ne takarja el a
szélvédő aljánál található külső levegőbemeneti rácsokat, a fúvókákat,
szellőzőnyílásokat, levegőkimeneti nyílásokat és a csomagtartóban ta-
lálható szellőzőnyílásokat.
)
Ne takarja el a műszerfalon található, az automata légkondicionáló sza-
bályozását szolgáló fényerő-érzékelőt.
)
A tökéletes működőképesség fenntartása érdekében havonta egyszer-
kétszer kapcsolja be legalább 5-10 percre a légkondicionáló rendszert.
)
Ügyeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszere-
sen a szűrőbetéteket (további információk az „Ellenőrzések” c. fejezet-
ben találhatók).
Kombinált utastéri szűrő használatát ajánljuk. A szűrő aktív adalékanya-
gának köszönhetően nagyban hozzájárul az utasok által belélegzett le-
vegő megtisztításához és az utastér tisztaságának megőrzéséhez (al-
lergiás tünetek, kellemetlen szagok és zsírlerakódás csökkentése).
)
A légkondicionáló megfelelő működésének biztosítása érdekében java-
soljuk, hogy a szervizfüzetben feltüntetett időközönként ellenőriztesse
a rendszert.
)
Ha a rendszer nem hű
t, kapcsolja ki és forduljon a CITROËN hálózat-
hoz vagy egy szakszervizhez.
Maximális terhelés mellett, erős emelkedőn meleg időben történő vontatás
esetén a légkondicionáló kikapcsolásával növelhető a motor teljesítménye,
és ezáltal javítható a gépjármű vontatási képessége.
Ha gépkocsijával hosszabb ide-
ig parkolt napos helyen, és az
utastér hőmérséklete túl magas,
szellőztesse néhány percig az
utasteret.
A levegőhozam-szabályozót ál-
lítsa megfelelő szintre, hogy biz-
tosítsa az utastér levegőjének
felfrissülését.
A légkondicionáló rendszer nem
tartalmaz klórt, így nem károsítja
bolygónk ózonrétegét.
A légkondicionáló rendszerben
zajló páralecsapódás miatt álló
helyzetben a gépjármű alatt ki-
sebb víztócsa keletkezhet.
Page 66 of 324
3
KÉNYELEM
64
MANUÁLIS LÉGKONDICIONÁLÓ
A légkondicionáló rendszer járó motor-
nál működik.
)
A megfelelő hőmérséklet
beállításához a forgókap-
csolóval válasszon egy
pozíciót a kék (hideg) és
a piros (meleg) tartomány
között.
1. Hőmérséklet beállítása A forgókapcsoló segítségével
növelheti vagy csökkentheti a
ventilátor sebességét.
2. Levegőhozam beállítása
3. Levegőelosztás szabályozása
Szélvédő és oldalsó ablakok
)
Ha 0
helyzetbe állítja a leve-
gőhozamot, a rendszer ki-
kapcsol. A továbbiakban csu-
pán a gépjármű haladásából
származó gyenge légáram
lesz érzékelhető.
Szélvédő, oldalsó ablakok és
az utasok lábtere
Utasok lábtere
Középső és oldalsó szellőző-
nyílások
A levegőelosztás szabályozá-
sa során a forgókapcsoló köz-
tes helyzetbe is állítható.
)
A megfelelő hőkomforthoz szüksé-
ges levegőhozam beállításához for-
gassa a forgókapcsolót az 1
-es és
5
-ös érték között. A forgókapcsoló segítségével áramol-
tathatja a levegőt az utastérbe az egyes
szellőzők kombinálásával.
Page 67 of 324
3
KÉNYELEM
65
4. Külső levegő felhasználása -
belső levegő keringetése
A külső levegő beáramoltatásával elke-
rülhető a páraképződés a szélvédőn és
az oldalsó ablakokon.
5. Légkondicionáló be- és kikapcsolása
A légkondicionálót úgy tervez-
ték, hogy zárt ablakok mellett
évszaktól függetlenül hatéko-
nyan működjön.
A következőket teszi lehetővé:
- nyáron az utastér hőmérsékletének
csökkentését,
- télen (3 °C felett) a páramentesítés
hatékonyságának fokozását.
Bekapcsolás
)
Nyomja meg az „ A/C”
gombot: a
gomb jelzőlámpája kigyullad.
Kikapcsolás
)
Nyomja meg ismét az „
A/C”
gom-
bot: a gomb jelzőlámpája kialszik.
A kikapcsolás kellemetlen jelenségeket
okozhat (nedvesség, páraképződés).
A belső levegő keringetésével megaka-
dályozható a kellemetlen szagok és a
füst bejutása az utastérbe.
)
A belső levegő keringeté-
séhez nyomja meg ezt a
gombot. A jelzőlámpa ki-
gyullad.
)
A külső levegő beáramlásához
nyomja meg ismét a gombot. A jel-
zőlámpa kialszik.
Ez a funkció szolgál a leggyor-
sabban meleg vagy hideg leve-
gővel.
Az utastéri levegőminőség romlásának
megakadályozása és a páraképződés
elkerülése érdekében, amint lehet, te-
gye lehetővé a külső levegő beáramlá-
sát az utastérbe. A légkondicionálás nem műkö-
dik, ha a levegőhozam-szabá-
lyozó forgókapcsolója ( 2
) „ 0”
helyzetben van.
Page 68 of 324
3
KÉNYELEM
66
KÉTZÓNÁS AUTOMATA LÉGKONDICIONÁLÓ
Automata üzemmód
Javasoljuk, hogy a három au-
tomata üzemeltetési mód kö-
zül válasszon: ezek a beállított
komfortértéknek megfelelően
optimálisan szabályozzák az
utastér hőmérsékletét.
A három üzemmód a beállított komfort-
érték fi gyelembevételével - a kívánt hő-
érzetnek megfelelően - automatikusan
szabályozza a levegőhozamot.
)
Nyomja meg többször egymás után
az „AUTO”
gombot:
- az első jelzőlámpa kigyulladása
az „enyhe” szabályozás kapcso-
lását jelzi,
- a második jelzőlámpa kigyulladá-
sa a „közepes” szabályozás kap-
csolását jelzi,
- a harmadik jelzőlámpa kigyulla-
dása az „intenzív” szabályozás
kapcsolását jelzi.
A légkondicionáló rendszer járó motornál működik. Hideg motornál és hideg időben a
túlzott mennyiségű hideg levegő
beáramlásának megakadályozá-
sa érdekében a levegőhozam - a
külső időjárási körülményeket és
a beállított hőmérsékletet fi gye-
lembe véve - csak fokozatosan
éri el az optimális szintet.
Ha a gépjárműbe történő be-
szálláskor a belső hőmérséklet
az ideálisnál jóval alacsonyabb
vagy magasabb, a kijelzett érté-
ket a kívánt komfortérzet gyor-
sabb elérése érdekében nem
érdemes megváltoztatni. A rend-
szer automatikusan és a lehető
legrövidebb időn belül kiegyenlíti
a hőmérséklet-különbséget.
1. Automata komfortprogram
A rendszer zárt ablakok mellett minden
évszakban hatékonyan használható.
Page 69 of 324
3
KÉNYELEM
67
7. Levegőhozam beállítása
)
A levegőhozam csökken-
téséhez balra, növelésé-
hez pedig jobbra kell for-
gatni a forgókapcsolót.
A levegőhozam jelzőlámpái (a két ven-
tilátor között) a kívánt értéktől függően
fokozatosan gyulladnak ki. Az utastér maximális hűtéséhez
vagy fűtéséhez a minimális 14-
es és maximális 28-as értékeket
is túl lehet lépni.
)
Ehhez fordítsa a 2
-es vagy
3
-as kapcsolót balra a „
LO”
,
vagy jobbra a „ HI”
felirat
megjelenéséig.
Lásd az „Első ablakok pára-
és jégmentesítése” c. bekez-
dést.
4. Automata pára- és jégmentesítő
program
Kézi működtetés
A beállítás módosításával kívánsága
szerint eltérhet a rendszer által javasolt
beállítástól. Az „ AUTO”
gomb jelzőlám-
pái kialszanak, a többi funkció vezérlé-
se azonban továbbra is automatikusan
történik.
)
Az „
AUTO”
gomb lenyomásával
térhet vissza a teljesen automata
üzemmódba.
5. Légkondicionáló be- és
kikapcsolása
)
A gomb megnyomásával
állíthatja le a légkondicio-
nálót.
A leállítás kellemetlenségeket okozhat
(pára- és nedvességképződés).
)
A légkondicionáló automatikus üzem-
módjához való visszatéréshez nyomja
meg ismét a gombot. Ekkor az „ A/C”
gomb jelzőlámpája kigyullad.
)
Egy vagy több gomb meg-
nyomásával a levegőel-
osztást az alábbi irányok-
ba állíthatja be:
6. Levegőelosztás beállítása
- a szélvédő és az oldalsó ablakok
(pára- vagy jégmentesítés),
- a szélső és középső szellőzőnyílások,
- vagy az utasok lábtere felé.
A kívánt levegőelosztás beállítása ér-
dekében a három irány tetszés szerint
kombinálható.
2. Vezetőoldali beállítás
A vezető és az első utas tet-
szés szerint állíthatják be a
hőmérsékletet.
)
Az érték növeléséhez vagy csök-
kentéséhez fordítsa jobbra, illetve
balra a 2
-es vagy 3
-as kapcsolót.
A 21-es érték körüli beállítás optimá-
lis hőkomfortot biztosít. Az egyéni igé-
nyektől függően a 18-as és 24-es érték
közötti beállítás a leggyakoribb.
Az optimális hőkomfort elérése ér-
dekében a jobb és bal oldalon beállított
érték között 3-nál ne legyen nagyobb
az eltérés.
3. Utasoldali beállítás
A kijelzőn látható érték a hőkomfort
egy adott szintjét jelzi, nem pedig egy
Celsius- vagy Fahrenheit-fokban meg-
adott pontos hőmérsékletet.
Stop & Start funkció esetén be-
kapcsolt pára- és jégmentesí-
tőnél a STOP üzemmód nem
kapcsolható.
8. Külső levegő felhasználása -
belső levegő keringetése
)
A belső levegő keringeté-
séhez nyomja meg ezt a
gombot. A gomb jelzőlám-
pája kigyullad.
A keringetéssel megakadályozható a
kellemetlen külső szagok és a füst be-
jutása az utastérbe.
)
A párásodás elkerülése érdekében,
amint lehet, a gomb ismételt meg-
nyomásával tegye lehetővé a külső
levegő beáramlását. A gomb jelző-
lámpája ekkor kialszik.
Page 70 of 324
3
KÉNYELEM
68
A rendszer kikapcsolása
Ne működtesse tartósan a belső
levegő keringetését és ne közle-
kedjen huzamosabb ideig kikap-
csolt légkondicionálóval (pára
képződhet, és romolhat a levegő
minősége).
9. Levegőbefúvás leállított motornál
(REST funkció)
A gyújtás ráadásakor
- A működés-ellenőrző kijelzők világí-
tanak: a funkció elérhető.
- A „
REST”
gomb megnyomásával
a levegőbefúvás pár percre be-
kapcsol. A funkció bekapcsolását a
működés-ellenőrző kijelzőkön meg-
jelenő két vonal és a levegőhozam
négy jelzőlámpájának kigyulladása
jelzi.
- A funkció ki- és bekapcsolására
addig van lehetőség, amíg a műkö-
dés-ellenőrző kijelzők világítanak.
- A működési időtartam végén a kijel-
zők kialszanak.
A motor leállításakor
- A mű
ködés-ellenőrző kijelzők világí-
tanak: a funkció elérhető.
- A „
REST”
gomb megnyomásával
a funkció pár percre bekapcsol. A
funkció bekapcsolását a működés-
ellenőrző kijelzőkön megjelenő két
vonal és a levegőhozam négy jelző-
lámpájának kigyulladása jelzi.
A gépkocsi zárása nincs hatással a
funkció működésére.
- A működési időtartam végén a kijel-
zők kialszanak.
Ha a működési időtartam vége előtt
még egyszer megnyomja a gombot,
a funkció végleg kikapcsol. Ekkor
a kijelzők kialszanak, és a funkció
nem elérhető. )
Forgassa balra a levegő-
hozam forgókapcsolóját,
amíg valamennyi jelző-
lámpa ki nem alszik.
Ez a művelet leállítja a légkondicionálót
és a szellőztetést.
A hőkomfort ekkor nem biztosított. A
gépjármű haladásából adódó gyenge
légáram azonban továbbra is érzékel-
hető.
)
A kikapcsolás előtti értékekkel történő
újbóli bekapcsoláshoz módosítsa az
egyik beállítást (hőmérséklet, leve-
g
őhozam vagy levegőelosztás) vagy
nyomja meg az „
AUTO”
gombot.
A gomb megnyomásával a lég-
kondicionáló rendszer nem kap-
csol be, kizárólag a ventilátor lép
működésbe.
Ha a „REST” funkció be van
kapcsolva, a hőmérséklet-beál-
lítás, a levegőhozam és a leve-
gőelosztás megváltoztatására
nincs lehetőség: ezek beállítása
a külső hőmérséklet függvényé-
ben automatikusan történik.
Ez a funkció a Stop & Start rend-
szer STOP üzemmódjában nem
működik.
Leállított motornál pár percig
lehetőség van a levegőbefú-
vás működtetésére az utas-
térben.
Ha például a vezető elhagyja a gép-
kocsit, a bent maradó utasok a motor
elindítása nélkül használhatják a leve-
gőbefúvást.
A funkció gyújtásráadáskor, valamint
leállított motornál áll rendelkezésre.
A funkció elérhetősége és időtartama
az akkumulátor töltöttségi szintjétől
függ.
A „REST” funkció bekapcsolására addig
van lehetőség, amíg a légkondicionáló
rendszer működés-ellenőrző kijelzői vi-
lágítanak.
