9
AJAMINEN
169

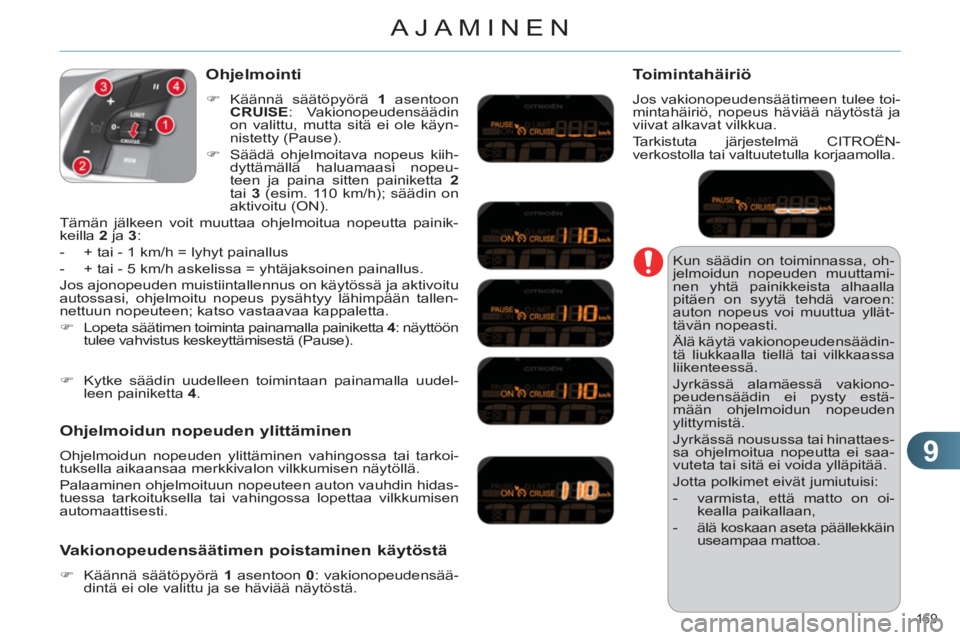

Kun säädin on toiminnassa, oh-
jelmoidun nopeuden muuttami-
nen yhtä painikkeista alhaalla
pitäen on syytä tehdä varoen:
auton nopeus voi muuttua yllät-
tävän nopeasti.
Älä käytä vakionopeudensäädin-
tä liukkaalla tiellä tai vilkkaassa
liikenteessä.
Jyrkässä alamäessä vakiono-
peudensäädin ei pysty estä-
mään ohjelmoidun nopeuden
ylittymistä.
Jyrkässä nousussa tai hinattaes-
sa ohjelmoitua nopeutta ei saa-
vuteta tai sitä ei voida ylläpitää.
Jotta polkimet eivät jumiutuisi:


- varmista, että matto on oi-
kealla paikallaan,

- älä koskaan aseta päällekkäin
useampaa mattoa.



Ohjelmointi



)
Käännä säätöpyörä 1
asentoon
CRUISE
: Vakionopeudensäädin
on valittu, mutta sitä ei ole käyn-
nistetty (Pause).

)
Säädä ohjelmoitava nopeus kiih-
dyttämällä haluamaasi nopeu-
teen ja paina sitten painiketta 2

tai 3
(esim. 110 km/h); säädin on
aktivoitu (ON).
Tämän jälkeen voit muuttaa ohjelmoitua nopeutta painik-
keilla 2
ja 3
:


- + tai - 1 km/h = lyhyt painallus

- + tai - 5 km/h askelissa = yhtäjaksoinen painallus.
Jos ajonopeuden muistiintallennus on käytössä ja aktivoitu
autossasi, ohjelmoitu nopeus pysähtyy lähimpään tallen-
nettuun nopeuteen; katso vastaavaa kappaletta.


)
Lopeta säätimen toiminta painamalla painiketta 4
: näyttöön
tulee vahvistus keskeyttämisestä (Pause).

Ohjelmoidun nopeuden ylittäminen

Ohjelmoidun nopeuden ylittäminen vahingossa tai tarkoi-
tuksella aikaansaa merkkivalon vilkkumisen näytöllä.
Palaaminen ohjelmoituun nopeuteen auton vauhdin hidas-
tuessa tarkoituksella tai vahingossa lopettaa vilkkumisen
automaattisesti.

Vakionopeudensäätimen poistaminen käytöstä



)
Käännä säätöpyörä 1
asentoon 0
: vakionopeudensää-
dintä ei ole valittu ja se häviää näytöstä.

)
Kytke säädin uudelleen toimintaan painamalla uudel-
leen painiketta 4
.

Toimintahäiriö


Jos vakionopeudensäätimeen tulee toi-
mintahäiriö, nopeus häviää näytöstä ja
viivat alkavat vilkkua.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.

9
AJAMINEN
170

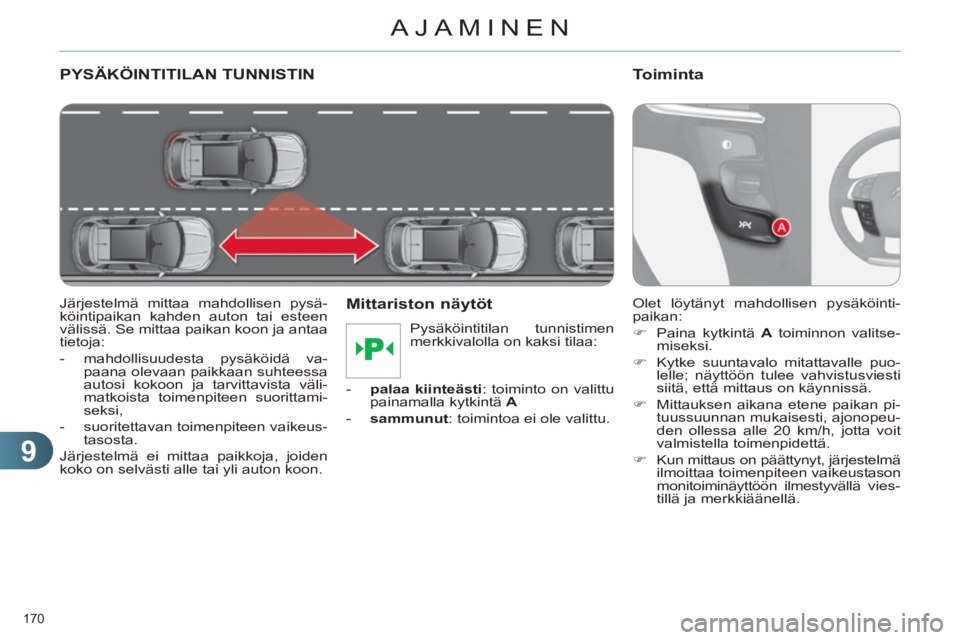

PYSÄKÖINTITILAN TUNNISTIN

Järjestelmä mittaa mahdollisen pysä-
köintipaikan kahden auton tai esteen
välissä. Se mittaa paikan koon ja antaa
tietoja:


- mahdollisuudesta pysäköidä va-
paana olevaan paikkaan suhteessa
autosi kokoon ja tarvittavista väli-
matkoista toimenpiteen suorittami-
seksi,

- suoritettavan toimenpiteen vaikeus-
tasosta.
Järjestelmä ei mittaa paikkoja, joiden
koko on selvästi alle tai yli auton koon.

Mittariston näytöt



- palaa kiinteästi
: toiminto on valittu
painamalla kytkintä A


- sammunut
: toimintoa ei ole valittu.
Pysäköintitilan tunnistimen
merkkivalolla on kaksi tilaa:
Toiminta
Olet löytänyt mahdollisen pysäköinti-
paikan:


)
Paina kytkintä A
toiminnon valitse-
miseksi.

)
Kytke suuntavalo mitattavalle puo-
lelle; näyttöön tulee vahvistusviesti
siitä, että mittaus on käynnissä.

)
Mittauksen aikana etene paikan pi-
tuussuunnan mukaisesti, ajonopeu-
den ollessa alle 20 km/h, jotta voit
valmistella toimenpidettä.

)
Kun mittaus on päättynyt, järjestelmä
ilmoittaa toimenpiteen vaikeustason
monitoiminäyttöön ilmestyvällä vies-
tillä ja merkkiäänellä.

9
171

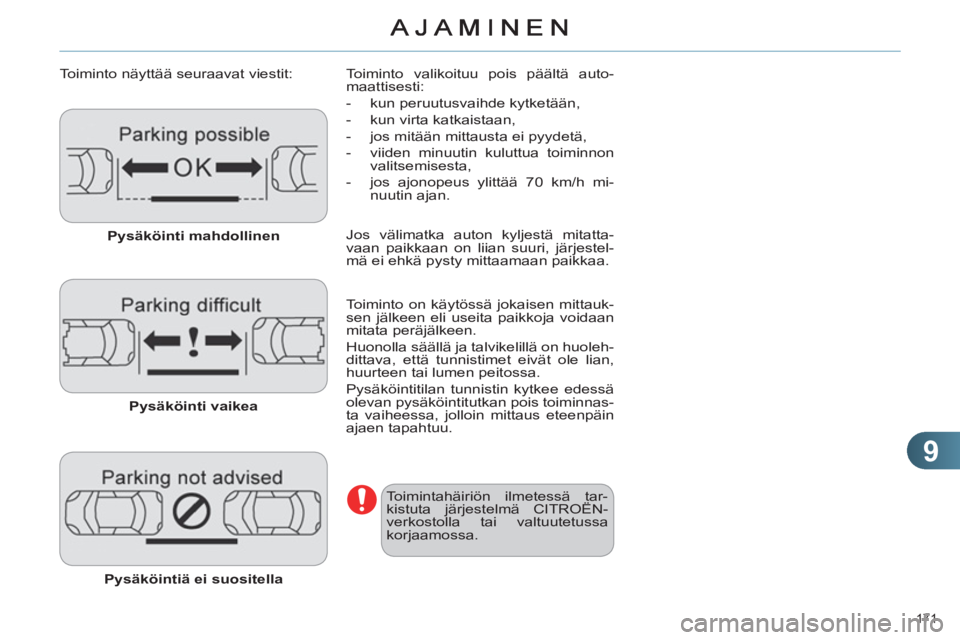

Toiminto näyttää seuraavat viestit:

Pysäköinti mahdollinen


Pysäköinti vaikea


Pysäköintiä ei suositella

Toiminto valikoituu pois päältä auto-
maattisesti:


- kun peruutusvaihde kytketään,

- kun virta katkaistaan,

- jos mitään mittausta ei pyydetä,

- viiden minuutin kuluttua toiminnon
valitsemisesta,

- jos ajonopeus ylittää 70 km/h mi-
nuutin ajan.

Jos välimatka auton kyljestä mitatta-
vaan paikkaan on liian suuri, järjestel-
mä ei ehkä pysty mittaamaan paikkaa.
Toimintahäiriön ilmetessä tar-
kistuta järjestelmä CITROËN-
verkostolla tai valtuutetussa
korjaamossa.

Toiminto on käytössä jokaisen mittauk-
sen jälkeen eli useita paikkoja voidaan
mitata peräjälkeen.
Huonolla säällä ja talvikelillä on huoleh-
dittava, että tunnistimet eivät ole lian,
huurteen tai lumen peitossa.
Pysäköintitilan tunnistin kytkee edessä
olevan pysäköintitutkan pois toiminnas-
ta vaiheessa, jolloin mittaus eteenpäin
ajaen tapahtuu.

9
AJAMINEN
172

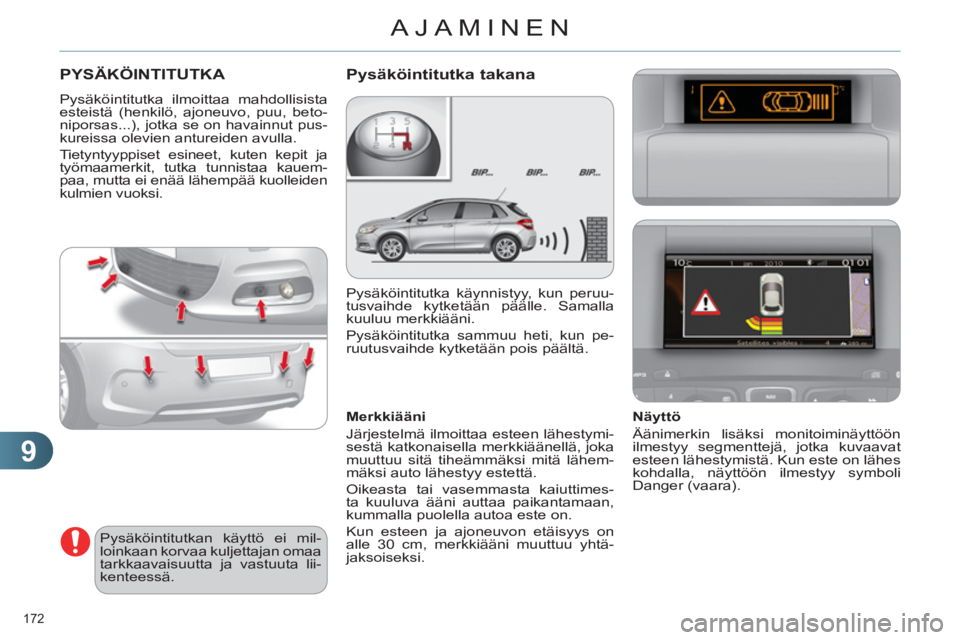

PYSÄKÖINTITUTKA
Pysäköintitutka ilmoittaa mahdollisista
esteistä (henkilö, ajoneuvo, puu, beto-
niporsas...), jotka se on havainnut pus-
kureissa olevien antureiden avulla.
Tietyntyyppiset esineet, kuten kepit ja
työmaamerkit, tutka tunnistaa kauem-
paa, mutta ei enää lähempää kuolleiden
kulmien vuoksi.

Pysäköintitutkan käyttö ei mil-
loinkaan korvaa kuljettajan omaa
tarkkaavaisuutta ja vastuuta lii-
kenteessä.
Pysäköintitutka käynnistyy, kun peruu-
tusvaihde kytketään päälle. Samalla
kuuluu merkkiääni.
Pysäköintitutka sammuu heti, kun pe-
ruutusvaihde kytketään pois päältä.

Pysäköintitutka takana


Merkkiääni
Järjestelmä ilmoittaa esteen lähestymi-
sestä katkonaisella merkkiäänellä, joka
muuttuu sitä tiheämmäksi mitä lähem-
mäksi auto lähestyy estettä.
Oikeasta tai vasemmasta kaiuttimes-
ta kuuluva ääni auttaa paikantamaan,
kummalla puolella autoa este on.
Kun esteen ja ajoneuvon etäisyys on
alle 30 cm, merkkiääni muuttuu yhtä-
jaksoiseksi.


Näyttö
Äänimerkin lisäksi monitoiminäyttöön
ilmestyy segmenttejä, jotka kuvaavat
esteen lähestymistä. Kun este on lähes
kohdalla, näyttöön ilmestyy symboli
Danger (vaara).

9
AJAMINEN
173

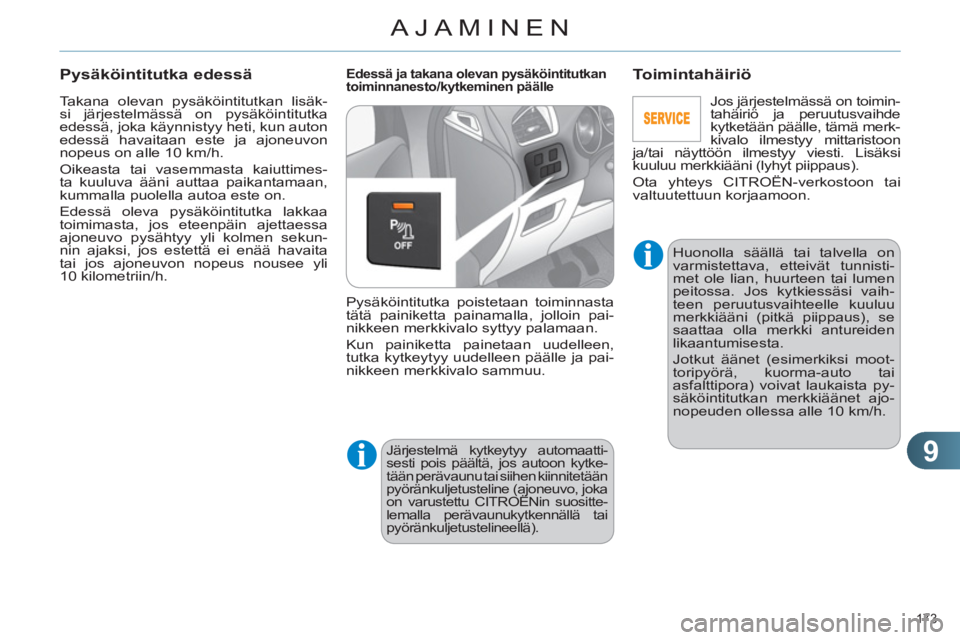

Takana olevan pysäköintitutkan lisäk-
si järjestelmässä on pysäköintitutka
edessä, joka käynnistyy heti, kun auton
edessä havaitaan este ja ajoneuvon
nopeus on alle 10 km/h.
Oikeasta tai vasemmasta kaiuttimes-
ta kuuluva ääni auttaa paikantamaan,
kummalla puolella autoa este on.
Edessä oleva pysäköintitutka lakkaa
toimimasta, jos eteenpäin ajettaessa
ajoneuvo pysähtyy yli kolmen sekun-
nin ajaksi, jos estettä ei enää havaita
tai jos ajoneuvon nopeus nousee yli
10 kilometriin/h.

Pysäköintitutka edessä

Edessä ja takana olevan pysäköintitutkan
toiminnanesto/kytkeminen päälle
Pysäköintitutka poistetaan toiminnasta
tätä painiketta painamalla, jolloin pai-
nikkeen merkkivalo syttyy palamaan.
Kun painiketta painetaan uudelleen,
tutka kytkeytyy uudelleen päälle ja pai-
nikkeen merkkivalo sammuu.

Toimintahäiriö



Järjestelmä kytkeytyy automaatti-
sesti pois päältä, jos autoon kytke-
tään perävaunu tai siihen kiinnitetään
pyöränkuljetusteline (ajoneuvo, joka
on varustettu CITROËNin suositte-
lemalla perävaunukytkennällä tai
pyöränkuljetustelineellä).



Huonolla säällä tai talvella on
varmistettava, etteivät tunnisti-
met ole lian, huurteen tai lumen
peitossa. Jos kytkiessäsi vaih-
teen peruutusvaihteelle kuuluu
merkkiääni (pitkä piippaus), se
saattaa olla merkki antureiden
likaantumisesta.
Jotkut äänet (esimerkiksi moot-
toripyörä, kuorma-auto tai
asfalttipora) voivat laukaista py-
säköintitutkan merkkiäänet ajo-
nopeuden ollessa alle 10 km/h.
Jos järjestelmässä on toimin-
tahäiriö ja peruutusvaihde
kytketään päälle, tämä merk-
kivalo ilmestyy mittaristoon
ja/tai näyttöön ilmestyy viesti. Lisäksi
kuuluu merkkiääni (lyhyt piippaus).
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

10
TARKISTUKSET
174

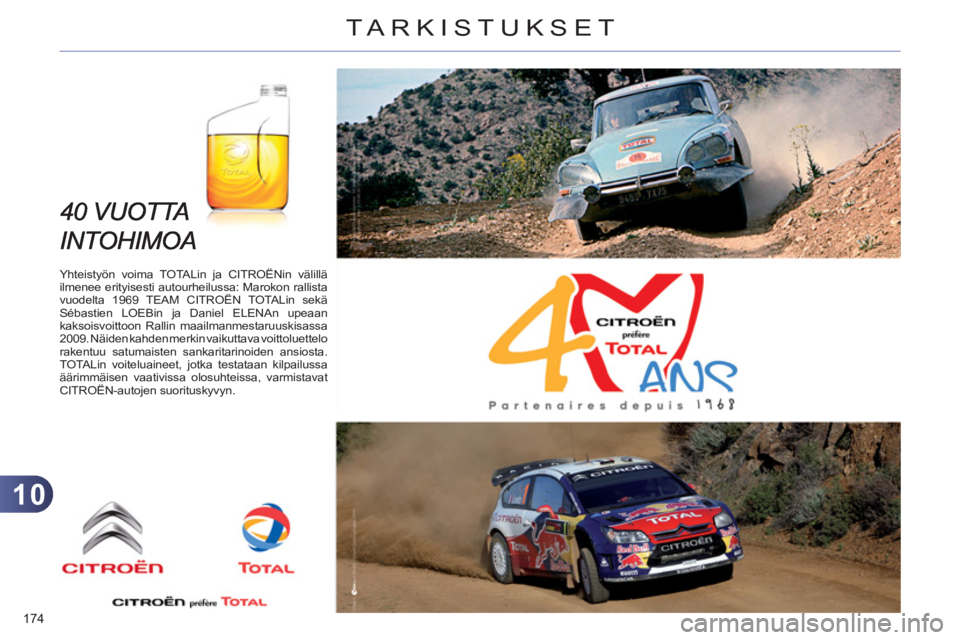

Yhteistyön voima TOTALin ja CITROËNin välillä
ilmenee erityisesti autourheilussa: Marokon rallista
vuodelta 1969 TEAM CITROËN TOTALin sekä
Sébastien LOEBin ja Daniel ELENAn upeaan
kaksoisvoittoon Rallin maailmanmestaruuskisassa
2009. Näiden kahden merkin vaikuttava voittoluettelo
rakentuu satumaisten sankaritarinoiden ansiosta.
TOTALin voiteluaineet, jotka testataan kilpailussa
äärimmäisen vaativissa olosuhteissa, varmistavat
CITROËN-autojen suorituskyvyn.

10
TARKISTUKSET
175
KONEPELTI

)
Työnnä vasemmalle auton ulkopuo-
lista kytkinvipua B
ja nosta konepelti
ylös.

Avaaminen



)
Avaa vasen etuovi.

)
Vedä kytkinvivusta A
, joka sijaitsee
auton sisällä, alhaalla ovikehyksessä.

)
Irrota tukitanko C
kolostaan.

)
Kiinnitä tukitanko pykälään, jotta ko-
nepelti pysyy auki. Sisäkytkimen sijaintipaikka es-
tää konepellin avaamisen silloin,
kun vasen etuovi on suljettu.
Sulkeminen


)
Irrota tukitanko kiinnikepykälästä.

)
Napsauta tukitanko takaisin koloonsa.

)
Laske konepeltiä ja anna sen pudota
kiinni pieneltä korkeudelta.

)
Nosta konepellistä tarkistaaksesi,
että se on kunnolla lukkiutunut.
Kun moottori on kuuma, käsittele
ulkokytkintä ja tukitankoa varoen
(palovammariskin vuoksi).







Ennen mitään toimenpidettä moottoriti-
lassa kytke Stop & Go -järjestelmä pois
toiminnasta ja estä pieninkin riski louk-
kaantumisesta siinä tapauksessa, että
START-tila käynnistyisi automaattisesti.

10
176
POLTTOAINEEN LOPPUMINEN (DIESEL)
Jos diesel pääsee HDI-moottorilla varus-
tetusta autosta kokonaan loppumaan,
polttoainejärjestelmä on ilmattava. Katso
kuva moottoritilasta kohdasta "Diesel-
moottorit".

HDI-turbodieselmoottori 1,6 l



)
Täytä polttoainesäiliöön vähintään
viisi litraa dieselpolttoainetta.

)
Avaa konepelti.

)
Käytä ilmauspumppua, kunnes pump-
paaminen käy raskaaksi (ensimmäi-
nen painallus voi olla raskas).

)
Käynnistä, kunnes moottori alkaa
pyöriä.

)
Sulje konepelti.



)
Lisää polttonestesäiliöön vähintään
viisi litraa dieselpolttonestettä.

)
Avaa konepelti.

)
Irrota peitekansi, jotta saat ilmaus-
pumpun esille.

)
Avaa ilmanpoistoruuvi.

)
Käytä ilmauspumppua, kunnes
vihreällä liittimellä varustetussa lä-
pinäkyvässä putkessa näkyy poltto-
ainetta.

)
Sulje ilmanpoistoruuvi.

)
Käynnistä, kunnes moottori lähtee
pyörimään.

)
Aseta peitekansi paikalleen ja paina
se kiinnikkeisiin.

)
Sulje konepelti.
Jos moottori ei käynnisty ensim-
mäisellä yrityskerralla, älä yritä
väkisin uudelleen.
Käytä uudelleen ilmauspumppua
ja käynnistä sen jälkeen moottori.

10
177
BENSIINIMOOTTORIT
Näissä moottoreissa on mahdollista tarkastaa tiettyjä nestetasoja ja vaihtaa tiettyjä osia.


1.
Ohjaustehostimen nestesäiliö

2.
Lasin- ja valonpesulaitteiden neste-
säiliö

3.
Jäähdytysnestesäiliö
4.
Jarrunestesäiliö

5.
Akku/sulakkeet

6.
Sulakerasia
7.
Ilmansuodatin

8.
Moottoriöljyn mittatikku

9.
Moottoriöljyn lisäys

10
178
*
Moottorityypin mukaan
DIESELMOOTTORIT

Näissä moottoreissa on mahdollista tarkastaa tiettyjä nestetasoja, vaihtaa tiettyjä osia ja käynnistää polttoainejärjestelmän
ilmauspumppu.


1.
Ohjaustehostimen nestesäiliö

2.
Lasin- ja valonpesulaitteiden neste-
säiliö

3.
Jäähdytysnestesäiliö
4.
Jarrunestesäiliö

5.
Akku/sulakkeet

6.
Sulakerasia

7.
Ilmansuodatin
8.
Moottoriöljyn mittatikku

9.
Moottoriöljyn lisäys

10.
Polttoainesäiliön ilmauspumppu *

11 .
Ilmausruuvi *
