CITROEN C4 2015 Kezelési útmutató (in Hungarian)

249
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

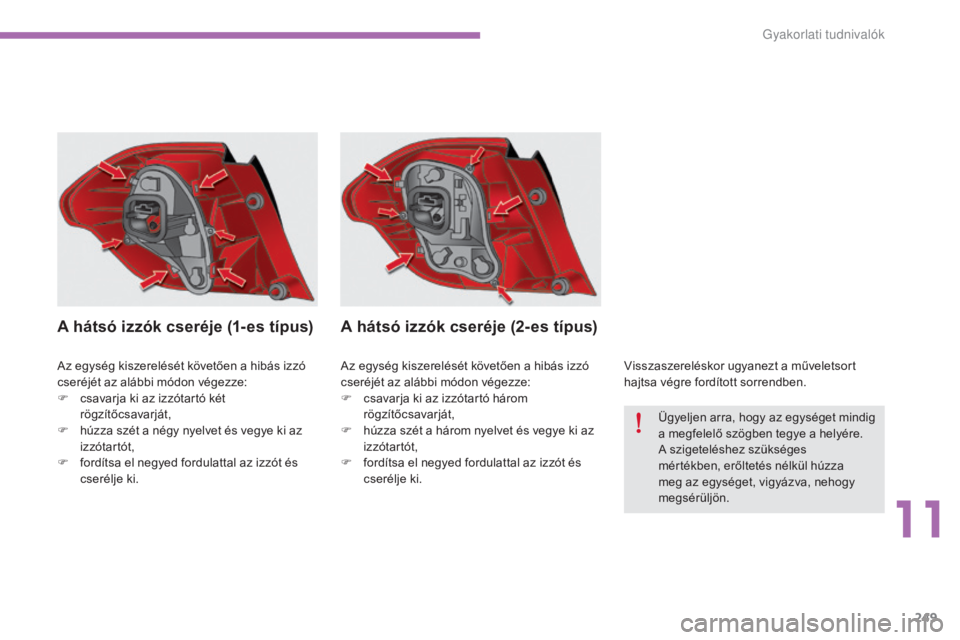

Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F
c
savarja ki az izzótartó két
rögzítőcsavarját,
F

h
úzza szét a négy nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
A hátsó izzók cseréje (1- es típus)
Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F

c
savarja ki az izzótartó három
rögzítőcsavarját,
F

h
úzza szét a három nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A hátsó izzók cseréje (2- es típus)
Ügyeljen arra, hogy az egységet mindig
a megfelelő szögben tegye a helyére.
A szigeteléshez szükséges
mértékben, erőltetés nélkül húzza
meg az egységet, vigyázva, nehogy
megsérüljön.
11
Gy

250
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

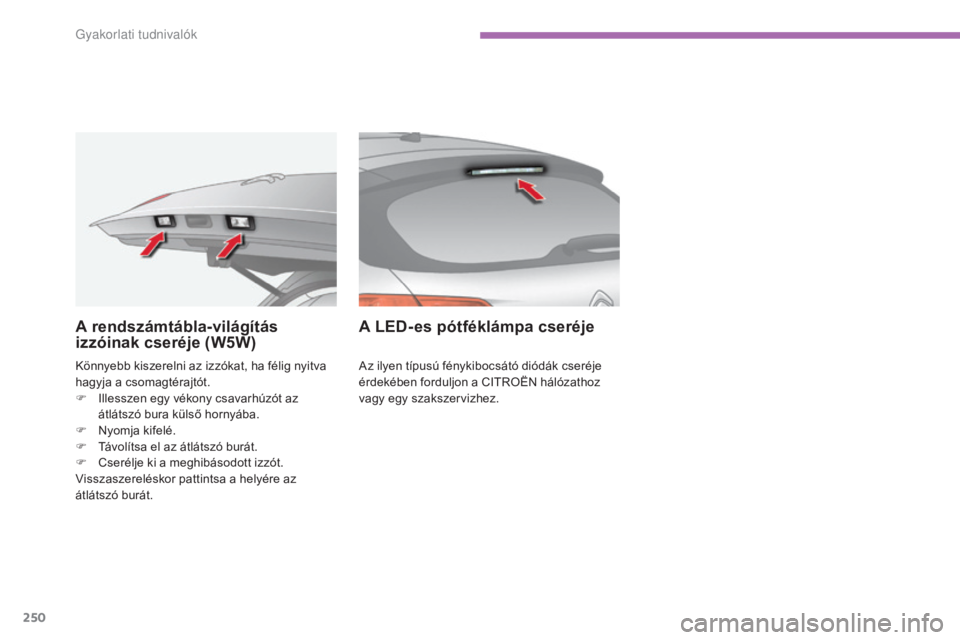

Könnyebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót.
F
I
llesszen egy vékony csavarhúzót az
átlátszó bura külső hornyába.
F

N
yomja kifelé.
F

T
ávolítsa el az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó burát.
A LED- es pótféklámpa cseréje
Az ilyen típusú fénykibocsátó diódák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A rendszámtábla-világítás
izzóinak cseréje (W5W )
Gy

251
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

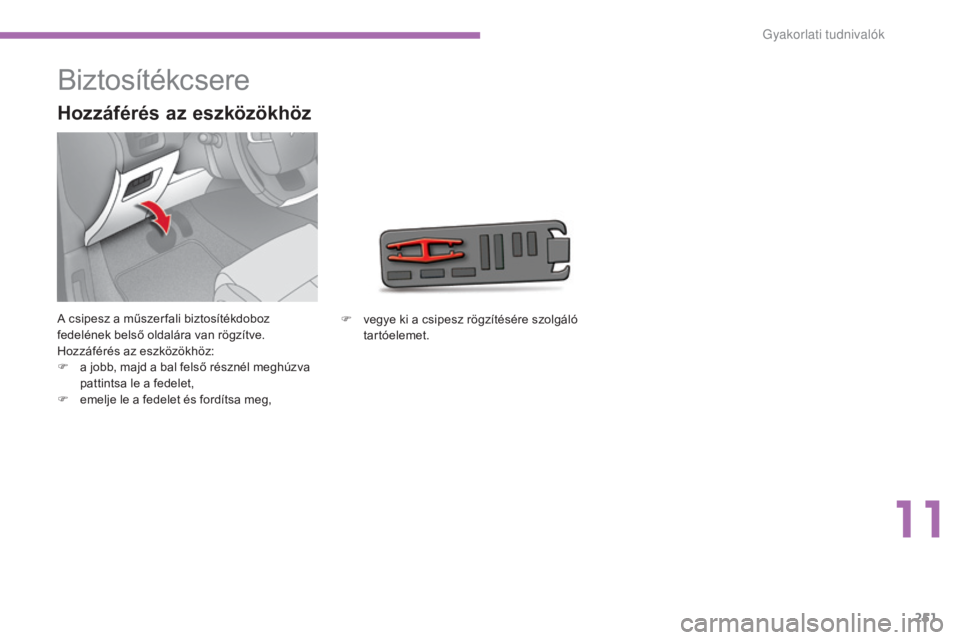

Biztosítékcsere
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
Hozzáférés az eszközökhöz:
F
a j
obb, majd a bal felső résznél meghúzva
pattintsa le a fedelet,
F

e
melje le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
F vegye ki a csipesz rögzítésére szolgáló tartóelemet.
11
Gy

252
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

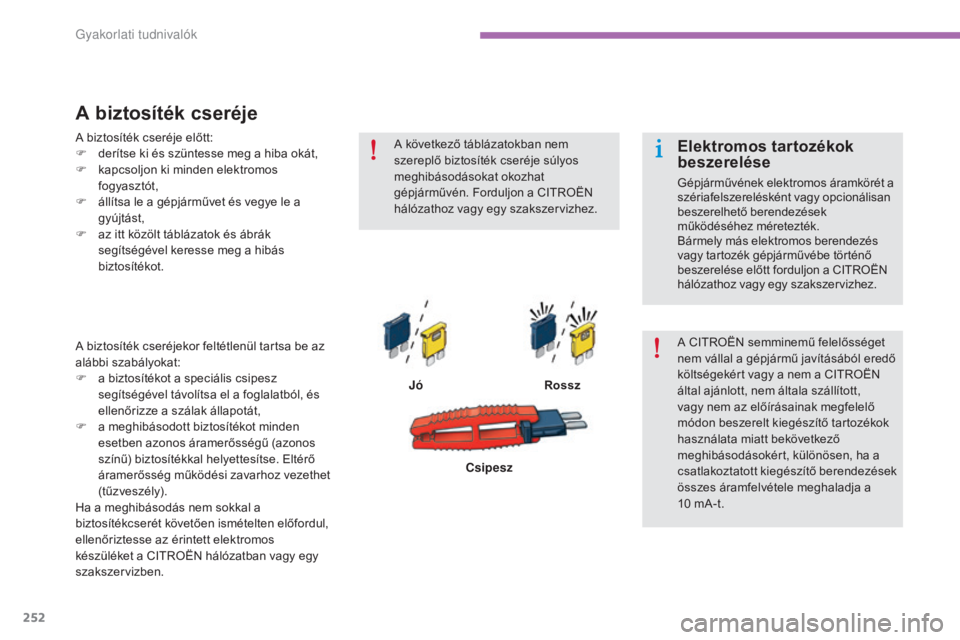

A biztosíték cseréje
JóRossz
A biztosíték cseréjekor feltétlenül tartsa be az
alábbi szabályokat:
F
a b
iztosítékot a speciális csipesz
segítségével távolítsa el a foglalatból, és
ellenőrizze a szálak állapotát,
F

a m

eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse. Eltérő
áramerősség működési zavarhoz vezethet
(tűzveszély).
Ha a meghibásodás nem sokkal a
biztosítékcserét követően ismételten előfordul,
ellenőriztesse az érintett elektromos
készüléket a CITROËN hálózatban vagy egy
szakszervizben. Csipesz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodásokat okozhat
gépjárművén. Forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért vagy a nem a CITROËN
által ajánlott, nem általa szállított,
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, különösen, ha a
csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a
10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A biztosíték cseréje előtt:
F

d

erítse ki és szüntesse meg a hiba okát,
F
k
apcsoljon ki minden elektromos
fogyasztót,
F

á

llítsa le a gépjárművet és vegye le a
gyújtást,
F

a

z itt közölt táblázatok és ábrák
segítségével keresse meg a hibás
biztosítékot.
Gyakorlati tudnivalók

253
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

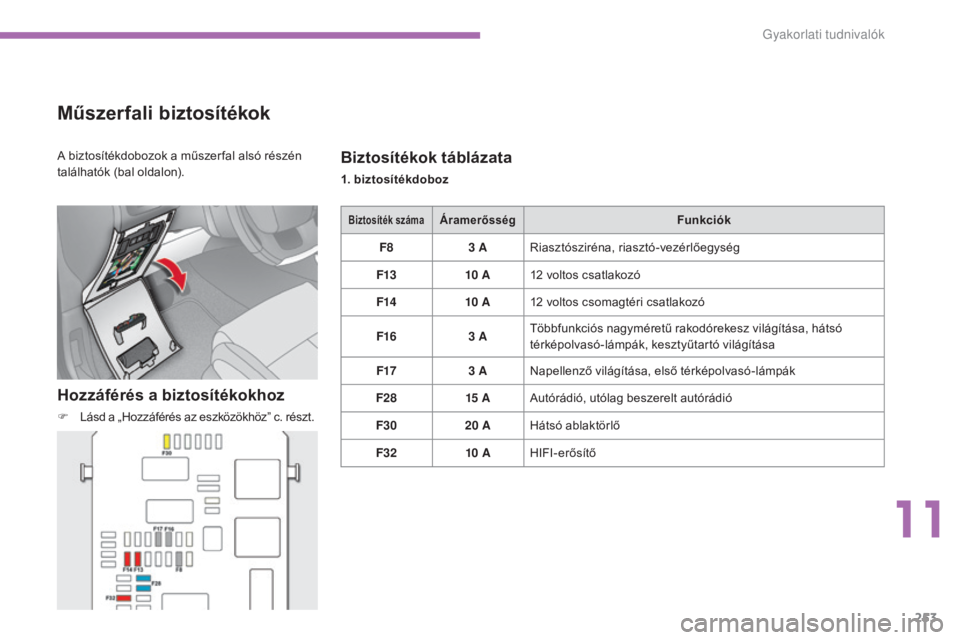

Műszerfali biztosítékok
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
1. biztosítékdoboz
Biztosíték számaÁramerősségFunkciók
F8 3

A Riasztósziréna, riasztó-vezérlőegység
F13 10


A 12

voltos csatlakozó
F14 10


A 12

voltos csomagtéri csatlakozó
F16 3

A Többfunkciós nagyméretű rakodórekesz világítása, hátsó
térképolvasó-lámpák, kesztyűtartó világítása
F17 3

A Napellenző világítása, első térképolvasó-lámpák
F28 15


A Autórádió, utólag beszerelt autórádió
F30 20

A Hátsó ablaktörlő
F32 10


A HIFI-erősítő
A biztosítékdobozok a műszer fal alsó részén
találhatók (bal oldalon).
11
Gyakorlati tudnivalók

254
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Biztosíték számaÁramerősségFunkció
F36 15


A 12

voltos hátsó csatlakozó
F37 -
sz

abad
F38 -
sz

abad
F39 -
sz

abad
F40 25

A 230

V/50

Hz-es csatlakozó
2
. biztosítékdoboz
Gyakorlati tudnivalók

255
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Biztosíték számaÁramerősségFunkció
F19 30

A Lassú/gyors első ablaktörlés
F20 15


A Első/hátsó ablakmosó-szivattyú
F21 20

A Fényszórómosó-szivattyú
F22 15


A Kürt
F23 15


A Jobb oldali távolsági fényszóró
F24 15


A Bal oldali távolsági fényszóró
F27 5

A Bal oldali tompított fényszóró
F28 5

A Jobb oldali tompított fényszóró

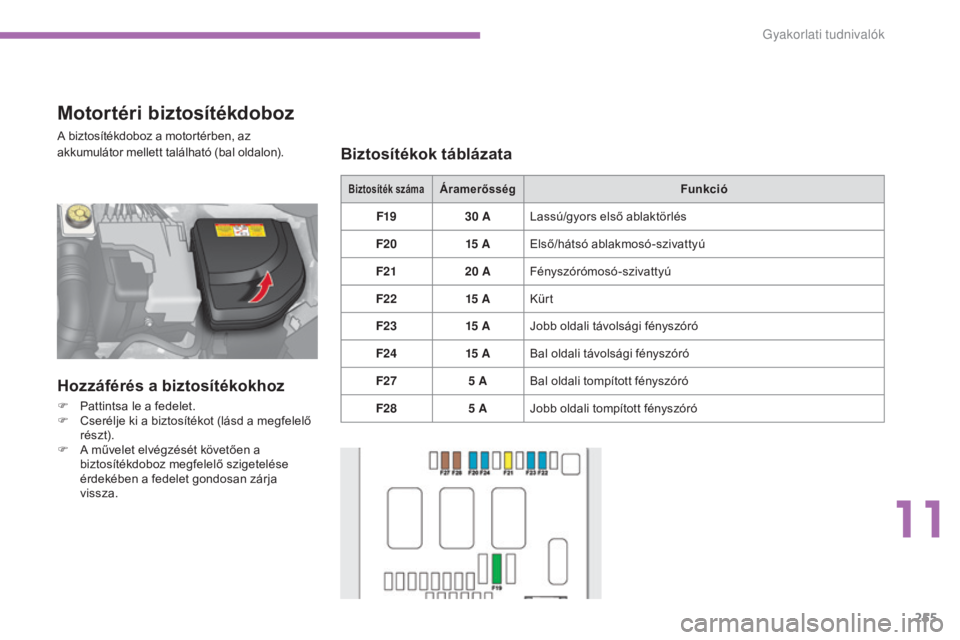

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F
C serélje ki a biztosítékot (lásd a megfelelő
részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Biztosítékok táblázata
11
Gyakorlati tudnivalók

256
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

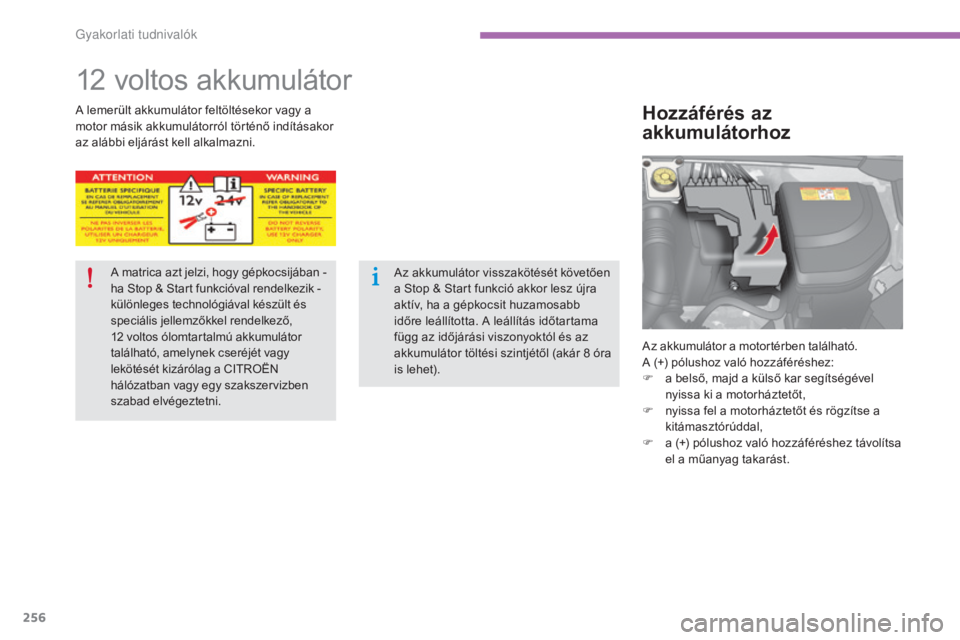

12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F
a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal,
F

a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az
akkumulátorhozA lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni. Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb
időre leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár 8
óra
is lehet).
Gyakorlati tudnival

257
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

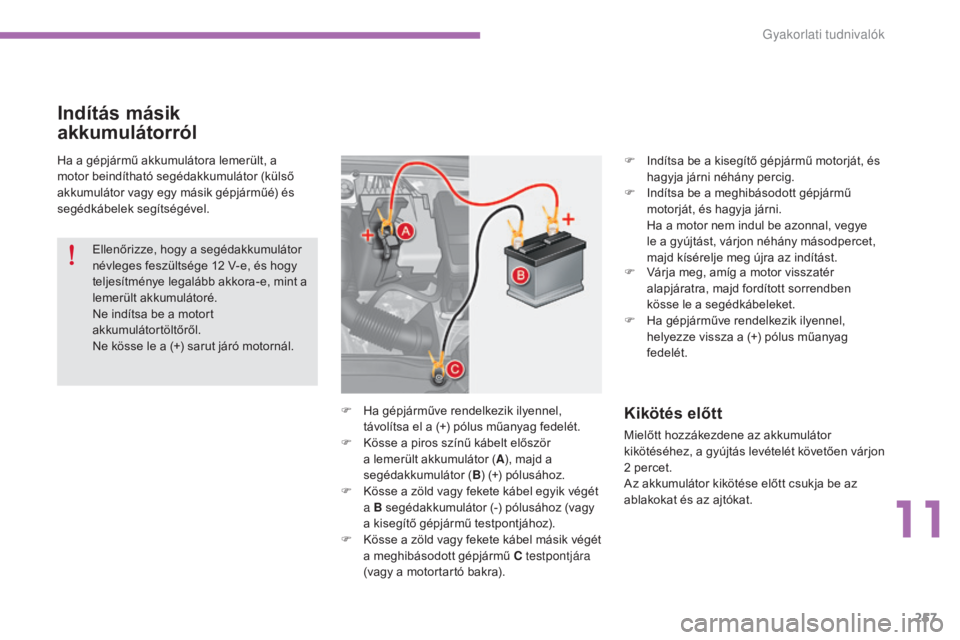

Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.
Indítás másik
akkumulátorról
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál. F

I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F
I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
H
a a motor nem indul be azonnal, vegye
le a gyújtást, várjon néhány másodpercet,
majd kísérelje meg újra az indítást.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően várjon
2
percet.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
F

H

a gépjárműve rendelkezik ilyennel,
távolítsa el a (+) pólus műanyag fedelét.
F
K
össe a piros színű kábelt először
a lemerült akkumulátor ( A), majd a
segédakkumulátor (B ) (+) pólusához.
F

K

össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor (-) pólusához (vagy
a kisegítő gépjármű testpontjához).
F

K

össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára
(vagy a motortartó bakra). F

V
árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
11
Gyakorlati tudnivalók

258
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

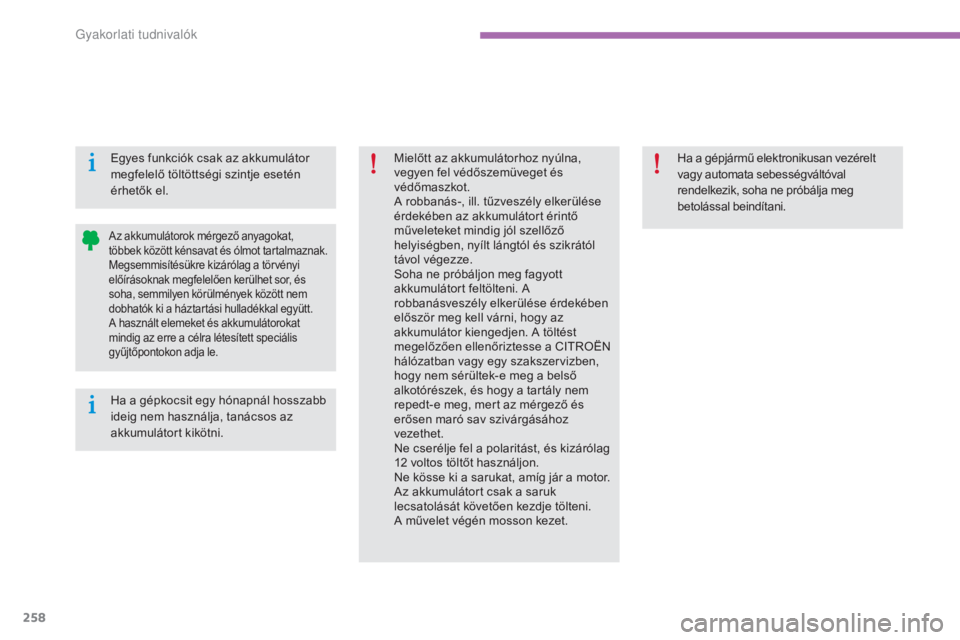

Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet. Ha a gépjármű elektronikusan vezérelt
vagy automata sebességváltóval
rendelkezik, soha ne próbálja meg
betolással beindítani.
Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhetők el.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot tartalmaznak.
Megsemmisítésükre kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
