CITROEN C4 2015 Kezelési útmutató (in Hungarian)

219
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
Egyéb ellenőrzések
Részecskeszűrő (dízel)
- a részecskeszűrő visszajelzésének kigyulladása,
melyet hangjelzés és a
részecskeszűrő eltömődésére
figyelmeztető üzenet kísér.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12

voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy kikötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben szabad
elvégeztetni. Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább

60

km/h-s sebességgel közlekedik.
Ha a visszajelző lámpa továbbra is világít,
olvassa el az „ Adalékanyagszintˮ c. bekezdést.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
Légszűrő és utastéri szűrő
A szűrők cseréjének gyakoriságára
vonatkozóan lásd a gyártó
karbantartási tervét.
Olajszűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
lásd a gyártó karbantartási tervét.
12 voltos akkumulátor
Az akkumulátor nem igényel
karbantartást.
Időről-időre, különösen a nyári és a
téli időszakban ellenőrizze a saruk
tisztaságát és meghúzását.
Az akkumulátorral kapcsolatos műveletek
esetén az akkumulátor kikötése előtti
és visszakötése utáni óvintézkedések
megismerése érdekében lapozza fel a
„12

voltos akkumulátorˮ c. részt. Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom)
szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat. A részecskeszűrő kezdődő eltömődésére a
következő figyelmeztet:
Új gépjármű esetében a
részecskeszűrő regenerálódását
kezdetben égett szag kísérheti, ami
teljesen természetes jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követően a gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. A vízgőz sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
10
Ellenőrzések

220
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
Elektromos parkolófék
A rendszer nem igényel különleges
ellenőrzést. Probléma esetén
azonban ellenőriztesse a
CITROËN hálózatban vagy egy
szakszervizben.
Manuális rögzítőfék
(kézifék)
Túl hosszú fékkarút vagy a
rendszer hatékonyságának
csökkenése esetén a beállítást két
időszakos vizsgálat között is végre
kell hajtani.
Fékbetétek
A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé
Féktárcsák állapota
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.További információkért lapozza fel az
„
Elektromos parkolófék - Működési
rendellenesség ” c. részt.
Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
Elektronikusan vezérelt
sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét. Csak a CITROËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
CITROËN válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe,
rövid fékezésekkel szárítsa, illetve
jégmentesítse a fékeket.
válhat a fékek állapotának ellenőrzése még a
gépkocsi időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
A rendszer ellenőrzését a CITROËN hálózatban
vagy egy szakszervizben végeztesse el.
Ellenőrzések

221
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

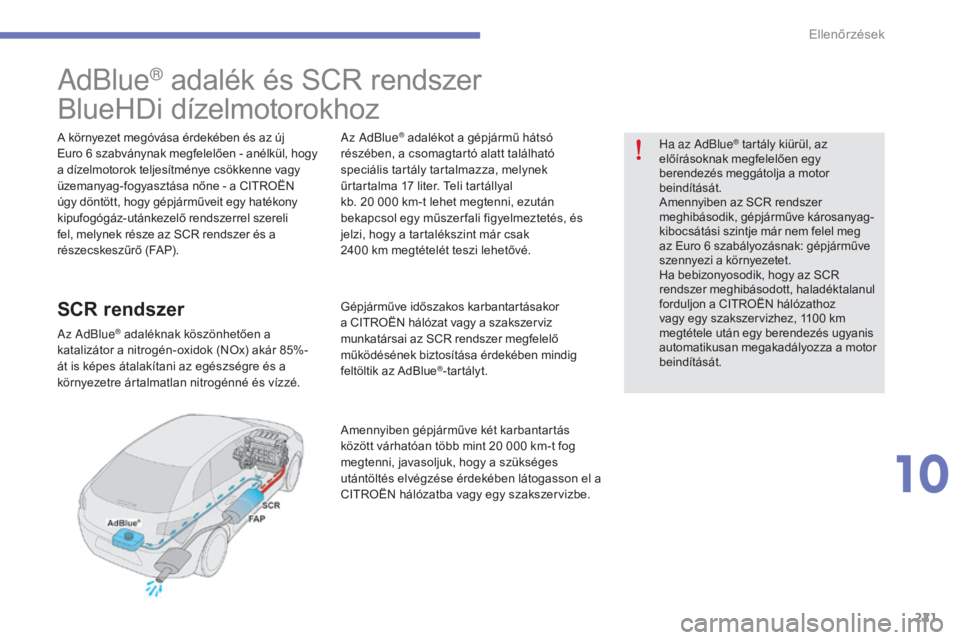

adBlue® adalék és SCR rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro 6 szabványnak megfelelően - anélkül, hogy
a dízelmotorok teljesítménye csökkenne vagy
üzemanyag-fogyasztása nőne - a CITROËN
úgy döntött, hogy gépjárműveit egy hatékony
kipufogógáz-utánkezelő rendszerrel szereli
fel, melynek része az SCR rendszer és a
részecskeszűrő (FAP).
SCR rendszer
az a dBlue® adaléknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé.
az
a dBlue
® adalékot a gépjármű hátsó
részében, a csomagtartó alatt található
speciális tartály tartalmazza, melynek
űrtartalma 17 liter. Teli tartállyal
kb. 20 000 km-t lehet megtenni, ezután
bekapcsol egy műszer fali figyelmeztetés, és
jelzi, hogy a tartalékszint már csak
2400 km megtételét teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a CITROËN hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20
000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
CITROËN hálózatba vagy egy szakszervizbe. Ha az
a
d
Blue
® tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6 szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodik, hogy az SCR
rendszer meghibásodott, haladéktalanul
forduljon a CITROËN hálózathoz
vagy egy szakszervizhez, 1100
km
megtétele után egy berendezés ugyanis
automatikusan megakadályozza a motor
beindítását.
10
Ellenőrzések

222
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

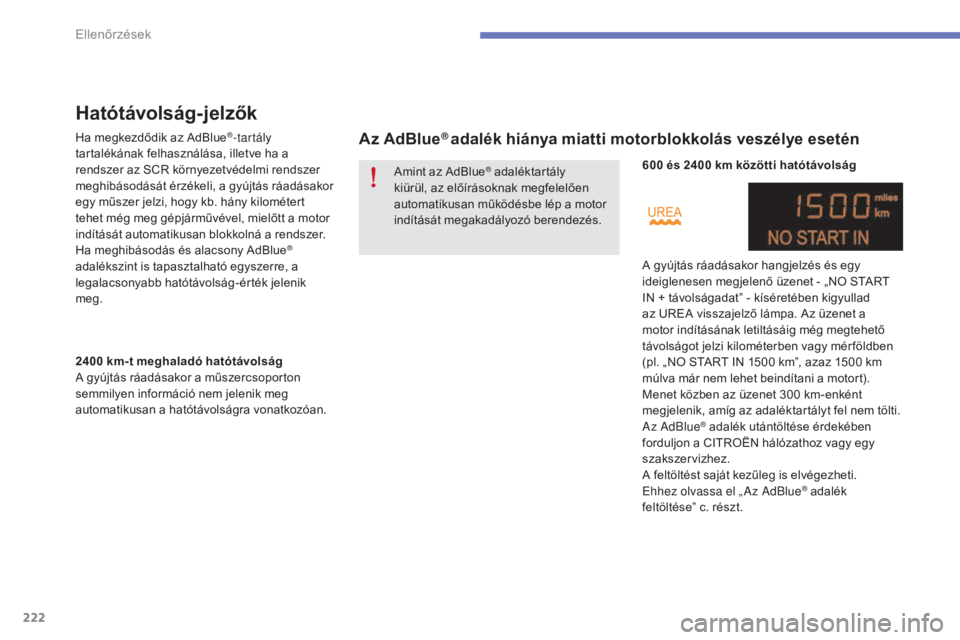

Hatótávolság-jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve ha a
rendszer az SCR környezetvédelmi rendszer
meghibásodását érzékeli, a gyújtás ráadásakor
egy műszer jelzi, hogy kb. hány kilométert
tehet még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®
adalékszint is tapasztalható egyszerre, a
legalacsonyabb hatótávolság-érték jelenik
meg.
Az AdBlue® adalék hiánya miatti motorblokkolás veszélye esetén
2400 km-t meghaladó hatótávolság
A g yújtás ráadásakor a műszercsoporton
semmilyen információ nem jelenik meg
automatikusan a hatótávolságra vonatkozóan. 600
és 2400 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy
ideiglenesen megjelenő üzenet - „NO START
IN + távolságadat” - kíséretében kigyullad
az UREA visszajelző lámpa. Az üzenet a
motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl. „NO START IN 1500 km”, azaz 1500 km
múlva már nem lehet beindítani a motort).
Menet közben az üzenet 300
km-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
az

a dBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
eh

hez olvassa el „
az
a
d
Blue
® adalék
feltöltése” c. részt.
Amint az AdBlue
® adaléktartály
kiürül, az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés.
Ellenőrzések

223
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

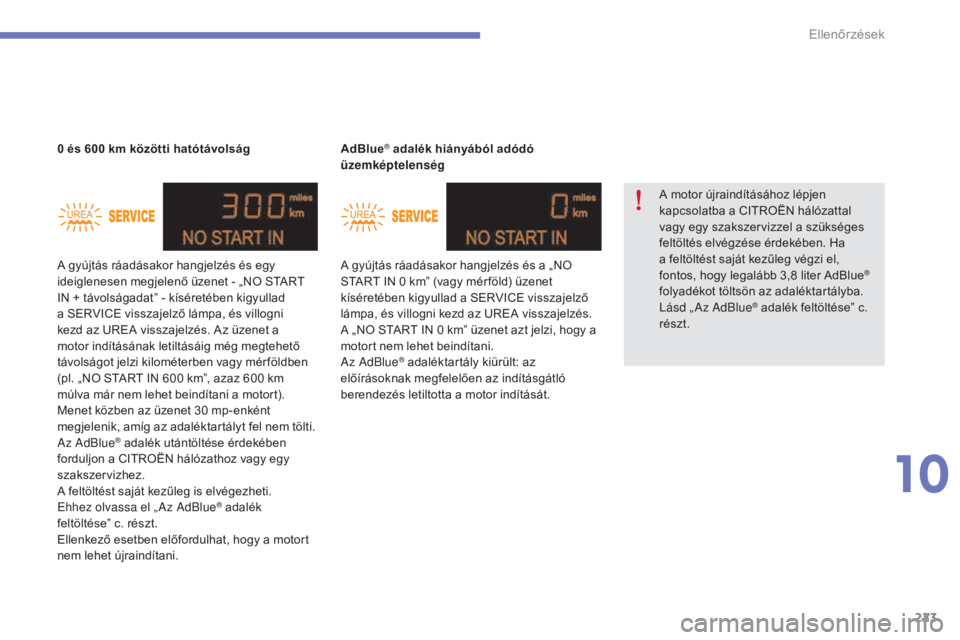

AdBlue® adalék hiányából adódó
üzemképtelenség
A gyújtás ráadásakor hangjelzés és a „NO
START IN 0
km” (vagy mér föld) üzenet
kíséretében kigyullad a SERVICE visszajelző
lámpa, és villogni kezd az UREA visszajelzés.
A „NO START IN 0
km” üzenet azt jelzi, hogy a
motort nem lehet beindítani.
az


a
dBlue
® adaléktartály kiürült: az
előírásoknak megfelelően az indításgátló
berendezés letiltotta a motor indítását.
0

és 600

km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy
ideiglenesen megjelenő üzenet - „NO START
IN + távolságadat” - kíséretében kigyullad
a SERVICE visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Az üzenet a
motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl. „NO START IN 600

km”, azaz 600

km
múlva már nem lehet beindítani a motort).
Menet közben az üzenet 30

mp-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
az


a
dBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
eh

hez olvassa el „
az
a
d
Blue
® adalék
feltöltése” c. részt.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani. A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében. Ha
a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8
liter AdBlue
®
folyadékot töltsön az adaléktartályba.
lás

d „
az


a
dBlue
® adalék feltöltése” c.
részt.
10
Ellenőrzések

224
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

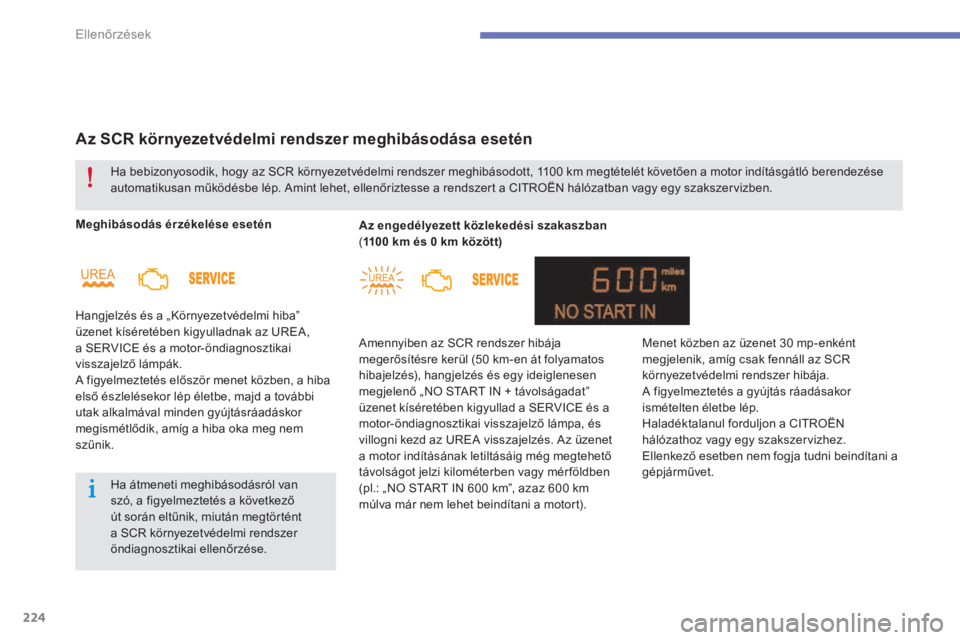

Az SCR környezetvédelmi rendszer meghibásodása esetén
Meghibásodás érzékelése esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.Az engedélyezett közlekedési szakaszban
(
1100
km és 0 km között)
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50
km-en át folyamatos
hibajelzés), hangjelzés és egy ideiglenesen
megjelenő „NO START IN + távolságadat”
üzenet kíséretében kigyullad a SERVICE és a
motor-öndiagnosztikai visszajelző lámpa, és
villogni kezd az UREA visszajelzés. Az üzenet
a motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl.: „NO START IN 600
km”, azaz 600 km
múlva már nem lehet beindítani a motort).
Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100
km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a CITROËN hálózatban vagy egy szakszervizben.
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése. Menet közben az üzenet 30
mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
Ellenőrzések

225
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

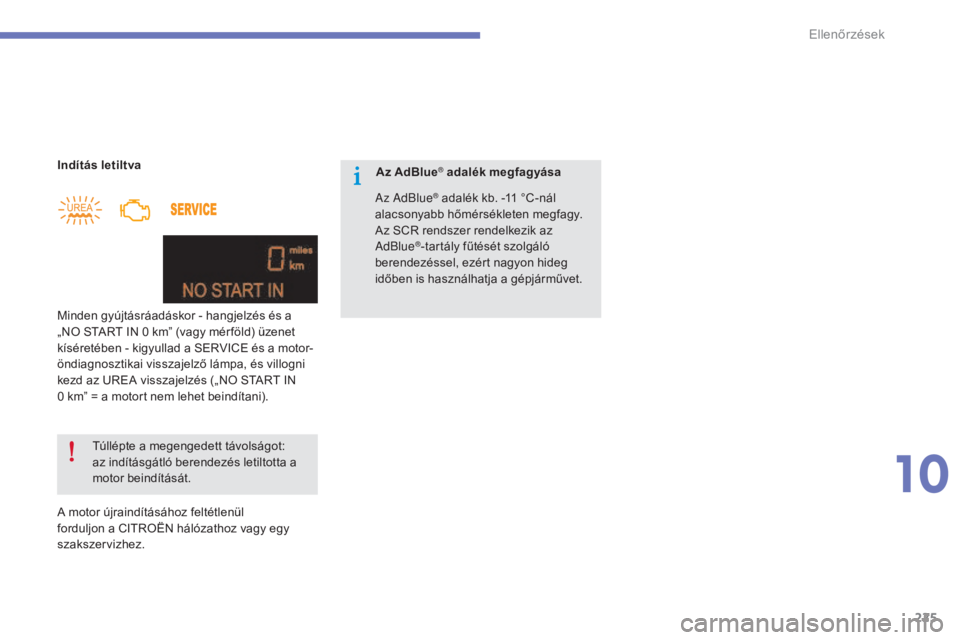

Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a
„NO START IN 0 km” (vagy mér föld) üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés („NO START IN
0
km” = a motort nem lehet beindítani).
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez. Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását. Az AdBlue® adalék megfagyása
az


a
dBlue
® adalék kb. -11 °C-nál
a
lacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
a

dBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
10
Ellenőrzések

226
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
Az AdBlue® adalék
feltöltése
A használatra vonatkozó óvintézkedések
Kizárólag az ISO 22241 szabványnak megfelelő a
dBlue® adalékot használjon.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89

literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető be.
az


a
dBlue
® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
az


a
dBlue
®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.az a dBlue® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15
percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Ellenőrzések

227
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

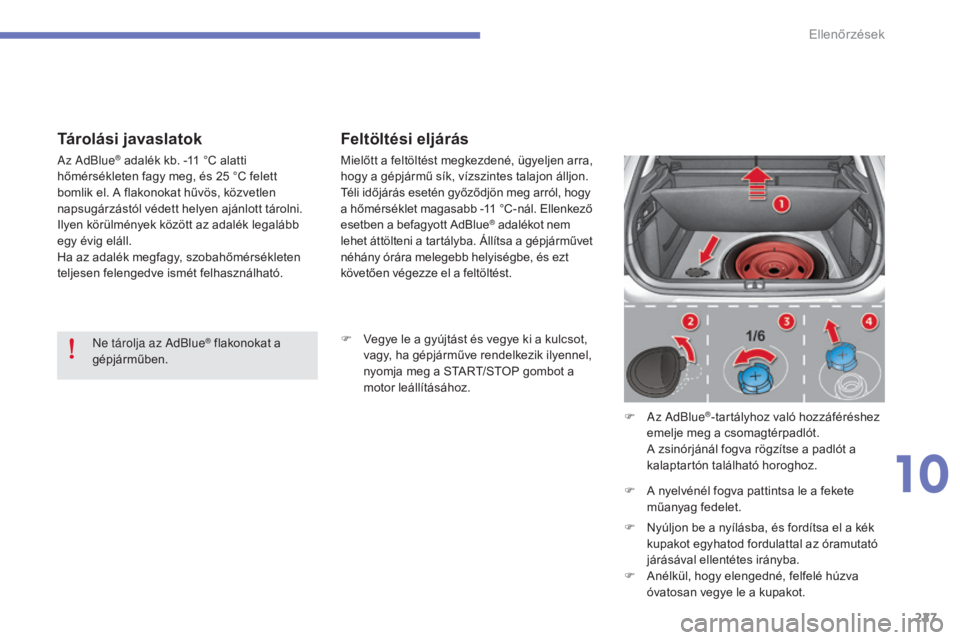

Tárolási javaslatokFeltöltési eljárás
F Vegye le a gyújtást és vegye ki a kulcsot,
vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához.
F
a
z
a dBlue
®-tartályhoz való hozzáféréshez
emelje meg a csomagtérpadlót.
A z

sinórjánál fogva rögzítse a padlót a
kalaptartón található horoghoz.
F

A n

yelvénél fogva pattintsa le a fekete
műanyag fedelet.
F

N

yúljon be a nyílásba, és fordítsa el a kék
kupakot egyhatod fordulattal az óramutató
járásával ellentétes irányba.
F

A

nélkül, hogy elengedné, felfelé húzva
óvatosan vegye le a kupakot.
Ne tárolja az
a
d

Blue
® flakonokat a
gépjárműben. Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11
°C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.
az


a
dBlue
® adalék kb. -11 °C alatti
h
őmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
10
Ellenőrzések

228
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

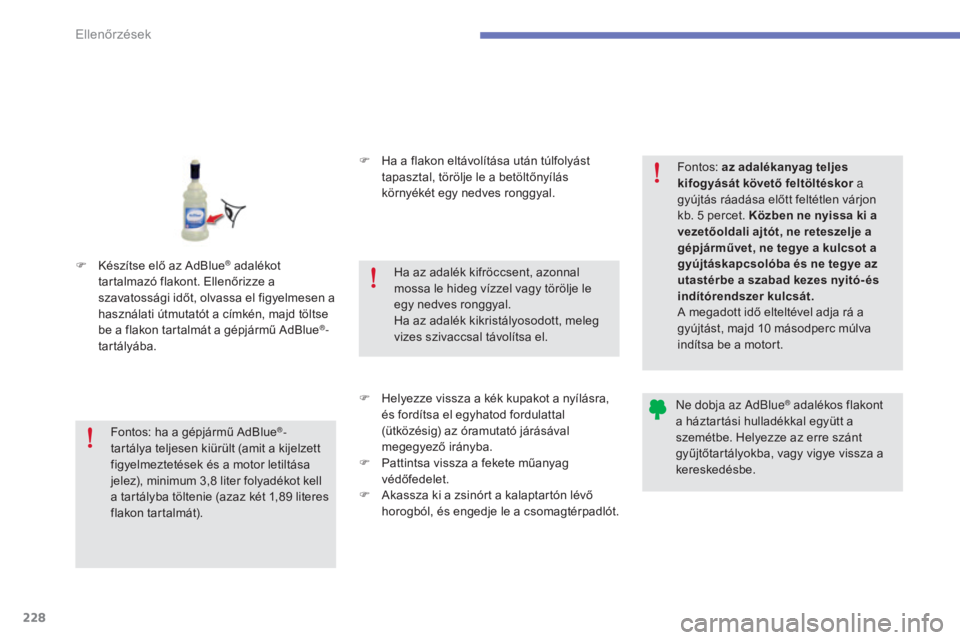

F Készítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába. F

H
a a flakon eltávolítása után túlfolyást
tapasztal, törölje le a betöltőnyílás
környékét egy nedves ronggyal.
F
H
elyezze vissza a kék kupakot a nyílásra,
és fordítsa el egyhatod fordulattal
(ütközésig) az óramutató járásával
megegyező irányba.
F

P
attintsa vissza a fekete műanyag
védőfedelet.
F

A
kassza ki a zsinórt a kalaptartón lévő
horogból, és engedje le a csomagtérpadlót.
Fontos: ha a gépjármű AdBlue
®-
tartálya teljesen kiürült (amit a kijelzett
figyelmeztetések és a motor letiltása
jelez), minimum 3,8

liter folyadékot kell
a tartályba töltenie (azaz két 1,89
literes
flakon tartalmát). Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
egy nedves ronggyal.
Ha az adalék kikristályosodott, meleg
vizes szivaccsal távolítsa el.
Fontos:
az adalékanyag teljes
kifogyását követő feltöltéskor a
gyújtás ráadása előtt feltétlen várjon
kb. 5 percet. Közben ne nyissa ki a
vezetőoldali ajtót, ne reteszelje a
gépjárművet, ne tegye a kulcsot a
gyújtáskapcsolóba és ne tegye az
utastérbe a szabad kezes nyitó- és
indítórendszer kulcsát.
A megadott idő elteltével adja rá a
gyújtást, majd 10 másodperc múlva
indítsa be a motort.
Ne dobja az a
d
Blue
® adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
Ellenőrzések
