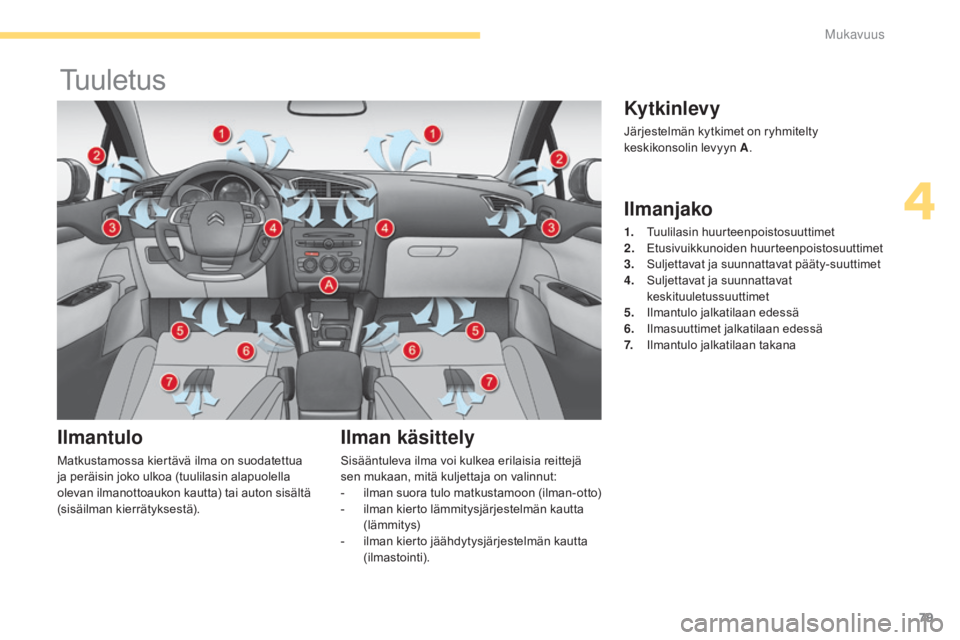

Tuuletus
Ilmantulo
Matkustamossa kiertävä ilma on suodatettua
ja peräisin joko ulkoa (tuulilasin alapuolella
olevan ilmanottoaukon kautta) tai auton sisältä
(sisäilman kierrätyksestä).
Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia reittejä
sen mukaan, mitä kuljettaja on valinnut:
-
i
lman suora tulo matkustamoon (ilman-otto)
-

i
lman kierto lämmitysjärjestelmän kautta
(lämmitys)
-

i
lman kierto jäähdytysjärjestelmän kautta
(ilmastointi).
Kytkinlevy
Järjestelmän kytkimet on ryhmitelty
keskikonsolin levyyn A .
Ilmanjako
1. Tuulilasin huurteenpoistosuuttimet
2. E
tusivuikkunoiden huurteenpoistosuuttimet
3.
S

uljettavat ja suunnattavat pääty-suuttimet
4.
S

uljettavat ja suunnattavat
keskituuletussuuttimet
5.
I

lmantulo jalkatilaan edessä
6.
I

lmasuuttimet jalkatilaan edessä
7.
I

lmantulo jalkatilaan takana
4
Mukavuus

80
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

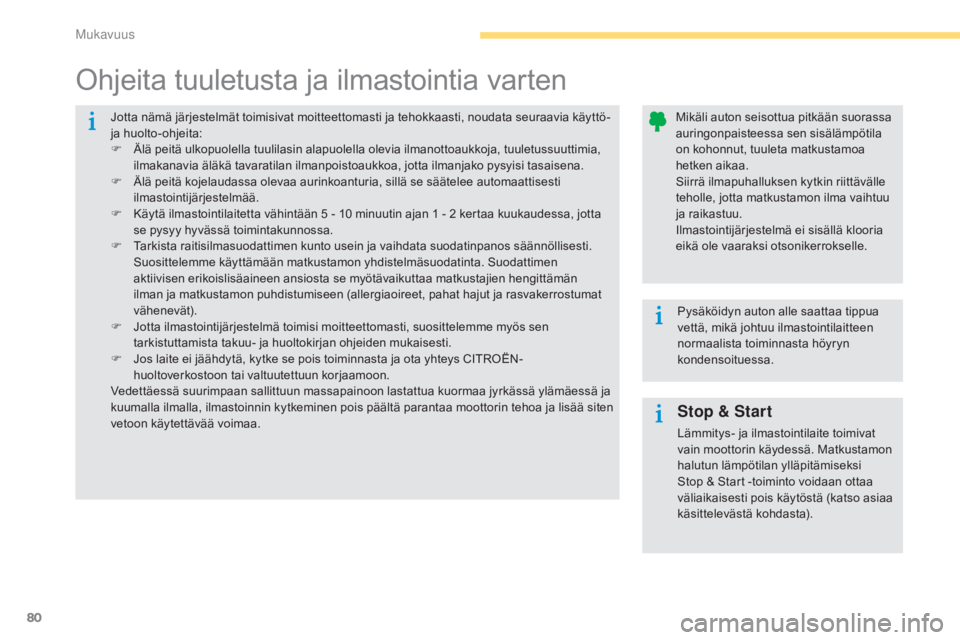

Stop & Start
Lämmitys- ja ilmastointilaite toimivat
vain moottorin käydessä. Matkustamon
halutun lämpötilan ylläpitämiseksi
Stop & Start -toiminto voidaan ottaa
väliaikaisesti pois käytöstä (katso asiaa
käsittelevästä kohdasta).
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata seuraavia käyttö-
ja huolto-ohjeita:
F

Ä

lä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuuletussuuttimia,
ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta ilmanjako pysyisi tasaisena.
F

Ä

lä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaattisesti
ilmastointijärjestelmää.
F

K

äytä ilmastointilaitetta vähintään 5

- 10

minuutin ajan 1

- 2

kertaa kuukaudessa, jotta
se pysyy hyvässä toimintakunnossa.
F

T

arkista raitisilmasuodattimen kunto usein ja vaihdata suodatinpanos säännöllisesti.
S

uosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodattimen
aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien hengittämän
ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat hajut ja rasvakerrostumat
vähenevät).
F

J

otta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös sen
tarkistuttamista takuu- ja huoltokirjan ohjeiden mukaisesti.
F

J

os laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-
huoltoverkostoon tai valtuutettuun korjaamoon.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä ylämäessä ja
kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa moottorin tehoa ja lisää siten
vetoon käytettävää voimaa. Pysäköidyn auton alle saattaa tippua
vettä, mikä johtuu ilmastointilaitteen
normaalista toiminnasta höyryn
kondensoituessa.
Mikäli auton seisottua pitkään suorassa
auringonpaisteessa sen sisälämpötila
on kohonnut, tuuleta matkustamoa
hetken aikaa.
Siirrä ilmapuhalluksen kytkin riittävälle
teholle, jotta matkustamon ilma vaihtuu
ja raikastuu.
Ilmastointijärjestelmä ei sisällä klooria
eikä ole vaaraksi otsonikerrokselle.
Ohjeita tuuletusta ja ilmastointia varten
Mukavuus

81
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

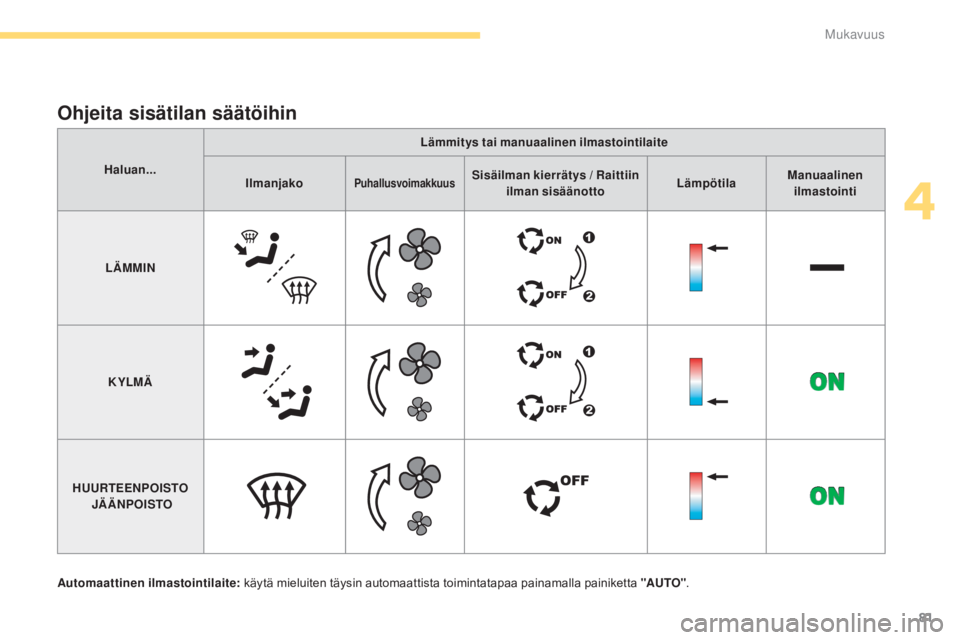

Ohjeita sisätilan säätöihin
Automaattinen ilmastointilaite: käytä mieluiten täysin automaattista toimintatapaa painamalla painiketta "AUTO".
Haluan...
Lämmitys tai manuaalinen
ilmastointilaite
Ilmanjako
PuhallusvoimakkuusSisäilman kierrätys / Raittiin
i lman sisäänotto LämpötilaManuaalinen
ilmastointi
LÄMMIN
KYLMÄ
HUURTEENPOISTO
JÄ ÄNPOISTO
4
Mukavuus

82
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

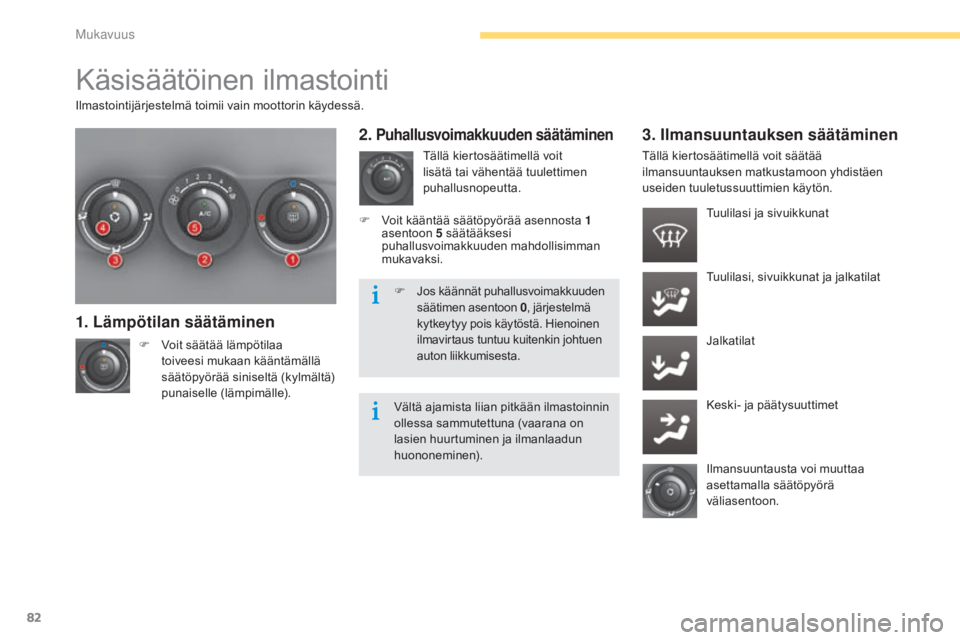

Käsisäätöinen ilmastointi
Ilmastointijärjestelmä toimii vain moottorin käydessä.F
V
oit säätää lämpötilaa
toiveesi mukaan kääntämällä
säätöpyörää siniseltä (kylmältä)
punaiselle (lämpimälle).
1. Lämpötilan säätäminen
Tällä kiertosäätimellä voit
lisätä tai vähentää tuulettimen
puhallusnopeutta.
2. Puhallusvoimakkuuden säätäminen3. Ilmansuuntauksen säätäminen
Tuulilasi ja sivuikkunat
Tuulilasi, sivuikkunat ja jalkatilat
Jalkatilat
Keski- ja päätysuuttimet
Ilmansuuntausta voi muuttaa
asettamalla säätöpyörä
väliasentoon.
F
V
oit kääntää säätöpyörää asennosta 1


asentoon 5

säätääksesi
puhallusvoimakkuuden mahdollisimman
mukavaksi. Tällä kiertosäätimellä voit säätää
ilmansuuntauksen matkustamoon yhdistäen
useiden tuuletussuuttimien käytön.
F
J

os käännät puhallusvoimakkuuden
säätimen asentoon 0 , järjestelmä
kytkeytyy pois käytöstä. Hienoinen
ilmavirtaus tuntuu kuitenkin johtuen
auton liikkumisesta.
Vältä ajamista liian pitkään ilmastoinnin
ollessa sammutettuna (vaarana on
lasien huurtuminen ja ilmanlaadun
huononeminen).
Mukavuus

83
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

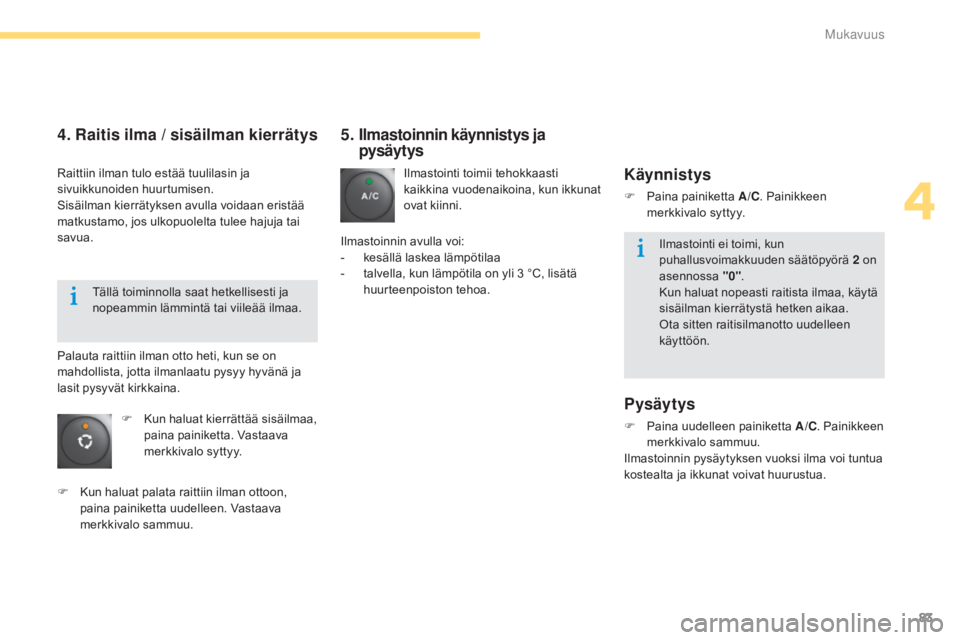

4. Raitis ilma / sisäilman kierrätys5. I lmastoinnin käynnistys ja
pysäytys
Ilmastointi toimii tehokkaasti
kaikkina vuodenaikoina, kun ikkunat
ovat kiinni.
Ilmastoinnin avulla voi:
-
k

esällä laskea lämpötilaa
-

t

alvella, kun lämpötila on yli 3 °C, lisätä
huurteenpoiston tehoa.Käynnistys
F Paina painiketta A/C. Painikkeen
merkkivalo syttyy.
Pysäytys
F Paina uudelleen painiketta A/C . Painikkeen
merkkivalo sammuu.
Ilmastoinnin pysäytyksen vuoksi ilma voi tuntua
kostealta ja ikkunat voivat huurustua.
Raittiin ilman tulo estää tuulilasin ja
sivuikkunoiden huurtumisen.
Sisäilman kierrätyksen avulla voidaan eristää
matkustamo, jos ulkopuolelta tulee hajuja tai
savua.
F
K
un haluat kierrättää sisäilmaa,
paina painiketta. Vastaava
merkkivalo syttyy.
F

K

un haluat palata raittiin ilman ottoon,
paina painiketta uudelleen. Vastaava
merkkivalo sammuu.
Palauta raittiin ilman otto heti, kun se on
mahdollista, jotta ilmanlaatu pysyy hyvänä ja
lasit pysyvät kirkkaina.
Tällä toiminnolla saat hetkellisesti ja
nopeammin lämmintä tai viileää ilmaa.
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätöpyörä
2 on
asennossa "0".
Kun haluat nopeasti raitista ilmaa, käytä
sisäilman kierrätystä hetken aikaa.
Ota sitten raitisilmanotto uudelleen
käyttöön.
4
Mukavuus

84
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

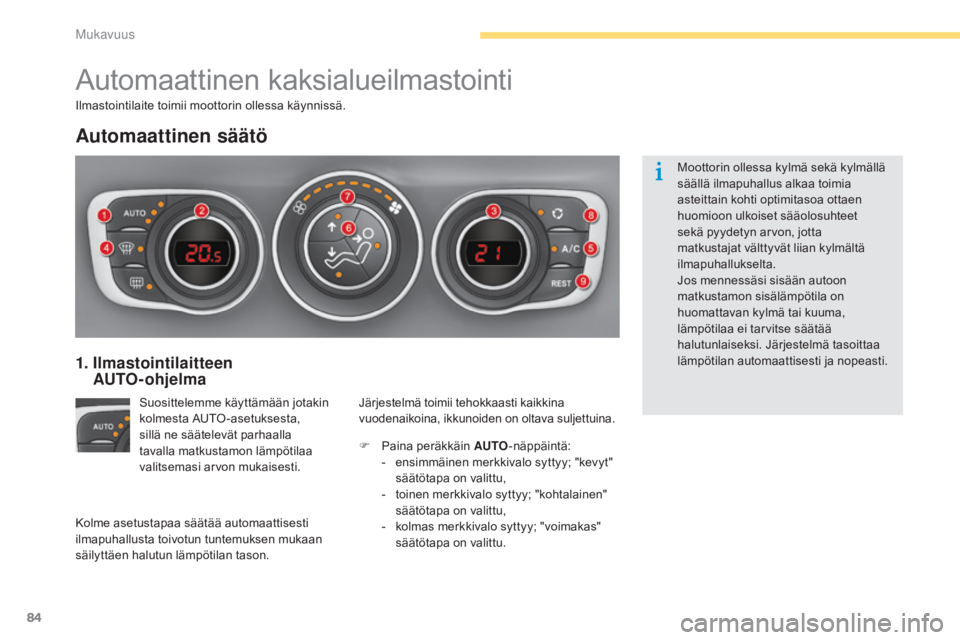

Automaattinen kaksialueilmastointi
Automaattinen säätö
Suosittelemme käyttämään jotakin
kolmesta AUTO -asetuksesta,
sillä ne säätelevät parhaalla
tavalla matkustamon lämpötilaa
valitsemasi arvon mukaisesti.F

P
aina peräkkäin AUTO-näppäintä:
-

e
nsimmäinen merkkivalo syttyy; "kevyt"
säätötapa on valittu,
-

t
oinen merkkivalo syttyy; "kohtalainen"
säätötapa on valittu,
-

k
olmas merkkivalo syttyy; "voimakas"
säätötapa on valittu.
Ilmastointilaite toimii moottorin ollessa käynnissä.
1.
Ilmastointilaitteen
AUTO-ohjelma
Järjestelmä toimii tehokkaasti kaikkina
vuodenaikoina, ikkunoiden on oltava suljettuina. Moottorin ollessa kylmä sekä kylmällä
säällä ilmapuhallus alkaa toimia
asteittain kohti optimitasoa ottaen
huomioon ulkoiset sääolosuhteet
sekä pyydetyn arvon, jotta
matkustajat välttyvät liian kylmältä
ilmapuhallukselta.
Jos mennessäsi sisään autoon
matkustamon sisälämpötila on
huomattavan kylmä tai kuuma,
lämpötilaa ei tarvitse säätää
halutunlaiseksi. Järjestelmä tasoittaa
lämpötilan automaattisesti ja nopeasti.
Kolme asetustapaa säätää automaattisesti
ilmapuhallusta toivotun tuntemuksen mukaan
säilyttäen halutun lämpötilan tason.
Mukavuus

85
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

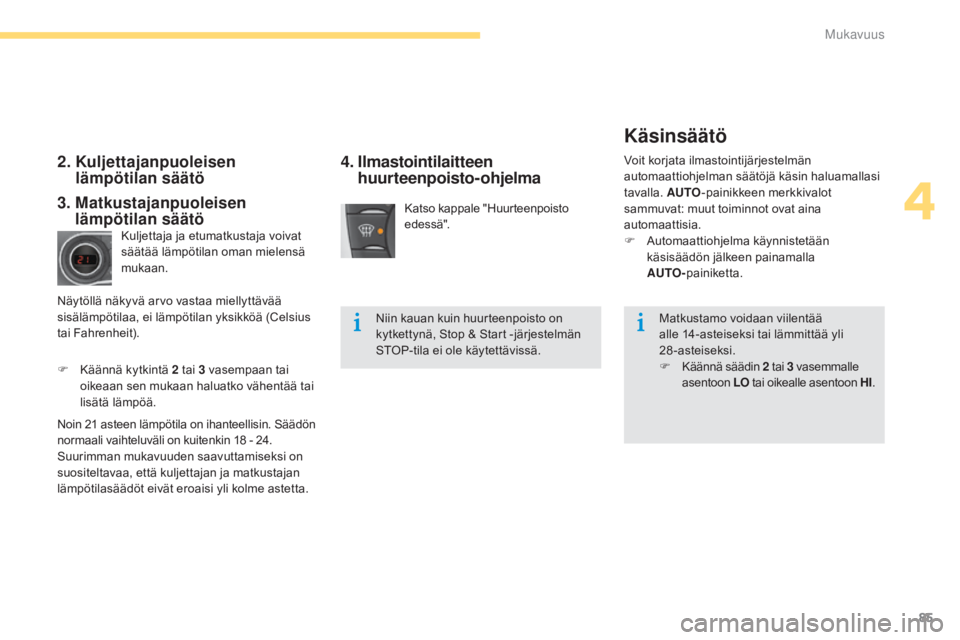

Katso kappale "Huurteenpoisto
edessä".
4. Ilmastointilaitteen
huurteenpoisto-ohjelmaVoit korjata ilmastointijärjestelmän
automaattiohjelman säätöjä käsin haluamallasi
tavalla. AUTO-painikkeen merkkivalot
sammuvat: muut toiminnot ovat aina
automaattisia.
F

Aut
omaattiohjelma käynnistetään
käsisäädön jälkeen painamalla
AUTO- painiketta.2. Kuljettajanpuoleisen
lämpötilan säätö
Kuljettaja ja etumatkustaja voivat
säätää lämpötilan oman mielensä
mukaan.
F

K

äännä kytkintä 2 tai 3 vasempaan tai
oikeaan sen mukaan haluatko vähentää tai
lisätä lämpöä.
Noin 21

asteen lämpötila on ihanteellisin. Säädön
normaali vaihteluväli on kuitenkin 18
- 24.
Suurimman mukavuuden saavuttamiseksi on
suositeltavaa, että kuljettajan ja matkustajan
lämpötilasäädöt eivät eroaisi yli kolme astetta.
3. Matkustajanpuoleisen
lämpötilan säätö
Näytöllä näkyvä arvo vastaa miellyttävää
sisälämpötilaa, ei lämpötilan yksikköä (Celsius
tai Fahrenheit). Niin kauan kuin huurteenpoisto on
kytkettynä, Stop & Start -järjestelmän
STOP-tila ei ole käytettävissä.Matkustamo voidaan viilentää
alle 14-asteiseksi tai lämmittää yli
28-asteiseksi.
F
K

äännä säädin 2
t
ai 3
v
asemmalle
asentoon LO tai oikealle asentoon HI .
Käsinsäätö
4
Mukavuus

86
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015

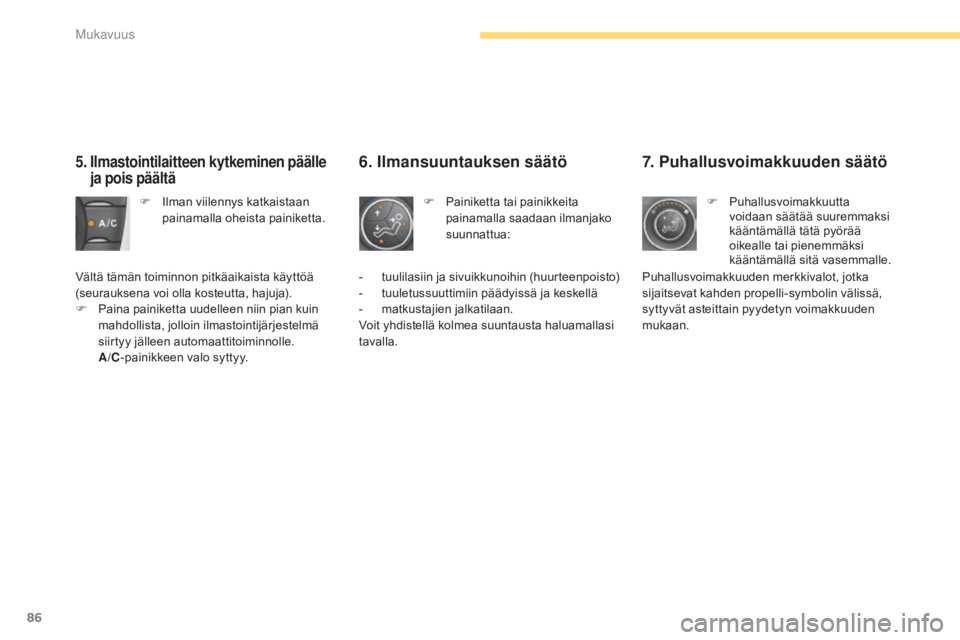

7. Puhallusvoimakkuuden säätö
F Puhallusvoimakkuutta voidaan säätää suuremmaksi
kääntämällä tätä pyörää
oikealle tai pienemmäksi
kääntämällä sitä vasemmalle.
Puhallusvoimakkuuden merkkivalot, jotka
sijaitsevat kahden propelli-symbolin välissä,
syttyvät asteittain pyydetyn voimakkuuden
mukaan.
5. Ilmastointilaitteen kytkeminen päälle ja pois päältä
F Ilman viilennys katkaistaan
painamalla oheista painiketta.
Vältä tämän toiminnon pitkäaikaista käyttöä
(seurauksena voi olla kosteutta, hajuja).
F

P

aina painiketta uudelleen niin pian kuin
mahdollista, jolloin ilmastointijärjestelmä
siirtyy jälleen automaattitoiminnolle.
A/C -painikkeen valo syttyy. F
P ainiketta tai painikkeita
painamalla saadaan ilmanjako
suunnattua:
6. Ilmansuuntauksen säätö
- tuulilasiin ja sivuikkunoihin (huurteenpoisto)
- t uuletussuuttimiin päädyissä ja keskellä
-
m

atkustajien jalkatilaan.
Voit yhdistellä kolmea suuntausta haluamallasi
tavalla.
Mukavuus

87
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015
9. Toiminto "REST": tuuletus moottorivirran katkettua
Kun moottori on sammunut,
voit kytkeä tuuletuksen päälle
muutamaksi minuutiksi.
8. Ilmantulo ja sisäilman kierrätys
F Painiketta painamalla
käynnistetään sisäilman kierrätys.
Painikkeen merkkivalo syttyy.
Sisäilman kierrätyksen ansiosta matkustamoon
ei pääse hajuja tai savua ulkoa.
F

P
aina painiketta uudelleen heti kun
mahdollista, jotta raitisilmapuhallus
käynnistyy ja auton ikkunoihin ei muodostu
huurretta. Painikkeen merkkivalo sammuu.
Vältä sisäilman kierrätyksen
pitkäaikaista käyttöä (vaarana on
lasien huurtuminen ja ilmanlaadun
huononeminen). Esimerkiksi, kun poistut autosta, autoon jäävät
matkustajat saavat nauttia ilmastoinnista ilman,
että moottori pitää käynnistää.
Tämä toiminto on käytössä virran ollessa
kytkettynä, ja samoin moottorin seisoessa.
Toiminnon kesto ja käytettävyys riippuvat akun
varaustasosta.
Voit aktivoida toiminnon "REST" niin kauan
kuin ilmastointijärjestelmän kontrollinäytöt
palavat. Kun vir ta kytketään
-

K
ontrollinäyttöihin syttyy valo: toiminto on
käytettävissä.
-
P
ainallus painikkeesta
REST aktivoi
tuuletuksen muutamaksi minuutiksi.
Kontrollinäyttöön ilmestyy kaksi viivaa
sekä neljä puhallusvoimakkuuden tasoa
ilmaisevaa merkkivaloa: toiminto on
aktiivinen.
-

T
oiminnon voi kytkeä pois päältä tai päälle
niin kauan kuin kontrollinäytöt palavat.
-

K
un aika on kulunut, näytöt sammuvat.
4
Mukavuus

88
C4-2_fi_Chap04_confort_ed01-2015
C4-2_fi_Chap04_confort_ed01-2015
Ilmastointijärjestelmän
toiminnanesto
Kun moottori sammuu
- K ontrollinäytöt valaistuvat: toiminto on
käytettävissä.
-
P

ainallus painikkeesta REST aktivoi
tuuletuksen muutamaksi minuutiksi. Tämän
merkiksi ilmestyy kontrollinäyttöön kaksi
viivaa sekä neljä puhallusvoimakkuuden
tasoa ilmaisevaa merkkivaloa.
A

uton lukitsemisen ei vaikuta toimintoon.
-

N
äytöt sammuvat ajastuksen loputtua.
U

usi painallus ennen ajastuksen
päättymistä katkaisee toiminnon
lopullisesti: näytöt sammuvat ja toiminto ei
ole enää käytössä. F

K
äännä puhallusvoimakkuuden
säätöpyörää vasemmalle,
kunnes kaikki merkkivalot
sammuvat.
Näin ilmastointi ja tuuletus lakkaavat
toimimasta.
Mukava lämpötila ei tämän jälkeen ole taattu.
Auton liikkumisesta johtuva kevyt ilmavirta on
kuitenkin havaittavissa.
F

S
äädä jotakin asetuksista (lämpötila,
ilmapuhallus tai ilmanjako) tai paina
painiketta AUTO, niin ilmastointijärjestelmä
käynnistyy uudelleen säilyttäen samat
säädöt kuin ennen toiminnanestoa.
Vältä sisäilmankierrätyksen pitkäaikaista
käyttöä äläkä pidä ilmastointijärjestelmää
pitkään poissa käytöstä ajon aikana, jotta
huurretta ei pääse muodostumaan ja
ilmanlaatu pysyisi hyvänä.
Tällä kytkimellä ei ohjelmoida
ilmastointilaitetta toimintaan,
ainoastaan ilmapuhallin.
"REST"-asetuksessa lämpötilan säädöt,
ilmapuhallus ja ilmanjako ohjatuvat
automaattisesti ulkolämpötilan mukaan
eikä niitä voi muuttaa.
Tämä toiminto ei ole käytössä
Stop & Start -järjestelmän STOP-tilan
aikana.
Mukavuus
