CITROEN C4 2017 Notices Demploi (in French)

179
Anomalies de fonctionnement
En cas d'allumage du voyant d'anomalie du frein de stationnement électrique et d'un ou des témoins présentés dans ces tableaux, mettez le véhicule
dans une situation sécuritaire (à plat, rapport engagé) et consultez rapidement le réseau CITROËN ou un atelier qualifié.Situations Conséquences
Affichage du message "Défaut frein de parking" et des témoins
suivants


: -

L
es fonctions automatiques sont désactivées.
-

L
'aide au démarrage en pente est indisponible.
-

L
e frein de stationnement électrique n'est utilisable que manuellement.
Affichage du message "Défaut frein de parking" et des témoins
suivants


: -

L
e desserrage manuel du frein de stationnement électrique est
disponible seulement par appui sur la pédale d'accélérateur et en
relâchant la palette.
-

L
'aide au démarrage en pente est indisponible.
-

L
es fonctions automatiques et le serrage manuel restent disponibles.
Affichage du message "Défaut frein de parking" et des témoins
suivants


: -

L
es fonctions automatiques sont désactivées.
-

L
'aide au démarrage en pente est indisponible.
6
Conduite

180

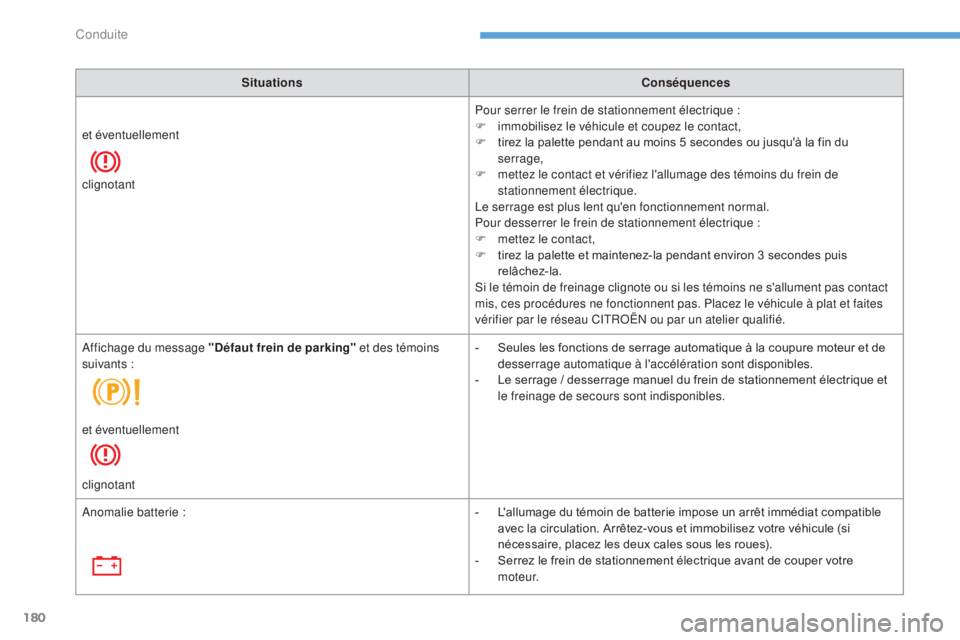

SituationsConséquences
Pour serrer le frein de stationnement électrique :
F

i
mmobilisez le véhicule et coupez le contact,
F

t
irez la palette pendant au moins 5 secondes ou jusqu'à la fin du
serrage,
F

m
ettez le contact et vérifiez l'allumage des témoins du frein de
stationnement électrique.
Le serrage est plus lent qu'en fonctionnement normal.
Pour desserrer le frein de stationnement électrique
:
F

m
ettez le contact,
F

t
irez la palette et maintenez-la pendant environ 3 secondes puis
relâchez-la.
Si le témoin de freinage clignote ou si les témoins ne s'allument pas contact
mis, ces procédures ne fonctionnent pas. Placez le véhicule à plat et faites
vérifier par le réseau CITROËN ou par un atelier qualifié.
et éventuellement
clignotant
Affichage du message "Défaut frein de parking" et des témoins
suivants


: -

S
eules les fonctions de serrage automatique à la coupure moteur et de
desserrage automatique à l'accélération sont disponibles.
-

L
e serrage / desserrage manuel du frein de stationnement électrique et
le freinage de secours sont indisponibles.
et éventuellement
clignotant
Anomalie batterie


: -

L
'allumage du témoin de batterie impose un arrêt immédiat compatible
avec la circulation. Arrêtez-vous et immobilisez votre véhicule (si
nécessaire, placez les deux cales sous les roues).
-

S
errez le frein de stationnement électrique avant de couper votre
moteur.
Conduite

181

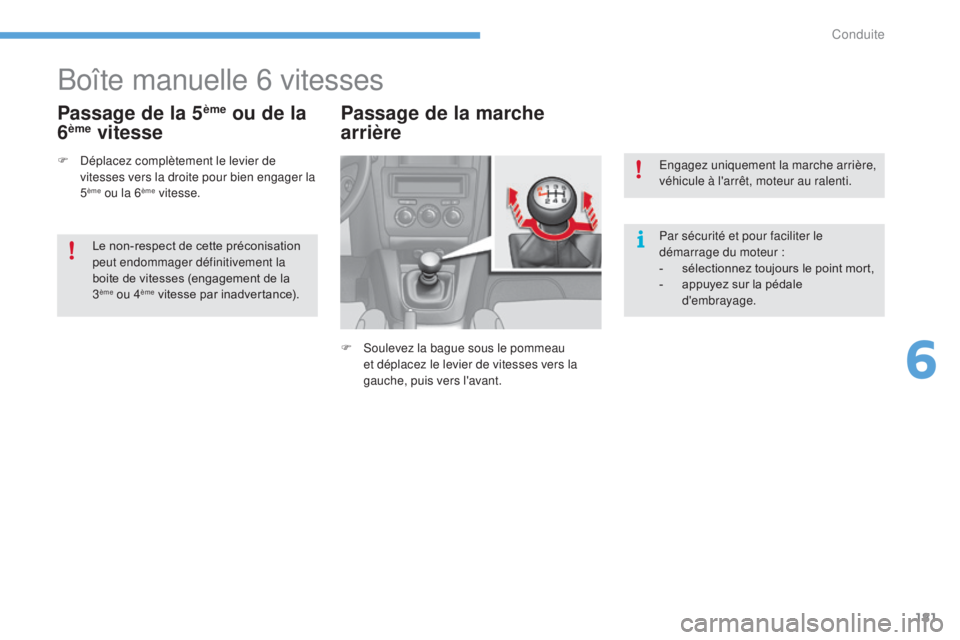

Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6ème vitesse Passage de la marche
arrière
F Soulevez la bague sous le pommeau
et déplacez le levier de vitesses vers la
gauche, puis vers l'avant. Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le
démarrage du moteur
:
-
s
électionnez toujours le point mort,
-
a
ppuyez sur la pédale
d'embrayage.
F

D

éplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la
boite de vitesses (engagement de la
3
ème ou 4ème vitesse par inadvertance).
6
Conduite

182

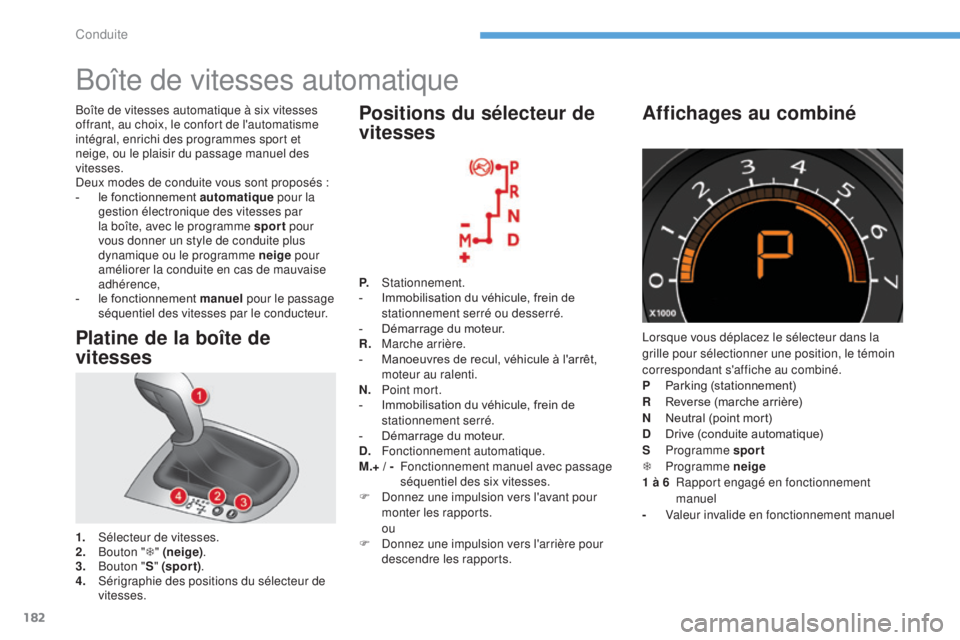

Boîte de vitesses automatique
Platine de la boîte de
vitesses
1. Sélecteur de vitesses.
2. Bouton " T" (neige) .
3.
B

outon " S" (spor t) .
4.
Sé

rigraphie des positions du sélecteur de
vitesses. P.

S
tationnement.
-
I
mmobilisation du véhicule, frein de
stationnement serré ou desserré.
-
D
émarrage du moteur.
R.
M
arche arrière.
-
M
anoeuvres de recul, véhicule à l'arrêt,
moteur au ralenti.
N.
P
oint mort.
-
I
mmobilisation du véhicule, frein de
stationnement serré.
-
D
émarrage du moteur.
D.
F
onctionnement automatique.
M.+ / -
F
onctionnement manuel avec passage
séquentiel des six vitesses.
F
D
onnez une impulsion vers l'avant pour
monter les rapports. ou
F D onnez une impulsion vers l'arrière pour
descendre les rapports.
Positions du sélecteur de
vitesses
Lorsque vous déplacez le sélecteur dans la
grille pour sélectionner une position, le témoin
correspondant s'affiche au combiné.
P

P
arking (stationnement)
R

R
everse (marche arrière)
N

N
eutral (point mort)
D

D
rive (conduite automatique)
S
Programme sport
T
Programme neige
1 à 6

Ra
pport engagé en fonctionnement
manuel
-

V
aleur invalide en fonctionnement manuel
Affichages au combinéBoîte de vitesses automatique à six vitesses
offrant, au choix, le confort de l'automatisme
intégral, enrichi des programmes sport et
neige, ou le plaisir du passage manuel des
vitesses.
Deux modes de conduite vous sont proposés :
-

l
e fonctionnement automatique pour la
gestion électronique des vitesses par
la boîte, avec le programme sport pour
vous donner un style de conduite plus
dynamique ou le programme neige pour
améliorer la conduite en cas de mauvaise
adhérence,
-

l
e fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
Conduite

183

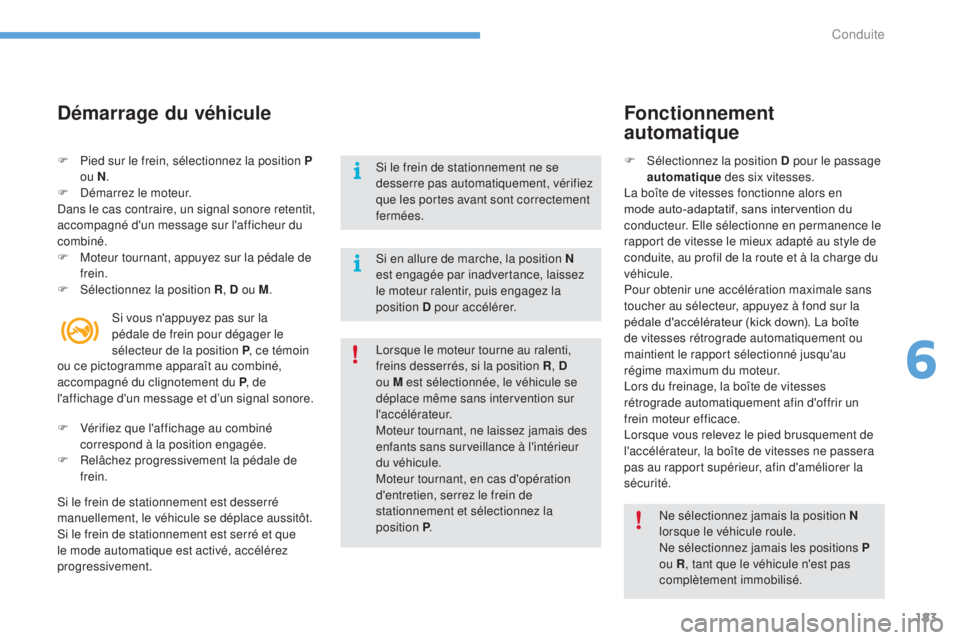

Démarrage du véhicule
Si en allure de marche, la position N
est engagée par inadvertance, laissez
le moteur ralentir, puis engagez la
position

D pour accélérer. F

Sél
ectionnez la position D pour le passage
automatique des six vitesses.
La boîte de vitesses fonctionne alors en
mode auto-adaptatif, sans intervention du
conducteur. Elle sélectionne en permanence le
rapport de vitesse le mieux adapté au style de
conduite, au profil de la route et à la charge du
véhicule.
Pour obtenir une accélération maximale sans
toucher au sélecteur, appuyez à fond sur la
pédale d'accélérateur (kick down). La boîte
de vitesses rétrograde automatiquement ou
maintient le rapport sélectionné jusqu'au
régime maximum du moteur.
Lors du freinage, la boîte de vitesses
rétrograde automatiquement afin d'offrir un
frein moteur efficace.
Lorsque vous relevez le pied brusquement de
l'accélérateur, la boîte de vitesses ne passera
pas au rapport supérieur, afin d'améliorer la
sécurité.
Lorsque le moteur tourne au ralenti,
freins desserrés, si la position R
, D
ou M est sélectionnée, le véhicule se
déplace même sans intervention sur
l'accélérateur.
Moteur tournant, ne laissez jamais des
enfants sans surveillance à l'intérieur
du véhicule.
Moteur tournant, en cas d'opération
d'entretien, serrez le frein de
stationnement et sélectionnez la
position P . Ne sélectionnez jamais la position N
lorsque le véhicule roule.
Ne sélectionnez jamais les positions
P
ou R , tant que le véhicule n'est pas
complètement immobilisé.
Si le frein de stationnement ne se
desserre pas automatiquement, vérifiez
que les portes avant sont correctement
fermées.
F

P

ied sur le frein, sélectionnez la position P
ou N .
F

D

émarrez le moteur.
Dans le cas contraire, un signal sonore retentit,
accompagné d'un message sur l'afficheur du
combiné.
F
M
oteur tournant, appuyez sur la pédale de
frein.
F

Sél

ectionnez la position R , D ou M.
Fonctionnement
automatique
Si le frein de stationnement est desserré
manuellement, le véhicule se déplace aussitôt.
Si le frein de stationnement est serré et que
le mode automatique est activé, accélérez
progressivement. Si vous n'appuyez pas sur la
pédale de frein pour dégager le
sélecteur de la position P
, ce témoin
ou ce pictogramme apparaît au combiné,
accompagné du clignotement du P
, de
l'affichage d'un message et d’un signal sonore.
F
V
érifiez que l'affichage au combiné
correspond à la position engagée.
F
R
elâchez progressivement la pédale de
frein.
6
Conduite

184

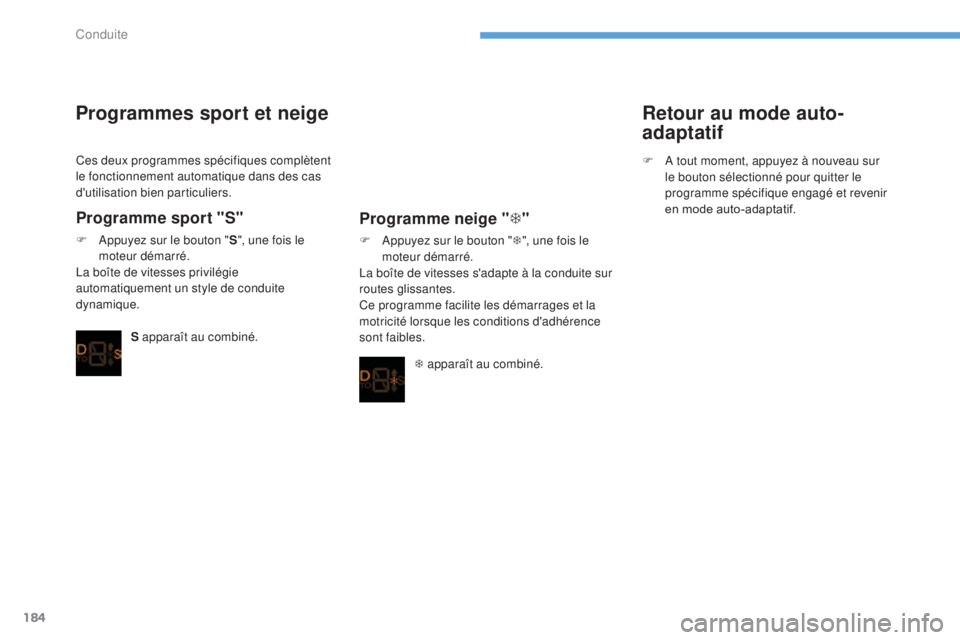

Ces deux programmes spécifiques complètent
le fonctionnement automatique dans des cas
d'utilisation bien particuliers.
Programme sport "S"
F Appuyez sur le bouton "S", une fois le
moteur démarré.
La boîte de vitesses privilégie
automatiquement un style de conduite
dynamique.
S apparaît au combiné.
Programme neige " T"
F Appuyez sur le bouton " T", une fois le
moteur démarré.
La boîte de vitesses s'adapte à la conduite sur
routes glissantes.
Ce programme facilite les démarrages et la
motricité lorsque les conditions d'adhérence
sont faibles.
T apparaît au combiné. F

A t
out moment, appuyez à nouveau sur
le bouton sélectionné pour quitter le
programme spécifique engagé et revenir
en mode auto-adaptatif.
Programmes sport et neige Retour au mode auto-
adaptatif
Conduite

185

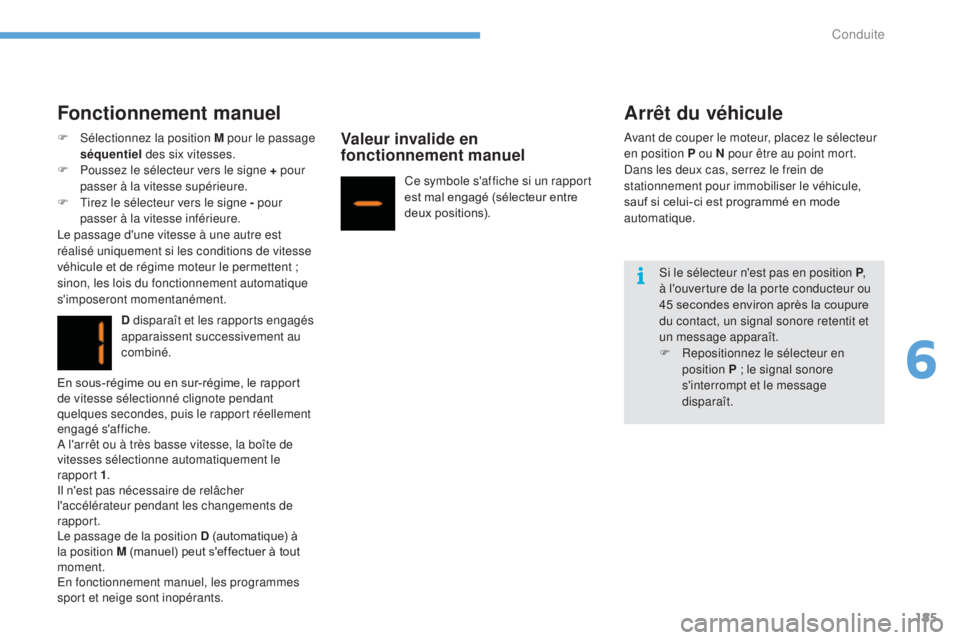

Fonctionnement manuel
D disparaît et les rapports engagés
apparaissent successivement au
combiné.
Valeur invalide en
fonctionnement manuel
Ce symbole s'affiche si un rapport
est mal engagé (sélecteur entre
deux positions).
Arrêt du véhicule
Si le sélecteur n'est pas en position P,
à l'ouverture de la porte conducteur ou
45
secondes environ après la coupure
du contact, un signal sonore retentit et
un message apparaît.
F

R
epositionnez le sélecteur en
position P
; le signal sonore
s'interrompt et le message
disparaît.
F

Sél

ectionnez la position M pour le passage
séquentiel des six vitesses.
F

P

oussez le sélecteur vers le signe + pour
passer à la vitesse supérieure.
F

T

irez le sélecteur vers le signe - pour
passer à la vitesse inférieure.
Le passage d'une vitesse à une autre est
réalisé uniquement si les conditions de vitesse
véhicule et de régime moteur le permettent

;
sinon, les lois du fonctionnement automatique
s'imposeront momentanément.
En sous-régime ou en sur-régime, le rapport
de vitesse sélectionné clignote pendant
quelques

secondes, puis le rapport réellement
engagé s'affiche.
A l'arrêt ou à très basse vitesse, la boîte de
vitesses sélectionne automatiquement le
rapport 1 .
Il n'est pas nécessaire de relâcher
l'accélérateur pendant les changements de
rapport.
Le passage de la position D (automatique) à
la position M (manuel) peut s'effectuer à tout
moment.
En fonctionnement manuel, les programmes
sport et neige sont inopérants. Avant de couper le moteur, placez le sélecteur
en position P ou N pour être au point mort.
Dans les deux cas, serrez le frein de
stationnement pour immobiliser le véhicule,
sauf si celui-ci est programmé en mode
automatique.
6
Conduite

186

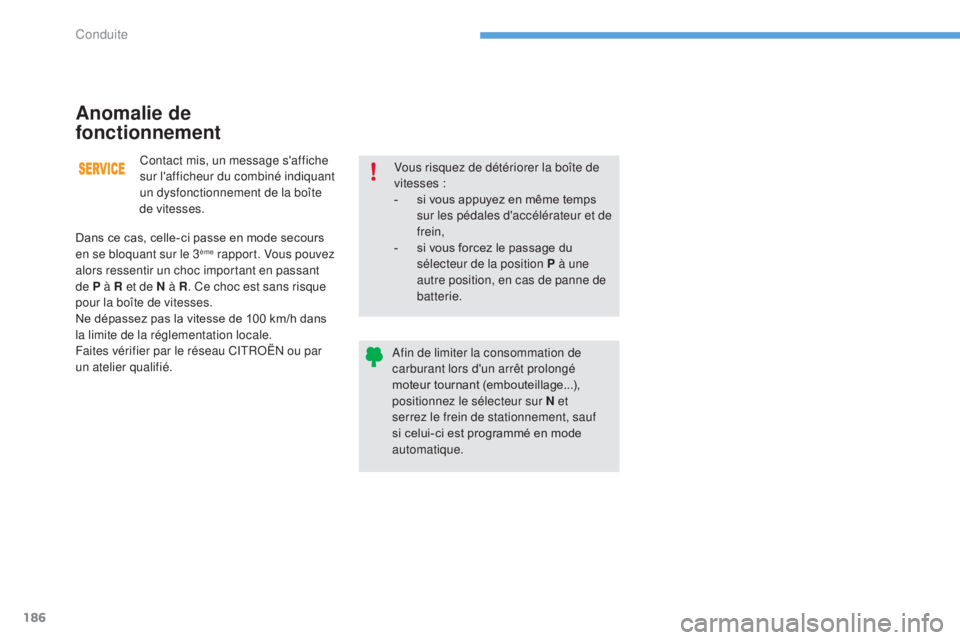

Contact mis, un message s'affiche
sur l'afficheur du combiné indiquant
un dysfonctionnement de la boîte
de vitesses.
Anomalie de
fonctionnement
Vous risquez de détériorer la boîte de
vitesses :
-

s
i vous appuyez en même temps
sur les pédales d'accélérateur et de
frein,
-

s
i vous forcez le passage du
sélecteur de la position P à une
autre position, en cas de panne de
batterie.
Afin de limiter la consommation de
carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le sélecteur sur N et
serrez le frein de stationnement, sauf
si celui-ci est programmé en mode
automatique.
Dans ce cas, celle-ci passe en mode secours
en se bloquant sur le 3
ème rapport. Vous pouvez
alors ressentir un choc important en passant
de P à R et de N à R . Ce choc est sans risque
pour la boîte de vitesses.
Ne dépassez pas la vitesse de 100
km/h dans
la limite de la réglementation locale.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Conduite

187
Indicateur de changement de rapport*
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.-

V
ous appuyez sur la pédale d'accélérateur.
Exemple
:
- V ous êtes sur le troisième rapport.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné, sous la
forme d'une flèche. Système permettant de réduire la consommation de carburant en préconisant le rapport de vitesse le plus adapté.
Avec une boîte de vitesses automatique, le
système n'est actif qu'en mode manuel.
* Suivant motorisation. Sur les véhicules équipés d'une boîte
de vitesses manuelle, la flèche peut être
accompagnée du rapport préconisé. Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas
:
-

d
'engager le premier rapport,
-

d
'engager la marche arrière.
Fonctionnement
Sur les versions Diesel BlueHDi 150
avec boîte de vitesses manuelle, le
système peut vous proposer de passer
au point mort pour favoriser la mise en
veille du moteur (mode STOP du Stop &
Start), dans certaines conditions de
conduite. Dans ce cas, N s'affiche au
combiné.
6
Conduite

188

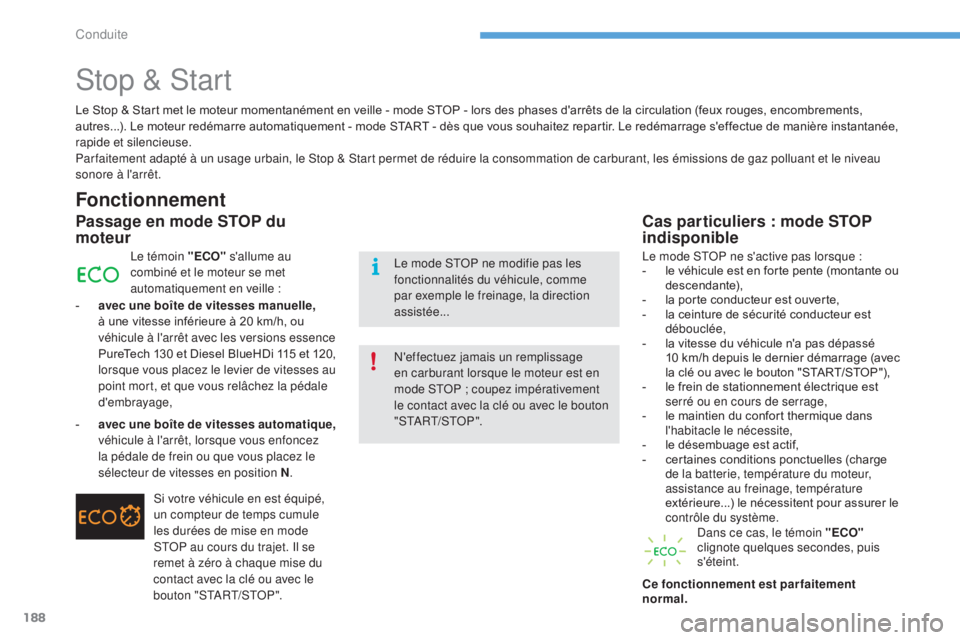

Stop & Start
Fonctionnement
Passage en mode STOP du
moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
automatiquement en veille


:
-

a

vec une boîte de vitesses manuelle,
à une vitesse inférieure à 20
km/h, ou
véhicule à l'arrêt avec les versions essence
PureTech 130 et Diesel BlueHDi 115 et 120,
lorsque vous placez le levier de vitesses au
point mort, et que vous relâchez la pédale
d'embrayage,
Si votre véhicule en est équipé,
un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé ou avec le
bouton "START/STOP".
-

a

vec une boîte de vitesses automatique,
véhicule à l'arrêt, lorsque vous enfoncez
la pédale de frein ou que vous placez le
sélecteur de vitesses en position N .
Cas particuliers : mode STOP
in disponible
Le mode STOP ne s'active pas lorsque :
- l e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h depuis le dernier démarrage (avec
la clé ou avec le bouton "START/STOP"),
-

l
e frein de stationnement électrique est
serré ou en cours de serrage,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, le témoin "ECO"
clignote quelques


secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP

; coupez impérativement
le contact avec la clé ou avec le bouton
"START/STOP". Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
Conduite
