CITROEN C4 2017 Notices Demploi (in French)

209

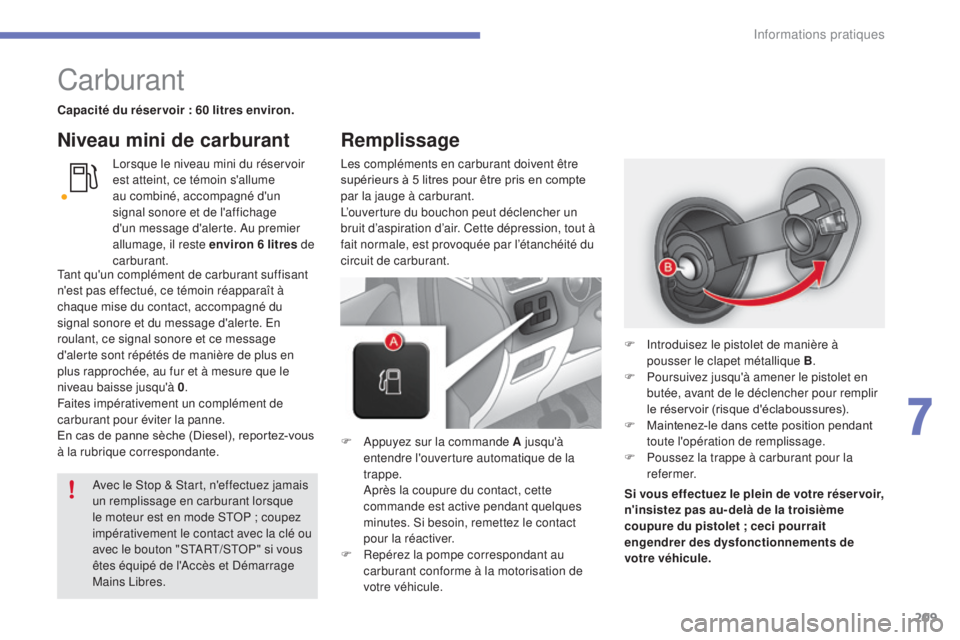

Carburant
Capacité du réser voir : 60 litres environ.Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume
au combiné, accompagné d'un
signal sonore et de l'affichage
d'un message d'alerte. Au premier
allumage, il reste environ 6 litres de
carburant.
Niveau mini de carburant
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
F

A
ppuyez sur la commande A jusqu'à
entendre l'ouverture automatique de la
trappe.
A

près la coupure du contact, cette
commande est active pendant quelques
minutes. Si besoin, remettez le contact
pour la réactiver.
F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule. Si vous effectuez le plein de votre réser voir,
n'insistez pas au- delà de la troisième
coupure du pistolet ; ceci pourrait
engendrer des dysfonctionnements de
votre véhicule.
F

I
ntroduisez le pistolet de manière à
pousser le clapet métallique B .
F

P
oursuivez jusqu'à amener le pistolet en
butée, avant de le déclencher pour remplir
le réservoir (risque d'éclaboussures).
F

M
aintenez-le dans cette position pendant
toute l'opération de remplissage.
F

P
oussez la trappe à carburant pour la
refermer.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP

; coupez
impérativement le contact avec la clé ou
avec le bouton "START/STOP" si vous
êtes équipé de l'Accès et Démarrage
Mains Libres.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
signal sonore et du message d'alerte. En
roulant, ce signal sonore et ce message
d'alerte sont répétés de manière de plus en
plus rapprochée, au fur et à mesure que le
niveau baisse jusqu'à 0
.
Faites impérativement un complément de
carburant pour éviter la panne.
En cas de panne sèche (Diesel), reportez-vous
à la rubrique correspondante.
Remplissage
7
Informations pratiques

210

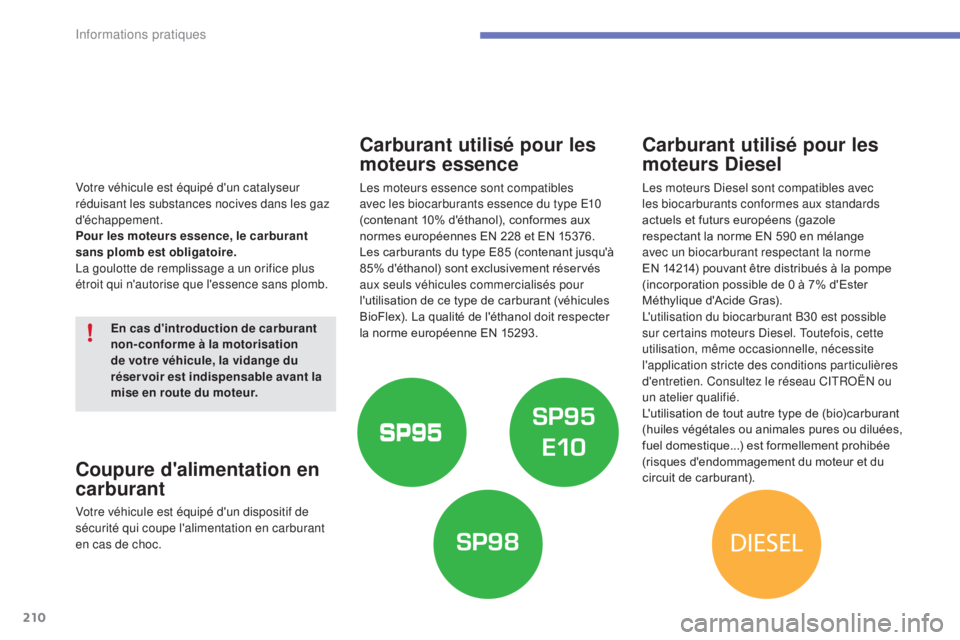

Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles
avec les biocarburants essence du type E10
(contenant 10% d'éthanol), conformes aux
normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens (gazole
respectant la norme EN 590 en mélange
avec un biocarburant respectant la norme
EN 14214) pouvant être distribués à la pompe
(incorporation possible de 0 à 7% d'Ester
Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel. Toutefois, cette
utilisation, même occasionnelle, nécessite
l'application stricte des conditions particulières
d'entretien. Consultez le réseau CITROËN ou
un atelier qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant
sans plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc.
En cas d'introduction de carburant
non-conforme à la motorisation
de votre véhicule, la vidange du
réser voir est indispensable avant la
mise en route du moteur.
Informations pratiques

211

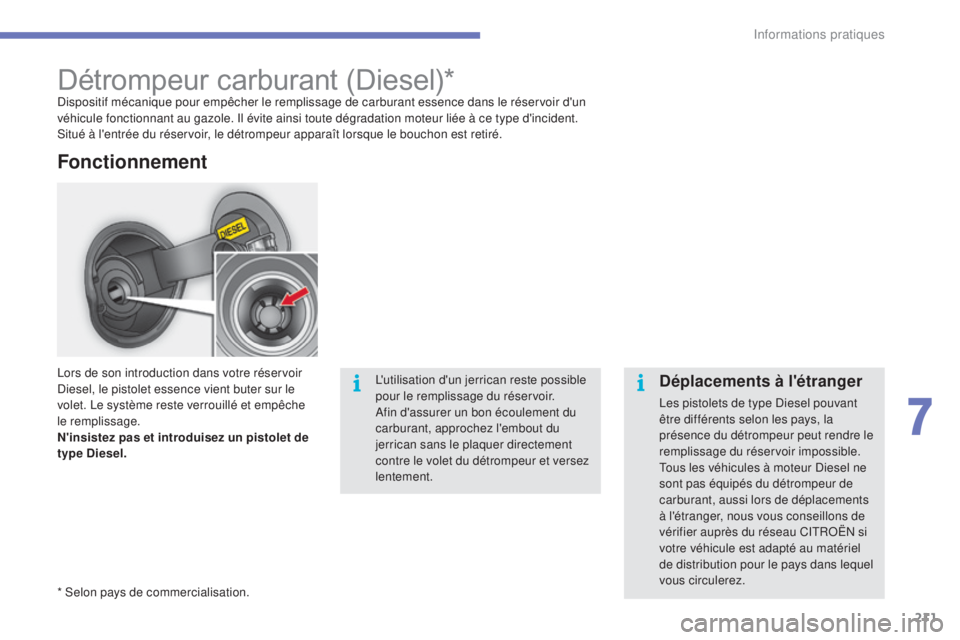

Détrompeur carburant (Diesel)*Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.
Situé à l'entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.
* Selon pays de commercialisation.L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur et versez
lentement.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la
présence du détrompeur peut rendre le
remplissage du réservoir impossible.
Tous les véhicules à moteur Diesel ne
sont pas équipés du détrompeur de
carburant, aussi lors de déplacements
à l'étranger, nous vous conseillons de
vérifier auprès du réseau CITROËN si
votre véhicule est adapté au matériel
de distribution pour le pays dans lequel
vous circulerez.
Fonctionnement
7
Informations pratiques

212

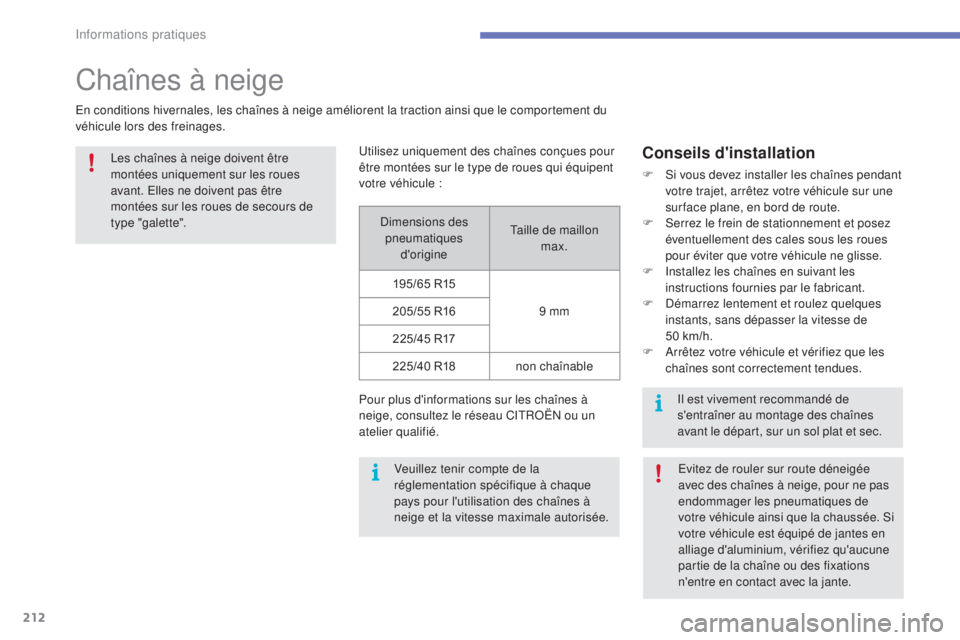

Chaînes à neige
En conditions hivernales, les chaînes à neige améliorent la traction ainsi que le comportement du
véhicule lors des freinages.
Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50 km/h.
F

A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule

:
Dimensions des pneumatiques d'origine Taille de maillon
max.
195/65 R15 9 mm
205/55 R16
225/45 R17
225/40 R18 non chaînable
Pour plus d'informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié. Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec.
Les chaînes à neige doivent être
montées uniquement sur les roues
avant. Elles ne doivent pas être
montées sur les roues de secours de
type "galette".
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à
neige et la vitesse maximale autorisée. Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée. Si
votre véhicule est équipé de jantes en
alliage d'aluminium, vérifiez qu'aucune
partie de la chaîne ou des fixations
n'entre en contact avec la jante.
Informations pratiques

213

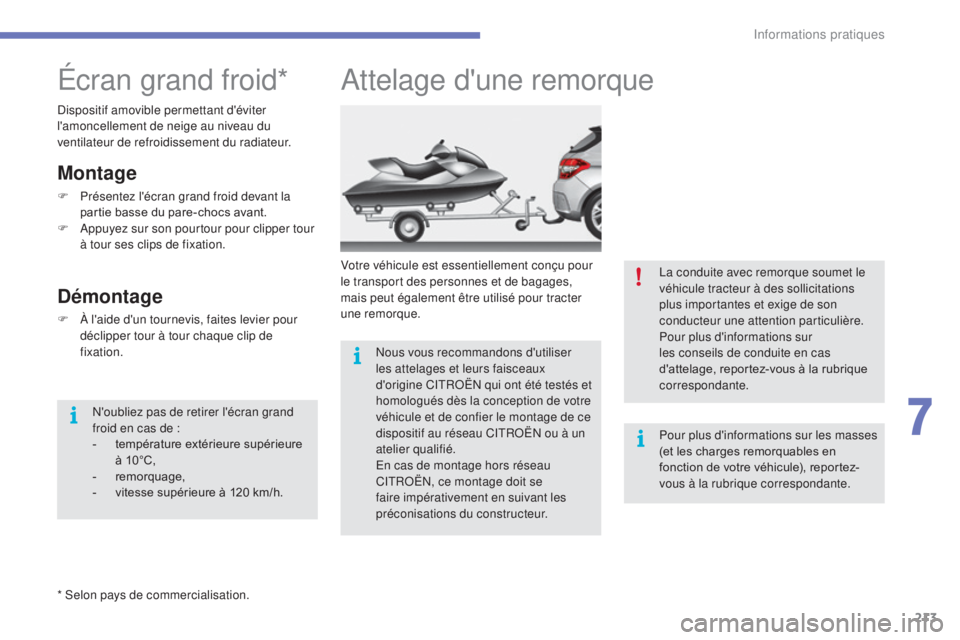

Attelage d'une remorque
Votre véhicule est essentiellement conçu pour
le transport des personnes et de bagages,
mais peut également être utilisé pour tracter
une remorque.Nous vous recommandons d'utiliser
les attelages et leurs faisceaux
d'origine CITROËN qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau CITROËN ou à un
atelier qualifié.
En cas de montage hors réseau
CITROËN, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Écran grand froid*
* Selon pays de commercialisation.
Montage
F Présentez l'écran grand froid devant la partie basse du pare-chocs avant.
F

A
ppuyez sur son pourtour pour clipper tour
à tour ses clips de fixation.
Démontage
F À l'aide d'un tournevis, faites levier pour déclipper tour à tour chaque clip de
fixation.
Dispositif amovible permettant d'éviter
l'amoncellement de neige au niveau du
ventilateur de refroidissement du radiateur.
N'oubliez pas de retirer l'écran grand
froid en cas de :
-
t

empérature extérieure supérieure
à 10°C,
-
r

emorquage,
-

v
itesse supérieure à 120 km/h. La conduite avec remorque soumet le
véhicule tracteur à des sollicitations
plus importantes et exige de son
conducteur une attention particulière.
Pour plus d'informations sur
les conseils de conduite en cas
d'attelage, reportez-vous à la rubrique
correspondante.
Pour plus d'informations sur les masses
(et les charges remorquables en
fonction de votre véhicule), reportez-
vous à la rubrique correspondante.
7
Informations pratiques

214

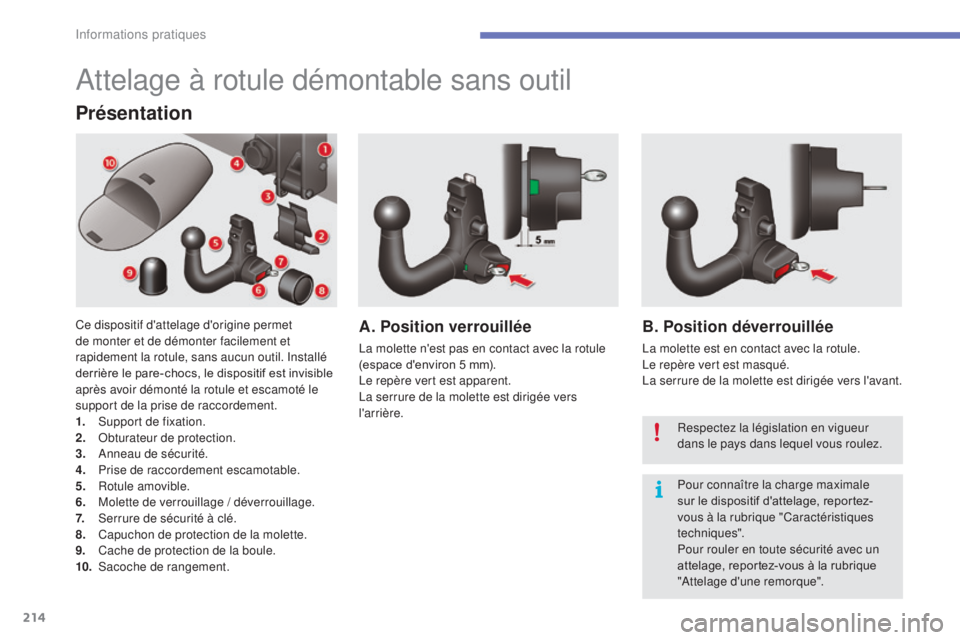

Attelage à rotule démontable sans outil
Présentation
Ce dispositif d'attelage d'origine permet
de monter et de démonter facilement et
rapidement la rotule, sans aucun outil. Installé
derrière le pare-chocs, le dispositif est invisible
après avoir démonté la rotule et escamoté le
support de la prise de raccordement.
1.
S
upport de fixation.
2.
O

bturateur de protection.
3.
A

nneau de sécurité.
4.
P

rise de raccordement escamotable.
5.
R

otule amovible.
6.
M

olette de verrouillage / déverrouillage.
7.
S

errure de sécurité à clé.
8.
C

apuchon de protection de la molette.
9.
C

ache de protection de la boule.
10.
S

acoche de rangement.A. Position verrouillée
La molette n'est pas en contact avec la rotule
(espace d'environ 5 mm).
Le repère vert est apparent.
La serrure de la molette est dirigée vers
l'arrière.
B. Position déverrouillée
La molette est en contact avec la rotule.
Le repère vert est masqué.
La serrure de la molette est dirigée vers l'avant. Respectez la législation en vigueur
dans le pays dans lequel vous roulez.
Pour connaître la charge maximale
sur le dispositif d'attelage, reportez-
vous à la rubrique "Caractéristiques
techniques".
Pour rouler en toute sécurité avec un
attelage, reportez-vous à la rubrique
"Attelage d'une remorque".
Informations pratiques

215

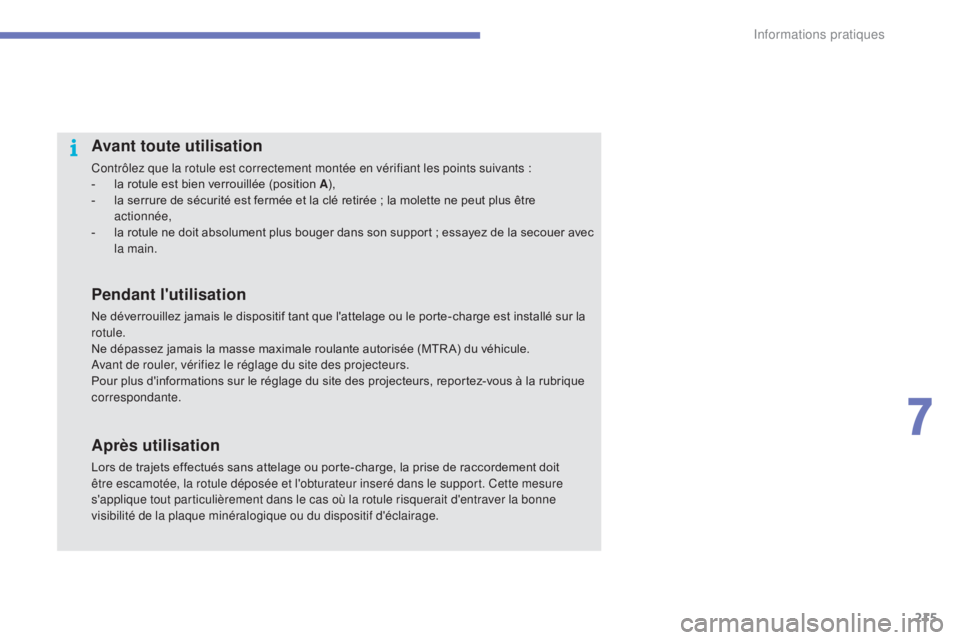

Avant toute utilisation
Contrôlez que la rotule est correctement montée en vérifiant les points suivants :
- l a rotule est bien verrouillée (position A ),
-

l
a serrure de sécurité est fermée et la clé retirée ; la molette ne peut plus être
actionnée,
-

l
a rotule ne doit absolument plus bouger dans son support ; essayez de la secouer avec
la main.
Pendant l'utilisation
Ne déverrouillez jamais le dispositif tant que l'attelage ou le porte-charge est installé sur la
rotule.
Ne dépassez jamais la masse maximale roulante autorisée (MTR A) du véhicule.
Avant de rouler, vérifiez le réglage du site des projecteurs.
Pour plus d'informations sur le réglage du site des projecteurs, reportez-vous à la rubrique
correspondante.
Après utilisation
Lors de trajets effectués sans attelage ou porte-charge, la prise de raccordement doit
être escamotée, la rotule déposée et l'obturateur inseré dans le support. Cette mesure
s'applique tout particulièrement dans le cas où la rotule risquerait d'entraver la bonne
visibilité de la plaque minéralogique ou du dispositif d'éclairage.
7
Informations pratiques

216

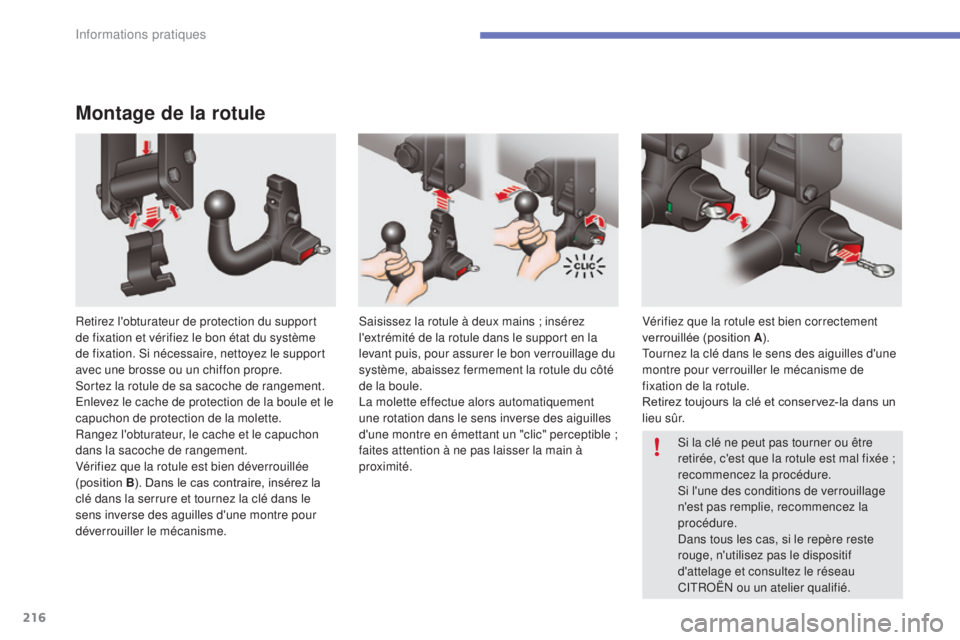

Montage de la rotule
Retirez l'obturateur de protection du support
de fixation et vérifiez le bon état du système
de fixation. Si nécessaire, nettoyez le support
avec une brosse ou un chiffon propre.
Sortez la rotule de sa sacoche de rangement.
Enlevez le cache de protection de la boule et le
capuchon de protection de la molette.
Rangez l'obturateur, le cache et le capuchon
dans la sacoche de rangement.
Vérifiez que la rotule est bien déverrouillée
(position B). Dans le cas contraire, insérez la
clé dans la serrure et tournez la clé dans le
sens inverse des aguilles d'une montre pour
déverrouiller le mécanisme. Saisissez la rotule à deux mains
; insérez
l'extrémité de la rotule dans le support en la
levant puis, pour assurer le bon verrouillage du
système, abaissez fermement la rotule du côté
de la boule.
La molette effectue alors automatiquement
une rotation dans le sens inverse des aiguilles
d'une montre en émettant un "clic" perceptible
;
faites attention à ne pas laisser la main à
proximité. Vérifiez que la rotule est bien correctement
verrouillée (position A
).
Tournez la clé dans le sens des aiguilles d'une
montre pour verrouiller le mécanisme de
fixation de la rotule.
Retirez toujours la clé et conservez-la dans un
lieu sûr.
Si la clé ne peut pas tourner ou être
retirée, c'est que la rotule est mal fixée
;
recommencez la procédure.
Si l'une des conditions de verrouillage
n'est pas remplie, recommencez la
procédure.
Dans tous les cas, si le repère reste
rouge, n'utilisez pas le dispositif
d'attelage et consultez le réseau
CITROËN ou un atelier qualifié.
Informations pratiques

217
Fixez la remorque sur la rotule d'attelage.
Attachez le câble solidaire de la remorque à
l'anneau de sécurité aménagé sur le support
de la rotule.
Abaissez le support de la prise de
raccordement en tirant vers le bas l'anneau
apparent sous le pare-chocs.
Relevez le cache de protection de la prise de
raccordement et branchez la fiche électrique
de la remorque.
Démontage de la rotule
Débranchez la fiche électrique de la remorque
de la prise de raccordement du support.
Détachez le câble solidaire de la remorque de
l'anneau de sécurité du support.
Détachez la remorque de la rotule d'attelage.
Replacez le support de la prise de
raccordement en position escamotée.Insérez la clé dans la serrure.
Tournez la clé dans le sens inverse des
aiguilles d'une montre pour déverrouiller le
mécanisme de fixation de la rotule.
7
Informations pratiques

218
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la prise de raccordement
doit être escamotée, la rotule déposée et
l'obturateur inseré dans le support.
Pour toute intervention sur le dispositif
d'attelage, adressez-vous au réseau CITROËN
ou à un atelier qualifié.
Remettez en place le cache de protection de
la boule et le capuchon de protection de la
molette.
Rangez la rotule dans sa sacoche.
Remettez en place l'obturateur de protection
dans le support de fixation.
Saisissez fermement la rotule d'une main

; de
l'autre main, pressez la molette puis tournez-
la dans le sens des aiguilles d'une montre,
jusqu'en butée.
Retirez la rotule vers le bas.
Prenez garde à la masse de la rotule
(environ 3,5

kg). Risque de blessure !
Informations pratiques
