CITROEN C4 2017 Omistajan Käsikirjat (in Finnish)

259
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

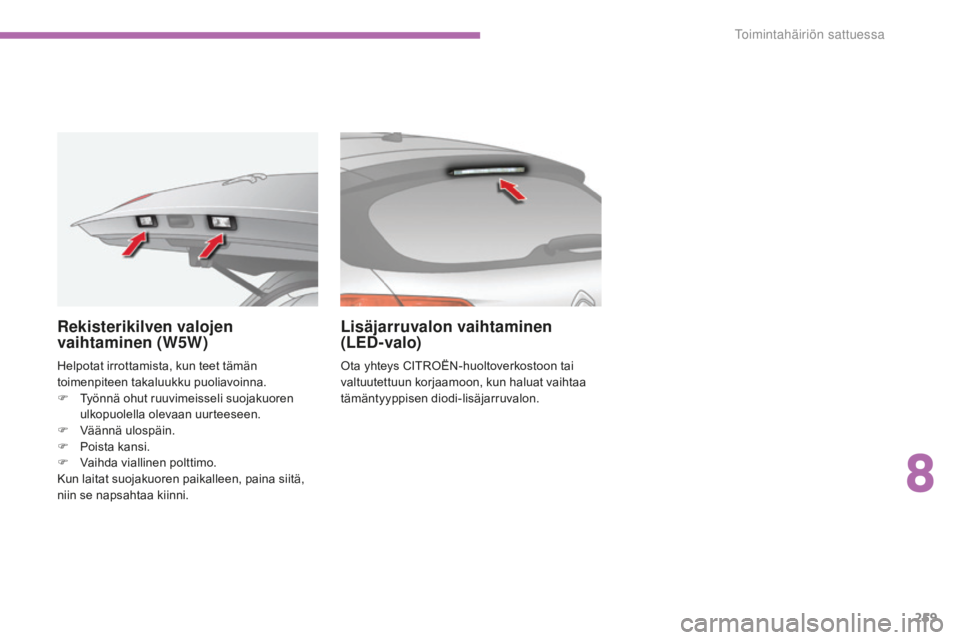

Helpotat irrottamista, kun teet tämän
toimenpiteen takaluukku puoliavoinna.
F
Ty
önnä ohut ruuvimeisseli suojakuoren
ulkopuolella olevaan uurteeseen.
F
Vä

ännä ulospäin.
F
Po

ista kansi.
F
Va

ihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
Lisäjarruvalon vaihtaminen
(LED-valo)
Ota yhteys CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon, kun haluat vaihtaa
tämäntyyppisen diodi-lisäjarruvalon.
Rekisterikilven valojen
vaihtaminen (W5W)
8
Toimintahäiriön sattuessa

260
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

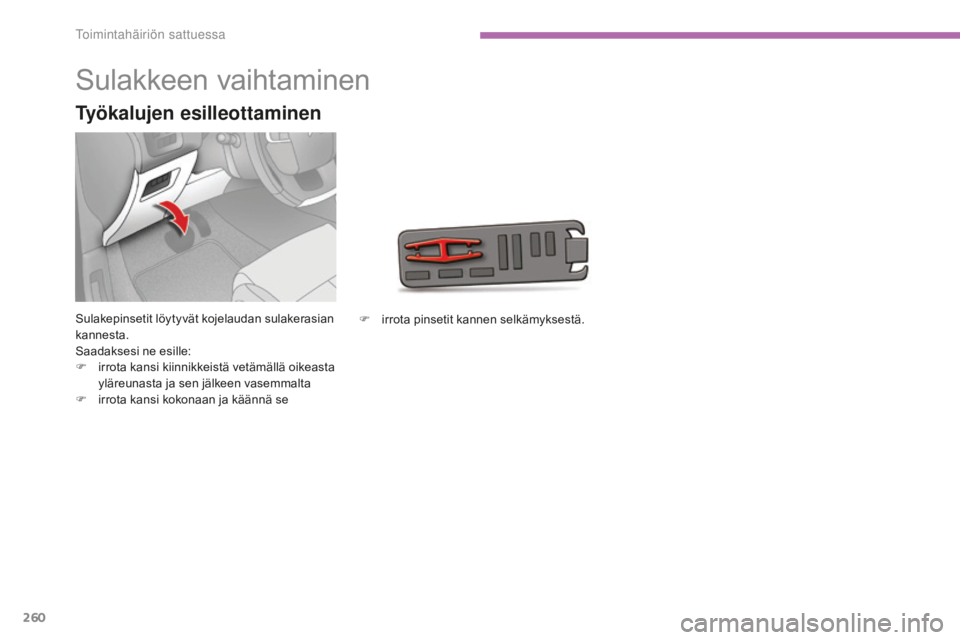

Sulakkeen vaihtaminen
Sulakepinsetit löytyvät kojelaudan sulakerasian
kannesta.
Saadaksesi ne esille:
F
ir
rota kansi kiinnikkeistä vetämällä oikeasta
yläreunasta ja sen jälkeen vasemmalta
F
ir

rota kansi kokonaan ja käännä se
Työkalujen esilleottaminen
F irrota pinsetit kannen selkämyksestä.
Toimintahäiriön sattuessa

261
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

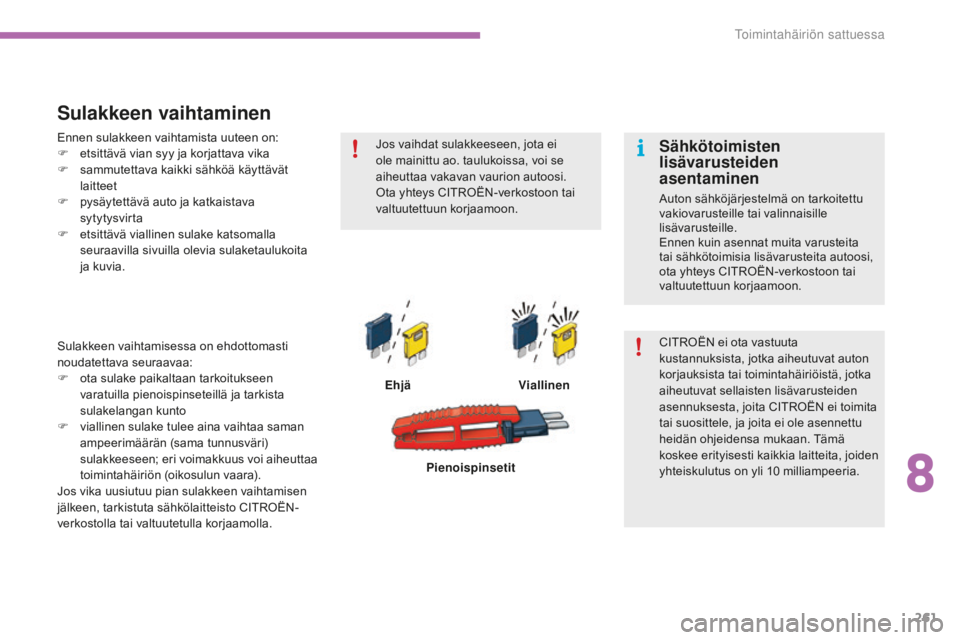

Sulakkeen vaihtaminen
EhjäViallinen
Sulakkeen vaihtamisessa on ehdottomasti
noudatettava seuraavaa:
F ot
a sulake paikaltaan tarkoitukseen
varatuilla pienoispinseteillä ja tarkista
sulakelangan kunto
F
vi

allinen sulake tulee aina vaihtaa saman
ampeerimäärän (sama tunnusväri)
sulakkeeseen; eri voimakkuus voi aiheuttaa
toimintahäiriön (oikosulun vaara).
Jos vika uusiutuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto CITROËN-
verkostolla tai valtuutetulla korjaamolla. Pienoispinsetit
Jos vaihdat sulakkeeseen, jota ei
ole mainittu ao. taulukoissa, voi se
aiheuttaa vakavan vaurion autoosi.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
CITROËN ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarusteiden
asennuksesta, joita CITROËN ei toimita
tai suosittele, ja joita ei ole asennettu
heidän ohjeidensa mukaan. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10
m
illiampeeria.
Sähkötoimisten
lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Ennen sulakkeen vaihtamista uuteen on:
F
et

sittävä vian syy ja korjattava vika
F
sa

mmutettava kaikki sähköä käyttävät
laitteet
F py
säytettävä auto ja katkaistava
sytytysvirta
F
et

sittävä viallinen sulake katsomalla
seuraavilla sivuilla olevia sulaketaulukoita
ja kuvia.
8
Toimintahäiriön sattuessa

262
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

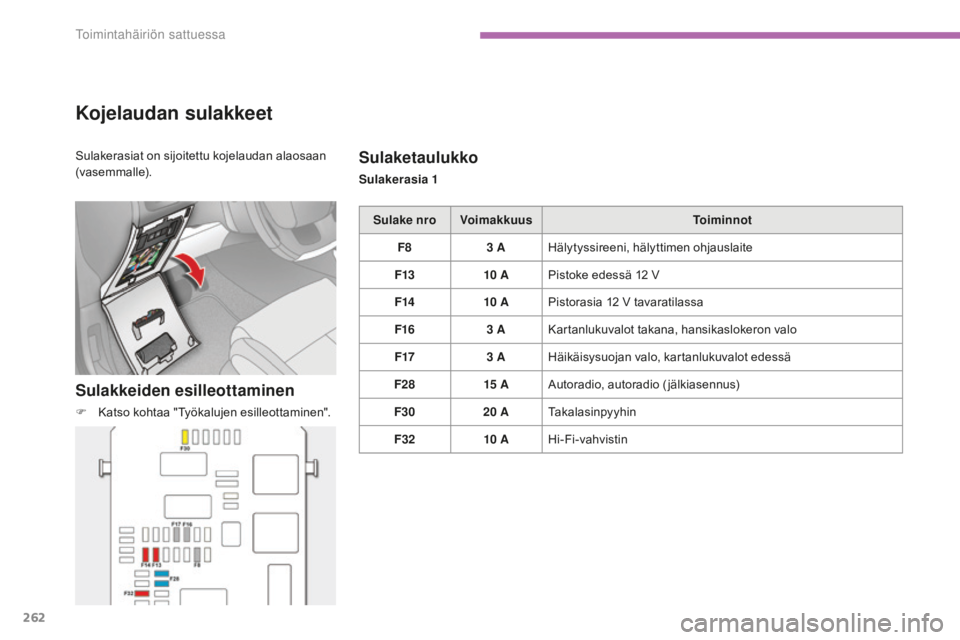

Kojelaudan sulakkeet
Sulakkeiden esilleottaminen
F Katso kohtaa "Työkalujen esilleottaminen".
Sulaketaulukko
Sulakerasia 1Sulake nro Voimakkuus Toiminnot
F8 3
AH

älytyssireeni, hälyttimen ohjauslaite
F13 10
AP

istoke edessä 12
V
F

14 10
AP

istorasia 12
V t
avaratilassa
F16 3
AK

artanlukuvalot takana, hansikaslokeron valo
F17 3
AH

äikäisysuojan valo, kartanlukuvalot edessä
F28 15
AAut

oradio, autoradio (jälkiasennus)
F30 20
AT

akalasinpyyhin
F32 10
AH

i-Fi-vahvistin
Sulakerasiat on sijoitettu kojelaudan alaosaan
(vasemmalle).
Toimintahäiriön sattuessa

263
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

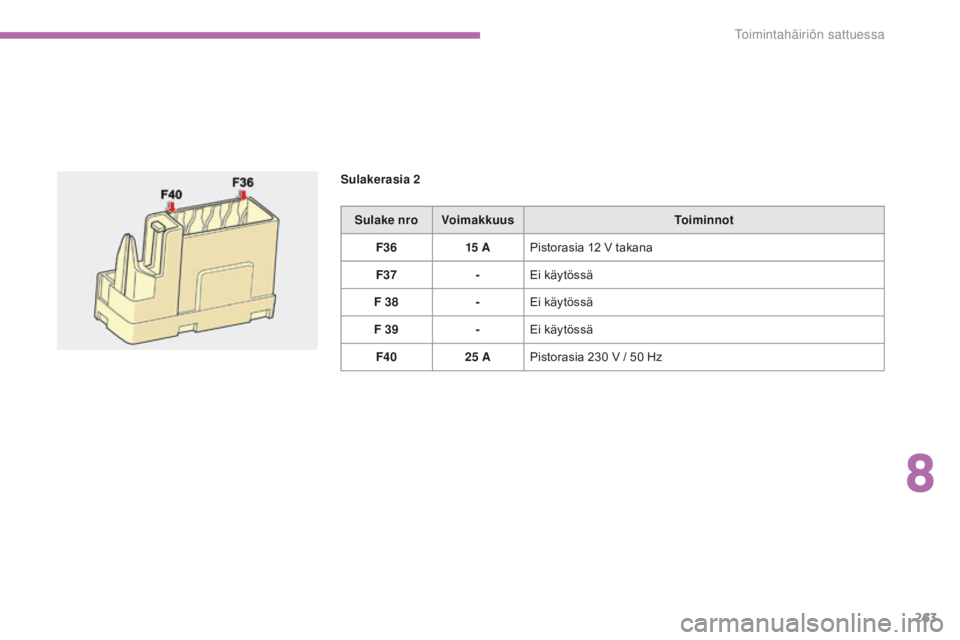

Sulake nroVoimakkuus Toiminnot
F36 15
AP

istorasia 12
V t
akana
F37 -Ei käytössä
F 38 -Ei käytössä
F 39 -Ei käytössä
F40 25
AP

istorasia 230
V / 5
0
H
z
Sulakerasia 2
8
Toimintahäiriön sattuessa

264
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015
Sulake nroVoimakkuus Toiminnot
F19 30
AT

uulilasinpyyhkimen hidas / nopea pyyhintä
F20 15
AE

tu- ja takalasinpesimien pumppu
F21 20
AL

ampunpesimien pumppu
F22 15
AÄ

änimerkki
F23 15
AO

ikea kaukovalo
F24 15
AVa

sen kaukovalo
F27 5
AV

asen lähivalo
F28 5
AO

ikea lähivalo

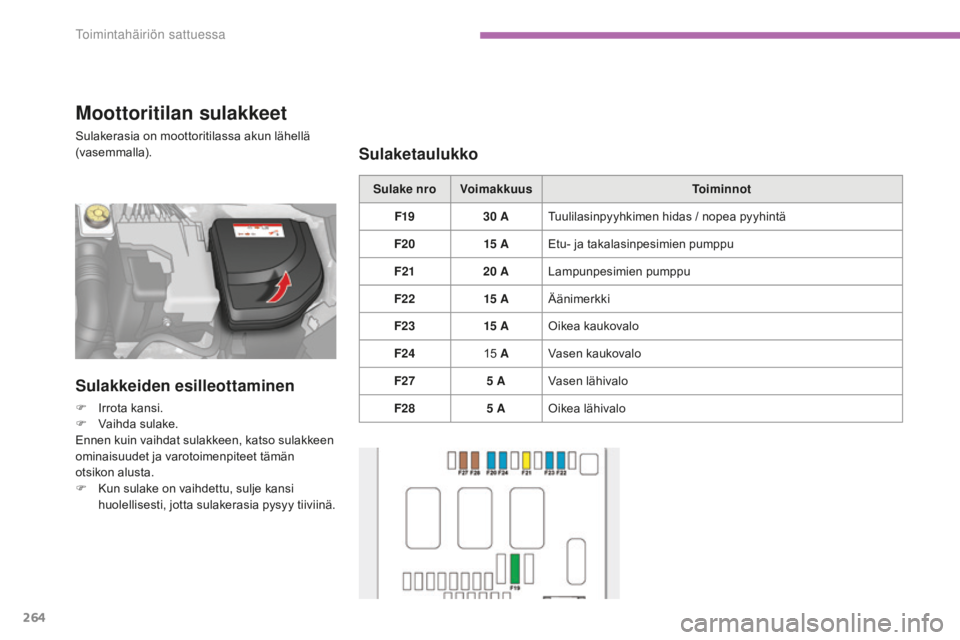

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä
(vasemmalla).
Sulakkeiden esilleottaminen
F Irrota kansi.
F Vai hda sulake.
Ennen kuin vaihdat sulakkeen, katso sulakkeen
ominaisuudet ja varotoimenpiteet tämän
otsikon alusta.
F
Ku

n sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä.
Sulaketaulukko
Toimintahäiriön sattuessa

265
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

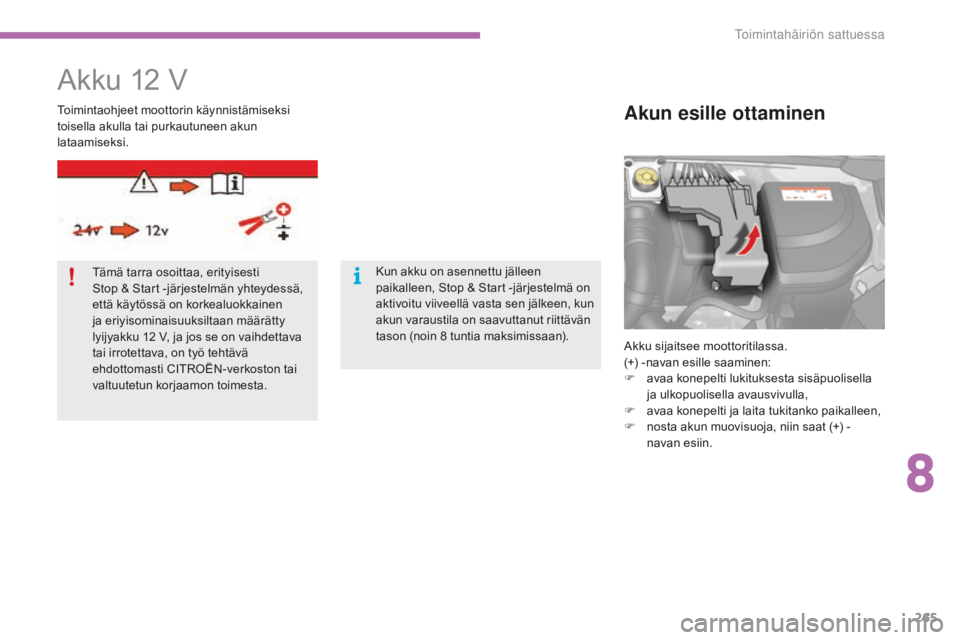

Akku 12 V
Akku sijaitsee moottoritilassa.
(+) -navan esille saaminen:
F
av
aa konepelti lukituksesta sisäpuolisella
ja ulkopuolisella avausvivulla,
F
av

aa konepelti ja laita tukitanko paikalleen,
F
no

sta akun muovisuoja, niin saat (+) -
navan esiin.
Akun esille ottaminenToimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Tämä tarra osoittaa, erityisesti
Stop & Start -järjestelmän yhteydessä,
että käytössä on korkealuokkainen
ja eriyisominaisuuksiltaan määrätty
lyijyakku 12
V

, ja jos se on vaihdettava
tai irrotettava, on työ tehtävä
ehdottomasti CITROËN-verkoston tai
valtuutetun korjaamon toimesta. Kun akku on asennettu jälleen
paikalleen, Stop & Start -järjestelmä on
aktivoitu viiveellä vasta sen jälkeen, kun
akun varaustila on saavuttanut riittävän
tason (noin 8
t

untia maksimissaan).
8
Toimintah

266
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

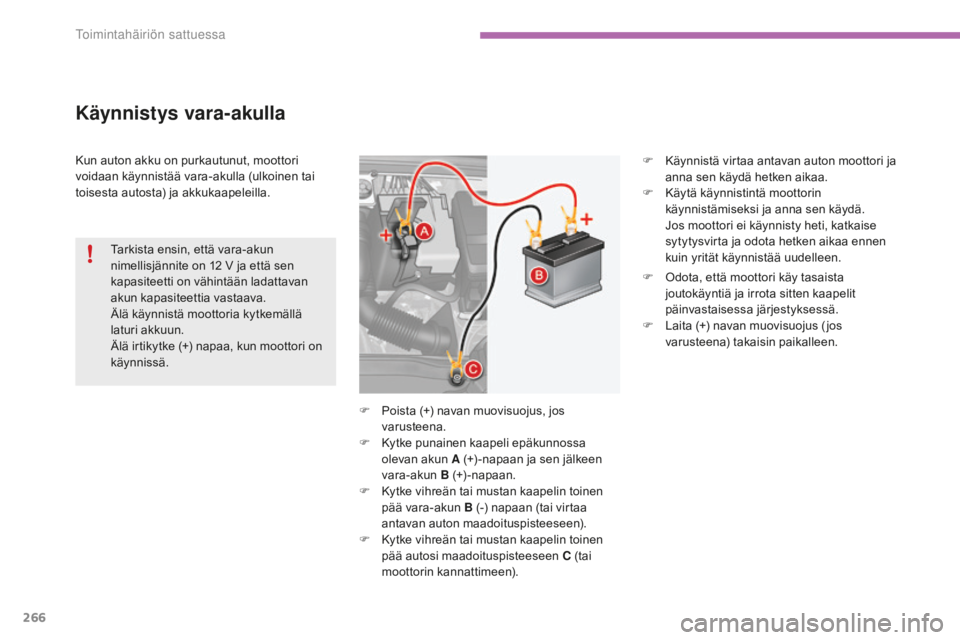

Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja akkukaapeleilla.
Käynnistys vara-akulla
Tarkista ensin, että vara-akun
nimellisjännite on 12 V ja että sen
kapasiteetti on vähintään ladattavan
akun kapasiteettia vastaava.
Älä käynnistä moottoria kytkemällä
laturi akkuun.
Älä irtikytke (+) napaa, kun moottori on
käynnissä. F
Kä

ynnistä virtaa antavan auton moottori ja
anna sen käydä hetken aikaa.
F
Kä
ytä käynnistintä moottorin
käynnistämiseksi ja anna sen käydä.
Jo
s moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa ennen
kuin yrität käynnistää uudelleen.
F
Po

ista (+) navan muovisuojus, jos
varusteena.
F
Ky

tke punainen kaapeli epäkunnossa
olevan akun A (+) -napaan ja sen jälkeen
vara-akun B (+)-napaan.
F
Ky

tke vihreän tai mustan kaapelin toinen
pää vara-akun B (-) napaan (tai virtaa
antavan auton maadoituspisteeseen).
F
Ky

tke vihreän tai mustan kaapelin toinen
pää autosi maadoituspisteeseen C (tai
moottorin kannattimeen). F
Od

ota, että moottori käy tasaista
joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.
F
La

ita (+) navan muovisuojus ( jos
varusteena) takaisin paikalleen.
Toimintahäiriön sattuessa

267
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

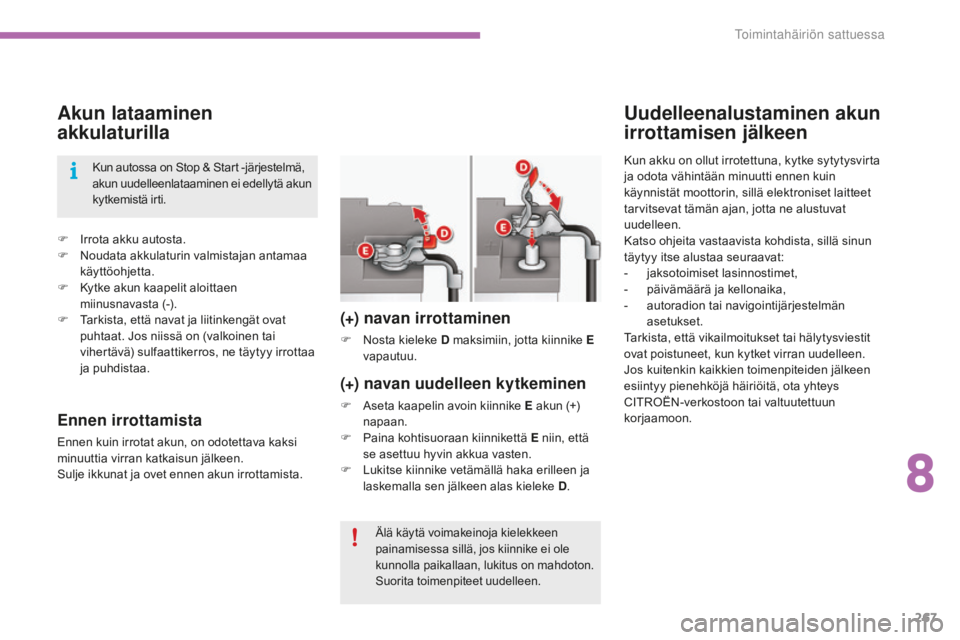

Akun lataaminen
akkulaturilla
F Irrota akku autosta.
F No udata akkulaturin valmistajan antamaa
käyttöohjetta.
F
Ky

tke akun kaapelit aloittaen
miinusnavasta (-).
F
Ta

rkista, että navat ja liitinkengät ovat
puhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy irrottaa
ja puhdistaa.
Uudelleenalustaminen akun
irrottamisen jälkeen
Kun akku on ollut irrotettuna, kytke sytytysvirta
ja odota vähintään minuutti ennen kuin
käynnistät moottorin, sillä elektroniset laitteet
tarvitsevat tämän ajan, jotta ne alustuvat
uudelleen.
Katso ohjeita vastaavista kohdista, sillä sinun
täytyy itse alustaa seuraavat:
-
ja

ksotoimiset lasinnostimet,
-
pä

ivämäärä ja kellonaika,
-
au

toradion tai navigointijärjestelmän
asetukset.
Tarkista, että vikailmoitukset tai hälytysviestit
ovat poistuneet, kun kytket virran uudelleen.
Jos kuitenkin kaikkien toimenpiteiden jälkeen
esiintyy pienehköjä häiriöitä, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
(+) navan uudelleen kytkeminen
F Aseta kaapelin avoin kiinnike E akun (+)
napa an.
F
Pa

ina kohtisuoraan kiinnikettä E niin, että
se asettuu hyvin akkua vasten.
F
Lu

kitse kiinnike vetämällä haka erilleen ja
laskemalla sen jälkeen alas kieleke D .
(+) navan irrottaminen
F Nosta kieleke D maksimiin, jotta kiinnike E
v
apautuu.
Älä käytä voimakeinoja kielekkeen
painamisessa sillä, jos kiinnike ei ole
kunnolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen.
Kun autossa on Stop & Start -järjestelmä,
akun uudelleenlataaminen ei edellytä akun
kytkemistä irti.
Ennen irrottamista
Ennen kuin irrotat akun, on odotettava kaksi
minuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrottamista.
8
Toimintahäiriön sattuessa

268
C4-2_fi_Chap08_en-cas-de-panne_ed02-2015

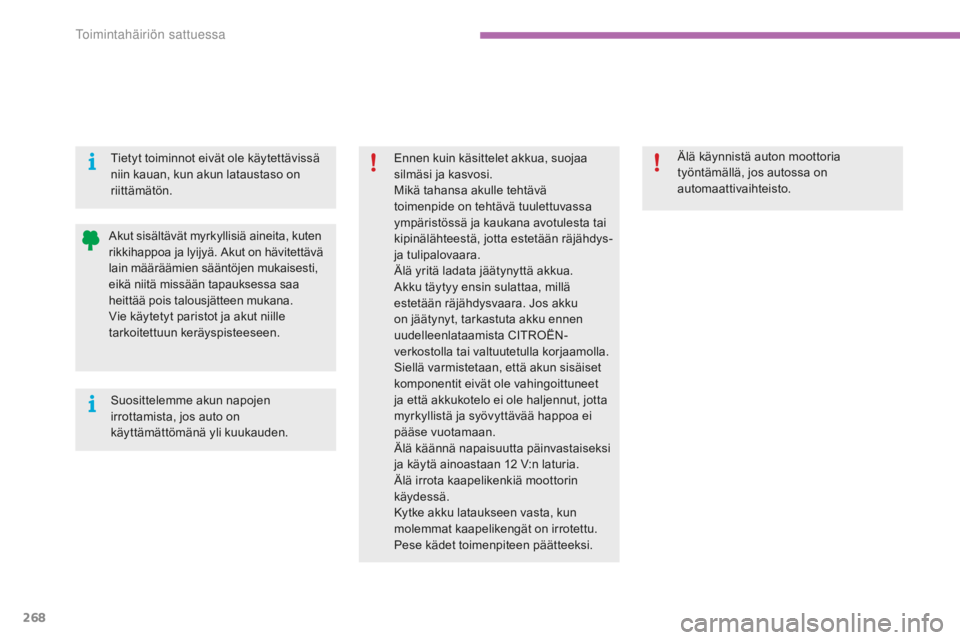

Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä
toimenpide on tehtävä tuulettuvassa
ympäristössä ja kaukana avotulesta tai
kipinälähteestä, jotta estetään räjähdys-
ja tulipalovaara.
Älä yritä ladata jäätynyttä akkua.
Akku täytyy ensin sulattaa, millä
estetään räjähdysvaara. Jos akku
on jäätynyt, tarkastuta akku ennen
uudelleenlataamista CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Siellä varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet
ja että akkukotelo ei ole haljennut, jotta
myrkyllistä ja syövyttävää happoa ei
pääse vuotamaan.
Älä käännä napaisuutta päinvastaiseksi
ja käytä ainoastaan 12
V
:n laturia.
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irrotettu.
Pese kädet toimenpiteen päätteeksi. Älä käynnistä auton moottoria
työntämällä, jos autossa on
automaattivaihteisto.
Tietyt toiminnot eivät ole käytettävissä
niin kauan, kun akun lataustaso on
riittämätön.
Suosittelemme akun napojen
irrottamista, jos auto on
käyttämättömänä yli kuukauden.
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä. Akut on hävitettävä
lain määräämien sääntöjen mukaisesti,
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
