CITROEN C4 2017 Omistajan Käsikirjat (in Finnish)

29
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

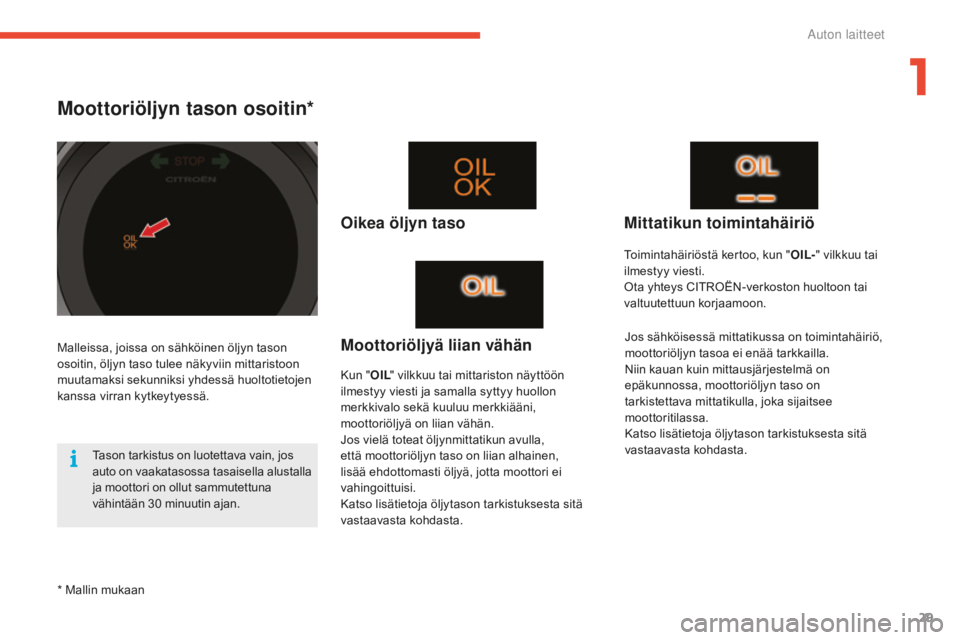

Moottoriöljyn tason osoitin*
Oikea öljyn taso
Kun "OIL" vilkkuu tai mittariston näyttöön
ilmestyy viesti ja samalla syttyy huollon
merkkivalo sekä kuuluu merkkiääni,
moottoriöljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Katso lisätietoja öljytason tarkistuksesta sitä
vastaavasta kohdasta.
Mittatikun toimintahäiriö
Jos sähköisessä mittatikussa on toimintahäiriö,
moottoriöljyn tasoa ei enää tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
moottoritilassa.
Katso lisätietoja öljytason tarkistuksesta sitä
vastaavasta kohdasta.Moottoriöljyä liian vähän
Toimintahäiriöstä kertoo, kun " OIL-" vilkkuu tai
ilmestyy viesti.
Ota yhteys CITROËN-verkoston huoltoon tai
valtuutettuun korjaamoon.
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi yhdessä huoltotietojen
kanssa virran kytkeytyessä.
* Mallin mukaan Tason tarkistus on luotettava vain, jos
auto on vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna
vähintään 30
min

uutin ajan.
1
Auton laitteet

30
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

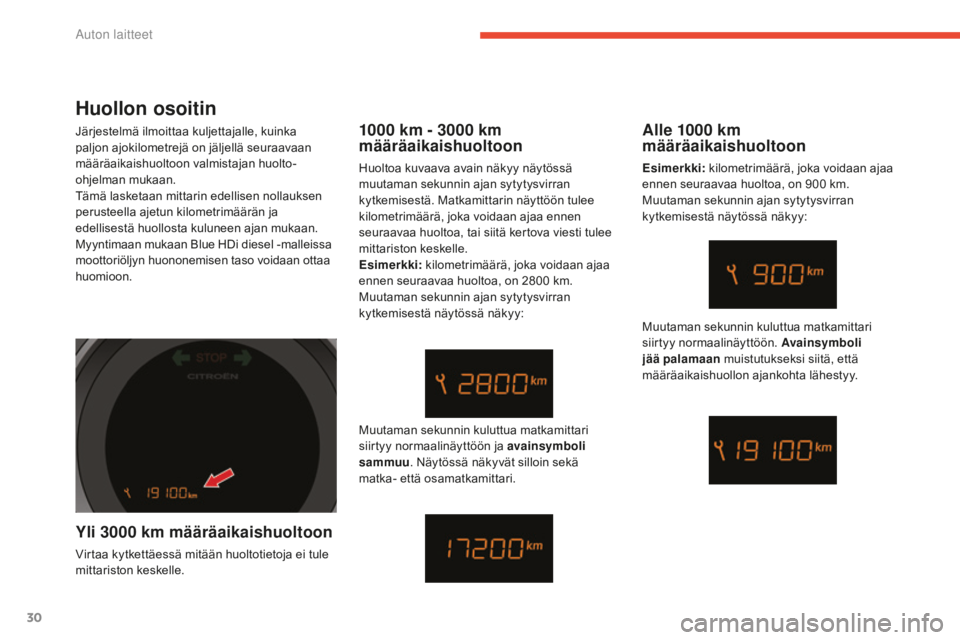

Huollon osoitin
Järjestelmä ilmoittaa kuljettajalle, kuinka
paljon ajokilometrejä on jäljellä seuraavaan
määräaikaishuoltoon valmistajan huolto-
ohjelman mukaan.
Tämä lasketaan mittarin edellisen nollauksen
perusteella ajetun kilometrimäärän ja
edellisestä huollosta kuluneen ajan mukaan.
Myyntimaan mukaan Blue HDi diesel -malleissa
moottoriöljyn huononemisen taso voidaan ottaa
huomioon.
Yli 3000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja ei tule
mittariston keskelle.
1000 km - 3000 km
mä äräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä
muutaman sekunnin ajan sytytysvirran
kytkemisestä. Matkamittarin näyttöön tulee
kilometrimäärä, joka voidaan ajaa ennen
seuraavaa huoltoa, tai siitä kertova viesti tulee
mittariston keskelle.
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 2800
k

m.
Muutaman sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Alle 1000 km
mä äräaikaishuoltoon
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 900 k m.
Muutaman sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Muutaman sekunnin kuluttua matkamittari
siirtyy normaalinäyttöön ja avainsymboli
sammuu . Näytössä näkyvät silloin sekä
matka- että osamatkamittari. Muutaman sekunnin kuluttua matkamittari
siirtyy normaalinäyttöön.
Avainsymboli
jää palamaan muistutukseksi siitä, että
määräaikaishuollon ajankohta lähestyy.
Auton laitteet

31
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

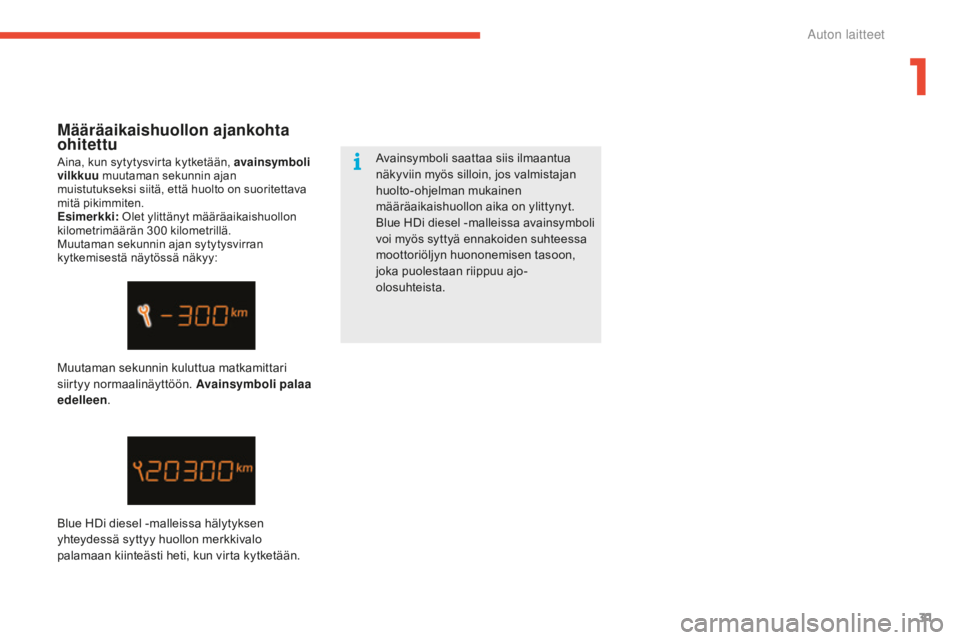

Määräaikaishuollon ajankohta
ohitettu
Aina, kun sytytysvirta kytketään, avainsymboli
vilkkuu muutaman sekunnin ajan
muistutukseksi siitä, että huolto on suoritettava
mitä pikimmiten.
Esimerkki: Olet ylittänyt määräaikaishuollon
kilometrimäärän 300
ki

lometrillä.
Muutaman sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Muutaman sekunnin kuluttua matkamittari
siirtyy normaalinäyttöön. Avainsymboli palaa
edelleen .
Blue HDi diesel -malleissa hälytyksen
yhteydessä syttyy huollon merkkivalo
palamaan kiinteästi heti, kun virta kytketään. Avainsymboli saattaa siis ilmaantua
näkyviin myös silloin, jos valmistajan
huolto-ohjelman mukainen
määräaikaishuollon aika on ylittynyt.
Blue HDi diesel -malleissa avainsymboli
voi myös syttyä ennakoiden suhteessa
moottoriöljyn huononemisen tasoon,
joka puolestaan riippuu ajo-
olosuhteista.
1
Auton laitteet

32
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

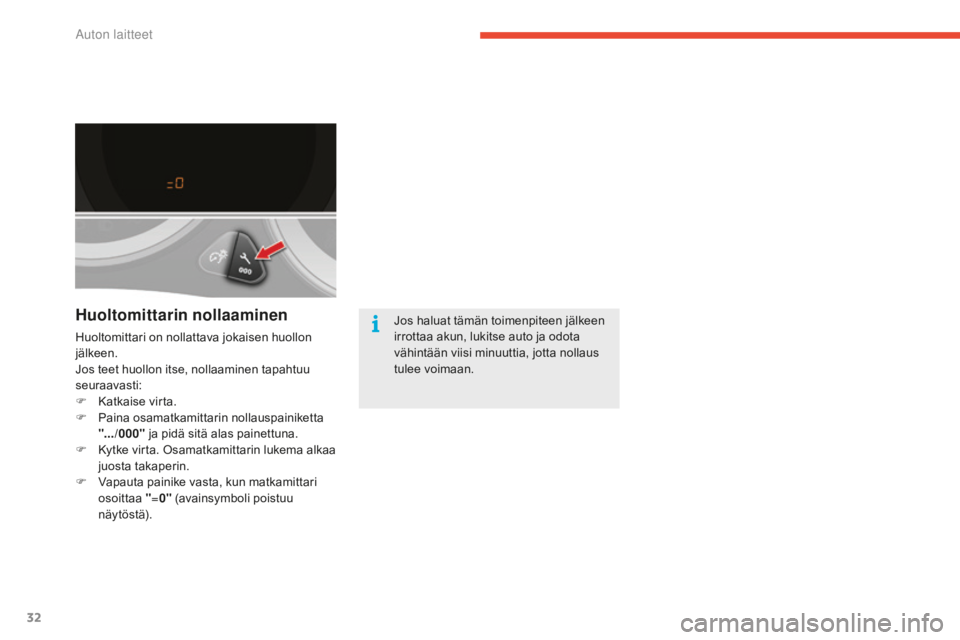

Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen huollon
jälkeen.
Jos teet huollon itse, nollaaminen tapahtuu
seuraavasti:
F
Ka
tkaise virta.
F
Pa

ina osamatkamittarin nollauspainiketta
".../000" ja pidä sitä alas painettuna.
F
Ky

tke virta. Osamatkamittarin lukema alkaa
juosta takaperin.
F
Va

pauta painike vasta, kun matkamittari
osoittaa "= 0" (avainsymboli poistuu
näy tö st ä). Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus
tulee voimaan.
Auton laitteet

33
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

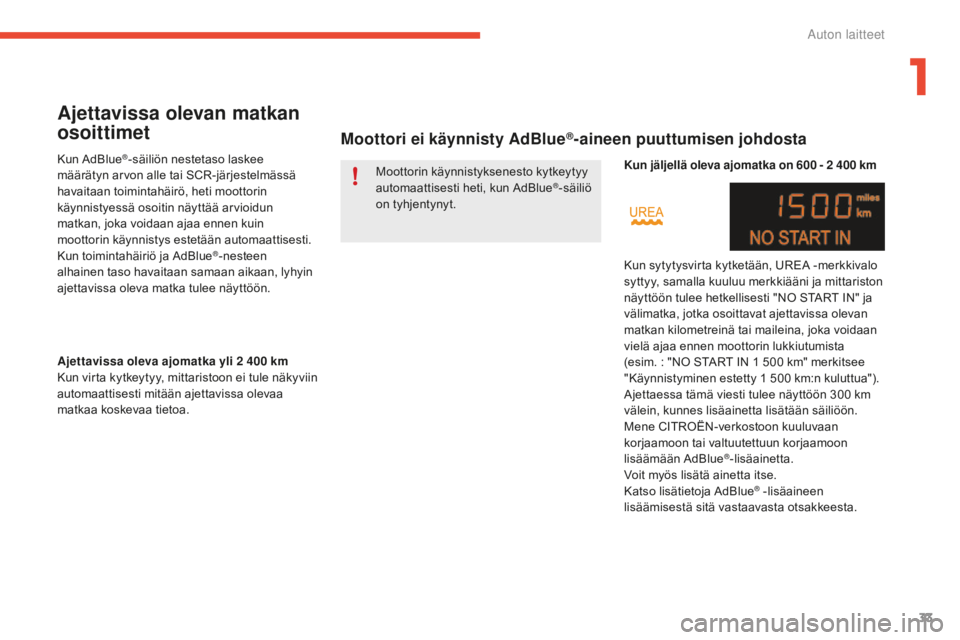

Ajettavissa olevan matkan
osoittimet
Kun AdBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja AdBlue
®-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.
Moottori ei käynnisty AdBlue®-aineen puuttumisen johdosta
Ajettavissa oleva ajomatka yli 2 400 km
Ku n virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa. Kun jäljellä oleva ajomatka on 600
- 2 4

00
k
m
Kun sytytysvirta kytketään, UREA -merkkivalo
syttyy, samalla kuuluu merkkiääni ja mittariston
näyttöön tulee hetkellisesti "NO START IN" ja
välimatka, jotka osoittavat ajettavissa olevan
matkan kilometreinä tai maileina, joka voidaan
vielä ajaa ennen moottorin lukkiutumista
(esim. : "NO START IN 1 5 00 k m" merkitsee
"Käynnistyminen estetty 1
5

00
k
m:n kuluttua").
Ajettaessa tämä viesti tulee näyttöön 300
k

m
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso lisätietoja AdBlue
® -lisäaineen
lisäämisestä sitä vastaavasta otsakkeesta.
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue
®-säiliö
on tyhjentynyt.
1
Auton laitteet

34
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

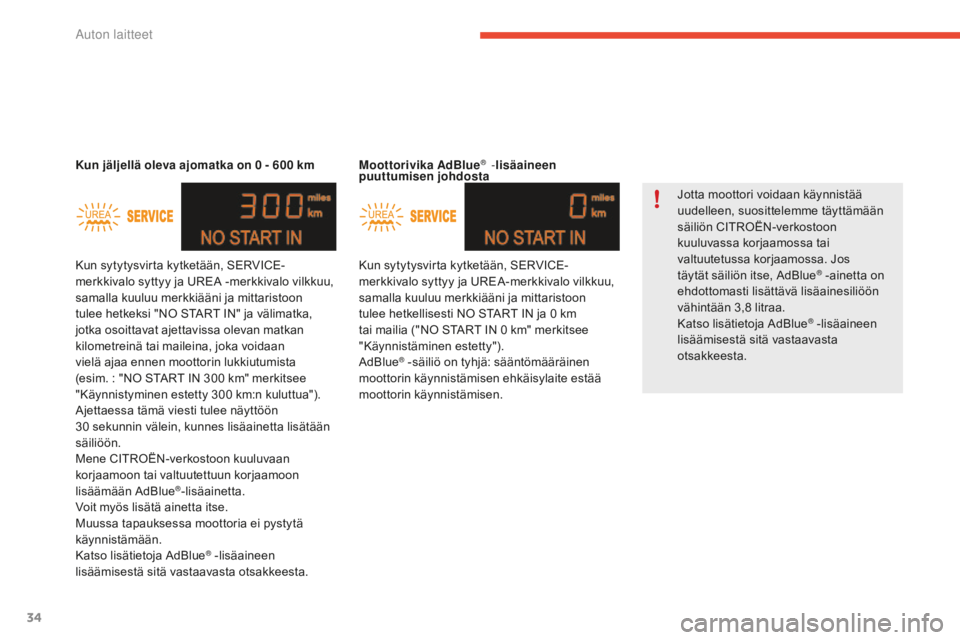

Moottorivika AdBlue® -lisäaineen
puuttumisen johdosta
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja mittaristoon
tulee hetkellisesti NO START IN ja 0
k

m
tai mailia ("NO START IN 0
k

m" merkitsee
"Käynnistäminen estetty").
AdBlue
® -säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen.
Kun jäljellä oleva ajomatka on 0
- 6

00
k

m
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA -merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja mittaristoon
tulee hetkeksi "NO START IN" ja välimatka,
jotka osoittavat ajettavissa olevan matkan
kilometreinä tai maileina, joka voidaan
vielä ajaa ennen moottorin lukkiutumista
(esim. : "NO START IN 300 k
m" merkitsee
"Käynnistyminen estetty 300
k

m:n kuluttua").
Ajettaessa tämä viesti tulee näyttöön
30
s

ekunnin välein, kunnes lisäainetta lisätään
säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Muussa tapauksessa moottoria ei pystytä
käynnistämään.
Katso lisätietoja AdBlue
® -lisäaineen
lisäämisestä sitä vastaavasta otsakkeesta. Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa. Jos
täytät säiliön itse, AdBlue
® -ainetta on
ehdottomasti lisättävä lisäainesiliöön
vähintään 3,8
l

itraa.
Katso lisätietoja AdBlue
® -lisäaineen
lisäämisestä sitä vastaavasta
otsakkeesta.
Auton laitteet

35
C4-2_fi_Chap01_instruments-de-bord_ed02-2015
Kun SCR-järjestelmässä havaitaan toimintahäiriö
Kun toimintahäiriö havaitaan
Merkkivalot UREA ja SERVICE sekä moottorin
automaattisen diagnosoinnin merkkivalo
syttyvät, samalla kuuluu merkkiääni ja viesti
Emissions fault tulee näkyviin.
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen
aikana niin kauan kuin toimintahäiriön syy on
olemassa.Sallitun ajomäärän aikana

(1
1

00
k
m - 0
k
m)
Jos SCR-järjestelmän toimintahäiriö
vahvistetaan (kun on ajettu 50
k

m niin, että
toimintahäiriön varoitus on pysyvästi näytössä),
SERVICE sekä moottorin automaattisen
diagnosoinnin merkkivalo syttyvät ja UREA-
merkkivalo vilkkuu, samalla kuuluu merkkiääni
ja mittaristoon tulee hetkeksi NO START IN ja
välimatka, joka näyttää matkan (km/maili), joka
voidaan vielä ajaa ennen moottorin lukittumista
(esim. "NO START IN 600
k

m" merkitsee
"Käynnistäminen estetty 600
k

m:n kuluttua).
Moottorin käynnistyksenesto kytkeytyy automaattisesti, kun on ajettu yli 1
1

00
k
m SCR-järjestelmän toimintahäiriön toteamisen jälkeen.
Tarkistuta järjestelmä niin pian kuin mahdollista CITROËN-verkostolla tai valtuutetussa korjaamossa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty. Ajettaessa tämä viesti tulee näyttöön
30
s

ekunnin välein, kunnes SCR-järjestelmän
toimintahäiriö korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria.
1
Auton laitteet

36
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

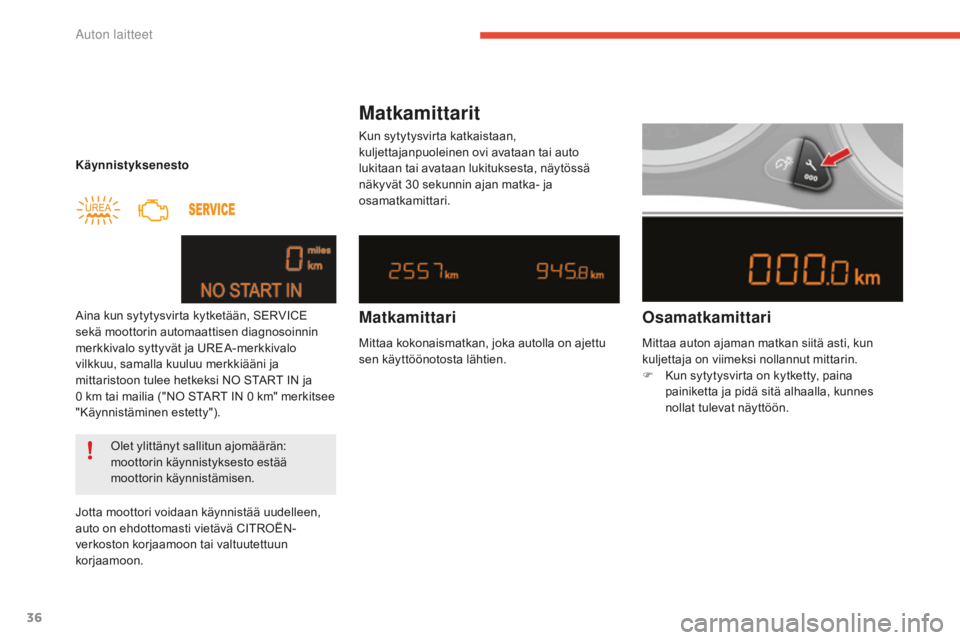

Käynnistyksenesto
Aina kun sytytysvirta kytketään, SERVICE
sekä moottorin automaattisen diagnosoinnin
merkkivalo syttyvät ja UREA-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja
mittaristoon tulee hetkeksi NO START IN ja
0
k
m tai mailia ("NO START IN 0
k
m" merkitsee
"Käynnistäminen estetty").
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon. Olet ylittänyt sallitun ajomäärän:
moottorin käynnistyksesto estää
moottorin käynnistämisen.
Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, näytössä
näkyvät 30
s

ekunnin ajan matka- ja
osamatkamittari.
Osamatkamittari
Matkamittari
Mittaa kokonaismatkan, joka autolla on ajettu
sen käyttöönotosta lähtien. Mittaa auton ajaman matkan siitä asti, kun
kuljettaja on viimeksi nollannut mittarin.
F
Ku

n sytytysvirta on kytketty, paina
painiketta ja pidä sitä alhaalla, kunnes
nollat tulevat näyttöön.
Auton laitteet

37
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

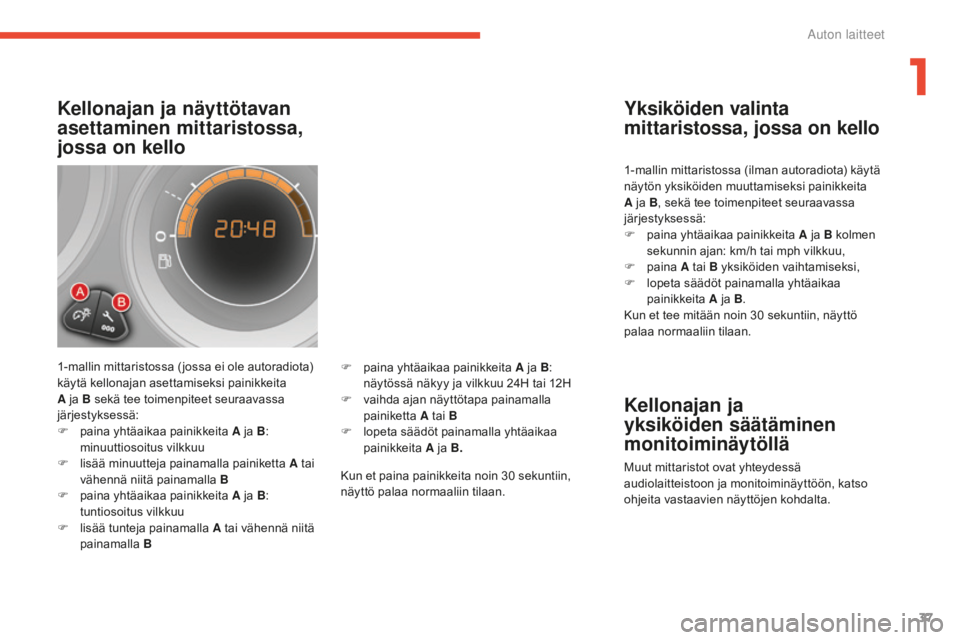

Kellonajan ja näyttötavan
asettaminen mittaristossa,
jossa on kello
1-mallin mittaristossa ( jossa ei ole autoradiota)
käytä kellonajan asettamiseksi painikkeita
A ja B sekä tee toimenpiteet seuraavassa
järjestyksessä:
F
pai
na yhtäaikaa painikkeita A ja B:
minuuttiosoitus vilkkuu
F
li

sää minuutteja painamalla painiketta A tai
vähennä niitä painamalla B
F
pai

na yhtäaikaa painikkeita A ja B:
tuntiosoitus vilkkuu
F
li

sää tunteja painamalla A tai vähennä niitä
painamalla B Kun et paina painikkeita noin 30
s

ekuntiin,
näyttö palaa normaaliin tilaan. 1-mallin mittaristossa (ilman autoradiota) käytä
näytön yksiköiden muuttamiseksi painikkeita
A ja B
, sekä tee toimenpiteet seuraavassa
järjestyksessä:
F
pai
na yhtäaikaa painikkeita
A ja B kolmen
sekunnin ajan: km/h tai mph vilkkuu,
F
paina

A tai B yksiköiden vaihtamiseksi,
F
lo
peta säädöt painamalla yhtäaikaa
painikkeita A ja B.
Kun et tee mitään noin 30
s
ekuntiin, näyttö
palaa normaaliin tilaan.
Yksiköiden valinta
mittaristossa, jossa on kello
Kellonajan ja
yksiköiden säätäminen
monitoiminäytöllä
Muut mittaristot ovat yhteydessä
audiolaitteistoon ja monitoiminäyttöön, katso
ohjeita vastaavien näyttöjen kohdalta.
F
pai

na yhtäaikaa painikkeita
A ja B:
näytössä näkyy ja vilkkuu 24H tai 12H
F
va

ihda ajan näyttötapa painamalla
painiketta A tai B
F
lo

peta säädöt painamalla yhtäaikaa
painikkeita A ja B.
1
Auton laitteet

38
C4-2_fi_Chap01_instruments-de-bord_ed02-2015

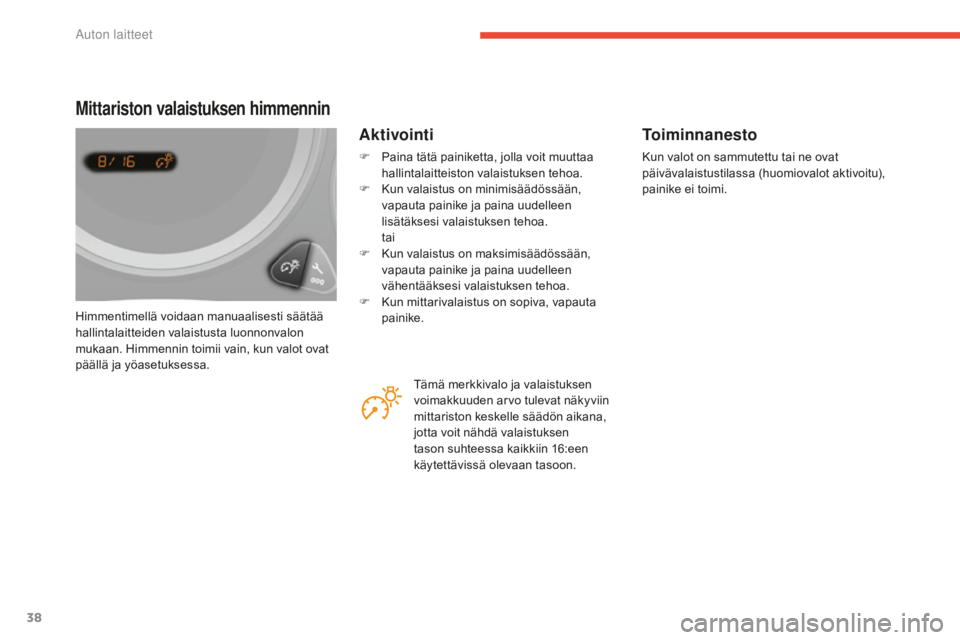

Himmentimellä voidaan manuaalisesti säätää
hallintalaitteiden valaistusta luonnonvalon
mukaan. Himmennin toimii vain, kun valot ovat
päällä ja yöasetuksessa.
Mittariston valaistuksen himmennin
Aktivointi
F Paina tätä painiketta, jolla voit muuttaa
hallintalaitteiston valaistuksen tehoa.
F
Ku

n valaistus on minimisäädössään,
vapauta painike ja paina uudelleen
lisätäksesi valaistuksen tehoa.
tai
F Ku

n valaistus on maksimisäädössään,
vapauta painike ja paina uudelleen
vähentääksesi valaistuksen tehoa.
F
Ku

n mittarivalaistus on sopiva, vapauta
painike.
Toiminnanesto
Kun valot on sammutettu tai ne ovat
päivävalaistustilassa (huomiovalot aktivoitu),
painike ei toimi.
Tämä merkkivalo ja valaistuksen
voimakkuuden arvo tulevat näkyviin
mittariston keskelle säädön aikana,
jotta voit nähdä valaistuksen
tason suhteessa kaikkiin 16:een
käytettävissä olevaan tasoon.
Auton laitteet
