CITROEN C4 2021 Instructieboekjes (in Dutch)

179
In geval van pech

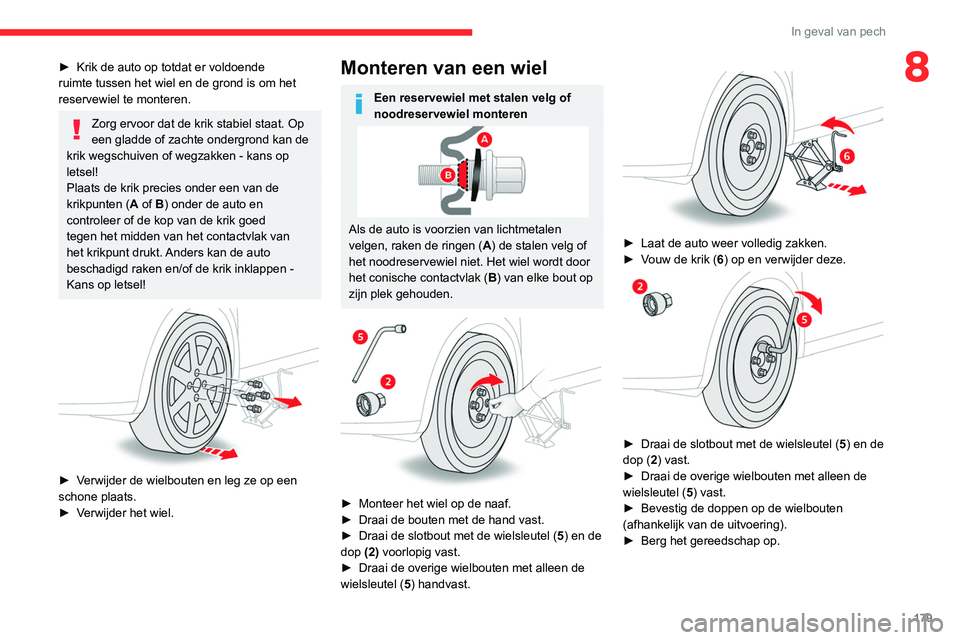

8► Krik de auto op totdat er voldoende
ruimte tussen het wiel en de grond is om het
reservewiel te monteren.
Zorg ervoor dat de krik stabiel staat. Op
een gladde of zachte ondergrond kan de
krik wegschuiven of wegzakken - kans op
letsel!
Plaats de krik precies onder een van de
krikpunten ( A of B) onder de auto en
controleer of de kop van de krik goed
tegen het midden van het contactvlak van
het krikpunt drukt. Anders kan de auto
beschadigd raken en/of de krik inklappen -
Kans op letsel!


► Verwijder de wielbouten en leg ze op een
schone plaats.
►

V
erwijder het wiel.
Monteren van een wiel
Een reservewiel met stalen velg of
noodreservewiel monteren
Als de auto is voorzien van lichtmetalen
velgen, raken de ringen ( A) de stalen velg of
het noodreservewiel niet. Het wiel wordt door
het conische contactvlak ( B) van elke bout op
zijn plek gehouden.


► Monteer het wiel op de naaf.
► Draai de bouten met de hand vast.
►

Draai de slotbout met de wielsleutel ( 5

) en de
dop
(2) voorlopig vast.
►

Draai de overige wielbouten met alleen de
wielsleutel ( 5

) handvast.


► Laat de auto weer volledig zakken.
► V ouw de krik (6) op en verwijder deze.


► Draai de slotbout met de wielsleutel ( 5 ) en de
dop (2) vast.
►

Draai de overige wielbouten met alleen de
wielsleutel ( 5

) vast.
►

Bevestig de doppen op de wielbouten
(afhankelijk van de uitvoering).
►


Berg het gereedschap op.

180
In geval van pech
Als u dit type gloeilamp moet vervangen, neem dan contact op met een CITROËN-
dealer of een gekwalificeerde werkplaats.
Raak gloeilampen met ledtechnologie niet
aan - gevaar van elektrocutie!
Verlichting vóór
Uitvoering met ledkoplampen

1. Dagrijverlichting/Parkeerlichten
2. Dimlicht
3. Groot licht
4. Richtingaanwijzers
5. Mistlampen
Na het verwisselen van een wiel
Met een noodreservewiel
Schakel bepaalde rijhulpsystemen uit (Active
Safety Brake, Adaptieve cruise control enz.).
Rijd niet sneller dan 80
km/h.
Het is niet toegestaan om met meer dan één
noodreservewiel te rijden.
Ga naar het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Laat het aantrekkoppel van de bouten van het
reservewiel en de bandenspanning nakijken.
Laat de lekke band controleren. Na inspectie
kan de monteur u vertellen of de band
kan worden gerepareerd of moet worden
vervangen.
Een lamp vervangen
Onder bepaalde weersomstandigheden
(zoals een lage temperatuur of vocht)
kan er een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
ontstaan; dit verdwijnt als de lampen enkele
minuten branden.
Kijk nooit van dichtbij in de lichtbundel
van ledlampen. U kunt daarbij ernstig
oogletsel oplopen!


De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:
–

Gebruik voor het schoonmaken van de
koplampen nooit een droge doek of een
schuur-, schoonmaak- of oplosmiddel.
–


Gebruik een spons met zeepwater of een
pH-neutraal product.
–


W

anneer u met een hogedrukreiniger
hardnekkig vuil probeert te verwijderen,
houd de straal dan nooit langdurig op
de koplampen, de achterlichten en de
randen ervan gericht, om beschadiging
van de vernislaag en de afdichtrubbers te
voorkomen.
Bij het vervangen van lampen moet het
contact en de koplampen/lampen
minstens enkele minuten zijn uitgeschakeld
- risico op ernstige brandwonden!
Raak de lamp niet met de vingers aan, maar
gebruik een niet-pluizende doek.
Het is van belang dat u uitsluitend lampen
van het type anti-ultraviolet (UV) gebruikt om
beschadiging van de koplamp te voorkomen.
Vervang een kapotte lamp altijd door een
nieuwe lamp met dezelfde specificaties.
Vervang de lampen per paar om onbalans in
de verlichting te voorkomen.
Terugplaatsen van de lampunits
Voer de handelingen voor het
terugplaatsen in de omgekeerde volgorde van
het verwijderen uit.
Koplampen en andere
verlichting met ledlampen
Afhankelijk van de uitvoering zijn de betreffende
typen (kop)lampen:
–

Koplampen met ledtechnologie.
–


Mistlampen vóór
.
–

Dagrijverlichting / parkeerlichten.
–

Zijknipperlichten.
–

V
erlichting zijkant.
–

Derde remlicht.
–

Kentekenplaatverlichting.

181
In geval van pech
8Als u dit type gloeilamp moet vervangen, neem dan contact op met een CITROËN-
dealer of een gekwalificeerde werkplaats.
Raak gloeilampen met ledtechnologie niet
aan - gevaar van elektrocutie!
Verlichting vóór
Uitvoering met ledkoplampen

1. Dagrijverlichting/Parkeerlichten
2. Dimlicht
3. Groot licht
4. Richtingaanwijzers
5. Mistlampen
Uitvoering met halogeenkoplampen
1.Dagrijverlichting/parkeerlichten (led)
2. Groot licht (H7)
3. Dimlicht (H7)
4. Richtingaanwijzers (PY21W)
5. Mistlampen (led)
De motorkap openen/toegang tot de
lampen
Wees voorzichtig wanneer de motor heet is -
kans op brandwonden!
Wees voorzichtig met voorwerpen of kleding
die in de bladen van de koelventilator kunnen
komen - kans op verstikking!
Halogeenlampen (Hx)
Controleer om verzekerd te zijn van een
goede verlichtingskwaliteit of de lamp op de
juiste wijze in de behuizing is geplaatst.
Groot licht / dimlicht


► Trek aan de lip om de beschermkap te
verwijderen.
►

T
rek de stekker van de gloeilamp los.
►

V
erwijder de gloeilamp en vervang deze.
Voer deze handelingen in de omgekeerde
volgorde uit om de gloeilamp terug te plaatsen
en richt de pasnok van de gloeilamp daarbij
omlaag.
Richtingaanwijzers
Wanneer het controlelampje voor een
richtingaanwijzer (links of rechts) snel

182
In geval van pech
Druk de lampeenheid recht uitgelijnd met
de lengteas van de auto goed in de
geleiders.
Draai de moer goed vast zodat de houder
goed afdicht. Draai de moer echter niet al te
vast, om te voorkomen dat de lampeenheid
beschadigd raakt.
Mistachterlicht (P21W)

Steek uw hand aan de linkerzijde onder de
bumper.
► Draai de lamphouder een kwartslag naar
links en trek deze naar u toe.
► Draai de lamp een kwartslag naar links en
trek deze naar u toe.
► Vervang de gloeilamp.
knippert, betekent dit dat

183
In geval van pech
8Druk de lampeenheid recht uitgelijnd met
de lengteas van de auto goed in de
geleiders.
Draai de moer goed vast zodat de houder
goed afdicht. Draai de moer echter niet al te
vast, om te voorkomen dat de lampeenheid
beschadigd raakt.
Mistachterlicht (P21W)

Steek uw hand aan de linkerzijde onder de
bumper.
►

Draai de lamphouder een kwartslag naar
links en trek deze naar u toe.
►


Draai de lamp een kwartslag naar links en
trek deze naar u toe.
►


V
ervang de gloeilamp.
Een zekering vervangen
Toegang tot het
gereedschap
De tang voor het verwijderen van zekeringen
bevindt zich achter het paneel van de
zekeringkast.
Afhankelijk van de uitvoering:


► Trek het paneel eerst linksboven en dan
rechtsboven los.
►
V
erwijder het paneel volledig.
►

Haal de tang uit de houder
.


► Open het dashboardkastje.
► Druk op de handgreep in het midden van het
paneel van de zekeringkast.
►

V
erwijder het deksel van de zekeringkast.
►

Haal de tang uit de houder
.
Een zekering vervangen
Voordat u een zekering vervangt:
► Achterhaal de oorzaak van de storing en
verhelp de oorzaak.
►

Schakel alle stroomverbruikende functies uit.
►


Zet de auto stil en zet het contact af.
► Bepaal welke zekering defect is aan de hand
van de actuele zekeringtabellen en schema's.
Bij het vervangen van zekeringen is het
volgende zeer belangrijk:
►

Gebruik de speciale tang om de zekering uit
de zekeringkast te verwijderen en controleer of
het smeltdraadje van de zekering intact is.
►


V
ervang een defecte zekering altijd door een
zekering met dezelfde stroomsterkte (dezelfde
kleur): een afwijkende stroomsterkte kan
storingen veroorzaken - kans op brand!
Als de storing zich kort na het vervangen
van de zekering opnieuw voordoet, laat dan
het elektrische systeem door een CITROËN-
dealer of door een gekwalificeerde werkplaats
controleren.
Complete zekeringtabellen en
bijbehorende schema's
Neem voor meer informatie contact op met
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Wanneer een zekering wordt vervangen
die niet in deze zekeringtabellen staat,
kunnen er ernstige storingen ontstaan.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.

184
In geval van pech


Goed
Defect

Tang
Montage van elektrische accessoires
Bij het ontwerp van het elektrische
systeem van uw auto is al rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Neem contact op met een CITROËN-
dealer of een gekwalificeerde werkplaats
voordat u andere elektrische voorzieningen
of accessoires in de auto monteert of laat
monteren.
CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het repareren van de auto of
het oplossen van storingen die zijn ontstaan
door de montage van accessoires die niet
door CITROËN zijn geleverd of aanbevolen,
of die niet zijn gemonteerd in
overeenstemming met de aanbevelingen. Dit
geldt met name als het gezamenlijke
stroomverbruik van de extra uitrusting meer
dan 10 milliampère bedraagt.
Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Voer voor toegang tot de zekeringen dezelfde
procedure uit als voor toegang tot het
gereedschap voor het vervangen van de
zekeringen.
Zekeringtabellen
Kast 1
Zekering N r. Type
Stroomsterkte
(A) Functies
F3 MINI 5Draadloze smartphonelader - geluidssignaal Keyless Entry
and Start
F4 MINI 15Claxon
F5 MINI 20Ruitensproeierpomp
F6 MINI 20Ruitensproeierpomp
F7 MINI 10USB-aansluitingen achter
F14 MINI 5Noodoproep en pechhulpoproep - alarm
F18 MINI 5USB-aansluiting met gegevensoverdracht

185
In geval van pech
8ZekeringN r. Type
Stroomsterkte
(A) Functies
F29 MINI 20Radio
F31 MINI 15Later aangebrachte apparatuur
F32 MINI 1512V-aansluiting
F36 MINI 5Verlichting dashboardkastje - interieurverlichting
- leeslampjes
Kast 2
Zekering
N r. Type
Stroomsterkte
(A) Functies
F1 JCASE 40Achterruitverwarming
F2 MINI 10Verwarmde buitenspiegels
F3 AT O 40Elektrische ruitbediening vóór
F5 AT O 40Elektrische ruitbediening achter
F6 AT O 15Buitenspiegels
F7 AT O 15Binnenspiegel
F9 MINI 20Schuif-/kanteldak
F10 MINI 20Servicecentrale trekhaakaansluiting
F 11 MINI 10Massagestoelen

186
In geval van pech
om elk risico van brand of explosie uit te
sluiten.
Was na afloop uw handen.
Elektromotor
Lege 12V-accu
De motor kan niet meer worden gestart
en de tractiebatterij kan niet meer worden
opgeladen.
Voorzorgsmaatregelen bij
werkzaamheden aan de 12V-accu
Selecteer stand P, zet het contact af en
controleer of het instrumentenpaneel is
uitgeschakeld en de auto niet op een
laadpunt is aangesloten.
Een ander voertuig met startkabels
starten
Gebruik de 12V-accu niet om een ander
voertuig met startkabels te starten of de accu
van een ander voertuig op te laden.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de motorkap,
naast de accu.
Toegang tot de zekeringen

► Maak de twee vergrendelingen A los.
► V erwijder het deksel.
►

V
ervang de zekering.
►

Sluit het deksel na het vervangen van
de zekering zorgvuldig en zet de twee
vergrendelingen A

vast voor een goede
afdichting van de zekeringkast.
Zekeringentabel
Zekering N r. Type
Stroomsterkte
(A) Functies
F18 MINI 10Koplamp rechts
F19 MINI 10Koplamp links
F26 AT O 5Ruitensproeierverwarming
F29 JCASE 40Ruitenwissers
12V-accu
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels of voor het laden van een lege accu.
Loodstartaccu's
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer handelingen aan de accu uitsluitend uit
in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,

187
In geval van pech
8om elk risico van brand of explosie uit te
sluiten.
Was na afloop uw handen.
Elektromotor
Lege 12V-accu
De motor kan niet meer worden gestart
en de tractiebatterij kan niet meer worden
opgeladen.
Voorzorgsmaatregelen bij
werkzaamheden aan de 12V-accu
Selecteer stand P, zet het contact af en
controleer of het instrumentenpaneel is
uitgeschakeld en de auto niet op een
laadpunt is aangesloten.
Een ander voertuig met startkabels
starten
Gebruik de 12V-accu niet om een ander
voertuig met startkabels te starten of de accu
van een ander voertuig op te laden.
Toegang tot de accu
De accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veilighe
idshaak van de motorkap te bedienen.
►

Open de motorkap.
Pluspool (+)

.
Deze pool is voorzien van een aansluiting met
snelkoppeling.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich tegenover de accu een
afzonderlijk massapunt.
Starten van de motor met
een hulpaccu en startkabels
Als de accu van uw auto leeg is, kan de motor
worden gestart met een hulpaccu (externe accu
of een accu van een andere auto) en startkabels
of met een startbooster.
Start de motor nooit als er een acculader
is aangesloten.
Gebruik nooit een startbooster van 24
V of
hoger.
Controleer eerst of de hulpaccu een nominale
spanning van 12 V en een capaciteit minimaal
gelijk aan die van de lege accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg ervoor dat de startkabels zich niet in de
buurt van bewegende delen van de motor
(zoals ventilator en riemen) bevinden.
Maak de plusklem (+) niet los bij draaiende
motor.


► Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►

Sluit de rode kabel aan op de pluspool (+)
van de ontladen accu ( A

) (bij het gebogen
metalen gedeelte) en vervolgens op de pluspool
(+) van de hulpaccu ( B) of de startbooster.
►

Sluit het ene uiteinde van de groene of
zwarte kabel aan op de minpool (-) van de

188
In geval van pech
gebruikt. Anders kunnen elektrische
onderdelen onherstelbaar beschadigd raken.
24V
12V
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
De accu loskoppelen
We raden u aan om de accu los te koppelen als
de auto langere tijd niet wordt gebruikt, zodat de
accu voldoende lading behoudt om de motor te
starten.
Voer de volgende handelingen uit voordat u de
accu loskoppelt:
► Sluit alle te openen carrosseriedelen
(portieren/deuren, achterklep, ruiten, dak).
► Schakel alle stroomverbruikende
voorzieningen uit (zoals audiosysteem,
ruitenwissers en lampen).
► Zet het contact uit en wacht 4 minuten.
hulpaccu ( B) of de startbooster (of op een
massapunt van de auto met de hulpaccu).
►

Sluit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C

.
►

Start de motor van de auto met de hulpaccu
en laat deze enkele minuten draaien.
►


Start de auto met de lege accu en laat de
motor draaien.
Als de motor niet direct start, zet dan het contact
af en wacht even voordat u een nieuwe poging
doet.
►


W
acht totdat de motor stationair draait.
►

Maak de startkabels vervolgens in
omgekeerde volgorde

los.
►

Breng het kunststof kapje aan op de pluspool
(+), als uw auto hiermee is uitgerust.
►


Laat de motor minimaal 30 minuten draaien,
terwijl de auto stilstaat, om de accu voldoende
op te laden.
Wanneer u meteen gaat rijden zonder
dat de auto voldoende is opgeladen,
kunnen sommige functies mogelijk niet goed
werken.
Automatische transmissie
Probeer de motor nooit te starten door de
auto aan te duwen.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
–

Als de auto vooral voor korte ritten wordt
gebruikt.
–


Als de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Als u de accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12
V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting enz.).


► Schakel lader B uit voordat u de kabels
op de accu aansluit om gevaarlijke vonken te
voorkomen.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Als deze sticker is aangebracht, mag er
uitsluitend een 12V-lader worden
