CITROEN C4 2021 InstruksjonsbØker (in Norwegian)

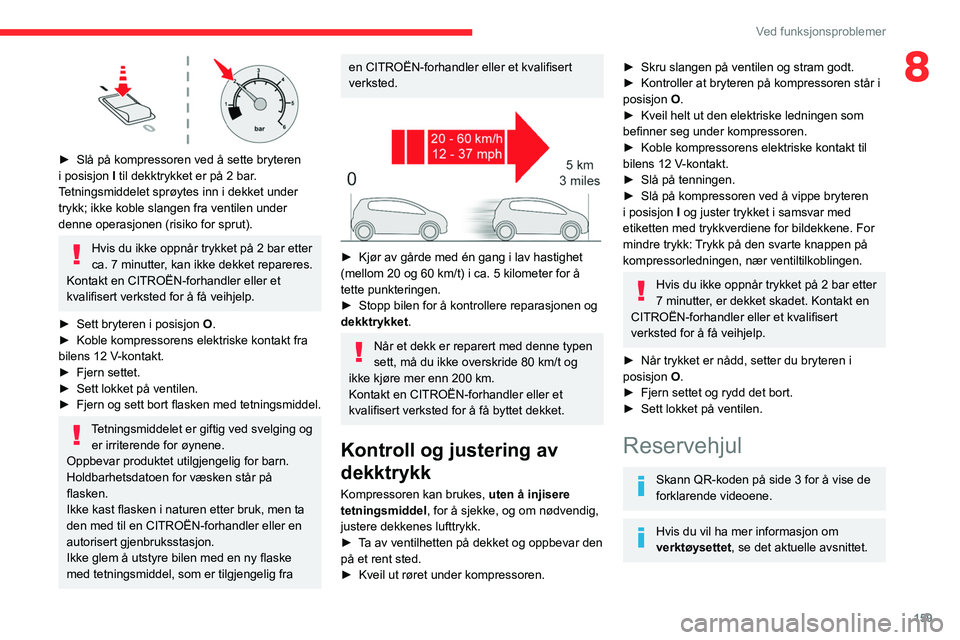

159
Ved funksjonsproblemer
8

► Slå på kompressoren ved å sette bryteren
i posisjon I
til dekktrykket er på 2 bar.
Tetningsmiddelet sprøytes inn i dekket under
trykk; ikke koble slangen fra ventilen under
denne operasjonen (risiko for sprut).
Hvis du ikke oppnår trykket på 2 bar etter
ca. 7 minutter, kan ikke dekket repareres.
Kontakt en CITROËN-forhandler eller et
kvalifisert verksted for å få veihjelp.
►

Sett bryteren i posisjon O

.
►

Koble kompressorens elektriske kontakt fra
bilens 12

V-kontakt.
►

Fjern settet.
►


Sett lokket på ventilen.
►


Fjern og sett bort flasken med tetningsmiddel.
Tetningsmiddelet er giftig ved svelging og er irriterende for øynene.
Oppbevar produktet utilgjengelig for barn.
Holdbarhetsdatoen for væsken står på
flasken.
Ikke kast flasken i naturen etter bruk, men ta
den med til en CITROËN-forhandler eller en
autorisert gjenbruksstasjon.
Ikke glem å utstyre bilen med en ny flaske
med tetningsmiddel, som er tilgjengelig fra
en CITROËN-forhandler eller et kvalifisert
verksted.


► Kjør av gårde med én gang i lav hastighet
(mellom 20 og 60 km/t) i ca. 5 kilometer for å
tette punkteringen.
►

Stopp bilen for å kontrollere reparasjonen og
dekktrykket .
Når et dekk er reparert med denne typen
sett, må du ikke overskride 80
km/t og
ikke kjøre mer enn 200
km.
Kontakt en CITROËN-forhandler eller et
kvalifisert verksted for å få byttet dekket.
Kontroll og justering av
dekktrykk
Kompressoren kan brukes, uten å injisere
tetningsmiddel , for å sjekke, og om nødvendig,
justere dekkenes lufttrykk.
►

T
a av ventilhetten på dekket og oppbevar den
på et rent sted.
►

Kveil ut røret under kompressoren.
► Skru slangen på ventilen og stram godt.
► Kontroller at bryteren på kompressoren står i
posisjon O
.
►

Kveil helt ut den elektriske ledningen som
befinner seg under kompressoren.
►


Koble kompressorens elektriske kontakt til
bilens 12

V-kontakt.
►

Slå på tenningen.
►


Slå på kompressoren ved å vippe bryteren
i posisjon I

og juster trykket i samsvar med
etiketten med trykkverdiene for bildekkene. For
mindre trykk: Trykk på den svarte knappen på
kompressorledningen, nær ventiltilkoblingen.
Hvis du ikke oppnår trykket på 2 bar etter
7 minutter, er dekket skadet. Kontakt en
CITROËN-forhandler eller et kvalifisert
verksted for å få veihjelp.
►

Når trykket er nådd, setter du bryteren i
posisjon O

.
►

Fjern settet og rydd det bort.
►


Sett lokket på ventilen.
Reservehjul
Skann QR-koden på side 3 for å vise de
forklarende videoene.
Hvis du vil ha mer informasjon om
verktøysettet , se det aktuelle avsnittet.

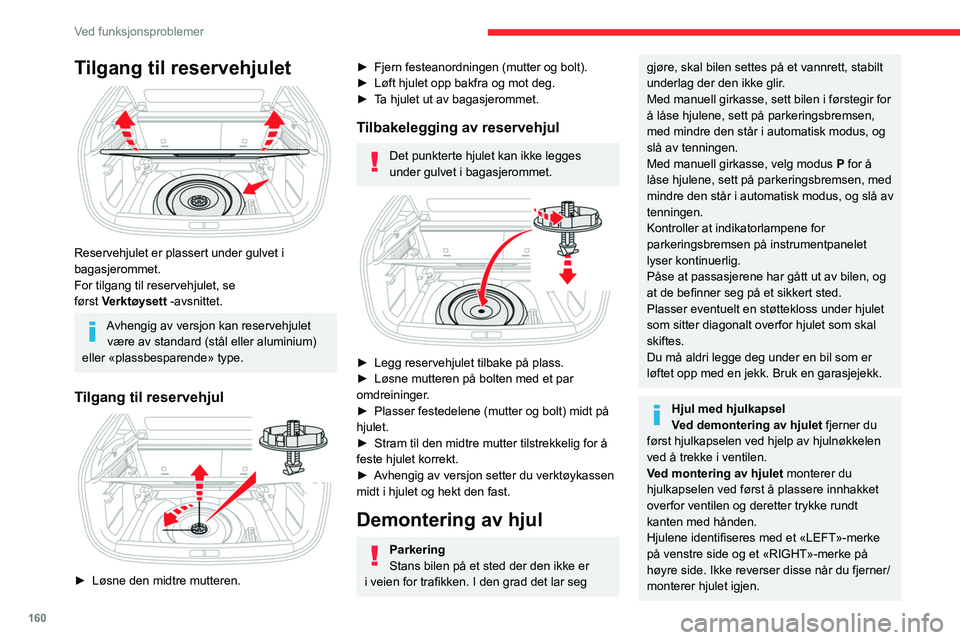

160
Ved funksjonsproblemer
Tilgang til reservehjulet

Reservehjulet er plassert under gulvet i
bagasjerommet.
For tilgang til reservehjulet, se
først
V
erktøysett

-avsnittet.
Avhengig av versjon kan reservehjulet være av standard (stål eller aluminium)
eller «plassbesparende» type.
Tilgang til reservehjul

► Løsne den midtre mutteren.
► Fjern festeanordningen (mutter og bolt).
► Løft hjulet opp bakfra og mot deg.
►

T
a hjulet ut av bagasjerommet.
Tilbakelegging av reservehjul
Det punkterte hjulet kan ikke legges
under gulvet i bagasjerommet.


► Legg reservehjulet tilbake på plass.
► Løsne mutteren på bolten med et par
omdreininger
.
►

Plasser festedelene (mutter og bolt) midt på
hjulet.
►


Stram til den midtre mutter tilstrekkelig for å
feste hjulet korrekt.
►


A
vhengig av versjon setter du verktøykassen
midt i hjulet og hekt den fast.
Demontering av hjul
Parkering
Stans bilen på et sted der den ikke er
i veien for trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett, stabilt
underlag der den ikke glir.
Med manuell girkasse, sett bilen i førstegir for
å låse hjulene, sett på parkeringsbremsen,
med mindre den står i automatisk modus, og
slå av tenningen.
Med manuell girkasse, velg modus P for å
låse hjulene, sett på parkeringsbremsen, med
mindre den står i automatisk modus, og slå av
tenningen.
Kontroller at indikatorlampene for
parkeringsbremsen på instrumentpanelet
lyser kontinuerlig.
Påse at passasjerene har gått ut av bilen, og
at de befinner seg på et sikkert sted.
Plasser eventuelt en støttekloss under hjulet
som sitter diagonalt overfor hjulet som skal
skiftes.
Du må aldri legge deg under en bil som er
løftet opp med en jekk. Bruk en garasjejekk.
Hjul med hjulkapsel
Ved demontering av hjulet fjerner du
først hjulkapselen ved hjelp av hjulnøkkelen
ved å trekke i ventilen.
Ved montering av hjulet monterer du
hjulkapselen ved først å plassere innhakket
overfor ventilen og deretter trykke rundt
kanten med hånden.
Hjulene identifiseres med et «LEFT»-merke
på venstre side og et «RIGHT»-merke på
høyre side. Ikke reverser disse når du fjerner/
monterer hjulet igjen.




► Bruk verktøyet 7 (aluminiumsfelger) til å
fjerne hjulbolthettene på hver av boltene.
► Sett pipen 2 på hjulnøkkelen 5 for å løsne
den låsbare hjulbolten.
► Bruk hjulnøkkelen 5 til å løsne de andre
boltene.


► Plasser sålen til jekken 6 mot bakken, og
påse at den hviler rett under sone A (foran) eller
B (bak) under bilen, så nær det defekte hjulet
som mulig.

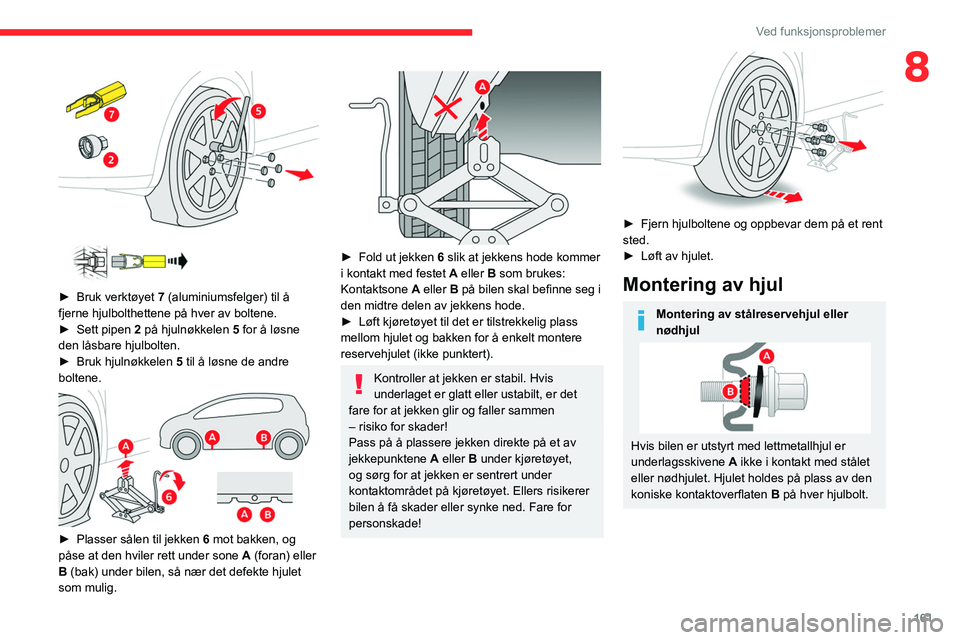

161
Ved funksjonsproblemer
8



► Bruk verktøyet 7 (aluminiumsfelger) til å
fjerne hjulbolthettene på hver av boltene.
►

Sett pipen
2 på hjulnøkkelen 5 for å løsne
den låsbare hjulbolten.
►

Bruk hjulnøkkelen 5

til å løsne de andre
boltene.


► Plasser sålen til jekken 6 mot bakken, og
påse at den hviler rett under sone A (foran) eller
B (bak) under bilen, så nær det defekte hjulet
som mulig.


► Fold ut jekken 6 slik at jekkens hode kommer
i kontakt med festet A eller B som brukes:
Kontaktsone A eller B på bilen skal befinne seg i
den midtre delen av jekkens hode.
►

Løft kjøretøyet til det er tilstrekkelig plass
mellom hjulet og bakken for å enkelt montere
reservehjulet (ikke punktert).
Kontroller at jekken er stabil. Hvis
underlaget er glatt eller ustabilt, er det
fare for at jekken glir og faller sammen
– risiko for skader!
Pass på å plassere jekken direkte på et av
jekkepunktene

A
eller B under kjøretøyet,
og sørg for at jekken er sentrert under
kontaktområdet på kjøretøyet. Ellers risikerer
bilen å få skader eller synke ned. Fare for
personskade!


► Fjern hjulboltene og oppbevar dem på et rent
sted.
►

Løft av hjulet.
Montering av hjul
Montering av stålreservehjul eller
nødhjul
Hvis bilen er utstyrt med lettmetallhjul er
underlagsskivene A ikke i kontakt med stålet
eller nødhjulet. Hjulet holdes på plass av den
koniske kontaktoverflaten B på hver hjulbolt.

162
Ved funksjonsproblemer

► Monter hjulet på navet.
► Skru inn boltene for hånd.
►

Skru fast låsebolten på forhånd med
hjulnøkkel


5
utstyrt med låsepipe 2.
►

Foreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 5

uten
overgangen.


► Senk bilen helt ned igjen.
► Fold sammen jekken 6
og fjern den.


► Skru fast låsebolten med hjulnøkkel 5 utstyrt
med låsepipe 2 .
►

T
rekk til de andre boltene ved hjelp av
hjulnøkkelen 5 uten overgangen.
►

Sett på navkoppene igjen på hver av boltene
(avhengig av utstyr).
►


Legg verktøyet på plass.
Etter skifte av et hjul
Med et plassbesparende reservehjul
av nødhjultypen
Deaktiver visse funksjoner knyttet til
kjøreassistanse (Active Safety Brake,
Adaptive Cruise Control, osv.).
Ikke kjør fortere enn 80 km/t.
Det er forbudt å kjøre med mer enn ett
«plassbesparende» reservehjul.
Kontakt en CITROËN-forhandler eller et
kvalifisert verksted.
Kontroller strammingen av reservehjulets
bolter og dekktrykket.
Få det punkterte dekket undersøkt. Etter å ha
foretatt en inspeksjon, vil teknikeren informere
deg om dekket kan repareres eller om det må
skiftes.
Skifte av pære
Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt at
det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Se aldri direkte inn i lyset fra LED-lykter:
fare for alvorlig skade på øynene!


Lyskasterne er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
– De må ikke rengjøres med tørr klut
eller med slipende midler, eller med
rensemidler eller løsemidler.
– Bruk en svamp og såpevann, eller et
produkt med nøytral pH.
– Ved bruk av høytrykksvask på gjenstridig
smuss må du ikke rette strålen for lenge mot
frontlys, lykter, lys og kanter, ellers kan du
skade lakken eller pakningene.
Skifte av lyspære må kun gjøres etter at
tenningen er slått av og frontlysene/
lyktene har vært slukket i flere minutter
– risiko for alvorlige forbrenninger!
Berør ikke pæren med fingrene. Bruk en klut
som ikke loer.
Det kreves at det kun brukes lyspærer av
typen antiultrafiolett (UV), slik at lyktene ikke
ødelegges.
Skift alltid en defekt pære med en ny pære
som har samme referanse og spesifikasjoner.
Bytt lyspærene i par for å unngå ubalansert
belysning.
Sette på plass lykteenheter
Utfør operasjonen i motsatt rekkefølge
som ved demontering.

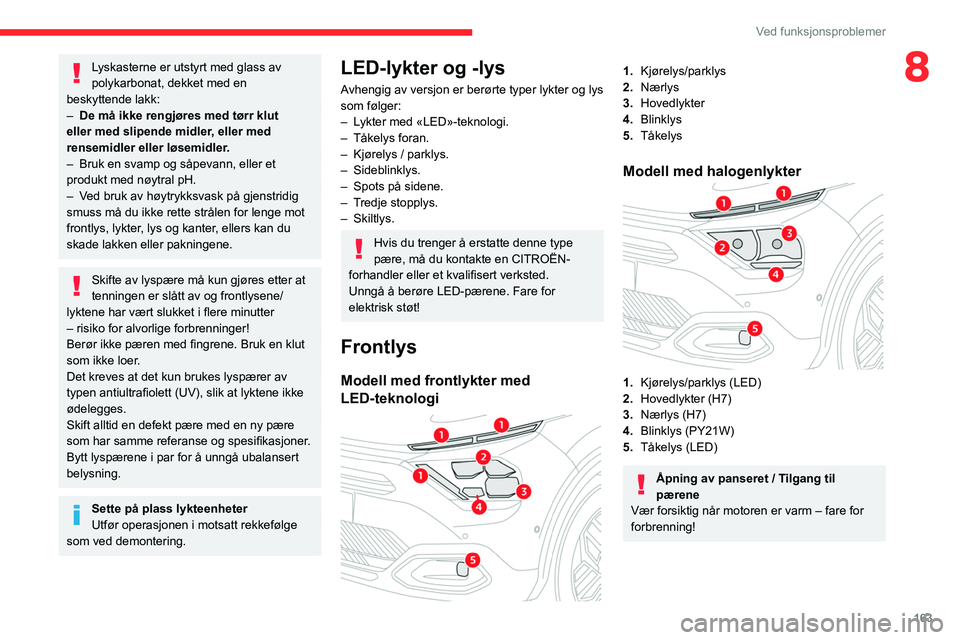

163
Ved funksjonsproblemer
8Lyskasterne er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
–

De må ikke rengjøres med tørr klut
eller med slipende midler

, eller med
rensemidler eller løsemidler.
–

Bruk en svamp og såpevann, eller et
produkt med nøytral pH.
–


V

ed bruk av høytrykksvask på gjenstridig
smuss må du ikke rette strålen for lenge mot
frontlys, lykter, lys og kanter, ellers kan du
skade lakken eller pakningene.
Skifte av lyspære må kun gjøres etter at
tenningen er slått av og frontlysene/
lyktene har vært slukket i flere minutter
– risiko for alvorlige forbrenninger!
Berør ikke pæren med fingrene. Bruk en klut
som ikke loer.
Det kreves at det kun brukes lyspærer av
typen antiultrafiolett (UV), slik at lyktene ikke
ødelegges.
Skift alltid en defekt pære med en ny pære
som har samme referanse og spesifikasjoner.
Bytt lyspærene i par for å unngå ubalansert
belysning.
Sette på plass lykteenheter
Utfør operasjonen i motsatt rekkefølge
som ved demontering.
LED-lykter og -lys
Avhengig av versjon er berørte typer lykter og lys
som følger:
–

L
ykter med «LED»-teknologi.
–

Tåkelys foran.
–


Kjørelys / parklys.
–

Sideblinklys.
–

Spots på sidene.
–


T
redje stopplys.
–
Skiltlys.
Hvis du trenger å erstatte denne type
pære, må du kontakte en CITROËN-
forhandler eller et kvalifisert verksted.
Unngå å berøre LED-pærene. Fare for
elektrisk støt!
Frontlys
Modell med frontlykter med
LED-teknologi


1. Kjørelys/parklys
2. Nærlys
3. Hovedlykter
4. Blinklys
5. Tåkelys
Modell med halogenlykter
1.Kjørelys/parklys (LED)
2. Hovedlykter (H7)
3. Nærlys (H7)
4. Blinklys (PY21W)
5. Tåkelys (LED)
Åpning av panseret / Tilgang til
pærene
Vær forsiktig når motoren er varm – fare for
forbrenning!

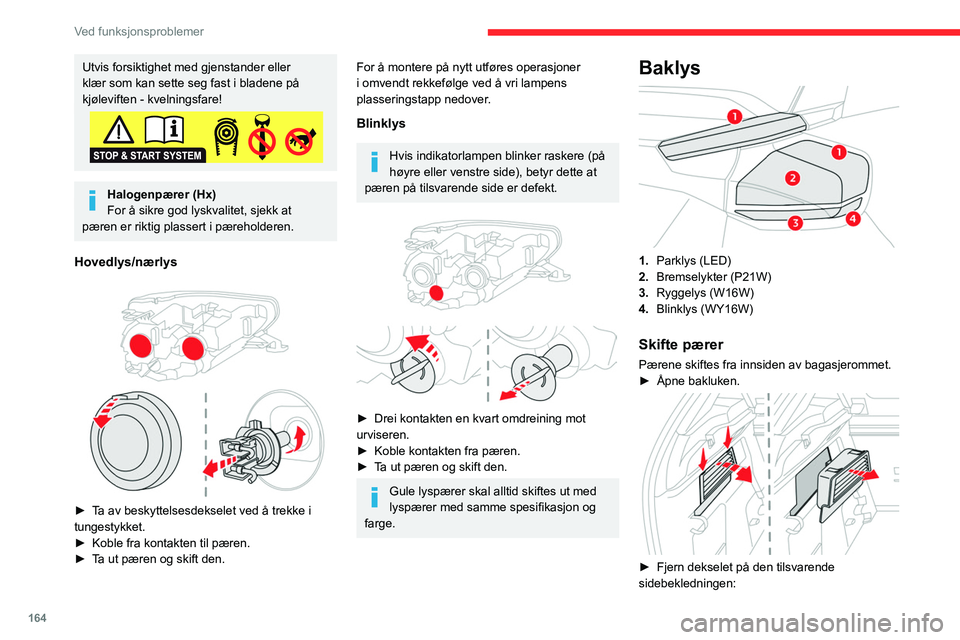

164
Ved funksjonsproblemer
Utvis forsiktighet med gjenstander eller
klær som kan sette seg fast i bladene på
kjøleviften - kvelningsfare!
Halogenpærer (Hx)
For å sikre god lyskvalitet, sjekk at
pæren er riktig plassert i pæreholderen.
Hovedlys/nærlys


► Ta av beskyttelsesdekselet ved å trekke i
tungestykket.
►

Koble fra kontakten til pæren.
►


T
a ut pæren og skift den.
For å montere på nytt utføres operasjoner
i omvendt rekkefølge ved å vri lampens
plasseringstapp nedover.
Blinklys
Hvis indikatorlampen blinker raskere (på
høyre eller venstre side), betyr dette at
pæren på tilsvarende side er defekt.


► Drei kontakten en kvart omdreining mot
urviseren.
►

Koble kontakten fra pæren.
►


T
a ut pæren og skift den.
Gule lyspærer skal alltid skiftes ut med
lyspærer med samme spesifikasjon og
farge.
Baklys

1. Parklys (LED)
2. Bremselykter (P21W)
3. Ryggelys (W16W)
4. Blinklys (WY16W)
Skifte pærer
Pærene skiftes fra innsiden av bagasjerommet.
►
Åpne bakluken.

► Fjern dekselet på den tilsvarende
sidebekledningen:

165
Ved funksjonsproblemer
8• Trykk på hvert av hakkene i øvre del av dekselet for å løsne det.
•

V
ipp dekselet, og ta det ut.
►

Koble fra kontakten.
►


Løsne mutteren ved bruk av en 10 mm
pipenøkkel, skru den deretter løs og fjern den.
Vær forsiktig så du ikke mister den.
►


Demonter lampeenheten og ta den forsiktig
ut, ved å dra den rett mot utsiden.


► Løsne pæreholderen, og fjern den. Vær
forsiktig så du ikke kobler fra ledningsnettet.
►

For bremselampen vrir du pæren en kvart
omdreining og skifter den.
►


For ryggelyset og blinklyset, trekk pæren ut
og erstatt den.
Påse at lampen føres rett inn i sporene
slik at den er på linje med bilen.
Trekk til, uten å bruke makt, slik at lyset blir
vanntett, men uten at det ødelegges.
Tåkelys (P21W)

Plasser hånden under støtfangeren på venstre
side for å komme til.
►

Drei pæreholderen en kvart omdreining til
venstre, og trekk den ut.
►


Drei pæren en kvart omdreining mot venstre,
og trekk den ut.
►


Skift pæren.
Skifte av sikring
Tilgang til verktøy
Sikringsklype er plassert på baksiden av
dekselet til sikringsboksen.
Avhengig av versjon:


► Hekt av dekselet ved å trekke først i øvre
venstre kant, og deretter i høyre kant. ►

Fjern lokket fullstendig.
►

T
a sikringsklypen ut av rommet den ligger i.


► Åpne hanskerommet.
► T rykk på midtre håndtak på dekselet til
sikringsboksen.
►

T
a ut dekselet til sikringsboksen.
►

T
a sikringsklypen ut av rommet den ligger i.
Skifte sikring
Før du skifter en sikring:
► Finn ut hva feilen skyldes, og rett den.
►

Slå av alt strømforbruk.
►


Stans bilen og slå av tenningen.
►


Identifiser den defekte sikringen ved hjelp av
fordelingstabeller og -diagrammer

.
Når du skal bytte en sikring, er det viktig at du
gjør følgende:
►

Bruker spesialpinsetten til å ta ut sikringen og
kontrollere glødetrådenes tilstand.
►


Skift alltid den defekte sikringen med en
sikring med samme styrke (samme farge).
Forskjellig styrke kan forårsake en funksjonssvikt
– risiko for brann!
Hvis problemet oppstår ikke lenge etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en CITROËN-forhandler
eller et kvalifisert verksted.

166
Ved funksjonsproblemer
Kontroller sikringstabeller og
tilhørende diagrammer
For ytterligere informasjon kan du ta kontakt
med en CITROËN-forhandler eller et
kvalifisert verksted.
Bytte av en sikring som ikke er i
sikringstabellene, kan føre til en alvorlig
funksjonssvikt i kjøretøyet.
Kontakt en CITROEN-forhandler eller et
autorisert verksted.


I orden
Defekt

Pinsett
Installering av elektrisk tilbehør
Det elektriske systemet i bilen er
beregnet på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt monterer annet utstyr eller
elektrisk tilbehør i bilen, bør du kontakte
en CITROËN-forhandler eller et kvalifisert
verksted.
CITROËN frasier seg ethvert ansvar for
utgifter som skyldes montering av
tilbehør som ikke føres eller anbefales av
CITROËN eller som ikke er montert i henhold
til anbefalingene. Dette gjelder spesielt når
forbruket for alle de ekstra tilkoblede
apparatene overskrider 10 milliampere.
Sikringer i dashbordet
Sikringsboksen sitter i nedre del av dashbordet
(på venstre side).
For å få tilgang til sikringene følger du samme
fremgangsmåte som beskrevet for å få tilgang til
verktøyene for bytte av sikringer.
Tabeller over sikringer
Felt 1
Sikring N° Typen
Styrke
(A) Funksjoner
F3 MINI 5Trådløs smarttelefonlader – trådløs åpne og start-summe\
r
F4 MINI 15Horn
F5 MINI 20Vindusspylerpumpe
F6 MINI 20Vindusspylerpumpe
F7 MINI 10Bakre USB-kontakter
F14 MINI 5Nød- og assistanseoppringninger – alarm

167
Ved funksjonsproblemer

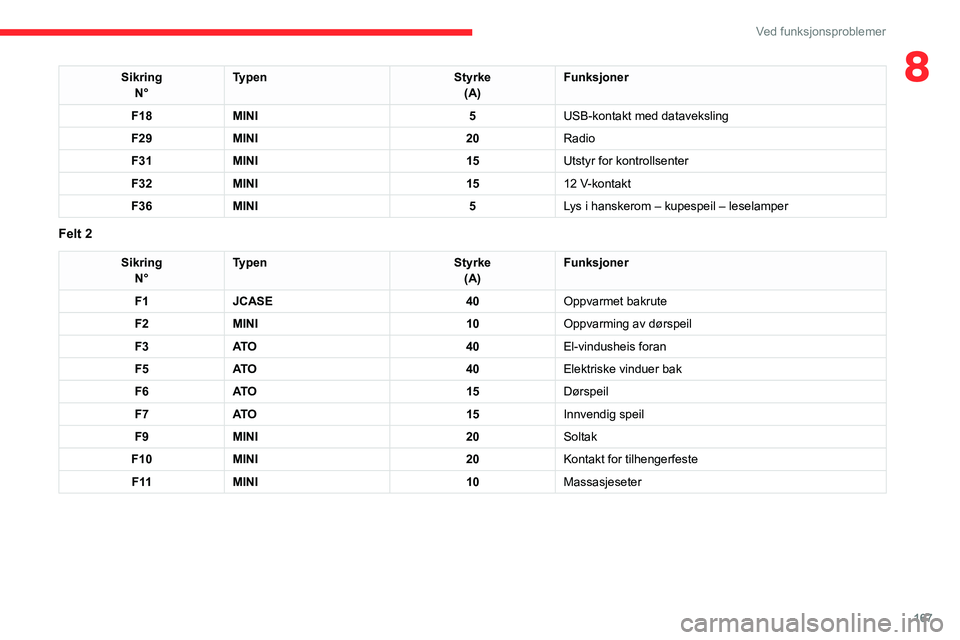

8SikringN° Typen
Styrke
(A) Funksjoner
F18 MINI 5USB-kontakt med dataveksling
F29 MINI 20Radio
F31 MINI 15Utstyr for kontrollsenter
F32 MINI 1512 V-kontakt
F36 MINI 5Lys i hanskerom – kupespeil – leselamper
Felt 2
Sikring
N° Typen
Styrke
(A) Funksjoner
F1 JCASE 40Oppvarmet bakrute
F2 MINI 10Oppvarming av dørspeil
F3 AT O 40El-vindusheis foran
F5 AT O 40Elektriske vinduer bak
F6 AT O 15Dørspeil
F7 AT O 15Innvendig speil
F9 MINI 20Soltak
F10 MINI 20Kontakt for tilhengerfeste
F 11 MINI 10Massasjeseter

168
Ved funksjonsproblemer

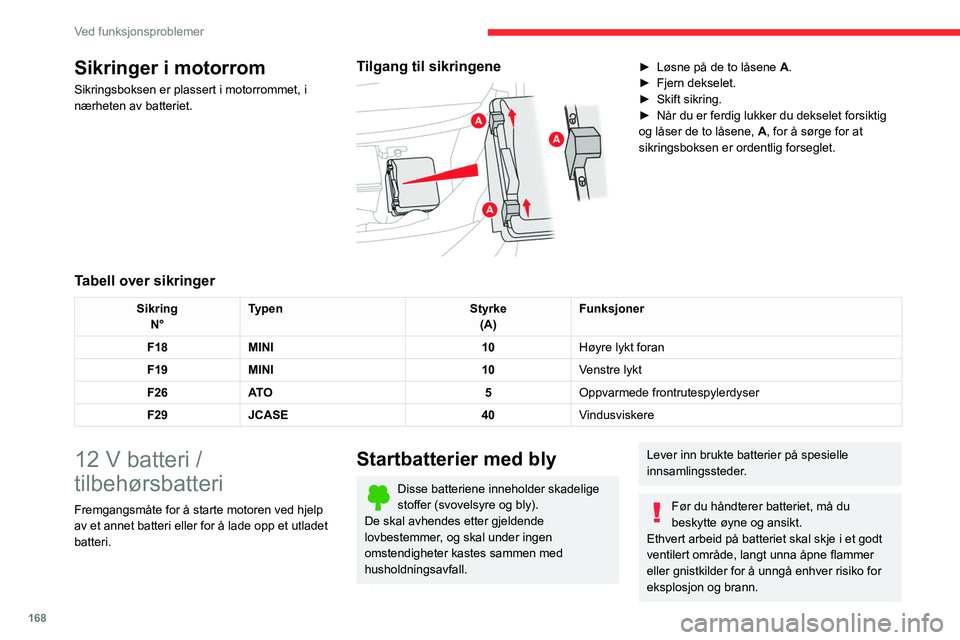

Sikringer i motorrom
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
Tilgang til sikringene

► Løsne på de to låsene A .
► Fjern dekselet.
►

Skift sikring.
►


Når du er ferdig lukker du dekselet forsiktig
og låser de to låsene, A

, for å sørge for at
sikringsboksen er ordentlig forseglet.
Tabell over sikringer
Sikring N° Typen
Styrke
(A) Funksjoner
F18 MINI 10Høyre lykt foran
F19 MINI 10Venstre lykt
F26 AT O 5Oppvarmede frontrutespylerdyser
F29 JCASE 40Vindusviskere
12 V batteri /
tilbehørsbatteri
Fremgangsmåte for å starte motoren ved hjelp
av et annet batteri eller for å lade opp et utladet
batteri.
Startbatterier med bly
Disse batteriene inneholder skadelige
stoffer (svovelsyre og bly).
De skal avhendes etter gjeldende
lovbestemmer, og skal under ingen
omstendigheter kastes sammen med
husholdningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Før du håndterer batteriet, må du
beskytte øyne og ansikt.
Ethvert arbeid på batteriet skal skje i et godt
ventilert område, langt unna åpne flammer
eller gnistkilder for å unngå enhver risiko for
eksplosjon og brann.
Vask hendene godt når du er ferdig.
Elektrisk motor
Flatt tilbehørsbatteri
Det er ikke lenger mulig å starte motoren
eller lade opp drivbatteriet.
Forholdsregler før arbeid på
tilbehørsbatteriet
Velg P-posisjon, slå av tenningen, sjekk at
instrumentpanelet er slått av og at bilen ikke
er plugget inn.
Starte en annen bil med startkabler
Ikke bruk tilbehørsbatteriet til å starte en
annen bil med startkabler eller lade batteriet
til en annen bil.
Tilgang til batteriet
Batteriet sitter under panseret.

For tilgang til plusspol (+):
► Lås opp panseret ved å trekke i den
innvendige utløserspaken, og deretter den
utvendige sikkerhetssperren.
