CITROEN C4 2021 Kezelési útmutató (in Hungarian)

179
Üzemzavar esetén
8BiztosítékszámaN° Típus
Áramerősség
(A) Funkciók
F4 MINI 15Kürt
F5 MINI 20Ablakmosó szivattyúja
F6 MINI 20Ablakmosó szivattyúja
F7 MINI 10Hátsó USB-aljzatok
F14 MINI 5Sürgősségi és segélyszolgálati hívások – Riasztó
F18 MINI 5USB- aljzat adatforgalommal
F29 MINI 20Rádió
F31 MINI 15Post-Utólag beszerelt berendezés
F32 MINI 1512 V-os csatlakozó
F36 MINI 5Kesztyűtartó világítás - Olvasólámpák -– Belső világítás
– Olvasólámpák
2. biztosítékdoboz
Biztosíték
számaN° Típus
Áramerősség
(A) Funkciók
F1 JCASE 40Fűthető hátsó szélvédő
F2 MINI 10Fűthető külső visszapillantó tükrök
F3 AT O 40Első elektromos ablakemelők
F5 AT O 40Hátsó elektromos ablakemelők
F6 AT O 15Külső visszapillantó tükrök
F7 AT O 15Belső visszapillantó tükör
F9 MINI 20Napfénytető

180
Üzemzavar esetén
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.

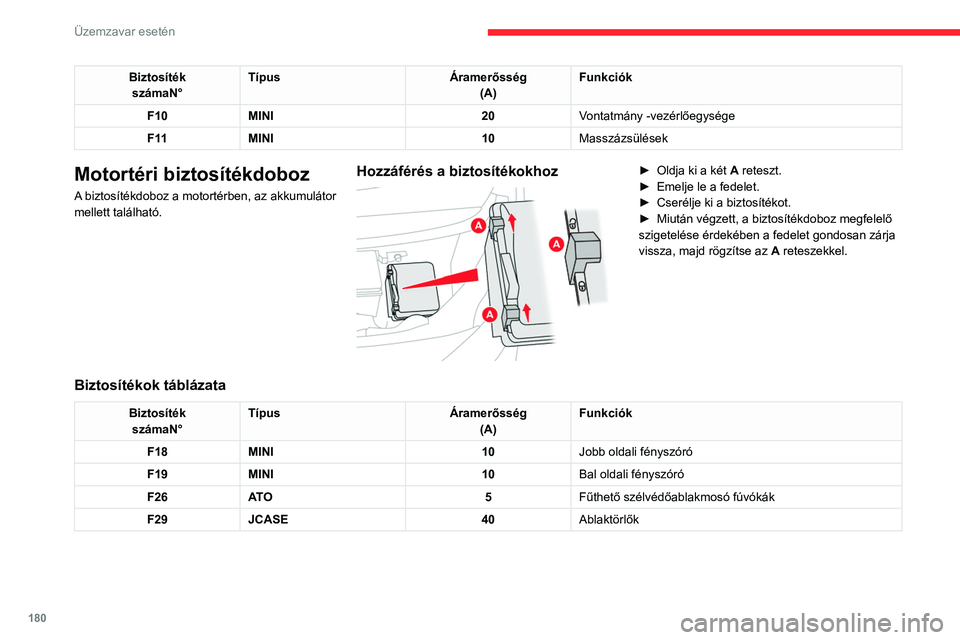

Biztosíték számaN° Típus
Áramerősség
(A) Funkciók
F10 MINI 20Vontatmány -vezérlőegysége
F 11 MINI 10Masszázsülések
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az akkumulátor
mellett található.
Hozzáférés a biztosítékokhoz

► Oldja ki a két A reteszt.
► Emelje le a fedelet.
►

Cserélje ki a biztosítékot.
►


Miután végzett, a biztosítékdoboz megfelelő
szigetelése érdekében a fedelet gondosan zárja
vissza, majd rögzítse az

A reteszekkel.
Biztosítékok táblázata
BiztosítékszámaN° Típus
Áramerősség
(A) Funkciók
F18 MINI 10Jobb oldali fényszóró
F19 MINI 10Bal oldali fényszóró
F26 AT O 5Fűthető szélvédőablakmosó fúvókák
F29 JCASE 40Ablaktörlők

181
Üzemzavar esetén

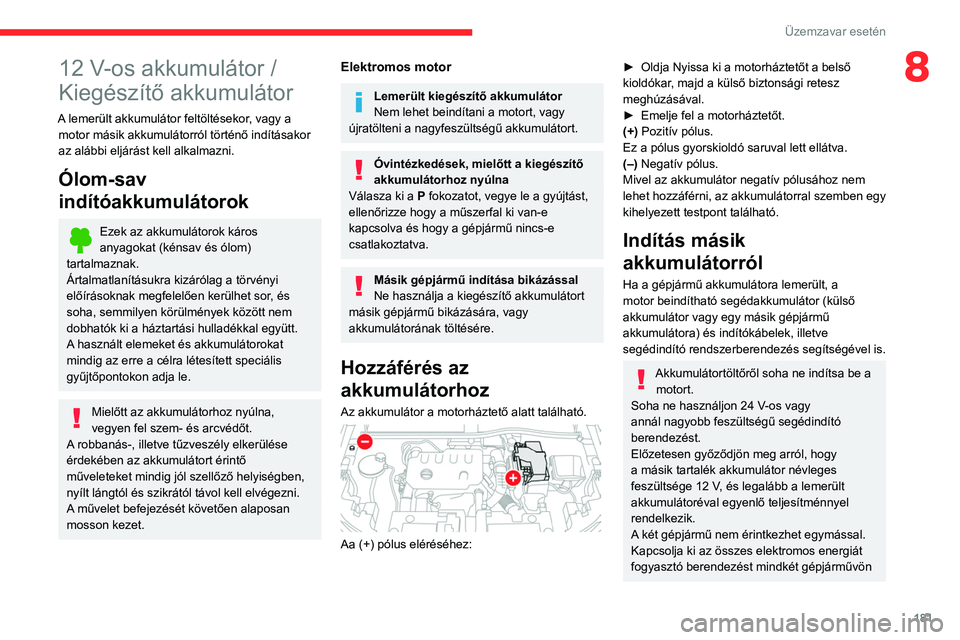

812 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Válasza ki a P fokozatot, vegye le a gyújtást,
ellenőrizze hogy a műszerfal ki van-e
kapcsolva és hogy a gépjármű nincs-e
csatlakoztatva.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.

Aa (+) pólus eléréséhez:
► Oldja Nyissa ki a motorháztetőt a belső
kioldókar , majd a külső biztonsági retesz
meghúzásával.
►

Emelje fel a motorháztetőt.
(+)

Pozitív pólus.
Ez a pólus gyorskioldó saruval lett ellátva.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátorral szemben egy
kihelyezett testpont található.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve
segédindító rendszerberendezés segítségével is.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy
a másik tartalék akkumulátor névleges
feszültsége 12 V, és legalább a lemerült
akkumulátoréval egyenlő teljesítménnyel
rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön

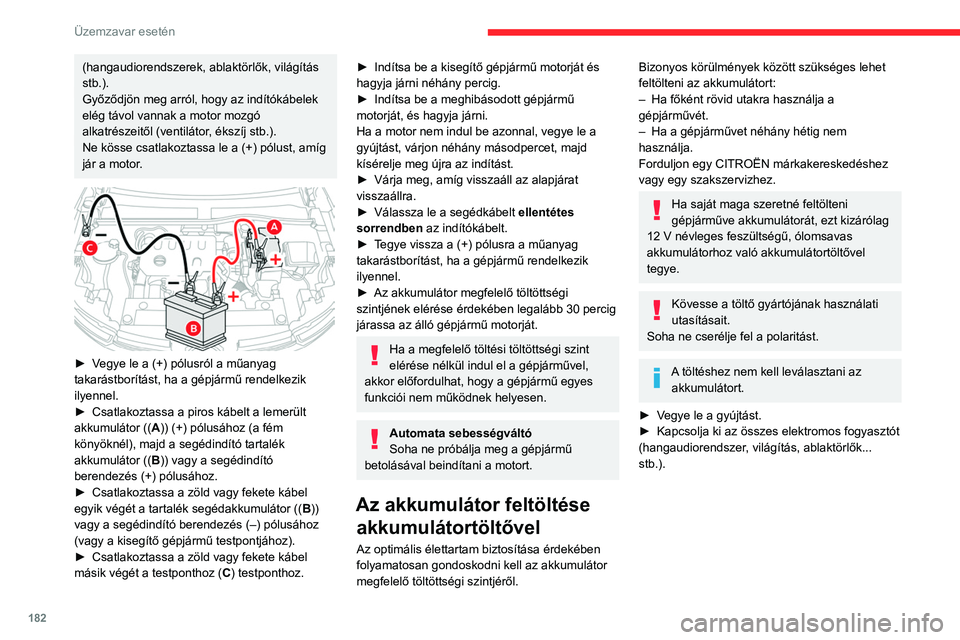

182
Üzemzavar esetén

► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
► Ellenőrizze a töltő kábeleinek az állapotát.
► Vegye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
► Az alábbi sorrendben csatlakoztassa a töltő
(B) kábeleit: • csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A) (+) pólusára,
• csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C).
► A töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az
(hangaudiorendszerek, ablaktörlők, világítás
stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne kösse csatlakoztassa le a (+) pólust, amíg
jár a motor.


► Vegye le a (+) pólusról a műanyag
takarástborítást, ha a gépjármű rendelkezik
ilyennel.
►

Csatlakoztassa a piros kábelt a lemerült
akkumulátor (( A

)) (+) pólusához (a fém
könyöknél), majd a segédindító tartalék
akkumulátor (( B)) vagy a segédindító
berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a tartalék segédakkumulátor (( B

))
vagy a segédindító berendezés (–) pólusához
(vagy a kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a testponthoz (

C) testponthoz.
► Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►

Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
►


Várja meg, amíg visszaáll az alapjárat
visszaállra.
►


Válassza le a segédkábelt ellentétes
sorrendben

az indítókábelt.
►

T
egye vissza a (+) pólusra a műanyag
takarástborítást, ha a gépjármű rendelkezik
ilyennel.
►

Az akkumulátor megfelelő töltöttségi
szintjének elérése érdekében legalább 30 percig
járassa az álló gépjármű motorját.
Ha a megfelelő töltési töltöttségi szint
elérése nélkül indul el a gépjárművel,
akkor előfordulhat, hogy a gépjármű egyes
funkciói nem működnek helyesen.
Automata sebességváltó
Soha ne próbálja meg a gépjármű
betolásával beindítani a motort.
Az akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
–

Ha főként rövid utakra használja a
gépjárművét.
–


Ha a gépjárművet néhány hétig nem
használja.
Forduljon egy CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12

V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az akkumulátort.
►

V

egye le a gyújtást.
►

Kapcsolja ki az összes elektromos fogyasztót
(hangaudiorendszer

, világítás, ablaktörlők...
stb.).

183
Üzemzavar esetén
8

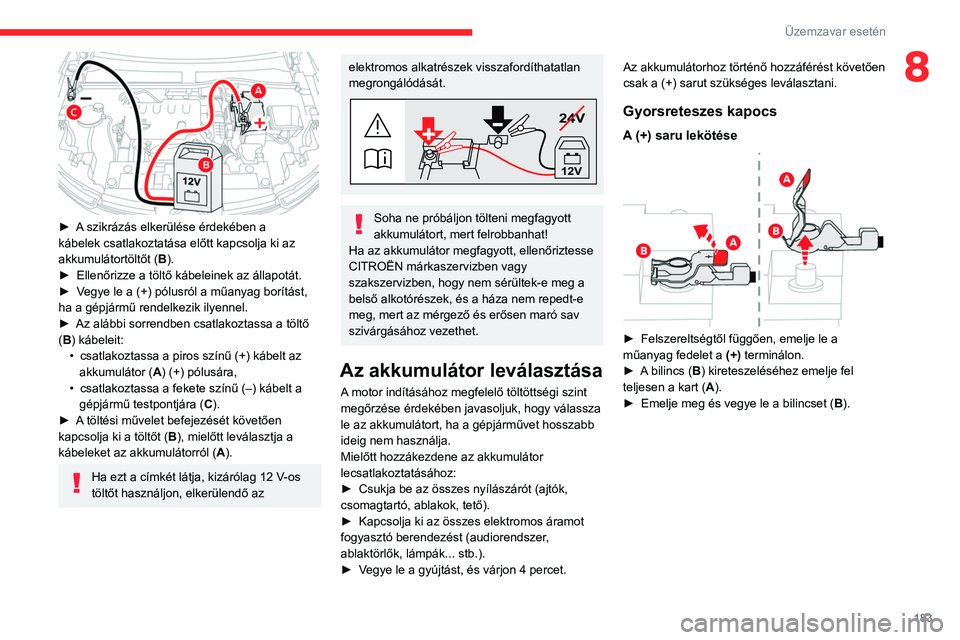

► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B).
►

Ellenőrizze a töltő kábeleinek az állapotát.
►


V
egye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Az alábbi sorrendben csatlakoztassa a töltő
(

B) kábeleit: •

csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A

) (+) pólusára,
•

csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C

).
►

A
töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az
elektromos alkatrészek visszafordíthatatlan
megrongálódását.
24V
12V
Soha ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
CITROËN márkaszervizben vagy
szakszervizben, hogy nem sérültek-e meg a
belső alkotórészek, és a háza nem repedt-e
meg, mert az mérgező és erősen maró sav
szivárgásához vezethet.
Az akkumulátor leválasztása
A motor indításához megfelelő töltöttségi szint
megőrzése érdekében javasoljuk, hogy válassza
le az akkumulátort, ha a gépjárművet hosszabb
ideig nem használja.
Mielőtt hozzákezdene az akkumulátor
lecsatlakoztatásához:
►

Csukja be az összes nyílászárót (ajtók,
csomagtartó, ablakok, tető).
►


Kapcsolja ki az összes elektromos áramot
fogyasztó berendezést (audiorendszer

,
ablaktörlők, lámpák... stb.).
►

V
egye le a gyújtást, és várjon 4 percet.Az akkumulátorhoz történő hozzáférést követően
csak a (+) sarut szükséges leválasztani.
Gyorsreteszes kapocs
A (+) saru lekötése

► Felszereltségtől függően, emelje le a
műanyag fedelet a (+)
terminálon.
►

A
bilincs (B) kireteszeléséhez emelje fel
teljesen a kart (A).
►

Emelje meg és vegye le a bilincset ( B

).

184
Üzemzavar esetén

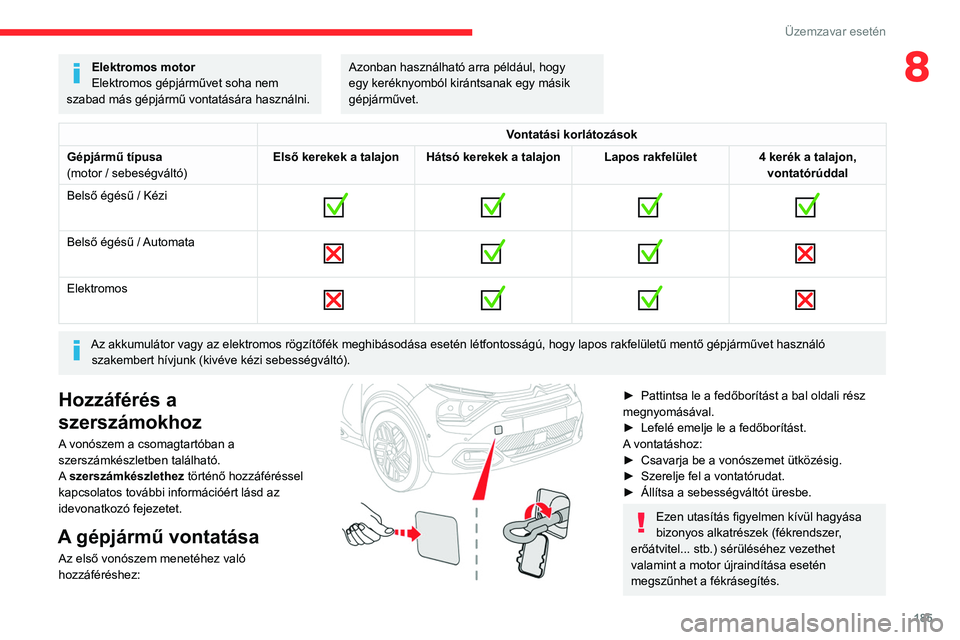

Hozzáférés a
szerszámokhoz
A vonószem a csomagtartóban a
szerszámkészletben található.
A szerszámkészlethez történő hozzáféréssel
kapcsolatos további információért lásd az
idevonatkozó fejezetet.
A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:

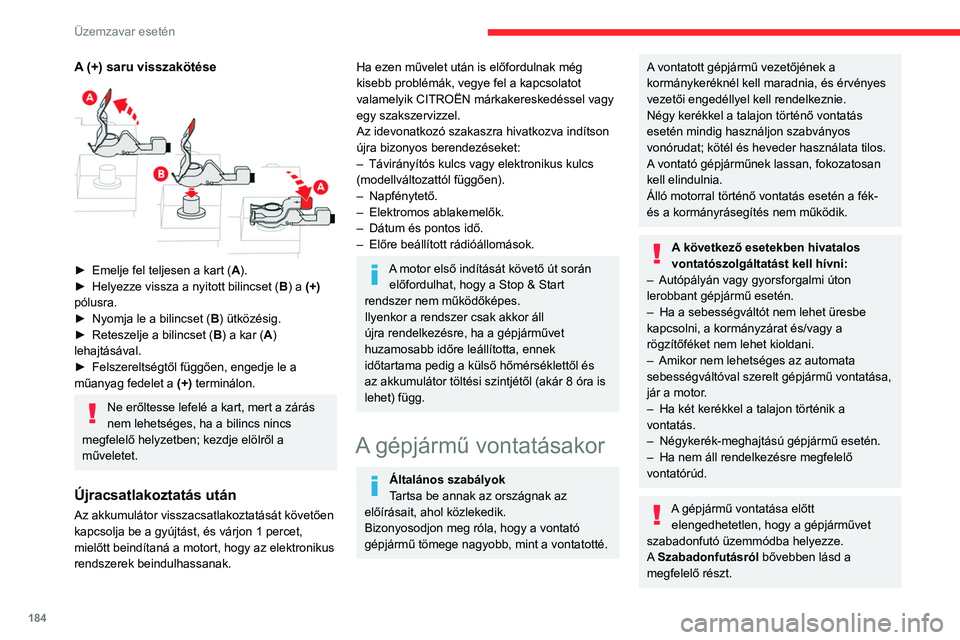

A (+) saru visszakötése

► Emelje fel teljesen a kart ( A ).
► Helyezze vissza a nyitott bilincset ( B
) a (+)
pólusra.
►

Nyomja le a bilincset ( B

) ütközésig.
►

Reteszelje a bilincset ( B

) a kar (A)
lehajtásával.
►

Felszereltségtől függően, engedje le a
műanyag fedelet a (+)

terminálon.
Ne erőltesse lefelé a kart, mert a zárás
nem lehetséges, ha a bilincs nincs
megfelelő helyzetben; kezdje elölről a
műveletet.
Újracsatlakoztatás után
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.
Ha ezen művelet után is előfordulnak még
kisebb problémák, vegye fel a kapcsolatot
valamelyik CITROËN márkakereskedéssel vagy
egy szakszervizzel.
Az idevonatkozó szakaszra hivatkozva indítson
újra bizonyos berendezéseket:
–

Távirányítós kulcs vagy elektronikus kulcs
(modellváltozattól függően).
–


Napfénytető.
–


Elektromos ablakemelők.
–


Dátum és pontos idő.
–


Előre beállított rádióállomások.
A motor első indítását követő út során előfordulhat, hogy a Stop & Start
rendszer nem működőképes.
Ilyenkor a rendszer csak akkor áll
újra rendelkezésre, ha a gépjárművet
huzamosabb időre leállította, ennek
időtartama pedig a külső hőmérséklettől és
az akkumulátor töltési szintjétől (akár 8 óra is
lehet) függ.
A gépjármű vontatásakor
Általános szabályok
Tartsa be annak az országnak az
előírásait, ahol közlekedik.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötél és heveder használata tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
A következő esetekben hivatalos
vontatószolgáltatást kell hívni:
–

Autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén.
–


Ha a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani.
–


Amikor nem lehetséges az automata
sebességváltóval szerelt gépjármű vontatása,
jár a motor

.
–

Ha két kerékkel a talajon történik a
vontatás.
–


Négykerék-meghajtású gépjármű esetén.
–


Ha nem áll rendelkezésre megfelelő
vontatórúd.
A gépjármű vontatása előtt elengedhetetlen, hogy a gépjárművet
szabadonfutó üzemmódba helyezze.
A Szabadonfutásról bővebben lásd a
megfelelő részt.

185
Üzemzavar esetén
8Elektromos motor
Elektromos gépjárművet soha nem
szabad más gépjármű vontatására használni.Azonban használható arra például, hogy
egy keréknyomból kirántsanak egy másik
gépjárművet.
Vontatási korlátozások
Gépjármű típusa
(motor / sebeségváltó) Első kerekek a talajon Hátsó kerekek a talajon Lapos rakfelület
4 kerék a talajon,
vontatórúddal
Belső égésű / Kézi


Belső égésű / Automata

Elektromos

Az akkumulátor vagy az elektromos rögzítőfék meghibásodása esetén létfontosságú, hogy lapos rakfelületű mentő gépjárművet használó
szakembert hívjunk (kivéve kézi sebességváltó).
Hozzáférés a
szerszámokhoz
A vonószem a csomagtartóban a
szerszámkészletben található.
A szerszámkészlethez történő hozzáféréssel
kapcsolatos további információért lásd az
idevonatkozó fejezetet.
A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:

► Pattintsa le a fedőborítást a bal oldali rész
megnyomásával.
►

Lefelé emelje le a fedőborítást.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat.
►


Állítsa a sebességváltót üresbe.
Ezen utasítás figyelmen kívül hagyása
bizonyos alkatrészek (fékrendszer,
erőátvitel... stb.) sérüléséhez vezethet
valamint a motor újraindítása esetén
megszűnhet a fékrásegítés.

186
Üzemzavar esetén
Automata sebességváltó
Soha ne vontassa a gépjárművet
a hajtott kerekekkel a földön és leállított
motorral.
►

Oldja ki a kormányzárat, és oldja ki a
rögzítőféket.
►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét.
►


Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.

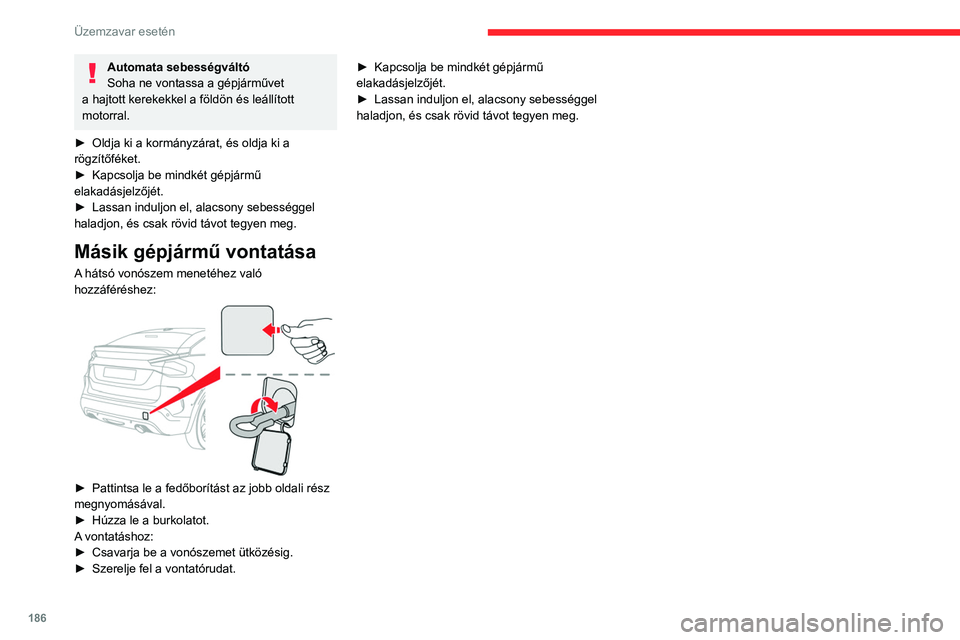

Másik gépjármű vontatása
A hátsó vonószem menetéhez való
hozzáféréshez:


► Pattintsa le a fedőborítást az jobb oldali rész
megnyomásával.
►

Húzza le a burkolatot.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat. ►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét.
►

Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.

187

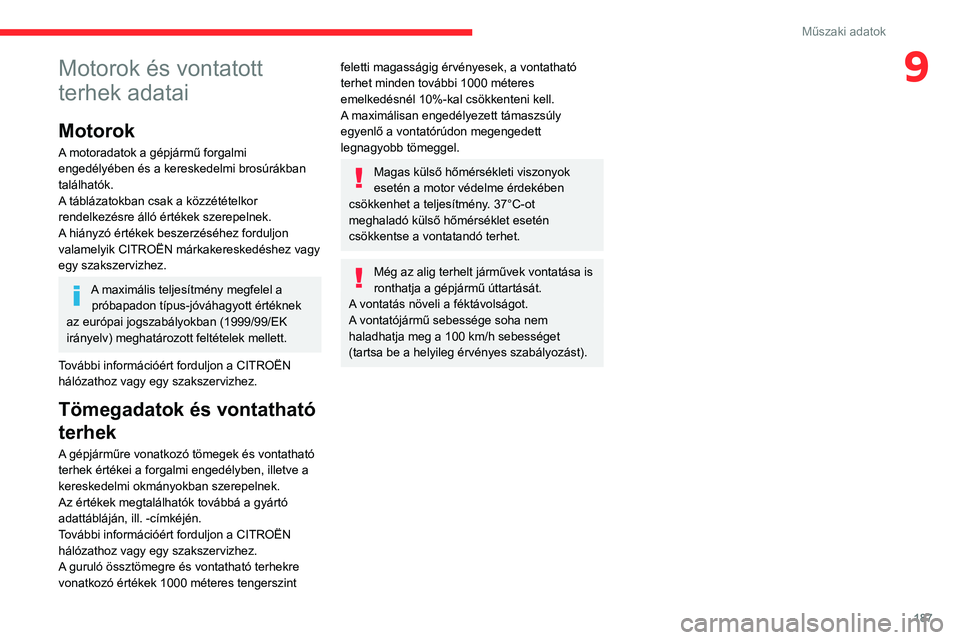

Műszaki adatok
9Motorok és vontatott
terhek adatai
Motorok
A motoradatok a gépjármű forgalmi
engedélyében és a kereskedelmi brosúrákban
találhatók.
A táblázatokban csak a közzétételkor
rendelkezésre álló értékek szerepelnek.
A hiányzó értékek beszerzéséhez forduljon
valamelyik CITROËN márkakereskedéshez vagy
egy szakszervizhez.
A maximális teljesítmény megfelel a próbapadon típus-jóváhagyott értéknek
az európai jogszabályokban (1999/99/EK
irányelv) meghatározott feltételek mellett.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Tömegadatok és vontatható
terhek
A gépjárműre vonatkozó tömegek és vontatható
terhek értékei a forgalmi engedélyben, illetve a
kereskedelmi okmányokban szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján, ill. -címkéjén.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A guruló össztömegre és vontatható terhekre
vonatkozó értékek 1000 méteres tengerszint
feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres
emelkedésnél 10%-kal csökkenteni kell.
A maximálisan engedélyezett támaszsúly
egyenlő a vontatórúdon megengedett
legnagyobb tömeggel.
Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37°C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Még az alig terhelt járművek vontatása is
ronthatja a gépjármű úttartását.
A vontatás növeli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100 km/h sebességet
(tartsa be a helyileg érvényes szabályozást).

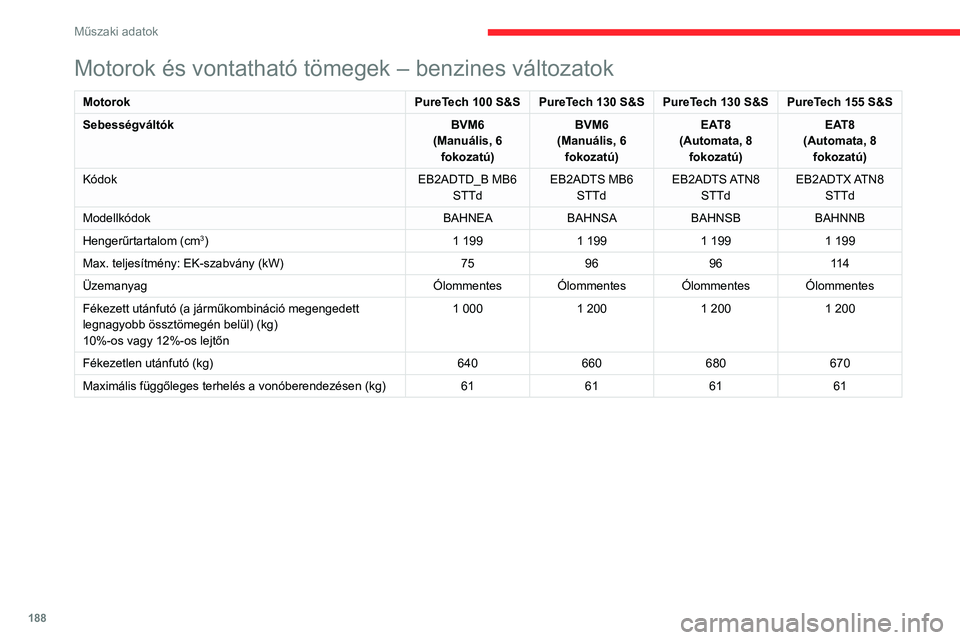

188
Műszaki adatok
Motorok és vontatható tömegek – dízelváltozatok
MotorokBlueHDi 110BlueHDi 130
Sebességváltók BVM6
(Manuális, 6 fokozatú) EAT8
(Automata, 8 fokozatú)
Kódok DV5RCe MB6 STTdDV5RC ATN8 STTd
Modellkódok BBYHSABBYHZB
Hengerűrtartalom (cm3) 1 4991 499
Max. teljesítmény: EK-szabvány (kW) 8196
Üzemanyag GázolajDízelGázolaj
Fékezett utánfutó (a járműkombináció megengedett
legnagyobb össztömegén belül) (kg)
10%-os vagy 12%-os lejtőn 1 200
1 200
Fékezetlen utánfutó (kg) 660690
Maximális függőleges terhelés a vonóberendezésen (kg) 6161
0RWRURNpVYR\
QWDWKDWyW|PHJ\
HN
