11 9
Vožnja
6Vozač tada primjećuje okretanje obruča
upravljača.
Ova žaruljica treperi za vrijeme čitavog
trajanja ispravljanja putanje.
Vozač može spriječiti ispravljanje čvrstim
držanjem obruča upravljača (npr. za
vrijeme manevriranja u nuždi).
Ispravljanje se prekida odmah ako se uključe
pokazivači smjera. Dok su aktivirani pokazivači smjera i nekoliko
sekundi nakon njihova isključivanja, sustav će
smatrati da je odstupanje od putanje namjerno
te neće pokrenuti nikakvo ispravljanje u tom
razdoblju.
Situacije u vožnji i pridružena upozorenja
U sljedećoj tablici opisana su upozorenja i poruke koje se prikazuju u raznim situacijama u vožnji.
Ta upozorenja ne prikazuju se uzastopno.
Status funkcije
PrikazKomentari
OFF

Funkcija je isključena.
ON Ništa.Funkcija uključena, uvjeti nisu ispunjeni:
–

brzina manja od 65 km/h
–


nema prepoznavanja crte
–


aktiviran je postupak ESC
–


"sportska" vožnja.
ON

Automatsko isključivanje funkcije ili njezin prelazak u stanje pripravnosti (npr . otkrivanje
priključene prikolice, korištenje tankog rezervnog kotača koji se isporučuje s vozilom,
neispravnost).
ON Ništa.Otkrivene su oznake na kolniku.
Brzina veća od 65 km/h.
ON


Sustav ispravlja putanju na strani na kojoj je otkrivena opasnost od prelaženja crte. Ruke
vozača nalaze se na obruču upravljača.

120
Vožnja
upozorenja, a prikazat će se i poruka te zvučni
signal.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Nadzor mrtvog kuta
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .


Sustav upozorava vozača na potencijalnu
opasnost od drugog vozila (automobil, kamion,
motocikl) u mrtvim kutovima vozila (područja
koja se ne nalaze u vidnom polju vozača)
uz pomoć senzora koji se nalaze na bočnim
stranama branika.

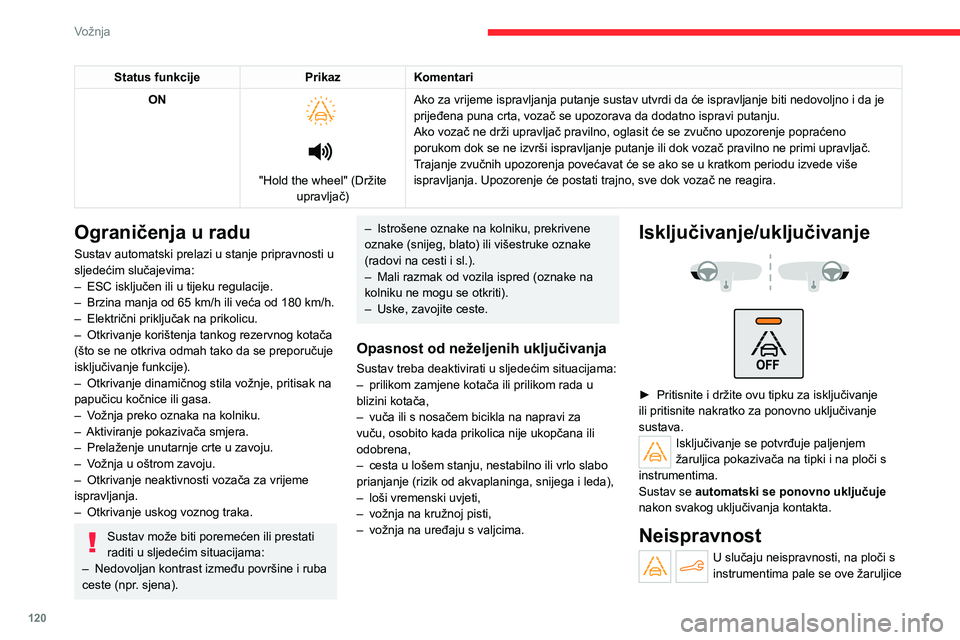

Status funkcije PrikazKomentari
ON



"Hold the wheel" (Držite upravljač) Ako za vrijeme ispravljanja putanje sustav utvrdi da će ispravljanje biti nedovoljno i da je
prijeđena puna crta, vozač se upozorava da dodatno ispravi putanju.
Ako vozač ne drži upravljač pravilno, oglasit će se zvučno upozorenje popraćeno
porukom dok se ne izvrši ispravljanje putanje ili dok vozač pravilno ne primi upravljač.
Trajanje zvučnih upozorenja povećavat će se ako se u kratkom periodu izvede više
ispravljanja. Upozorenje će postati trajno, sve dok vozač ne reagira.
Ograničenja u radu
Sustav automatski prelazi u stanje pripravnosti u
sljedećim slučajevima:
–

ESC isključen ili u tijeku regulacije.
–


Brzina manja od 65 km/h ili veća od 180 km/h.
–


Električni priključak na prikolicu.
–


Otkrivanje korištenja tankog rezervnog kotača
(što se ne otkriva odmah tako da se preporučuje
isključivanje funkcije).
–


Otkrivanje dinamičnog stila vožnje, pritisak na
papučicu kočnice ili gasa.
–


V
ožnja preko oznaka na kolniku.
–

Aktiviranje pokazivača smjera.
–


Prelaženje unutarnje crte u zavoju.
–


V
ožnja u oštrom zavoju.
–

Otkrivanje neaktivnosti vozača za vrijeme
ispravljanja.
–


Otkrivanje uskog voznog traka.
Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:
–

Nedovoljan kontrast između površine i ruba
ceste (npr

. sjena).
– Istrošene oznake na kolniku, prekrivene
oznake (snijeg, blato) ili višestruke oznake
(radovi na cesti i sl.).
–

Mali razmak od vozila ispred (oznake na
kolniku ne mogu se otkriti).
–


Uske, zavojite ceste.
Opasnost od neželjenih uključivanja
Sustav treba deaktivirati u sljedećim situacijama:
– prilikom zamjene kotača ili prilikom rada u
blizini kotača,
–

vuča ili s nosačem bicikla na napravi za
vuču, osobito kada prikolica nije ukopčana ili
odobrena,
–


cesta u lošem stanju, nestabilno ili vrlo slabo
prianjanje (rizik od akvaplaninga, snijega i leda),
–


loši vremenski uvjeti,
–


vožnja na kružnoj pisti,
–


vožnja na uređaju s valjcima.
Isključivanje/uključivanje



► Pritisnite i držite ovu tipku za isključivanje
ili pritisnite nakratko za ponovno uključivanje
sustava.
Isključivanje se potvrđuje paljenjem
žaruljica pokazivača na tipki i na ploči s
instrumentima.
Sustav se automatski se ponovno uključuje
nakon svakog uključivanja kontakta.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima pale se ove žaruljice

121
Vožnja
6upozorenja, a prikazat će se i poruka te zvučni
signal.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Nadzor mrtvog kuta
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .


Sustav upozorava vozača na potencijalnu
opasnost od drugog vozila (automobil, kamion,
motocikl) u mrtvim kutovima vozila (područja
koja se ne nalaze u vidnom polju vozača)
uz pomoć senzora koji se nalaze na bočnim
stranama branika.


Upozorenje se dojavljuje stalno upaljenom
žaruljicom u vanjskom retrovizoru na
odgovarajućoj strani:
–

odmah, ako vas drugo vozilo pretječe;
–


nakon oko jedne sekunde, ako vaše vozilo
sporo pretječe drugo vozilo.
Uključivanje/isključivanje
Postavlja se putem izbornika Rasvj. za
vožnju / Vozilo na taktilnom ekranu.
Tijekom pokretanja vozila uključuje se žaruljica
na svakom retrovizoru u znak aktivacije sustava.
Status sustava memorira se prilikom isključivanja
kontakta.
Sustav se automatski isključuje u slučaju
vuče s kukom za vuču koju je
homologirao CITROËN.
Radni uvjeti
– Sva vozila kreću se u istom smjeru i na
susjednim trakovima.
–

V
ozilo se mora kretati brzinom od 12 do
140
km/h (izvedbe bez sustava Park Assist) ili
između 30
i 140 km/h (izvedbe sa sustavom
Park Assist). –

Kada pretječete vozilo, razlika u brzini manja
je od 10
km/h.
–
Kada pretječete vozilom, razlika u brzini manja
je od 25
km/h.
–
Promet je normalan.
–

Kada jako dugo pretječete vozilo i kada vozilo
koje pretječete ostaje u mrtvom kutu.
–

V
ozilo se kreće ravno ili blago skreće,
–
V
aše vozilo ne vuče prikolicu, kamp-kućicu itd.
Ograničenja u radu

122
Vožnja
– Active Safety Brake (automatsko kočenje u
nuždi).
Vozilo ima višenamjensku kameru smještenu na
gornjem dijelu vjetrobrana i, ovisno o izvedbi,
radar u prednjem braniku.
Sustav ne zamjenjuje oprez vozača.
Sustav je projektiran za pomaganje
vozaču i za veću sigurnost u vožnji.
Odgovornost je vozača da neprekidno
nadzire prometne uvjete u skladu s važećim
propisima za vožnju.
Čim sustav otkrije potencijalnu prepreku,
priprema sustav kočnica za slučaj
automatskog kočenja. Pritom se može javiti
slabi zvuk i osjet usporavanja.
Isključivanje/uključivanje
Nakon svakog pokretanja motora sustav se
automatski uključuje.
Postavke se mijenjaju u izborniku Rasvj.
za vožnju /Vozilo na taktilnom ekranu.
Isključivanje sustava potvrđuje se
paljenjem ove žaruljice, uz prikaz poruke.
Radni uvjeti i ograničenja
Vozilo se kreće prema naprijed.
Sustav ESC uključen.
Sigurnosni pojasevi učvršćeni za sve putnike.
Stabilizirana brzina na ravnim cestama.

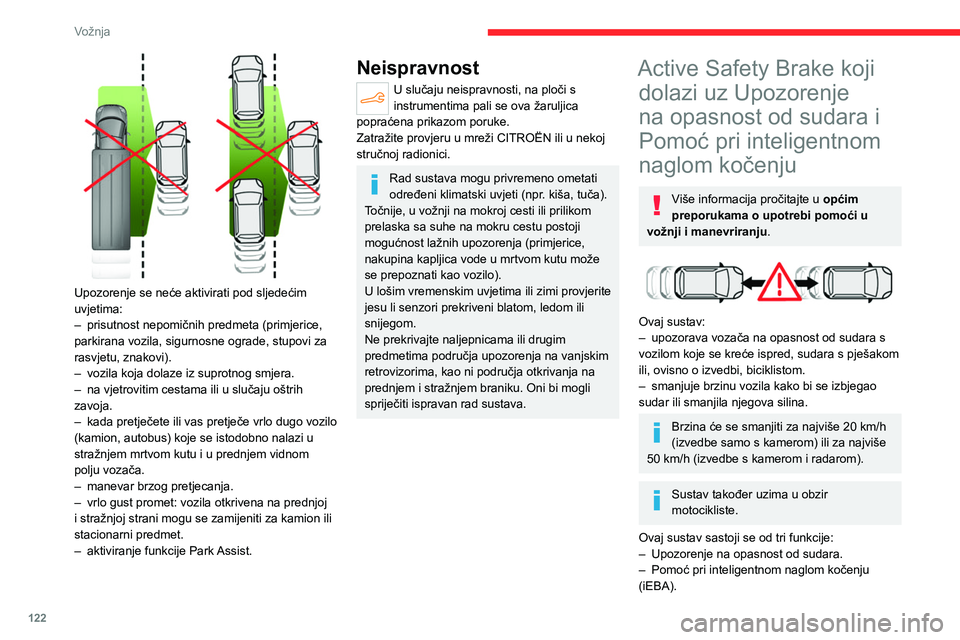

Upozorenje se neće aktivirati pod sljedećim
uvjetima:
–

prisutnost nepomičnih predmeta (primjerice,
parkirana vozila, sigurnosne ograde, stupovi za
rasvjetu, znakovi).
–


vozila koja dolaze iz suprotnog smjera.
–


na vjetrovitim cestama ili u slučaju oštrih
zavoja.
–


kada pretječete ili vas pretječe vrlo dugo vozilo
(kamion, autobus) koje se istodobno nalazi u
stražnjem mrtvom kutu i u prednjem vidnom
polju vozača.
–


manevar brzog pretjecanja.
–


vrlo gust promet: vozila otkrivena na prednjoj
i stražnjoj strani mogu se zamijeniti za kamion ili
stacionarni predmet.
–


aktiviranje funkcije Park
Assist.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica
popraćena prikazom poruke.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Rad sustava mogu privremeno ometati
određeni klimatski uvjeti (npr. kiša, tuča).
Točnije, u vožnji na mokroj cesti ili prilikom
prelaska sa suhe na mokru cestu postoji
mogućnost lažnih upozorenja (primjerice,
nakupina kapljica vode u mrtvom kutu može
se prepoznati kao vozilo).
U lošim vremenskim uvjetima ili zimi provjerite
jesu li senzori prekriveni blatom, ledom ili
snijegom.
Ne prekrivajte naljepnicama ili drugim
predmetima područja upozorenja na vanjskim
retrovizorima, kao ni područja otkrivanja na
prednjem i stražnjem braniku. Oni bi mogli
spriječiti ispravan rad sustava.
Active Safety Brake koji dolazi uz Upozorenje
na opasnost od sudara i
Pomoć pri inteligentnom
naglom kočenju
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .


Ovaj sustav:
–
upozorava vozača na opasnost od sudara s
vozilom koje se kreće ispred, sudara s pješakom
ili, ovisno o izvedbi, biciklistom.
–

smanjuje brzinu vozila kako bi se izbjegao
sudar ili smanjila njegova silina.
Brzina će se smanjiti za najviše 20 km/h
(izvedbe samo s kamerom) ili za najviše
50

km/h (izvedbe s kamerom i radarom).
Sustav također uzima u obzir
motocikliste.
Ovaj sustav sastoji se od tri funkcije:
–

Upozorenje na opasnost od sudara.
–


Pomoć pri inteligentnom naglom kočenju
(iEBA).

123
Vožnja
6– Active Safety Brake (automatsko kočenje u
nuždi).
V
ozilo ima višenamjensku kameru smještenu na
gornjem dijelu vjetrobrana i, ovisno o izvedbi,
radar u prednjem braniku.
Sustav ne zamjenjuje oprez vozača.
Sustav je projektiran za pomaganje
vozaču i za veću sigurnost u vožnji.
Odgovornost je vozača da neprekidno
nadzire prometne uvjete u skladu s važećim
propisima za vožnju.
Čim sustav otkrije potencijalnu prepreku,
priprema sustav kočnica za slučaj
automatskog kočenja. Pritom se može javiti
slabi zvuk i osjet usporavanja.
Isključivanje/uključivanje
Nakon svakog pokretanja motora sustav se
automatski uključuje.
Postavke se mijenjaju u izborniku Rasvj.
za vožnju /Vozilo na taktilnom ekranu.
Isključivanje sustava potvrđuje se
paljenjem ove žaruljice, uz prikaz poruke.
Radni uvjeti i ograničenja
Vozilo se kreće prema naprijed.
Sustav ESC uključen.
Sigurnosni pojasevi učvršćeni za sve putnike.
Stabilizirana brzina na ravnim cestama.
Preporučuje se isključivanje sustava putem
izbornika za konfiguraciju u sljedećim
slučajevima:
–

V
uča prikolice.
–

u slučaju prijevoza dugih predmeta na krovnim
nosačima.
–


V
ozilo opremljeno lancima za snijeg.
–

Prije ulaska u automatsku praonicu uz
pokrenut motor

.
–

Prilikom prelaska preko uređaja s valjcima u
radionici.
–


V
učno vozilo, uz pokrenut motor.
–

U slučaju udarca u vjetrobran kod kamere za
detekciju.
Sustav se automatski isključuje nakon
što se otkrije upotreba određene vrste
tankog rezervnog kotača (manjeg promjera) ili
neispravnost u radu prekidača papučice
kočnice ili barem dvaju kočnih svjetala.
Ako stop svjetla nisu u savršenom redu, vožnja može biti opasna.
Moguće je da vozač neće dobiti
upozorenje, da će ga dobiti prekasno ili
da će se upozorenje činiti neopravdanim.
Vozač uvijek mora zadržati nadzor nad
vozilom i biti spreman pravovremeno reagirati
kako bi izbjegao nesreću.
Nakon udarca, sustav se automatski
isključuje.
Zatražite provjeru u mreži CITROËN ili u
nekoj stručnoj radionici.
Upozorenje na opasnost od
sudara
Ova funkcija vozača obavještava o tome postoji
li opasnost od sudara njegova vozila s vozilom
koje se kreće ispred na istom voznom traku ili
naleta na pješaka ili biciklista koji je u njegovu
voznom traku.
Promjena praga uključivanja
upozorenja
Taj prag uključivanja utvrđuje osjetljivost kojom
funkcija upozorava za opasnost od sudara.
Postavlja se putem izbornika taktilnog
ekrana Rasvj. za vožnju / Vozilo .
►

Odaberite jedan od tri prethodno definirana
praga: "Daleko", "Normalno" ili "Blizu".
Posljednji odabrani prag memorira se nakon
prekida kontakta.
Rad
Ovisno o stupnju opasnosti od sudara koji otkrije
sustav i pragu aktivacije upozorenja koji odabere
vozač, postoji nekoliko razina upozorenja koja se
uključuju i prikazuju na ploči s instrumentima.
Sustav uvažava dinamiku vozila, brzinu vozila
i vozila koje vozi ispred, uvjete u okolini i
rad vozila (aktivnost na papučicama, obruču

124
Vožnja
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Ako se na ploči s instrumentima upali ova žaruljica nakon gašenja i
ponovnog pokretanja motora, obavezno se
morate obratiti mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Ove žaruljice svijetle na ploči s
instrumentima kako bi označile da
sigurnosni pojasevi vozača i/ili suvozača nisu
zakopčani (ovisi o verziji). Automatski sustav za
kočenje deaktivirat će se dok se ne zakopčaju
sigurnosni pojasevi.
Otkrivanje nepažnje
Više informacija pročitajte u Općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .
Ovisno o verziji, funkcija ima samo sustav
"Coffee Break Alert" ili je dopunjena sustavom
"Upozorenje na nepažnju vozača".
Ovi sustavi ni u kojem slučaju nisu
namijenjeni za održavanje vozača
budnim, niti za sprječavanje vozača da zaspi
za volanom.
Vozač mora odmah zaustaviti vozilo ako osjeti
umor.
Napravite stanku ako se osjećate umornim ili
barem svaka dva sata.

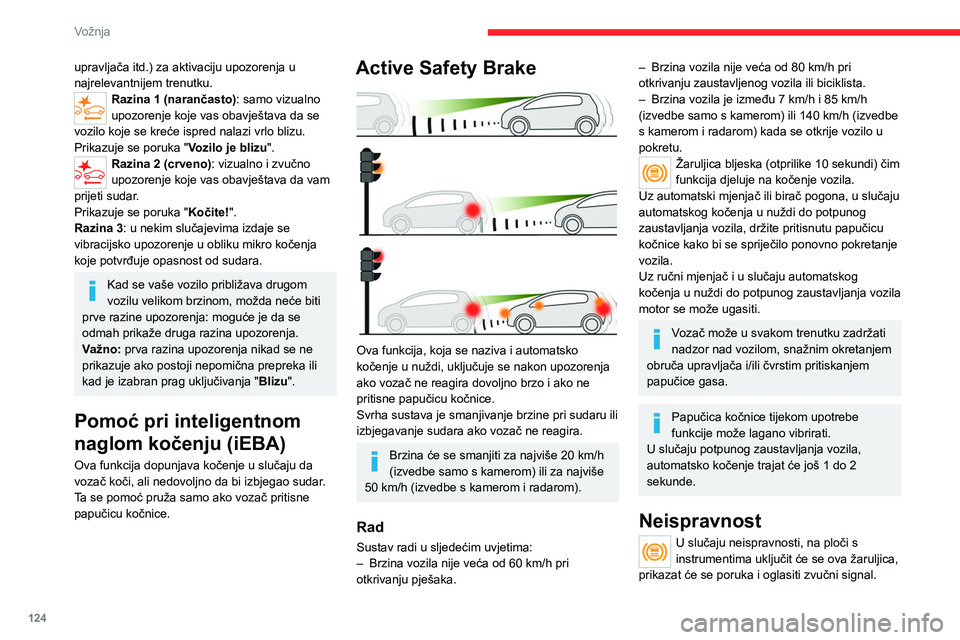

upravljača itd.) za aktivaciju upozorenja u
najrelevantnijem trenutku.
Razina 1 (narančasto): samo vizualno
upozorenje koje vas obavještava da se
vozilo koje se kreće ispred nalazi vrlo blizu.
Prikazuje se poruka " V
ozilo je blizu".
Razina 2 (crveno): vizualno i zvučno
upozorenje koje vas obavještava da vam
prijeti sudar
.
Prikazuje se poruka " Kočite!".
Razina 3: u nekim slučajevima izdaje se
vibracijsko upozorenje u obliku mikro kočenja
koje potvrđuje opasnost od sudara.
Kad se vaše vozilo približava drugom
vozilu velikom brzinom, možda neće biti
prve razine upozorenja: moguće je da se
odmah prikaže druga razina upozorenja.
Važno: prva
razina upozorenja nikad se ne
prikazuje ako postoji nepomična prepreka ili
kad je izabran prag uključivanja " Blizu".
Pomoć pri inteligentnom
naglom kočenju (iEBA)
Ova funkcija dopunjava kočenje u slučaju da
vozač koči, ali nedovoljno da bi izbjegao sudar.
Ta se pomoć pruža samo ako vozač pritisne
papučicu kočnice.
Active Safety Brake

Ova funkcija, koja se naziva i automatsko
kočenje u nuždi, uključuje se nakon upozorenja
ako vozač ne reagira dovoljno brzo i ako ne
pritisne papučicu kočnice.
Svrha sustava je smanjivanje brzine pri sudaru ili
izbjegavanje sudara ako vozač ne reagira.
Brzina će se smanjiti za najviše 20 km/h
(izvedbe samo s kamerom) ili za najviše
50

km/h (izvedbe s kamerom i radarom).
Rad
Sustav radi u sljedećim uvjetima:
– Brzina vozila nije veća od 60 km/h pri
otkrivanju pješaka.
– Brzina vozila nije veća od 80 km/h pri
otkrivanju zaustavljenog vozila ili biciklista.
–

Brzina vozila je između 7
km/h i 85 km/h
(izvedbe samo s kamerom) ili 140
km/h (izvedbe
s kamerom i radarom) kada se otkrije vozilo u
pokretu.
Žaruljica bljeska (otprilike 10 sekundi) čim
funkcija djeluje na kočenje vozila.
Uz automatski mjenjač ili birač pogona, u slučaju
automatskog kočenja u nuždi do potpunog
zaustavljanja vozila, držite pritisnutu papučicu
kočnice kako bi se spriječilo ponovno pokretanje
vozila.
Uz ručni mjenjač i u slučaju automatskog
kočenja u nuždi do potpunog zaustavljanja vozila
motor se može ugasiti.
Vozač može u svakom trenutku zadržati
nadzor nad vozilom, snažnim okretanjem
obruča upravljača i/ili čvrstim pritiskanjem
papučice gasa.
Papučica kočnice tijekom upotrebe
funkcije može lagano vibrirati.
U slučaju potpunog zaustavljanja vozila,
automatsko kočenje trajat će još 1 do 2
sekunde.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal.

125

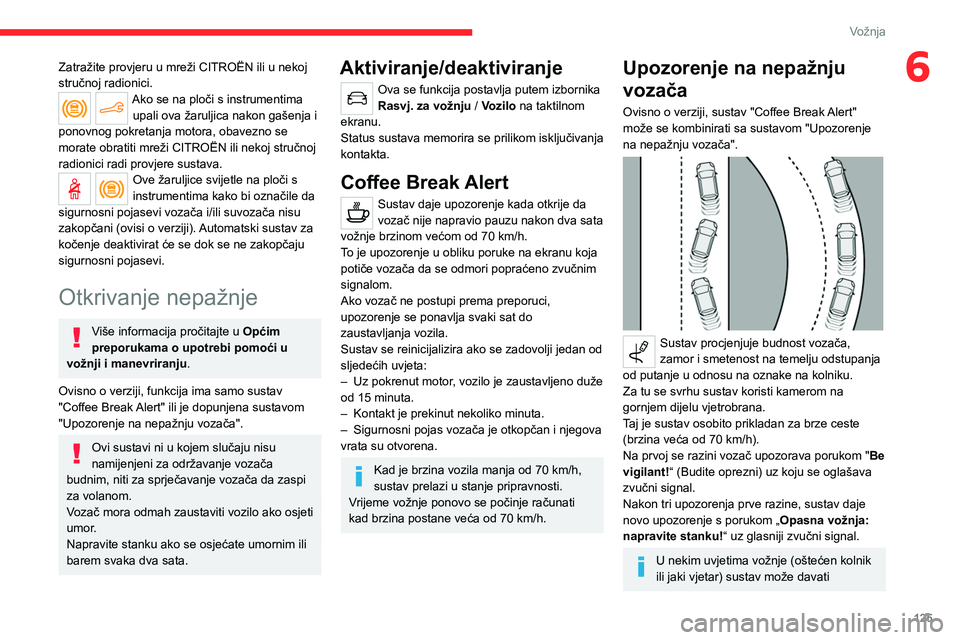

Vožnja
6Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Ako se na ploči s instrumentima upali ova žaruljica nakon gašenja i
ponovnog pokretanja motora, obavezno se
morate obratiti mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Ove žaruljice svijetle na ploči s
instrumentima kako bi označile da
sigurnosni pojasevi vozača i/ili suvozača nisu
zakopčani (ovisi o verziji). Automatski sustav za
kočenje deaktivirat će se dok se ne zakopčaju
sigurnosni pojasevi.
Otkrivanje nepažnje
Više informacija pročitajte u Općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .
Ovisno o verziji, funkcija ima samo sustav
"Coffee Break Alert" ili je dopunjena sustavom
"Upozorenje na nepažnju vozača".
Ovi sustavi ni u kojem slučaju nisu
namijenjeni za održavanje vozača
budnim, niti za sprječavanje vozača da zaspi
za volanom.
Vozač mora odmah zaustaviti vozilo ako osjeti
umor.
Napravite stanku ako se osjećate umornim ili
barem svaka dva sata.
Aktiviranje/deaktiviranje
Ova se funkcija postavlja putem izbornika
Rasvj. za vožnju / Vozilo na taktilnom
ekranu.
Status sustava memorira se prilikom isključivanja
kontakta.
Coffee Break Alert
Sustav daje upozorenje kada otkrije da
vozač nije napravio pauzu nakon dva sata
vožnje brzinom većom od 70
km/h.
To je upozorenje u obliku poruke na ekranu koja
potiče vozača da se odmori popraćeno zvučnim
signalom.
Ako vozač ne postupi prema preporuci,
upozorenje se ponavlja svaki sat do
zaustavljanja vozila.
Sustav se reinicijalizira ako se zadovolji jedan od
sljedećih uvjeta:
–

Uz pokrenut motor
, vozilo je zaustavljeno duže
od 15 minuta.
–

Kontakt je prekinut nekoliko minuta.
–


Sigurnosni pojas vozača je otkopčan i njegova
vrata su otvorena.
Kad je brzina vozila manja od 70 km/h,
sustav prelazi u stanje pripravnosti.
V
rijeme vožnje ponovo se počinje računati
kad brzina postane veća od 70
km/h.
Upozorenje na nepažnju
vozača
Ovisno o verziji, sustav "Coffee Break Alert"
može se kombinirati sa sustavom "Upozorenje
na nepažnju vozača".


Sustav procjenjuje budnost vozača,
zamor i smetenost na temelju odstupanja
od putanje u odnosu na oznake na kolniku.
Za tu se svrhu sustav koristi kamerom na
gornjem dijelu vjetrobrana.
Taj je sustav osobito prikladan za brze ceste
(brzina veća od 70
km/h).
Na prvoj se razini vozač upozorava porukom " Be
vigilant! “ (Budite oprezni) uz koju se oglašava
zvučni signal.
Nakon tri upozorenja prve razine, sustav daje
novo upozorenje s porukom „ Opasna vožnja:
napravite stanku!“ uz glasniji zvučni signal.
U nekim uvjetima vožnje (oštećen kolnik
ili jaki vjetar) sustav može davati

126
Vožnja

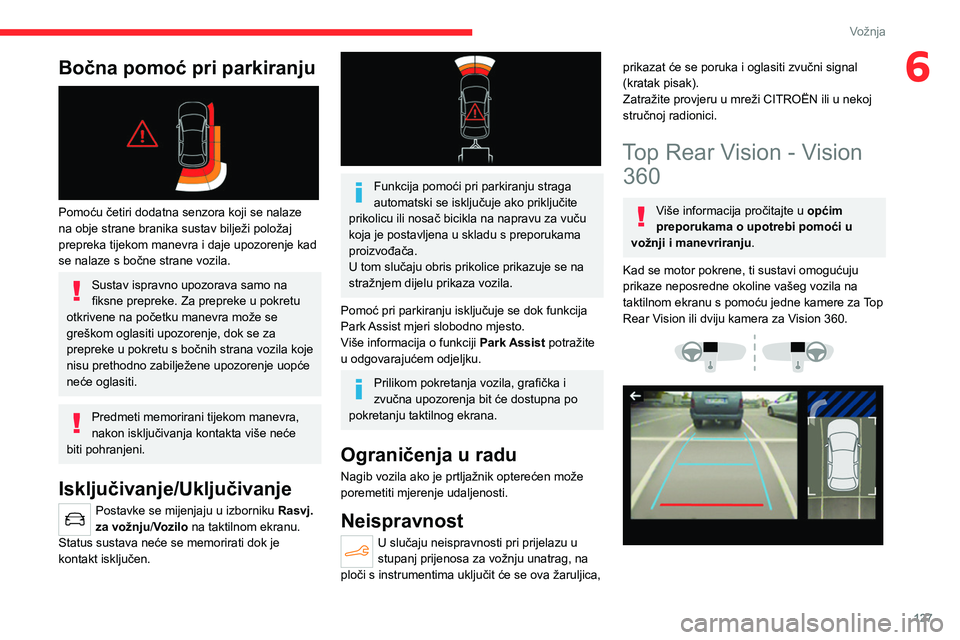

Bočna pomoć pri parkiranju

Pomoću četiri dodatna senzora koji se nalaze
na obje strane branika sustav bilježi položaj
prepreka tijekom manevra i daje upozorenje kad
se nalaze s bočne strane vozila.
Sustav ispravno upozorava samo na
fiksne prepreke. Za prepreke u pokretu
otkrivene na početku manevra može se
greškom oglasiti upozorenje, dok se za
prepreke u pokretu s bočnih strana vozila koje
nisu prethodno zabilježene upozorenje uopće
neće oglasiti.
Predmeti memorirani tijekom manevra,
nakon isključivanja kontakta više neće
biti pohranjeni.
Isključivanje/Uključivanje
Postavke se mijenjaju u izborniku Rasvj.
za vožnju /Vozilo na taktilnom ekranu.
Status sustava neće se memorirati dok je
kontakt isključen.

XSR]RUHQMDQH\
RYLVQRRUD]LQ\
LEXGQRVWL
YR]D

127
Vožnja
6Bočna pomoć pri parkiranju

Pomoću četiri dodatna senzora koji se nalaze
na obje strane branika sustav bilježi položaj
prepreka tijekom manevra i daje upozorenje kad
se nalaze s bočne strane vozila.
Sustav ispravno upozorava samo na
fiksne prepreke. Za prepreke u pokretu
otkrivene na početku manevra može se
greškom oglasiti upozorenje, dok se za
prepreke u pokretu s bočnih strana vozila koje
nisu prethodno zabilježene upozorenje uopće
neće oglasiti.
Predmeti memorirani tijekom manevra,
nakon isključivanja kontakta više neće
biti pohranjeni.
Isključivanje/Uključivanje
Postavke se mijenjaju u izborniku Rasvj.
za vožnju /Vozilo na taktilnom ekranu.
Status sustava neće se memorirati dok je
kontakt isključen.


Funkcija pomoći pri parkiranju straga
automatski se isključuje ako priključite
prikolicu ili nosač bicikla na napravu za vuču
koja je postavljena u skladu s preporukama
proizvođača.
U tom slučaju obris prikolice prikazuje se na
stražnjem dijelu prikaza vozila.
Pomoć pri parkiranju isključuje se dok funkcija
Park Assist mjeri slobodno mjesto.
Više informacija o funkciji Park Assist potražite
u odgovarajućem odjeljku.
Prilikom pokretanja vozila, grafička i
zvučna upozorenja bit će dostupna po
pokretanju taktilnog ekrana.
Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.
Neispravnost
U slučaju neispravnosti pri prijelazu u
stupanj prijenosa za vožnju unatrag, na
ploči s instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal
(kratak pisak).
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Top Rear Vision - Vision 360
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .
Kad se motor pokrene, ti sustavi omogućuju
prikaze neposredne okoline vašeg vozila na
taktilnom ekranu s pomoću jedne kamere za Top
Rear Vision ili dviju kamera za Vision 360.

128
Vožnja
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30 cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Ekran je podijeljen na dva dijela: s
kontekstualnim prikazom i s prikazom vozila i
neposredne okoline odozgo.
Pomoć pri parkiranju dopunjuje podatke o
pogledu na vozilo odozgo.
Mogu se prikazivati razni kontekstualni prikazi:
–
Standardni pogled.
–


pogled pod 180°.
–


Zumirani pogled.
Način rada

AUTO uključen je prema zadanim
postavkama.
U ovom načinu rada sustav će odabrati najbolji
pogled za prikaz (standardni ili zumirani).
Vrsta pogleda može se promijeniti u svakom
trenutku za vrijeme manevriranja.
►

Pritisnite tipku u donjem lijevom kutu taktilnog
ekrana.
►


Označite vrstu pogleda:
•


"
Standardni pogled ".
•

"
180° view".
•

"
Zumirani pogled ".
•

"
AUTO view".
Na ekranu se odmah prikazuje izabrani pogled.
Status sustava ne pohranjuje se nakon
isključivanja kontakta.Princip rada

Upotrebom jedne ili dviju kamera snima se
neposredna okolina vozila pri manevriranju
malom brzinom.
Slika neposredne okoline s gornje strane vozila
rekonstruira se (prikazuje se između plavih linija)
u stvarnom vremenu za vrijeme manevriranja.
Time se olakšava izravnavanje vozila prilikom
parkiranja i daje uvid u sve prepreke u
blizini. Slika se automatski briše ako je vozilo
zaustavljeno duže vrijeme.
Uz funkciju Vision 360 slika se izrađuje
upotrebom obje kamere pri kretanju vozila prema
naprijed i unatrag.
Kad je funkcija aktivirana, možda se neće
prikazati pogled odozgo. Ako se sustav aktivira
nakon početka vožnje, pogled odozgo može se u
potpunosti prikazati.
Top Rear Vision
Stražnji pogled

Za aktiviranje kamere smještene blizu svjetla
registarske pločice, aktivirajte stupanj prijenosa
za vožnju unatrag i nemojte voziti brže od 10
km/h (6 mph).
Sustav je isključen:
–

Automatski, pri brzini većoj od 20
km/h (12
mph).
–

Automatski, ako je prtljažnik otvoren.
–


Prilikom prebacivanja iz stupnja prijenosa za
vožnju unatrag.
–


Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
