129
Vožnja
6Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30 cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
otklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.

130
Vožnja
Standardni pogled

Na ekranu se prikazuje područje ispred vozila.
Narančaste crte 1 predstavljaju širinu vašeg
vozila sa rasklopljenim retrovizorima; njihov
smjer ovisi o položaju upravljača.
Crvena crta 2 predstavlja udaljenost od 30 od
prednjeg odbojnika; dvije narančaste crte 3 i 4
označavaju 1 m odnosno 2 m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Vision 360
Vozilo ima prednju kameru koja se nalazi u
prednjoj maski i stražnju kameru koja se nalazi
blizu svjetala registarske pločice.
Pomoću tih kamera sustav može prikazivati
blisku okolinu vozila na taktilnom ekranu, s
pogledima na područje iza vozila (pogled
straga) ako je uključen stupanj prijenosa za
vožnju unatrag i pogledima na područje ispred
vozila (pogled sprijeda), ako je ručica mjenjača
u neutralnom položaju ili ako je uključen neki
stupanj prijenosa.
Pogled straga

Sustav će se automatski aktivirati nakon
uključivanja stupnja za vožnju unatrag.
Sustav je isključen:
–

Automatski, pri brzini većoj od 20
km/h.
–

Pri prebacivanju iz stupnja prijenosa za vožnju
unatrag (sliku prikaza straga zamijenit će nakon
7 sekundi slika prikaza sprijeda).
– Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
U slučaju postavljanja prikolice ili nosača
bicikla na kuku za vuču, područje iza
vozila u prikazu odozgo postat će tamno.
Rekonstrukciju okoline provodi samo prednja
kamera.
Pogledi straga slični su onima za funkciju Top
Rear Vision.
Više informacija o funkciji Top Rear Vision
potražite u odgovarajućem odjeljku.
Vidljivost sprijeda i straga

Uz pokrenut motor i brzinu manju od 20
km/h, sustav se uključuje putem izbornika
Rasvj. za vožnju/Vozilo na taktilnom ekranu:
►

Odaberite „
Vizualna pomoć pri parkiranju “.
Način rada AUTO uključuje se kao osnovna
postavka, s pogledom sprijeda ako je mjenjač
u neutralnom položaju ili u nekom stupnju prijenosa, odnosno s pogledom straga, ako je
uključen stupanj za vožnju unatrag.
Sustav je isključen:
–

Automatski pri brzini većoj od oko 30
km/h
(slika će se privremeno ugasiti iznad 20 km/h),
–
Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na prednjem braniku,
automatski pogled omogućuje prelazak s
pogleda sprijeda (standardno) na pogled odozgo
(zum) prilikom približavanja prepreci za vrijeme
manevriranja.

131
Vožnja

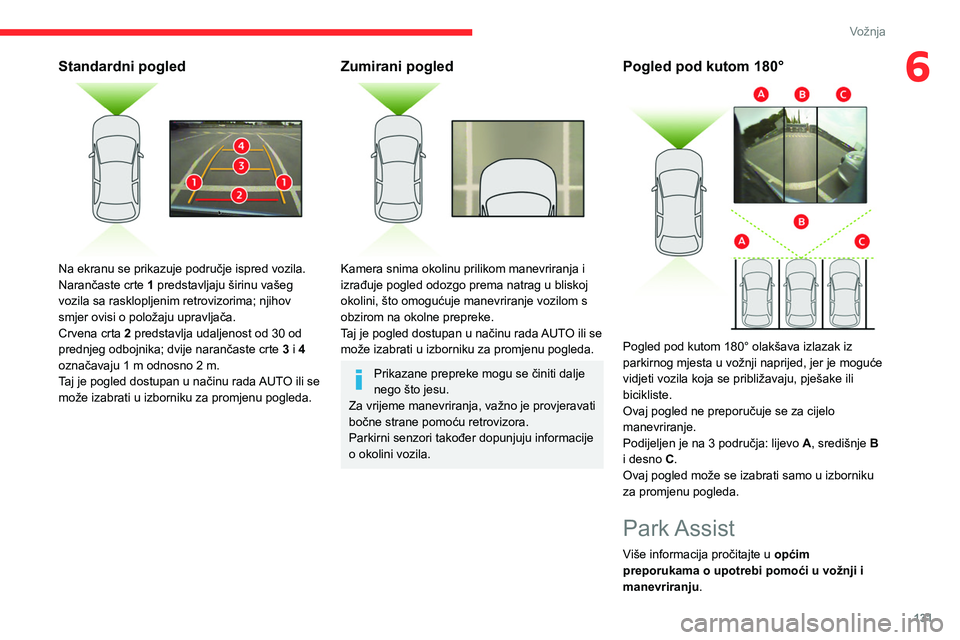

6Standardni pogled

Na ekranu se prikazuje područje ispred vozila.
Narančaste crte 1 predstavljaju širinu vašeg
vozila sa rasklopljenim retrovizorima; njihov
smjer ovisi o položaju upravljača.
Crvena crta 2 predstavlja udaljenost od 30 od
prednjeg odbojnika; dvije narančaste crte 3 i 4
označavaju 1 m odnosno 2 m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolini, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Parkirni senzori također dopunjuju informacije
o okolini vozila.
Pogled pod kutom 180°

Pogled pod kutom 180° olakšava izlazak iz
parkirnog mjesta u vožnji naprijed, jer je moguće
vidjeti vozila koja se približavaju, pješake ili
bicikliste.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Podijeljen je na 3 područja: lijevo A, središnje B
i desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u vožnji i
manevriranju.

132
Vožnja

Kad sustav pronađe dostupno parkirno mjesto,
na ekranu se prikazuje "OK" i oglašava se
zvučni signal.
Priprema manevra
► Krećite se vrlo sporo dok se ne prikaže
zahtjev za zaustavljanje vozila: „ Zaustavljanje
vozila”, znak „STOP” i zvučni signal.
Kad se vozilo zaustavi, na ekranu će se prikazati
stranica s uputama.
► Slijedite upute kako biste se pripremili za
manevar.
Početak manevra označava se prikazivanjem
poruke „Manevar u tijeku“ popraćene zvučnim
signalom.
Vožnja unatrag označava se porukom: „ Release
the steering wheel, reverse“ (Otpustite obruč
upravljača, vozite unatrag).
Funkcija Top Rear Vision ili Vision 360 i pomoć
pri parkiranju automatski se aktiviraju kako bi
vam pomogli nadgledati okruženje vašeg vozila
tijekom manevra.
Ovaj sustav pruža aktivnu pomoć pri parkiranju:
otkriva parkirno mjesto, a zatim upravlja
servoupravljačem vozila dok vozač određuje
smjer, mijenja stupnjeve prijenosa, usporava i
koči.
Za pomoć vozaču u nadzoru manevra, sustav
automatski pokreće prikaz iz funkcije

T
op
Rear Vision ili Vision 360 i aktivira pomoć pri
parkiranju.
Sustav mjeri dostupna parkirna mjesta i
izračunava udaljenosti od prepreka pomoću
ultrazvučnih senzora ugrađenih u prednji i
stražnji branik vozila.


Sustav pomaže pri sljedećim manevrima:
A. Ulazak u paralelno parkirno mjesto
B. Izlazak s paralelnog parkirnog mjesta
C. Ulazak u parkirno mjesto između dvaju vozila
Rad
► Dok prilazite parkirnom mjestu, smanjite
brzinu vozila na 30 km/h ili manje.
Uključivanje funkcije
Funkcija se aktivira u izborniku Vozilo /
Rasvj. za vožnju na taktilnom ekranu.
Odaberite „Park Assist“.
Uključivanjem funkcije isključuje se
sustav Nadzor mrtvog kuta.
Funkciju možete isključiti u bilo kojem
trenutku, sve do ulaska na parkirno
mjesto ili izlaska iz parkirnog mjesta,
pritiskom na strelicu u gornjem lijevom kutu
stranice na ekranu.
Odabir vrste manevriranja

Stranica za odabir manevra prikazuje se
na taktilnom ekranu: ako se vozilo kretalo
nakon uključenja kontakta, prema zadanim
vrijednostima prikazuje se stranica "Ulazak"; u
protivnom se prikazuje stranica "Izlazak".
► Odaberite vrstu i stranu manevra da biste
uključili traženje parkirnog mjesta.
Odabrani manevar može se promijeniti u svakom
trenutku, čak i kada tražite slobodno parkirno
mjesto.
Uključuje se žaruljica pokazivača za
potvrdu odabira.
Traženje parkirnog mjesta
► Trebali biste voziti na udaljenosti između
0,50 m i 1,50 m od reda parkiranih vozila i
nikada ne smijete prekoračiti brzinu od 30
km/h
dok sustav ne pronađe dostupno mjesto.
Traženje parkirnog mjesta prekida se kad
prijeđete tu granicu. Funkcija se automatski
isključuje kad brzina vozila prijeđe 50
km/h.
Za "paralelno" parkiranje najmanja
veličina parkirnog mjesta mora biti
jednaka veličini vašeg vozila plus 0,60 m.
Za ''okomito'' parkiranje širina prostora mora
biti jednaka širini vašeg vozila plus 0,70 m.
Ako je funkcija pomoći pri parkiranju bila isključena u izborniku Vožnja / Vozilo na
taktilnom ekranu, automatski će se ponovno
uključiti tijekom uključivanja sustava.

133
Vožnja
6

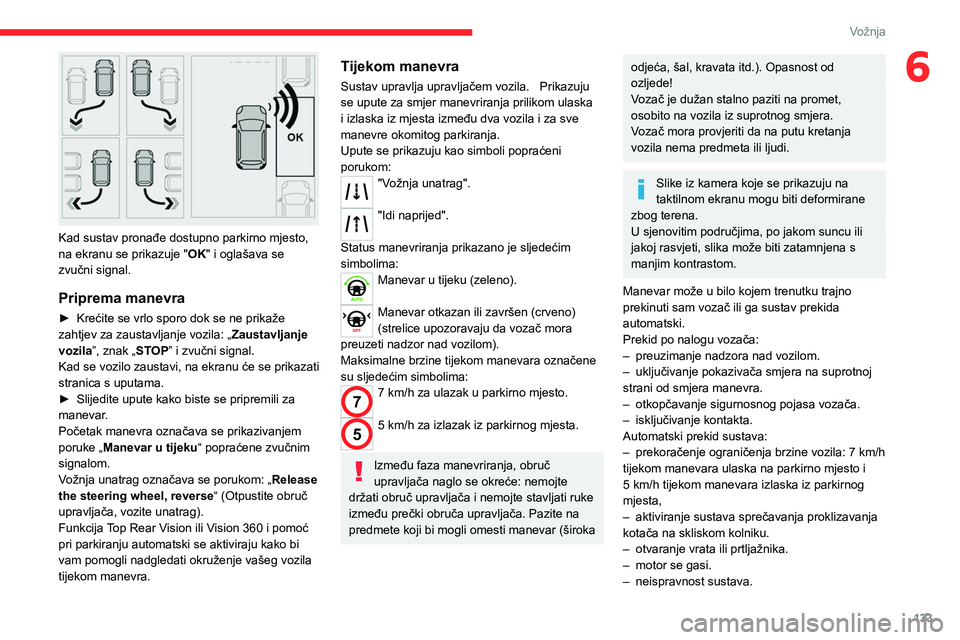

Kad sustav pronađe dostupno parkirno mjesto,
na ekranu se prikazuje "OK" i oglašava se
zvučni signal.
Priprema manevra
► Krećite se vrlo sporo dok se ne prikaže
zahtjev za zaustavljanje vozila: „ Zaustavljanje
vozila
”, znak „STOP” i zvučni signal.
Kad se vozilo zaustavi, na ekranu će se prikazati
stranica s uputama.
►

Slijedite upute kako biste se pripremili za
manevar

.
Početak manevra označava se prikazivanjem
poruke „Manevar u tijeku“ popraćene zvučnim
signalom.
Vožnja unatrag označava se porukom: „ Release
the steering wheel, reverse“ (Otpustite obruč
upravljača, vozite unatrag).
Funkcija Top Rear Vision ili Vision 360 i pomoć
pri parkiranju automatski se aktiviraju kako bi
vam pomogli nadgledati okruženje vašeg vozila
tijekom manevra.
Tijekom manevra
Sustav upravlja upravljačem vozila. Prikazuju
se upute za smjer manevriranja prilikom ulaska
i izlaska iz mjesta između dva vozila i za sve
manevre okomitog parkiranja.
Upute se prikazuju kao simboli popraćeni
porukom:
"Vožnja unatrag".
"Idi naprijed".
Status manevriranja prikazano je sljedećim
simbolima:
Manevar u tijeku (zeleno).
Manevar otkazan ili završen (crveno)
(strelice upozoravaju da vozač mora
preuzeti nadzor nad vozilom).
Maksimalne brzine tijekom manevara označene
su sljedećim simbolima:
77 km/h za ulazak u parkirno mjesto.
55 km/h za izlazak iz parkirnog mjesta.
Između faza manevriranja, obruč
upravljača naglo se okreće: nemojte
držati obruč upravljača i nemojte stavljati ruke
između prečki obruča upravljača. Pazite na
predmete koji bi mogli omesti manevar (široka
odjeća, šal, kravata itd.). Opasnost od
ozljede!
Vozač je dužan stalno paziti na promet,
osobito na vozila iz suprotnog smjera.
Vozač mora provjeriti da na putu kretanja
vozila nema predmeta ili ljudi.
Slike iz kamera koje se prikazuju na
taktilnom ekranu mogu biti deformirane
zbog terena.
U sjenovitim područjima, po jakom suncu ili
jakoj rasvjeti, slika može biti zatamnjena s
manjim kontrastom.
Manevar može u bilo kojem trenutku trajno
prekinuti sam vozač ili ga sustav prekida
automatski.
Prekid po nalogu vozača:
–

preuzimanje nadzora nad vozilom.
–


uključivanje pokazivača smjera na suprotnoj
strani od smjera manevra.
–


otkopčavanje sigurnosnog pojasa vozača.
–


isključivanje kontakta.
Automatski prekid sustava:
–


prekoračenje ograničenja brzine vozila: 7
km/h
tijekom manevara ulaska na parkirno mjesto i
5

km/h tijekom manevara izlaska iz parkirnog
mjesta,
–

aktiviranje sustava sprečavanja proklizavanja
kotača na skliskom kolniku.
–


otvaranje vrata ili prtljažnika.
–


motor se gasi.
–


neispravnost sustava.

134
Vožnja
– nakon deset manevara ulaska i izlaska iz
mjesta između dva vozila te nakon sedam
manevara okomitog parkiranja.
Funkcija se automatski isključuje prekidom
manevra.
Simbol manevra prikazuje se u crvenoj boji, uz
poruku "
Prekid manevra " na taktilnom ekranu.
Poruka upućuje vozača da preuzme nadzor nad
vozilom.
Funkcija se isključuje nakon nekoliko
sekundi, gasi se žaruljica pokazivača, a
funkcija se vraća na početni prikaz.
Završetak manevra ulaska u parkirno
mjesto ili izlaska iz njega
Vozilo se zaustavlja čim se manevar završi.
Simbol manevra prikazuje se u crvenoj boji uz
poruku „Manevar dovršen” na taktilnom ekranu.
Kada se funkcija isključi, gasi se i
žaruljica pokazivača uz zvučni signal.
U slučaju ulaska u parkirno mjesto vozač će
možda morati dovršiti manevar.
Ograničenja u radu
– Sustav može predložiti neodgovarajuće
parkirno mjesto (zabranjeno parkiranje, popravci
na kolniku, mjesto uz jarak itd.).
–

Sustav može pokazivati da je mjesto
pronađeno, no neće ga ponuditi jer je na
suprotnoj strani manevra fiksna prepreka koja
onemogućuje vozilu praćenje putanje potrebne
za parkiranje.
– Sustav može pokazivati da je mjesto
pronađeno, ali neće pokrenuti manevar jer to ne
dopušta širina voznog traka.
–

Sustav nije predviđen za manevre parkiranja u
oštrom zavoju.
–


Sustav ne prepoznaje mjesta koja su puno
veća od samog vozila ili koja imaju prepreke
koje su preniske (pločnik, klinovi itd.) ili preuske
(drveće, stupovi, žičane ograde itd.).
–


Ako je prtljažnik jako opterećen, nagib vozila
prema stražnjem dijelu može poremetiti mjerenje
udaljenosti.
Ne koristite funkciju u sljedećim vanjskim
uvjetima:
–

uz jarak (npr
. prokop), mol ili uz rub litice,
–

ako je površina kolnika skliska (npr
.
poledica).
Ne koristite se funkcijom ako postoje
sljedeće neispravnosti:
–

ako je tlak u gumama prenizak,
–


ako je jedan branik oštećen,
–


ako je jedna kamera oštećena,
Ne koristite se funkcijom ako je na vozilu
načinjena neka od sljedećih preinaka:
–

ako prevozite predmet koji je veći
od dimenzija vozila (ljestve na krovnim
nosačima, nosač bicikla na poklopcu
prtljažnika itd.),
–


ako nemate homologiranu kuku za vuču,
–


ako imate postavljene lance za snijeg,
– ako vozite s tankim rezervnim kotačem,
– ako postavljeni kotači nisu iste veličine kao
originalni,
–

nakon preinaka na jednom ili oba branika
(dodatna zaštita),
–


ako su senzori prelakirani izvan mreže
CITROËN,
–


ako senzori nisu homologirani za vozilo.
Neispravnosti
Kad funkcija nije uključena, nakratko će
zabljeskati žaruljica pokazivača i začut će
se zvučni signal, upozoravajući na neispravnost
sustava.
Ako se pojavi neispravnost za vrijeme upotrebe
sustava, žaruljica se gasi.
Ako se neispravnost parkirnih senzora pojavi za vrijeme upotrebe, na što
upozorava uključivanje jedne od žaruljica i prikaz
poruke, funkcija će se isključiti.
U slučaju neispravnosti provjerite sustav u mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju neispravnosti servoupravljača,
ova žaruljica upalit će se na ploči s
instrumentima, uz poruku upozorenja.
Obvezno zaustavite vozilo u najboljim uvjetima
sigurnosti. Obratite se mreži
CITROËN ili nekoj
stručnoj radionici.

preporuuje


S TOTAL MAZIVIMA QUARTZ
DOLIJEVANJE BEZ
BRIGE
V
zajedni\036k
tehnolo\232ku inovativnost.
U tom istom duhu T
QUARTZ
CITRO\313N, \036ine\037i ih e\034kasnijima u pogledu potro\232nje
goriva i ek
T
svojih proizvoda pod ekstremnim uvjetima.
Odaberite TOTAL maziva QUARTZ za odravanje
svog vozila; jamstvo su optimalnog rada motora.

136
Praktične informacije
Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.

Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo je
zabranjena (opasnost od oštećenja motora i
kruga goriva).
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.
Pri temperaturama nižim od -15 °C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 50 l.
Razina rezerve: oko 6 litara.
Niska razina goriva
Kad se razina goriva spusti na nisku,
uključuje se ova žaruljica na ploči s
instrumentima uz prikaz poruke i zvučni signal. U
trenutku prvog paljenja ima još oko 6 litara
goriva.
Dok se u spremnik ne ulije dovoljna količina
goriva, ta žaruljica ponovo će se uključivati
nakon svakog uključivanja kontakta, uz poruku
na zaslonu i zvučni signal. Pri vožnji se ta
poruka i zvučni signal ponavljaju u sve kraćim
intervalima kako se razina goriva spušta prema
0.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pored žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
Prilikom dolijevanja goriva u spremnik je
potrebno uliti barem 5 litara kako bi pokazivač
razine goriva registrirao novu količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj je podtlak normalna pojava, a nastaje zbog
brtvljenja u sustavu goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.

137
Praktične informacije
7

► Dok je vozilo otključano, pritisnite stražnji
središnji dio poklopca spremnika goriva da biste
ga otvorili.
►

Odaberite crpku s prikladnim gorivom za
motor vašeg vozila (gorivo je navedeno na
naljepnici na poklopcu spremnika za gorivo).
►


Čep spremnika okrenite ulijevo, izvadite ga i
stavite na nosač (na poklopcu

spremnika goriva).
►

Umetnite pištolj za punjenje i gurnite ga
koliko je to moguće prije nego što počnete
dolijevati gorivo (kako biste smanjili opasnost od
prskanja).
Nemojte nastavljati nakon trećeg
isključivanja pištolja.

Ako to učinite, mogli
biste izazvati neispravnost.
►

Postavite čep poklopca spremnika za gorivo
natrag na mjesto i okrenite ga udesno.
►


Zatvorite poklopac spremnika goriva.
Ako u spremnik ulijete gorivo koje ne odgovara motoru vozila, spremnik goriva
mora se obavezno isprazniti i napuniti
odgovarajućim gorivom prije pokretanja
motora.
Vozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor kroz koji se može
puniti samo bezolovni benzin.
Zaštitni profil za gorivo
(dizel)
(Ovisno o tržištu.)
Ovaj mehanički profil onemogućuje punjenje
benzina u spremnik vozila s dizelskim motorom.
Zaštitni profil smješten je na ulazu spremnika, a
vidljiv je nakon skidanja čepa.
Rad

Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizelskog goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
I dalje je moguća upotreba kanistera s
gorivom za punjenje spremnika.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da s
predstavnikom CITROËN provjerite je li vozilo
prikladno za distribucijsku opremu u zemlji
koju posjećujete.
Sustav punjenja
(električni)
Električni sustav od 400 V
Električni sustav za vuču, koji radi na napon od
oko 400 V, naznačen je narančastim kabelima,
a njegove su komponente označene sljedećim
simbolom:

138
Praktične informacije
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Priključci za punjenje i
žaruljice pokazivača


1.Priključci za punjenje
2. Tipka za odgođeno punjenje
3. Žaruljica pokazivača zabravljenosti pištolja
Svijetli crveno: pištolj je ispravno postavljen i
zaključan u konektoru.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
4. Žaruljica pokazivača koja označava punjenje

3RJRQVNLVNOR\
SHOHNWUL
