CITROEN C4 AIRCROSS 2013 Instrukcja obsługi (in Polish)

.

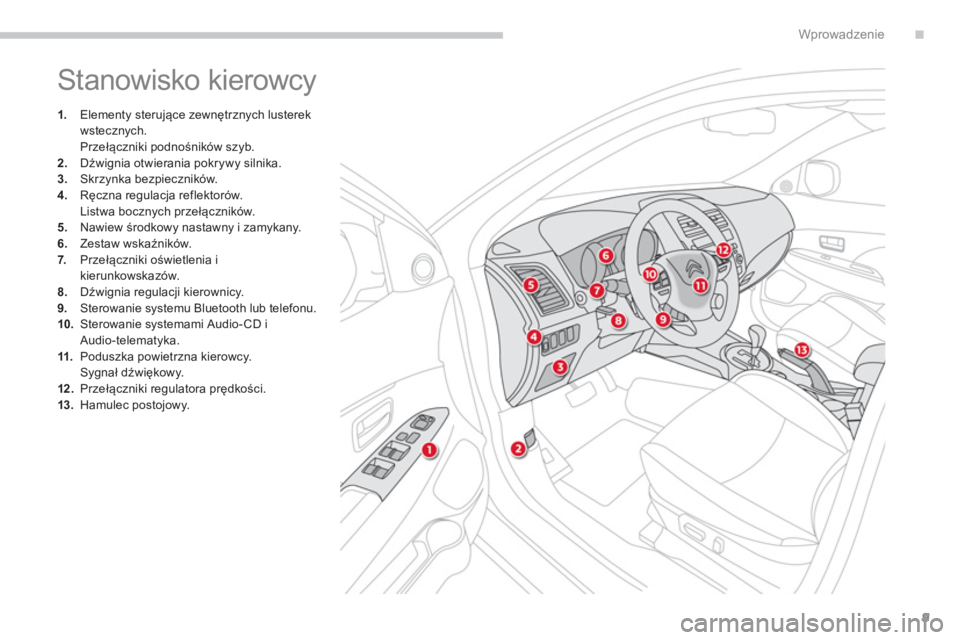

9
Wprowadzenie
Stanowisko kierowcy
1.
Elementy sterujące zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.
2.Dźwignia otwierania pokrywy silnika. 3.Skrzynka bezpieczników.4.
Ręczna regulacja reflektor

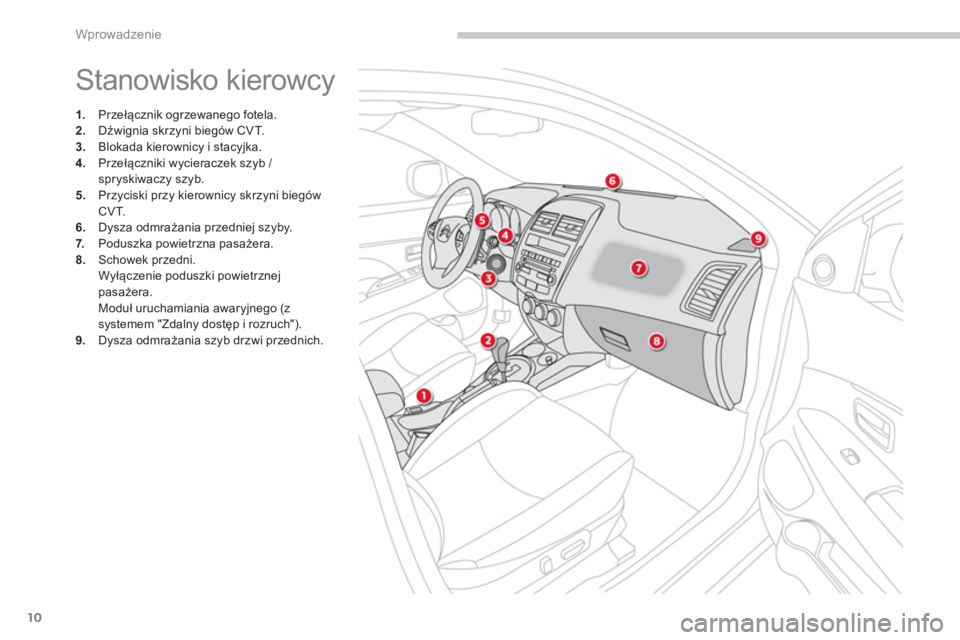

10
Wprowadzenie
Stanowisko kierowcy
1.
Przełącznik ogrzewanego fotela.2.
Dźwignia skrzyni biegów CVT.3.
Blokada kierownicy i stacyjka.
4.
Przełączniki wycieraczek szyb /
spryskiwaczy szyb. 5. Przyciski przy kierownicy skrzyni biegów CVT.
6.Dysza odmrażania przedniej szyby.
7. Poduszka powietrzna pasażera.8.Schowek przedni.
Wyłączenie poduszki powietrznejpasażera.
Moduł uruchamiania awaryjnego (z
systemem "Zdalny dostęp i rozruch"). 9. Dysza odmrażania szyb drzwi przednich.

.

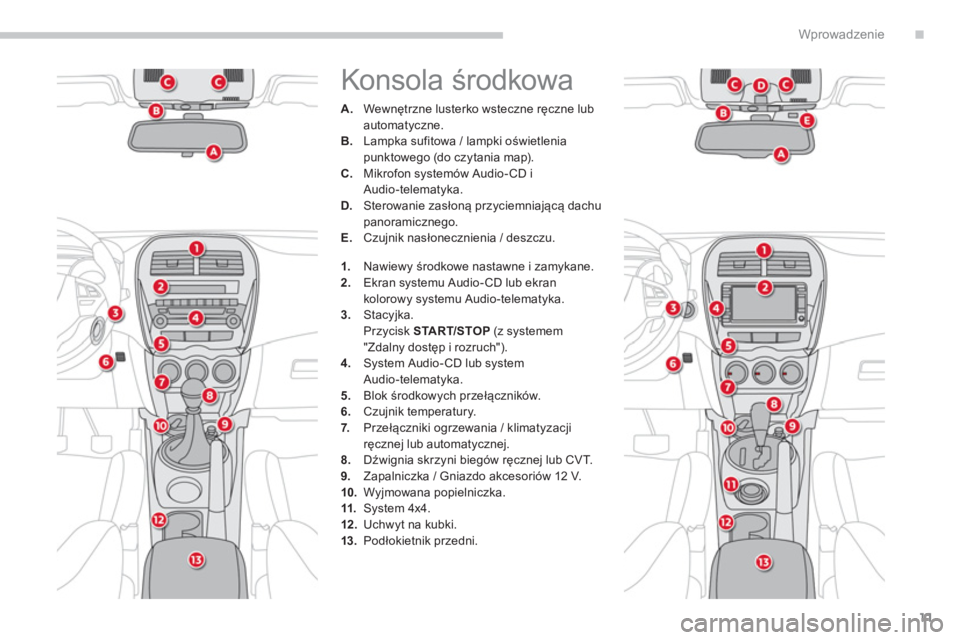

11
Wprowadzenie
Konsola środkowa
A.
Wewnętrzne lusterko wsteczne ręczne lub
automatyczne. B. Lampka sufitowa / lampki oświetlenia
punktowego (do czytania map). C. Mikrofon systemów Audio-CD i
Audio-telematyka.
D. Sterowanie zasłoną przyciemniającą dachu
panoramicznego.
E. Czujnik nasłonecznienia / deszczu.
1.Nawiewy środkowe nastawne i zamykane.2.
Ekran systemu Audio-CD lub ekrankolorowy systemu Audio-telematyka.3.
Stacyjka.
Przycisk STA R T/STOP(z systemem "Zdalny dostęp i rozruch").4.
System Audio- CD lub system
Audio-telematyka.
5. Blok środkowych przełączników.6.
Czujnik temperatury.7.
Przełączniki ogrzewania / klimatyzacji ręcznej lub automatycznej.8.
Dźwignia skrzyni biegów ręcznej lub CVT. 9.
Zapalniczka / Gniazdo akcesoriów 12 V.
10.Wyjmowana popielniczka.
11.System 4x4.
12.Uchwyt na kubki.
13. Podłokietnik przedni.

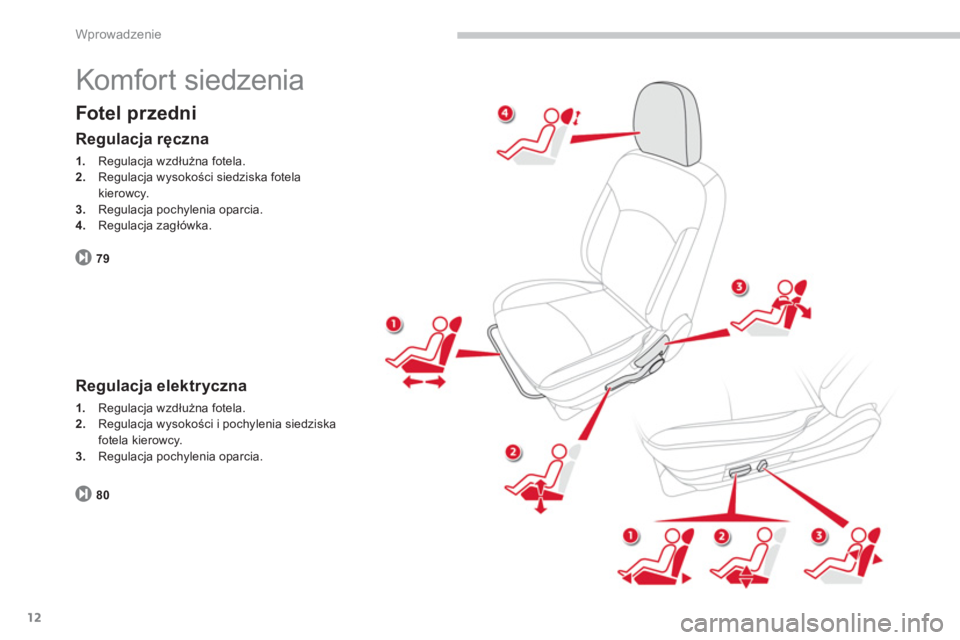

12
Wprowadzenie
Komfort siedzenia
Fotel przedni
79
Regulacja ręczna
1.
Regulacja wzdłużna fotela. 2.
Regulacja wysokości siedziska fotelakierowcy.3.Regulacja pochylenia oparcia. 4.
Regulacja zagłówka.
Regulacja elektryczna
1.
Regulacja wzdłużna fotela. 2.
Regulacja wysokości i pochylenia siedziska
fotela kierowcy. 3. Regulacja pochylenia oparcia.
80

.
13
Wprowadzenie
Komfort siedzenia


Podłokietnik przedni
82


Regulacja kierownicy
1.
Odryglowanie.2.Regulacja wysokości i głębokości. 3.Ryglowanie. Dla większe
go komfor tu podłokietnik przednima regulację wzdłużną.
87 Pod podłokietnikiem zna
jdują się dwa schowki;
mogą one być wyposażone w gniazda zasilania
osprzętu.
101
Ze względów bezpieczeństwa operacje te należy wykonywać na postoju.

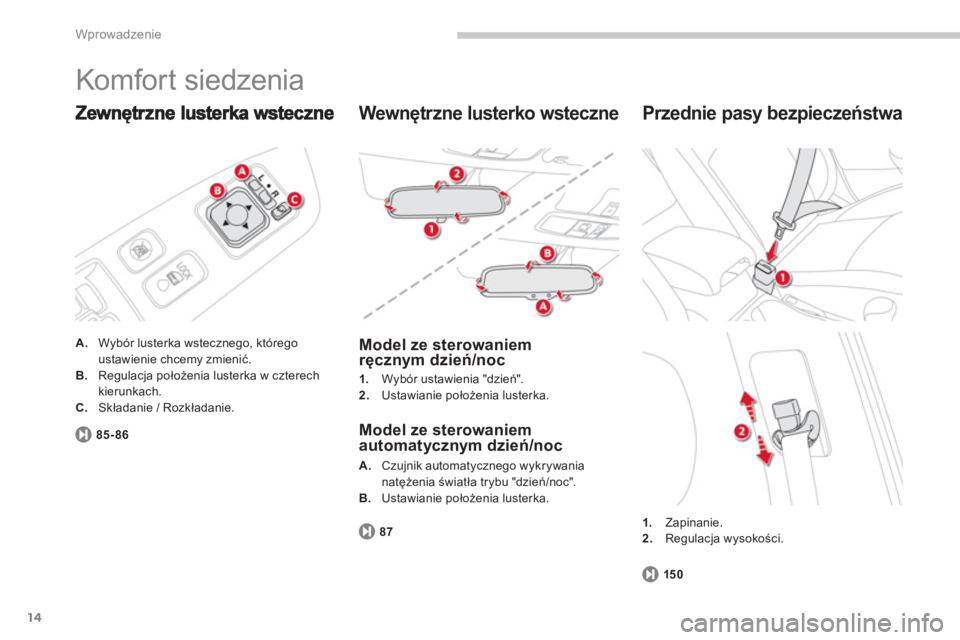

14
Wprowadzenie
Komfort siedzenia
A.
Wybór lusterka wstecznego, którego ustawienie chcemy zmienić. B.Regulacja położenia lusterka w czterechkierunkach. C.Składanie / Rozkładanie.
85-86


Wewnętrzne lusterko wsteczne


Model ze sterowaniemręcznym dzień/noc
1.Wybór ustawienia "dzień".
2. Ustawianie położenia lusterka.



Model ze sterowaniem
automatycznym dzień/noc
87
A.
Czujnik automatycznego wykrywania
natężenia światła tr ybu "dzień/noc".
B. Ustawianie położenia lusterka.
1.
Zapinanie. 2.Regulacja wysokości.


Przednie pasy bezpieczeństwa
150

.
15
Wprowadzenie

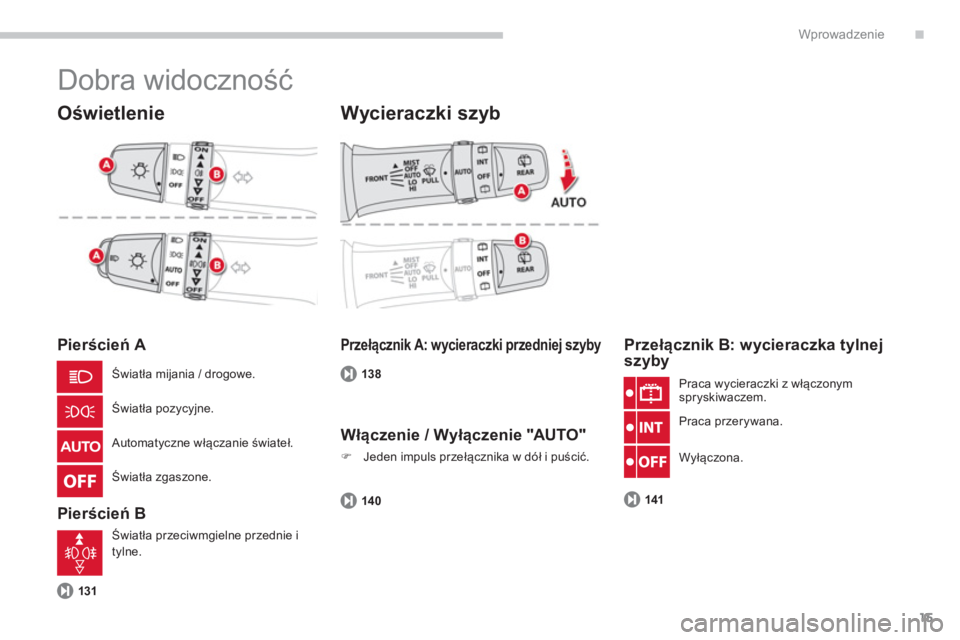

Dobra widoczność


Oświetlenie


Pierścień A

Pierścień B
Wycieraczki szyb
131
Przełącznik A: wycieraczki przedniej szyby
138


Przełącznik B: wycieraczka tylnejszyby
141
Światła mijania / drogowe.
Światła pozycyjne.
Automat
yczne włączanie świateł.
Światła zgaszone.
Światła przeciwm
gielne przednie i
tylne.
Praca wycieraczki z włączonym
spryskiwaczem.
Praca przerywana.
Wyłączona.
Włączenie / Wyłączenie "AUTO"
)
Jeden impuls przełącznika w dół i puścić.
140

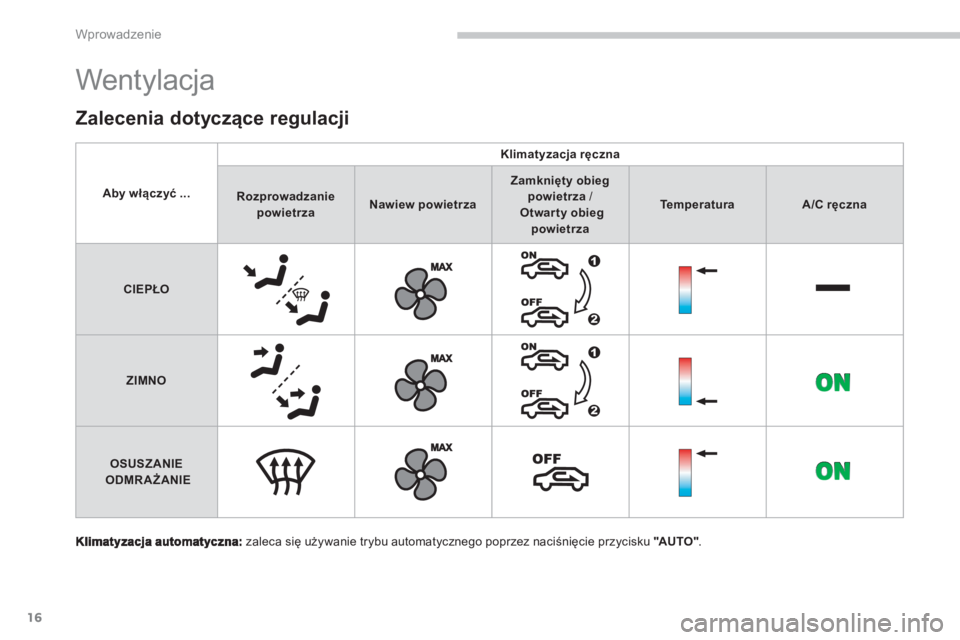

16
Wprowadzenie
Wentylacja
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO".
Zalecenia dotyczące regulacji
Aby włączyć ...
Klimatyzacja ręczna
RozprowadzaniepowietrzaNawiew powietrza
Zamknięty obiegpowietrza
/
Otwarty obiegpowietrza
TemperaturaA/C ręczna
CIEPŁO











ZIMNO











OSUSZANIE
ODMRAŻANIE

.

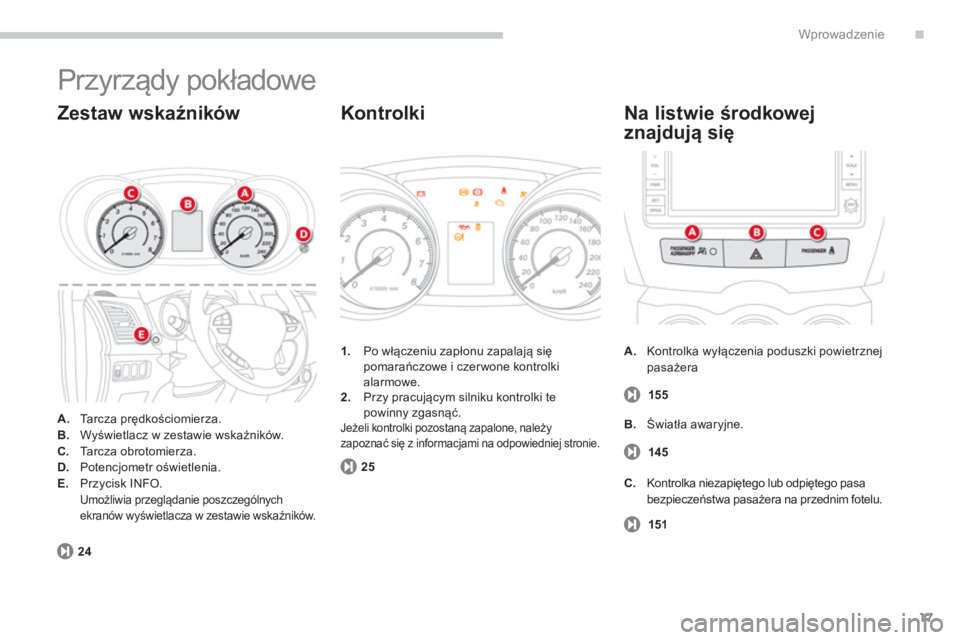

17
Wprowadzenie
Przyrządy pokładowe
A.Ta r c z a p rędkościomierza. B.Wyświetlacz w zestawie wskaźników. C.Tarcza obrotomierza. D.Potencjometr oświetlenia.E.
Przycisk INFO. Umożliwia przeglądanie poszczególnychekranów wyświetlacza w zestawie wskaźników.


Zestaw wskaźników
A.Kontrolka wyłączenia poduszki powietrznej pasażera


Na listwie środkowej
zna
jdują się
155 1
.Po włączeniu zapłonu zapalają się
pomarańczowe i czer wone kontrolki
alarmowe.2.
Przy pracującym silniku kontrolki te
powinny zgasnąć. Jeżeli kontrolki pozostaną zapalone, należyzapoznać się z informacjami na odpowiedniej stronie.
25
24
Kontrolki
145
151
B.
Światła awaryjne.
C.
Kontrolka niezapiętego lub odpiętego pasa
bezpieczeństwa pasażera na przednim fotelu.

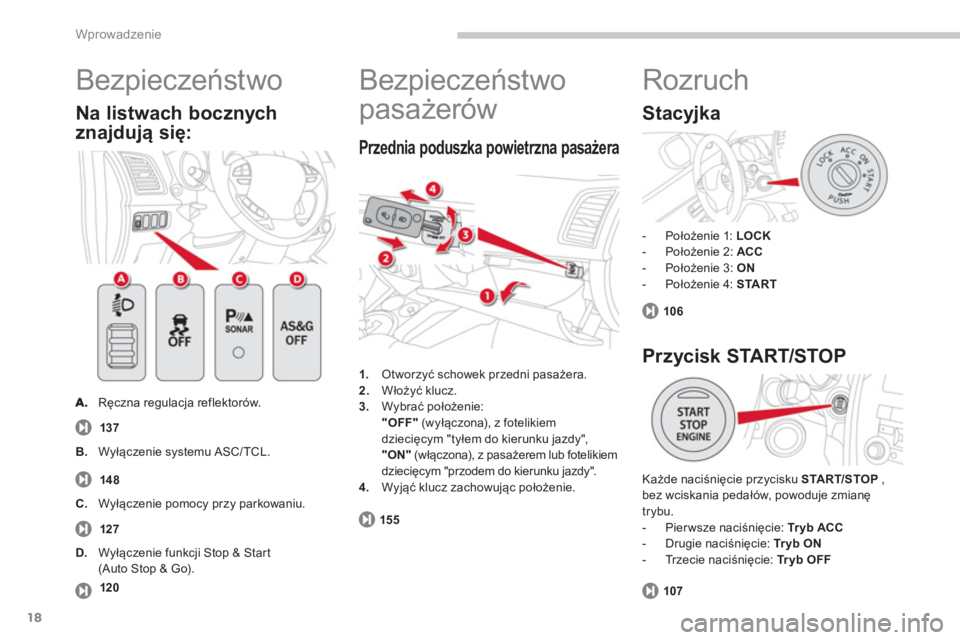

18
Wprowadzenie
Bezpieczeństwo

Ręczna regulacja reflektor
