Page 151 of 332
149
6
Säkerhet
Ã…teraktivering
Onormal funktion
Om en av dessa kontrollampor visas åtföljd
av ett meddelande på instrumenttavlan, anger
detta att en funktionsstörning uppstått i dessa
system.
Kontakta CITROËN eller en annan kvalificerad
verkstad för kontroll av ASC/TCL-systemen. ASC/TCL-systemen erbjuder ytterligare
säkerhet vid normal körning, men
föraren får ändå inte ta extra risker eller
köra i för höga hastigheter.
Systemens funktion garanteras
på villkor att föraren respekterar
tillverkarens rekommendationer i fråga
om:
- hjulen (däck och fälgar),
- bromssystemets komponenter,
- elektroniska komponenter,
- procedurerna för montering och
ingrepp.
Efter en krock bör systemen ses över av
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
)
Tryck en gång till på knappen för att
Ã¥teraktivera systemen ASC och TCL.
Då kontrollampan släcks anger detta att
ASC- och TCL-systemen återaktiveras.
Page 152 of 332

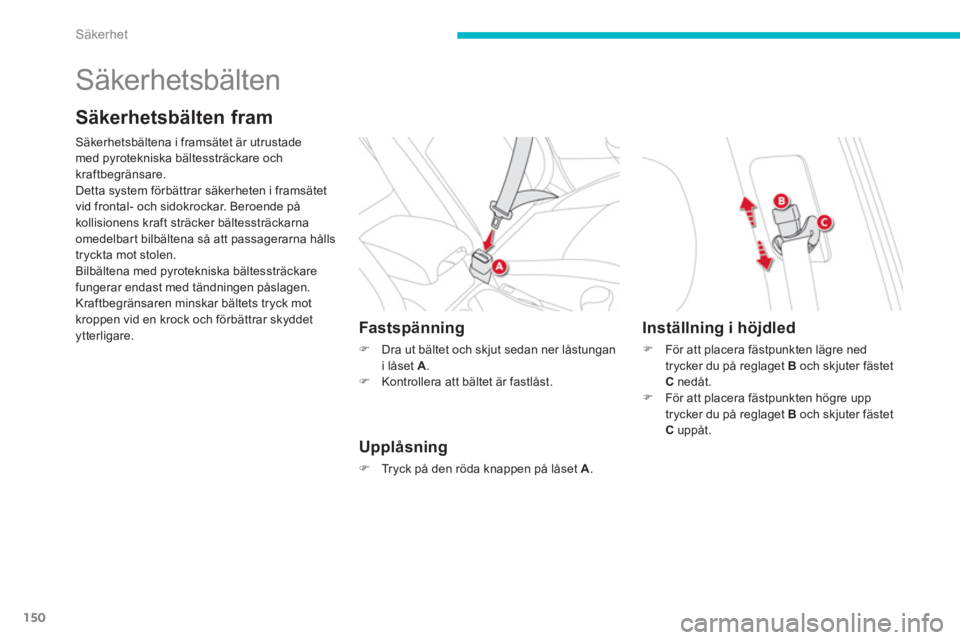

150
Säkerhet
Säkerhetsbälten
Säkerhetsbälten fram
Säkerhetsbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Detta system förbättrar säkerheten i framsätet
vid frontal- och sidokrockar. Beroende på
kollisionens kraft sträcker bältessträckarna
omedelbart bilbältena så att passagerarna hålls
tryckta mot stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast med tändningen påslagen.
Kraftbegränsaren minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare.
Fastspänning
)
Dra ut bältet och skjut sedan ner låstungan
i låset A. ) Kontrollera att bältet är fastlåst.
Upplåsning
)
Tryck på den röda knappen på låset A.
Inställning i höjdled
)För att placera fästpunkten lägre ned
trycker du på reglaget Boch skjuter fästet Cnedåt. )För att placera fästpunkten högre upp
trycker du på reglaget Boch skjuter fästet
Cuppåt.
Page 153 of 332
151
6
Säkerhet
Om föraren inte spänner fast sitt säkerhetsbälte inom en minut efter att tändningen slagits på,
börjar denna kontrollampa blinka, åtföljd av
en ljudsignal och visning av ett meddelande idisplayen på instrumenttavlan. Kontrollampan, ljudsignalen och visningenupphör efter cirka 90 sekunder, men tänds pånytt och for tsätter att lysa så länge föraren inte
spänner fast sitt bälte.
Om förarens bälte låses upp medan
bilen kör , raktiveras samma varningssignaler. Vid påsla
gning av tändningen tänds
den här kontrollampan åtföl
jd av en ljudsignal under några sekunder,
om föraren inte har spänt fast sitt säkerhetsbälte.
Kontrollampa för bilbälten i
framsätet
Frampassagerarens säkerhetsbälte
Förarens säkerhetsbälte
Vid påslagning av tändningen tänds
den här kontrollampan på framsidan
av mittkonsolen.
Den åtföl
js av en ljudsignal under någrasekunder om passageraren inte har spänt fastsitt säkerhetsbälte.
Om frampassagerarens bälte låses upp medan bilen kör
, aktiveras samma varningssignaler.r
Page 154 of 332

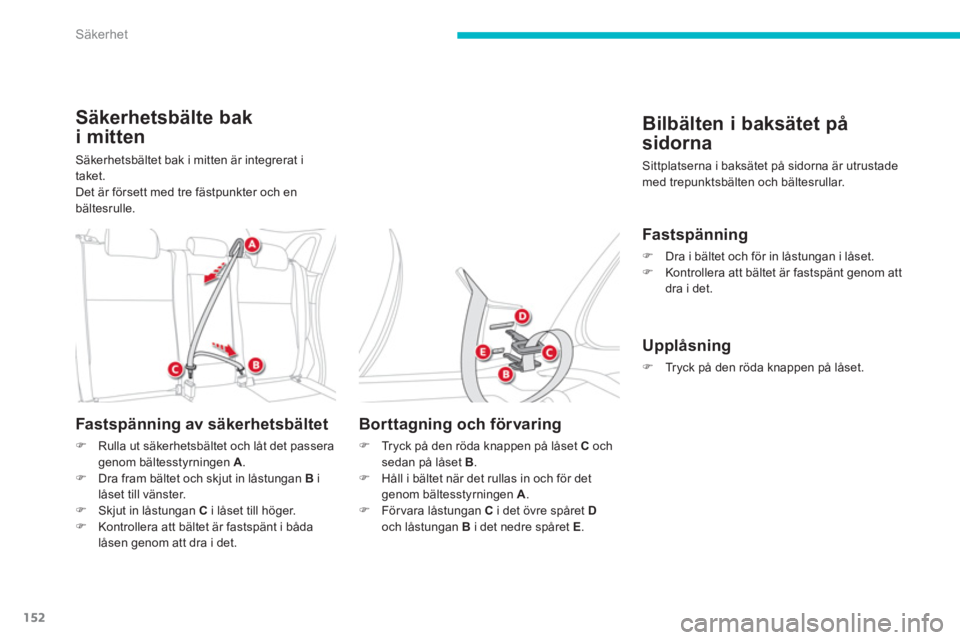

152
Säkerhet
Säkerhetsbälte bak
i mitten
Säkerhetsbältet bak i mitten är integrerat i
taket.
Det är försett med tre fästpunkter och en
bältesrulle.
Fastspänning av säkerhetsbältet
)
Rulla ut säkerhetsbältet och låt det passera
genom bältesstyrningen A
.
)
Dra fram bältet och skjut in låstungan B
i
låset till vänster.
)
Skjut in låstungan C
i låset till höger.
)
Kontrollera att bältet är fastspänt i båda
låsen genom att dra i det.
Borttagning och förvaring
)
Tryck på den röda knappen på låset C
och
sedan på låset B
.
)
Håll i bältet när det rullas in och för det
genom bältesstyrningen A
.
)
För vara låstungan C
i det övre spåret D
och låstungan B
i det nedre spåret E
.
Bilbälten i baksätet på
sidorna
Sittplatserna i baksätet på sidorna är utrustade
med trepunktsbälten och bältesrullar.
Fastspänning
)
Dra i bältet och för in låstungan i låset.
)
Kontrollera att bältet är fastspänt genom att
dra i det.
Upplåsning
)
Tryck på den röda knappen på låset.
Page 155 of 332
153
6
Säkerhet
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen star tas.
Oavsett var du sitter i bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om du
bara åker en kor t sträcka.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av bältets
längd till din kropp. Bältet dras in automatiskt
när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet skall placeras så
lågt ner på bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
Bältesrullarna har en automatisk spärr som
aktiveras vid krock, nödbromsning eller en
vältolycka. Du kan lossa bältesrullen genom
att dra bestämt i remmen och sedan släppa
den, så att den rullas tillbaka en aning.
Rekommendationer
för barn
Använd en lämplig bilbarnstol om
passageraren är under 12 år eller kor tare än
1,5 0 m.
Använd aldrig samma bälte för flera
personer samtidigt.
Åk aldrig med ett barn i famnen. För att ett säkerhetsbälte skall vara effektivt
måste det uppfylla följande villkor:
- ligga tätt mot kroppen
- dras framåt med en jämn rörelse utan att
vridas
- användas för att spänna fast en enda
person
- inte vara trasigt
- inte ha genomgått några förändringar
som inverkar på funktionen
Vid en kollision
Beroende på krockens ar t och kraft
kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs en
oskadlig rök och ett ljud hörs som beror på
att en krutladdning löser ut.
I samtliga fall tänds kontrollampan för
airbagsystemet.
Efter en krock skall bilbältena kontrolleras
och eventuellt bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
På grund av aktuella säkerhetsföreskrifter
måste alla ingrepp på din bil utföras på en
kvalificerad verkstad med rätt kunskaper och
utrustning, vilket CITROËN-verkstäderna
kan tillhandahålla.
Låt kontrollera bältena regelbundet på
en CITROËN-verkstad eller en annan
kvalificerad verkstad, i synnerhet om det har
uppstått skador på dem.
Rengör bältesremmarna med en tvållösning
eller en rengöringsprodukt för textilier, som
säljs av CITROËN.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
Page 156 of 332
154
Säkerhet
Krockkuddar
Det här systemet optimerar passagerarnas
säkerhet (utom mittpassageraren bak)
i händelse av en kraftig kollision. Det
kompletterar bilbältena som är utrustade
med kraftbegränsare (utom passageraren på
mittplatsen bak).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
- i händelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och
skyddar personerna som finns i bilen
(utom mittpassageraren bak). Strax efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att eventuellt ta sig ut ur bilen,
- i händelse av en lättare kollision
eller påkörning bakifrån och i vissa
situationer då bilen välter aktiveras
inte krockkuddarna. I dessa fall räcker
säkerhetsbältena för att garantera ett
optimalt skydd.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Detta skydd blåses endast upp en gång.
Om en andra kollision inträffar (vid
samma olycka eller en annan), kommer
krockkudden inte att lösa ut igen. När krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en ofarlig
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet kan medföra nedsatt
hörsel under en kort stund.
Zoner för kollisionsavkänning
A.
Frontalkrock.
B.
Sidokrock.
Krockkuddar fram
Aktivering
Krockkuddarna aktiveras samtidigt, utom
om passagerarens frontala krockkudde är
bor tkopplad, i händelse av frontal krock mot
hela eller en del av den främre zonen A
.
Den frontala krockkudden är placerad mellan
personen i framsätet och instrumentbrädan. System som skyddar förarens och
frampassagerarens huvud och bröstkorg i
händelse av frontal krock.
Förarens krockkudde är inbyggd i mitten av
ratten, frampassagerarens i instrumentbrädan
ovanför handskfacket.
Page 157 of 332
155
6
Säkerhet
Bortkoppling
Endast passagerarens krockkudde kan kopplas
bort:
)
med tändningen frånslagen
sticker du
in nyckeln i reglaget för bor tkoppling av
passagerarens krockkudde A
,
)
vrid den till läget "OFF"
,
)
dra ut nyckeln.
Denna kontrollampa tänds på
instrumenttavlan då tändningen är
påslagen och lyser under hela tiden
bortkopplingen varar.
Med tanke på barnets säkerhet måste
passagerarens krockkudde ovillkorligen
kopplas bort då en bilbarnstol monteras
i bakåtvänt läge på frampassagerarens
stol. Annars riskerar barnet att skadas
allvarligt då krockkudden aktiveras.
Om kontrollampan för airbagsystemen
och visningen lyser permanent får du
inte montera en bilbarnstol i bakåtvänt
läge på frampassagerarens stol.
Kontakta CITROËN eller en annan
kvalificerad verkstad.
Ã…teraktivering
Så for t du tar bor t bilbarnstolen bör du
vrida reglaget A
till läget "ON"
för att
aktivera krockkudden på nytt och skydda
frampassageraren i händelse av krock.
Tillhörande kontrollampa släcks.
Funk tionsstörning
Om denna kontrollampa tänds
på instrumenttavlan och denna
visning förekommer på skärmen
på instrumenttavlan, är det skäl att
kontakta CITROËN eller en annan kvalificerad
verkstad för kontroll av systemet. Krockkuddarna
skulle kanske inte aktiveras vid häftig krock.
Page 158 of 332
156
Säkerhet
Krockkudde för knän *
Aktivering
Aktiveras samtidigt som krockkuddarna fram.
System som skyddar förarens knän vid häftig
frontalkrock.
Krockkudden är inbyggd i instrumentbrädan,
under rattstången. System som skyddar föraren och
frampassageraren i händelse av sidokrock, för
att begränsa riskerna för skador i bröstkorgen.
Sidokrockkuddarna är inbyggda i framsätenas
ryggstöd, närmast dörren.
Aktivering
Krockkudden aktiveras på sidan i händelse
av sidokrock mot hela eller en del av
sidokrockzonen B
.
Sidokrockkudden är placerad mellan personen
i framsätet och motsvarande dörrpanel.
Krockdetekteringszoner
A.
Frontalkrock.
B.
Sidokrock.
*
Beroende på mottagarland.
Sidokrockkuddar
Page 159 of 332
157
6
Säkerhet
Vid en mindre häftig krock från sidan
eller om bilen välter, kan det hända att
krockgardinen inte aktiveras.
Vid krock bakifrån eller frontal krock
aktiveras krockgardinen inte. System som skyddar föraren och
passagerarerna (utom på mittplatsen
bak) i händelse av sidokrock, för att
begränsa riskerna för skador i huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
Krockgardiner
Aktivering
Krockgardinen aktiveras på samma gång
som motsvarande sidokrockkudde i händelse
av sidokrock mot hela eller en del av
sidokrockzonen B
.
Krockgardinen är placerad mellan personen i
fram- eller baksätet och bilrutorna.
Funk tionsstörning
Om denna kontrollampa tänds på instrumenttavlan
och denna visning förekommer på skärmen
på instrumenttavlan, är det skäl att kontakta
CITROËN eller en annan kvalificerad verkstad
för kontroll av systemet. Krockgardinerna skulle
kanske inte aktiveras i händelse av krock.
Page 160 of 332
158
Säkerhet
Ställ in sätet i normalt och upprätt läge.
Spänn fast säkerhetsbältet och ställ in det
rätt.
Ingenting får befinna sig mellan framsätena
och krockkuddarna (djur, föremål...). Det kan
skada föraren eller passageraren eller hindra
krockkudden från att aktiveras på rätt sätt.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får enbart
utföras på en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Även om alla dessa försiktighetsåtgärder
vidtas går det inte att utesluta en risk för
skador eller lättare brännsår på huvud,
överkropp eller armar när en krockkudde
löser ut. Krockkudden blåses i själva
verket upp nästan momentant (inom några
millisekunder) och töms sedan samtidigt som
den evakuerar varm gas genom hål som är
avsedda för detta.
Knäkrockkudde *
Ha inte knäna närmare ratten än vad du
behöver.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte
händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan,
på passagerarens sida.
Undvik i möjligaste mån att röka eftersom
krockkuddarna kan orsaka brännskador eller
skaderisker på grund av cigarretten eller
pipan.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
För att krockkuddarna ska vara maximalt effektiva bör följande säkerhetsregler iakttas:
Sidokrockkuddar
Använd endast godkända sätesöverdrag som är kompatibla med sidokrockkuddarnas funktion. Vänd dig till din CITROËN-handlareför en presentation av serien med godkändaöverdrag till din bil.Se avsnittet "Tillbehör". Fäst ingenting och limma ingenting påsätenas ryggstöd (häng inga kläder etc.),detta kan förorsaka skador i bröstkorgen eller armen då sidokrockkudden aktiveras.Sitt inte så att överkroppen befinner sig närmare dörren än nödvändigt.
*
Beroende på mottagarland.
Fäst inga tunga föremål vid nyckeln somskulle kunna bli farliga projektiler när krockkudden fälls ut.
Krockgardiner
Fäst ingenting och limma ingenting i taket,detta skulle kunna förorsaka skador ihuvudet då krockgardinen aktiveras. Om din bil är försedda med kur vhandtag itaket får de inte demonteras. De bidrar till atthålla fast krockgardinerna.
