CITROEN C4 AIRCROSS 2013 Lietošanas Instrukcija (in Latvian)

189
7
Praktiskā informācija

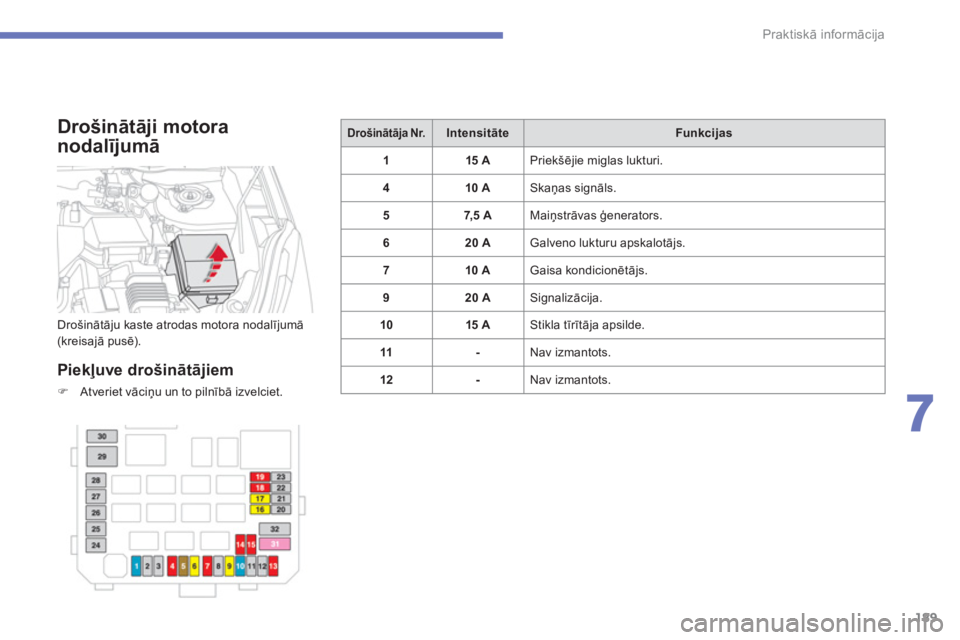

Drošinātāji motora
nodalī
jumā


Piekļuve drošinātājiem
)Atveriet vāciņu un to pilnīb
— izvelciet.
Drošinātāja Nr.IntensitāteFunkcijas
115 A
Priekšējie miglas lukturi.
410 A Skaņas signāls.
57,5
A Maiņstrāvas ģenerators.
620 A Galveno lukturu apskalotājs.
7 10 A
Gaisa kondicionētā
js.
920 A
Signalizācija.
1015 A Stikla tīrītāja apsilde.
11- Nav izmantots.
12-
Nav izmantots. Drošinātā
ju kaste atrodas motora nodalījumā(kreisajā pusē).

190
Praktiskā informācija

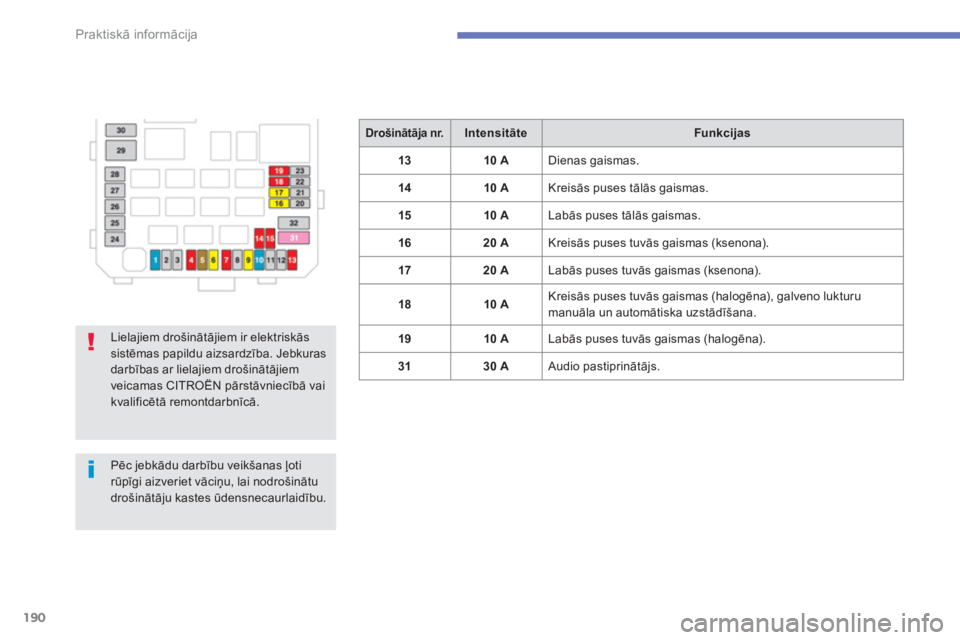

Drošinātāja nr.IntensitāteFunkcijas
1
310 A
Dienas gaismas.
14 10 A
Kreisās puses tālās gaismas.
1510 A Labās puses tāl
—s gaismas.
1
620 A Kreisās puses tuvās gaismas (ksenona).
1
720 A Labās puses tuvās gaismas (ksenona).
1810 A Kreisās puses tuvās gaismas (halogēna), galveno lukturu
manuāla un automātiska uzstādīšana.
1
910 A
Labās puses tuvās gaismas (halogēna).
3130 A Audio pastiprinātājs.


Lielajiem drošinātājiem ir elektriskāssistēmas papildu aizsardzība. Jebkurasdarbības ar lielajiem drošinātājiem veicamas CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.


Pēc jebkādu darbību veikšanas ļoti rūpīgi aizveriet vāciņu, lai nodrošinātudrošinātāju kastes ūdensnecaurlaidību.

191
7
Praktiskā informācija

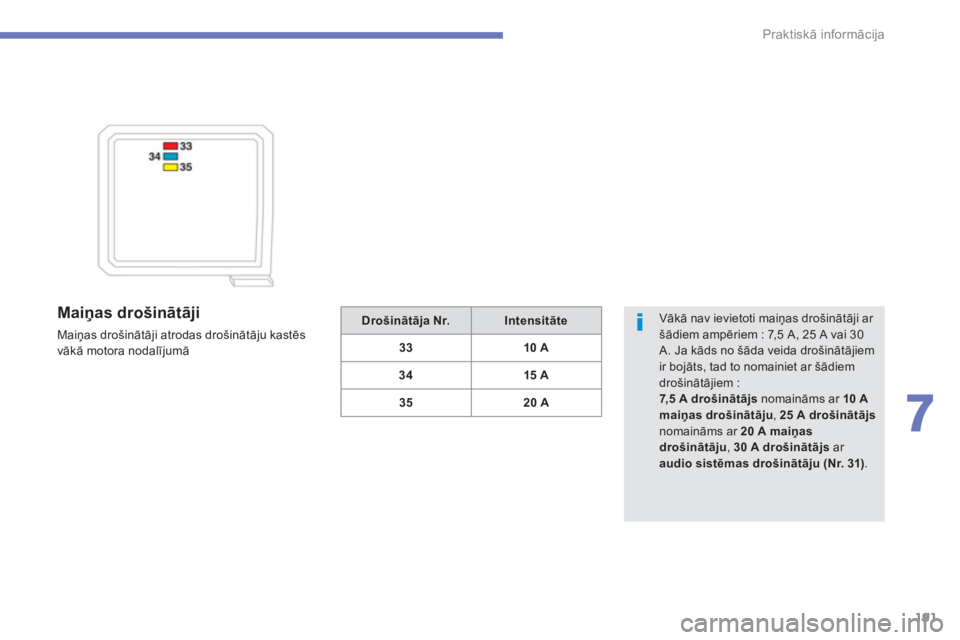

Maiņas drošinātāji

Maiņas drošinātāji atrodas drošinātāju kastēs
vāk
— motora nodalījumā

Vākā nav ievietoti maiņas drošinātāji ar šādiem ampēriem : 7,5 A, 25 A vai 30 A. Ja kāds no šāda veida drošinātājiem ir bojāts, tad to nomainiet ar šādiem drošinātājiem : 7, 5 Adrošinātājs
nomaināms ar 10 Amaiņas drošinātāju, 25 Adrošinātājsnomaināms ar 20 A
maiņasdrošinātāju, 30 Adrošinātājs
ar audio sistēmas drošinātāju(Nr. 31).
Drošinātāja Nr.Intensitāte
33 10 A
3415 A
3520 A

192
Praktiskā informācija

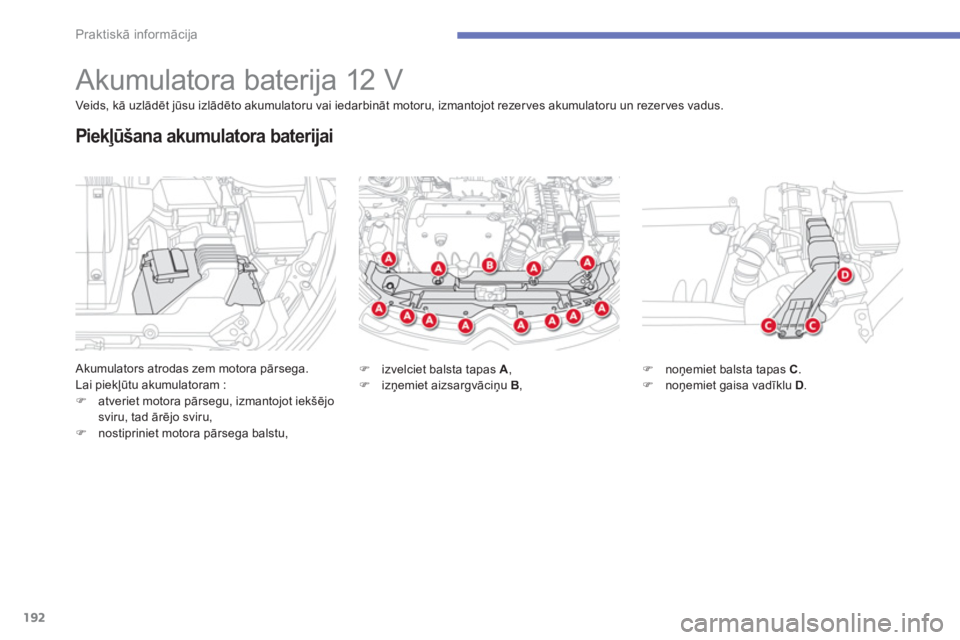

Akumulatora baterija 12 V
Akumulators atrodas zem motora pārsega.
Lai piekļūtu akumulatoram :
)atveriet motora pārsegu, izmantojot iekšējo
sviru, tad ārējo sviru,
)nostipriniet motora pārsega balstu,
Piekļūšana akumulatora baterijai
Veids, kā uzlādēt jūsu izlādēto akumulatoru vai iedarbināt motoru, izmantojot rezerves akumulatoru un rezerves vadus.
)
izvelciet balsta tapas A , )
izņemiet aizsargvāciņu B
, )noņemiet balsta tapas C.)noņemiet gaisa vadīklu D.

193
7
Praktiskā informācija
nepieciešams, papildiniet to (skatīt "Līmeņupārbaude").

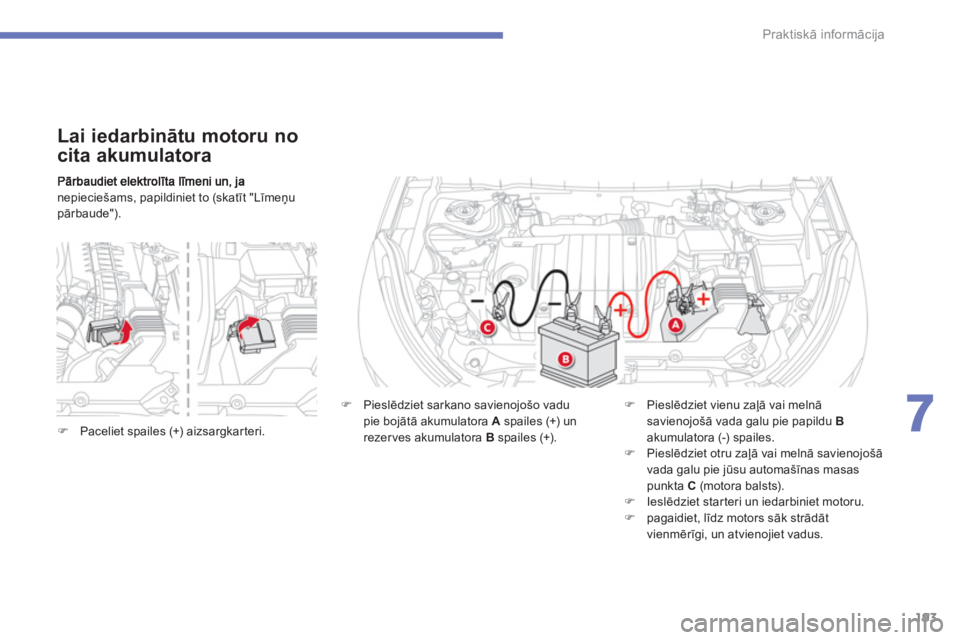

Lai iedarbinātu motoru no
cita akumulatora
)
Pieslēdziet sarkano savienojošo vadu
pie bojātā akumulatora A
spailes (+) unrezerves akumulatora B
spailes (+).
)
Pieslēdziet vienu zaļā vai melnāsavienojošā vada galu pie papildu Bakumulatora (-) spailes.)
Pieslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas punkta C(motora balsts). )
Ieslēdziet starteri un iedarbiniet motoru.)
pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.
)Paceliet spailes (+) aizsargkarteri.

194
Praktiskā informācija

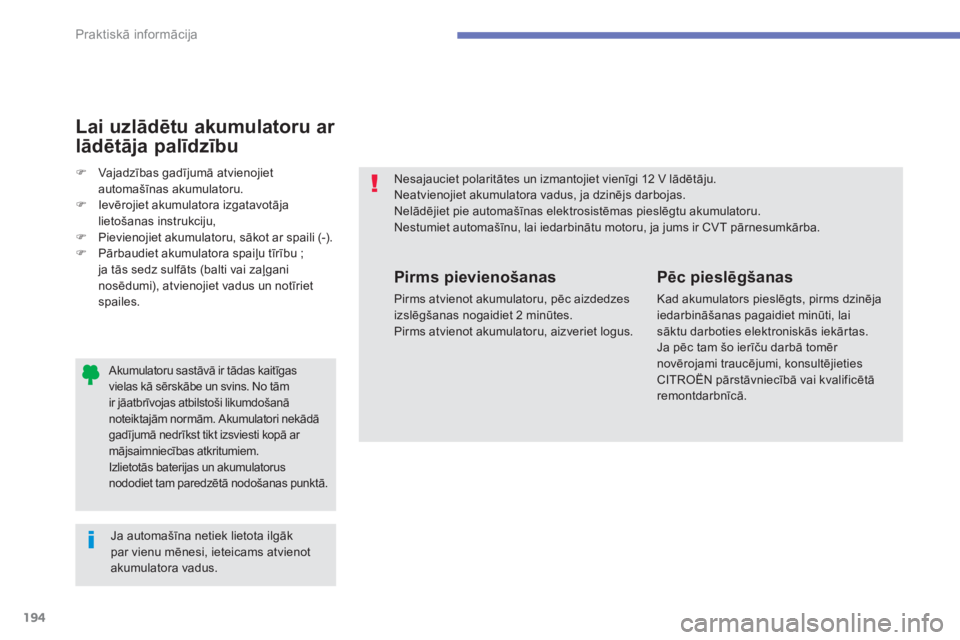

Akumulatoru sastāvā ir tādas kaitīgas vielas kā sērskābe un svins. No tām ir jāatbrīvojas atbilstoši likumdošanānoteiktajām normām. Akumulatori nekād
— gadījumā nedrīkst tikt izsviesti kopā ar mājsaimniecības atkritumiem.
Izlietotās baterijas un akumulatorus nododiet tam paredzētā nodošanas punktā.
Nesajauciet polaritātes un izmantojiet vienīgi 12 V lādētāju. Neatvienojiet akumulatora vadus, ja dzinējs darbojas.Nelādējiet pie automašīnas elektrosistēmas pieslēgtu akumulatoru. Nestumiet automašīnu, lai iedarbinātu motoru, ja jums ir CVT pārnesumkārba.


Ja automašīna netiek lietota ilgākpar vienu mēnesi, ieteicams atvienot akumulatora vadus.
Pirms pievienošanas
Pirms atvienot akumulatoru, pēc aizdedzesizslēgšanas nogaidiet 2 minūtes.Pirms atvienot akumulatoru, aizveriet logus.
Pēc pieslēgšanas
Kad akumulators pieslēgts, pirms dzinējaiedarbināšanas pagaidiet minūti, laisāktu darboties elektroniskās iekārtas. Ja pēc tam šo ierīču darbā tomēr novērojami traucējumi, konsultējieties CITROËN pārstāvniecībā vai kvalificētāremontdarbnīcā.

)Vajadzības gadījumā atvienojietautomašīnas akumulatoru.)Ievērojiet akumulatora izgatavotāja lietošanas instrukciju,
)Pievienojiet akumulatoru, sākot ar spaili (-).)Pārbaudiet akumulatora spaiļu tīrību ; ja tās sedz sulfāts (balti vai zaļganinosēdumi), atvienojiet vadus un notīriet
spailes.
Lai uzlādētu akumulatoru ar
lādētāja palīdzību

195
7
Praktiskā informācija

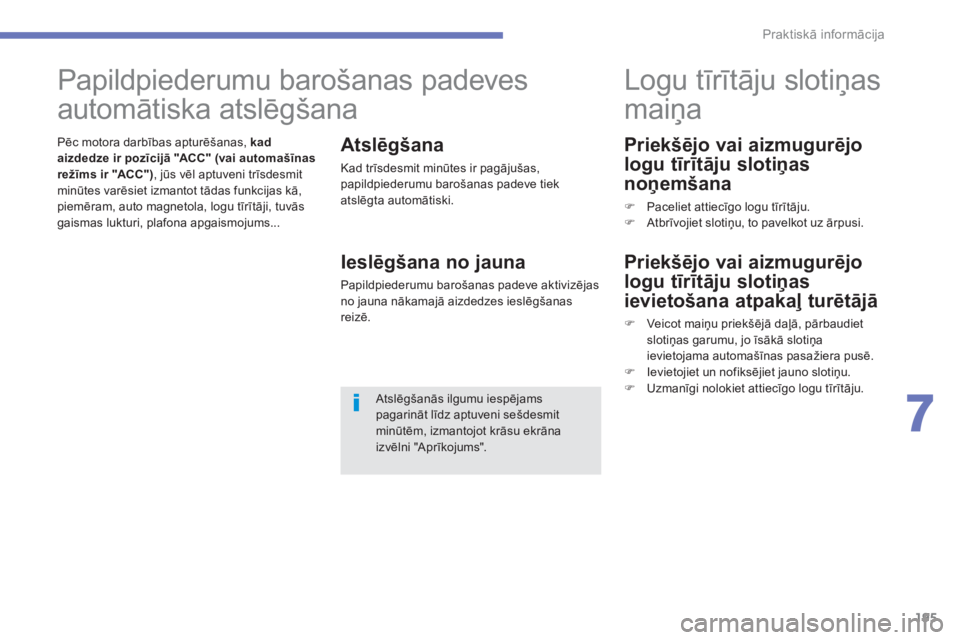

Priekšējo vai aizmugurējo
logu tīrītāju slotiņas
noņemšana
)
Paceliet attiecīgo logu tīrītāju. )
Atbrīvojiet slotiņu, to pavelkot uz ārpusi.









Logu tīrītāju slotiņas
maiņa


Priekšējo vai aizmugurējo
logu tīrītāju slotiņas
ievietošana atpakaļ turētāj
—
)
Veic ot maiņu priekšēj
— daļā, pārbaudiet slotiņas garumu, jo īsāk
— slotiņa
ievietojama automa
šīnas pasažiera pusē.)
Ievietojiet un nofiksējiet jauno slotiņu.)
Uzmanīgi nolokiet attiecīgo logu tīrītāju.


Papildpiederumu barošanas padeves
automātiska atslēgšana


Pēc motora darbības apturēšanas, kad aizdedze ir pozīcijā "ACC " (vai automašīnasrežīms ir "ACC")
, jūs vēl aptuveni trīsdesmitminūtes varēsiet izmantot tādas funkcijas kā, piemēram, auto magnetola, logu tīrītāji, tuvāsgaismas lukturi, plafona apgaismojums...
Atslēgšana
Kad trīsdesmit minūtes ir pagājušas, papildpiederumu barošanas padeve tiekatslēgta automātiski.
Ieslēgšana no jauna
Papildpiederumu barošanas padeve aktivizējasno jauna nākamajā aizdedzes ieslēgšanas reizē.


Atslēgšanās ilgumu iespējams pagarināt līdz aptuveni sešdesmitminūtēm, izmantojot krāsu ekrānaizvēlni "Aprīkojums".

196
Praktiskā informācija

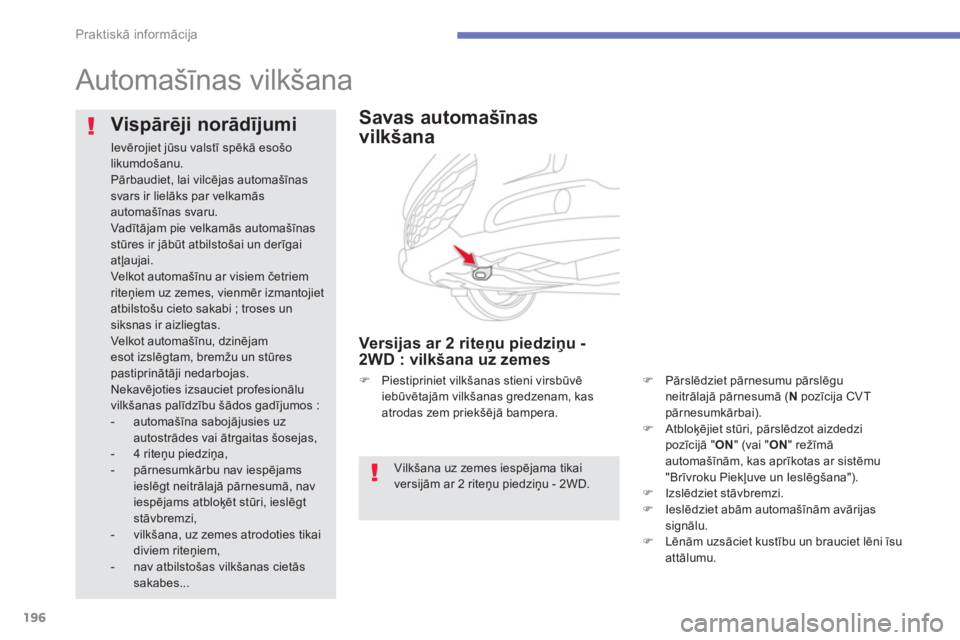

Automašīnas vilkšana


Vispārēji norād
¯jumi

Ievērojiet jūsu valstī spēkā esošo
likumdošanu.
Pārbaudiet, lai vilcējas automašīnas svars ir lielāks par velkamās automašīnas svaru.
Vadītājam pie velkamās automašīnasstūres ir jābūt atbilstošai un derīgai atļaujai.
Velkot automašīnu ar visiem četriemriteņiem uz zemes, vienmēr izmantojiet atbilstošu cieto sakabi ; troses un siksnas ir aizliegtas.
Velkot automašīnu, dzinējam esot izslēgtam, bremžu un stūres pastiprinātāji nedarbojas.
Nekavējoties izsauciet profesionāluvilkšanas palīdzību šādos gadījumos :


- automašīna sabojājusies uzautostrādes vai ātrgaitas šosejas,

- 4 riteņu piedziņa,

- pārnesumkārbu nav iespējams ieslēgt neitrālajā pārnesumā, naviespējams atbloķēt stūri, ieslēgt stāvbremzi,


- vilkšana, uz zemes atrodoties tikaidiviem riteņiem,

- nav atbilstošas vilkšanas cietās sakabes...

Vilkšana uz zemes iespējama tikaiversijām ar 2 riteņu piedziņu - 2WD.


Savas automašīnas
vilkšana

Versijas ar 2 riteņu piedziņu -
2WD : vilkšana uz zemes
)Pārslēdziet pārnesumu pārslēguneitrālajā pārnesumā (N
pozīcija CVT pārnesumkārbai).)Atbloķējiet stūri, pārslēdzot aizdedzi
pozīcijā "ON" (vai "ON" režīmāautoma

197
7
Praktiskā informācija
Automašīnas ar 4 riteņu piedziņu vienmēr jātransportē uz platformas.Nekādā gadījumā nevelciet automašīnuar visiem četriem riteņiem uz zemes, jūs varat sabojāt transmisiju.
Automašīna nav transportējama arī ar priekšējiem vai aizmugurējiem riteņiem uz zemes, arī tad, ja tā ir vilkšanas režīmā "2WD" (2 velkošie riteņi).

Versijas ar 4 riteņu piedziņu - 4WD : transportēšana uz platformas

198
Praktiskā informācija
)
Aizmugurējā buferī noņemiet vāciņu,
pavelkot aiz tā apakšēj
—s malas ar
demontāžas atslēgu 1
.
)Pieskrūvējiet vilkšanas gredzenu 2
līdzgalam ar riteņa demontāžas atslēgas 3palīdzību. )Uzstādiet vilkšanas stieni. )Abām automašīnām ieslēdziet avārijas gaismas. )Lēnām uzsāciet kustību un brauciet lēni īsuattālumu.

Citas automašīnas vilkšana
Piekļūšana instrumentiem
Vilkšanas gredzens un instrumenti atrodas zem
bagāžas nodalījuma grīdas. Lai tam piekļūtu : )atveriet bagāžas nodalījumu,
)paceliet grīdu un izvelciet to, )izņemiet vilkšanas gredzenu un nepieciešamos instrumentus.
Instrumentu saraksts1.
Domkrata klanis. 2.
Vilkšanas gredzens.
3.Riteņa noņemšanas atslēga.
