179
7
Praktiskā informācija

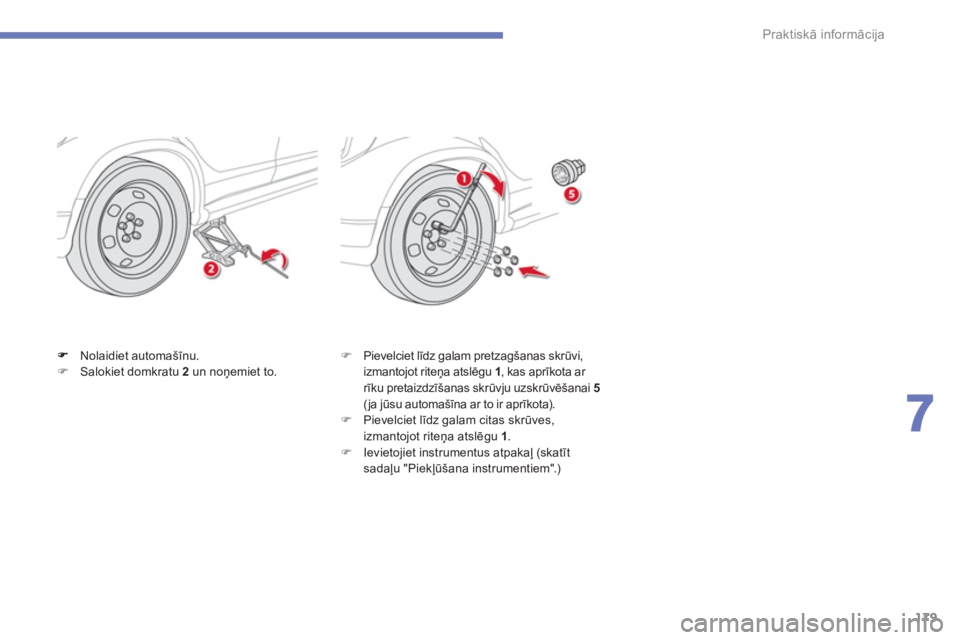

Nolaidiet automašīnu. )Salokiet domkratu 2un noņemiet to.)
Pievelciet līdz galam pretzagšanas skrūvi,
izmantojot riteņa atslēgu 1
, kas aprīkota ar rīku pretaizdzīšanas skrūvju uzskrūvēšanai 5(ja jūsu automašīna ar to ir aprīkota).)
Pievelciet līdz galam citas skrūves,
izmantojot riteņa atslēgu
1.)
Ievietojiet instrumentus atpakaļ (skatītsadaļu "Piekļūšana instrumentiem".)

180
Praktiskā informācija

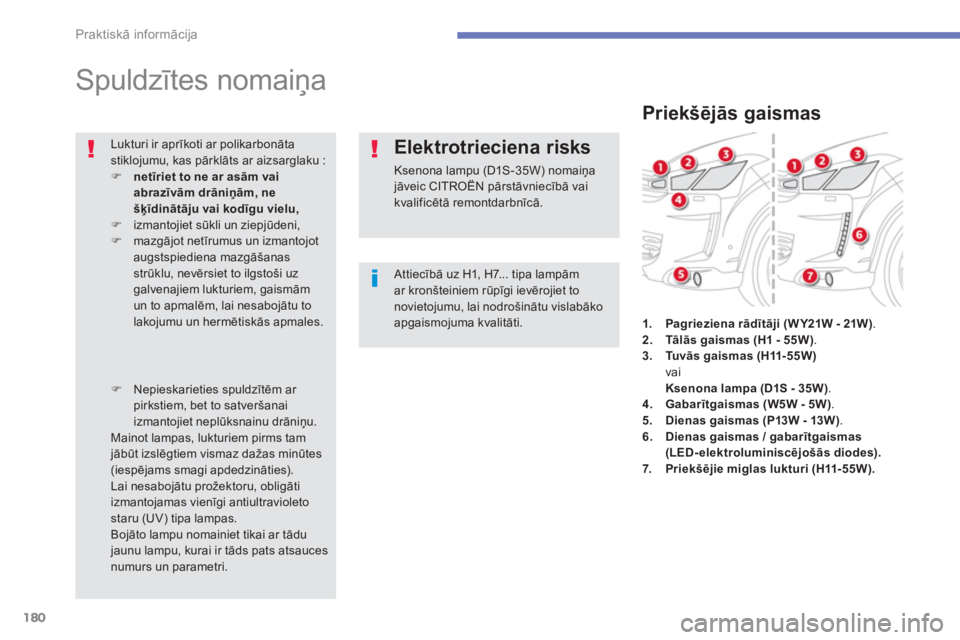

Spuldzītes nomaiņa


Attiecībā uz H1, H7... tipa lampām ar kronšteiniem rūpīgi ievērojiet tonovietojumu, lai nodrošinātu vislabākoapgaismojuma kvalitāti.

Lukturi ir aprīkoti ar polikarbonātastiklojumu, kas pārklāts ar aizsarglaku :)netīriet to ne ar asām vai abrazīvām drāniņām, nešķīdinātāju vai kodīgu vielu,)izmantojiet sūkli un ziepjūdeni, )mazgājot netīrumus un izmantojotaugstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uz galvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu tolakojumu un hermētiskās apmales.
)Nepieskarieties spuldzītēm ar pirkstiem, bet to satveršanai izmantojiet neplūksnainu drāniņu. Mainot lampas, lukturiem pirms tam jābūt izslēgtiem vismaz dažas minūtes (iespējams smagi apdedzināties). Lai nesabojātu prožektoru, obligātiizmantojamas vienīgi antiultravioletostaru (UV) tipa lampas.Bojāto lampu nomainiet tikai ar tādujaunu lampu, kurai ir tāds pats atsaucesnumurs un parametri.
Elektrotrieciena risks
Ksenona lampu (D1S -35W) nomaiņajāveic CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.


Priekšēj
—s gaismas
1.Pagrieziena rād
¯tāji(W Y21W - 21W).2.Tālās gaismas (H1 - 55W).3.Tuvās gaismas (H11- 55W) vai
Ksenona lampa (D1S - 35W) . 4.Gabarītgaismas (W5W - 5W).
5.Dienas gaismas (P13W - 13W).6. Dienas gaismas / gabarītgaismas (LED- elektroluminiscējošās diodes).7.Priekšējie miglas lukturi (H11- 55W).

181
7
Praktiskā informācija

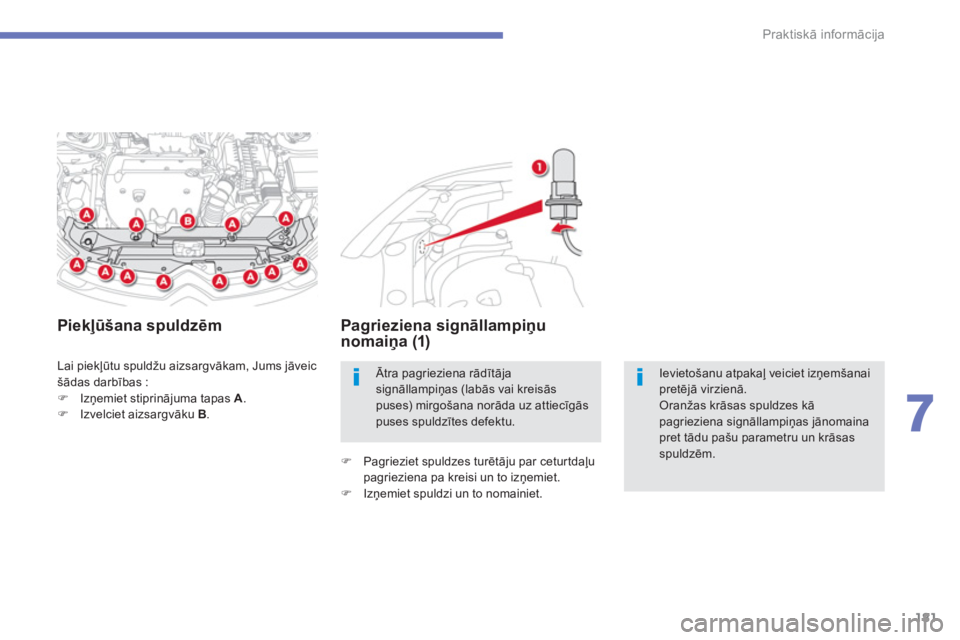

Lai piekļūtu spuldžu aizsargvākam, Jums jāveicšādas darbības :)Izņemiet stiprinājuma tapas A
. )Izvelciet aizsargvāku B.
Piekļūšana spuldzēm Pagrieziena signāllampiņu
nomaiņa (1)
)
Pagrieziet spuldzes turētāju par cetur tdaļu
pagrieziena pa kreisi un to izņemiet.)
Izņemiet spuldzi un to nomainiet.
Ātra pagrieziena rādītāja signāllampiņas (labās vai kreisāspuses) mirgošana norāda uz attiecīg
—s puses spuldzītes defektu.

Ievietošanu atpakaļ veiciet izņem

182
Praktiskā informācija
)
Noņemiet plastmasas aizsargvāku.)
Pagrieziet spuldzes turētāju pa kreisi un
izņemiet to.
)
Izņemiet spuldzi un tās ligzdu, nospiežot uz
mēlītes lejasdaļā.)
Nomainiet spuldzi.
Salikšanu veiciet izjaukšanai apgrieztā secībā.

Tālo gaismu spuldzītes
nomaiņa (2)
)
Par ceturtdaļu apgrieziena pagriezietlampas turētāju pa kreisi un izņemiet to. )
Izņemiet lampiņu un nomainiet to.
Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.
Dienasgaismu /stāvgaismu lampiņu maiņa (elektrolumiscējošās diodes-
LED) (6)
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Tuvo gaismu spuldzes
nomaiņa (3)

Par spuldžu nomaiņu konsultējieties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

Par šo spuldžu nomai
ņu konsultēties CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

Miglas lukturu spuldžu maiņa (7) / dienas gaismas (5)

183
7
Praktiskā informācija
Pastumiet signāllampiņu uz aizmuguri, lai to atvienotu.)Atvienojiet spignāllampiņas savienojumu.
)Nomainiet signāllampiņas bloku.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Lai to veiktu, sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

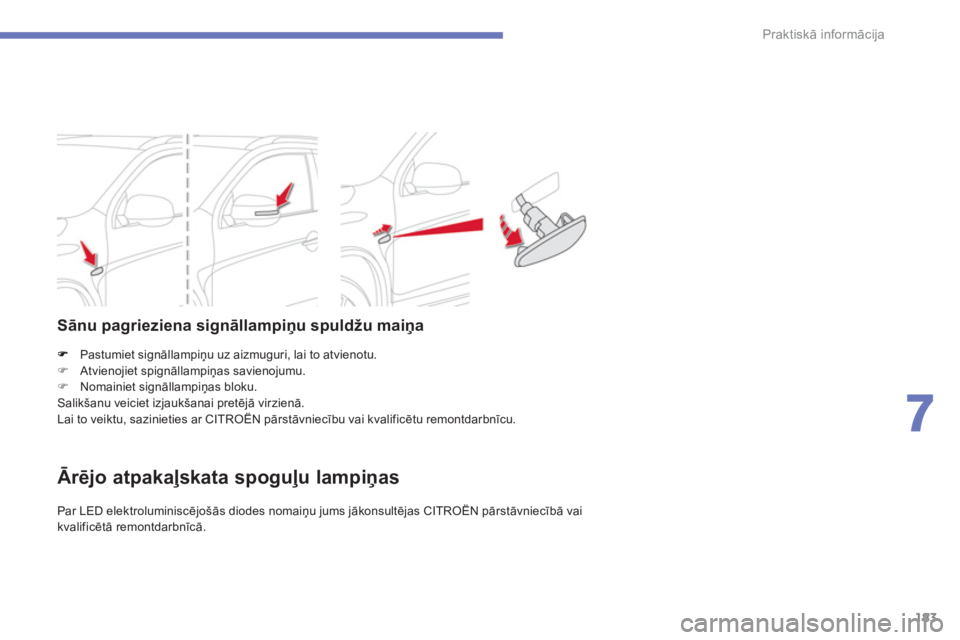

Sānu pagrieziena signāllampiņu spuldžu maiņa
Ārējo atpakaļskata spoguļu lampiņas

Par LED elektroluminiscējošās diodes nomaiņu jums jākonsultējas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

184
Praktiskā informācija

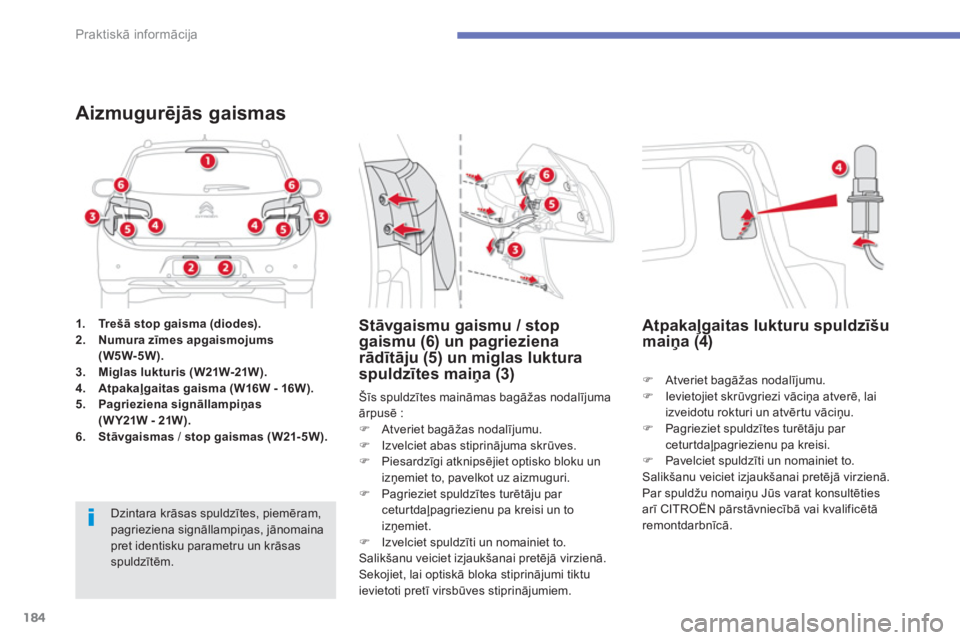

1.Trešā stop gaisma (diodes).2.Numura zīmes apgaismojums(W5W-5W).3.Miglas lukturis (W21W-21W).4.Atpakaļgaitas gaisma (W16W - 16W).5.Pagrieziena signāllampiņas (W Y21W - 21W).6.Stāvgaismas
/ stop gaismas(W21-5W).
Aizmugurēj
—s gaismas

Dzintara krāsas spuldzītes, piemēram, pagrieziena signāllampiņas, jānomaina pret identisku parametru un krāsas spuldzītēm. Šīs spuldzītes maināmas ba
gāžas nodalījumaārpusē : )
Atveriet bagāžas nodalījumu. )
Izvelciet abas stiprinājuma skrūves. )
Piesardzīgi atknipsējiet optisko bloku un
izņemiet to, pavelkot uz aizmuguri. )
Pagrieziet spuldzītes turētāju par ceturtdaļpagriezienu pa kreisi un to izņemiet.
)
Izvelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Sekojiet, lai optiskā bloka stiprinājumi tiktu
ievietoti pretī virsbūves stiprinājumiem.
Stāvgaismu gaismu / stopgaismu (6) un pagrieziena rādītāju (5) un miglas luktura
spuldzītes maiņa (3) )Atveriet bagāžas nodalījumu. )Ievietojiet skrūvgriezi vāciņa atverē, laiizveidotu rokturi un atvēr tu vāciņu. )Pagrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pa kreisi.)Pavelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Par spuldžu nomaiņu Jūs varat konsultēties
arī CITRO
ËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

Atpakaļgaitas lukturu spuldzīšu maiņa (4)

185
7
Praktiskā informācija
Aizmugurēj

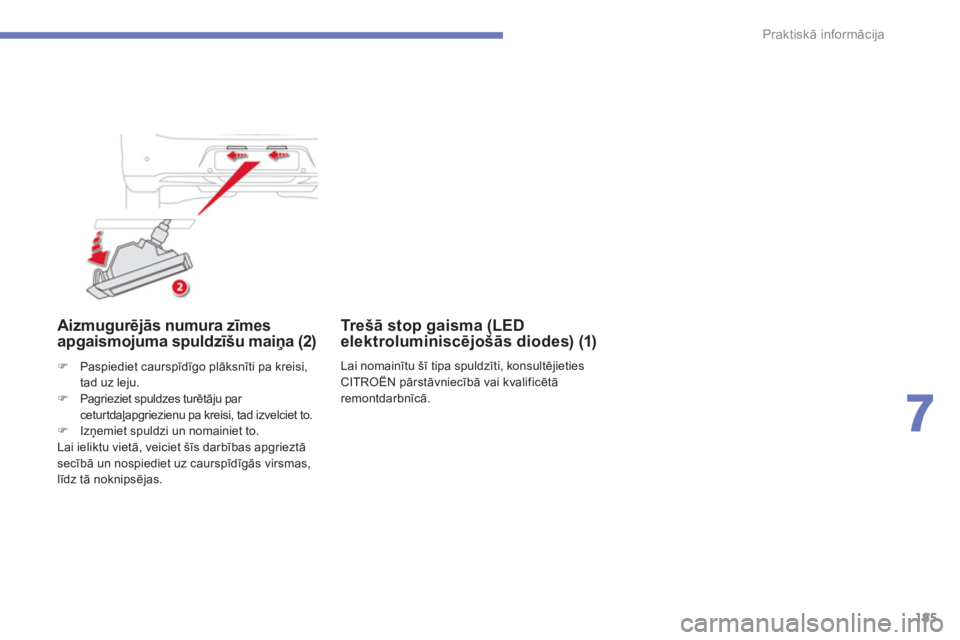

—s numura zīmes apgaismojuma spuldzīšu maiņa (2)
)Paspiediet caurspīd
¯go plāksnīti pa kreisi,
tad uz leju.
)Pagrieziet spuldzes turētāju par ceturtdaļapgriezienu pa kreisi, tad izvelciet to. )Izņemiet spuldzi un nomainiet to.
Lai ieliktu vietā, veiciet šīs darbības apgrieztā secībā un nospiediet uz caurspīdīg
—s virsmas, līdz tā noknipsējas.
Trešā stop gaisma (LEDelektroluminiscējošās diodes) (1)
Lai nomainītu šī tipa spuldzīti, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

186
Praktiskā informācija

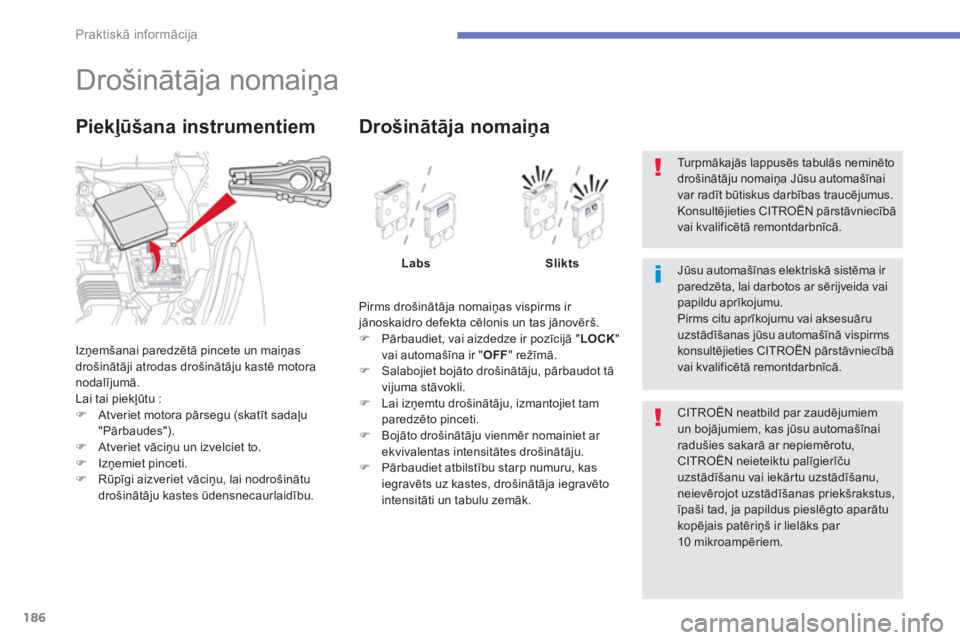

Drošinātāja nomaiņa
Izņemšanai paredzētā pincete un maiņas
drošinātāji atrodas drošinātāju kastē motoranodalījumā.
Lai tai piekļūtu :
)Atveriet motora pārsegu (skatīt sadaļu
"Pārbaudes"). )Atveriet vāciņu un izvelciet to. )Izņemiet pinceti.)Rūpīgi aizveriet vāciņu, lai nodrošinātu
drošinātāju kastes ūdensnecaurlaidību.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms ir jānoskaidro defekta cēlonis un tas jānovērš.)
Pārbaudiet, vai aizdedze ir pozīcijā "LOCK"vai automašīna ir " OFF
" režīmā. )
Salabojiet bojāto drošinātāju, pārbaudot tā
vijuma stāvokli.)
Lai izņemtu drošinātāju, izmantojiet tam
paredzēto pinceti.
)
Bojāto drošinātāju vienmēr nomainiet ar ekvivalentas intensitātes drošinātāju.)
Pārbaudiet atbilstību starp numuru, kas
iegravēts uz kastes, drošinātāja iegravēto intensitāti un tabulu zemāk.


Drošinātāja nomaiņa
Labs Slikts


CITROËN neatbild par zaudējumiemun bojājumiem, kas jūsu automašīnai radušies sakarā ar nepiemērotu,CITROËN neieteiktu palīgierīču uzstādīšanu vai iekārtu uzstādīšanu,neievērojot uzstādīšanas priekšrakstus,īpa

187
7
Praktiskā informācija


Drošinātāji salona grīdā

Drošinātāju kaste atrodas paneļa apakšēj
— daļā (kreisajā pusē).


Piekļūšana drošinātājiem
)Atveriet vāku un pilnībā to izvelciet, pavelkot uz sevi.
Drošinātāja Nr.IntensitāteFunkcijas
1*30 A Salona ventilators.
2 15 A
Stop gaismas, trešā stop gaisma.
310 A Aizmugurējie miglas lukturi.
430 A
Priekšēj
— stikla tīrītājs, apskalotājs.
620 A
Centrālā atslēga, ārējie elektriskie atpakaļskata spoguļi.
7 15 A
Auto magnetola, telekomunikācijas, USB bloks, brīvroku sistēmas komplekts.
87, 5 A
Atslēga ar tālvadības pulti, gaisa kondicionētāja vadības bloks, mērinstrumentu panelis, elektriskie logu pacēlāji, lietus un gaismas
sensori, signalizācija, komandpogu panelis, komandpogas zem stūres.
915 A
Salona un mērinstrumentu paneļa apgaismojums.
1015 A
Avārijas gaismas.
1115 A Aizmugurējais stikla tīrītājs.
12 7,5
A Mērinstrumentu panelis, daudzfunkciju ekrāns, palīgsistēma automašīnas
novietošanai stāvvietā, apsildāmie sēdekļi, aizmugurēj
— loga apsilde, elektriskais aptumšošanas aizvirtnis, galveno lukturu automātiska noregulēšana.
1315 A
Piesmēķētājs, papildpiederumu kontaktligzda.
1520 A
Elektriskais aptumšošanas aizvirtnis.
1
610 A Ārējie atpakaļskata spoguļi, auto magnetola.

188
Praktiskā informācija
*
Lielajiem drošinātājiem ir elektriskās sistēmas papildu aizsardzība. Jebkuras darbības ar lielajiem drošinātājiem veicamas CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

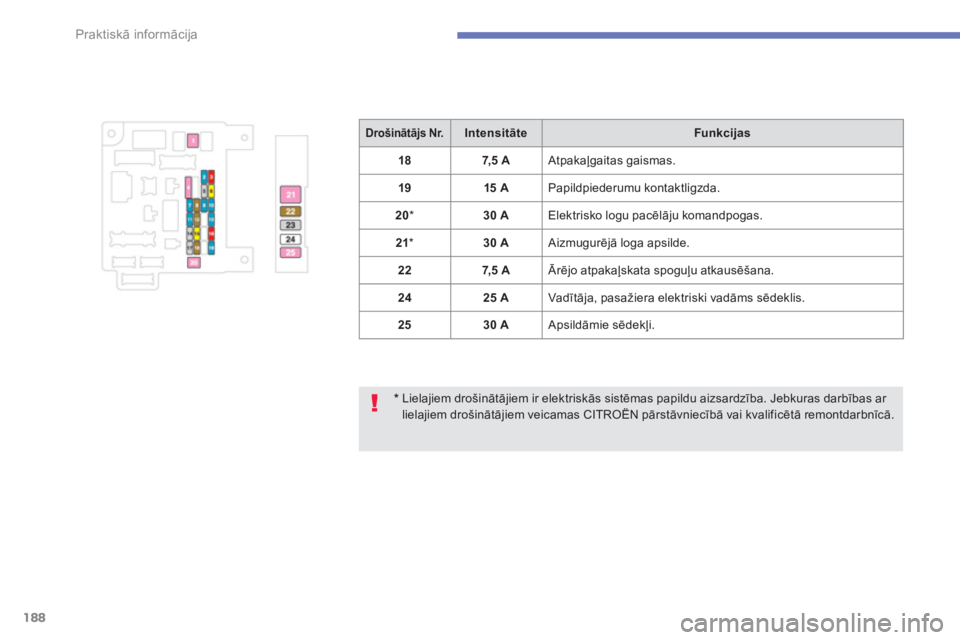

Drošinātājs Nr.IntensitāteFunkcijas
187,5 A
Atpakaļgaitas gaismas.
1
915 A
Papildpiederumu kontaktligzda.
20*30 A Elektrisko logu pacēl
—ju komandpogas.
21*30 A Aizmugurēj
— loga apsilde.
227,5 A Ārējo atpakaļskata spoguļu atkausēšana.
2
425 A
Vadītāja, pasažiera elektriski vadāms sēdeklis.
2
530 A Apsildāmie sēdekļi.
