Praktične informacije

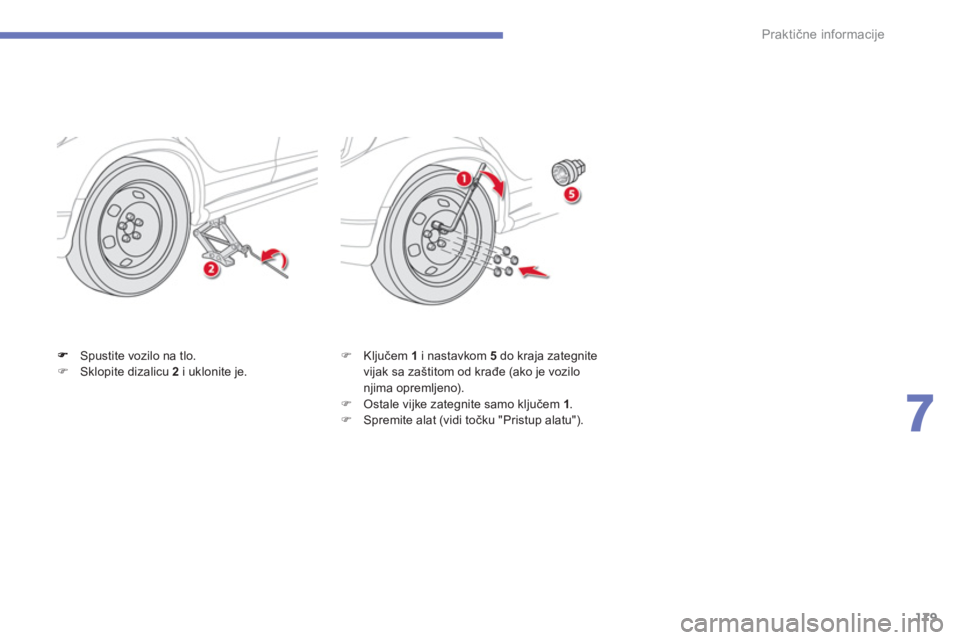

Spustite vozilo na tlo.)Sklopite dizalicu 2
i uklonite je. )
Ključem 1
i nastavkom 5do kraja zategnite
vijak sa zaštitom od krađe (ako je vozilo
njima opremljeno).) Ostale vijke zategnite samo ključem 1.)
Spremite alat (vidi točku "Pristup alatu").

180
Praktične informacije









Zamjena žarulje
Za žarulje s izdancima tipa H1, H7..., treba paziti na njihov ispravan položaj kako bi se osigurala kvalitetna rasvjeta.

Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka:)ne čistite ih suhom ili grubomkrpom, niti deterdžentom iliotapalom,)upotrijebite spužvu i sapunicu, )ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kakose ne bi oštetio zaštitni lak i brtva.
)Ne dirajte žarulju prstima, pridržavajte je krpicom koja ne ostavlja dlačice. Prije zamjene žarulje svjetla moraju biti ugašena nekoliko minuta (opasnost odtežih opeklina). Obavezno treba koristiti samo žaruljebez ultraljubičastog zračenja kako se nebi oštetio far. Neispravnu žarulju uvijek trebazamijeniti žaruljom s istim oznakama i karakteristikama.
Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W) mora sezamijeniti u mreži CITROËN ili u nekoj stručnoj radionici.


Prednja svjetla

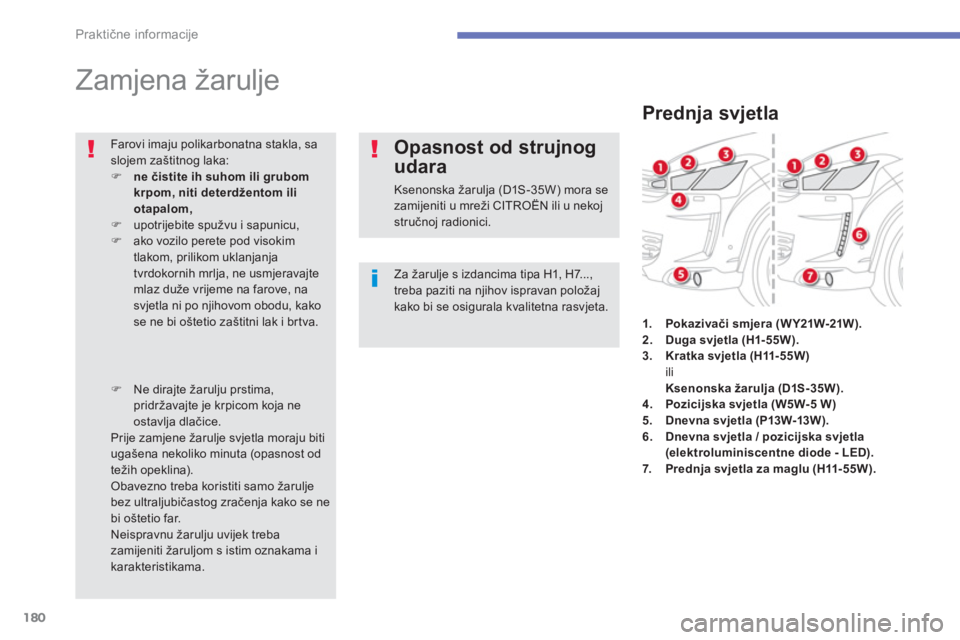

1.Pokazivači smjera(W Y21W-21W).2.Duga svjetla (H1- 55W).3.Kratka svjetla (H11- 55W) ili
Ksenonska žarulja (D1S-35W).4.Pozicijska svjetla (W5W-5 W)5.Dnevna svjetla (P13W-13W).6. Dnevna svjetla / pozicijska svjetla(elektroluminiscentne diode - LED).7.Prednja svjetla za maglu (H11- 55W).

181
7
Praktične informacije

Za pristup zaštitnim poklopcima žarulja potrebno je učiniti sljedeće: )Skinite zatike za pridržavanje A
. )Skinite zaštitni poklopac B .



Pristup žaruljama Zamjena žarulje pokazivača
smjera (1)
) Okrenite držač žarulje za četvrtinu krugaulijevo i izvadite ga. )
Izvadite neispravnu žarulju i zamijenite je.
Brže bljeskanje žaruljice pokazivača smjera (desne ili lijeve) upozoravana neispravnost jedne od žarulja na odgovarajućoj strani.

Pri postavljanju, postupite obrnutimredoslijedom.
Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika iboje.

182
Praktične informacije
svjetla (4)
)
Skinite zaštitni plastični poklopac. )
Okrenite držač žarulje ulijevo i izvadite ga.)
Izvadite žarulju i njezino postolje pritiskom
na kopču koja se nalazi na donjoj strani. ) Zamijenite žarulju.
Prilikom postavljanja, postupite obrnutim redoslijedom.
Zamjena žarulje dugog svjetla (2)
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.) Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim redoslijedom.
Zamjena dnevnog / pozicijskog
svjetla (elektroluminiscentne
diode-LED) (6)
Za zamjenu diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.

Zamjena žarulje kratkogsvjetla (3)

Za zamjenu ovih žarulja obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Za zam
jenu ovih žarulja obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Zamjena žarulje prednjeg svjetla
za maglu (7) / dnevnog svjetla (5)

183
7
Praktične informacije

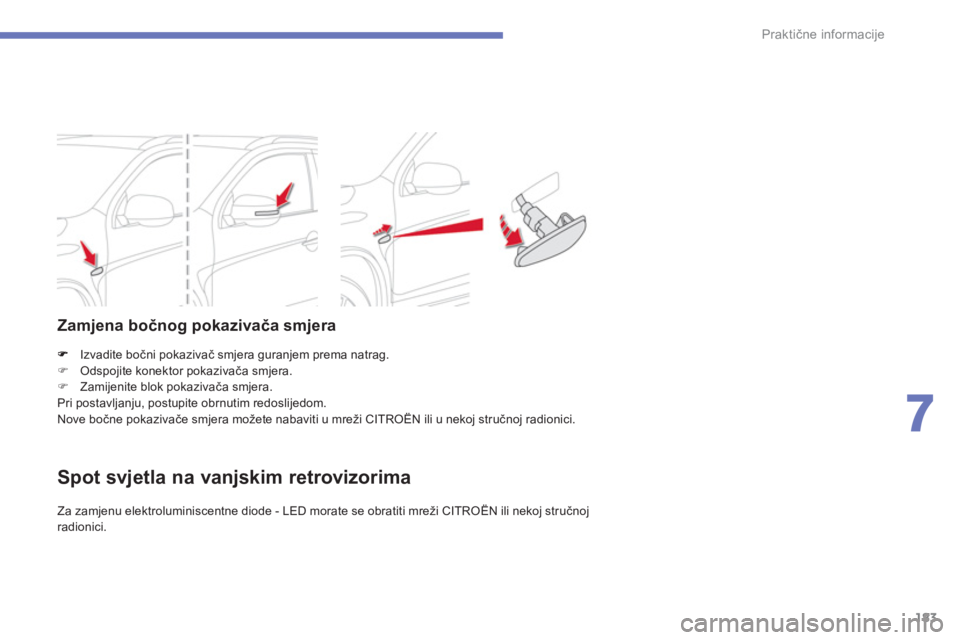

Izvadite bočni pokazivač smjera guranjem prema natrag.)Odspojite konektor pokazivača smjera.
)Zamijenite blok pokazivača smjera.
Pri postavljanju, postupite obrnutim redoslijedom.
Nove bočne pokazivače smjera možete nabaviti u mreži CITROËN ili u nekoj stručnoj radionici.
Zamjena bočnog pokazivača smjera
Spot svjetla na vanjskim retrovizorima

Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži CITROËN ili nekoj stručnojradionici.

184
Praktične informacije

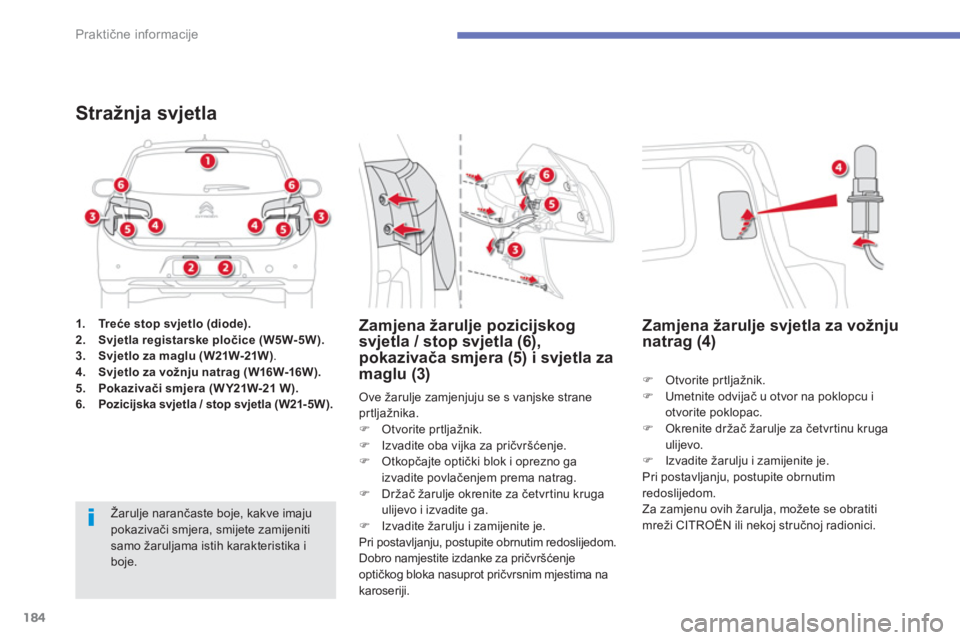

1.Treće stop svjetlo (diode).2.Svjetla registarske pločice (W5W-5W).3.Svjetlo za maglu (W21W-21W).4.Svjetlo za vožnju natrag (W16W-16W).5.Pokazivači smjera (W Y21W-21 W).6.Pozicijska svjetla / stop svjetla (W21-5W).
Stražnja svjetla

Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristika i boje.
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika. ) Otvorite pr tljažnik.)
Izvadite oba vijka za pričvr

185
7
Praktične informacije
Zamjena svjetla registarske pločice (2)

)Gurnite prozirnu plastiku ulijevo, zatim prema dolje.)Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.)Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom i pritiskom uglavite prozirnu plastiku.
Treće stop svjetlo(elektroluminiscentne diode-LED) (1)
Za zamjenu tog svjetla, obratite se mreži
CITROËN ili nekoj stručnoj radionici.

186
Praktične informacije




















Zamjena osigurača

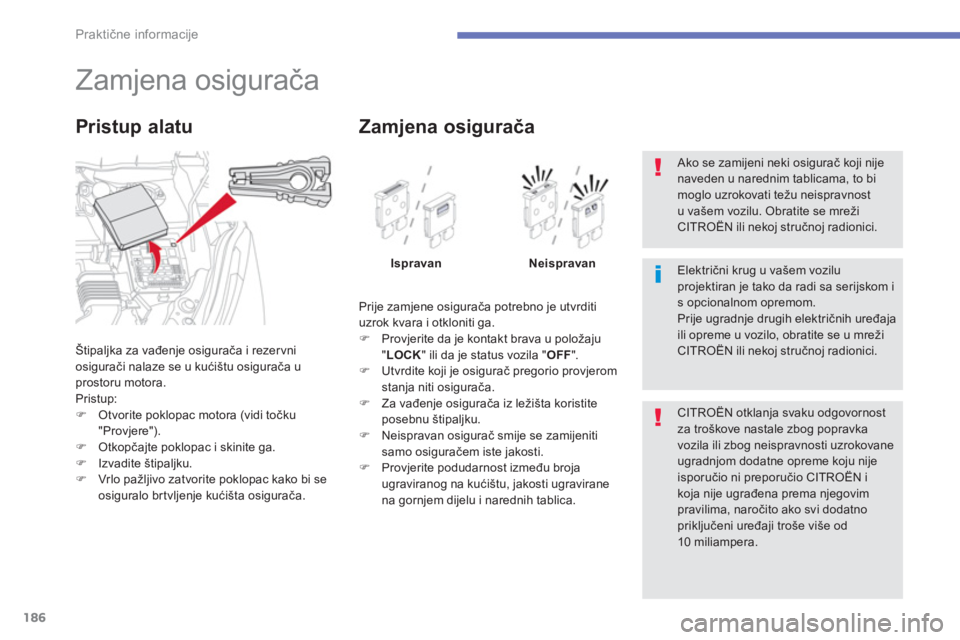

Štipaljka za vađenje osigurača i rezervni
osigurači nalaze se u kućištu osigurača uprostoru motora.
Pristup:
)Otvorite poklopac motora (vidi točku
"Provjere").)Otkopčajte poklopac i skinite ga. )Izvadite štipaljku. )Vrlo pažljivo zatvorite poklopac kako bi se
osiguralo br tvljenje kući

187
7
Praktične informacije


Osigurači u armaturnoj
ploči

Kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga izvaditepovlačenjem prema sebi.

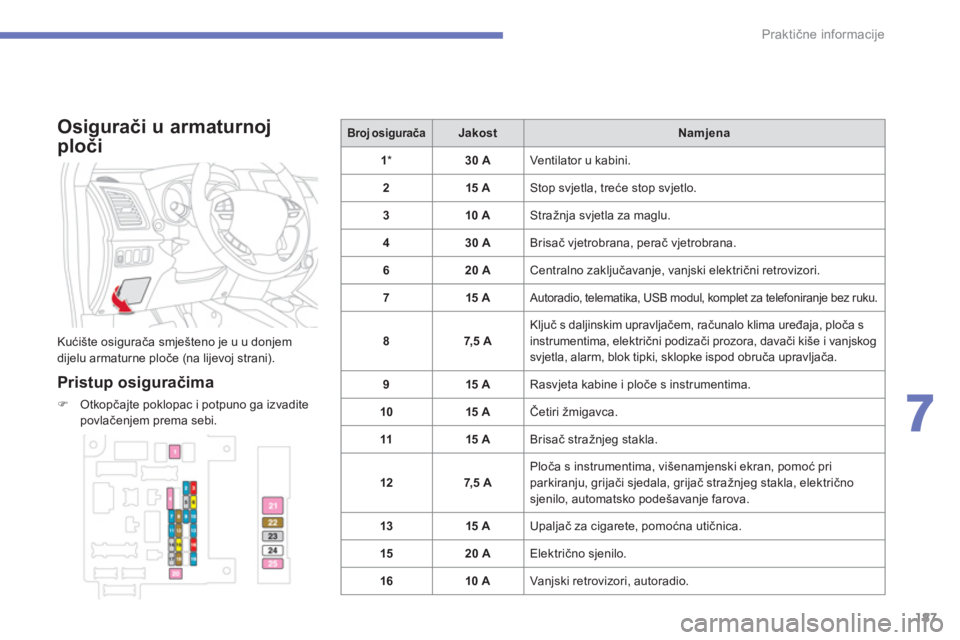

Broj osiguračaJakostNamjena
1*30 A
Ventilator u kabini.
2 15 A
Stop svjetla, treće stop svjetlo.
310 A Stražnja svjetla za maglu.
430 A
Brisač vjetrobrana, perač vjetrobrana.
620 A
Centralno zaključavanje, vanjski električni retrovizori.
7 15 A
Autoradio, telematika, USB modul, komplet za telefoniranje bez ruku.
87, 5 A
Ključ s daljinskim upravljačem, računalo klima uređaja, ploča s
instrumentima, električni podizači prozora, davači kiše i vanjskog svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
915 A
Rasvjeta kabine i ploče s instrumentima.
1015 A
Četiri žmigavca.
1115 A
Brisač stra

188
Praktične informacije
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračimasmiju se obavljati samo u mreži CITROËN ili u nekoj stručnoj radionici.

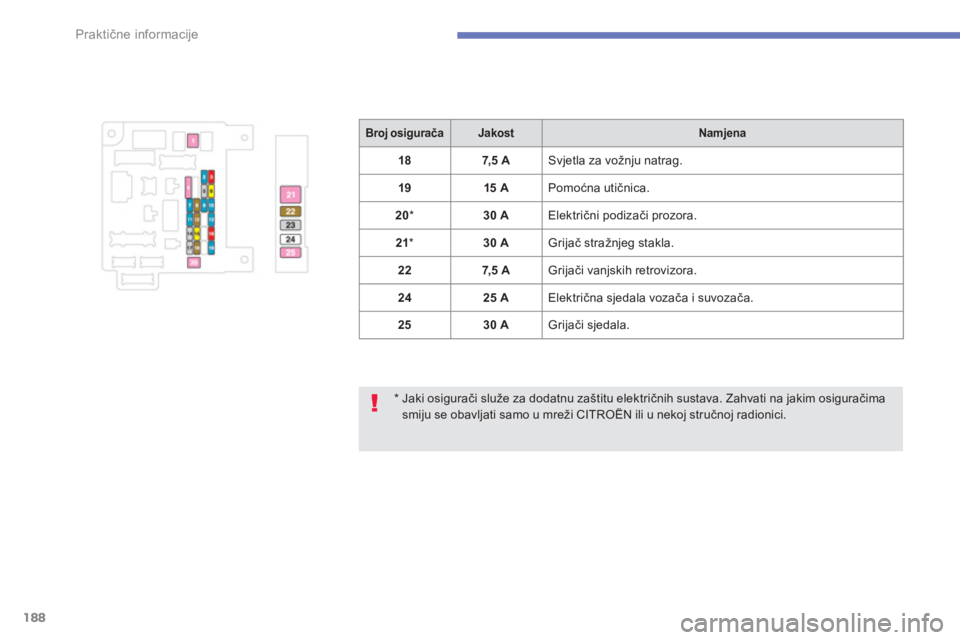

Broj osiguračaJakosttNamjena
187,5 A
Svjetla za vožnju natrag.
1
915 A
Pomoćna utičnica.
20*30 A
Električni podizači prozora.
21*30 A Grijač stražnjeg stakla.
227,5 A
Grijači vanjskih retrovizora.
2
425 A
Električna sjedala vozača i suvozača.
2
530 A Grijači sjedala.
