Durch folgende Maßnahmen gelangen Sie an die
Schutzabdeckungen der Lampen:
)
entfernen Sie die Haltestifte A
,
)
entfernen Sie die Schutzabdeckung B
.
Zugang zu den Glühlampen
Austausch der Blinkleuchten (1)
)
Drehen Sie die Lampenfassung um eine
Viertelumdrehung nach links und ziehen Sie sie
ab.
)
Die Glühlampe herausziehen und austauschen.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin. Gehen Sie beim Wiedereinbau in
umgekehr ter Reihenfolge vor.
Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Page 192 of 368
190
Praktische Tipps
Austausch der Glühlampen des
Standlichts (4)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff.
)
Drehen Sie die Lampenfassung nach links und
ziehen Sie sie ab.
)
Nehmen Sie die Lampe und den dazugehörigen
Sockel ab, indem Sie auf den sich am unteren Teil
befindenden Stift drücken.
)
Ersetzen Sie die Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Glühlampen des
Fernlichts (2)
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung nach links und nehmen Sie sie ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Für den Wiedereinbau gehen Sie bitte in umgekehrter
Reihenfolge vor.
Austausch der Lampen des
Tagfahrlichts / Standlichts
(LED-Leuchtdioden) (6)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Fachwerkstatt.

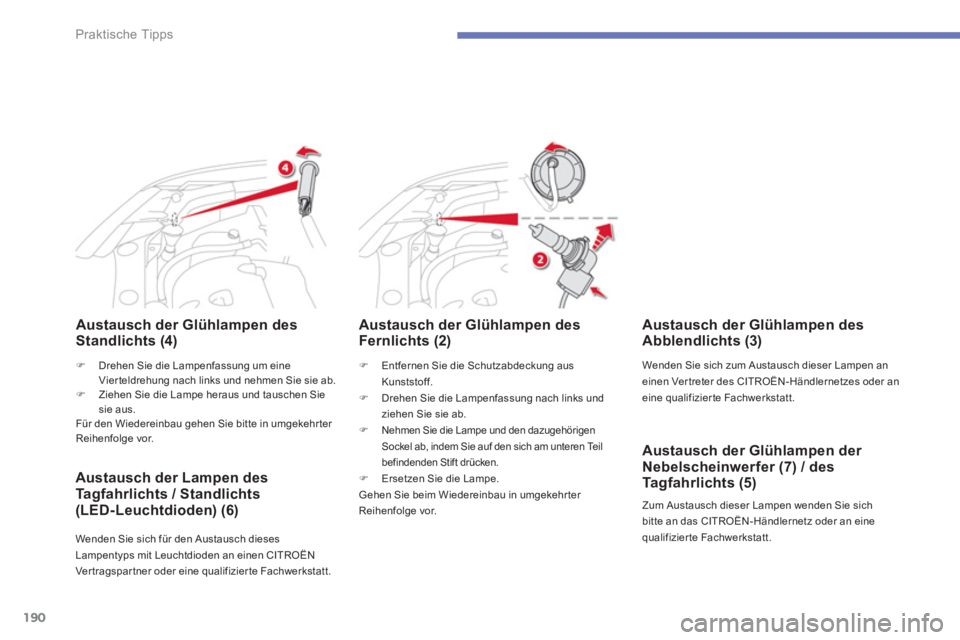

Austausch der Glühlampen des
Abblendlichts (3)
Wenden Sie sich zum Austausch dieser Lampen an
einen Ver treter des CITROËN-Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
Zum Austausch dieser Lampen wenden Sie sich
bitte an das CITROËN-Händlernetz oder an eine
qualifizier te Fachwerkstatt.
Austausch der Glühlampen der
Nebelscheinwerfer (7) / des
Tagfahrlichts (5)
Page 193 of 368
191
7
Praktische Tipps
)
Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.
)
Klemmen Sie den Steckverbinder des Zusatzblinkers ab.
)
Tauschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-Händlernetz oder bei einer qualifizier ten Fachwerkstatt.

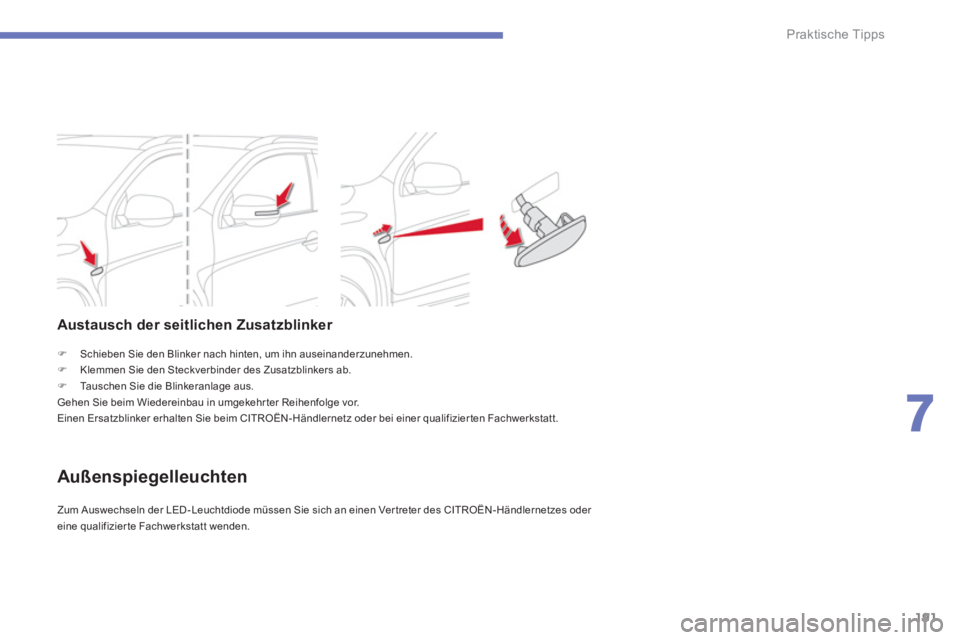

Austausch der seitlichen Zusatzblinker
Außenspiegelleuchten
Zum Auswechseln der LED - Leuchtdiode müssen Sie sich an einen Ver treter des CITROËN-Händlernetzes oder
eine qualifizier te Fachwerkstatt wenden.
Page 194 of 368
192
Praktische Tipps
1.
Dritte Bremsleuchte
(Dioden)
2.
Kennzeichenbeleuchtung (W5W-5W)
3.
Nebelschlussleuchten
(W21W-21W)
4.
Rück fahrscheinwer fer ( W16W-16W )
5.
Blinkleuchten (WY21W-21W)
6.
Standleuchten / Bremsleuchten
(W21-5W)
Heckleuchten

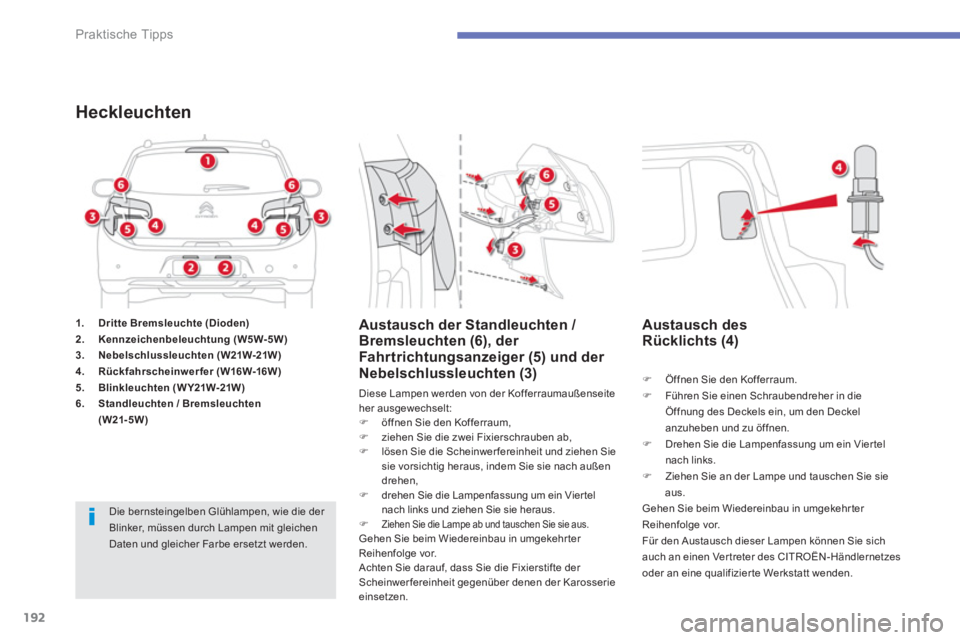

Diese Lampen werden von der Kofferraumaußenseite
her ausgewechselt:
)
öffnen Sie den Kofferraum,
)
ziehen Sie die zwei Fixierschrauben ab,
)
lösen Sie die Scheinwerfereinheit und ziehen Sie
sie vorsichtig heraus, indem Sie sie nach außen
drehen,
)
drehen Sie die Lampenfassung um ein Viertel
nach links und ziehen Sie sie heraus.
)
Ziehen Sie die Lampe ab und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Fixierstifte der
Scheinwer fereinheit gegenüber denen der Karosserie
einsetzen.
Austausch der Standleuchten /
Bremsleuchten (6), der
Fahrtrichtungsanzeiger (5) und der
Nebelschlussleuchten (3)
)
Öffnen Sie den Kofferraum.
)
Führen Sie einen Schraubendreher in die
Öffnung des Deckels ein, um den Deckel
anzuheben und zu öffnen.
)
Drehen Sie die Lampenfassung um ein Viertel
nach links.
)
Ziehen Sie an der Lampe und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Für den Austausch dieser Lampen können Sie sich
auch an einen Ver treter des CITROËN-Händlernetzes
oder an eine qualifizier te Werkstatt wenden.
Austausch des
Rücklichts (4)
Die bernsteingelben Glühlampen, wie die der
Blinker, müssen durch Lampen mit gleichen
Daten und gleicher Farbe ersetzt werden.
Page 195 of 368
193
7
Praktische Tipps
Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)
)
Drücken Sie die Abdeckung nach links und dann
nach unten.
)
Drehen Sie die Lampenfassung um eine
Vierteldrehung nach links und ziehen Sie sie
dann ab.
)
Entfernen Sie die Glühlampe und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor und drücken Sie auf die Abdeckung,
um diese einzurasten.
Dritte Bremsleuchte
(LED-Leuchtdioden) (1)
Wenden Sie sich zu dieser Ar t Austausch von
Lampen an das CITROËN-Händlernetz oder an eine
qualifizier te Fachwerkstatt.
Page 196 of 368
194
Praktische Tipps

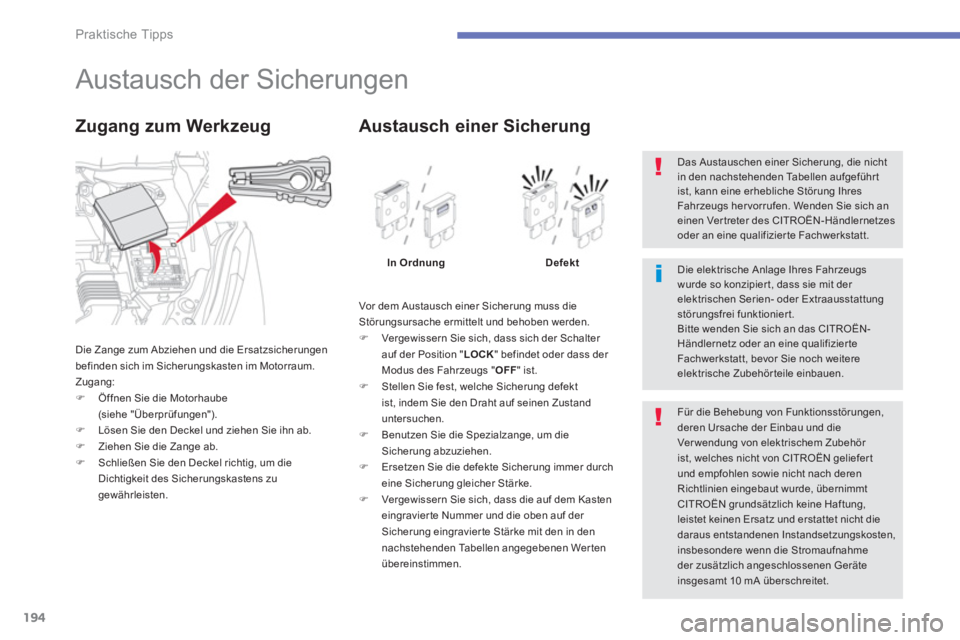

Austausch der Sicherungen
Die Zange zum Abziehen und die Ersatzsicherungen
befinden sich im Sicherungskasten im Motorraum.
Zugang:
)
Öffnen Sie die Motorhaube
(siehe "Überprüfungen").
)
Lösen Sie den Deckel und ziehen Sie ihn ab.
)
Ziehen Sie die Zange ab.
)
Schließen Sie den Deckel richtig, um die
Dichtigkeit des Sicherungskastens zu
gewährleisten.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
)
Vergewissern Sie sich, dass sich der Schalter
auf der Position " LOCK
" befindet oder dass der
Modus des Fahrzeugs " OFF
" ist.
)
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
)
Vergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.
Austausch einer Sicherung
In Ordnung
Defekt
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Ver wendung von elektrischem Zubehör
ist, welches nicht von CITROËN geliefer t
und empfohlen sowie nicht nach deren
Richtlinien eingebaut wurde, übernimmt
CITROËN grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn die Stromaufnahme
der zusätzlich angeschlossenen Geräte
insgesamt 10 mA überschreitet.
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizier te
Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehör teile einbauen.
Das Austauschen einer Sicherung, die nicht
in den nachstehenden Tabellen aufgeführt
ist, kann eine erhebliche Störung Ihres
Fahrzeugs her vorrufen. Wenden Sie sich an
einen Ver treter des CITROËN-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Page 197 of 368
195
7
Praktische Tipps

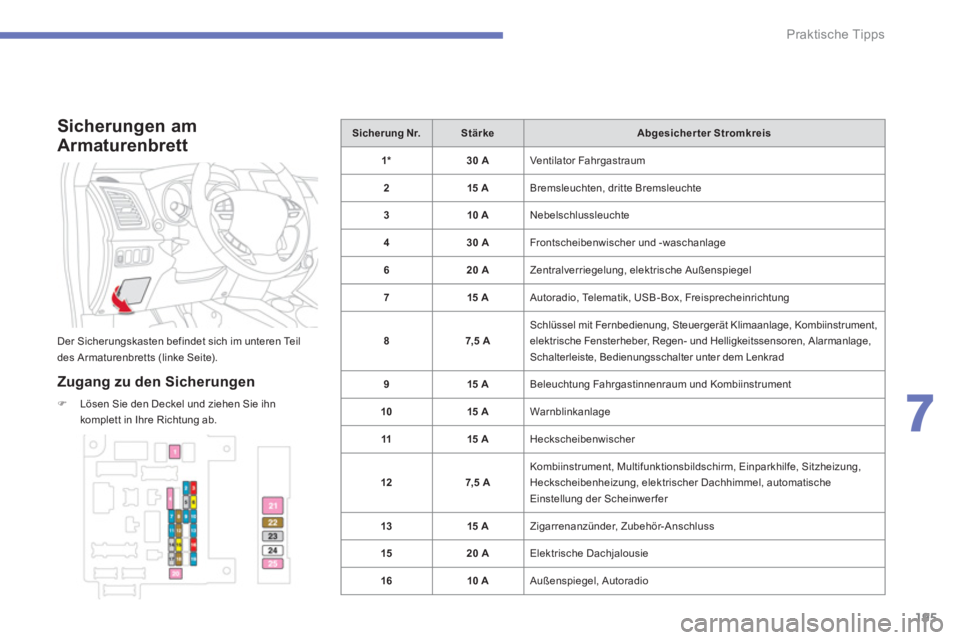

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (linke Seite).
Zugang zu den Sicherungen
)
Lösen Sie den Deckel und ziehen Sie ihn
komplett in Ihre Richtung ab.
Sicherung Nr.
Stärke
A
bgesicherter Stromkreis
1*
30 A
Ventilator Fahrgastraum
2
15 A
Bremsleuchten, dritte Bremsleuchte
3
10 A
Nebelschlussleuchte
4
30 A
Frontscheibenwischer und -waschanlage
6
20 A
Zentralverriegelung, elektrische Außenspiegel
7
15 A
Autoradio, Telematik, USB- Box, Freisprecheinrichtung
8
7,5 A
Schlüssel mit Fernbedienung, Steuergerät Klimaanlage, Kombiinstrument,
elektrische Fensterheber, Regen- und Helligkeitssensoren, Alarmanlage,
Schalterleiste, Bedienungsschalter unter dem Lenkrad
9
15 A
Beleuchtung Fahrgastinnenraum und Kombiinstrument
10
15 A
Warnblinkanlage
11
15 A
Heckscheibenwischer
12
7,5 A
Kombiinstrument, Multifunktionsbildschirm, Einparkhilfe, Sitzheizung,
Heckscheibenheizung, elektrischer Dachhimmel, automatische
Einstellung der Scheinwer fer
13
15 A
Zigarrenanzünder, Zubehör-Anschluss
15
20 A
Elektrische Dachjalousie
16
10 A
Außenspiegel, Autoradio
Page 198 of 368
196
Praktische Tipps

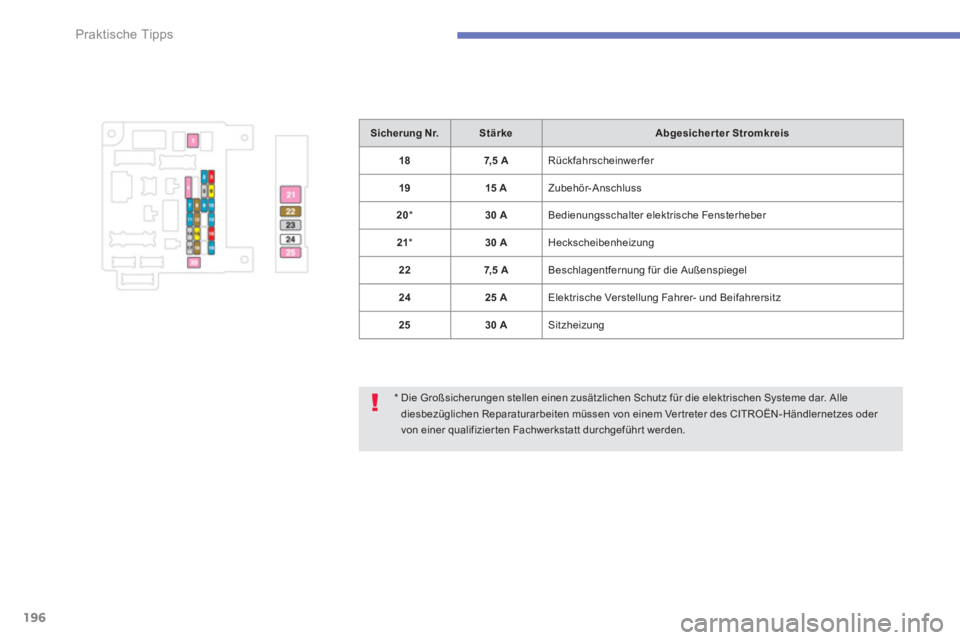

* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle
diesbezüglichen Reparaturarbeiten müssen von einem Ver treter des CITROËN-Händlernetzes oder
von einer qualifizier ten Fachwerkstatt durchgeführ t werden.
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
18
7,5 A
Rückfahrscheinwerfer
19
15 A
Zubehör-Anschluss
20
*
30 A
Bedienungsschalter elektrische Fensterheber
21
*
30 A
Heckscheibenheizung
22
7,5 A
Beschlagentfernung für die Außenspiegel
24
25 A
Elektrische Verstellung Fahrer- und Beifahrersitz
25
30 A
Sitzheizung
Page 199 of 368
197
7
Praktische Tipps

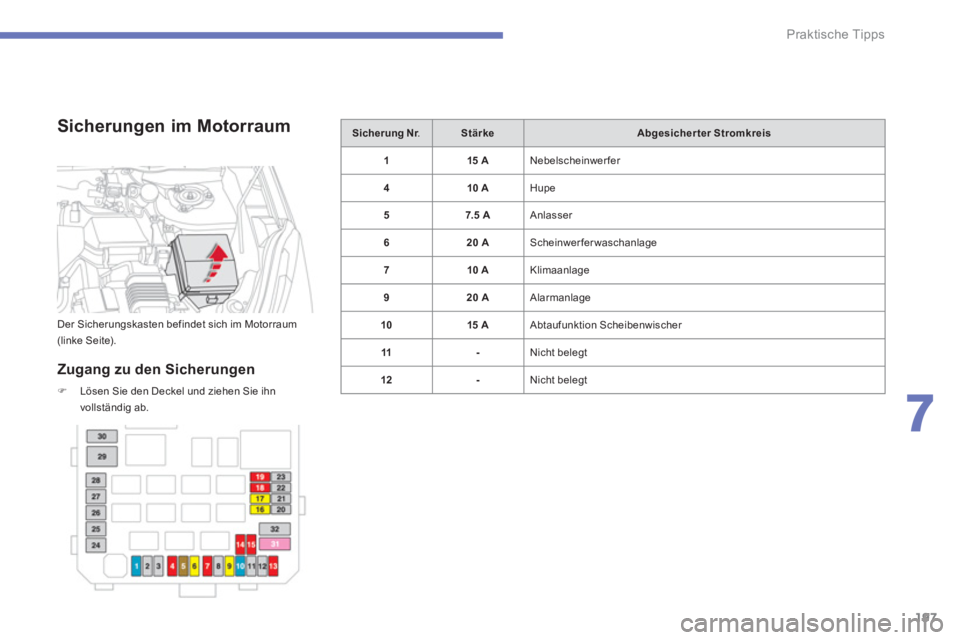

Sicherungen im Motorraum
Zugang zu den Sicherungen
)
Lösen Sie den Deckel und ziehen Sie ihn
vollständig ab.
Sicherung Nr
.
Stärke
Abgesicherter Stromkreis
1
15 A
Nebelscheinwerfer
4
10 A
Hupe
5
7.5 A
Anlasser
6
20 A
Scheinwerferwaschanlage
7
10 A
Klimaanlage
9
20 A
Alarmanlage
10
15 A
Abtaufunktion Scheibenwischer
11
-
Nicht belegt
12
-
Nicht belegt Der Sicherungskasten befindet sich im Motorraum
(linke Seite).
Page 200 of 368
198
Praktische Tipps
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
13
10 A
Tagfahrlicht
14
10 A
Fernlicht links
15
10 A
Fernlicht rechts
16
20 A
Abblendlicht links (Xenon)
17
20 A
Abblendlicht rechts (Xenon)
18
10 A
Abblendlicht links (Halogen), manuelle und automatische
Leuchtweitenverstellung Scheinwerfer
19
10 A
Abblendlicht rechts (Halogen)
31
30 A
Audio-Verstärker

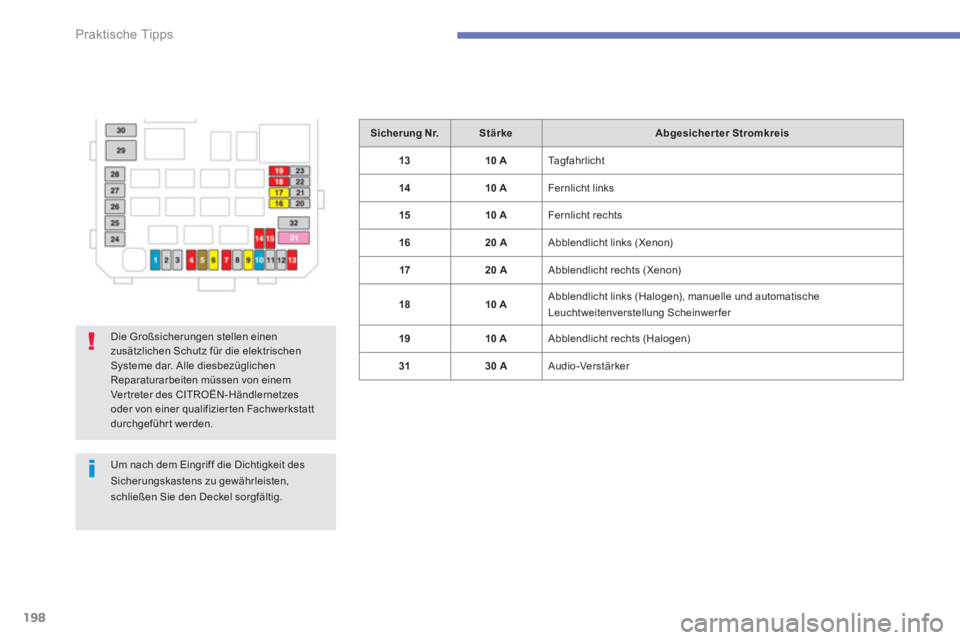

Die Großsicherungen stellen einen
zusätzlichen Schutz für die elektrischen
Systeme dar. Alle diesbezüglichen
Reparaturarbeiten müssen von einem
Ver treter des CITROËN-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
durchgeführ t werden.
Um nach dem Eingriff die Dichtigkeit des
Sicherungskastens zu gewährleisten,
schließen Sie den Deckel sorgfältig.
