CITROEN C4 AIRCROSS 2014 Eksploatavimo vadovas (in Lithuanian)

.
9
Pagrindiniai orientyrai
Valdymo pultas




1.
Išorinių veidrodžių jungikliai.
Stiklų kėliklių jungikliai.

2.
Variklio gaubto atidarymo rankenėlė.

3.
Saugiklių blokelis.

4.
Rankinis šviesų prožektorių reguliavimas.
Šoninių jungiklių eilutė.

5.
Šoninė kreipiama ir uždaroma ventiliacijos
anga.

6.
Prietaisų skydelis.

7.
Apšvietimo ir posūkių rodiklių jungikliai.

8.
Vairo reguliavimo rankenėlė.

9.
Sistemos "Bluetooth" arba telefono
jungikliai.

10.
Garso- CD, jutiklinių garso- CD ir jutiklinių
garso-telematikos sistemų jungikliai.

11.
Vairuotojo oro pagalvė.
Garsinis signalas.

12 .
Greičio reguliatoriaus jungikliai.

13.
Stovėjimo stabdys.

10
Pagrindiniai orientyrai
Valdymo pultas




1.
Sėdynės šildymo jungiklis.

2.
Pavarų dėžės CVT pavarų svirtis.

3.
Vairo užraktas ir kontakto spynelė.

4.
Stiklo valytuvų ir stiklo plautuvo jungikliai.

5.
Pavarų dėžės CVT jungikliai prie vairo.

6.
Priekinio stiklo nudžiovinimo anga.

7.
Keleivio oro pagalvė.

8.
Daiktadėžė.
Keleivio oro pagalvės atjungimas.
Pagalbinio užvedimo blokelis (su berakte
įlipimo ir užvedimo sistema).

9.
Priekinių durų stiklo šildymo anga.

.
11
Pagrindiniai orientyrai
Centrinė konsolė




A.
Vidinis ranka arba automatiškai valdomas
veidrodis.

B.
Plafonas / skaitymo šviestuvai.

C.
Garso- CD, jutiklinių garso- CD ir jutiklinių
garso-telematikos sistemų mikrofonas.

D.
Panoraminio stogo užtamsinimo
užuolaidėlės jungiklis.

E.
Šviesos ir lietaus jutiklis.




1.
Centrinės kreipiamos ir uždaromos
ventiliacijos angos.

2.
Garso-CD arba jutiklinės garso- CD
sistemos ekranas arba jutiklinės garso-
telematikos sistemos spalvotas ekranas.

3.
Kontakto spynelė.
Mygtukas START/STOP (kai naudojamasi
berakte įlipimo ir užvedimo sistema).

4.
Garso-CD arba jutiklinė garso- CD sistema,
arba jutiklinė garso-telematikos sistema.

5.
Centrinių jungiklių eilutė.

6.
Te m p e r a tūros jutiklis.

7.
Šildymo ir oro kondicionieriaus rankinio
arba automatinio valdymo jungikliai.

8.
Rankinės arba CVT pavarų dėžės svirtis.

9.
Cigarečių žiebtuvas / papildomos įrangos
12 V lizdas.

10.
Nuimama peleninė.

11.
4 varančiųjų ratų sistemos jungiklis.

12 .
Puodukų dėklas.

13.
Priekinis porankis.

12
Pagrindiniai orientyrai

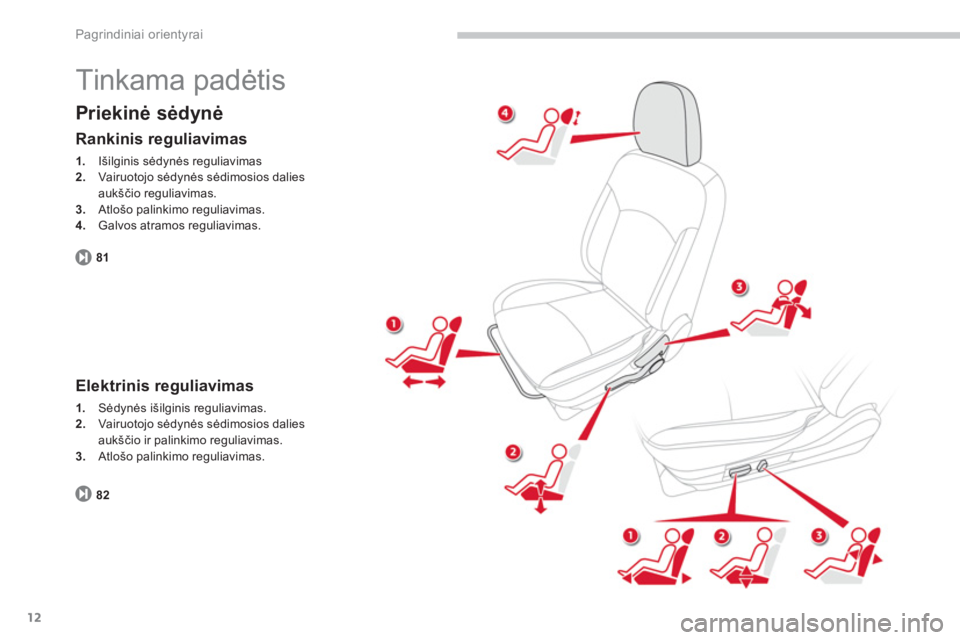

Tinkama padėtis


Priekinė sėdynė


Rankinis reguliavimas



1.
Išilginis sėdynės reguliavimas

2.
Vair uotojo sėdynės sėdimosios dalies
aukščio reguliavimas.

3.
Atlošo palinkimo reguliavimas.

4.
Galvos atramos reguliavimas.



Elektrinis reguliavimas



1.
Sėdynės išilginis reguliavimas.

2.
Vair uotojo sėdynės sėdimosios dalies
aukščio ir palinkimo reguliavimas.

3.
Atlošo palinkimo reguliavimas.

81
82

.
13
Pagrindiniai orientyrai
Tinkama padėtis


Priekinis porankis
Vairo reguliavimas



1.
Atsklendimas.

2.
Aukščio ir atstumo reguliavimas.

3.
Užfiksavimas. Dėl jūsų patogumo yra reguliuojama priekinio
porankio išilginė padėtis. Jame taip pat yra dvi pasidėjimo vietos; jose
gali būti įrengti papildomos įrangos prijungimo
lizdai.
Dėl saugumo šios procedūros turi
būti atliekamos būtinai tik automobiliui
stovint. 84
103
89

14
Pagrindiniai orientyrai
Tinkama padėtis


Išoriniai veidrodžiai



A.
Norimo reguliuoti veidrodžio pasirinkimas.

B.
Veidrodžio stiklo reguliavimas keturiomis
kryptimis.

C.
Užlenkimas ir atlenkimas.



Vidinis galinio vaizdo veidrodis


Rankinis dienos/nakties padėties
nustatymas


1.
Veidrodžio "dienos" padėties nustatymas.

2.
Veidrodžio krypties nustatymas.



Modelis su automatine dienos/
nakties padėtimi



A.
Automatinio dienos/nakties padėties
nustatymo šviesos jutiklis.

B.
Veidrodžio pakreipimas.




1.
Diržo prisisegimas.

2.
Reguliavimas pagal aukštį.



Priekiniai saugos diržai
87- 88
89
152

.
15
Pagrindiniai orientyrai
Geras matomumas


Apšvietimas


Žiedas A

Žiedas B


Stiklo valytuvai


Jungiklis A: priekiniai stiklo valytuvai

Jungiklis B: galinio stiklo
valytuvas
Artimosios / tolimosios šviesos.
Stovėjimo šviesos.
Automatinis šviesų įsijungimas.
Šviesos išjungtos.
Priekiniai ir galinis rūko žibintai.
Valo stiklą ir plauna.
Valo su pertrūkiais.
Išjungtas.



"AUTO " p a dėties įjungimas ir
išjungimas


)
Spustelėkite jungiklį žemyn ir atleiskite.

13314 0
142 14 3

16
Pagrindiniai orientyrai
Tinkama ventiliacija


Automatinis oro kondicionierius:
pirmenybę teikite vienam visiškai automatiniam veikimo būdui, tam tikslui spauskite mygtuką "AUTO "
.


Vidaus reguliavimo patarimai



Norėčiau įjungti ...



Ranka reguliuojamas oro kondicionierius




Oro srautų
skirstymas



Oro srauto
stiprumas



Vidinė oro
cirkuliacija /

Išorės oro įleidimas



Te m p e r a tūra



Rankinis A/C




ŠILDYMĄ














VĖSINIMĄ














STIKLŲ

NUDŽIOVINIMĄ

.
17
Pagrindiniai orientyrai
Tinkama kontrolė



A.
Spidometro ciferblatas.

B.
Prietaisų skydelio displėjus.

C.
Ta c h o m e t r o c i f e r b l a t a s .

D.
Apšvietimo reostatas.

E.
Mygtukas INFO.
Juo galima perjungti įvairias prietaisų
skydelio displėjaus ekrano padėtis.



Prietaisų skydelis



A.
Keleivio oro pagalvės atjungimo kontrolinė
lemputė.


Centrinių jungiklių eilutė



1.
Įjungus kontaktą užsidega oranžinė ir
raudona įspėjamosios lemputės.

2.
Veikiant varikliui šios lemputės turi užgesti.
Jei šios lemputės lieka degti, skaitykite
atitinkamą skyrių.


Kontrolinės lemputės


B.
Avarinė signalizacija.

C.
Neprisegto arba atsegto priekinio keleivio
saugos diržo kontrolinė lemputė.

2425157
147
15 3

18
Pagrindiniai orientyrai
Tinkama priežiūra



A.
Rankinis šviesų žibintų reguliavimas.


Šoninių jungiklių juostelė



1.
Daiktadėžės atidarymas.

2.
Rakto įkišimas.

3.
Padėties pasirinkimas:
"OFF"
(atjungta), kai uždėta atgal atsukta
vaiko sėdynė,
"ON"
(įjungta), kai važiuoja keleivis arba
uždėta į priekį atsukta vaiko sėdynė.

4.
Rakto ištraukimas laikant atitinkamoje padėtyje.



Priekinė keleivio oro pagalvė


B.
Sistemos ASC/ TCL išjungimas.

C.
Pastatymo pagalbos išjungimas.

Tinkama keleivių
apsauga

D.
Funkcijos "Stop & Start" (automatinio
sustabdymo ir užvedimo) išjungimas.


Tinkamas užvedimas



- Padėtis 1: LOCK
(užrakinta)

- Padėtis 2: ACC
(papildoma įranga)

- Padėtis 3: ON
(įjungtas kontaktas)

- Padėtis 4: START
(užvedimas)

Kiekvieną kartą paspaudus mygtuką START/
STOP
ir nespaudžiant pedalų galima pakeisti
automobilio veikimo būdą.


- Pirmasis paspaudimas: būdas ACC


- Antrasis paspaudimas: būdas ON


- Tr ečiasis paspaudimas: būdas OFF





Kontakto spynelė

Mygtukas START/STOP
139
15 0
131
122157108
109
