CITROEN C4 AIRCROSS 2014 Instrukcja obsługi (in Polish)

89
3
Komfor t

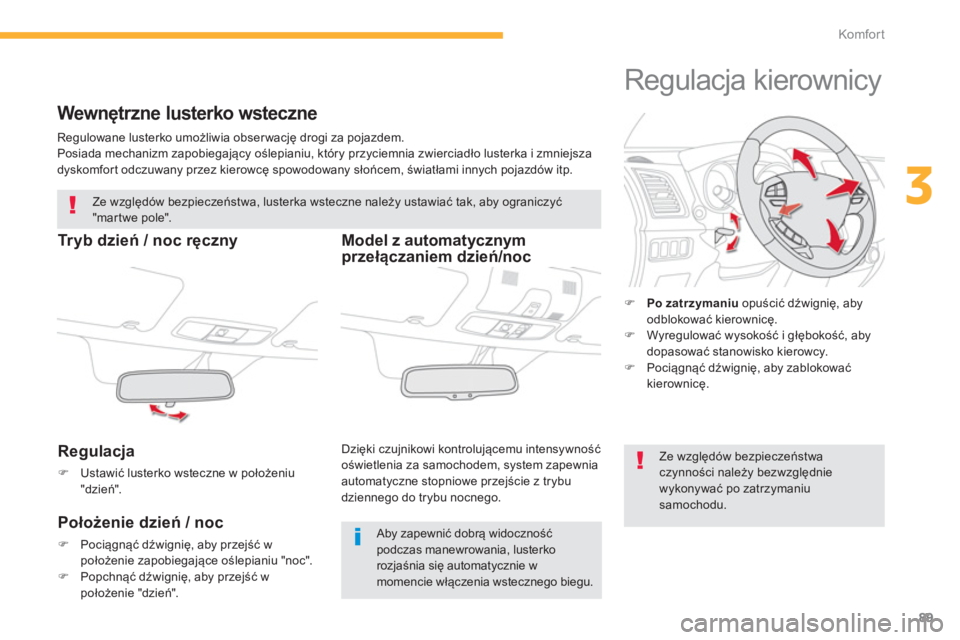

Wewnętrzne lusterko wsteczne

Regulowane lusterko umożliwia obser wację drogi za pojazdem.
Posiada mechanizm zapobiegający oślepianiu, który przyciemnia zwierciadło lusterka i zmniejsza
dyskomfort odczuwany przez kierowcę spowodowany słońcem, światłami innych pojazdów itp.



Tr y b d z i eń / noc ręczny

Regulacja



)
Ustawić lusterko wsteczne w położeniu
"dzień".

Ze względów bezpieczeństwa, lusterka wsteczne należy ustawiać tak, aby ograniczyć
"martwe pole".


Aby zapewnić dobrą widoczność
podczas manewrowania, lusterko
rozjaśnia się automatycznie w
momencie włączenia wstecznego biegu.



Położenie dzień / noc



)
Pociągnąć dźwignię, aby przejść w
położenie zapobiegające oślepianiu "noc".

)
Popchnąć dźwignię, aby przejść w
położenie "dzień".










Model z automatycznym
przełączaniem dzień/noc

Dzięki czujnikowi kontrolującemu intensywność
oświetlenia za samochodem, system zapewnia
automatyczne stopniowe przejście z trybu
dziennego do trybu nocnego.








Regulacja kierownicy




)
Po zatrzymaniu
opuścić dźwignię, aby
odblokować kierownicę.

)
Wyregulować wysokość i głębokość, aby
dopasować stanowisko kierowcy.

)
Pociągnąć dźwignię, aby zablokować
kierownicÄ™.
Ze względów bezpieczeństwa
czynności należy bezwzględnie
wykonywać po zatrzymaniu
samochodu.

90
Komfor t

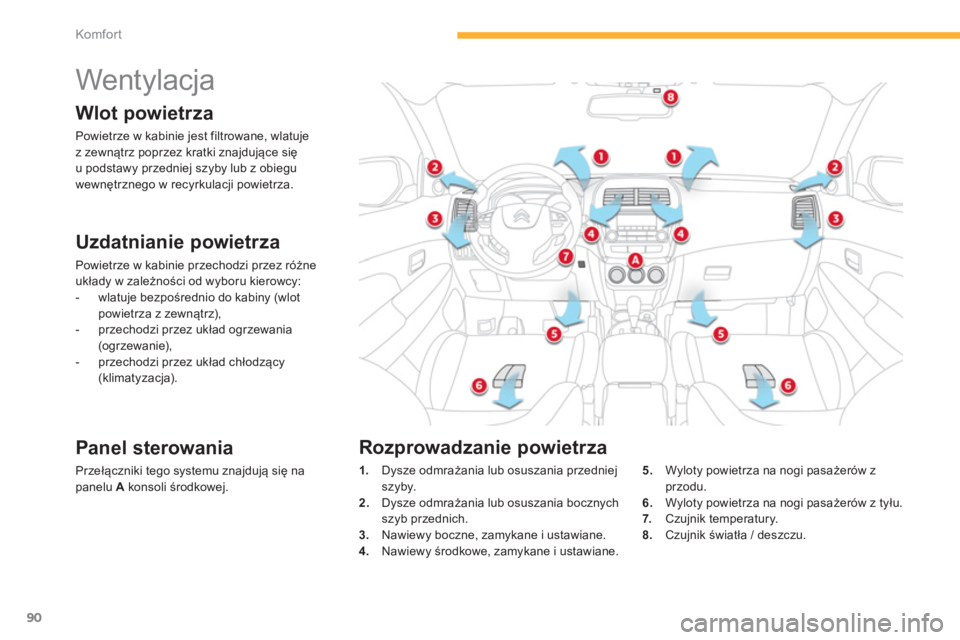

Wentylacja


Wlot powietrza

Powietrze w kabinie jest filtrowane, wlatuje
z zewnÄ…trz poprzez kratki znajdujÄ…ce siÄ™
u podstawy przedniej szyby lub z obiegu
wewnętrznego w recyrkulacji powietrza.


Uzdatnianie powietrza

Powietrze w kabinie przechodzi przez różne
układy w zależności od wyboru kierowcy:


- wlatuje bezpośrednio do kabiny (wlot
powietrza z zewnÄ…trz),

- przechodzi przez układ ogrzewania
(ogrzewanie),

- przechodzi przez układ chłodzący
(klimatyzacja).



Panel sterowania

Przełączniki tego systemu znajdują się na
panelu A
konsoli środkowej.

1.
Dysze odmrażania lub osuszania przedniej
szyby.

2.
Dysze odmrażania lub osuszania bocznych
szyb przednich.

3.
Nawiewy boczne, zamykane i ustawiane.

4.
Nawiewy środkowe, zamykane i ustawiane.
5.
Wyloty powietrza na nogi pasażerów z
przodu.

6.
Wyloty powietrza na nogi pasażerów z tyłu.

7.
Czujnik temperatury.

8.
Czujnik światła / deszczu.



Rozprowadzanie powietrza

91
3
Komfor t
Aby obydwa systemy były w pełni skuteczne, należy przestrzegać następujących zasad
użytkowania i obsługi:


)
Aby uzyskać równomierne rozprowadzenie powietrza, nie należy zakrywać wlotów
powietrza z zewnątrz, umieszczonych u podstawy przedniej szyby, dysz, nawiewów
oraz wylotów powietrza, jak i otworu do odsysania powietrza znajdującego się w
bagażniku.

)
Nie zakrywać czujnika nasłonecznienia, umieszczonego na desce rozdzielczej; służy
on do regulacji systemu klimatyzacji automatycznej.

)
W przypadku nieużywania klimatyzacji należy uruchamiać system na co najmniej 5 do
10 minut, raz lub dwa razy w miesiącu, aby zachować jego sprawne działanie.

)
Kontrolować czystość filtra kabiny i wymieniać okresowo wkłady filtra.
Zalecamy stosowanie wielofunkcyjnego filtra powierza kabiny. Dzięki dodatkowemu
aktywnemu elementowi poprawia on skuteczność oczyszczania powietrza wdychanego
przez pasażerów oraz zapewnia większą czystość w kabinie (redukuje zawartość
alergenów, likwiduje niepożądane zapachy i nie dopuszcza do powstawania tłustego
osadu).

)
Dla zachowania sprawnej pracy systemu klimatyzacji zaleca siÄ™ jego regularnÄ… kontrolÄ™
zgodnie z zaleceniami podanymi w książce ser wisowej i gwarancyjnej.

)
W przypadku braku chłodzenia należy wyłączyć klimatyzację i skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.

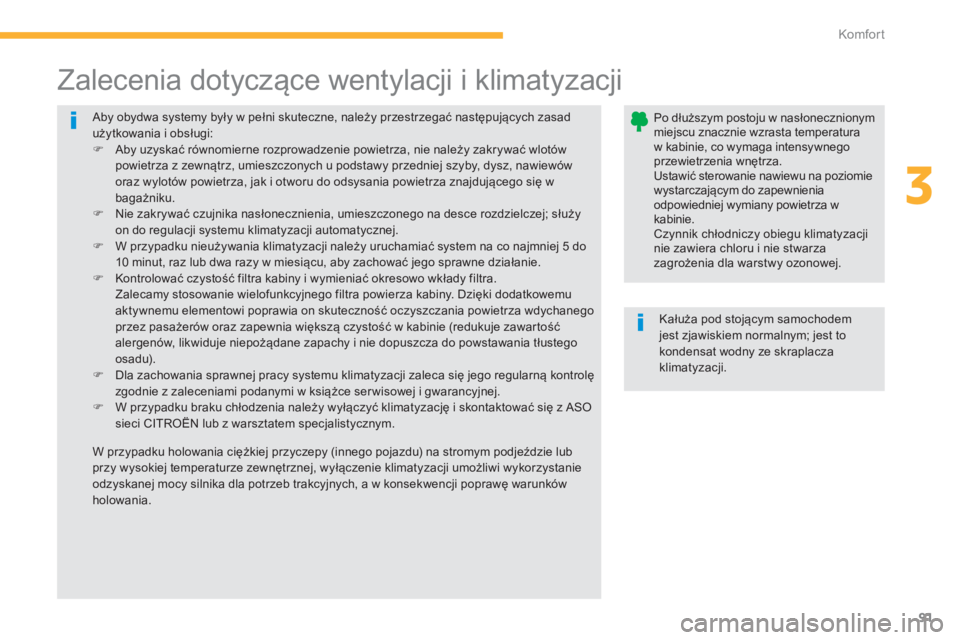

Zalecenia dotyczÄ…ce wentylacji i klimatyzacji


Po dłuższym postoju w nasłonecznionym
miejscu znacznie wzrasta temperatura
w kabinie, co wymaga intensywnego
przewietrzenia wnętrza.
Ustawić sterowanie nawiewu na poziomie
wystarczajÄ…cym do zapewnienia
odpowiedniej wymiany powietrza w
kabinie.
Czynnik chłodniczy obiegu klimatyzacji
nie zawiera chloru i nie stwarza
zagrożenia dla warstwy ozonowej.

Kałuża pod stojącym samochodem
jest zjawiskiem normalnym; jest to
kondensat wodny ze skraplacza
klimatyzacji.

W przypadku holowania ciężkiej przyczepy (innego pojazdu) na stromym podjeździe lub
przy wysokiej temperaturze zewnętrznej, wyłączenie klimatyzacji umożliwi wykorzystanie
odzyskanej mocy silnika dla potrzeb trakcyjnych, a w konsekwencji poprawę warunków
holowania.

92
Komfor t

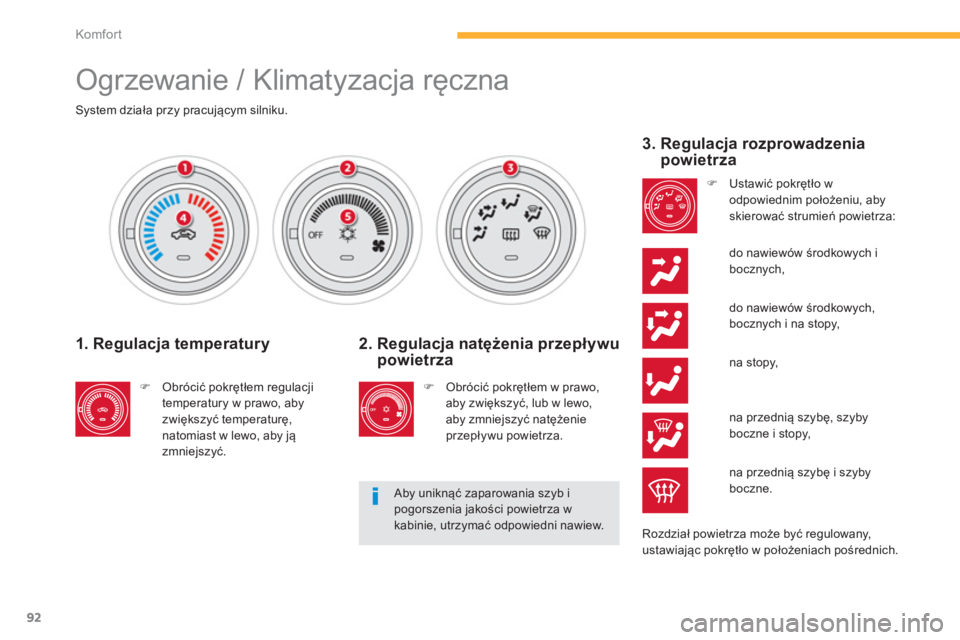

Ogrzewanie / Klimatyzacja ręczna












System działa przy pracującym silniku.



1. Regulacja temperatury



)
Obrócić pokrętłem regulacji
temperatury w prawo, aby
zwiększyć temperaturę,
natomiast w lewo, aby jÄ…
zmniejszyć.


Aby uniknąć zaparowania szyb i
pogorszenia jakości powietrza w
kabinie, utrzymać odpowiedni nawiew.


3. Regulacja rozprowadzenia
powietrza


)
Ustawić pokrętło w
odpowiednim położeniu, aby
skierować strumień powietrza:
do nawiewów środkowych i
bocznych,
Rozdział powietrza może być regulowany,
ustawiając pokrętło w położeniach pośrednich.


2. Regulacja natężenia przepływu
powietrza


)
Obrócić pokrętłem w prawo,
aby zwiększyć, lub w lewo,
aby zmniejszyć natężenie
przepływu powietrza.
do nawiewów środkowych,
bocznych i na stopy,
na stopy,
na przedniÄ… szybÄ™, szyby
boczne i stopy,
na przedniÄ… szybÄ™ i szyby
boczne.

93
3
Komfor t

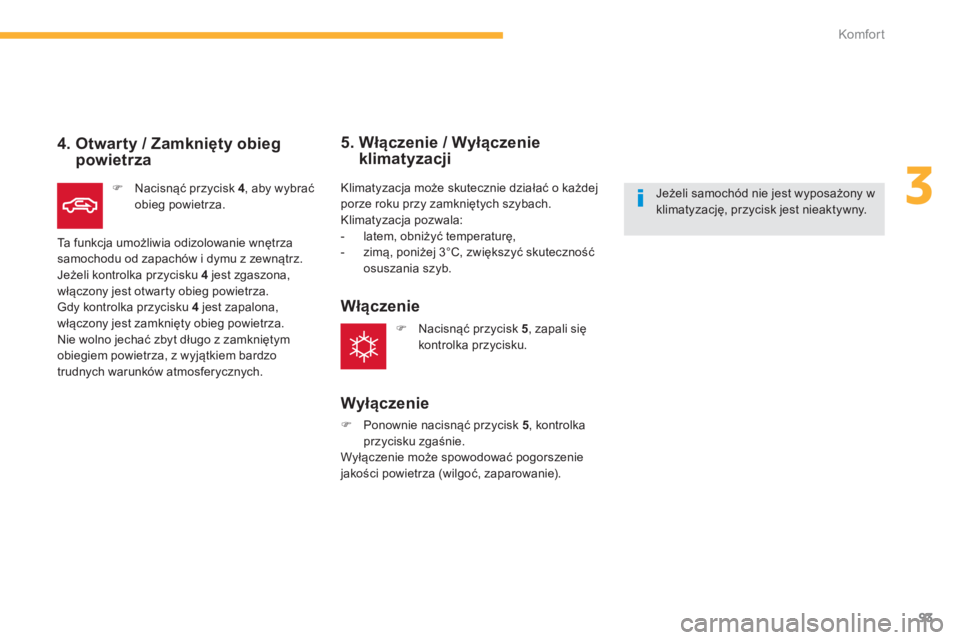

4. Otwarty / Zamknięty obieg
powietrza


)
Nacisnąć przycisk 4
, aby wybrać
obieg powietrza.
Ta funkcja umożliwia odizolowanie wnętrza
samochodu od zapachów i dymu z zewnątrz.
Jeżeli kontrolka przycisku 4
jest zgaszona,
włączony jest otwarty obieg powietrza.
Gdy kontrolka przycisku 4
jest zapalona,
włączony jest zamknięty obieg powietrza.
Nie wolno jechać zbyt długo z zamkniętym
obiegiem powietrza, z wyjÄ…tkiem bardzo
trudnych warunków atmosferycznych.
Klimatyzacja może skutecznie działać o każdej
porze roku przy zamkniętych szybach.
Klimatyzacja pozwala:


- latem, obniżyć temperaturę,

- zimą, poniżej 3°C, zwiększyć skuteczność
osuszania szyb.




5. Włączenie / Wyłączenie
klimatyzacji

WÅ‚Ä…czenie

Wyłączenie



)
Ponownie nacisnąć przycisk 5
, kontrolka
przycisku zgaśnie.
Wyłączenie może spowodować pogorszenie
jakości powietrza (wilgoć, zaparowanie).
Jeżeli samochód nie jest wyposażony w
klimatyzacjÄ™, przycisk jest nieaktywny.



)
Nacisnąć przycisk 5
, zapali siÄ™
kontrolka przycisku.

94
Komfor t




















Klimatyzacja automatyczna



1.
Regulacja temperatury

2.
Regulacja natężenia nawiewu

3.
Regulacja rozprowadzenia powietrza

4.
Otwarty obieg powietrza / Zamknięty obieg
powietrza

5.
Włączenie / Wyłączenie klimatyzacji

Tr y b a u t o m a t y c z n y



)
Ustawić pokrętło temperatury 1
na żądaną
wartość.

)
Ustawić pokrętło natężenia nawiewu 2
w
położeniu "AUTO "
.

)
Ustawić pokrętło rozprowadzenia
powietrza 3
w położeniu "AUTO "
.

Aby zapobiec nadmiernemu dopływowi
chłodnego powietrza przy zimnym
silniku, nawiew zwiększa się stopniowo
do osiągnięcia optymalnego poziomu.
WchodzÄ…c do samochodu, gdy
temperatura na zewnÄ…trz jest o
wiele niższa (lub o wiele wyższa) od
temperatury komfortowej, nie trzeba
zmieniać wyświetlonej wartości
temperatury, aby przyspieszyć
nagrzewanie lub ochłodzenie kabiny.
Automatyczna regulacja klimatyzacji
samoczynnie dostosuje parametry, aby
jak najszybciej osiągnąć ustawioną
temperaturÄ™.
W trybie automatycznym:


)
jeżeli ustawiona jest maksymalna
temperatura (szybkie ogrzewanie), obieg
powietrza jest otwarty, a klimatyzacja
wyłączona.

)
jeżeli ustawiona jest minimalna
temperatura (szybkie schłodzenie), obieg
powietrza jest zamknięty, a klimatyzacja
włączona.
W zależności od wybranego poziomu komfortu
system zarzÄ…dza rozprowadzeniem powietrza
i natężeniem przepływu, temperaturą oraz
doprowadzeniem powietrza; wszystko to dla
zapewnienia odpowiedniej cyrkulacji powietrza
wewnątrz pojazdu. Nie potrzeba nic regulować
ani zmieniać.

95
3
Komfor t

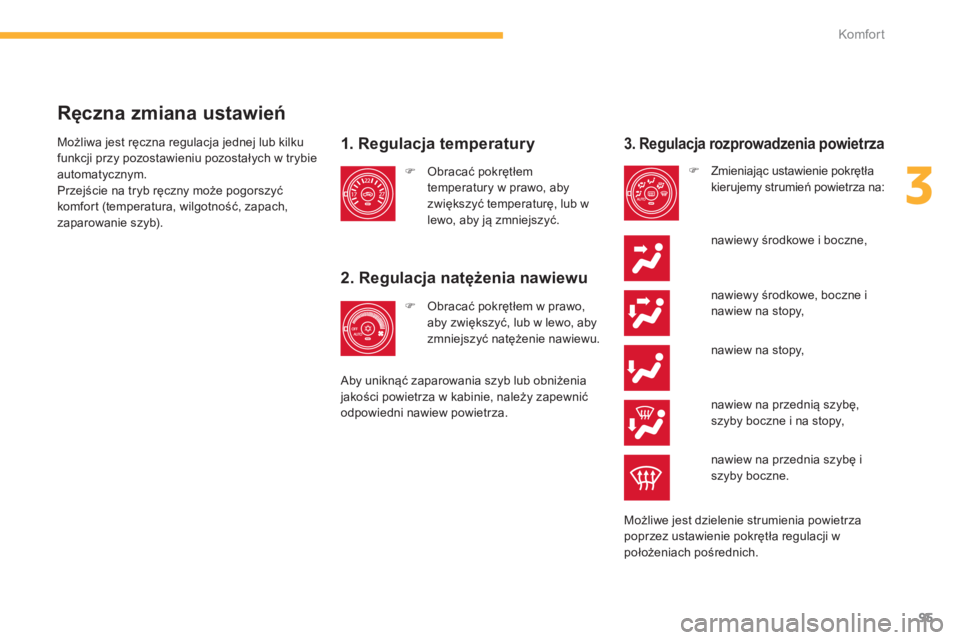

Ręczna zmiana ustawień


1. Regulacja temperatury

2. Regulacja natężenia nawiewu

nawiewy środkowe, boczne i
nawiew na stopy,

)
Obracać pokrętłem
temperatury w prawo, aby
zwiększyć temperaturę, lub w
lewo, aby ją zmniejszyć.



)
Obracać pokrętłem w prawo,
aby zwiększyć, lub w lewo, aby
zmniejszyć natężenie nawiewu.

Aby uniknąć zaparowania szyb lub obniżenia
jakości powietrza w kabinie, należy zapewnić
odpowiedni nawiew powietrza.


3. Regulacja rozprowadzenia powietrza



)
Zmieniając ustawienie pokrętła
kierujemy strumień powietrza na:
nawiewy środkowe i boczne,
nawiew na stopy,
nawiew na przedniÄ… szybÄ™,
szyby boczne i na stopy,
nawiew na przednia szybÄ™ i
szyby boczne.
Możliwe jest dzielenie strumienia powietrza
poprzez ustawienie pokrętła regulacji w
położeniach pośrednich. Możliwa jest ręczna regulacja jednej lub kilku
funkcji przy pozostawieniu pozostałych w trybie
automatycznym.
Przejście na tryb ręczny może pogorszyć
komfort (temperatura, wilgotność, zapach,
zaparowanie szyb).

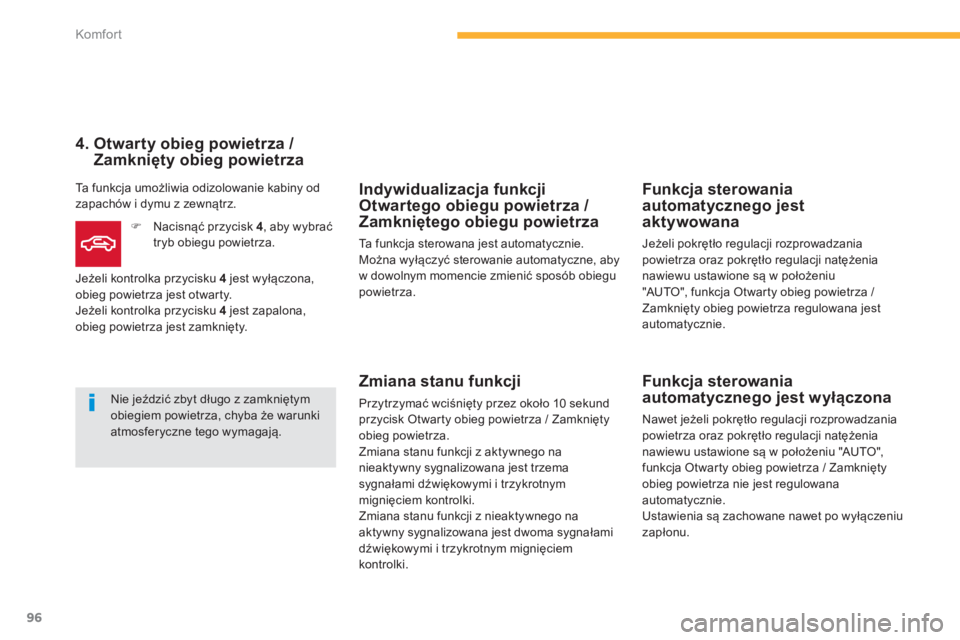

96
Komfor t

Indywidualizacja funkcji
Otwartego obiegu powietrza /
Zamkniętego obiegu powietrza

Ta funkcja sterowana jest automatycznie.
Można wyłączyć sterowanie automatyczne, aby
w dowolnym momencie zmienić sposób obiegu
powietrza.


Zmiana stanu funkcji

Przytrzymać wciśnięty przez około 10 sekund
przycisk Otwarty obieg powietrza / Zamknięty
obieg powietrza.
Zmiana stanu funkcji z aktywnego na
nieaktywny sygnalizowana jest trzema
sygnałami dźwiękowymi i trzykrotnym
mignięciem kontrolki.
Zmiana stanu funkcji z nieaktywnego na
aktywny sygnalizowana jest dwoma sygnałami
dźwiękowymi i trzykrotnym mignięciem
kontrolki.


Funkcja sterowania
automatycznego jest
aktywowana
Jeżeli pokrętło regulacji rozprowadzania
powietrza oraz pokrętło regulacji natężenia
nawiewu ustawione są w położeniu
"AUTO", funkcja Otwarty obieg powietrza /
Zamknięty obieg powietrza regulowana jest
automatycznie.


Funkcja sterowania
automatycznego jest wyłączona

Nawet jeżeli pokrętło regulacji rozprowadzania
powietrza oraz pokrętło regulacji natężenia
nawiewu ustawione są w położeniu "AUTO",
funkcja Otwarty obieg powietrza / Zamknięty
obieg powietrza nie jest regulowana
automatycznie.
Ustawienia są zachowane nawet po wyłączeniu
zapłonu.


4. Otwarty obieg powietrza /
Zamknięty obieg powietrza

Ta funkcja umożliwia odizolowanie kabiny od
zapachów i dymu z zewnątrz.


)
Nacisnąć przycisk 4
, aby wybrać
tryb obiegu powietrza.
Jeżeli kontrolka przycisku 4 jest wyłączona,
obieg powietrza jest otwarty.
Jeżeli kontrolka przycisku 4 jest zapalona,
obieg powietrza jest zamknięty.
Nie jeździć zbyt długo z zamkniętym
obiegiem powietrza, chyba że warunki
atmosferyczne tego wymagajÄ….

97
3
Komfor t

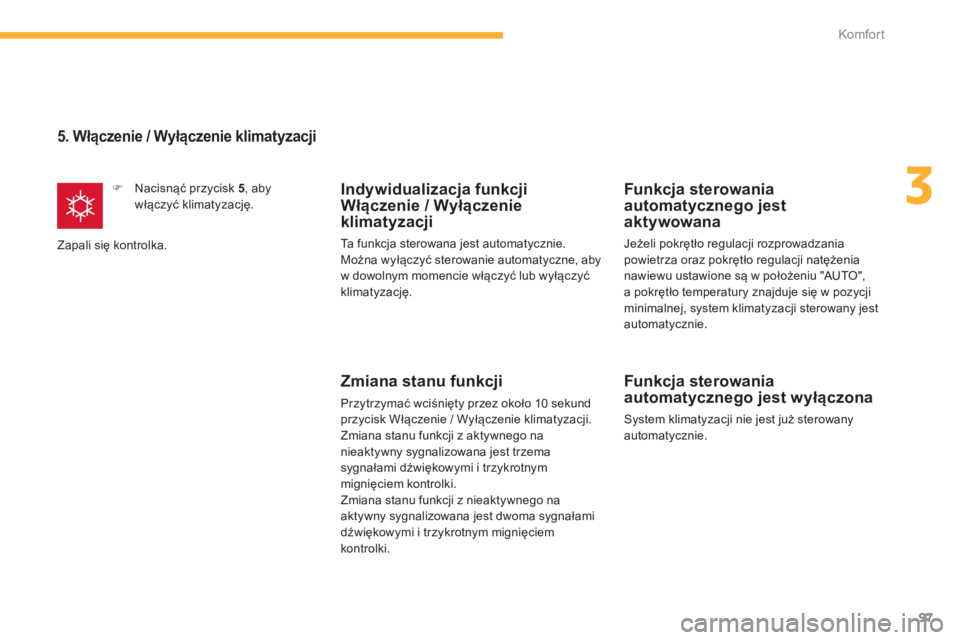

5. Włączenie / Wyłączenie klimatyzacji



)
Nacisnąć przycisk 5, aby
włączyć klimatyzację.
Zapali siÄ™ kontrolka.

Indywidualizacja funkcji
Włączenie / Wyłączenie
klimatyzacji
Ta funkcja sterowana jest automatycznie.
Można wyłączyć sterowanie automatyczne, aby
w dowolnym momencie włączyć lub wyłączyć
klimatyzacjÄ™.


Zmiana stanu funkcji

Przytrzymać wciśnięty przez około 10 sekund
przycisk Włączenie / Wyłączenie klimatyzacji.
Zmiana stanu funkcji z aktywnego na
nieaktywny sygnalizowana jest trzema
sygnałami dźwiękowymi i trzykrotnym
mignięciem kontrolki.
Zmiana stanu funkcji z nieaktywnego na
aktywny sygnalizowana jest dwoma sygnałami
dźwiękowymi i trzykrotnym mignięciem
kontrolki.


Funkcja sterowania
automatycznego jest
aktywowana
Jeżeli pokrętło regulacji rozprowadzania
powietrza oraz pokrętło regulacji natężenia
nawiewu ustawione są w położeniu "AUTO",
a pokrętło temperatury znajduje się w pozycji
minimalnej, system klimatyzacji sterowany jest
automatycznie.


Funkcja sterowania
automatycznego jest wyłączona

System klimatyzacji nie jest już sterowany
automatycznie.

98
Komfor t

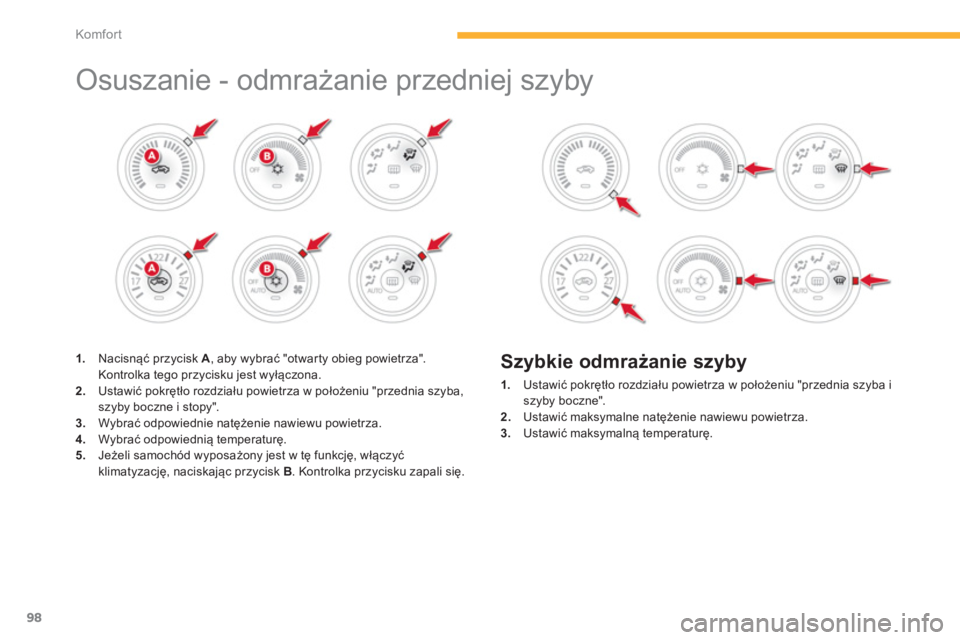

Osuszanie - odmrażanie przedniej szyby













1.
Nacisnąć przycisk A
, aby wybrać "otwarty obieg powietrza".
Kontrolka tego przycisku jest wyłączona.

2.
Ustawić pokrętło rozdziału powietrza w położeniu "przednia szyba,
szyby boczne i stopy".

3.
Wybrać odpowiednie natężenie nawiewu powietrza.

4.
Wybrać odpowiednią temperaturę.

5.
Jeżeli samochód wyposażony jest w tę funkcję, włączyć
klimatyzacjÄ™, naciskajÄ…c przycisk B
. Kontrolka przycisku zapali siÄ™.


Szybkie odmrażanie szyby



1.
Ustawić pokrętło rozdziału powietrza w położeniu "przednia szyba i
szyby boczne".

2.
Ustawić maksymalne natężenie nawiewu powietrza.

3.
Ustawić maksymalną temperaturę.
