Page 4 of 368
Ta r t a l o m j e g y z é k
Kombinált kijelző 24
Visszajelzések 25
Kombinált kijelző 31
Fedélzeti számítógép 43
Összkilométer-számláló 43
Napi kilométer-számláló 43
Karbantartásjelző 44
Gépjármű-paraméterek beállítása 48
Audio- CD rendszer képernyője 54
Érintőképernyős Audio- CD rendszer
képernyője 56
Az érintőképernyős Audio-telematikai
rendszer képernyője 58
Megvilágítás-szabályozó 61
A működés ellenőrzése Ismerkedés a gépkocsival
Távirányítós kulcs 62
„Kulcs nélküli nyitás és indítás” rendszer 66
Ajtók 72
Csomagtartó 73
Riasztó 75
Ablakemelők 78
Panorámatető 80
Nyílászárók
Első ülések 81
Hátsó ülések 85
Visszapillantó tükrök 87
Kormány beállítása 89
Szellőzés 90
Fűtés / Manuális légkondicionáló 92
Automata légkondicionáló 94
A hátsó szélvédő pára- és jégmentesítése 99
Belső kialakítás 100
Csomagtartó kialakítása 106
Kényelem
Motor indítása - leállítása kulccsal 108
Motor indítása - leállítása Kulcs nélküli
nyitás és indítás rendszerrel 109
Parkolófék 112
Mechanikus sebességváltó 113
Fokozatváltás-jelző 114
CVT sebességváltó 115
Visszagurulás-gátló 120
Stop & Start (Auto Stop & Go) funkció 121
Négykerék-hajtásos rendszer 124
Sebességszabályozó 126
Parkolássegítő berendezés 129
To l a t ó k a m e r a 13 2
Vezetés
Világításkapcsolók 133
Nappali világítás 136
Fényszóró-automatika 136
Kísérővilágítás 137
Fogadóvilágítás 138
Fényszórók beállítása 139
Ablaktörlő-kapcsolók 140
Automata ablaktörlés 142
Plafonlámpák 144
Csomagtér-világítás 146
Panorámatető világítás 146
Tá j é k o z ó d á s Ökovezetés
Page 5 of 368
Ta r t a l o m j e g y z é k
Irányjelzők 147
Elakadásjelző 147
Kürt 147
Fékrásegítő rendszerek 148
Úttartás-ellenőrző rendszerek 150
Biztonsági övek 152
Légzsákok 156
Gyermekülések 161
Első utasoldali légzsák semlegesítése 163
ISOFIX gyermekülések 170
Biztonsági gyermekzár 176
Biztonság
Ideiglenes gumiabroncs-javító készlet 177
Kerékcsere 181
Hólánc 187
Izzócsere 188
Biztosítékcsere 194
12 voltos akkumulátor 200
Tartozékok áramellátásának automatikus
megszakítása 203
Ablaktörlőlapát cseréje 203
Gépjármű vontatása 204
Utánfutó vontatása 207
Te tőcsomagtartó rudak felszerelése 209
Ta r t o z é k o k 2 1 0
Gyakorlati tudnivalók
Motorháztető 213
Benzinmotorok 214
Dízelmotorok 215
Üzemanyagtartály 216
Üzemanyaghiány (dízel) 218
Folyadékszintek ellenőrzése 219
Ellenőrzések 222
Ellenőrzések
Benzinmotorok 225
Benzines tömegadatok 226
Dízelmotorok 232
Dízel tömegadatok 233
Méretek 239
Azonosító elemek 241
Műszaki adatok
Bluetooth® telefon hangfelismeréssel 243
ÉRINTŐKÉPERNYŐS AUDIO -
TELEMATIK AI rendszer 255
ÉRINTŐKÉPERNYŐS AUDIO -
CD rendszer 293
AUDIO - CD rendszer 313
Audio- és telematikai berendezések
Betűrendes tárgymutató
Képes kereső
Page 10 of 368
8
Ismerkedés a gépkocsival
Belül
Elektronikus vezérlésű
négykerék-hajtásos rendszer *
A rendszer lehetővé teszi a vezetési
feltételekhez igazodó erőátviteli mód
kiválasztását.
CVT sebességváltó
A berendezésnek köszönhetően Ön választhat
a teljesen automata vagy a kézi üzemmód
között.
Automata légkondicionáló
Az automata légkondicionáló rendszer
biztosítja az utastér hőkomfortját és a
megfelelő légáramlást.
Audio- és kommunikációs
rendszerek
A berendezések a következő technológiákkal
rendelkeznek: autórádió, CD-lejátszó, USB-
olvasó, Bluetooth, színes képernyős navigációs
rendszer, tar tozék-csatlakozók, stb.
124 115
Érintőképernyős audio- CD rendszer
*
Változattól függően.
Érintőképernyős audio-telematikai
rendszer
Audio- CD rendszer
313
293
255
94
Page 11 of 368
.
9
Ismerkedés a gépkocsival

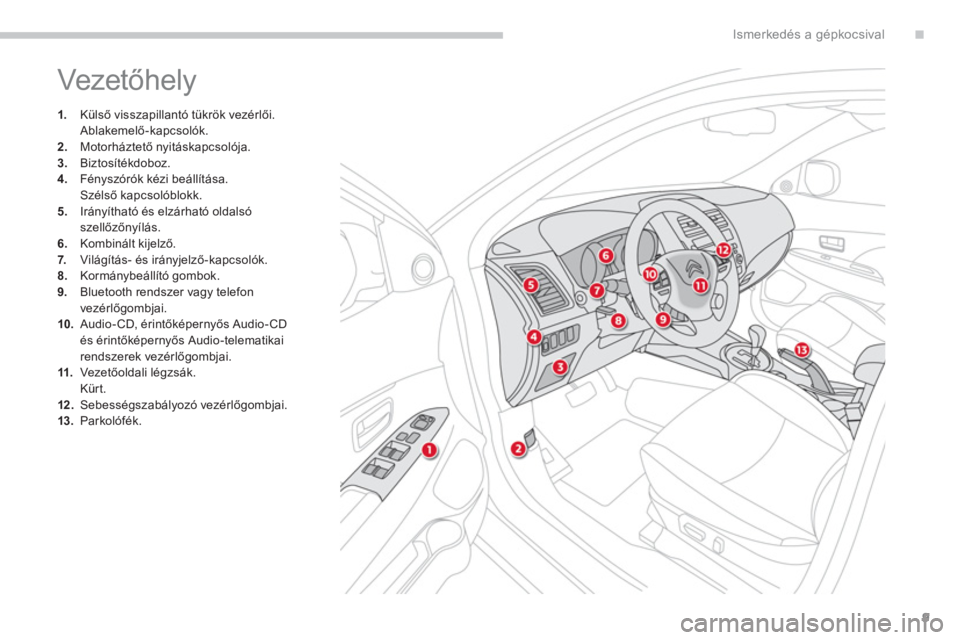

Vezetőhely
1.
Külső visszapillantó tükrök vezérlői.
Ablakemelő-kapcsolók.
2.
Motorháztető nyitáskapcsolója.
3.
Biztosítékdoboz.
4.
Fényszórók kézi beállítása.
Szélső kapcsolóblokk.
5.
Irányítható és elzárható oldalsó
szellőzőnyílás.
6.
Kombinált kijelző.
7.
Világítás- és irányjelző-kapcsolók.
8.
Kormánybeállító gombok.
9.
Bluetooth rendszer vagy telefon
vezérlőgombjai.
10.
Audio- CD, érintőképernyős Audio- CD
és érintőképernyős Audio-telematikai
rendszerek vezérlőgombjai.
11.
Vezetőoldali légzsák.
Kürt.
12 .
Sebességszabályozó vezérlőgombjai.
13.
Parkolófék.
Page 13 of 368
.
11
Ismerkedés a gépkocsival

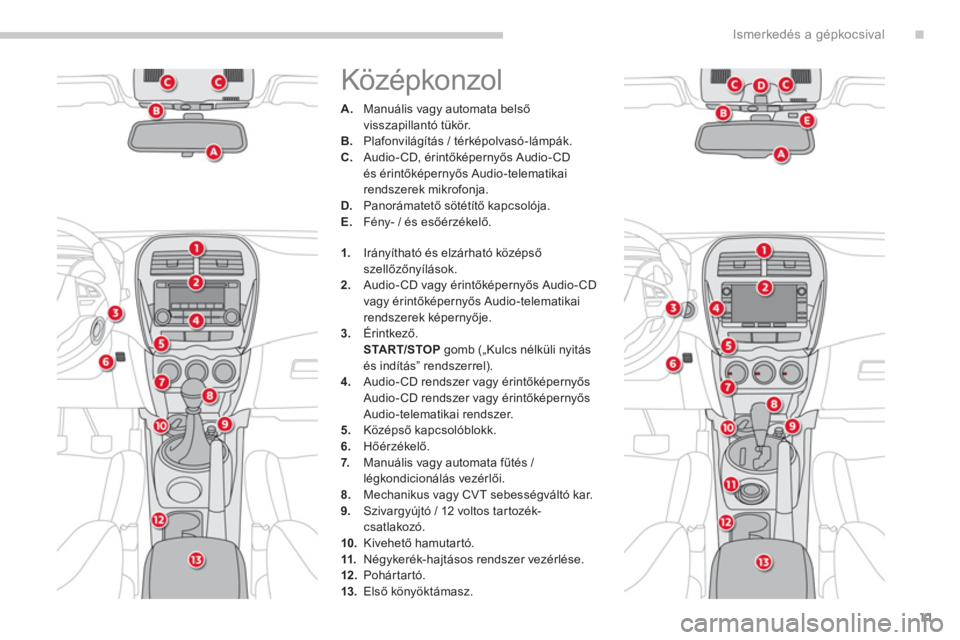

Középkonzol
A.
Manuális vagy automata belső
visszapillantó tükör.
B.
Plafonvilágítás / térképolvasó-lámpák.
C.
Audio- CD, érintőképernyős Audio- CD
és érintőképernyős Audio-telematikai
rendszerek mikrofonja.
D.
Panorámatető sötétítő kapcsolója.
E.
Fény- / és esőérzékelő.
1.
Irányítható és elzárható középső
szellőzőnyílások.
2.
Audio-CD vagy érintőképernyős Audio- CD
vagy érintőképernyős Audio-telematikai
rendszerek képernyője.
3.
Érintkező.
START/STOP gomb („Kulcs nélküli nyitás
és indítás” rendszerrel).
4.
Audio-CD rendszer vagy érintőképernyős
Audio-CD rendszer vagy érintőképernyős
Audio-telematikai rendszer.
5.
Középső kapcsolóblokk.
6.
Hőérzékelő.
7.
Manuális vagy automata fűtés /
légkondicionálás vezérlői.
8.
Mechanikus vagy CVT sebességváltó kar.
9.
Szivargyújtó / 12 voltos tartozék-
csatlakozó.
10.
Kivehető hamutartó.
11.
Négykerék-hajtásos rendszer vezérlése.
12 .
Pohártartó.
13.
Első könyöktámasz.
Page 56 of 368
54
A működés ellenőrzése

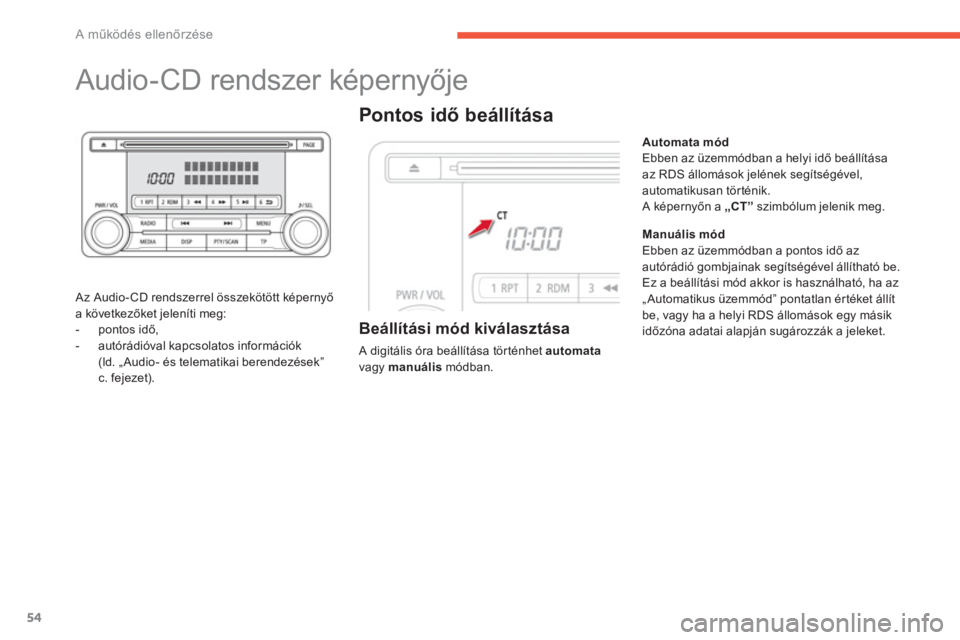

Audio-CD rendszer képernyője
Az Audio- CD rendszerrel összekötött képernyő
a következőket jeleníti meg:
- pontos idő,
- autórádióval kapcsolatos információk
(ld. „ Audio- és telematikai berendezések”
c. fejezet).
Pontos idő beállítása
Beállítási mód kiválasztása
A digitális óra beállítása történhet automata
vagy manuális
módban.
Manuális mód
Ebben az üzemmódban a pontos idő az
autórádió gombjainak segítségével állítható be.
Ez a beállítási mód akkor is használható, ha az
„ Automatikus üzemmód” pontatlan értéket állít
be, vagy ha a helyi RDS állomások egy másik
időzóna adatai alapján sugározzák a jeleket.
Automata mód
Ebben az üzemmódban a helyi idő beállítása
az RDS állomások jelének segítségével,
automatikusan történik.
A képernyőn a „CT”
szimbólum jelenik meg.
Page 57 of 368
1
55
A működés ellenőrzése

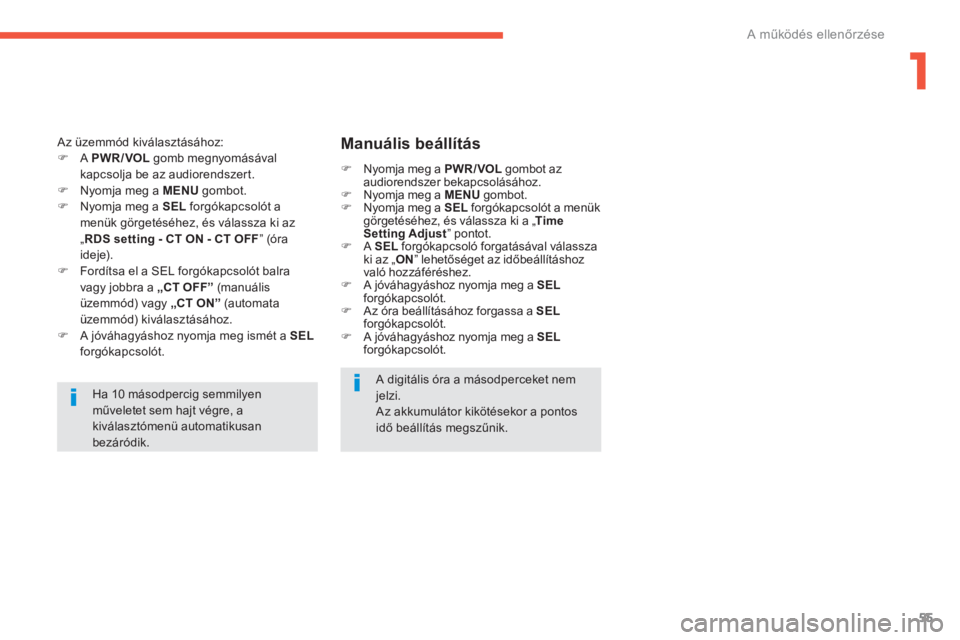

Ha 10 másodpercig semmilyen
műveletet sem hajt végre, a
kiválasztómenü automatikusan
bezáródik. Az üzemmód kiválasztásához:
)
A PWR/VOL
gomb megnyomásával
kapcsolja be az audiorendszert.
)
Nyomja meg a MENU
gombot.
)
Nyomja meg a SEL
forgókapcsolót a
menük görgetéséhez, és válassza ki az
„ RDS setting - CT ON - CT OFF
” (óra
ideje).
)
Fordítsa el a SEL forgókapcsolót balra
vagy jobbra a „CT OFF”
(manuális
üzemmód) vagy „CT ON”
(automata
üzemmód) kiválasztásához.
)
A jóváhagyáshoz nyomja meg ismét a SEL
forgókapcsolót.
A digitális óra a másodperceket nem
jelzi.
Az akkumulátor kikötésekor a pontos
idő beállítás megszűnik.
Manuális beállítás
)
Nyomja meg a PWR/VOL
gombot az
audiorendszer bekapcsolásához.
)
Nyomja meg a MENU
gombot.
)
Nyomja meg a SEL
forgókapcsolót a menük
görgetéséhez, és válassza ki a „ Time
Setting Adjust
” pontot.
)
A SEL
forgókapcsoló forgatásával válassza
ki az „ ON
” lehetőséget az időbeállításhoz
való hozzáféréshez.
)
A jóváhagyáshoz nyomja meg a SEL
forgókapcsolót.
)
Az óra beállításához forgassa a SEL
forgókapcsolót.
)
A jóváhagyáshoz nyomja meg a SEL
forgókapcsolót.
Page 58 of 368
56
A működés ellenőrzése

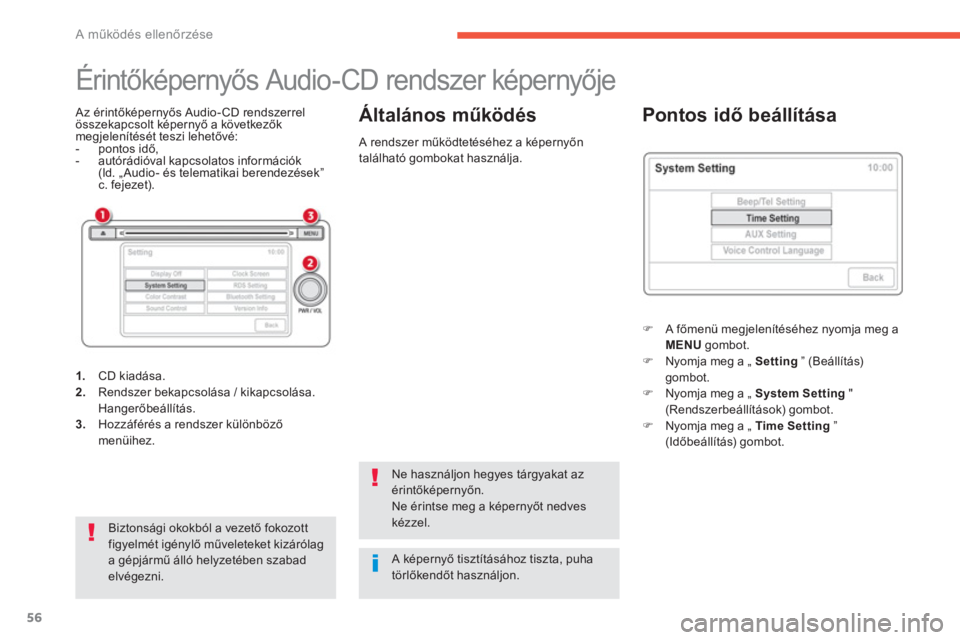

Érintőképernyős Audio-CD rendszer képernyője
Az érintőképernyős Audio- CD rendszerrel
összekapcsolt képernyő a következők
megjelenítését teszi lehetővé:
- pontos idő,
- autórádióval kapcsolatos információk
(ld. „ Audio- és telematikai berendezések”
c. fejezet).
Biztonsági okokból a vezető fokozott
figyelmét igénylő műveleteket kizárólag
a gépjármű álló helyzetében szabad
elvégezni.
Ne használjon hegyes tárgyakat az
érintőképernyőn.
Ne érintse meg a képernyőt nedves
kézzel.
A képernyő tisztításához tiszta, puha
törlőkendőt használjon.
A rendszer működtetéséhez a képernyőn
található gombokat használja.
)
A főmenü megjelenítéséhez nyomja meg a
MENU
gombot.
)
Nyomja meg a „ Setting
” (Beállítás)
gombot.
)
Nyomja meg a „ System Setting
"
(Rendszerbeállítások) gombot.
)
Nyomja meg a „ Time Setting
”
(Időbeállítás) gombot.
Pontos idő beállítása
Általános működés
1.
CD kiadása.
2.
Rendszer bekapcsolása / kikapcsolása.
Hangerőbeállítás.
3.
Hozzáférés a rendszer különböző
menüihez.
Page 60 of 368
58
A működés ellenőrzése

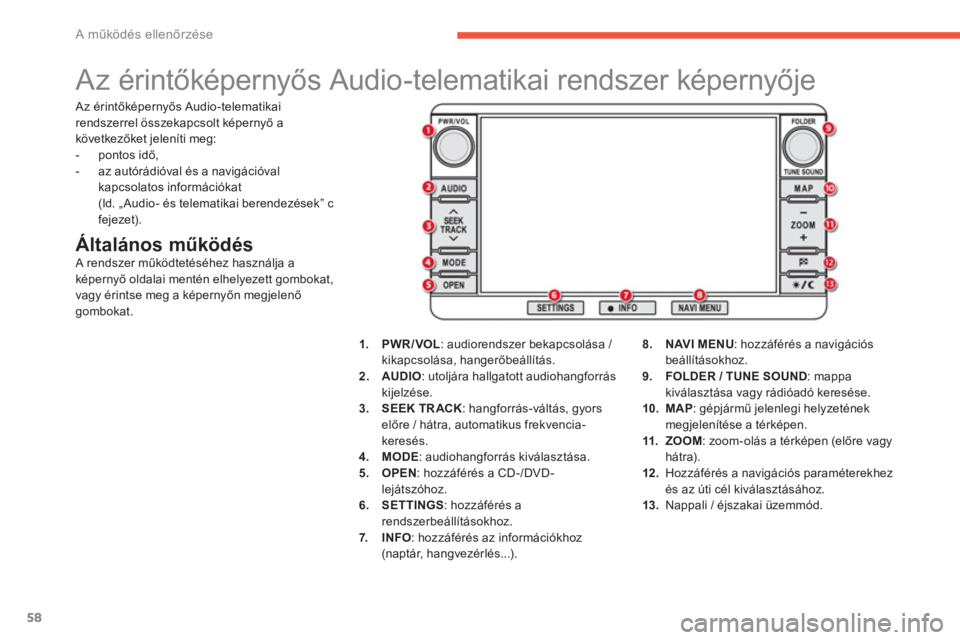

Az érintőképernyős Audio-telematikai rendszer képernyője
Általános működés
A rendszer működtetéséhez használja a
képernyő oldalai mentén elhelyezett gombokat,
vagy érintse meg a képernyőn megjelenő
gombokat.
1.
PWR/VOL
: audiorendszer bekapcsolása /
kikapcsolása, hangerőbeállítás.
2.
AUDIO
: utoljára hallgatott audiohangforrás
kijelzése.
3.
SEEK TRACK
: hangforrás-váltás, gyors
előre / hátra, automatikus frekvencia-
keresés.
4.
MODE
: audiohangforrás kiválasztása.
5.
OPEN
: hozzáférés a CD-/DVD-
lejátszóhoz.
6.
SETTINGS
: hozzáférés a
rendszerbeállításokhoz.
7.
INFO
: hozzáférés az információkhoz
(naptár, hangvezérlés...).
8.
NAVI MENU
: hozzáférés a navigációs
beállításokhoz.
9.
FOLDER / TUNE SOUND
: mappa
kiválasztása vagy rádióadó keresése.
10.
MAP
: gépjármű jelenlegi helyzetének
megjelenítése a térképen.
11.
ZOOM
: zoom-olás a térképen (előre vagy
hátra).
12 .
Hozzáférés a navigációs paraméterekhez
és az úti cél kiválasztásához.
13.
Nappali / éjszakai üzemmód. Az érintőképernyős Audio-telematikai
rendszerrel összekapcsolt képerny
ő a
következőket jeleníti meg:
- pontos idő,
- az autórádióval és a navigációval
kapcsolatos információkat
(ld. „ Audio- és telematikai berendezések” c
fejezet).
Page 61 of 368
1
59
A működés ellenőrzése

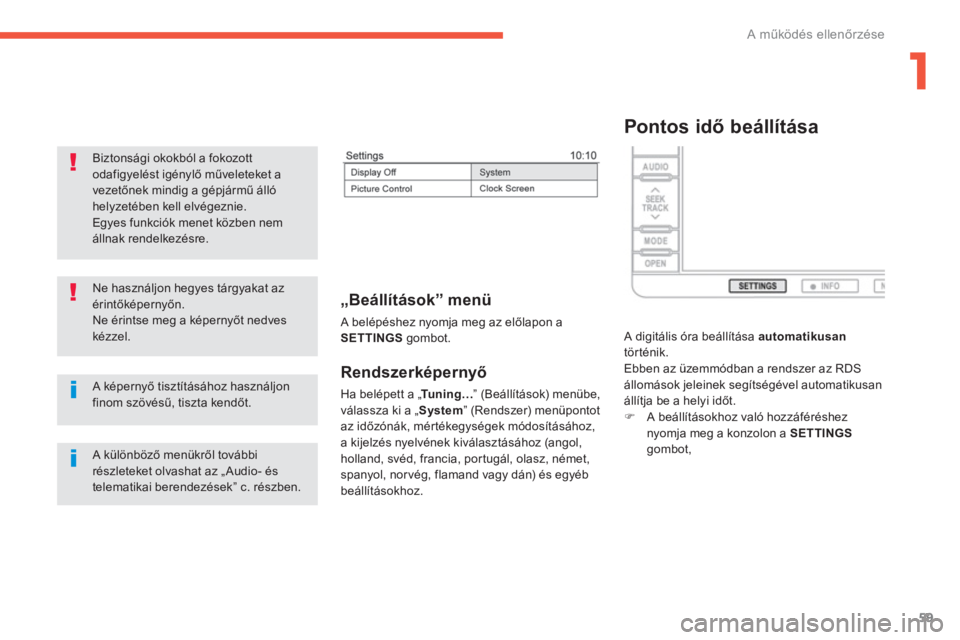

Rendszerképernyő
Ha belépett a „Tu n i n g …” (Beállítások) menübe,
válassza ki a „System” (Rendszer) menüpontot
az időzónák, mértékegységek módosításához,
a kijelzés nyelvének kiválasztásához (angol,
holland, svéd, francia, portugál, olasz, német,
spanyol, norvég, flamand vagy dán) és egyéb
beállításokhoz.
„Beállítások” menü
A belépéshez nyomja meg az előlapon a
SETTINGS
gombot.
A képernyő tisztításához használjon
finom szövésű, tiszta kendőt.
Ne használjon hegyes tárgyakat az
érintőképernyőn.
Ne érintse meg a képernyőt nedves
kézzel.
Biztonsági okokból a fokozott
odafigyelést igénylő műveleteket a
vezetőnek mindig a gépjármű álló
helyzetében kell elvégeznie.
Egyes funkciók menet közben nem
állnak rendelkezésre.
A különböző menükről további
részleteket olvashat az „ Audio- és
telematikai berendezések” c. részben.
Pontos idő beállítása
A digitális óra beállítása automatikusan
történik.
Ebben az üzemmódban a rendszer az RDS
állomások jeleinek segítségével automatikusan
állítja be a helyi időt.
)
A beállításokhoz való hozzáféréshez
nyomja meg a konzolon a SETTINGS
gombot,
