stop start CITROEN C4 CACTUS 2014 InstruktionsbØger (in Danish)

97
E3_da_Chap05_conduite_ed01-2014
Systemfejl vises i menuen " Driving
assistance " (første side) på den
berøringsfølsomme tablet.
Funktionsfejl
Hvis der er fejl i systemet,
blinker kontrollampen i kontakten
Stop & Start et øjeblik for derefter at
lyse konstant.
Hvis du trykker på denne kontakt for at
genaktivere systemet, blinker kontrollampen på
ny et øjeblik for derefter at lyse konstant.
Frakobling af Stop & Start kan foretages via
den berøringsfølsomme tablet.
Frakobling
Hvis frakoblingen er foretaget i STOP-funktion,
genstarter motoren med det samme.
I tilfælde af kørsel på oversvømmet vej
anbefales det at deaktivere funktionen
Stop & Start og at køre meget
langsomt. Genaktivering foretages via den
berøringsfølsomme tablet.
Genaktivering
Systemet genaktiveres automatisk,
hver gang motoren startes af føreren.
F

T

ryk på " Stop & Star t ".
F

Vælg menuen " Driving assistance
" (hjælpefunktioner til kørslen).
Kontrollampen i denne knap lyser konstant. Et nyt tryk på denne knap
genaktiverer funktionen Stop & Start.
Kontrollampen i denne knap slukker.
Få systemet efterset på et aut. CITROËN-
værksted eller et andet kvalificeret værksted.
Ved fejl i STOP-funktion er det muligt at bilen
går i stå.Alle instrumentgruppens kontrollamper
tænder.
Afh. af version kan en advarsel ligeledes vises
for at bede dig om at sætte gearvælgeren i
frigear (N) og at træde på bremsepedalen.
Du skal afbryde tændingen og derefter
genstarte motoren.
5
Kørsel

108
E3_da_Chap05_conduite_ed01-2014
Park Assist
Dette system er en aktiv parkeringshjælp, som registrerer pladsen, hvor bilen skal parkeres, og derefter overtager styringen af bilen for at parkere den
på denne plads.
Systemet styrer rattet, mens føreren styrer speederen, bremserne, gearene og koblingen (manuel gearkasse). Ved ind- og udkørsel fra pladsen leverer
systemet en række akustiske og visuelle oplysninger til føreren for at gøre parkeringsmanøvren mere sikker. Det kan være nødvendigt med flere
manøvrer frem og tilbage.Park Assist-systemet fritager under
ingen omstændigheder føreren for
ansvar og opmærksomhed i trafikken.
Føreren skal bevare kontrollen over
sin bil og sikre, at pladsen er fri for
forhindringer under manøvren.
I visse tilfælde kan følerne ikke
registrere små genstande, som befinder
sig i den døde vinkel.
Skift af dækstørrelse (større
dækstørrelse, vinterdæk osv.) kan
forhindre parkeringshjælpen i at fungere
korrekt.
Under manøvrerne foretager rattet
nogle hurtige omdrejninger. Hold der for
ikke på rattet, stik ikke hænderne ind i
rattet, og pas på at løst tøj, tørklæder,
tasker ikke fanges af rattet, da der er
risiko for at komme til skade. Ved en parallelparkering registrerer
systemet ikke parkeringspladser, hvis
størrelse er langt mindre eller større
end bilen.
"Parkeringshjælpfunktionen" aktiveres
automatisk under manøvrerne. Det
er der for muligt, at der tændes en
kontrollampe på displayet efter fulgt af
et lydsignal, uden at dette har nogen
indflydelse på parkeringen.
Valget af manøvretype (ind- eller
udkørsel fra parallelparkering)
hindrer skift til STOP-funktion
med Stop & Start.
I STOP-funktion genstarter dette valg
motoren.
Føreren kan til enhver tid overtage styringen ved at tage fat i rattet.
Systemet er en hjælp til ind- og udkørsel ved
parallelparkering.
Kørsel

117
E3_da_Chap06_visibilite_ed01-2014
Automatisk lygtetænding
Start
F Drej ringen til position "AUTO". Funktionens aktivering bekræftes med
visningen af en meddelelse.
Vha. en lysføler tænder positions- og nærlyset
samt nummerpladelyset automatisk, uden
aktivering fra førerens side, hvis der registreres
en svag lysstyrke udenfor. De kan ligeledes
tænde sammen med forrudeviskernes
automatiske visker funktion i tilfælde af
registrering af regn.
Så snart lysstyrken igen er tilstrækkelig kraftig,
eller når vinduesviskerne slukkes, slukker
positions- og nærlyset automatisk.
Stop
F Drej ringen til en anden position. Funktionens afbrydelse bekræftes med
visningen af en meddelelse.
Funktionsfejl
Hvis der opstår en funktionsfejl
på lysføleren, tænder lyset,
og kontrollampen tænder i
Når det er tåget eller sner, kan
lysføleren registrere tilstrækkelige
lysforhold. I så fald tænder lygterne ikke
automatisk.
Tildæk aldrig lysføleren, der er
sammenkoblet med regnføleren og
sidder midt på forruden bag bakspejlet.
De pågældende funktioner vil i givet
fald ikke blive aktiveret.
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted. instrumentgruppen, efter fulgt af et lydsignal og/
eller en meddelelse.
6
Udsyn

124
E3_da_Chap06_visibilite_ed01-2014
Forrudeviskerfunktionen virker automatisk,
uden at føreren skal aktivere den, så snart
der registreres nedbør (føleren sidder bag
bakspejlet), og viskerhastigheden tilpasses
nedbørens intensitet.
StartStopDen automatiske viskerfunktion skal
aktiveres igen, når bilens tænding har
været afbrudt i mere end et minut, ved
at trykke kontaktarmen nedad.
Tryk kontaktarmen nedad i kort tid.
En viskercyklus bekræfter
registreringen af aktiveringen.
Kontrollampen tænder på
instrumentgruppen og en besked
vises. Tryk på ny kontaktarmen nedad i kort
tid eller flyt kontaktarmen til en anden
position (Int, 1

eller 2).
Automatisk
forrudeviskerfunktion
Kontrollampen slukker på instrumentgruppen
og en besked vises.
Udsyn

161
E3_da_Chap09_info_pratiques_ed01-2014
Brændstoftank
Tankkapacitet:
- B enzin: Ca. 50 liter.
-

D
iesel: Ca. 45 eller 50 liter (afh. af model).
Brændstofminimum Påfyldning
Når niveauet for brændstofminimum i
tanken er nået, tænder kontrollampen
i instrumentgruppen, efter fulgt
af et lydsignal, en besked og
brændstofmålerens sidste segment
blinker rødt.
For at påfyldning kan udføres på en sikker
måde:
F

M
otoren skal standses.
F

Å
bn brændstofklappen.
En mærkat, der er klistret fast på klappen,
fortæller hvilken type brændstof, der skal
anvendes afh. af motortypen.
Brændstofpåfyldning skal ske med mere end
5


liter, for at brændstofmåleren kan registrere
det.
Første gang lampen tænder, er der ca. 5
liter
brændstof tilbage i tanken.
Så længe der ikke er foretaget påfyldning
med tilstrækkeligt brændstof, tænder denne
kontrollampe, hver gang tændingen tilsluttes,
efter fulgt af et lydsignal og en besked. Dette
lydsignal og denne besked gentages med
kortere og kortere mellemrum, efterhånden
som brændstofniveauet nærmer sig "0" .
Foretag påfyldning af brændstof for at undgå
at løbe tør. Åbning af dækslet kan udløse et vakuum. Dette
vakuum, der er helt normalt, forårsages af
brændstofkredsløbets tæthed.
Med Stop & Start må der ikke foretages
brændstofpåfyldning, når motoren
er i STOP-funktion; tændingen skal
afbrydes med nøglen.
Hvis bilen løber tør for brændstof
(diesel), se også afsnittet "Løbe tør for
brændstof (diesel)". F

F
ind pumpen med det brændstof, der
passer til bilens motor.
F

S
æt nøglen i dækslet, og drej den mod
venstre.
9
Praktiske informationer

162
E3_da_Chap09_info_pratiques_ed01-2014
F Tag dækslet af, og sæt det fast på krogen, der sidder på tankklappens indvendige
side.
F

S
æt pistolen helt ind, før påfyldningen af
tanken begyndes (risiko for oversprøjtning).
F

H
old den i denne position under hele
påfyldningen.
Når påfyldningen er afsluttet:
F

S
æt dækslet på.
F

D
rej nøglen mod højre, og tag den ud af
dækslet.
F

T
ryk klappen over brændstofdækslet på
plads. Hvis tanken skal fyldes helt op, skal
påfyldningen stoppes efter pistolens
3. afbr ydelse; ellers risikerer man
funktionsforstyrrelser.
Bilen er udstyret med en katalysator, der
reducerer udstødningsgassernes forurenende
stoffer.
På benzinmotorer skal der anvendes blyfri
benzin.
Påfyldningsstudsen har en mindre åbning, der
kun gør det muligt at påfylde blyfri benzin.
Bilen er udstyret med en sikkerhedsanordning,
der afbryder brændstoftilførslen i tilfælde af
sammenstød.
Brændstofafbryder
Hvis der ved en fejltagelse
påfyldes forkert brændstoftype,
skal brændstoftanken tømmes,
før motoren startes.
Praktiske informationer

198
E3_da_Chap09_info_pratiques_ed01-2014
Sikringer i instrumentbord
De 2 Sikringsbokse sidder i den nederste del af
i nstrumentbordet under rattet. Sikring
n r. Styrke
(A) Funktioner
F01 10Bremsepedal (kontakt 2), Stop & start.
F02 5Justering af forlygtehøjde, supplerende varmeanlæg (Diesel),
parkeringshjælp, diagnosestik, sidespejle (elektrisk indstilling).
F03 10Dieseladditivpumpe, elektrisk servostyring, koblingspedal
(kontak t).
F04 5Regn- og lysføler.
F06 10Bremsepedal (kontakt 1), diagnosestik.
F08 5Ratbetjeningsmodul.
F10 10Nødopkald / Vejhjælpsopkald.
F12 5Stop & start, ABS, ESP.
F13 5Parkeringshjælp, bakkamera.
F14 15Elektronisk styret manuel gearkasse, betjeningspanel (under den
berøringsfølsomme tablet), klimaanlæg, berøringsfølsom tablet.
F16 1512
volt stik.
F18 20Radio.
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste
venstre side og derefter i højre side.
Venstre sikringsboks
Praktiske informationer

201
E3_da_Chap09_info_pratiques_ed01-2014
Sikringer i motorrum
Adgang til sikringer
F Afclips dækslet
F S kift sikringen (se pågældende afsnit)
F

E
fter indgrebet lukkes dækslet meget
omhyggeligt for at sikre, at sikringsboksen
er tæt lukket. Sikring

n r. Strømstyrke

(A) Funktioner
F1 40Klimaanlæg.
F2 30 / 40
Stop & start.
F3 30Sikringsboks i kabine.
F4 70Sikringsboks i kabine.
F5 70BSI-boks.
F6 60Motorventilatorgruppe.
F7 80BSI-boks.
F8 15Motorstyring, benzinpumpe.
F9 15Motorstyring.
F10 15Motorstyring.
F11 20Motorstyring.
F12 5Motorventilatorgruppe.
F13 5BSI-boks.
F14 5Styreboks for opladning af batteri (ikke stop & start-motor).
F15 5Stop & start.
F17 5BSI-boks.
F18 10Højre fjernlys.
Sikringsboksen sidder i motorrummet tæt ved
batteriet.
9
Praktiske informationer

203
E3_da_Chap09_info_pratiques_ed01-2014

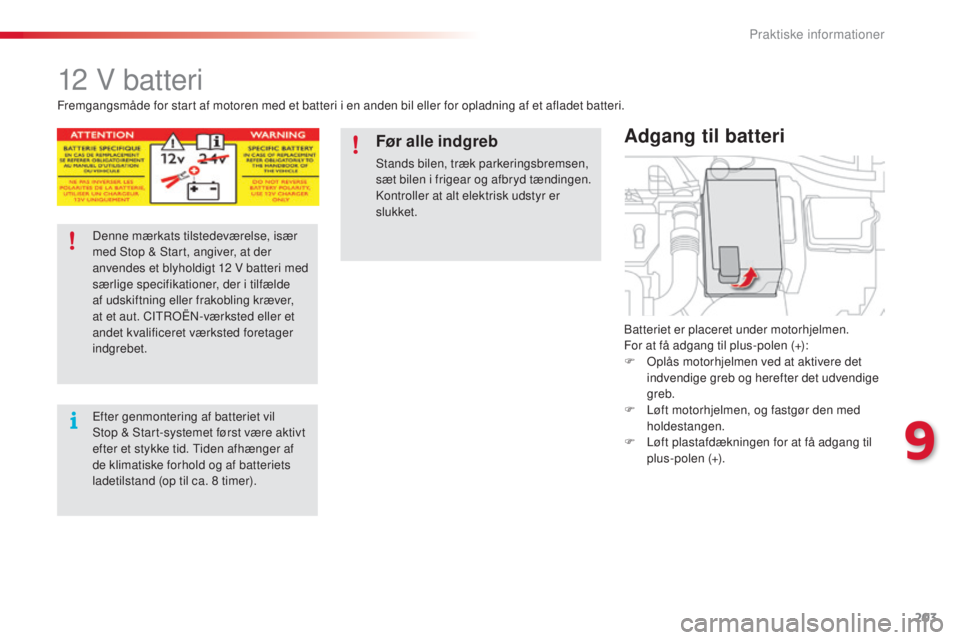

12 V batteri
Batteriet er placeret under motorhjelmen.
For at få adgang til plus-polen (+):
F

O
plås motorhjelmen ved at aktivere det
indvendige greb og herefter det udvendige
greb.
F

L
øft motorhjelmen, og fastgør den med
holdestangen.
F

L
øft plastafdækningen for at få adgang til
plus-polen (+).
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der
anvendes et blyholdigt 12
V batteri med
særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver,
at et aut. CITROËN-værksted eller et
andet kvalificeret værksted foretager
indgrebet.
Efter genmontering af batteriet vil
Stop & Start-systemet først være aktivt
efter et stykke tid. Tiden afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8
timer).
Før alle indgreb
Stands bilen, træk parkeringsbremsen,
sæt bilen i frigear og afbryd tændingen.
Kontroller at alt elektrisk udstyr er
slukket.
9
Praktiske informationer

206
E3_da_Chap09_info_pratiques_ed01-2014
Batterier indeholder skadelige stoffer,
såsom svovlsyre og bly. De skal
bortskaffes i henhold til loven og
må under ingen omstændigheder
smides ud sammen med almindeligt
husholdningsaffald.
Aflever batterierne til et autoriseret
indsamlingssted.Inden batteriet håndteres med stor
forsigtighed, skal øjne og ansigt være
beskyttede.
Alle indgreb på batteriet skal foretages,
hvor der er god ventilation, langt fra
flammer og gnister for at undgå risikoen
for eksplosion og brand.
Forsøg ikke at oplade et frosset
batteri; det skal først tøes op for at
undgå risikoen for eksplosion. Hvis
det er frosset, skal det kontrolleres
inden opladning på et aut. CITROËN-
værksted eller et andet kvalificeret
værksted der kontrollerer, at de interne
komponenter ikke er beskadiget, og
at kassen ikke er revnet, hvilket kan
medføre, at batteriet lækker giftig og
ætsende syre.
Byt ikke om på polerne, og anvend
udelukkende en 12


V oplader.
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Vask hænderne efter endt arbejde.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales det at
frakoble batteriet.
Skub aldrig bilen for at starte motoren,
hvis bilen er udstyret med en elektronisk
styret mekanisk gearkasse.Opladning af batteri
med en lader
F Frakobl batteriet på bilen.
F
F ølg brugsanvisningen for laderen.
F

S
æt batteriets (-) polklemme på først.
F

B
atteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning
(hvidlig eller grønlig belægning) skal de
løsnes og renses. Opladning af batteriet med
Stop & Start kræver ikke frakobling.
Praktiske informationer
