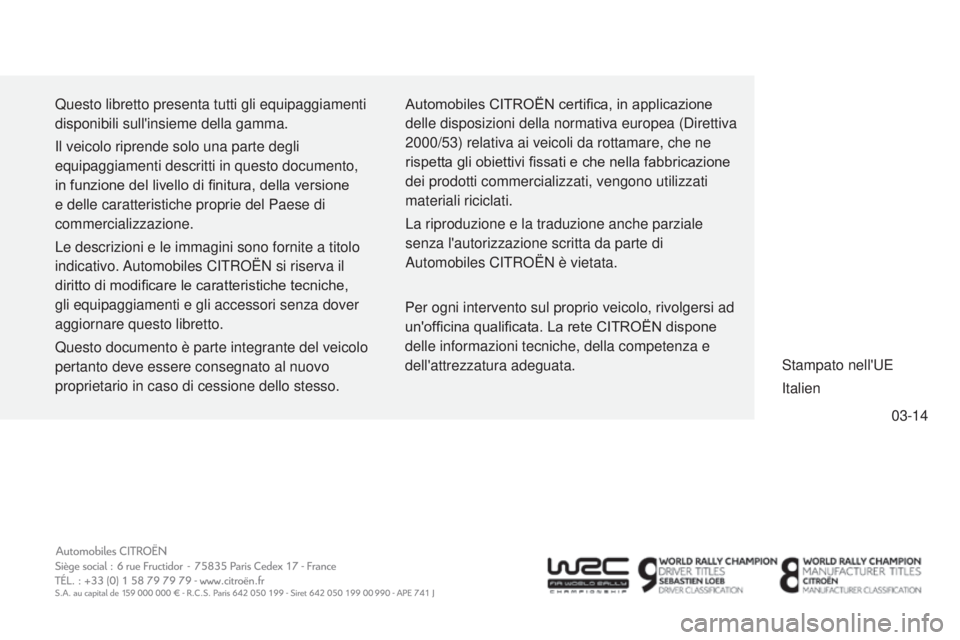

Questo libretto presenta tutti gli equipaggiamenti
disponibili sull'insieme della gamma.
Il veicolo riprende solo una parte degli
equipaggiamenti descritti in questo documento,
in funzione del livello di finitura, della versione
e delle caratteristiche proprie del Paese di
commercializzazione.
Le descrizioni e le immagini sono fornite a titolo
indicativo. Automobiles CITROËN si riserva il
diritto di modificare le caratteristiche tecniche,
gli equipaggiamenti e gli accessori senza dover
aggiornare questo libretto.
Questo documento è parte integrante del veicolo
pertanto deve essere consegnato al nuovo
proprietario in caso di cessione dello stesso.Automobiles CITROËN certifica, in applicazione
delle disposizioni della normativa europea (Direttiva
2000/53) relativa ai veicoli da rottamare, che ne
rispetta gli obiettivi fissati e che nella fabbricazione
dei prodotti commercializzati, vengono utilizzati
materiali riciclati.
La riproduzione e la traduzione anche parziale
senza l'autorizzazione scritta da parte di
Automobiles CITROËN è vietata.
Stampato nell'UE
Italien
Per ogni intervento sul proprio veicolo, rivolgersi ad
un'officina qualificata. La rete CITROËN dispone
delle informazioni tecniche, della competenza e
dell'attrezzatura adeguata.

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
E3_it_Chap15_couv_fin_ed01-2014
14C4C.0060
Italien

228
Caratteristiche tecniche
MotoreVTi 75 CVVTi 82 CVe-VTi 82 CVe-THP 110 CV
Cambio Manuale (5 marce) Manuale (5 marce) Manuale pilotato (5 marce) Manuale (5 marce)
Tipi varianti versioni 0PHMU 0PHMZ 0PHNZ
Antinquinamento Euro 5 Euro 5 Euro 6 Euro 6
Cilindrata (cm³) 1 199 1 199 1 199
Alesaggio x corsa (mm) 75 x 90,5 75 x 90,5 75 x 90,5
Potenza max: norma CEE (kW) * 55 60 81
Regime di potenza max (giri/min) 5 750 5 750 6 250
Coppia max: norma CEE (Nm) 11 6 118 205
Regime di coppia max (giri/min) 2 750 2 750 1 750
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore sì sì sì
Capacità d'olio motore con sostituzione cartuccia filtrante (in litri) 3,25 3,25 3,5
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (direttiva 1999/99/CE).
Motorizzazioni e cambi - BENZINA Annulla e sostituisce

229
11
Caratteristiche tecniche
* La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 Kg). ** Valore massimo del traino nei limiti della MTR A.
MotoriVTi 75 CVVTi 82 CVe-VTi 82 CVe-THP 110 CV
Cambi o Manuale (5 marce) Manuale (5 marce) Manuale pilotato (5 marce) Manuale (5 marce)
Tipi varianti versioni 0PHMU 0PHMZ 0PHNZ
- Massa a vuoto 965 965 975 1 020
- Massa in ordine di marcia * 1 040 1 040 1 050 1 095
- Massa massima autorizzata a pieno carico 1 500 1 500 1 510 1 555
- Massa massima autorizzata a pieno carico più rimorchio con pendenza del 12 % 1 900 1 900 1 910 2 155
- Rimorchio frenato ** con pendenza del 10 o del 12% 720 720 725 825
- Rimorchio non frenato ** 520 520 525 545
- Peso massimo sul gancio traino 55 55 55 55
Masse e carichi trainabili (in kg) - BENZINA
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri; il carico trainabile citato deve essere ridotto del 10% ogni 1000 metri supplementari. Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese). Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
