CITROEN C4 CACTUS 2014 Navodila Za Uporabo (in Slovenian)

169
E3_sl_Chap09_info_pratiques_ed01-2014

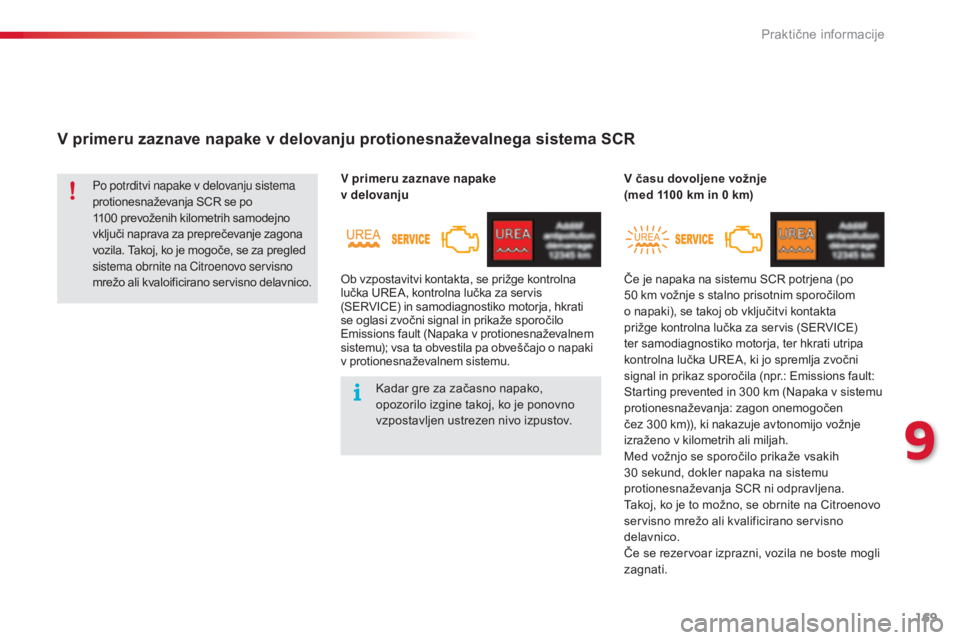

V primeru zaznave napake v delovanju protionesnaževalnega sistema SCR
V primeru zaznave napake
v delovanjuV času dovoljene vožnje
(med 1100
km in 0 km)
Po potrditvi napake v delovanju sistema
protionesnaževanja SCR se po
1100

prevoženih kilometrih samodejno
vključi naprava za preprečevanje zagona
vozila. Takoj, ko je mogoče, se za pregled
sistema obrnite na Citroenovo servisno
mrežo ali kvaloificirano servisno delavnico.
Kadar gre za začasno napako,
opozorilo izgine takoj, ko je ponovno
vzpostavljen ustrezen nivo izpustov.
Ob vzpostavitvi kontakta, se prižge kontrolna
lučka UREA, kontrolna lučka za servis
(SERVICE) in samodiagnostiko motorja, hkrati
se oglasi zvočni signal in prikaže sporočilo
Emissions fault (Napaka v protionesnaževalnem
sistemu); vsa ta obvestila pa obveščajo o napaki
v protionesnaževalnem sistemu.
Če je napaka na sistemu SCR potrjena (po
50
km vožnje s stalno prisotnim sporočilom
o napaki), se takoj ob vključitvi kontakta
prižge kontrolna lučka za servis (SERVICE)
ter samodiagnostiko motorja, ter hkrati utripa
kontrolna lučka UREA, ki jo spremlja zvočni
signal in prikaz sporočila (npr.: Emissions fault:
Starting prevented in 300
km (Napaka v sistemu
protionesnaževanja: zagon onemogočen
čez 300
km)), ki nakazuje avtonomijo vožnje
izraženo v kilometrih ali miljah.
Med vožnjo se sporočilo prikaže vsakih
30
sekund, dokler napaka na sistemu
protionesnaževanja SCR ni odpravljena.
Takoj, ko je to možno, se obrnite na Citroenovo
servisno mrežo ali kvalificirano servisno
delavnico.
Če se rezervoar izprazni, vozila ne boste mogli
zagnati.
9
Praktične informacije

170
E3_sl_Chap09_info_pratiques_ed01-2014

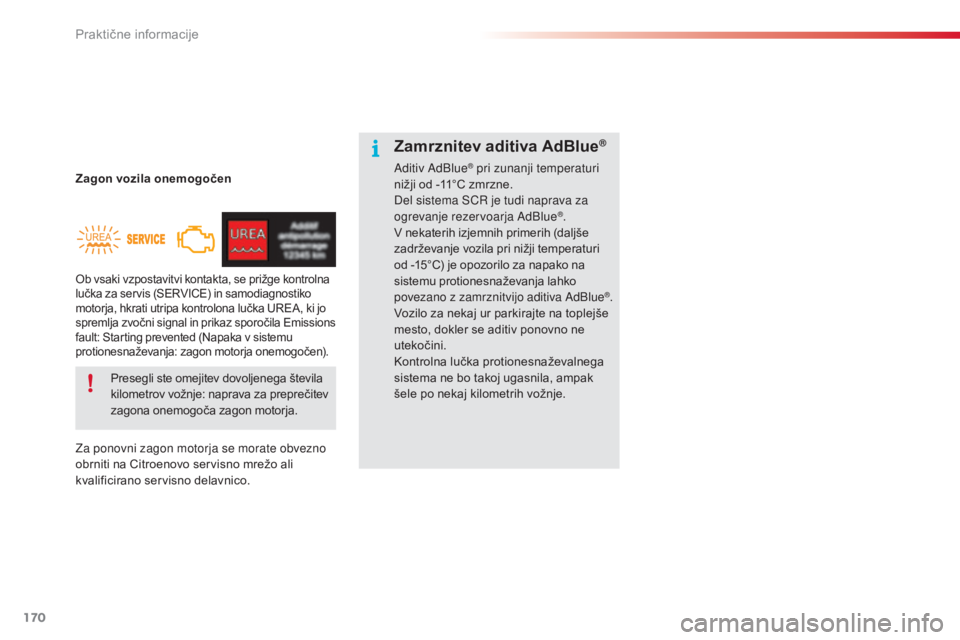

Zagon vozila onemogočen
Za ponovni zagon motorja se morate obvezno
obrniti na Citroenovo servisno mrežo ali
kvalificirano servisno delavnico.Presegli ste omejitev dovoljenega števila
kilometrov vožnje: naprava za preprečitev
zagona onemogoča zagon motorja.
Zamrznitev aditiva AdBlue®
Aditiv AdBlue® pri zunanji temperaturi
nižji od -11°C zmrzne.
Del sistema SCR je tudi naprava za
ogrevanje rezervoarja AdBlue
®.
V nekaterih izjemnih primerih (daljše
zadrževanje vozila pri nižji temperaturi
od -15°C) je opozorilo za napako na
sistemu protionesnaževanja lahko
povezano z zamrznitvijo aditiva AdBlue
®.
Vozilo za nekaj ur parkirajte na toplejše
mesto, dokler se aditiv ponovno ne
utekočini.
Kontrolna lučka protionesnaževalnega
sistema ne bo takoj ugasnila, ampak
šele po nekaj kilometrih vožnje.
Ob vsaki vzpostavitvi kontakta, se prižge kontrolna
lučka za servis (SERVICE) in samodiagnostiko
motorja, hkrati utripa kontrolona lučka UREA, ki jo
spremlja zvočni signal in prikaz sporočila Emissions
fault: Starting prevented (Napaka v sistemu
protionesnaževanja: zagon motorja onemogočen).
Praktične informacije

171
E3_sl_Chap09_info_pratiques_ed01-2014

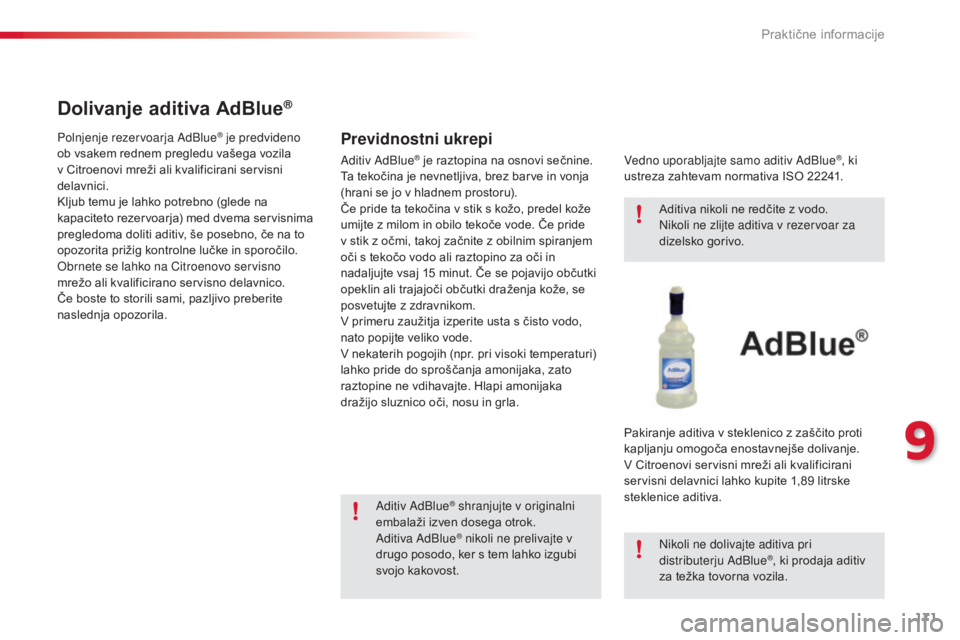

Dolivanje aditiva AdBlue®
Previdnostni ukrepiPolnjenje rezervoarja AdBlue® je predvideno
ob vsakem rednem pregledu vašega vozila
v Citroenovi mreži ali kvalificirani servisni
delavnici.
Kljub temu je lahko potrebno (glede na
kapaciteto rezervoarja) med dvema servisnima
pregledoma doliti aditiv, še posebno, če na to
opozorita prižig kontrolne lučke in sporočilo.
Obrnete se lahko na Citroenovo servisno
mrežo ali kvalificirano servisno delavnico.
Če boste to storili sami, pazljivo preberite
naslednja opozorila.
Aditiv AdBlue
® shranjujte v originalni
embalaži izven dosega otrok.
Aditiva AdBlue
® nikoli ne prelivajte v
drugo posodo, ker s tem lahko izgubi
svojo kakovost. Aditiva nikoli ne redčite z vodo.
Nikoli ne zlijte aditiva v rezervoar za
dizelsko gorivo.
Nikoli ne dolivajte aditiva pri
distributerju AdBlue
®, ki prodaja aditiv
za težka tovorna vozila.
Vedno uporabljajte samo aditiv AdBlue
®, ki
ustreza zahtevam normativa ISO 22241.
Pakiranje aditiva v steklenico z zaščito proti
kapljanju omogoča enostavnejše dolivanje.
V Citroenovi servisni mreži ali kvalificirani
servisni delavnici lahko kupite 1,89

litrske
steklenice aditiva.
Aditiv AdBlue® je raztopina na osnovi sečnine.
Ta tekočina je nevnetljiva, brez barve in vonja
(hrani se jo v hladnem prostoru).
Če pride ta tekočina v stik s kožo, predel kože
umijte z milom in obilo tekoče vode. Če pride
v stik z očmi, takoj začnite z obilnim spiranjem
oči s tekočo vodo ali raztopino za oči in
nadaljujte vsaj 15
minut. Če se pojavijo občutki
opeklin ali trajajoči občutki draženja kože, se
posvetujte z zdravnikom.
V primeru zaužitja izperite usta s čisto vodo,
nato popijte veliko vode.
V nekaterih pogojih (npr. pri visoki temperaturi)
lahko pride do sproščanja amonijaka, zato
raztopine ne vdihavajte. Hlapi amonijaka
dražijo sluznico oči, nosu in grla.
9
Praktične informacije

172
E3_sl_Chap09_info_pratiques_ed01-2014

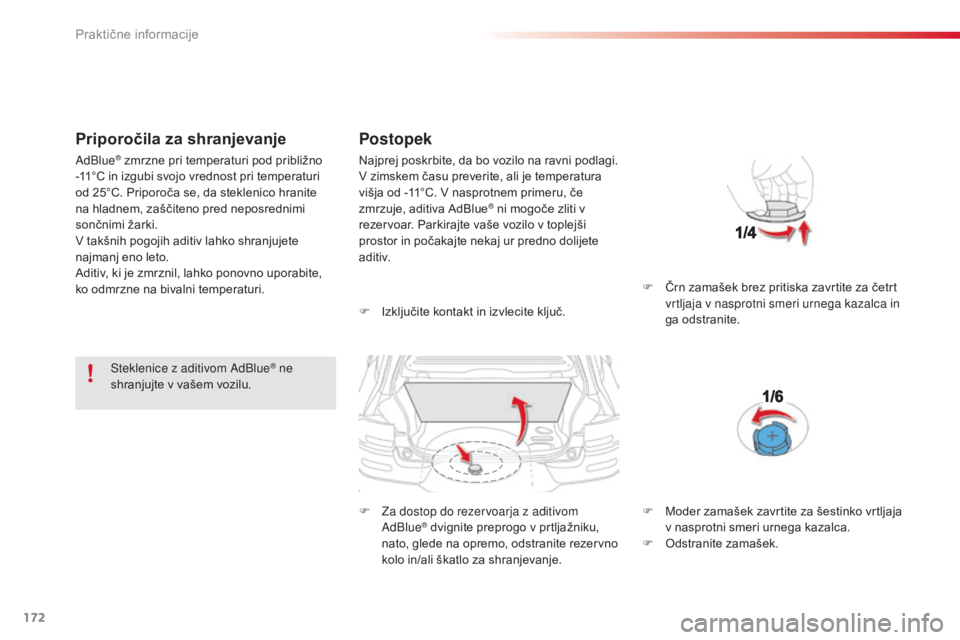

Priporočila za shranjevanje
Steklenice z aditivom AdBlue® ne
shranjujte v vašem vozilu.
Postopek
F Izključite kontakt in izvlecite ključ.
F

Z
a dostop do rezervoarja z aditivom
AdBlue
® dvignite preprogo v prtljažniku,
nato, glede na opremo, odstranite rezervno
kolo in/ali škatlo za shranjevanje. F

Č
rn zamašek brez pritiska zavrtite za četrt
vrtljaja v nasprotni smeri urnega kazalca in
ga odstranite.
AdBlue
® zmrzne pri temperaturi pod približno
-11°C in izgubi svojo vrednost pri temperaturi
od 25°C. Priporoča se, da steklenico hranite
na hladnem, zaščiteno pred neposrednimi
sončnimi žarki.
V takšnih pogojih aditiv lahko shranjujete
najmanj eno leto.
Aditiv, ki je zmrznil, lahko ponovno uporabite,
ko odmrzne na bivalni temperaturi. Najprej poskrbite, da bo vozilo na ravni podlagi.
V zimskem času preverite, ali je temperatura
višja od -11°C. V nasprotnem primeru, če
zmrzuje, aditiva AdBlue
® ni mogoče zliti v
rezervoar. Parkirajte vaše vozilo v toplejši
prostor in počakajte nekaj ur predno dolijete
a d i t i v.
F

M
oder zamašek zavrtite za šestinko vrtljaja
v nasprotni smeri urnega kazalca.
F

O
dstranite zamašek.
Praktične informacije

173
E3_sl_Chap09_info_pratiques_ed01-2014

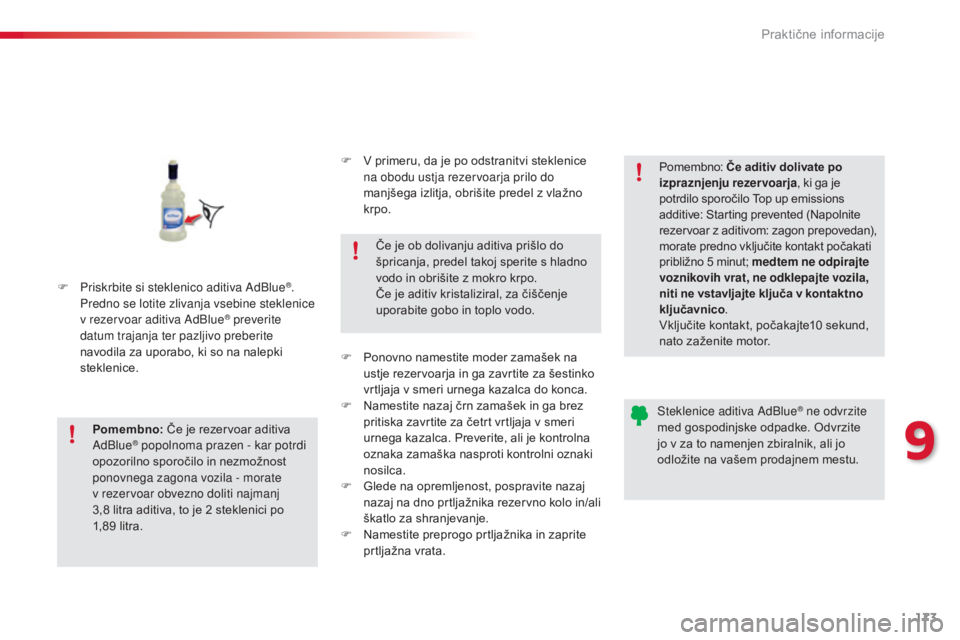

F Priskrbite si steklenico aditiva AdBlue®.
Predno se lotite zlivanja vsebine steklenice
v rezervoar aditiva AdBlue
® preverite
datum trajanja ter pazljivo preberite
navodila za uporabo, ki so na nalepki
steklenice.
Pomembno: Če je rezervoar aditiva
AdBlue
® popolnoma prazen - kar potrdi
opozorilno sporočilo in nezmožnost
ponovnega zagona vozila - morate
v rezervoar obvezno doliti najmanj
3,8

litra aditiva, to je 2 steklenici po
1,89

litra. Če je ob dolivanju aditiva prišlo do
špricanja, predel takoj sperite s hladno
vodo in obrišite z mokro krpo.
Če je aditiv kristaliziral, za čiščenje
uporabite gobo in toplo vodo.
Pomembno:
Če aditiv dolivate po
izpraznjenju rezervoarja , ki ga je
potrdilo sporočilo Top up emissions
additive: Starting prevented (Napolnite
rezervoar z aditivom: zagon prepovedan),
morate predno vključite kontakt počakati
približno 5 minut; medtem ne odpirajte
voznikovih vrat, ne odklepajte vozila,
niti ne vstavljajte ključa v kontaktno
ključavnico .
Vključite kontakt, počakajte10 sekund,
nato zaženite motor.
Steklenice aditiva AdBlue
® ne odvrzite
med gospodinjske odpadke. Odvrzite
jo v za to namenjen zbiralnik, ali jo
odložite na vašem prodajnem mestu.
F

V p

rimeru, da je po odstranitvi steklenice
na obodu ustja rezervoarja prilo do
manjšega izlitja, obrišite predel z vlažno
krpo.
F

P

onovno namestite moder zamašek na
ustje rezervoarja in ga zavrtite za šestinko
vrtljaja v smeri urnega kazalca do konca.
F
N
amestite nazaj črn zamašek in ga brez
pritiska zavrtite za četrt vrtljaja v smeri
urnega kazalca. Preverite, ali je kontrolna
oznaka zamaška nasproti kontrolni oznaki
nosilca.
F

G

lede na opremljenost, pospravite nazaj
nazaj na dno prtljažnika rezervno kolo in/ali
škatlo za shranjevanje.
F

N

amestite preprogo prtljažnika in zaprite
prtljažna vrata.
9
Praktične informacije

174
E3_sl_Chap09_info_pratiques_ed01-2014

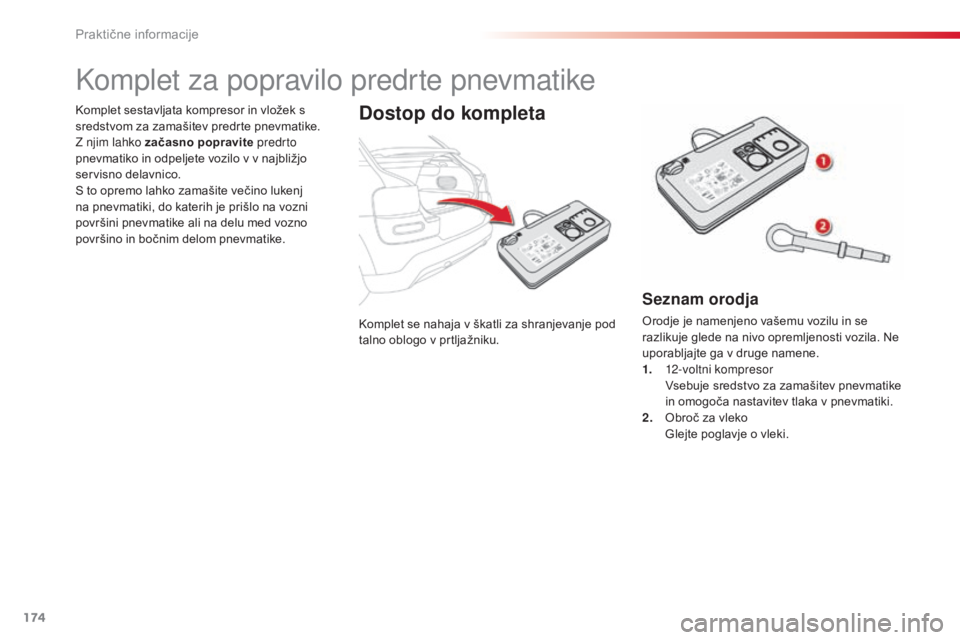

Komplet se nahaja v škatli za shranjevanje pod
talno oblogo v prtljažniku.
Komplet sestavljata kompresor in vložek s
sredstvom za zamašitev predrte pnevmatike.
Z njim lahko začasno popravite
predrto
pnevmatiko in odpeljete vozilo v v najbližjo
servisno delavnico.
S to opremo lahko zamašite večino lukenj
na pnevmatiki, do katerih je prišlo na vozni
površini pnevmatike ali na delu med vozno
površino in bočnim delom pnevmatike.
Komplet za popravilo predrte pnevmatike
Dostop do kompleta
Seznam orodja
Orodje je namenjeno vašemu vozilu in se
razlikuje glede na nivo opremljenosti vozila. Ne
uporabljajte ga v druge namene.
1.
1

2-voltni kompresor
V

sebuje sredstvo za zamašitev pnevmatike
in omogoča nastavitev tlaka v pnevmatiki.
2.
O

broč za vleko
G

lejte poglavje o vleki.
Praktične informacije

175
E3_sl_Chap09_info_pratiques_ed01-2014

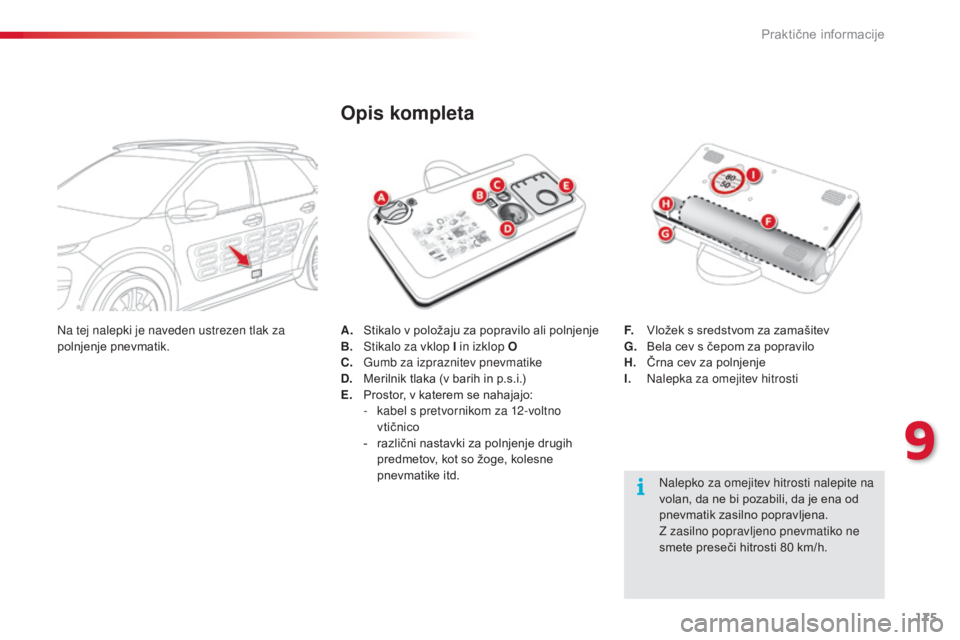

A. Stikalo v položaju za popravilo ali polnjenje
B. Stikalo za vklop I in izklop O
C.
G

umb za izpraznitev pnevmatike
D.
M

erilnik tlaka (v barih in p.s.i.)
E.
P

rostor, v katerem se nahajajo:
-

k
abel s pretvornikom za 12-voltno
vtičnico
-

r
azlični nastavki za polnjenje drugih
predmetov, kot so žoge, kolesne
pnevmatike itd.
Opis kompleta
Nalepko za omejitev hitrosti nalepite na
volan, da ne bi pozabili, da je ena od
pnevmatik zasilno popravljena.
Z zasilno popravljeno pnevmatiko ne
smete preseči hitrosti 80
km/h.
F.
V

ložek s sredstvom za zamašitev
G.
B

ela cev s čepom za popravilo
H.
Č

rna cev za polnjenje
I.
N

alepka za omejitev hitrosti
Na tej nalepki je naveden ustrezen tlak za
polnjenje pnevmatik.
9
Praktične informacije

176
E3_sl_Chap09_info_pratiques_ed01-2014

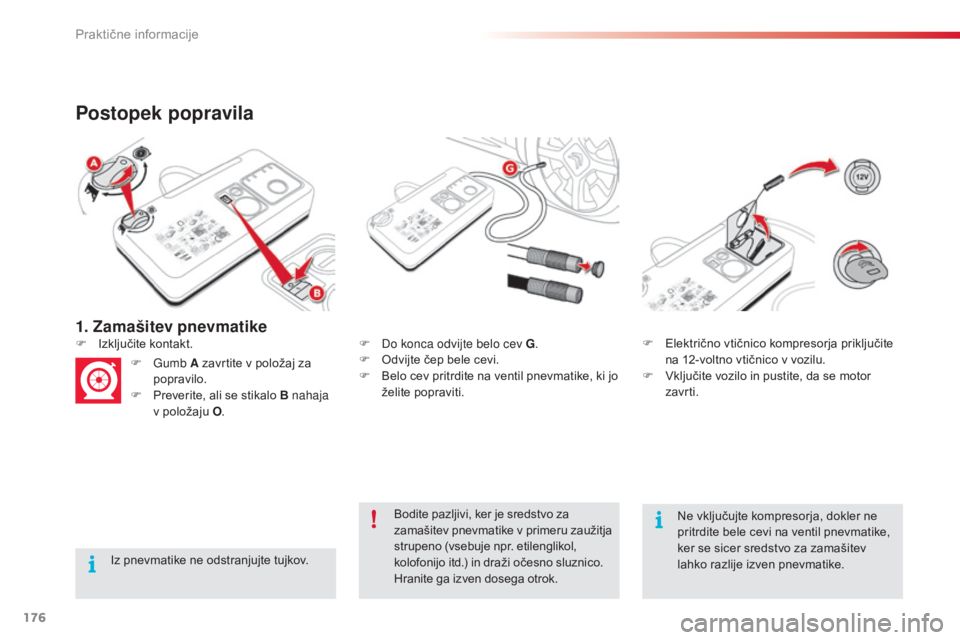

1. Zamašitev pnevmatike
Postopek popravila
Iz pnevmatike ne odstranjujte tujkov.F
D
o konca odvijte belo cev G
.
F
O
dvijte čep bele cevi.
F
B
elo cev pritrdite na ventil pnevmatike, ki jo
želite popraviti.
F

I

zključite kontakt.
F Gumb
A zavrtite v položaj za
popravilo.
F
P
reverite, ali se stikalo B nahaja
v položaju O . F
E
lektrično vtičnico kompresorja priključite
na 12-voltno vtičnico v vozilu.
F
V
ključite vozilo in pustite, da se motor
zavr ti.
Bodite pazljivi, ker je sredstvo za
zamašitev pnevmatike v primeru zaužitja
strupeno (vsebuje npr. etilenglikol,
kolofonijo itd.) in draži očesno sluznico.
Hranite ga izven dosega otrok. Ne vključujte kompresorja, dokler ne
pritrdite bele cevi na ventil pnevmatike,
ker se sicer sredstvo za zamašitev
lahko razlije izven pnevmatike.
Praktične informacije

177
E3_sl_Chap09_info_pratiques_ed01-2014

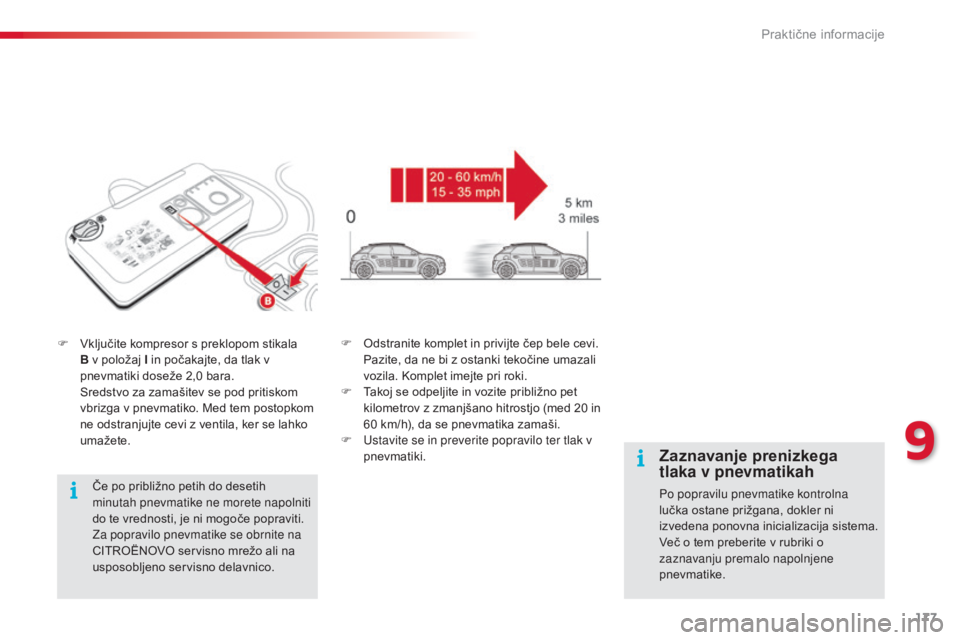

F Vključite kompresor s preklopom stikala B v položaj I in počakajte, da tlak v
pnevmatiki doseže 2,0
bara.
S

redstvo za zamašitev se pod pritiskom
vbrizga v pnevmatiko. Med tem postopkom
ne odstranjujte cevi z ventila, ker se lahko
umažete.
Če po približno petih do desetih
minutah pnevmatike ne morete napolniti
do te vrednosti, je ni mogoče popraviti.
Za popravilo pnevmatike se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico. F
O dstranite komplet in privijte čep bele cevi. P
azite, da ne bi z ostanki tekočine umazali
vozila. Komplet imejte pri roki.
F

T
akoj se odpeljite in vozite približno pet
kilometrov z zmanjšano hitrostjo (med 20
in
60
km/h), da se pnevmatika zamaši.
F

U
stavite se in preverite popravilo ter tlak v
pnevmatiki.
Zaznavanje prenizkega
tlaka v pnevmatikah
Po popravilu pnevmatike kontrolna
lučka ostane prižgana, dokler ni
izvedena ponovna inicializacija sistema.
Več o tem preberite v rubriki o
zaznavanju premalo napolnjene
pnevmatike.
9
Praktične informacije

178
E3_sl_Chap09_info_pratiques_ed01-2014

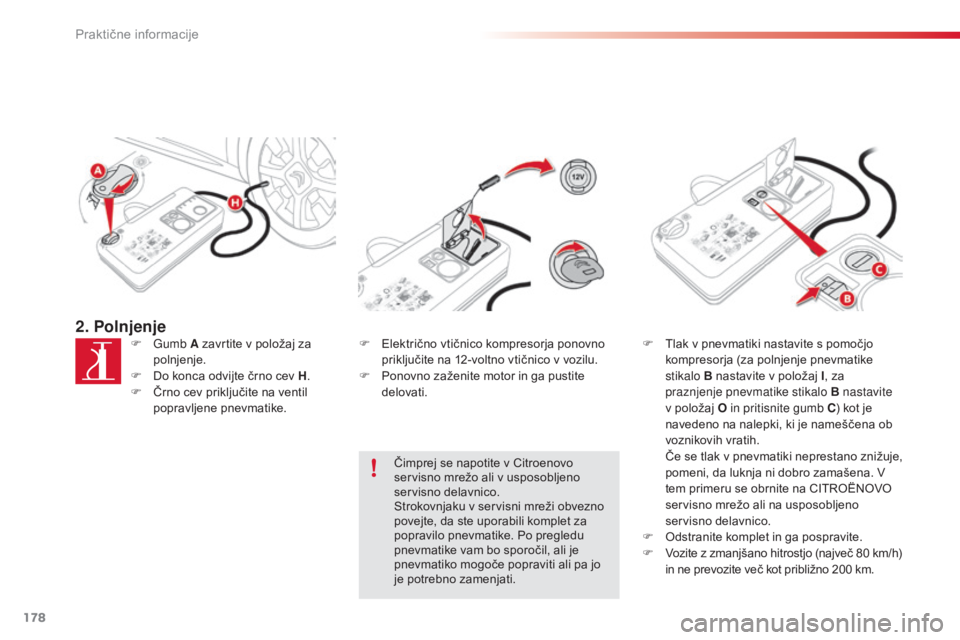

2. PolnjenjeF Gumb A zavrtite v položaj za
polnjenje.
F

D
o konca odvijte črno cev H .
F

Č
rno cev priključite na ventil
popravljene pnevmatike. F
E lektrično vtičnico kompresorja ponovno
priključite na 12-voltno vtičnico v vozilu.
F

P
onovno zaženite motor in ga pustite
delovati.
Čimprej se napotite v Citroenovo
servisno mrežo ali v usposobljeno
servisno delavnico.
Strokovnjaku v servisni mreži obvezno
povejte, da ste uporabili komplet za
popravilo pnevmatike. Po pregledu
pnevmatike vam bo sporočil, ali je
pnevmatiko mogoče popraviti ali pa jo
je potrebno zamenjati. F
T lak v pnevmatiki nastavite s pomočjo
kompresorja (za polnjenje pnevmatike
stikalo B nastavite v položaj I , za
praznjenje pnevmatike stikalo B nastavite
v položaj O in pritisnite gumb C ) kot je
navedeno na nalepki, ki je nameščena ob
voznikovih vratih.
Č

e se tlak v pnevmatiki neprestano znižuje,
pomeni, da luknja ni dobro zamašena. V
tem primeru se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno
servisno delavnico.
F

O
dstranite komplet in ga pospravite.
F

V
ozite z zmanjšano hitrostjo (največ 80 km/h)
in ne prevozite več kot približno 200
km.
Praktične informacije
