10-14
C4-cactus_de_Chap14_couv-fin_ed02-2014

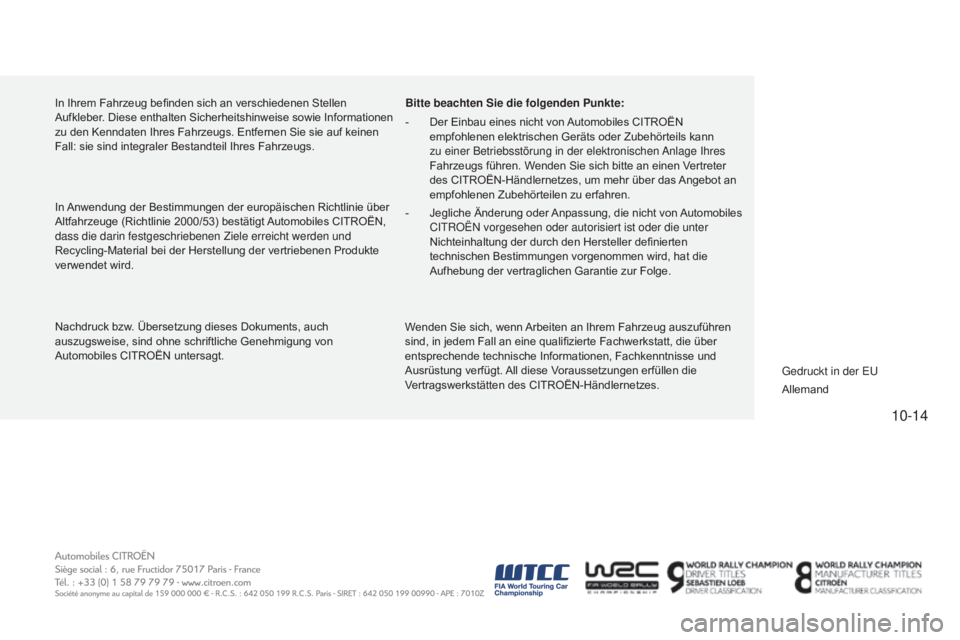

In Ihrem Fahrzeug befinden sich an verschiedenen Stellen
Aufkleber. Diese enthalten Sicherheitshinweise sowie Informationen
zu den Kenndaten Ihres Fahrzeugs. Entfernen Sie sie auf keinen
Fall: sie sind integraler Bestandteil Ihres Fahrzeugs.
In Anwendung der Bestimmungen der europäischen Richtlinie über
Altfahrzeuge (Richtlinie 2000/53) bestätigt Automobiles CITROËN,
dass die darin festgeschriebenen Ziele erreicht werden und
Recycling-Material bei der Herstellung der vertriebenen Produkte
verwendet wird.
Nachdruck bzw. Übersetzung dieses Dokuments, auch
auszugsweise, sind ohne schriftliche Genehmigung von
Automobiles CITROËN untersagt.Bitte beachten Sie die folgenden Punkte:
-
Der Einbau eines nicht von
Automobiles CITROËN
empfohlenen elektrischen Geräts oder Zubehörteils kann
zu einer Betriebsstörung in der elektronischen
a
nlage i hres
Fahrzeugs führen. Wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes, um mehr über das Angebot an
empfohlenen Zubehörteilen zu erfahren.
-
Jegliche Änderung oder
Anpassung, die nicht von Automobiles
C
it ROË n vorgesehen oder autorisiert ist oder die unter
Nichteinhaltung der durch den Hersteller definierten
technischen Bestimmungen vorgenommen wird, hat die
Aufhebung der vertraglichen Garantie zur Folge.
g
edruckt in der eu
Allemand
W
enden Sie sich, wenn Arbeiten an Ihrem Fahrzeug auszuführen
sind, in jedem Fall an eine qualifizierte Fachwerkstatt, die über
entsprechende technische Informationen, Fachkenntnisse und
Ausrüstung verfügt. All diese Voraussetzungen erfüllen die
Vertragswerkstätten des CITROËN-Händlernetzes.
Page 324 of 328
CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Interak
C4-cactus_de_Chap14_couv-fin_ed02-2014
14C4C.0021
Allemand
Page 325 of 328
52

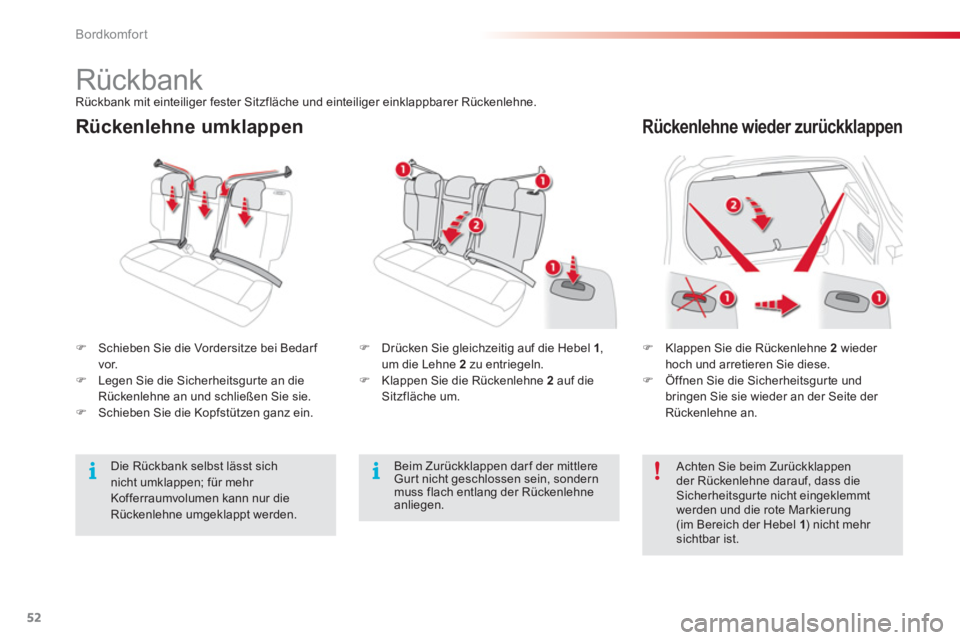

Bordkomfort
Rückenlehne umklappen
Rückenlehne wieder zurückklappen
)
Klappen Sie die Rückenlehne 2
wieder
hoch und arretieren Sie diese.
)
Öffnen Sie die Sicherheitsgurte und
bringen Sie sie wieder an der Seite der
Rückenlehne an.
)
Schieben Sie die Vordersitze bei Bedar f
vor.
)
Legen Sie die Sicherheitsgurte an die
Rückenlehne an und schließen Sie sie.
)
Schieben Sie die Kopfstützen ganz ein.
)
Drücken Sie gleichzeitig auf die Hebel 1
,
um die Lehne 2
zu entriegeln.
)
Klappen Sie die Rückenlehne 2
auf die
Sitzfläche um.
Achten Sie beim Zurückklappen
der Rückenlehne darauf, dass die
Sicherheitsgurte nicht eingeklemmt
werden und die rote Markierung
(im Bereich der Hebel 1
) nicht mehr
sichtbar ist.
Rückbank
Rückbank mit einteiliger fester Sitzfläche und einteiliger einklappbarer Rückenlehne.
Beim Zurückklappen dar f der mittlere
Gurt nicht geschlossen sein, sondern
muss flach entlang der Rückenlehne
anliegen.
Die Rückbank selbst lässt sich
nicht umklappen; für mehr
Kofferraumvolumen kann nur die
Rückenlehne umgeklappt werden.
Page 326 of 328
112
Sicherheit
Übersicht für den Einbau von ISOFIX-
Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX- Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX- Größenklasse des Kindersitzes an der Seite des Kindersitzes
neben dem ISOFIX-Logo angegeben.
IUF:
Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes "in Fahr trichtung", der mit dem oberen Gur t
befestigt wird.
IL-SU:
Geeigneter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:
- "entgegen der Fahr trichtung" mit oberem Gur t oder Stützfuß,
- "in Fahr trichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gur t oder Stützfuß.
Gewicht des Kindes
/ Richtalter
unter 10 kg
(Klasse 0)
bis ca . 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 J ah r
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX
Babyschale
"entgegen der Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse
F
G
C
D
E
C
D
A
B
B1
1. Reihe
Beifahrersitz vorne
Kein ISOFIX
2. Reihe
Seitliche Rücksitze
IL-SU
*
IL-SU
IL-SU
IL-SU
IL-SU
IUF
IL-SU
Mittlerer Rücksitz
Kein ISOFIX
Entfernen Sie die Kopfstütze und verstauen Sie sie, bevor Sie einen Kindersitz mit Rückenlehne auf einem Beifahrerplatz einbauen.
Bringen Sie die Kopfstütze wieder an, sobald Sie den Kindersitz entfernt haben.
Für weitere Informationen zu den ISOFIX-Halterungen
und dem oberen Gurt, siehe entsprechenden
Abschnitt.
Die Gesetzgebung für den Transpor t von Kindern ist
in jedem Land unterschiedlich. Bitte beachten Sie die
Gesetzgebung Ihres Landes.
15C 4 C. A020 ANNULLIERT UND ERSETZT
* Die an den unteren Ösen eines ISOFIX-Platzes befestigte ISOFIX-Babyschale nimmt den gesamten Sitz-
platz der Rückbank ein.
Page 327 of 328
52
Bordkomfort
Rückenlehne umklappen
Rückenlehne wieder zurückklappen
)
Klappen Sie die Rückenlehne 2
wieder
hoch und arretieren Sie diese.
)
Öffnen Sie die Sicherheitsgurte und
bringen Sie sie wieder an der Seite der
Rückenlehne an.
)
Schieben Sie die Vordersitze bei Bedar f
vor.
)
Legen Sie die Sicherheitsgurte an die
Rückenlehne an und schließen Sie sie.
)
Schieben Sie die Kopfstützen ganz ein.
)
Drücken Sie gleichzeitig auf die Hebel 1
,
um die Lehne 2
zu entriegeln.
)
Klappen Sie die Rückenlehne 2
auf die
Sitzfläche um.
Achten Sie beim Zurückklappen
der Rückenlehne darauf, dass die
Sicherheitsgurte nicht eingeklemmt
werden und die rote Markierung
(im Bereich der Hebel 1
) nicht mehr
sichtbar ist.
Rückbank
Rückbank mit einteiliger fester Sitzfläche und einteiliger einklappbarer Rückenlehne.
Beim Zurückklappen dar f der mittlere
Gurt nicht geschlossen sein, sondern
muss flach entlang der Rückenlehne
anliegen.
Die Rückbank selbst lässt sich
nicht umklappen; für mehr
Kofferraumvolumen kann nur die
Rückenlehne umgeklappt werden.
Page 328 of 328
112
Sicherheit
Übersicht für den Einbau von ISOFIX-
Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX- Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX- Größenklasse des Kindersitzes an der Seite des Kindersitzes
neben dem ISOFIX-Logo angegeben.
IUF:
Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes "in Fahr trichtung", der mit dem oberen Gur t
befestigt wird.
IL-SU:
Geeigneter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:
- "entgegen der Fahr trichtung" mit oberem Gur t oder Stützfuß,
- "in Fahr trichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gur t oder Stützfuß.
Gewicht des Kindes
/ Richtalter
unter 10 kg
(Klasse 0)
bis ca . 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 J ah r
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX
Babyschale
"entgegen der Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse
F
G
C
D
E
C
D
A
B
B1
1. Reihe
Beifahrersitz vorne
Kein ISOFIX
2. Reihe
Seitliche Rücksitze
IL-SU
*
IL-SU
IL-SU
IL-SU
IL-SU
IUF
IL-SU
Mittlerer Rücksitz
Kein ISOFIX
Entfernen Sie die Kopfstütze und verstauen Sie sie, bevor Sie einen Kindersitz mit Rückenlehne auf einem Beifahrerplatz einbauen.
Bringen Sie die Kopfstütze wieder an, sobald Sie den Kindersitz entfernt haben.
Für weitere Informationen zu den ISOFIX-Halterungen
und dem oberen Gurt, siehe entsprechenden
Abschnitt.
Die Gesetzgebung für den Transpor t von Kindern ist
in jedem Land unterschiedlich. Bitte beachten Sie die
Gesetzgebung Ihres Landes.
15C 4 C. A020 ANNULLIERT UND ERSETZT
* Die an den unteren Ösen eines ISOFIX-Platzes befestigte ISOFIX-Babyschale nimmt den gesamten Sitz-
platz der Rückbank ein.
