Tredje bromsljuset (LED)Skyltbelysning (W5W)
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen. F
S
tick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F
T
ryck den utåt, för att snäppa loss den.
F
D
ra bort den transparenta kåpan.
F
B
yt ut den felaktiga lampan.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte av
lysdioder (LED).
9
Praktisk information

190
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
F Snäpp loss enheten från konsolen runt taklampan med hjälp av en smal
spårskruvmejsel.
F

T
a ut och byt den felaktiga lampan.
F

S
ätt tillbaka konsolen runt taklampan och
snäpp fast den ordentligt.
Takkonsol
med glödlampor (W5W) Takkonsol

med LED
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte av
lysdioder (LED).
Baklucka (W5W)
F Snäpp loss huset genom att trycka på
sockeln bakifrån.
F

D
ra ur lampan och byt den.
F

S
ätt tillbaka huset.
Innerbelysning
Praktisk information

191
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Innan du byter ut en säkring måste du:
F v eta var felet är och åtgärda det,
F

s
tänga av alla strömförbrukare,
F

s
e till att fordonet står stilla och slå ifrån
tändningen,
F

h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.

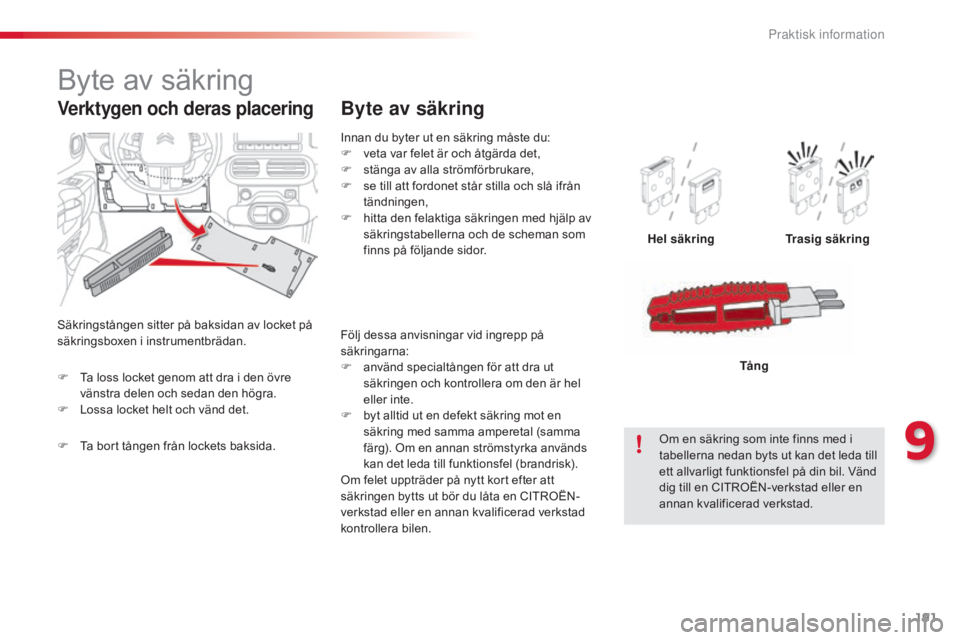

Byte av säkring
Hel säkring Trasig säkring
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad. Tång
Byte av säkring
Säkringstången sitter på baksidan av locket på
säkringsboxen i instrumentbrädan.
Verktygen och deras placering
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a
nvänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

b
yt alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen.
F

T

a loss locket genom att dra i den övre
vänstra delen och sedan den högra.
F

L

ossa locket helt och vänd det.
F

T

a bort tången från lockets baksida.
9
Praktisk information

192
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
CITROËN ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
CITROËN och som inte installerats
enligt dess föreskrifter - speciellt om
alla anslutna tillbehör tillsammans har
en strömförbrukning på mer än 10 mA.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
Praktisk information

193
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Säkringar i instrumentbrädan
De bägge säkringsboxarna är placerade i den
undre delen av instrumentbrädan, under ratten.Säkring

Nr Ampere

(A) Funktioner
F01 10Bromspedal (kontakt 2), Stop & Start.
F02 5Strålkastarinställning i höjdled, extravärmare (diesel),
parkeringssensorer, diagnosuttag, sidospeglar (elmanöverade).
F03 10Tillsatspump (diesel), elektriskt styrservo, kopplingspedal
(kontak t).
F04 5Regn- och ljusgivare.
F06 10Bromspedal (kontakt 1), diagnosuttag.
F08 5Rattreglagemodul.
F10 10Nödsamtal / assistanssamtal.
F12 5Stop & Start, ABS, ESP.
F13 5Parkeringssensorer, backkamera.
F14 15EGS/ETG-växellåda, reglagepanel (under pekskärmen),
luftkonditionering, pekskärm.
F16 1512
V-uttag.
F18 20Radio.
Gör så här för att komma åt säkringarna
F Ta loss kåpan genom att dra i den övre
vänstra delen och sedan i den högra.
Vänster säkringsbox
9
Praktisk information

194
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Säkring
Nr Ampere

(A) Funktioner
F19 5Bältespåminnarlampor.
F20 5Krockkuddar.
F21 5Instrumentpanel.
F22 30Lås.
F23 5Taklampa, kartlampor.
F26 15Signalhorn.
F27 15Vindrute- och bakrutespolare.
F28 5Tändningslås.
F30 15Bakrutetorkare.
Praktisk information

195
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Höger säkringsbox
SäkringNr Ampere
(A) Funktioner
F30 10Eluppvärmda sidospeglar.
F31 25Eluppvärmd bakruta.
F34 30Elfönsterhissar fram
F36 30Sätesvärme fram.
F38 20Dragkroksbox.
F40 25Dragkroksbox.
9
Praktisk information

196
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Säkringar i motorrummet
Gör så här för att komma åt
säkringarna
F Ta loss locket.
F B yt ut säkringen (se motsvarande avsnitt).
F

E
fter byte bör du stänga locket mycket
noggrant, för att säkra säkringsboxens
täthet. Säkring
Nr Ampere
(A) Funktion
F1 40Luftkonditionering.
F2 30 / 40
Stop & Start.
F3 30Säkringsbox i kupén.
F4 70Säkringsbox i kupén.
F5 70BSI-datorn.
F6 60Kylfläktaggregat.
F7 80BSI-datorn.
F8 15Motorstyrning, bensinpump.
F9 15Motorstyrning.
F10 15Motorstyrning.
F11 20Motorstyrning.
F12 5Kylfläktaggregat.
F13 5BSI-datorn.
F14 5Batteriladdningsbox (motor utan Stop & Start).
F15 5Stop & Start.
F17 5BSI-datorn.
F18 10Höger helljus.
Säkringsboxen är placerad i motorrummet,
nära batteriet.
Praktisk information

197
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Säkring Nr Ampere
(A) Funktion
F19 10Vänster helljus.
F20 30Motorstyrning.
F21 30Startmotor.
F22 40EGS/ETG-växellåda.
F23 40ABS, ESP.
F24 20ABS, ESP.
F25 30Säkringsbox i kupén.
F26 15EGS/ETG-växellåda.
F27 25BSI-datorn.
F28 30Avgasreningssystem för dieselbilar (AdBlue
®).
F29 40Vindrutetorkare.
F30 80Glödningsbox.
F31 100Extravärmare (diesel).
F32 80Elektriskt styrservo.
9
Praktisk information

198
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
12 V-batteri
Batteriet sitter under motorhuven.
Gör så här för att komma åt pluspolen (+):
F

l
ås först upp motorhuven med det
invändiga reglaget och sedan med det
utvändiga,
F

l
yft upp motorhuven och fäst den med sin
stötta,
F

l
yft på plastskyddet för att komma åt
pluspolen (+).
Komma åt batteriet
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat batteri.
Om bilen är försedd med denna dekal
(i synnerhet om bilen har Stop &
Start) har bilen ett 12-volts blybatteri
med specifika egenskaper och
specifikationer. Byte eller urkoppling
ska uteslutande göras på en CITROËN-
verkstad eller på en annan kvalificerad
verkstad.
Efter återmontering av batteriet kommer
st

op & s
t
art-systemet inte att vara
aktivt förrän bilen stått stilla en viss tid,
som beror på klimatförhållandena och
batteriets laddning (upp till ca 8
timmar).
Före alla ingrepp
Stanna bilen, dra åt parkeringsbromsen,
ställ växelspaken i friläget och stäng
sedan av tändningen.
Kontrollera att alla elektriska
utrustningar är avstängda.
