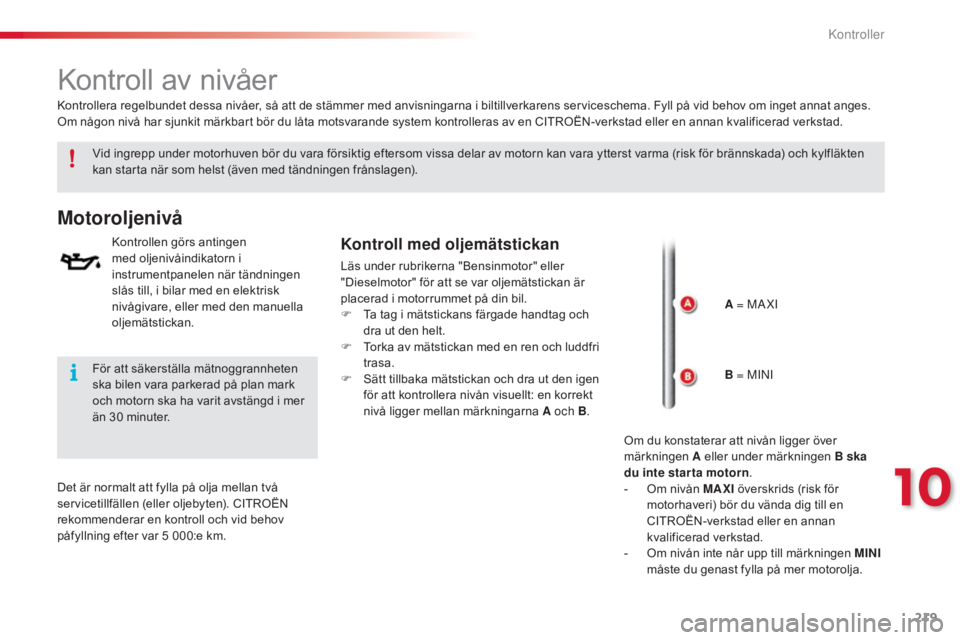

Kontroll av nivåer
Vid ingrepp under motorhuven bör du vara försiktig eftersom vissa delar av motorn kan vara ytterst varma (risk för brännskada) och kylfläkten
kan starta när som helst (även med tändningen frånslagen).
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.Kontroll med oljemätstickan
Läs under rubrikerna "Bensinmotor" eller
"Dieselmotor" för att se var oljemätstickan är
placerad i motorrummet på din bil.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja. A = MA XI
B = MI
nI
F

ör att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30

minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5

000:e km.
10
kontroller

220
C4-cactus_sv_Chap10_verifications_ed02-2014

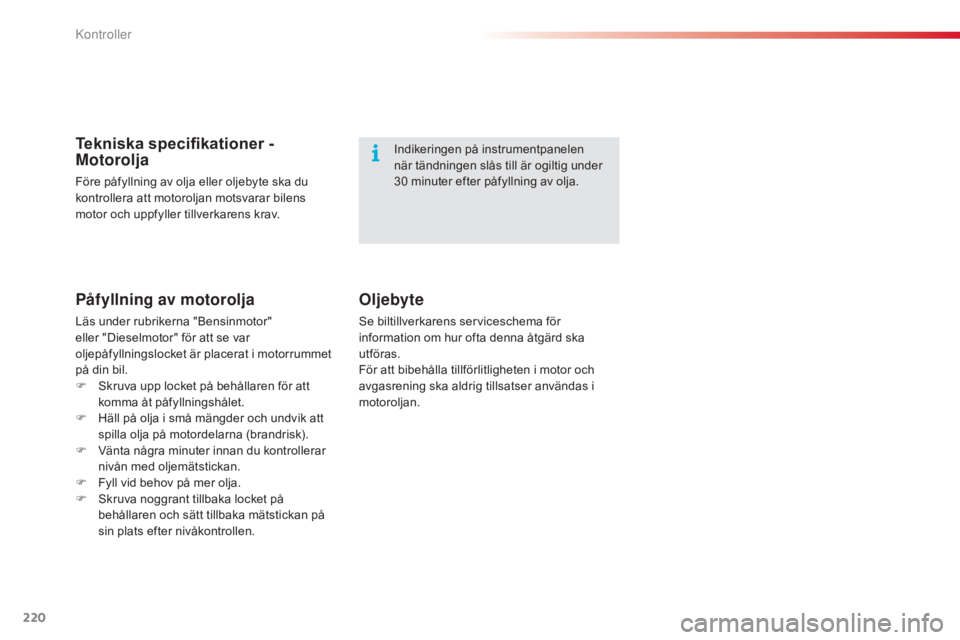

Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30 minuter efter påfyllning av olja.Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
Påfyllning av motorolja
Läs under rubrikerna "Bensinmotor"
eller "Dieselmotor" för att se var
oljepåfyllningslocket är placerat i motorrummet
på din bil.
F

S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
kontroller

221
C4-cactus_sv_Chap10_verifications_ed02-2014

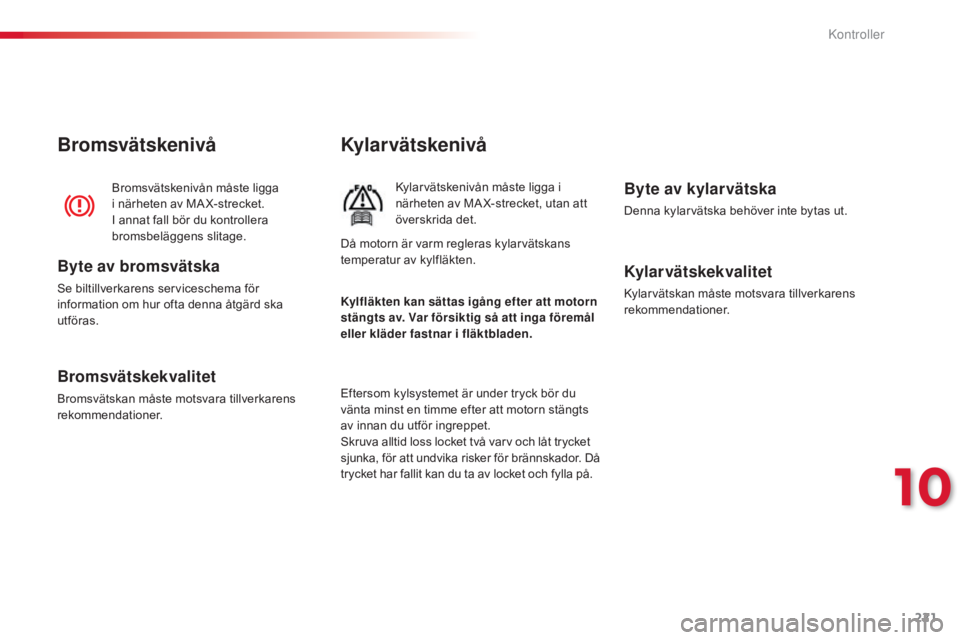

Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på.Byte av kylarvätska
Denna kylarvätska behöver inte bytas ut.
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer. Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen. Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.
10
kontroller

222
C4-cactus_sv_Chap10_verifications_ed02-2014

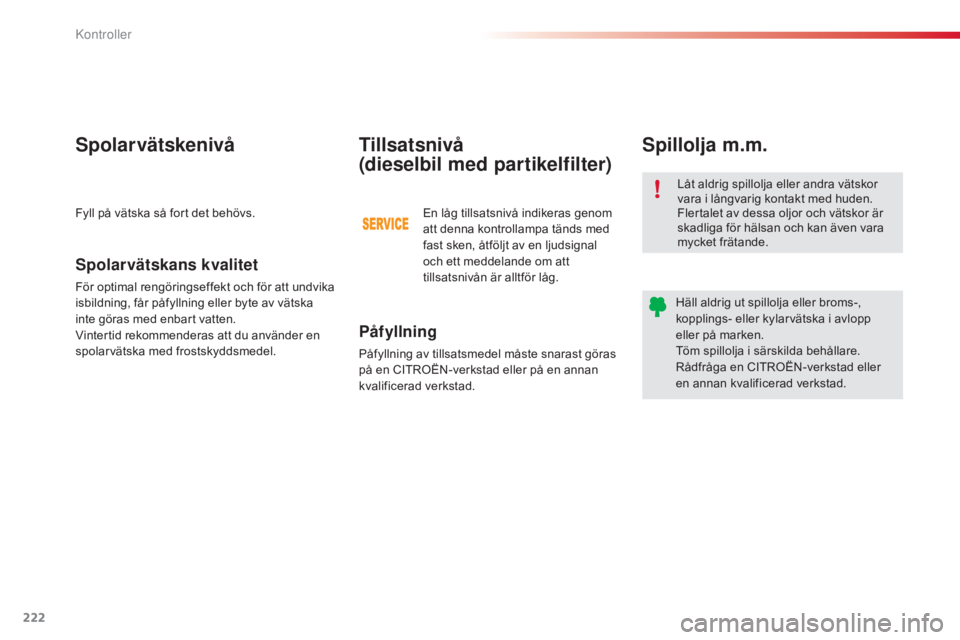

Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Tillsatsnivå
(dieselbil med partikelfilter)
En låg tillsatsnivå indikeras genom
att denna kontrollampa tänds med
fast sken, åtföljt av en ljudsignal
och ett meddelande om att
tillsatsnivån är alltför låg.
Spolarvätskans kvalitet
För optimal rengöringseffekt och för att undvika
isbildning, får påfyllning eller byte av vätska
inte göras med enbart vatten.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Spolar vätskenivå
Fyll på vätska så fort det behövs.
kontroller

223
C4-cactus_sv_Chap10_verifications_ed02-2014
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
OljefilterOm bilen är försedd med den här dekalen
(i synnerhet i bilar med Stop & Start) har
bilen ett 12-volts blybatteri med särskilda
egenskaper och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
CITROËN-verkstad eller en annan kvalificerad
verkstad.Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen
indikeras det genom att denna
kontrollampa tänds med fast sken,
åtföljt av ett varningsmeddelande.
För att regenerera filtret
rekommenderar vi att du så fort som
möjligt kör i en hastighet av minst
60

km/tim tills lampan släcks, när
trafikläget tillåter detta.
Om lampan fortsätter att lysa finns det
inte tillräckligt med tillsatsmedel, se
avsnittet "Tillsatsnivå".
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Vid ingrepp på batteriet bör du läsa under
rubriken "12

V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning.
10
kontroller

224
C4-cactus_sv_Chap10_verifications_ed02-2014

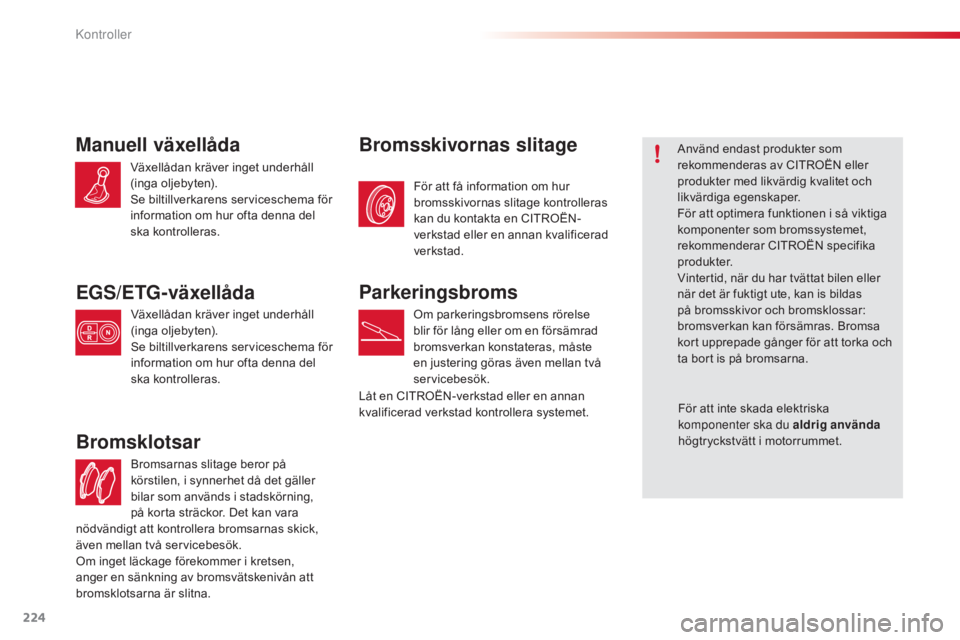

Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan vara
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Bromsskivornas slitageAnvänd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
EGS/ETG-växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet. För att inte skada elektriska
komponenter ska du aldrig använda

högtryckstvätt i motorrummet.
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
kontroller

225
C4-cactus_sv_Chap11_caracteristiques-techniques_ed02-2014
MotorerPureTech 75PureTech 82PureTech 82 S&S PureTech 110 S&S
Växellådor
b
VM
(manuell 5-växlad)
b

VM
(manuell 5-växlad) ETG
(elektroniskt styrd 5 -växlad)bVM
(
manuell 5-växlad)
Typbeteckning 0PHMU0PHMZ0PHNZ
Cylindervolym (cm
3) 1 19 91 19 91 19 9
Cylinderdiameter x slaglängd (mm) 75
x 90,575
x 90,575
x 90,5
Max. effekt enl. EEG -standard (kW)* 5560 81
Varvtal vid max effekt (v/min) 5
7505
7505
500
Max. vridmoment enl. EEG -standard (Nm) 11 6118205
Varvtal vid max. vridmoment (v/min) 2
7502
7501
500
Bränsle BlyfrittBlyfrittBlyfritt
Katalysator JaJaJa
Oljevolym i motorn med byte av filter (liter) 3,253,25 3,5
* Den maximala effekten motsvarar det godkända värdet i provbänk, enligt de villkor som fastställts i EU:s bestämmelser (direktiv 1999/99/EG).
Motorer och växellådor - BENSIN
11
Tekniska data

226
C4-cactus_sv_Chap11_caracteristiques-techniques_ed02-2014
MotorerPureTech 75PureTech 82PureTech 82 S&S PureTech 110 S&S
Växellådor
b
VM
(manuell 5-växlad)
b

VM
(manuell 5-växlad)
ETG
(elektroniskt styrd 5 -växlad)bVM
(
manuell 5-växlad)
Typbeteckning 0PHMU0PHMZ0PHNZ
-
t
o

mvikt 965965 9751
020
-
T

jänstevikt* 1

040 1

040 1

050 1
095
-
T

o t a l v i k t 1

500 1

500 1

510 1
555
-
T

ågvikt
i 1

2% lutning 1

900 1

900 1


910 2
155
-

B

romsad släpvagn**
i 1

0% eller 12% lutning 720
720 725825
-

O

bromsad släpvagn** 520520 525545
-

R

ekommenderat kultryck (dragkrok) 55555555
Bil- och släpvagnsvikter (kg) - BENSIN
De värden som anges för tågvikt och släpvagnsvikter gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas stegvis med 10% för varje
e xtra 1000 meter.
Kör aldrig fortare än 100
km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra att bilens prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än 37
°C skall släpvikten
begränsas.
* Tjänstevikten motsvarar tomvikten + förare (75
kg).
** Maximal släpvagnsvikt inom ramen för tågvikten.
Tekniska data

227
C4-cactus_sv_Chap11_caracteristiques-techniques_ed02-2014
Motorere-HDi 92BlueHDi 100
Växellådor ETG6
(elektroniskt styrd 6 -växlad)
b

VM
(manuell 5-växlad)
Typbeteckning 0B9HP0BBHY
Cylindervolym (cm
3) 1 5601 560
Cylinderdiameter x slaglängd (mm) 75
x 88,375
x 88,3
Max. effekt: EEG -norm (kW)* 6873
Varvtal vid max effekt (v/min) 4


0003
750
Max. vridmoment: EEG -norm (Nm) 230254
Varvtal vid max. vridmoment (v/min) 1
7501
750
Bränsle DieselDiesel
Katalysator JaJa
Partikelfilter JaJa
Oljevolym i motorn med byte av filter (liter) 3,753,75
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Motorer och växellådor - DIESEL
11
Tekniska data

228
C4-cactus_sv_Chap11_caracteristiques-techniques_ed02-2014
Motorere-HDi 92BlueHDi 100
Växellådor ETG6
(elektroniskt styrd 6 -växlad)
b

VM
(manuell 5-växlad)
Typbeteckning 0B9HP0BBHY
-
t
o
mvikt 1
0551
070
-
T

jänstevikt* 1
1301
145
-
T

o t a l v i k t 1
6051
610
-

T
ågvikt
i l

utning 12% 2
2052


210
-

Bromsad släpvagnsvikt (inom ramen för tågvikten) med 10% eller 12% lutning 825
825
-
O
bromsad släpvagnsvikt 565570
-

R
ekommenderat kultryck (dragkrok) 5555
Bil- och släpvagnsvikter (kg) - DIESEL
* Tjänstevikten motsvarar tomvikten + förare (75 kg).
D e värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1000 meter. Släpvagnsvikten ska minskas med 10% per
1000 meter.
Kör aldrig fortare än 100 km/tim när bilen används som dragbil (i Sverige är 80 km/tim högsta tillåtna hastighet).
Höga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen överstiger 37 °C ska släpvagnsvikten
begränsas.
Tekniska data
