CITROEN C4 CACTUS 2015 Lietošanas Instrukcija (in Latvian)

19
C4-cactus_lv_Chap01_controle-de-marche_ed02-2014
SignāllampiņaStāvoklisCēlonis Darbības/ Novērojumi
AdBlue
®
papildpiedeva
(Diesel BlueHDi) Līdz ar aizdedzes
ieslēgšanu deg fiksēta,
ko papildina skaņas
signāls un paziņojumā
norādīta braukšanas
autonomija. Braukšanas autonomija ir no 600 līdz
2 400 km.
Nekavējoties papildiniet AdBlue
® papildpiedevu -
vērsieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, vai veiciet šo darbību paši, vispirms
iepazīstoties ar attiecīgo sadaļu.
+ Mirgo apvienojumā
ar SERVICE
signāllampiņu, ko
papildina skaņas
signāls un paziņojumā
norādīta braukšanas
autonomija.Braukšanas autonomija ir no 0 līdz
600 km.
Lai izvairītos no bojājumiem
, nekavējoties
papildiniet AdBlue
® papildpiedevu - vērsieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, vai veiciet šo darbību paši, vispirms
iepazīstoties ar attiecīgo sadaļu.
Mirgo, apvienots
ar SERVICE
signāllampiņu, ko
papildina skaņas
signāls un paziņojums
par liegumu iedarbināt
dzinēju.
a

dBlue
® papildpiedevas tvertne ir
tukša - pretiedarbināšanas sistēma
liedz dzinēja iedarbināšanu. Lai iedarbinātu dzinēju, jums obligāti
japapildina a
dBlue® papildpiedeva - vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā, vai
veiciet šo darbību paši, vispirms iepazīstoties ar
attiecīgo sadaļu.
Tv e r t n ē obligāti jāiepilda minimālais daudzums -
3,8

litri AdBlue
® papildpiedevas.
1
Darbības kontrole

20
SignāllampiņaStāvoklisCēlonis Darbības/ Novērojumi
+
+ SCR
p
retpiesārņojuma
kontroles sistēma
(Diesel BlueHDi) Līdz ar aizdedzes
ieslēgšanu deg
fiksēti apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojums. Identificēts SCR pretpiesārņojuma
kontroles sistēmas bojājums.
Šis paziņojums nodziest, ja izplūdes gāzu emisiju
līmenis normalizējas.
Līdz ar aizdedzes
ieslēgšanu mirgo
apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojumā norādīta
braukšanas autonomija. Pēc tam, kad ir apstiprināti
pretpiesārņojuma sistēmas
darbības traucējumi, pirms motora
pretiedarbināšanas iekārtas
ieslēgšanās jūs vēl varat nobraukt
līdz 1 100 km.
Lai izvairītos no bojājumiem
, tiklīdz iespējams,
vērsieties CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Līdz ar aizdedzes
ieslēgšanu mirgo
apvienojumā
ar SERVICE
signāllampiņām un
dzinēja pašdiagnostikas
sistēmu, ko papildina
skaņas signāls un
paziņojums. Pēc tam, kad ir apstiprināti
pretpiesārņojuma sistēmas darbības
traucējumi, jūs esat pārsnieguši
atļauto braukšanas ierobežojumu
-
pretiedarbināšanas sistēma liedz
iedarbināt dzinēju. Lai iedarbinātu dzinēju, jums obligāti
jāvēršas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Darbības kontrole

21
C4-cactus_lv_Chap01_controle-de-marche_ed02-2014
Minimāls
degvielas
līmenisFiksēta, ko papildina
skaņas signāls un
paziņojums. Pēc pirmās iedegšanās ir atlikuši
aptuveni 5 litri degvielas
, un
šajā brīdī jūs uzsākat tērēt degvielas
rezervi. Lai izvairītos no pilnīgas degvielas izbeigšanās,
nekavējoties papildiniet degvielas līmeni.
Kamēr degvielas līmenis nebūs papildināts, šī
signāllampiņa iedegsies ik reizi pēc aizdedzes
ieslēgšanas, ko papildinās skaņas signāls un paziņojums.
Šis skaņas signāls un paziņojums atkārtojas ar
noteiktu
intervālu līdz tas sasniedzis zemāko atzīmi un
tuvojas "0".
Degvielas tvertnes tilpums
:
-

b
enzīns - aptuveni 50 litri.
-

D
īzelis - aptuveni 45 vai 50 litri (atkarībā no
versijas).
Nekad nebrauciet tik ilgi, līdz tvertne ir pilnībā iztukšota,
jo tas var sabojāt pretpiesārņojuma un iesmidzināšanas
sistēmu.
Nepiesprādzēta(s)/
atsprādzēta(s)
drošības josta(s).fiksēta
vai mirgojoša, ko
papildina skaņas
signāls. Nav piesprādzēta vai ir atsprādzēta
kāda drošības josta.
Pavelciet siksnu un ielieciet tās mēlīti slēdzī.
Drošības
spilveni īslaicīgi iedegta.
Iedegas uz dažām sekundēm,
izslēdzas, kad esat ieslēguši
aizdedzi. Pēc dzinēja iedarbināšanas tai jānodziest.
Ja tā nenodziest, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
fiksēta. Bojāts kāds no drošības spilveniem
vai drošības jostas pirotehniskajiem
spriegotājiem. Pārbaudiet CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
1
Darbības kontrole

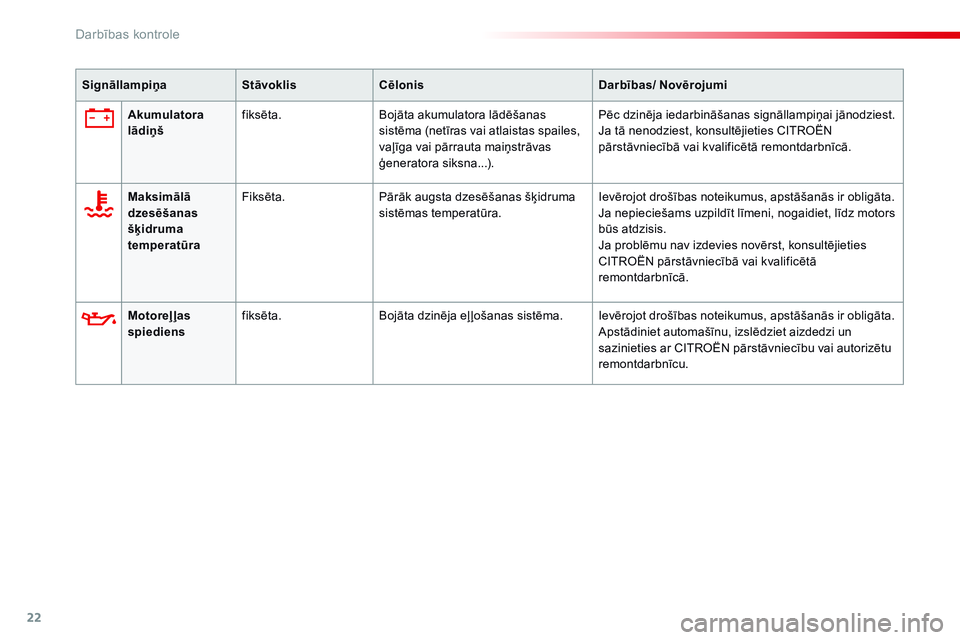

22
Motoreļļas
spiediens fiksēta.
Bojāta dzinēja eļ ļošanas sistēma. Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Apstādiniet automašīnu, izslēdziet aizdedzi un
sazinieties ar CITROËN pārstāvniecību vai autorizētu
remontdarbnīcu.
Akumulatora
lādiņš
fiksēta.
Bojāta akumulatora lādēšanas
sistēma (netīras vai atlaistas spailes,
vaļīga vai pārrauta maiņstrāvas
ģeneratora siksna...). Pēc dzinēja iedarbināšanas signāllampiņai jānodziest.
Ja tā nenodziest, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Maksimālā
dzesēšanas
šķidruma
temperatūra Fiksēta.
Pārāk augsta dzesēšanas šķidruma
sistēmas temperatūra. Ievērojot drošības noteikumus, apstāšanās ir obligāta.
Ja nepieciešams uzpildīt līmeni, nogaidiet, līdz motors
būs atdzisis.
Ja problēmu nav izdevies novērst, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
Darbības kontrole

23
C4-cactus_lv_Chap01_controle-de-marche_ed02-2014
Nepietiekams
spiediens riepāFiksēta, ko papildina
skaņas signāls un
paziņojums. Nepietiekams spiediens vienā vai
vairākās riepās.
Cik vien ātri iespējams, pārbaudiet spiedienu riepās.
Šo pārbaudi ieteicams veikt "aukstām" riepām.
Pēc katras spiediena atjaunošanas reizes vienā
vai vairākās riepās un pēc vienas vai vairāku riepu
maiņas, jums jāatjauno sistēmas darbība.
Lai iegūtu vairāk informācijas, skatiet sadaļu - "Riepu
spiediena sensori".
+ Mirgo, pēc tam
fiksēta, ko papildina
signāllampiņa -
SERVICE.Funkcijai ir radušies darbības
traucējumi - riepu spiediena kontrole
vairs netiek nodrošināta.
Tiklīdz vien iespējams, pārbaudiet spiedienu riepās.
Veiciet sistēmas pārbaudi CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Kāja uz bremžu
pedāļa Mirgo, ko papildina
skaņas signāls
un paziņojums,
kas apvienoti ar
elektroniskās
pārnesumkārbas
vadības bloka
mirgojošu diodi "Kāja
uz pedāļa". Ar elektronisko pārnesumkārbu
motora iedarbināšanas laikā bremžu
pedālis nav nospiests.
Lietojot elektronisko pārnesumkārbu, lai iedarbinātu
motoru, nospiediet bremžu pedāli.
Ja vēlaties izslēgt stāvbremzi, nenospiežot bremžu
pedāli, šis indikators paliks iedegts.
Mirgo. Ar elektronisko pārnesumkārbu, ja
automašīnu paturēsiet ilgāku laiku
slīpumā ar gāzes pedāļa palīdzību,
sajūgs pārkarsīs. Izmantojiet bremžu pedāli un / vai elektronisko
stāvbremzi.
Signāllampiņa
StāvoklisCēlonis Darbības/ Novērojumi
1
Darbības kontrole

24
Tehniskās apkopes rādītājs
Sistēma, kas informē vadītāju par atlikušo
nobraukumu līdz nākamajai tehniskajai
apkopei atbilstoši izgatavotāja izstrādātiem
noteikumiem.
Nākamā apkope veicama pēc
3 000 km nobraukšanas
Pēc aizdedzes ieslēgšanas uz displeja
neparādās nekāda informācija par tehnisko
apkopi.
Ja līdz nākamajai tehniskajai
apkopei atlicis nobraukt no
1
000 km līdz 3 000 km
Pēc aizdedzes ieslēgšanas displejā uz 5 sekundēm
i zgaismojas uzgriežņu atslēgas simbols, kas simbolizē
automašīnas tehnisko apkopi. Nobraukuma indikators
rāda, cik kilometru atlicis līdz nākamajai tehniskajai
apkopei.
Piemērs
: līdz nākamajai tehniskajai apkopei jums
atlikuši 2 800 km.
Pēc aizdedzes ieslēgšanas 5 sekundes displejs rāda
:
5 sekundes pēc aizdedzes ieslēgšanas atslēgas
simbols nodziest. Nobraukuma rādītāja displejs
atgriežas parastajā darba režīmā. Displejā parādās
dienas un kopējā nobraukuma rādījums.
Indikatori
Šis termiņš tiek aprēķināts no brīža, kad kopējā
nobraukuma rādītājs tiek iestatīts uz nulli. To
ietekmē 2 parametri
: nobraukto km skaits un laiks,
kas pagājis kopš iepriekšējās tehniskās apkopes.
Dīzeļmotora BlueHDi versijām tiek
ņemta vērā arī motoreļ ļas stāvokļa
pasliktināšanās (atkarībā no
tirdzniecības valsts).
Darbības kontrole

25
C4-cactus_lv_Chap01_controle-de-marche_ed02-2014
Tehniskās apkopes termiņš ir
pārsniegts
Pēc aizdedzes ieslēgšanas displejā uz 5 sekundēm
atslēgas simbols mirgo, lai informētu jūs, ka
steidzami jāveic tehniskā apkope.
Piemērs
: automašīna ir nobraukusi 300 km kopš
tehniskās apkopes noteiktā termiņa.
Pēc aizdedzes ieslēgšanas 5 sekundes displejs rāda
:
Dīzeļmotora BlueHDi versijām pēc
aizdedzes ieslēgšanas šo brīdinājumu
papildina arī signāllampiņas Service
iedegšanās fiksētā režīmā.
5 sekundes pēc aizdedzes ieslēgšanas
nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā. Atslēgas simbols vēl
aizvien ir izgaismots. Atlikušais attālums var tikt izvērtēts
atkarībā no laika posma vai vadītāja
braukšanas ieradumiem.
Atslēgas simbols var iedegties, ja
jūs kopš pēdējās apskates esat
pārsnieguši tehniskās apkopes termiņu,
kas norādīts ražotāja noteiktajā apkopju
plān.
Ja līdz nākamajai tehniskajai apkopei
atlicis nobraukt mazāk par 1 000 km
Piemērs : līdz nākamajai tehniskajai apkopei
j ums atlikuši 900 km.
Pēc aizdedzes ieslēgšanas 5 sekundes displejs
rāda
:
5 sekundes pēc aizdedzes ieslēgšanas
nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā. Atslēgas simbols
vēl aizvien ir izgaismots , lai jūs informētu par
drīzumā veicamo tehnisko apkopi. BlueHDi versijām, atkarībā no
motoreļ ļas līmeņa, kas atkarīgs no
automašīnas vadīšanas apstākļiem,
servisa atslēgas signāllampiņa var
iedegties ātrāk.
1
Darbības kontrole

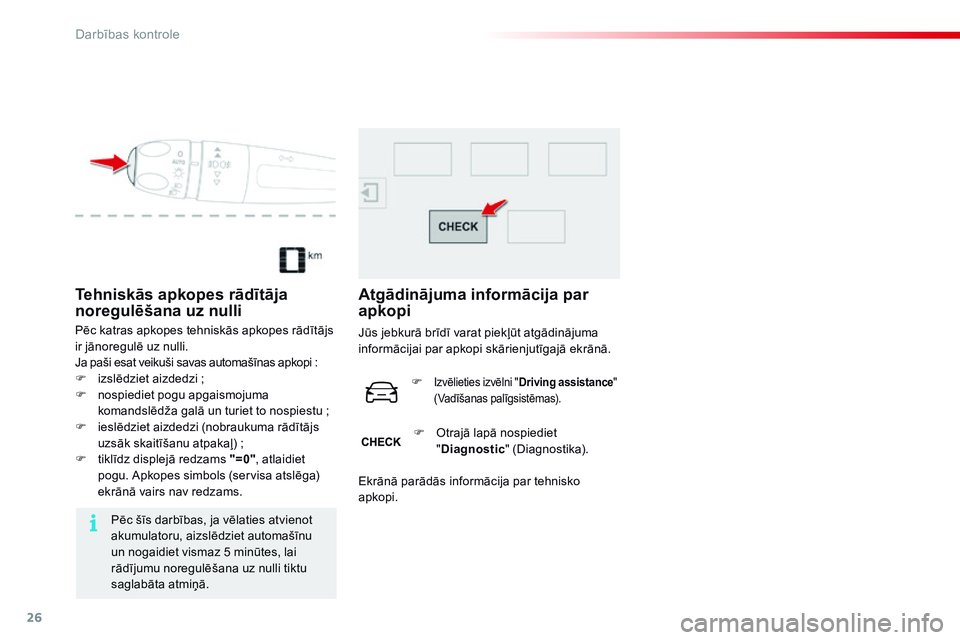

26
Tehniskās apkopes rādītāja
noregulēšana uz nulli
Pēc katras apkopes tehniskās apkopes rādītājs
ir jānoregulē uz nulli.
Ja paši esat veikuši savas automašīnas apkopi :
F

iz
slēdziet aizdedzi
;
F


n
ospiediet pogu apgaismojuma
komandslēdža galā un turiet to nospiestu
;
F

i
eslēdziet aizdedzi (nobraukuma rādītājs
uzsāk skaitīšanu atpakaļ)
;
F

t
iklīdz displejā redzams "=0" , atlaidiet
pogu. Apkopes simbols (servisa atslēga)
ekrānā vairs nav redzams.
Pēc šīs darbības, ja vēlaties atvienot
akumulatoru, aizslēdziet automašīnu
un nogaidiet vismaz 5 minūtes, lai
rādījumu noregulēšana uz nulli tiktu
saglabāta atmiņā.
Atgādinājuma informācija par
apkopi
Jūs jebkurā brīdī varat piekļūt atgādinājuma
informācijai par apkopi skārienjutīgajā ekrānā.
F

Izvēlieties izvēlni " Driving assistance "
(Vadīšanas palīgsistēmas).
F Otrajā lapā nospiediet "Diagnostic " (Diagnostika).
Ekrānā parādās informācija par tehnisko
apkopi.
Darbības kontrole

27
C4-cactus_lv_Chap01_controle-de-marche_ed02-2014
Motoreļļas līmeņa
indikators*
Versijās, kas aprīkotas ar elektronisko
indikatoru, motoreļ ļas līmeņa atbilstība uz
dažām sekundēm parādās mērinstrumentu
panelī pēc aizdedzes ieslēgšanas, un seko pēc
apkopes informācijas.
Veicot eļ ļas līmeņa pārbaudi ar mērstieni,
lai iegūtu precīzus mērījumus, automašīnai
jāatrodas uz horizontālas virsmas un
dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
Nepietiekams eļļas daudzums
To norāda paziņojums "Nepareizs eļ ļas
līmenis" mērinstrumentu panelī, ko papildina
servisa signāllampiņas iedegšanās un skaņas
signāls.
Pārbaudiet eļ ļas līmeni, izmantojot mērstieni.
Ja displeja rādījums apstiprinās, nekavējoties
papildiniet eļ ļas līmeni, lai neizraisītu dzinēja
bojājumus.
Indikatora darbības traucējumi
Par to brīdina paziņojums "Nederīgs eļ ļas
līmeņa mērījums" mērinstrumentu panelī.
Pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Skatiet sadaļu - "Līmeņu pārbaude".
* Atkarībā no aprīkojuma versijas. Gadījumā, ja elektroniskajam indikatoram
radies darbības traucējums, motoreļ ļas līmenis
vairs netiek mērīts.
Kamēr sistēma ir bojāta, motoreļ ļas līmenis
jums jāpārbauda ar manuālā mērstieņa
palīdzību motora telpā.
Skatiet sadaļu - "Līmeņu pārbaude".
1
Darbības kontrole

28

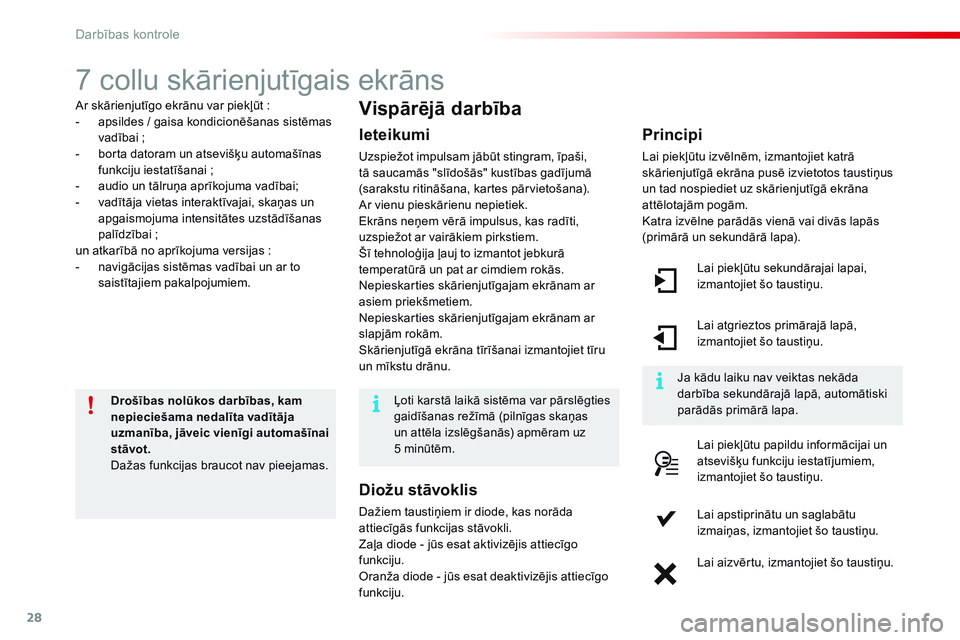

7 collu skārienjutīgais ekrāns
Ar skārienjutīgo ekrānu var piekļūt :
- a psildes / gaisa kondicionēšanas sistēmas
vadībai
;
-


b
orta datoram un atsevišķu automašīnas
funkciju iestatīšanai
;
-

a
udio un tālruņa aprīkojuma vadībai;
-

v
adītāja vietas interaktīvajai, skaņas un
apgaismojuma intensitātes uzstādīšanas
palīdzībai
;
un atkarībā no aprīkojuma versijas
:
-

n
avigācijas sistēmas vadībai un ar to
saistītajiem pakalpojumiem.
Drošības nolūkos darbības, kam
nepieciešama nedalīta vadītāja
uzmanība, jāveic vienīgi automašīnai
stāvot.
Dažas funkcijas braucot nav pieejamas.Vispārējā darbība
Ieteikumi
Uzspiežot impulsam jābūt stingram, īpaši,
tā saucamās "slīdošās" kustības gadījumā
(sarakstu ritināšana, kartes pārvietošana).
Ar vienu pieskārienu nepietiek.
Ekrāns neņem vērā impulsus, kas radīti,
uzspiežot ar vairākiem pirkstiem.
Šī tehnoloģija ļauj to izmantot jebkurā
temperatūrā un pat ar cimdiem rokās.
Nepieskarties skārienjutīgajam ekrānam ar
asiem priekšmetiem.
Nepieskarties skārienjutīgajam ekrānam ar
slapjām rokām.
Skārienjutīgā ekrāna tīrīšanai izmantojiet tīru
un mīkstu drānu. Lai piekļūtu sekundārajai lapai,
izmantojiet šo taustiņu.
Lai atgrieztos primārajā lapā,
izmantojiet šo taustiņu.
Lai piekļūtu papildu informācijai un
atsevišķu funkciju iestatījumiem,
izmantojiet šo taustiņu.
Lai apstiprinātu un saglabātu
izmaiņas, izmantojiet šo taustiņu.
Lai aizvērtu, izmantojiet šo taustiņu.
Principi
Lai piekļūtu izvēlnēm, izmantojiet katrā
skārienjutīgā ekrāna pusē izvietotos taustiņus
un tad nospiediet uz skārienjutīgā ekrāna
attēlotajām pogām.
Katra izvēlne parādās vienā vai divās lapās
(primārā un sekundārā lapa).
Ja kādu laiku nav veiktas nekāda
darbība sekundārajā lapā, automātiski
parādās primārā lapa.
Ļoti karstā laikā sistēma var pārslēgties
gaidīšanas režīmā (pilnīgas skaņas
un attēla izslēgšanās) apmēram uz
5

minūtēm.
Diožu stāvoklis
Dažiem taustiņiem ir diode, kas norāda
attiecīgās funkcijas stāvokli.
Zaļa diode - jūs esat aktivizējis attiecīgo
funkciju.
Oranža diode - jūs esat deaktivizējis attiecīgo
funkciju.
Darbības kontrole
