CITROEN C4 CACTUS 2015 Navodila Za Uporabo (in Slovenian)

129
C4-cactus_sl_Chap07_securite_ed02-2014

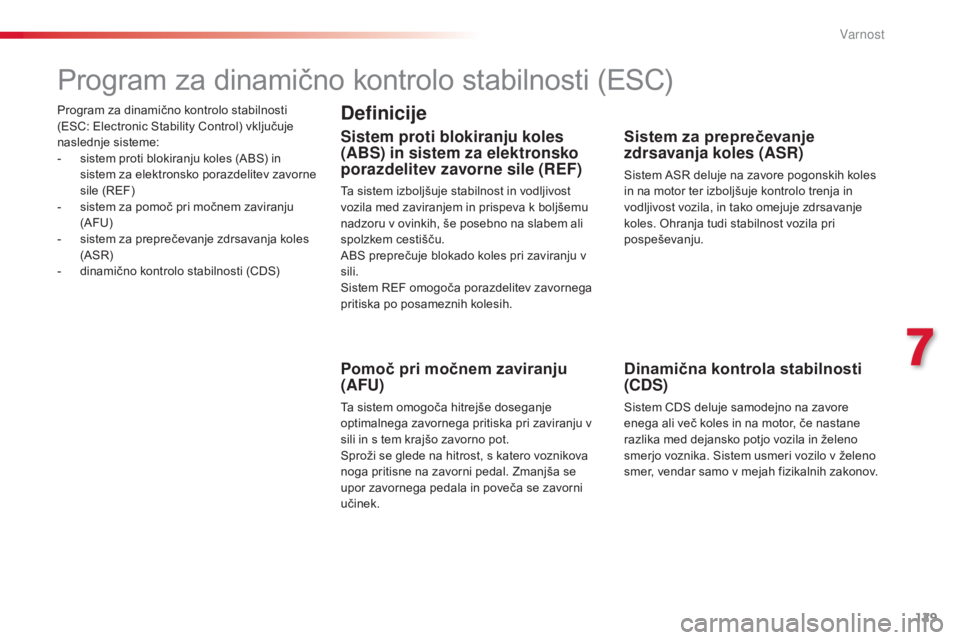

Program za dinamično kontrolo stabilnosti
(ESC: Electronic Stability Control) vključuje
naslednje sisteme:
-
s
istem proti blokiranju koles (ABS) in
sistem za elektronsko porazdelitev zavorne
sile (REF)
-

s
istem za pomoč pri močnem zaviranju
(AFU)
-

s
istem za preprečevanje zdrsavanja koles
(ASR)
-

d
inamično kontrolo stabilnosti (CDS)
Program za dinamično kontrolo stabilnosti (ESC)
Definicije
Sistem proti blokiranju koles
(ABS) in sistem za elektronsko
porazdelitev zavorne sile (REF)
Ta sistem izboljšuje stabilnost in vodljivost
vozila med zaviranjem in prispeva k boljšemu
nadzoru v ovinkih, še posebno na slabem ali
spolzkem cestišču.
ABS preprečuje blokado koles pri zaviranju v
sili.
Sistem REF omogoča porazdelitev zavornega
pritiska po posameznih kolesih.
Pomoč pri močnem zaviranju
(AFU)
Ta sistem omogoča hitrejše doseganje
optimalnega zavornega pritiska pri zaviranju v
sili in s tem krajšo zavorno pot.
Sproži se glede na hitrost, s katero voznikova
noga pritisne na zavorni pedal. Zmanjša se
upor zavornega pedala in poveča se zavorni
učinek.
Sistem za preprečevanje
zdrsavanja koles (ASR)
Sistem ASR deluje na zavore pogonskih koles
in na motor ter izboljšuje kontrolo trenja in
vodljivost vozila, in tako omejuje zdrsavanje
koles. Ohranja tudi stabilnost vozila pri
pospeševanju.
Dinamična kontrola stabilnosti
(CDS)
Sistem CDS deluje samodejno na zavore
enega ali več koles in na motor, če nastane
razlika med dejansko potjo vozila in želeno
smerjo voznika. Sistem usmeri vozilo v želeno
smer, vendar samo v mejah fizikalnih zakonov.
7
Var nost

130
C4-cactus_sl_Chap07_securite_ed02-2014
Če začne svetiti ta kontrolna lučka,
skupaj z njo pa tudi kontrolna lučka
STOP, in se pri tem oglasi zvočni
signal ter se prikaže sporočilo,
opozarjajo na nepravilno delovanje
elektronske porazdelitve zavorne sile
(REF), ki lahko onemogoči kontrolo
nad vozilom med zaviranjem.

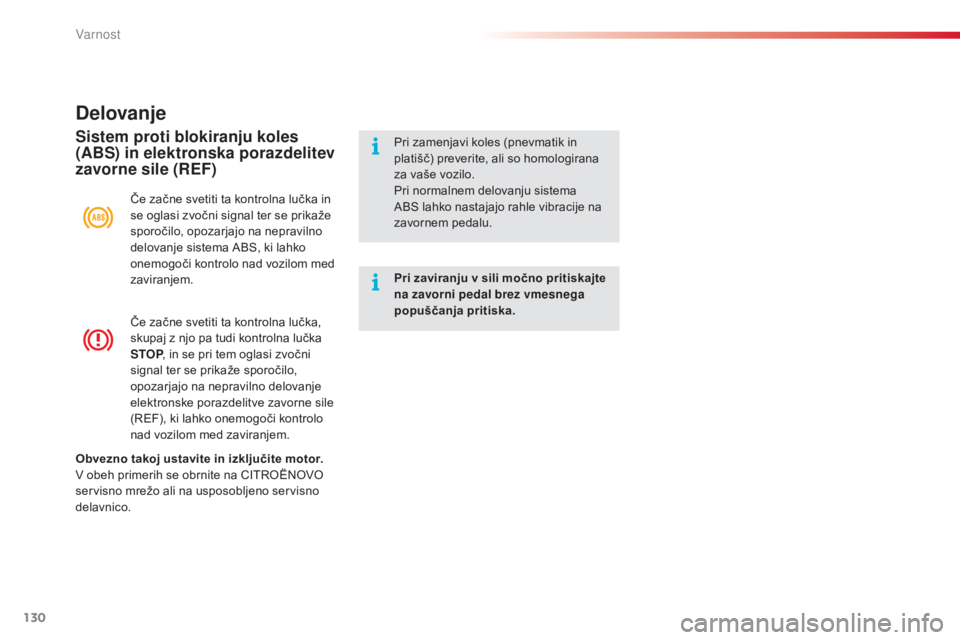

Delovanje
Če začne svetiti ta kontrolna lučka in
se oglasi zvočni signal ter se prikaže
sporočilo, opozarjajo na nepravilno
delovanje sistema ABS, ki lahko
onemogoči kontrolo nad vozilom med
zaviranjem.
Sistem proti blokiranju koles
(ABS) in elektronska porazdelitev
zavorne sile (REF)Pri zamenjavi koles (pnevmatik in
platišč) preverite, ali so homologirana
za vaše vozilo.
Pri normalnem delovanju sistema
ABS lahko nastajajo rahle vibracije na
zavornem pedalu.
Pri zaviranju v sili močno pritiskajte
na zavorni pedal brez vmesnega
popuščanja pritiska.
Obvezno takoj ustavite in izključite motor.
V obeh primerih se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico.
Var nost

131
C4-cactus_sl_Chap07_securite_ed02-2014

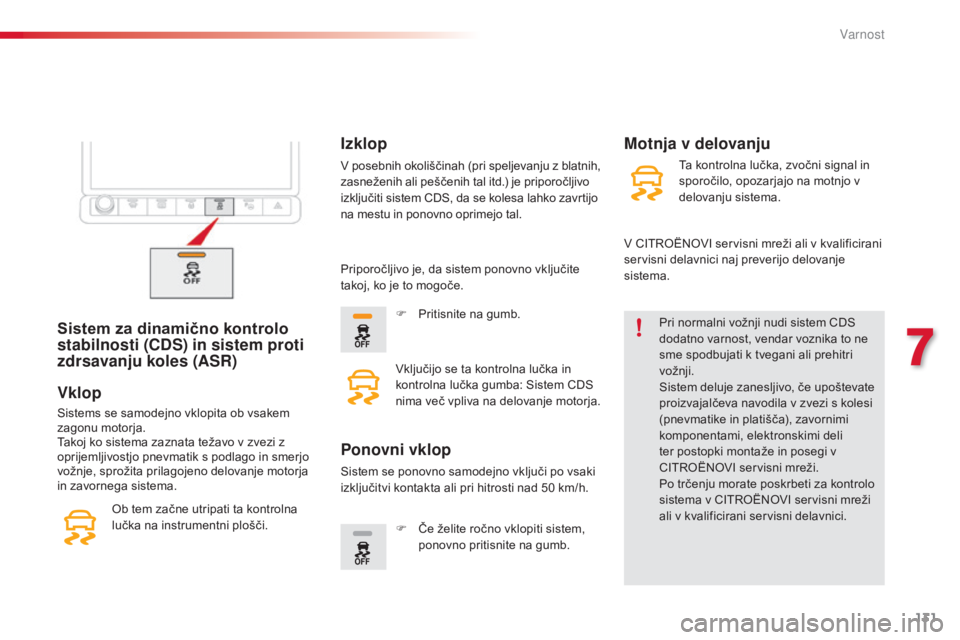

Sistem za dinamično kontrolo
stabilnosti (CDS) in sistem proti
zdrsavanju koles (ASR)Pri normalni vožnji nudi sistem CDS
dodatno varnost, vendar voznika to ne
sme spodbujati k tvegani ali prehitri
vožnji.
Sistem deluje zanesljivo, če upoštevate
proizvajalčeva navodila v zvezi s kolesi
(pnevmatike in platišča), zavornimi
komponentami, elektronskimi deli
ter postopki montaže in posegi v
CITROËNOVI servisni mreži.
Po trčenju morate poskrbeti za kontrolo
sistema v CITROËNOVI servisni mreži
ali v kvalificirani servisni delavnici.
Vklop
Sistems se samodejno vklopita ob vsakem
zagonu motorja.
Takoj ko sistema zaznata težavo v zvezi z
oprijemljivostjo pnevmatik s podlago in smerjo
vožnje, sprožita prilagojeno delovanje motorja
in zavornega sistema.
Izklop
V posebnih okoliščinah (pri speljevanju z blatnih,
zasneženih ali peščenih tal itd.) je priporočljivo
izključiti sistem CDS, da se kolesa lahko zavrtijo
na mestu in ponovno oprimejo tal.
Ob tem začne utripati ta kontrolna
lučka na instrumentni plošči.
Motnja v delovanju
Priporočljivo je, da sistem ponovno vključite
takoj, ko je to mogoče. F

P
ritisnite na gumb.
Vključijo se ta kontrolna lučka in
kontrolna lučka gumba: Sistem CDS
nima več vpliva na delovanje motorja.
Ponovni vklop
Sistem se ponovno samodejno vključi po vsaki
izključitvi kontakta ali pri hitrosti nad 50 km/h.
F

Č
e želite ročno vklopiti sistem,
ponovno pritisnite na gumb. Ta kontrolna lučka, zvočni signal in
sporočilo, opozarjajo na motnjo v
delovanju sistema.
V CITROËNOVI servisni mreži ali v kvalificirani
servisni delavnici naj preverijo delovanje
sistema.
7
Var nost

132
C4-cactus_sl_Chap07_securite_ed02-2014

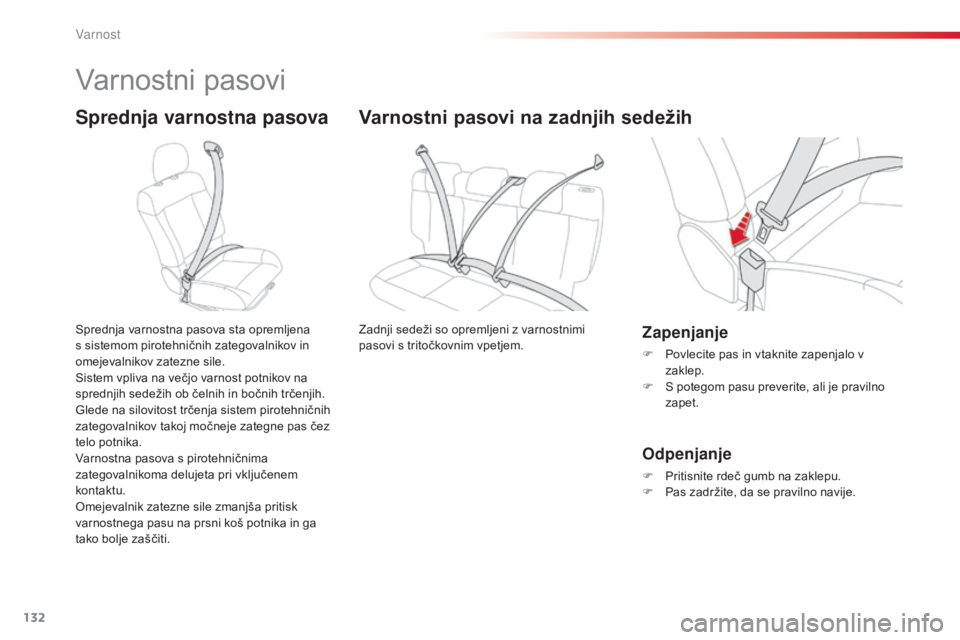

Varnostni pasovi
Sprednja varnostna pasova
Sprednja varnostna pasova sta opremljena
s sistemom pirotehničnih zategovalnikov in
omejevalnikov zatezne sile.
Sistem vpliva na večjo varnost potnikov na
sprednjih sedežih ob čelnih in bočnih trčenjih.
Glede na silovitost trčenja sistem pirotehničnih
zategovalnikov takoj močneje zategne pas čez
telo potnika.
Varnostna pasova s pirotehničnima
zategovalnikoma delujeta pri vključenem
kontaktu.
Omejevalnik zatezne sile zmanjša pritisk
varnostnega pasu na prsni koš potnika in ga
tako bolje zaščiti.Zapenjanje
F Povlecite pas in vtaknite zapenjalo v zaklep.
F

S p
otegom pasu preverite, ali je pravilno
zapet.
Odpenjanje
F Pritisnite rdeč gumb na zaklepu.
F P as zadržite, da se pravilno navije.
Varnostni pasovi na zadnjih sedežih
Zadnji sedeži so opremljeni z varnostnimi
pasovi s tritočkovnim vpetjem.
Var nost

133
C4-cactus_sl_Chap07_securite_ed02-2014
Če je hitrost vozila višja od 20 km/h,
k ontrolna lučka dve minuti utripa,
sočasno pa se oglaša zvočni signal.
Po dveh minutah ostane kontrolna
lučka vklopljena, dokler voznik
ali potnik na prednjem sedežu ne
pripne(-ta) varnostnega pasu.
Kontrolna lučka za nepripet/
odpet varnostni pas Kontrolne lučke prednjih
varnostnih pasov
Ob vključenem kontaktu zasveti
kontrolna lučka 1
n a instrumentni
plošči, ustrezna kontrolna lučka ( 2

i
n 3)
pa zasveti rdeče na prikazovalniku
kontrolnih lučk varnostnih pasov
in varnostne blazine prednjega
sopotnika, kadar voznik in/ali prednji
sopotnik ne pripneta ali odpneta
varnostni pas.
1.
K

ontrolna lučka za nepripet /odpet prednji
varnostni pas, na instrumentni plošči
2.
K

ontrolna lučka sprednjega levega pasu
3.
K

ontrolna lučka sprednjega desnega pasu
4.
K

ontrolna lučka zadnjega desnega pasu
5.
K

ontrolna lučka zadnjega srednjega pasu
6.
K

ontrolna lučka zadnjega levega pasu
Kontrolne lučke zadnjih
varnostnih pasov
Če eden ali več potnikov zadaj
odpnejo varnostni pas, zasveti
v rdeči barvi ustrezna kontrolna
lučka (od 4 do 6) na prikazovalniku
kontrolnih lučk za varnostne pasove
in čelno varnostno blazino prednjega
sopotnika.
7
Var nost

134
C4-cactus_sl_Chap07_securite_ed02-2014

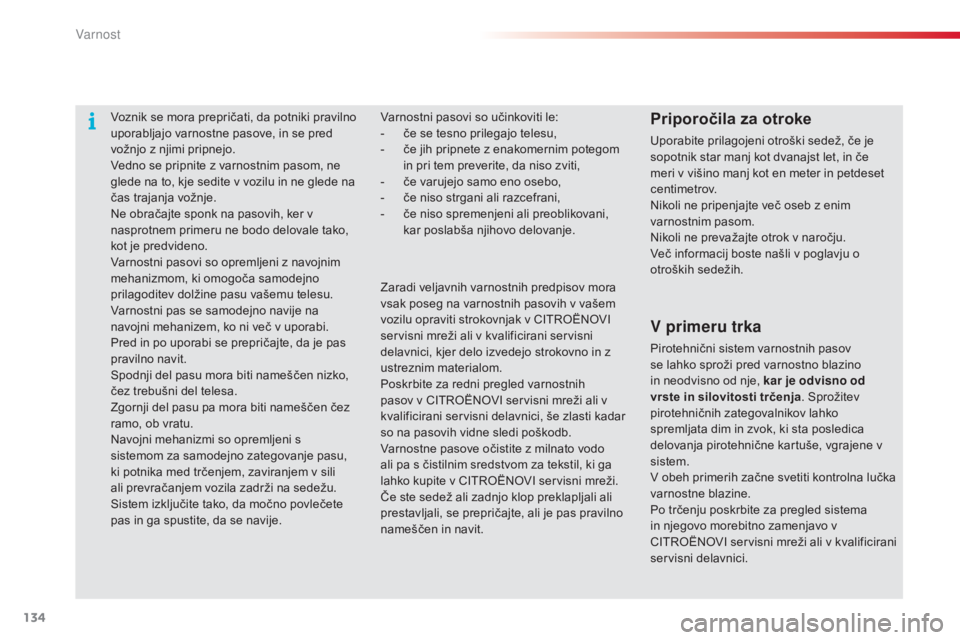

Voznik se mora prepričati, da potniki pravilno
uporabljajo varnostne pasove, in se pred
vožnjo z njimi pripnejo.
Vedno se pripnite z varnostnim pasom, ne
glede na to, kje sedite v vozilu in ne glede na
čas trajanja vožnje.
Ne obračajte sponk na pasovih, ker v
nasprotnem primeru ne bodo delovale tako,
kot je predvideno.
Varnostni pasovi so opremljeni z navojnim
mehanizmom, ki omogoča samodejno
prilagoditev dolžine pasu vašemu telesu.
Varnostni pas se samodejno navije na
navojni mehanizem, ko ni več v uporabi.
Pred in po uporabi se prepričajte, da je pas
pravilno navit.
Spodnji del pasu mora biti nameščen nizko,
čez trebušni del telesa.
Zgornji del pasu pa mora biti nameščen čez
ramo, ob vratu.
Navojni mehanizmi so opremljeni s
sistemom za samodejno zategovanje pasu,
ki potnika med trčenjem, zaviranjem v sili
ali prevračanjem vozila zadrži na sedežu.
Sistem izključite tako, da močno povlečete
pas in ga spustite, da se navije.Priporočila za otroke
Uporabite prilagojeni otroški sedež, če je
sopotnik star manj kot dvanajst let, in če
meri v višino manj kot en meter in petdeset
centimetrov.
Nikoli ne pripenjajte več oseb z enim
varnostnim pasom.
Nikoli ne prevažajte otrok v naročju.
Več informacij boste našli v poglavju o
otroških sedežih.
Varnostni pasovi so učinkoviti le:
-
č
e se tesno prilegajo telesu,
-
č
e jih pripnete z enakomernim potegom
in pri tem preverite, da niso zviti,
-

č

e varujejo samo eno osebo,
-

č

e niso strgani ali razcefrani,
-

č

e niso spremenjeni ali preoblikovani,
kar poslabša njihovo delovanje.
V primeru trka
Pirotehnični sistem varnostnih pasov
se lahko sproži pred varnostno blazino
in neodvisno od nje, kar je odvisno od
vrste in silovitosti trčenja . Sprožitev
pirotehničnih zategovalnikov lahko
spremljata dim in zvok, ki sta posledica
delovanja pirotehnične kartuše, vgrajene v
sistem.
V obeh primerih začne svetiti kontrolna lučka
varnostne blazine.
Po trčenju poskrbite za pregled sistema
in njegovo morebitno zamenjavo v
CITROËNOVI servisni mreži ali v kvalificirani
servisni delavnici.
Zaradi veljavnih varnostnih predpisov mora
vsak poseg na varnostnih pasovih v vašem
vozilu opraviti strokovnjak v CITROËNOVI
servisni mreži ali v kvalificirani servisni
delavnici, kjer delo izvedejo strokovno in z
ustreznim materialom.
Poskrbite za redni pregled varnostnih
pasov v CITROËNOVI servisni mreži ali v
kvalificirani servisni delavnici, še zlasti kadar
so na pasovih vidne sledi poškodb.
Varnostne pasove očistite z milnato vodo
ali pa s čistilnim sredstvom za tekstil, ki ga
lahko kupite v CITROËNOVI servisni mreži.
Če ste sedež ali zadnjo klop preklapljali ali
prestavljali, se prepričajte, ali je pas pravilno
nameščen in navit.
Var nost

135
C4-cactus_sl_Chap07_securite_ed02-2014

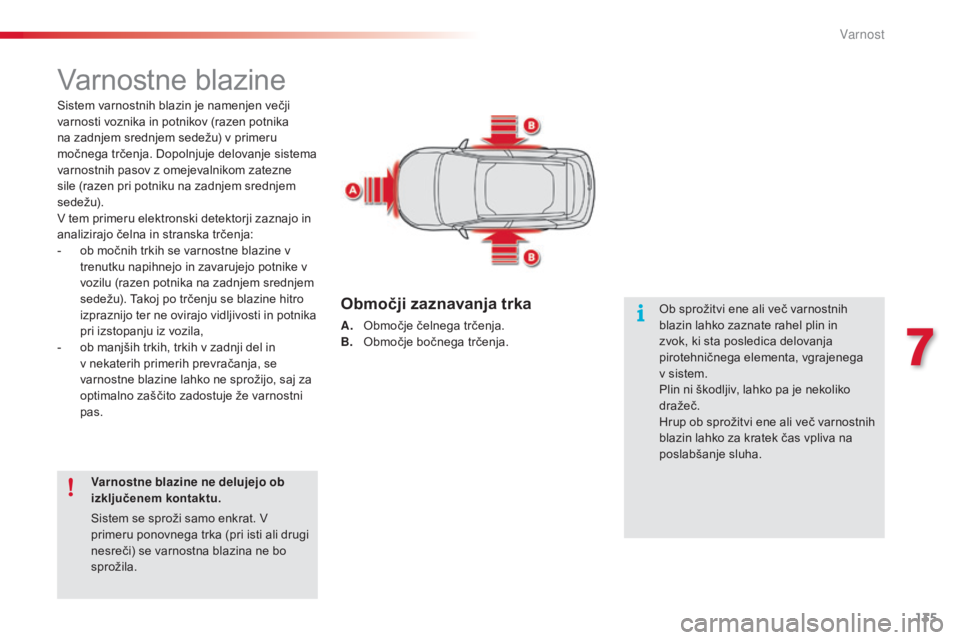

Varnostne blazine
Sistem varnostnih blazin je namenjen večji
varnosti voznika in potnikov (razen potnika
na zadnjem srednjem sedežu) v primeru
močnega trčenja. Dopolnjuje delovanje sistema
varnostnih pasov z omejevalnikom zatezne
sile (razen pri potniku na zadnjem srednjem
s e d e ž u).
V tem primeru elektronski detektorji zaznajo in
analizirajo čelna in stranska trčenja:
-
o
b močnih trkih se varnostne blazine v
trenutku napihnejo in zavarujejo potnike v
vozilu (razen potnika na zadnjem srednjem
sedežu). Takoj po trčenju se blazine hitro
izpraznijo ter ne ovirajo vidljivosti in potnika
pri izstopanju iz vozila,
-

o
b manjših trkih, trkih v zadnji del in
v nekaterih primerih prevračanja, se
varnostne blazine lahko ne sprožijo, saj za
optimalno zaščito zadostuje že varnostni
pas.
Varnostne blazine ne delujejo ob
izključenem kontaktu.
Sistem se sproži samo enkrat. V
primeru ponovnega trka (pri isti ali drugi
nesreči) se varnostna blazina ne bo
sprožila. Ob sprožitvi ene ali več varnostnih
blazin lahko zaznate rahel plin in
zvok, ki sta posledica delovanja
pirotehničnega elementa, vgrajenega
v sistem.
Plin ni škodljiv, lahko pa je nekoliko
dražeč.
Hrup ob sprožitvi ene ali več varnostnih
blazin lahko za kratek čas vpliva na
poslabšanje sluha.
Območji zaznavanja trka
A. Območje čelnega trčenja.
B. O
bmočje bočnega trčenja.
7
Var nost

136
C4-cactus_sl_Chap07_securite_ed02-2014

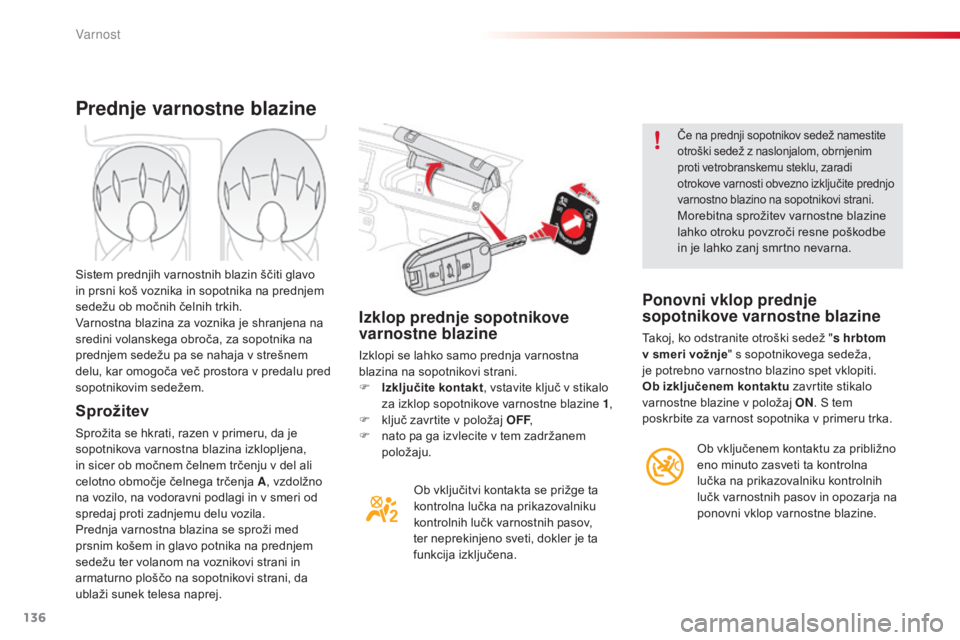

Izklop prednje sopotnikove
varnostne blazine
Izklopi se lahko samo prednja varnostna
blazina na sopotnikovi strani.
F
I
zključite kontakt , vstavite ključ v stikalo
za izklop sopotnikove varnostne blazine 1 ,
F

k
ljuč zavrtite v položaj OFF ,
F

n
ato pa ga izvlecite v tem zadržanem
položaju.
Ob vključitvi kontakta se prižge ta
kontrolna lučka na prikazovalniku
kontrolnih lučk varnostnih pasov,
ter neprekinjeno sveti, dokler je ta
funkcija izključena.
Če na prednji sopotnikov sedež namestite
otroški sedež z naslonjalom, obrnjenim
proti vetrobranskemu steklu, zaradi
otrokove varnosti obvezno izključite prednjo
varnostno blazino na sopotnikovi strani.
Morebitna sprožitev varnostne blazine
lahko otroku povzroči resne poškodbe
in je lahko zanj smrtno nevarna.
Ponovni vklop prednje
sopotnikove varnostne blazine
Takoj, ko odstranite otroški sedež " s hrbtom
v smeri vožnje " s sopotnikovega sedeža,
je potrebno varnostno blazino spet vklopiti.
Ob izključenem kontaktu zavrtite stikalo
varnostne blazine v položaj ON . S tem
poskrbite za varnost sopotnika v primeru trka.
Prednje varnostne blazine
Sprožitev
Sprožita se hkrati, razen v primeru, da je
sopotnikova varnostna blazina izklopljena,
in sicer ob močnem čelnem trčenju v del ali
celotno območje čelnega trčenja A , vzdolžno
na vozilo, na vodoravni podlagi in v smeri od
spredaj proti zadnjemu delu vozila.
Prednja varnostna blazina se sproži med
prsnim košem in glavo potnika na prednjem
sedežu ter volanom na voznikovi strani in
armaturno ploščo na sopotnikovi strani, da
ublaži sunek telesa naprej. Sistem prednjih varnostnih blazin ščiti glavo
in prsni koš voznika in sopotnika na prednjem
sedežu ob močnih čelnih trkih.
Varnostna blazina za voznika je shranjena na
sredini volanskega obroča, za sopotnika na
prednjem sedežu pa se nahaja v strešnem
delu, kar omogoča več prostora v predalu pred
sopotnikovim sedežem.
Ob vključenem kontaktu za približno
eno minuto zasveti ta kontrolna
lučka na prikazovalniku kontrolnih
lučk varnostnih pasov in opozarja na
ponovni vklop varnostne blazine.
Var nost

137
C4-cactus_sl_Chap07_securite_ed02-2014
Če ta lučka utripa, se obrnite na
CITROËNOVO servisno mrežo ali
na kvalificirano servisno delavnico.
Lahko se zgodi, da se ob močnem
trčenju prednja sopotnikova
varnostna blazina ne bo sprožila.

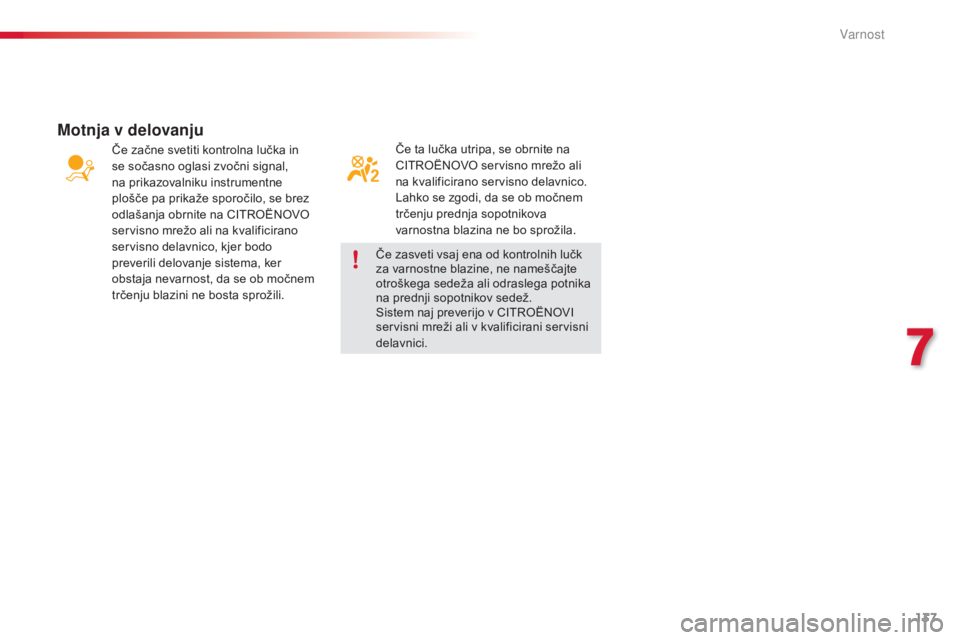

Motnja v delovanju
Če začne svetiti kontrolna lučka in
se sočasno oglasi zvočni signal,
na prikazovalniku instrumentne
plošče pa prikaže sporočilo, se brez
odlašanja obrnite na CITROËNOVO
servisno mrežo ali na kvalificirano
servisno delavnico, kjer bodo
preverili delovanje sistema, ker
obstaja nevarnost, da se ob močnem
trčenju blazini ne bosta sprožili.Če zasveti vsaj ena od kontrolnih lučk
za varnostne blazine, ne nameščajte
otroškega sedeža ali odraslega potnika
na prednji sopotnikov sedež.
Sistem naj preverijo v CITROËNOVI
servisni mreži ali v kvalificirani servisni
delavnici.
7
Var nost

138
C4-cactus_sl_Chap07_securite_ed02-2014

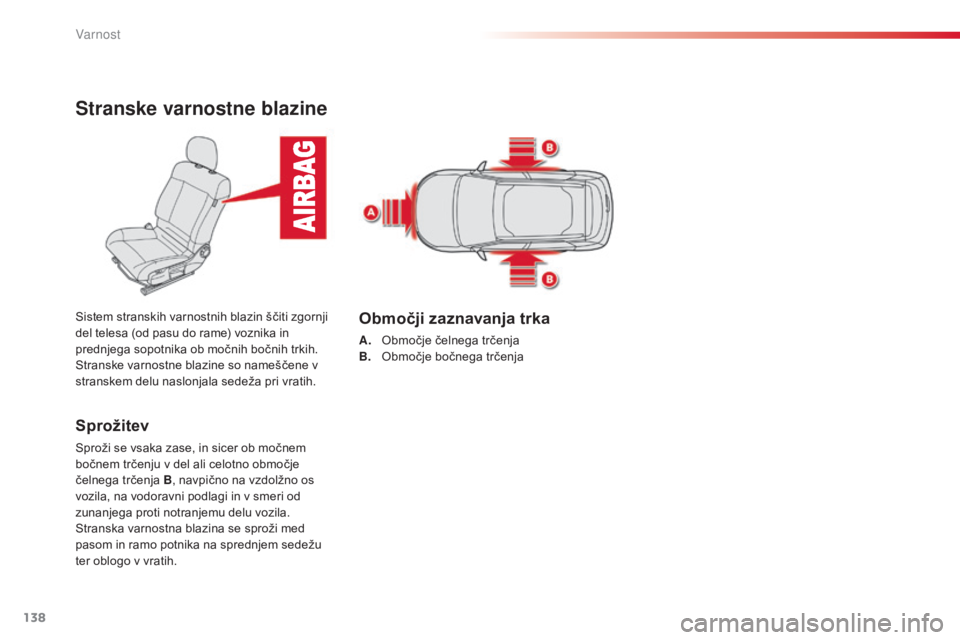

Stranske varnostne blazine
Sprožitev
Sproži se vsaka zase, in sicer ob močnem
bočnem trčenju v del ali celotno območje
čelnega trčenja B, navpično na vzdolžno os
vozila, na vodoravni podlagi in v smeri od
zunanjega proti notranjemu delu vozila.
Stranska varnostna blazina se sproži med
pasom in ramo potnika na sprednjem sedežu
ter oblogo v vratih. Sistem stranskih varnostnih blazin ščiti zgornji
del telesa (od pasu do rame) voznika in
prednjega sopotnika ob močnih bočnih trkih.
Stranske varnostne blazine so nameščene v
stranskem delu naslonjala sedeža pri vratih.
Območji zaznavanja trka
A. Območje čelnega trčenja
B. O bmočje bočnega trčenja
Var nost
