CITROEN C4 CACTUS 2015 Návod na použití (in Czech)

179
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

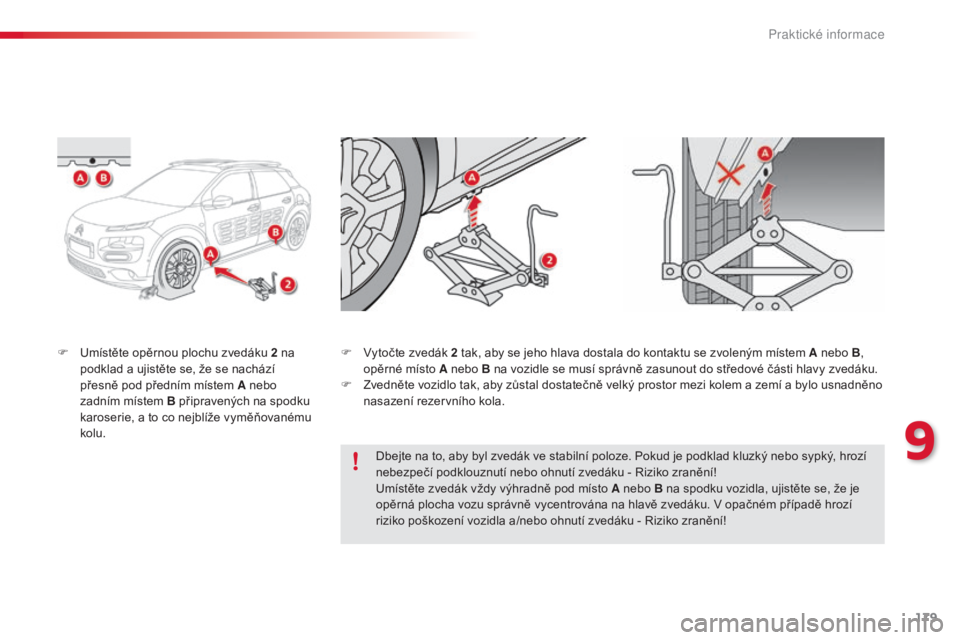

F umístěte opěrnou plochu zvedáku 2 na
podklad a ujistěte se, že se nachází
přesně pod předním místem A nebo
zadním místem B připravených na spodku
karoserie, a to co nejblíže vyměňovanému
kolu. F
vy točte zvedák 2 tak, aby se jeho hlava dostala do kontaktu se zvoleným místem A nebo B
,
opěrné místo A nebo B na vozidle se musí správně zasunout do středové části hlavy zvedáku.
F

Z
vedněte vozidlo tak, aby zůstal dostatečně velký prostor mezi kolem a zemí a bylo usnadněno
nasazení rezervního kola.
Dbejte na to, aby byl zvedák ve stabilní poloze. Pokud je podklad kluzký nebo sypký, hrozí
nebezpečí podklouznutí nebo ohnutí zvedáku -
r
i
ziko zranění!
um

ístěte zvedák vždy výhradně pod místo A nebo B na spodku vozidla, ujistěte se, že je
opěrná plocha vozu správně vycentrována na hlavě zvedáku.
v opačném případě hrozí
riziko poškození vozidla a/nebo ohnutí zvedáku -
r
i
ziko zranění!
9
Praktick

180
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

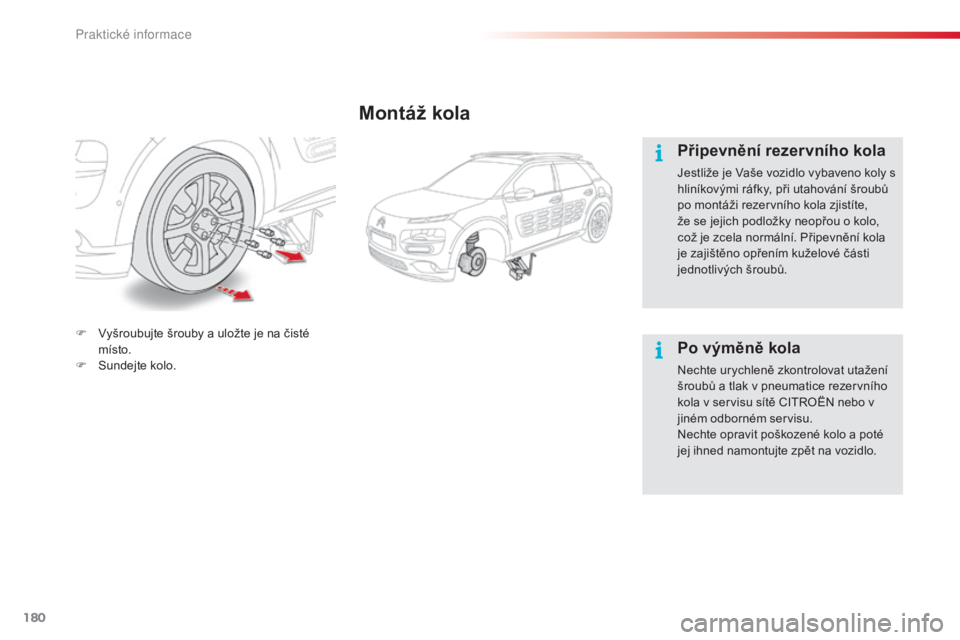

Montáž kola
Připevnění rezervního kola
Jestliže je vaše vozidlo vybaveno koly s
hliníkovými ráfky, při utahování šroubů
po montáži rezervního kola zjistíte,
že se jejich podložky neopřou o kolo,
což je zcela normální. Připevnění kola
je zajištěno opřením kuželové části
jednotlivých šroubů.
Po výměně kola
Nechte urychleně zkontrolovat utažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě C
i

tro
Ë
N nebo v
jiném odborném servisu.
Nechte opravit poškozené kolo a poté
jej ihned namontujte zpět na vozidlo.
F
v
y

šroubujte šrouby a uložte je na čisté
místo.
F
S
undejte kolo.
Pr

181
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

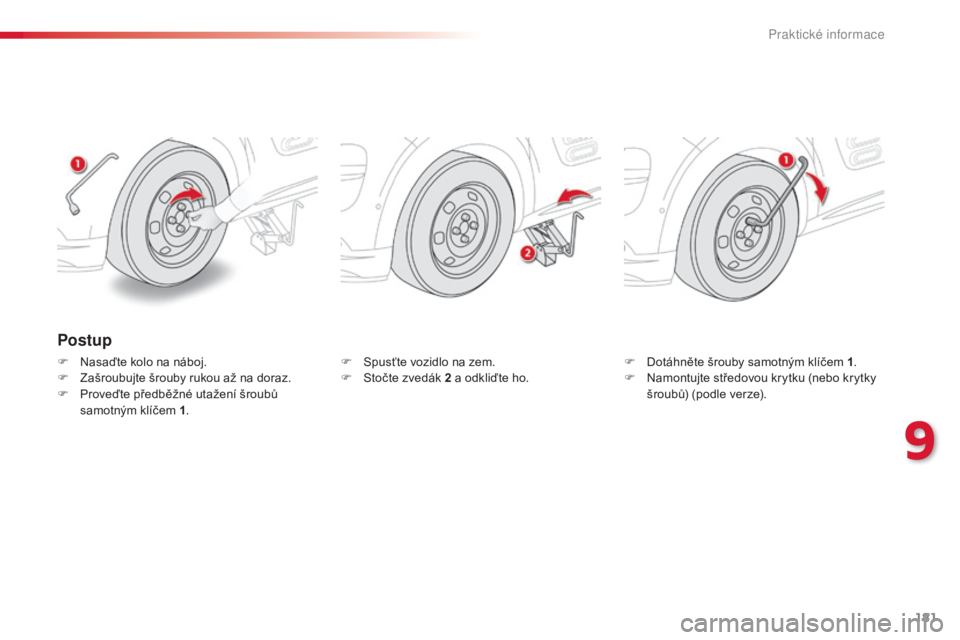

Postup
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F

P
roveďte předběžné utažení šroubů
samotným klíčem 1 . F
S pusťte vozidlo na zem.
F S točte zvedák 2 a odkliďte ho.F
D otáhněte šrouby samotným klíčem 1
.
F N amontujte středovou krytku (nebo krytky
šroubů) (podle verze).
9
Praktick

182
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

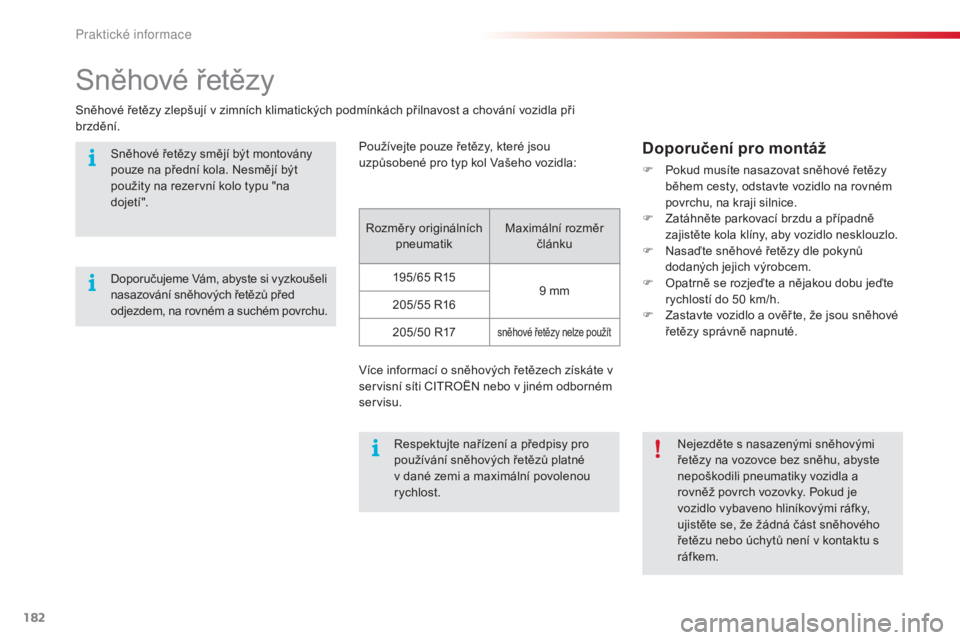

Sněhové řetězy
Sněhové řetězy zlepšují v zimních klimatických podmínkách přilnavost a chování vozidla při
brzdění.Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol
v
a
šeho vozidla:
ro

změry originálních pneumatik Maximální rozměr
článku
195/65
r
1
59
mm
205/55
r
1
6
205/50
r
1
7
sněhové řetězy nelze použít
více informací o sněhových řetězech získáte v
servisní síti CitroË N nebo v jiném odborném
servisu.
Doporučení pro montáž
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F
o
p
atrně se rozjeďte a nějakou dobu jeďte
rychlostí do 50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
re

spektujte nařízení a předpisy pro
používání sněhových řetězů platné
v dané zemi a maximální povolenou
rychlost.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být
použity na rezervní kolo typu "na
dojetí ".
Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a
rovněž povrch vozovky. Pokud je
vozidlo vybaveno hliníkovými ráfky,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v kontaktu s
ráfkem.
Doporučujeme
v
á

m, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Pr

183
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

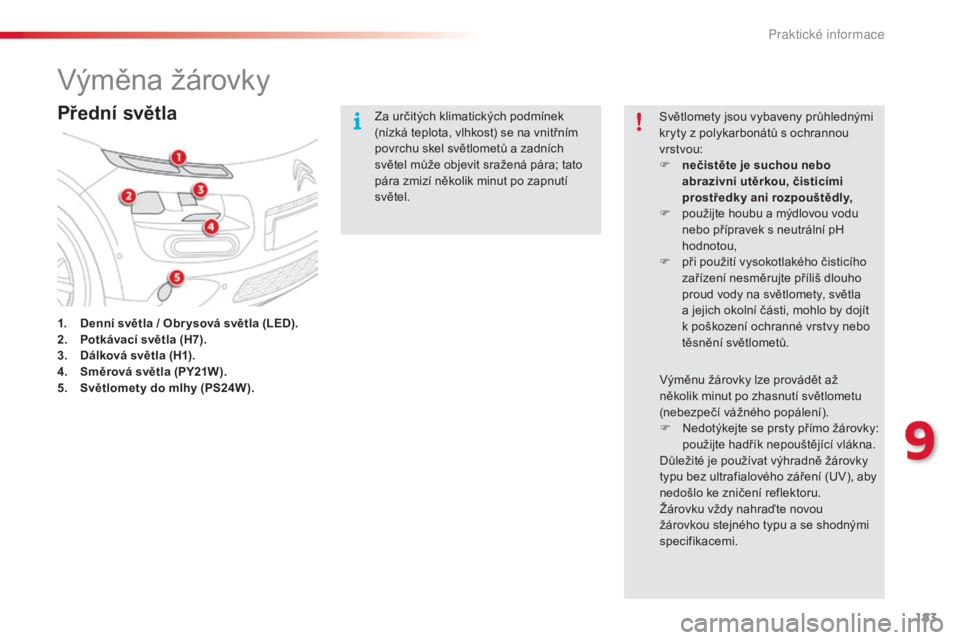

výměna žárovky
Přední světla
1. Denní světla / Obr ysová světla (LED).
2. Potkávací světla (H7).
3.
D

álková světla (H1).
4.
S

měrová světla (PY21W).
5.
S

větlomety do mlhy (PS24W). Za určitých klimatických podmínek
(nízká teplota, vlhkost) se na vnitřním
povrchu skel světlometů a zadních
světel může objevit sražená pára; tato
pára zmizí několik minut po zapnutí
světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F
n
ečistěte je suchou nebo
abrazivní utěrkou, čisticími
prostředky ani rozpouštědly,
F
p
oužijte houbu a mýdlovou vodu
nebo přípravek s neutrální pH
hodnotou,
F
p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
vý

měnu žárovky lze provádět až
několik minut po zhasnutí světlometu
(nebezpečí vážného popálení).
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
typu bez ultrafialového záření (
u

v
)
, aby
nedošlo ke zničení reflektoru.
žá

rovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi.
9
Pr

184
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

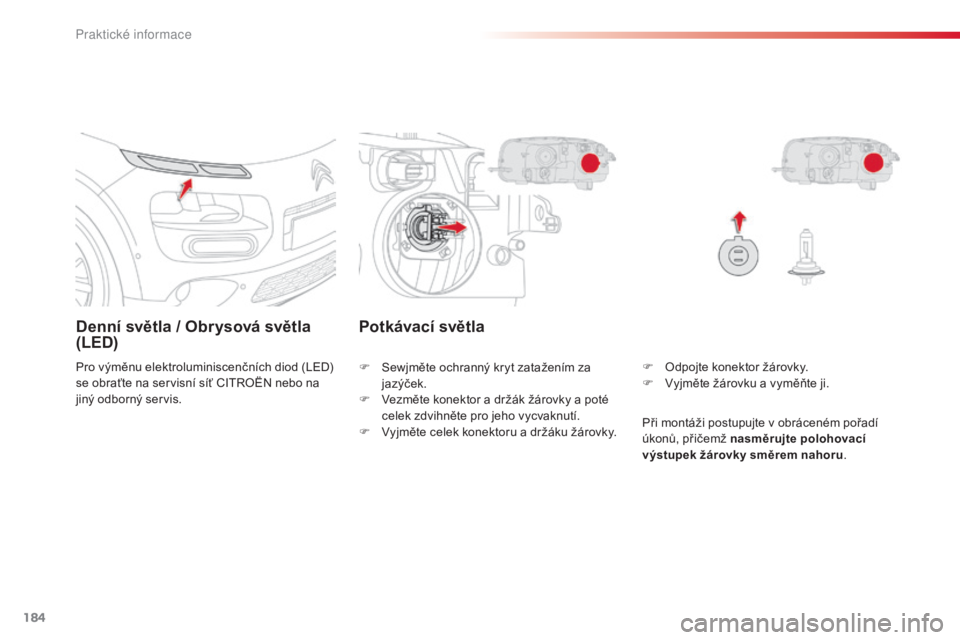

Denní světla / Obrysová světla
(LED)
Pro výměnu elektroluminiscenčních diod (leD )
se obraťte na servisní síť Ci troË N nebo na
jiný odborný servis. F
od pojte konektor žárovky.
F
v
y
jměte žárovku a vyměňte ji.
Potkávací světla
F Sewjměte ochranný kryt zatažením za jazýček.
F
v
e
změte konektor a držák žárovky a poté
celek zdvihněte pro jeho vycvaknutí.
F
v
y
jměte celek konektoru a držáku žárovky. Při montáži postupujte v obráceném pořadí
úkonů, přičemž nasměrujte polohovací
výstupek žárovky směrem nahoru
.
Pr

185
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

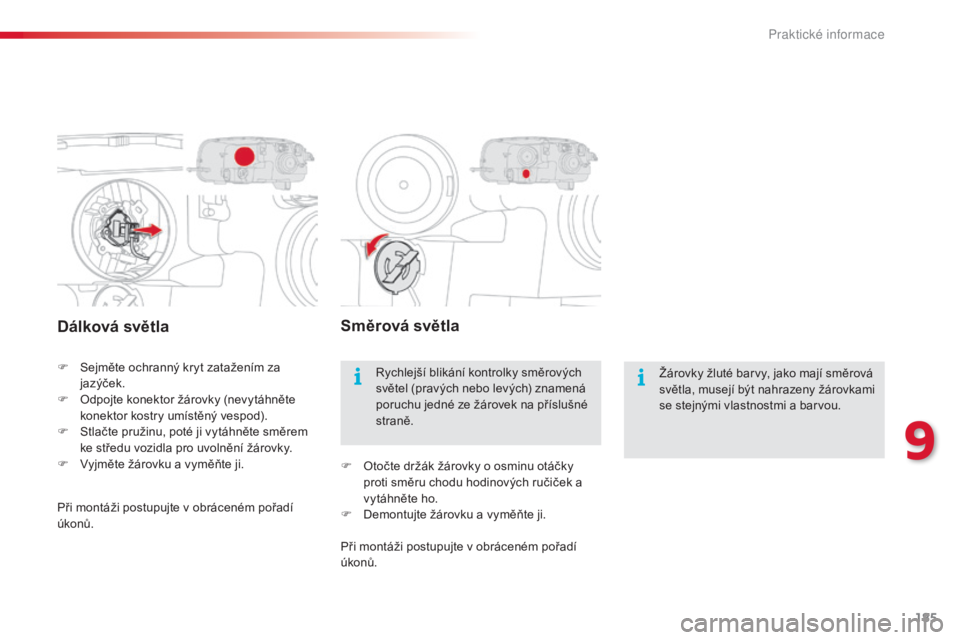

Dálková světla
F Sejměte ochranný kryt zatažením za jazýček.
F
o
d
pojte konektor žárovky (nevytáhněte
konektor kostry umístěný vespod).
F

S
tlačte pružinu, poté ji vytáhněte směrem
ke středu vozidla pro uvolnění žárovky.
F
v
y
jměte žárovku a vyměňte ji.
Směrová světla
žárovky žluté barvy, jako mají směrová
světla, musejí být nahrazeny žárovkami
se stejnými vlastnostmi a barvou.ryc
hlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
F
o
t

očte držák žárovky o osminu otáčky
proti směru chodu hodinových ručiček a
vytáhněte ho.
F

D

emontujte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
Při montáži postupujte v obráceném pořadí
úkonů.
9
Pr

186
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

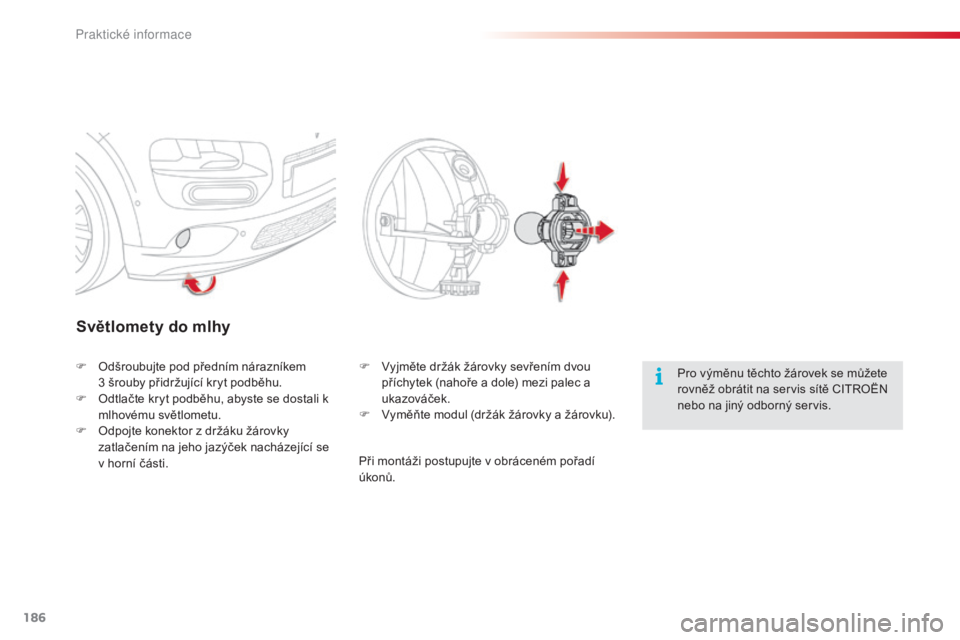

Světlomety do mlhy
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě CitroË N
nebo na jiný odborný servis.
F
od
šroubujte pod předním nárazníkem
3

šrouby přidržující kryt podběhu.
F
o
d

tlačte kryt podběhu, abyste se dostali k
mlhovému světlometu.
F
o
d

pojte konektor z držáku žárovky
zatlačením na jeho jazýček nacházející se
v horní části. F
vy
jměte držák žárovky sevřením dvou
příchytek (nahoře a dole) mezi palec a
ukazováček.
F
v
y

měňte modul (držák žárovky a žárovku).
Při montáži postupujte v obráceném pořadí
úkonů.
Pr

187
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

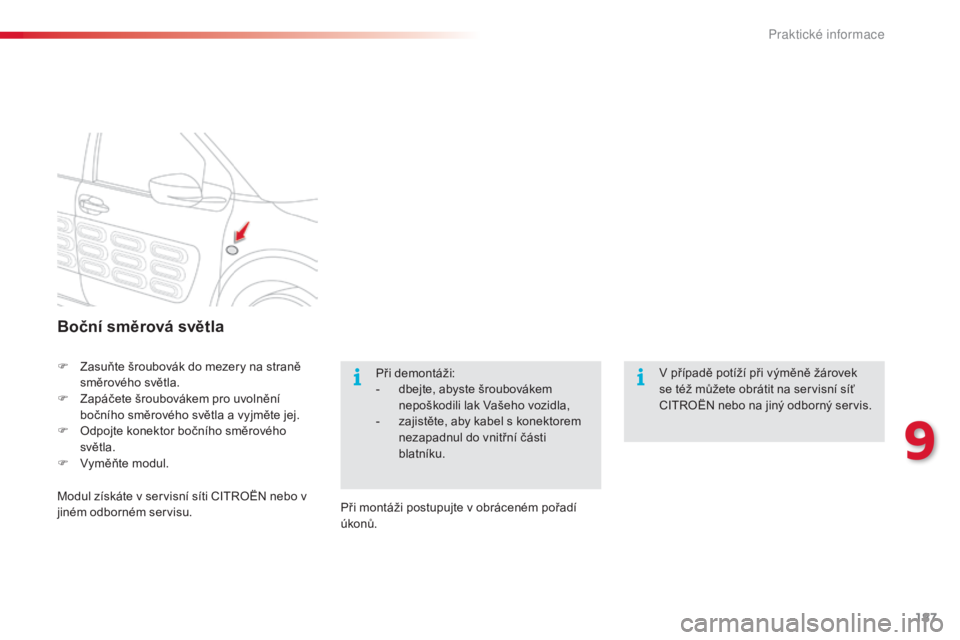

Boční směrová světla
F Zasuňte šroubovák do mezery na straně směrového světla.
F

Z
apáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
F
o
d
pojte konektor bočního směrového
světla.
F
v yměňte modul.
Modul získáte v servisní síti C
i

tro
Ë
N nebo v
jiném odborném servisu. Při montáži postupujte v obráceném pořadí
úkonů.Při demontáži:
-

d
bejte, abyste šroubovákem
nepoškodili lak
v
a
šeho vozidla,
-

z
ajistěte, aby kabel s konektorem
nezapadnul do vnitřní části
blatníku.v případě potíží při výměně žárovek
se též můžete obrátit na servisní síť
C
i

tro
Ë
N nebo na jiný odborný servis.
9
Pr

188
C4-cactus_cs_Chap09_info-pratiques_ed02-2014

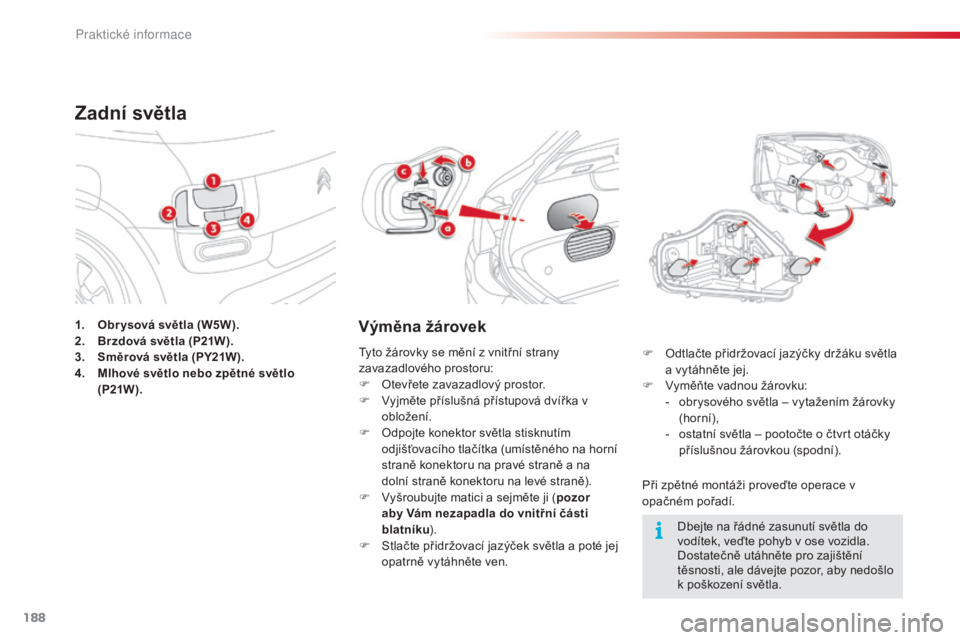

1. Obr ysová světla (W5W).
2. B rzdová světla (P21W).
3.
S

měrová světla (PY21W).
4.
M

lhové světlo nebo zpětné světlo
(P21W ).
Zadní světla
Výměna žárovek
Při zpětné montáži proveďte operace v
opačném pořadí. F o
d
tlačte přidržovací jazýčky držáku světla
a vytáhněte jej.
F v
y
měňte vadnou žárovku:
-
o
brysového světla – vytažením žárovky
(horní),
-
o
statní světla – pootočte o čtvrt otáčky
příslušnou žárovkou (spodní).
ty

to žárovky se mění z vnitřní strany
zavazadlového prostoru:
F
o
t

evřete zavazadlový prostor.
F
v
y

jměte příslušná přístupová dvířka v
obložení.
F
o
d

pojte konektor světla stisknutím
odjišťovacího tlačítka (umístěného na horní
straně konektoru na pravé straně a na
dolní straně konektoru na levé straně).
F
vy
šroubujte matici a sejměte ji ( pozor
aby Vám nezapadla do vnitřní části
blatníku ).
F

S

tlačte přidržovací jazýček světla a poté jej
opatrně vytáhněte ven. Dbejte na řádné zasunutí světla do
vodítek, veďte pohyb v ose vozidla.
Dostatečně utáhněte pro zajištění
těsnosti, ale dávejte pozor, aby nedošlo
k poškození světla.
