KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Additiv AdBlue
®
(Diesel BlueHDi)ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen
600 km und 2400 km. Füllen Sie das Additiv AdBlue® rasch wieder auf:
wenden Sie sich an das CITROËN-Händlernetz oder
an eine qualifizierte Fachwerkstatt oder führen Sie
diese Arbeit selbst aus.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal
und einer Meldung
über die ReichweiteDie Reichweite beträgt zwischen
0

km und 600 km. Füllen Sie unbedingt
das Additiv AdBlue
® wieder
auf, um eine Panne zu verhindern : wenden Sie
sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt oder führen Sie diese
Arbeit selbst aus.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal
und einer Meldung, die
das Starten untersagt Der Behälter des Additivs AdBlue
®
ist leer: die vorgeschriebene
Wegfahrsperre verhindert das
erneute Starten des Motors.Um den Motor wieder starten zu können, müssen Sie
unbedingt das Additiv AdBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
Es ist unbedingt erforderlich eine AdBlue
®-Mindestmenge
von 3,8 Litern in den Additivbehälter einzufüllen.
Zum Nachfüllen oder für weitere Informationen zum Additiv AdBlue® siehe entsprechende Rubrik.
1
Bordinstrumente

20
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015
KontrollleuchteZustandUrsache Aktionen / Beobachtungen
+
+ Abgasreinigungs-
system SCR

(Diesel BlueHDi)
ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit den
SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungEine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet sobald das
Emissionsniveau der Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der ReichweiteNach Bestätigung der Fehlfunktion
des Abgasreinigungssystems,
können Sie bis zu 1
100 km fahren,
bevor die Wegfahrsperre des Motors
ausgelöst wird. Wenden Sie sich sobald wie möglich
an das
CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt, um eine Panne zu verhindern .
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungSie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems
überschritten: die Wegfahrsperre
verhindert das erneute Starten des
Motors.Um den Motor wieder starten zu können, müssen Sie
sich unbedingt
an das CITROËN-Händlernetz oder
an eine qualifizierte Fachwerkstatt wenden.
Bordinstrumente

21
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

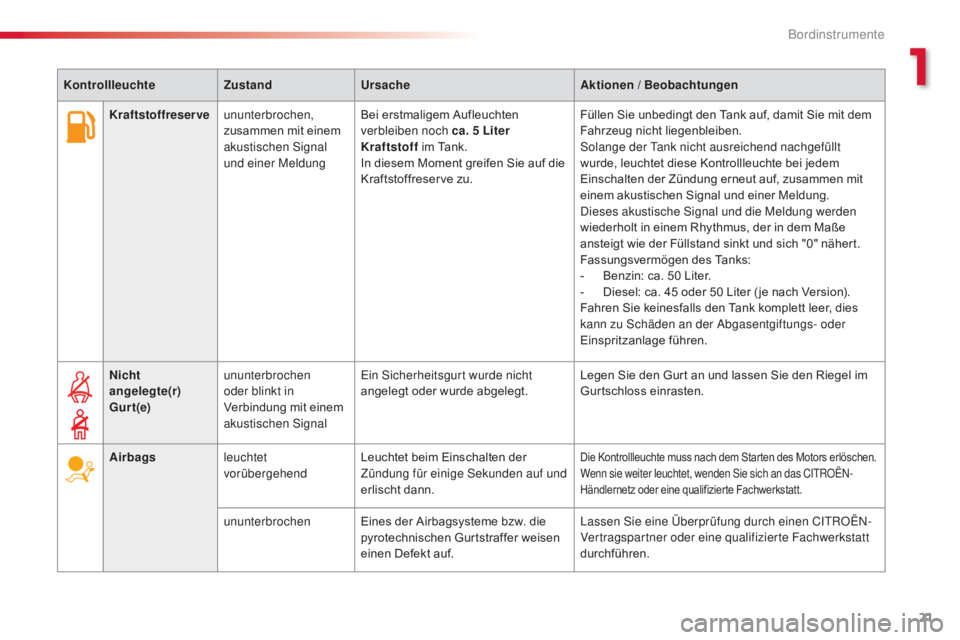

Kraftstoffreserveununterbrochen,
zusammen mit einem
akustischen Signal
und einer Meldung Bei erstmaligem Aufleuchten
verbleiben noch ca. 5
Liter
Kraftstoff im Tank.
In diesem Moment greifen Sie auf die
Kraftstoffreserve zu. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Solange der Tank nicht ausreichend nachgefüllt
wurde, leuchtet diese Kontrollleuchte bei jedem
Einschalten der Zündung erneut auf, zusammen mit
einem akustischen Signal und einer Meldung.
Dieses akustische Signal und die Meldung werden
wiederholt in einem Rhythmus, der in dem Maße
ansteigt wie der Füllstand sinkt und sich "0" nähert.
Fassungsvermögen des Tanks:
-

B
enzin: ca. 50 Liter.
-

D
iesel: ca. 45 oder 50 Liter ( je nach Version).
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
Nicht
angelegte(r)
Gurt(e) ununterbrochen
oder blinkt in
Verbindung mit einem
akustischen Signal Ein Sicherheitsgurt wurde nicht
angelegt oder wurde abgelegt.
Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
Airbags leuchtet
vorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochen
Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen
einen Defekt auf. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
1
Bordinstrumente

22
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

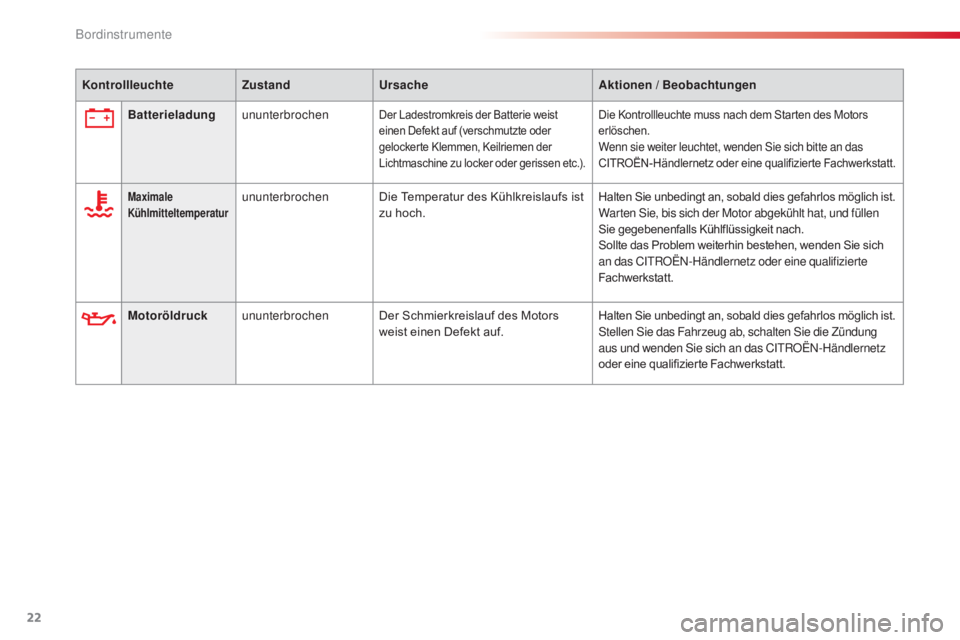

Motoröldruckununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Batterieladung ununterbrochenDer Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Maximale
Kühlmitteltemperaturununterbrochen Die Temperatur des Kühlkreislaufs ist
zu hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Kontrollleuchte ZustandUrsache Aktionen / Beobachtungen
Bordinstrumente

23
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

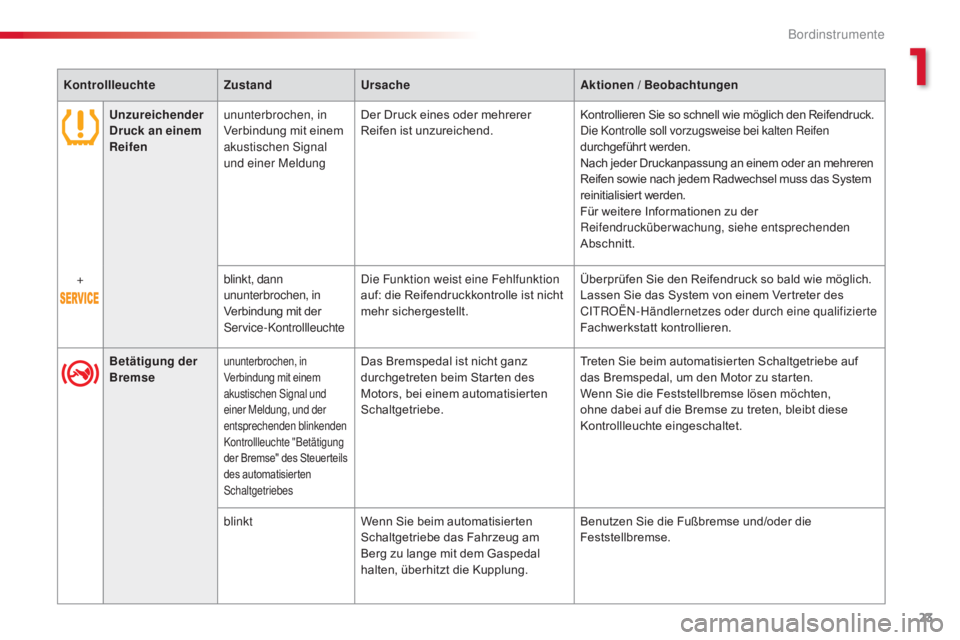

Unzureichender
Druck an einem
Reifenununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an mehreren
Reifen sowie nach jedem Radwechsel muss das System
reinitialisiert werden.
Für weitere Informationen zu der
Reifendrucküberwachung, siehe entsprechenden
Abschnitt.
+ blinkt, dann
ununterbrochen, in
Verbindung mit der
Service-KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder durch eine qualifizierte
Fachwerkstatt kontrollieren.
Betätigung der
Bremse
ununterbrochen, in
Verbindung mit einem
akustischen Signal und
einer Meldung, und der
entsprechenden blinkenden
Kontrollleuchte "Betätigung
der Bremse" des Steuerteils
des automatisierten
SchaltgetriebesDas Bremspedal ist nicht ganz
durchgetreten beim Starten des
Motors, bei einem automatisierten
Schaltgetriebe. Treten Sie beim automatisierten Schaltgetriebe auf
das Bremspedal, um den Motor zu starten.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
blinkt Wenn Sie beim automatisierten
Schaltgetriebe das Fahrzeug am
Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
1
Bordinstrumente

24
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015
Wartungsanzeige
Die Wartungsanzeige informiert den Fahrer,
wann die nächste Wartung laut Wartungsplan
des Herstellers durchgeführt werden muss.
Nächste Wartung in mehr als
3 000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige.
Nächste Wartung zwischen
1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5 Sekunden. In der Anzeige
des Kilometerzählers erscheint die bis zur
nächstfälligen Wartung verbleibende Kilometerzahl.
Beispiel: Bis zur nächsten Wartung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel ; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand an.
Anzeigen
Der Wartungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf
null berechnet, in Abhängigkeit von der
Kilometerleistung und der seit der letzten
Wartung verstrichenen Zeit:
Bei den Diesel BlueHDi-Ausführungen
wird ebenfalls der Grad der
Motorölverschlechterung berücksichtigt
( je nach Vertriebsland).
Bordinstrumente

25
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015
Wartung überfällig
Bei jedem Einschalten der Zündung blinkt der Schlüssel
für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass
die Wartung möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der Anzeige für
die Dauer von 5 Sekunden:
Bei den Diesel BlueHDi-Ausführungen
wird diese Warnmeldung, ab dem
Einschalten der Zündung, auch von
dem ununterbrochenen Aufleuchten der
Service-Kontrollleuchte begleitet.
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet
. Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann auch dann
aufleuchten, wenn Sie die verstrichene
Frist seit der letzten, im Wartungsplan
des Herstellers aufgeführten Wartung
überschritten haben.

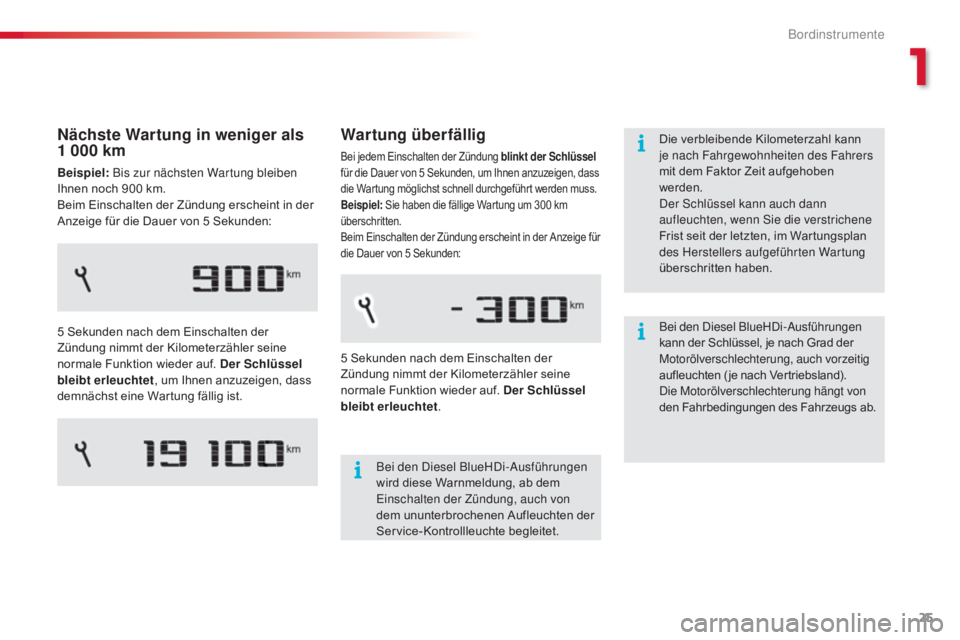

Nächste Wartung in weniger als
1 000 km
Beispiel:
Bis zur nächsten Wartung bleiben
Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet , um Ihnen anzuzeigen, dass
demnächst eine Wartung fällig ist. Bei den Diesel BlueHDi-Ausführungen
kann der Schlüssel, je nach Grad der
Motorölverschlechterung, auch vorzeitig
aufleuchten ( je nach Vertriebsland).
Die Motorölverschlechterung hängt von
den Fahrbedingungen des Fahrzeugs ab.
1
Bordinstrumente

26
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

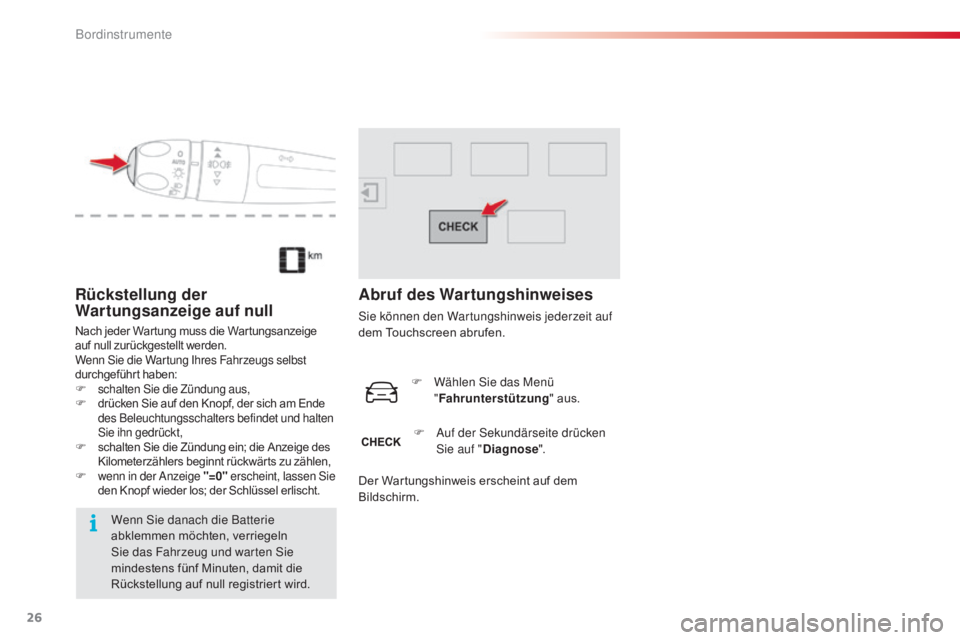

Rückstellung der
Wartungsanzeige auf null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Wartung Ihres Fahrzeugs selbst
durchgeführt haben:
F schalten Sie die Zündung aus,F drücken Sie auf den Knopf, der sich am Ende
des Beleuchtungsschalters befindet und halten
Sie ihn gedrückt,
F schalten Sie die Zündung ein; die Anzeige des
Kilometerzählers beginnt rückwärts zu zählen,
F wenn in der Anzeige "=0" erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit auf
dem Touchscreen abrufen.
F

W
ählen Sie das Menü
" Fahrunterstützung " aus.
F

A
uf der Sekundärseite drücken
Sie auf " Diagnose ".
Der Wartungshinweis erscheint auf dem
Bildschirm.
Bordinstrumente

27
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

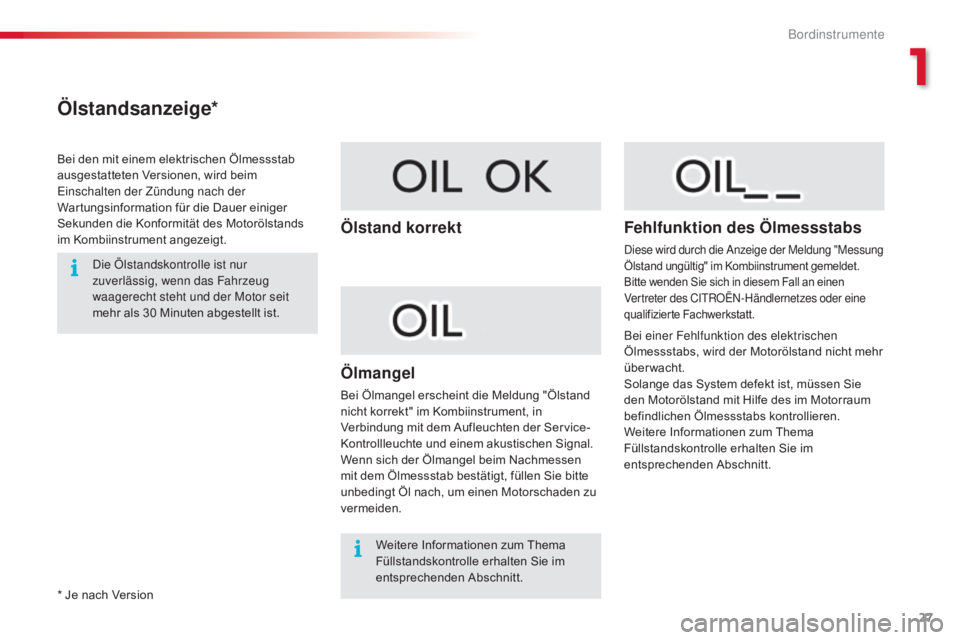

Ölstandsanzeige*
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim
Einschalten der Zündung nach der
Wartungsinformation für die Dauer einiger
Sekunden die Konformität des Motorölstands
im Kombiinstrument angezeigt.Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Ölmangel
Bei Ölmangel erscheint die Meldung "Ölstand
nicht korrekt" im Kombiinstrument, in
Verbindung mit dem Aufleuchten der Service-
Kontrollleuchte und einem akustischen Signal.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Fehlfunktion des Ölmessstabs
Diese wird durch die Anzeige der Meldung "Messung
Ölstand ungültig" im Kombiinstrument gemeldet.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
* Je nach Version Bei einer Fehlfunktion des elektrischen
Ölmessstabs, wird der Motorölstand nicht mehr
überwacht.
Solange das System defekt ist, müssen Sie
den Motorölstand mit Hilfe des im Motorraum
befindlichen Ölmessstabs kontrollieren.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
1
Bordinstrumente

28
C4-cactus_de_Chap01_Instruments-de-bord_ed01-2015

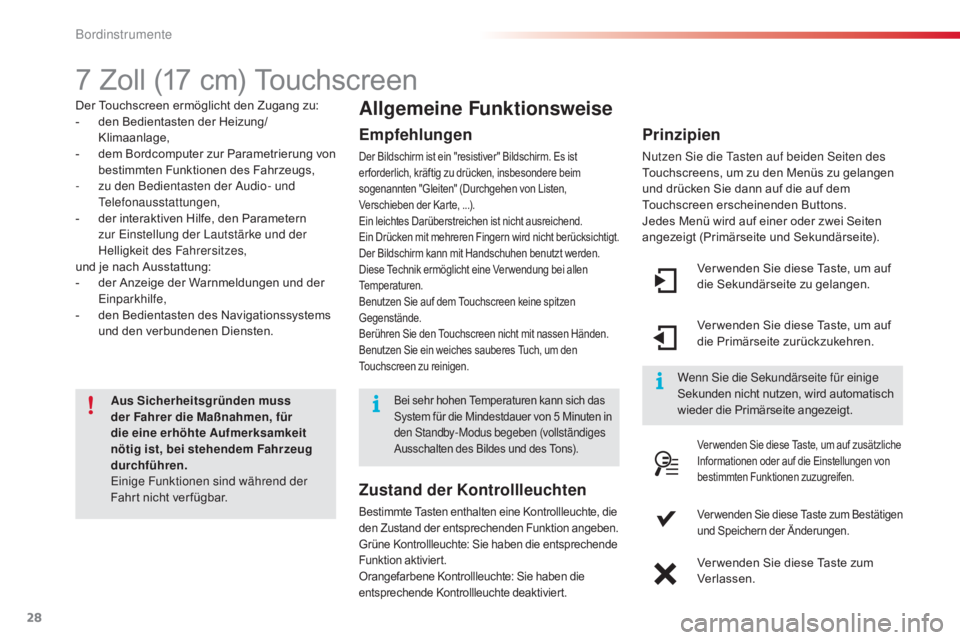

7 Zoll (17 cm) Touchscreen
Der Touchscreen ermöglicht den Zugang zu:
- d en Bedientasten der Heizung/
Klimaanlage,
-

d
em Bordcomputer zur Parametrierung von
bestimmten Funktionen des Fahrzeugs,
-

z
u den Bedientasten der Audio- und
Telefonausstattungen,
-

d
er interaktiven Hilfe, den Parametern
zur Einstellung der Lautstärke und der
Helligkeit des Fahrersitzes,
und je nach Ausstattung:
-

d
er Anzeige der Warnmeldungen und der
Einparkhilfe,
-

d
en Bedientasten des Navigationssystems
und den verbundenen Diensten.
Aus Sicherheitsgründen muss
der Fahrer die Maßnahmen, für
die eine erhöhte Aufmerksamkeit
nötig ist, bei stehendem Fahrzeug
durchführen.
Einige Funktionen sind während der
Fahrt nicht ver fügbar.Allgemeine Funktionsweise
Empfehlungen
Der Bildschirm ist ein "resistiver" Bildschirm. Es ist
er forderlich, kräftig zu drücken, insbesondere beim
sogenannten "Gleiten" (Durchgehen von Listen,
Verschieben der Karte, ...).
Ein leichtes Darüberstreichen ist nicht ausreichend.
Ein Drücken mit mehreren Fingern wird nicht berücksichtigt.
Der Bildschirm kann mit Handschuhen benutzt werden.
Diese Technik ermöglicht eine Ver wendung bei allen
Temperaturen.
Benutzen Sie auf dem Touchscreen keine spitzen
Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen Händen.
Benutzen Sie ein weiches sauberes Tuch, um den
Touchscreen zu reinigen.
Ver wenden Sie diese Taste, um auf
die Sekundärseite zu gelangen.
Ver wenden Sie diese Taste, um auf
die Primärseite zurückzukehren.
Ver wenden Sie diese Taste, um auf zusätzliche
Informationen oder auf die Einstellungen von
bestimmten Funktionen zuzugreifen.
Verwenden Sie diese Taste zum Bestätigen
und Speichern der Änderungen.
Ver wenden Sie diese Taste zum
Verlassen.
Prinzipien
Nutzen Sie die Tasten auf beiden Seiten des
Touchscreens, um zu den Menüs zu gelangen
und drücken Sie dann auf die auf dem
Touchscreen erscheinenden Buttons.
Jedes Menü wird auf einer oder zwei Seiten
angezeigt (Primärseite und Sekundärseite).
Wenn Sie die Sekundärseite für einige
Sekunden nicht nutzen, wird automatisch
wieder die Primärseite angezeigt.
Bei sehr hohen Temperaturen kann sich das
System für die Mindestdauer von 5 Minuten in
den Standby-Modus begeben (vollständiges
Ausschalten des Bildes und des Tons).
Zustand der Kontrollleuchten
Bestimmte Tasten enthalten eine Kontrollleuchte, die
den Zustand der entsprechenden Funktion angeben.
Grüne Kontrollleuchte: Sie haben die entsprechende
Funktion aktiviert.
Orangefarbene Kontrollleuchte: Sie haben die
entsprechende Kontrollleuchte deaktiviert.
Bordinstrumente
