CITROEN C4 CACTUS 2016 Instrukcja obsługi (in Polish)

19
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
KontrolkaStanPrzyczyna Działania / Uwagi
Dodatek AdBlue
®
(Diesel BlueHDi)na stałe, z chwilą
włączenia stacyjki,
wraz z towarzyszącym
sygnałem dźwiękowym i
komunikatem podającym
pozostały przebieg.Możliwy przebieg zawiera się
pomiędzy 600 i 2400 km. Należy szybko uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci CITROËN albo
z

warsztatem specjalistycznym lub wykonać tę
operację samemu.
+ miga, w połączeniu
z

kontrolką SERVICE,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
podającym możliwy
pozostały przebieg. Możliwy przebieg zawiera się
pomiędzy 0 i 600 km.
Należy
koniecznie uzupełnić dodatek AdBlue
®,
aby uniknąć awarii : skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym lub
wykonać tę operację samemu.
miga, w połączeniu
z

kontrolką SERVICE,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
sygnalizującym zakaz
rozruchu. Zbiornik dodatku AdBlue
® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci CITROËN albo
z

warsztatem specjalistycznym lub wykonać tę
operację samemu.
Należy koniecznie wlać do zbiornika dodatku
minimum 3,8 litra dodatku AdBlue
®.
Więcej informacji na temat dodatku AdBlue
® i jego uzupełniania zawiera odpowiednia rubryka.
1
Przyrządy pokładowe

20
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
KontrolkaStanPrzyczyna Działania / Uwagi
+
+ Układ czystości
spalin SCR
(Diesel BlueHDi)
na stałe, z chwilą
włączenia stacyjki,
w połączeniu
z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem. Wykryto usterkę układu czystości
spalin SCR.
Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w spalinach będzie znów prawidłowy.
miga, z chwilą

włączenia stacyjki,
w po ł ączeniu z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
informującym
o pozostałym możliwym
przebiegu.Po potwierdzeniu usterki układu
czystości spalin będzie można
przejechać maksymalnie 1100
km
przed włączeniem się blokady
rozruchu. Skontaktować się możliwie jak najszybciej
z ASO
sieci CITROËN lub z warsztatem specjalistycznym,
aby uniknąć awarii .
miga, z chwilą
włączenia stacyjki,
w połączeniu
z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem. Przekroczona dopuszczalna granica
przebiegu po potwierdzeniu usterki
układu czystości spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie
skontaktować się z ASO sieci CITROËN
albo z warsztatem specjalistycznym.
Przyrządy pokładowe

21
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Minimalny
poziom paliwana stałe, wraz
z sygnałem
dźwiękowym

i komunikatem. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku znajduje się
około 5
litrów paliwa.
Od tej chwili zaczyna się zużywanie
rezer wy paliwa.Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Kontrolka ta, której towarzyszy sygnał dźwiękowy
i komunikat, zapala się przy każdym włączeniu stacyjki,
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Ten sygnał dźwiękowy i komunikat powtarzają się
z częstotliwością rosnącą, w miarę jak poziom paliwa spada
i zbliża się do "0".
Pojemność zbiornika:
- Benzyna: około 50 litrów.- Diesel: około 45 albo 50 litrów (w zależności od wersji).
Nigdy nie doprowadzać do unieruchomienia silnika
z
powodu braku paliwa, może to spowodować uszkodzenie
układu oczyszczania spalin i układu wtryskowego.
Niezapięte /
odpięte pasy
bezpieczeństwa na stałe lub miga
wraz z sygnałem
dźwiękowym. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Pociągnąć pas i włożyć klamrę do zaczepu pasa.
Poduszki
powietrzne zapalona czasowo.
Zapala się na kilka sekund i gaśnie
po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
na stałe.
Usterka jednego z układów poduszek
powietrznych lub napinaczy
pirotechnicznych pasów bezpieczeństwa.Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
1
Przyrządy pokładowe

22
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Ciśnienie oleju
silnikowegona stałe.
Usterka układu smarowania silnika. Należy koniecznie zatrzymać pojazd z zachowaniem
środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować się
z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Ładowanie
akumulatora na stałe.
Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora…). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Temperatura
maksymalna
płynu
chłodzącego na stałe.
Zbyt wysoka temperatura w układzie
chłodzenia. Należy koniecznie zatrzymać pojazd z zachowaniem
wszelkich środków bezpieczeństwa.
Jeżeli to konieczne, przed dolaniem płynu należy
zaczekać, aż silnik ostygnie.
Jeżeli problem nie zniknie, skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przyrządy pokładowe

23
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Za niskie
ciśnienie
w ogumieniu na stałe,
z
towarzyszącym
sygnałem
dźwiękowym
i
k

omunikatem.Niewystarczające ciśnienie w jednym
kole lub kilku kołach.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Kontrolę należy wykonać na zimno.
Należy ponownie inicjować system po każdej regulacji
ciśnienia w jednej oponie bądź kilku oponach i po
wymianie jednego koła lub kilku kół.
Więcej informacji na temat wykrywania niskiego
ciśnienia w oponach zawiera odpowiednia rubryka.
+ miga, potem na stałe;
równocześnie świeci
kontrolka Service.Funkcja wykazuje usterkę: kontrola
ciśnienia w oponach nie jest już
zapewniona. Sprawdzić ciśnienie w oponach możliwie jak
najszybciej.
Zlecić kontrolę układu przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Stopa na
hamulcu miga, wraz
z towarzyszącym
sygnałem
dźwiękowym

i komunikatem oraz
miganiem kontrolki
"Stopa na hamulcu"
zespołu sterującego
sterowanej skrzyni
biegów. W przypadku sterowanej skrzyni
biegów pedał hamulca nie jest
wciśnięty podczas rozruchu silnika.
W przypadku sterowanej skrzyni biegów nacisnąć
pedał hamulca, aby uruchomić silnik.
Przy zwalnianiu hamulca postojowego bez naciskania
pedału hamulca ta kontrolka pozostanie zapalona.
miga. W przypadku sterowanej skrzyni
biegów, jeżeli samochód jest za długo
przytrzymywany na wzniesieniu
za pomocą pedału przyspieszenia,
sprzęgło się przegrzewa. Użyć pedała hamulca i/lub hamulca postojowego.
Kontrolka
StanPrzyczyna Działania / Uwagi
1
Przyrządy pokładowe

24
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Wskaźnik serwisowy
System informuje kierowcę o liczbie
kilometrów, które pozostały do następnego
przeglądu zgodnie z planem obsługowym
producenta.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu.
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez 5 sekund świeci
się klucz symbolizujący czynności ser wisowe.
W linii wyświetlacza całkowitego przebiegu
wyświetla się liczba kilometrów pozostałych do
następnego przeglądu.
Przykład: pozostało 2800 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje zatem licznik całkowitego przebiegu.
Wskaźniki
Odległość jest obliczana, począwszy od
ostatniego zerowania wskaźnika, w zależności
od liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W wersjach Diesel BlueHDi
uwzględniany jest także stopień
pogorszenia jakości oleju silnikowego
(w zależności od kraju sprzedaży).
Przyrządy pokładowe

25
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

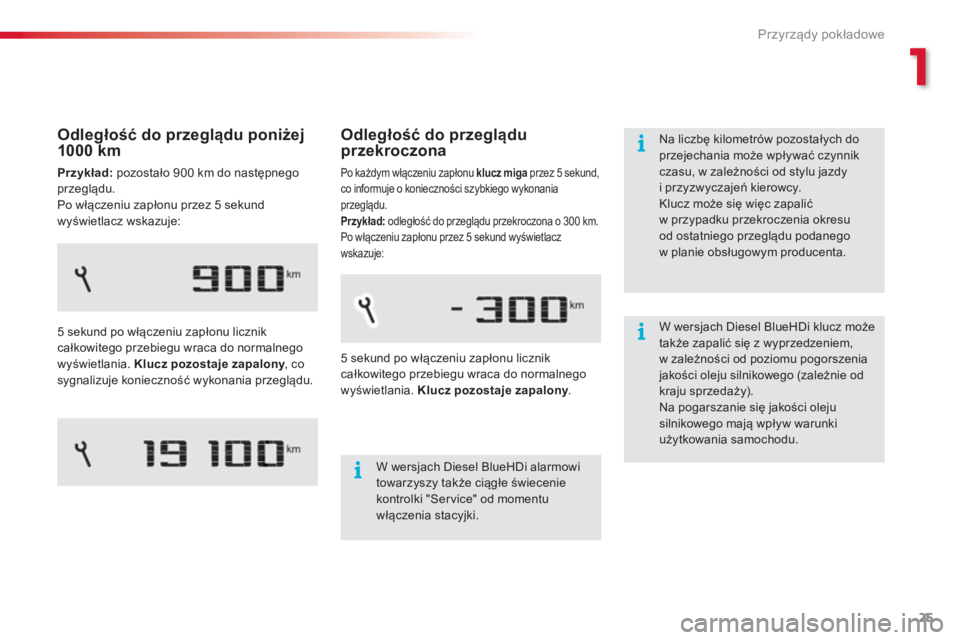

Odległość do przeglądu
przekroczona
Po każdym włączeniu zapłonu klucz miga przez 5 sekund,
c o informuje o konieczności szybkiego wykonania
przeglądu.
Przykład: odległość do przeglądu przekroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund wyświetlacz
wskazuje:
W wersjach Diesel BlueHDi alarmowi
towarzyszy także ciągłe świecenie
kontrolki "Service" od momentu
włączenia stacyjki.
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania.
Klucz pozostaje zapalony .Na liczbę kilometrów pozostałych do
przejechania może wpływać czynnik
czasu, w zależności od stylu jazdy
i przyzwyczajeń kierowcy.
Klucz może się więc zapalić
w przypadku przekroczenia okresu
od ostatniego przeglądu podanego
w planie obsługowym producenta.
Odległość do przeglądu poniżej
1000 km
Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu. W wersjach Diesel BlueHDi klucz może
także zapalić się z wyprzedzeniem,
w
zależności od poziomu pogorszenia
jakości oleju silnikowego (zależnie od
kraju sprzedaży).
Na pogarszanie się jakości oleju
silnikowego mają wpływ warunki
użytkowania samochodu.
1
Przyrządy pokładowe

26
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli wykonali Państwo samodzielnie przegląd
samochodu:
F
w
yłączyć stacyjkę,
F

n
acisnąć i przytrzymać przycisk
znajdujący
się na końcu dźwigni
przełącznika świateł,
F

w
łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F

j
eżeli wyświetlacz wskazuje "=0" , zwolnić
przycisk; klucz znika.
Po tej operacji, w przypadku odłączenia
akumulatora, należy zaryglować
samochód i odczekać co najmniej
pięć minut, aby zerowanie zostało
uwzględnione.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
ser wisową na tablecie dotykowym.
F

W
ybrać menu "Wspomaganie
jazdy ".
F

N
a podstronie nacisnąć na ikonę
" Diagnostyka ".
Na ekranie wyświetla się informacja
serwisowa.
Przyrządy pokładowe

27
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

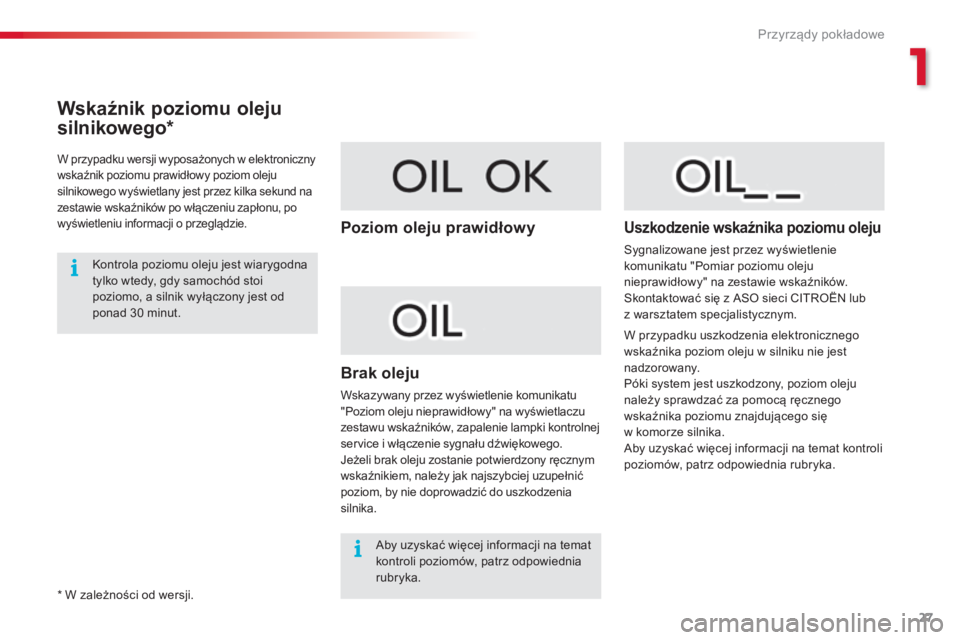

Wskaźnik poziomu oleju
silnikowego*
W przypadku wersji wyposażonych w elektroniczny
wskaźnik poziomu prawidłowy poziom oleju
silnikowego wyświetlany jest przez kilka sekund na
zestawie wskaźników po włączeniu zapłonu, po
wyświetleniu informacji o przeglądzie.
Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie komunikatu
"Poziom oleju nieprawidłowy" na wyświetlaczu
zestawu wskaźników, zapalenie lampki kontrolnej
service i włączenie sygnału dźwiękowego.
Jeżeli brak oleju zostanie potwierdzony ręcznym
wskaźnikiem, należy jak najszybciej uzupełnić
poziom, by nie doprowadzić do uszkodzenia
silnika.
Uszkodzenie wskaźnika poziomu oleju
Sygnalizowane jest przez wyświetlenie
komunikatu "Pomiar poziomu oleju
nieprawidłowy" na zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Aby uzyskać więcej informacji na temat
kontroli poziomów, patrz odpowiednia
rubryka.
* W zależności od wersji. W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w silniku nie jest
nadzorowany.
Póki system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Aby uzyskać więcej informacji na temat kontroli
poziomów, patrz odpowiednia rubryka.
1
Przyrządy pokładowe

28
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

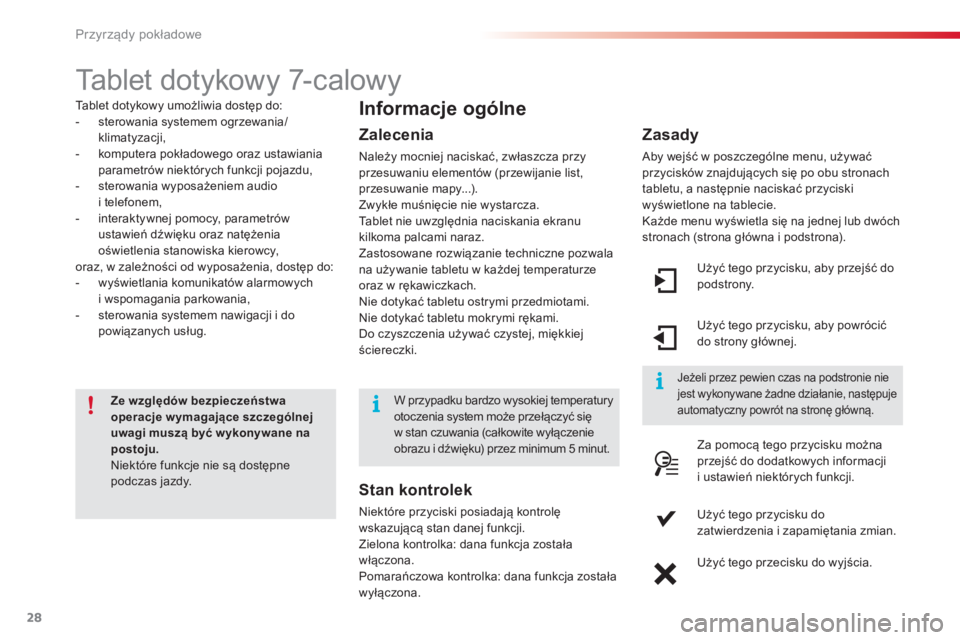

Tablet dotykowy 7-calowy
Tablet dotykowy umożliwia dostęp do:
- s terowania systemem ogrzewania/
klimatyzacji,
-

k
omputera pokładowego oraz ustawiania
parametrów niektórych funkcji pojazdu,
-

s
terowania wyposażeniem audio
i
telefonem,
-

i
nteraktywnej pomocy, parametrów
ustawień dźwięku oraz natężenia
oświetlenia stanowiska kierowcy,
oraz, w zależności od wyposażenia, dostęp do:
-

w
yświetlania komunikatów alarmowych
i
w

spomagania parkowania,
-

s
terowania systemem nawigacji i do
powiązanych usług.
Ze względów bezpieczeństwa
operacje wymagające szczególnej
uwagi muszą być w ykonywane na
postoju.
Niektóre funkcje nie są dostępne
podczas jazdy.Informacje ogólne
Zalecenia
Należy mocniej naciskać, zwłaszcza przy
przesuwaniu elementów (przewijanie list,
przesuwanie mapy...).
Zwykłe muśnięcie nie wystarcza.
Tablet nie uwzględnia naciskania ekranu
kilkoma palcami naraz.
Zastosowane rozwiązanie techniczne pozwala
na używanie tabletu w każdej temperaturze
oraz w rękawiczkach.
Nie dotykać tabletu ostrymi przedmiotami.
Nie dotykać tabletu mokrymi rękami.
Do czyszczenia używać czystej, miękkiej
ściereczki. Użyć tego przycisku, aby przejść do
podstrony.
Użyć tego przycisku, aby powrócić
do strony głównej.
Za pomocą tego przycisku można
przejść do dodatkowych informacji
i
ustawień niektórych funkcji.
Użyć tego przycisku do
zatwierdzenia i zapamiętania zmian.
Użyć tego przecisku do wyjścia.
Zasady
Aby wejść w poszczególne menu, używać
przycisków znajdujących się po obu stronach
tabletu, a następnie naciskać przyciski
wyświetlone na tablecie.
Każde menu wyświetla się na jednej lub dwóch
stronach (strona główna i podstrona).
Jeżeli przez pewien czas na podstronie nie
jest wykony wane żadne działanie, następuje
automatyczny powrót na stronę główną.
W przypadku bardzo wysokiej temperatur y
otoczenia system może przełączyć się
w stan czuwania (całkowite wyłączenie
obrazu i dźwięku) przez minimum 5 minut.
Stan kontrolek
Niektóre przyciski posiadają kontrolę
wskazującą stan danej funkcji.
Zielona kontrolka: dana funkcja została
włączona.
Pomarańczowa kontrolka: dana funkcja została
wyłączona.
Przyrządy pokładowe
