CITROEN C4 CACTUS 2016 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2016, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2016Pages: 302, PDF Size: 7.26 MB
Page 41 of 302
39
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Natężenie oświetlenia stanowiska kierowcy
Potencjometr oświetlenia
Umożliwia ręczną regulację natężenia
oświetlenia stanowiska kierowcy w zależności
od oświetlenia z zewnątrz.F
W
ybrać menu "Konfiguracja" .
F
U
stawić jasność, naciskając przyciski " +"
albo " -" lub przesuwając kursor.
Działa wyłącznie wtedy, gdy włączone
są światła pozycyjne.
Czarny ekran
(Tablet dotykowy)
Ta funkcja jest dostępna z poziomu tabletu
dotykowego.
F
W
ybrać menu "Konfiguracja ".
F
N
acisnąć "Wyłącz ekran ".
Funkcja jest dostępna z poziomu tabletu
dotykowego.
Ekran tabletu dotykowego zgaśnie.
Ponownie nacisnąć (w dowolnym miejscu),
aby go włączyć.
1
Przyrządy pokładowe
Page 42 of 302
40
C4-cactus_pl_Chap02_ouvertures_ed01-2015

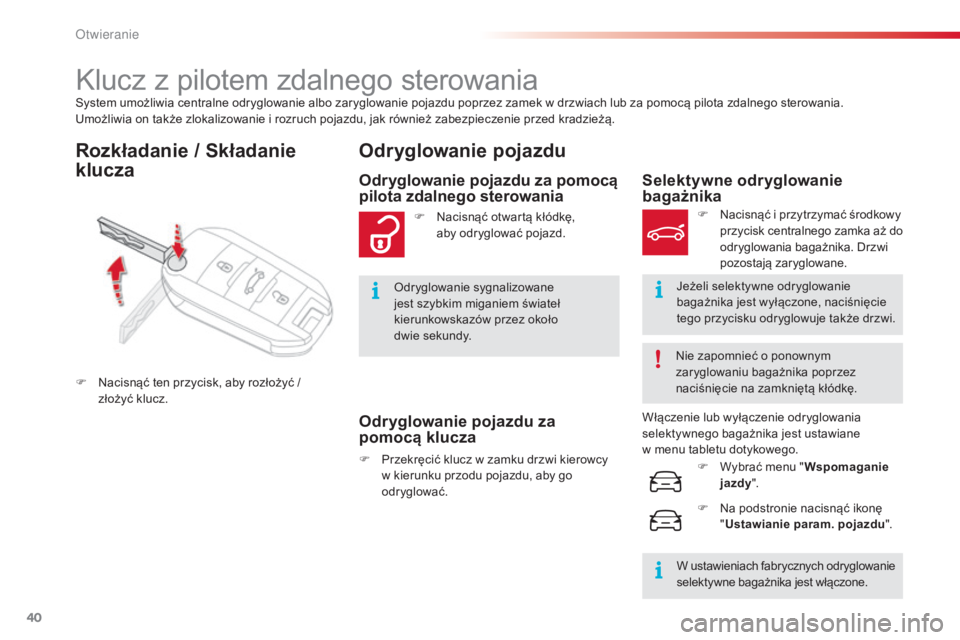

System umożliwia centralne odryglowanie albo zaryglowanie pojazdu poprzez zamek w drzwiach lub za pomocą pilota zdalnego sterowania.
Umożliwia on także zlokalizowanie i rozruch pojazdu, jak również zabezpieczenie przed kradzieżą.
Klucz z pilotem zdalnego sterowania
Rozkładanie / Składanie
kluczaOdryglowanie pojazdu
Odryglowanie pojazdu za
pomocą klucza
F Przekręcić klucz w zamku drzwi kierowcy
w kierunku przodu pojazdu, aby go
odryglować.
Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
F Nacisnąć otwartą kłódkę, aby odryglować pojazd.
Odryglowanie sygnalizowane
jest szybkim miganiem świateł
kierunkowskazów przez około
dwie
sekundy.
F
N
acisnąć ten przycisk, aby rozłożyć /
złożyć klucz.
Selektywne odryglowanie
bagażnika
F Nacisnąć i przytrzymać środkowy przycisk centralnego zamka aż do
odryglowania bagażnika. Drzwi
pozostają zaryglowane.
Jeżeli selektywne odryglowanie
bagażnika jest wyłączone, naciśnięcie
tego przycisku odryglowuje także drzwi.
Nie zapomnieć o ponownym
zaryglowaniu bagażnika poprzez
naciśnięcie na zamkniętą kłódkę.
Włączenie lub wyłączenie odryglowania
selektywnego bagażnika jest ustawiane
w menu tabletu dotykowego.
W ustawieniach fabrycznych odryglowanie
selektywne bagażnika jest włączone.F
W
ybrać menu " Wspomaganie
jazdy ".
F
N
a podstronie nacisnąć ikonę
" Ustawianie param. pojazdu ".
O
Page 43 of 302
41
C4-cactus_pl_Chap02_ouvertures_ed01-2015

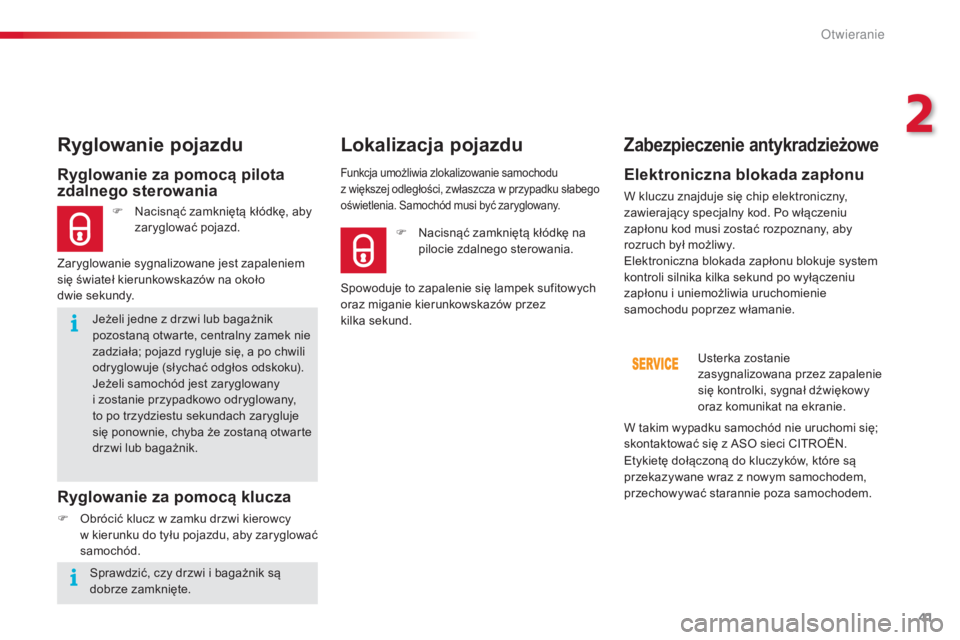

Jeżeli jedne z drzwi lub bagażnik
pozostaną otwarte, centralny zamek nie
zadziała; pojazd rygluje się, a po chwili
odryglowuje (słychać odgłos odskoku).
Jeżeli samochód jest zaryglowany
i zostanie przypadkowo odryglowany,
to po trzydziestu sekundach zarygluje
się ponownie, chyba że zostaną otwarte
drzwi lub bagażnik.
Ryglowanie za pomocą pilota
zdalnego sterowania
F Nacisnąć zamkniętą kłódkę, aby zaryglować pojazd.
Ryglowanie pojazdu
Zaryglowanie sygnalizowane jest zapaleniem
się świateł kierunkowskazów na około
dwie
sekundy.
Ryglowanie za pomocą klucza
F Obrócić klucz w zamku drzwi kierowcy w kierunku do tyłu pojazdu, aby zar yglować
samochód.
Funkcja umożliwia zlokalizowanie samochodu
z większej odległości, zwłaszcza w przypadku słabego
oświetlenia. Samochód musi być zaryglowany.
Lokalizacja pojazduZabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektroniczny,
zawierający specjalny kod. Po włączeniu
zapłonu kod musi zostać rozpoznany, aby
rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterka zostanie
zasygnalizowana przez zapalenie
się kontrolki, sygnał dźwiękowy
oraz komunikat na ekranie.
F
N
acisnąć zamkniętą kłódkę na
pilocie zdalnego sterowania.
Spowoduje to zapalenie się lampek sufitowych
oraz miganie kierunkowskazów przez
kilka
sekund.
Etykietę dołączoną do kluczyków, które są
przekazywane wraz z nowym samochodem,
przechowywać starannie poza samochodem. W takim wypadku samochód nie uruchomi się;
skontaktować się z ASO sieci CITROËN.
Sprawdzić, czy drzwi i bagażnik są
dobrze zamknięte.
2
O
Page 44 of 302
42
C4-cactus_pl_Chap02_ouvertures_ed01-2015

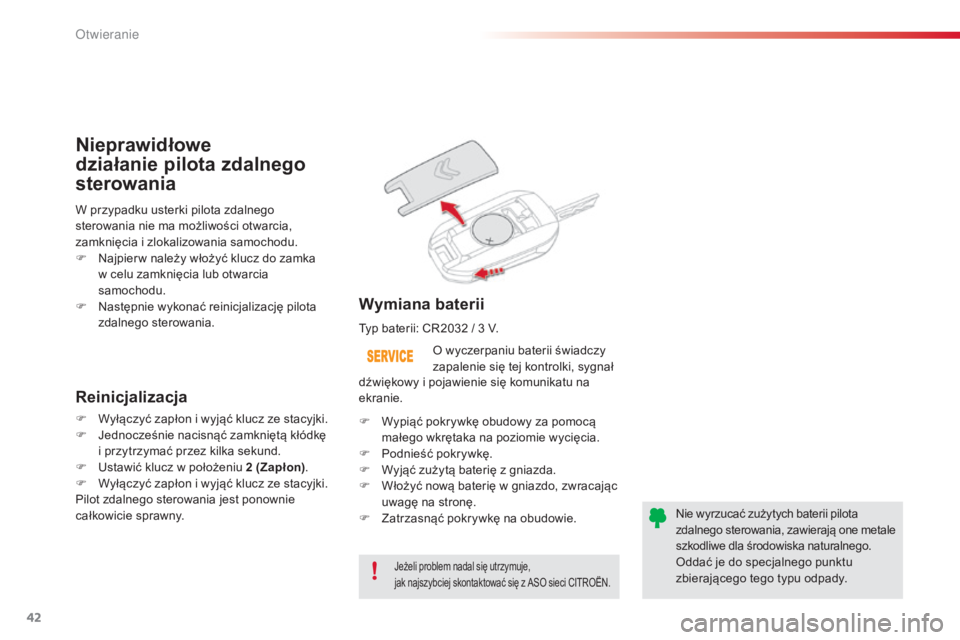

Jeżeli problem nadal się utrzymuje,
jak najszybciej skontaktować się z ASO sieci CITROËN.
O wyczerpaniu baterii świadczy
zapalenie się tej kontrolki, sygnał
Wymiana baterii
W przypadku usterki pilota zdalnego
sterowania nie ma możliwości otwarcia,
zamknięcia i zlokalizowania samochodu.
F
N
ajpier w należy włożyć klucz do zamka
w celu zamknięcia lub otwarcia
samochodu.
F
N
astępnie wykonać reinicjalizację pilota
zdalnego sterowania.
Nieprawidłowe
działanie pilota zdalnego
sterowania
Reinicjalizacja
F Wyłączyć zapłon i wyjąć klucz ze stacyjki.
F
J ednocześnie nacisnąć zamkniętą kłódkę
i przytrzymać przez kilka sekund.
F
U
stawić klucz w położeniu 2 (Zapłon).
F
W
yłączyć zapłon i wyjąć klucz ze stacyjki.
Pilot zdalnego sterowania jest ponownie
całkowicie sprawny. Typ baterii: CR2032
/ 3 V.
F W ypiąć pokrywkę obudowy za pomocą
małego wkrętaka na poziomie wycięcia.
F
P
odnieść pokrywkę.
F
W
yjąć zużytą baterię z gniazda.
F
W
łożyć nową baterię w gniazdo, zwracając
uwagę na stronę.
F
Z
atrzasnąć pokrywkę na obudowie.
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
dźwiękowy i pojawienie się komunikatu na
ekranie.
Otwieranie
Page 45 of 302
43
C4-cactus_pl_Chap02_ouvertures_ed01-2015
Zgubienie kluczy
Zwrócić się do ASO sieci CITROËN z dowodem rejestracyjnym pojazdu, dokumentem
tożsamości i – jeżeli to możliwe – etykietą zawierającą kod kluczyków.
Sieć CITROËN odnajdzie kod klucza oraz kod transpondera, aby zamówić nowy klucz.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem bardzo czułym; należy uważać, by trzymając go
w kieszeni, przypadkowo nie odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisku pilota zdalnego sterowania poza zasięgiem
samochodu. Może to spowodować jego rozsynchronizowanie. W takim wypadku niezbędna
jest ponowna inicjalizacja.
Żaden pilot zdalnego sterowania nie działa, gdy kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie, z wyjątkiem ponownej inicjalizacji.
Zamknięcie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w razie
wypadku.
Ze względów bezpieczeństwa nie pozostawiać nigdy dzieci samych w samochodzie dłużej
niż na chwilę.
Przy opuszczaniu samochodu w każdym przypadku wyciągnąć kluczyk ze stacyjki.
Zabezpieczenie antykradzieżowe
Nie wolno dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu, ponieważ
może to spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
W ASO sieci CITROËN należy sprawdzić sparowanie (dopasowanie elektroniczne)
wszystkich kluczy, aby upewnić się, że są one jedynymi umożliwiającymi otwarcie pojazdu
i jego uruchomienie.
2
O
Page 46 of 302
44
C4-cactus_pl_Chap02_ouvertures_ed01-2015

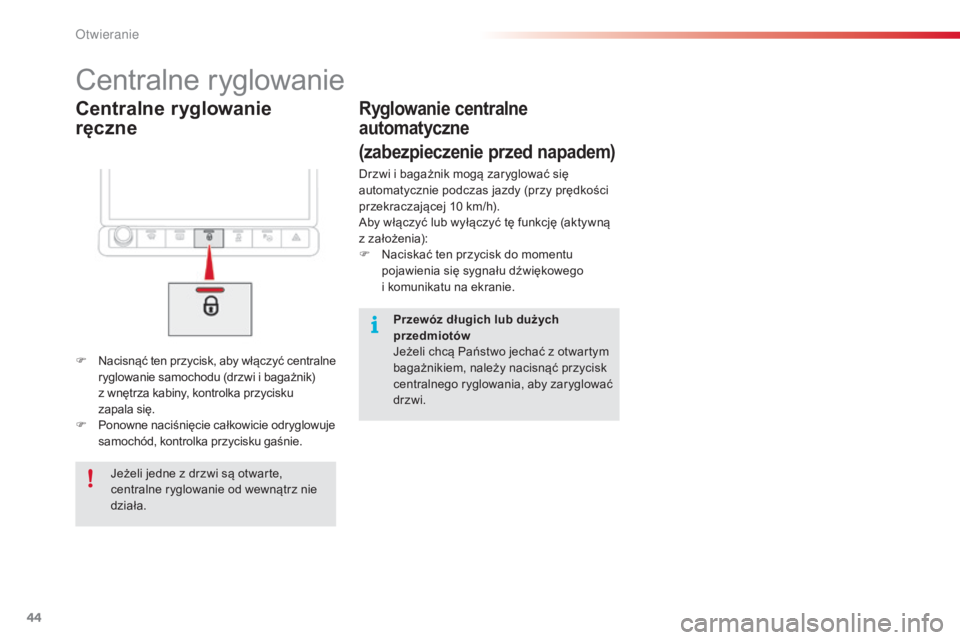

Centralne ryglowanie
ręczne
Centralne ryglowanie
F Nacisnąć ten przycisk, aby włączyć centralne ryglowanie samochodu (drzwi i bagażnik)
z
wnętrza kabiny, kontrolka przycisku
zapala się.
F
P
onowne naciśnięcie całkowicie odryglowuje
samochód, kontrolka przycisku gaśnie.
Ryglowanie centralne
automatyczne
(zabezpieczenie przed napadem)
Drzwi i bagażnik mogą zaryglować się
automatycznie podczas jazdy (przy prędkości
przekraczającej 10 km/h).
Aby włączyć lub wyłączyć tę funkcję (aktywną
z założenia):
F
N
aciskać ten przycisk do momentu
pojawienia się sygnału dźwiękowego
i
komunikatu na ekranie.
Jeżeli jedne z drzwi są otwarte,
centralne ryglowanie od wewnątrz nie
działa. Przewóz długich lub dużych
przedmiotów
Jeżeli chcą Państwo jechać z otwartym
bagażnikiem, należy nacisnąć przycisk
centralnego ryglowania, aby zaryglować
drzwi.
O
Page 47 of 302
45
C4-cactus_pl_Chap02_ouvertures_ed01-2015

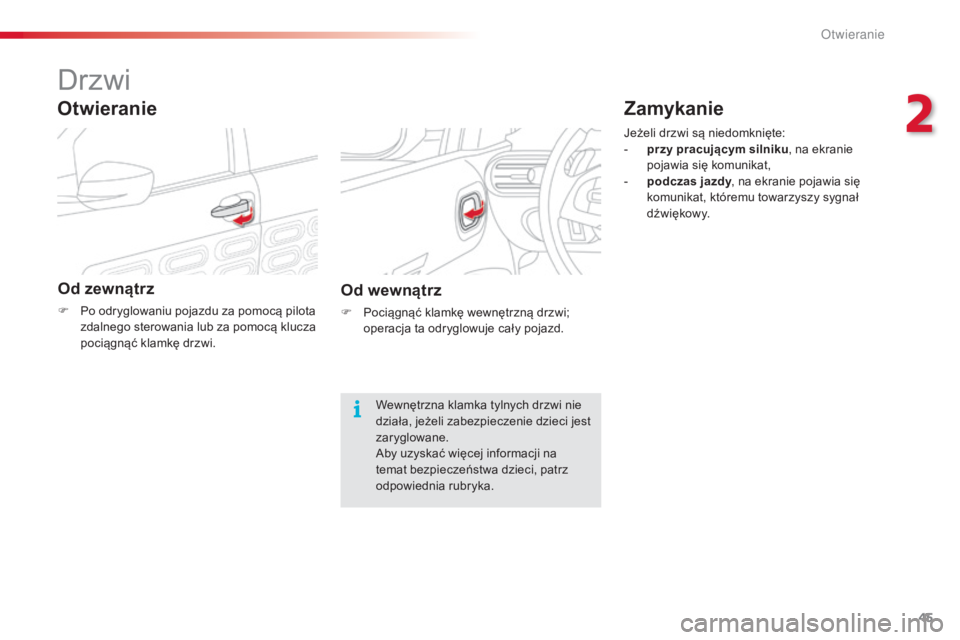

Drzwi
Od zewnątrz
F Po odryglowaniu pojazdu za pomocą pilota zdalnego sterowania lub za pomocą klucza
pociągnąć klamkę drzwi.
Otwieranie
Od wewnątrz
F Pociągnąć klamkę wewnętrzną drzwi; operacja ta odryglowuje cały pojazd.
Wewnętrzna klamka tylnych drzwi nie
działa, jeżeli zabezpieczenie dzieci jest
zaryglowane.
Aby uzyskać więcej informacji na
temat bezpieczeństwa dzieci, patrz
odpowiednia rubryka. Jeżeli drzwi są niedomknięte:
-
p
rzy pracującym silniku
, na ekranie
pojawia się komunikat,
-
p
odczas jazdy
, na ekranie pojawia się
komunikat, któremu towarzyszy sygnał
d ź w i ę kow y.
Zamykanie
2
O
Page 48 of 302
46
C4-cactus_pl_Chap02_ouvertures_ed01-2015

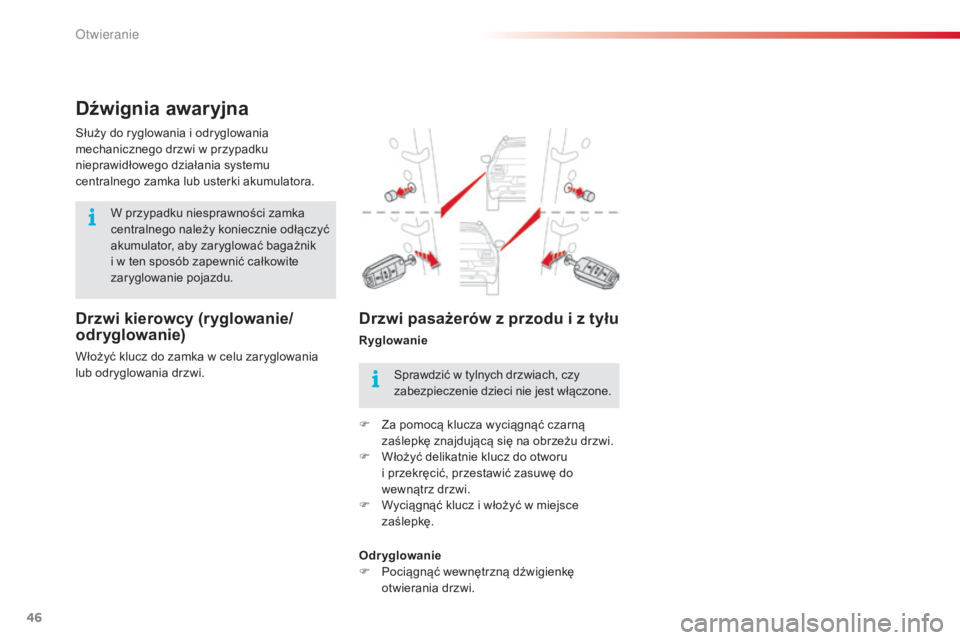

Dźwignia awaryjna
Drzwi kierowcy (ryglowanie/
odr yglowanie)
Włożyć klucz do zamka w celu zaryglowania
lub odryglowania drzwi. Służy do ryglowania i odryglowania
mechanicznego drzwi w przypadku
nieprawidłowego działania systemu
centralnego zamka lub usterki akumulatora.
Drzwi pasażerów z przodu i z tyłu
Ryglowanie
W przypadku niesprawności zamka
centralnego należy koniecznie odłączyć
akumulator, aby zaryglować bagażnik
i w ten sposób zapewnić całkowite
zaryglowanie pojazdu.
Sprawdzić w tylnych drzwiach, czy
zabezpieczenie dzieci nie jest włączone.
F
Z
a pomocą klucza wyciągnąć czarną
zaślepkę znajdującą się na obrzeżu drzwi.
F
W
łożyć delikatnie klucz do otworu
i przekręcić, przestawić zasuwę do
wewnątrz drzwi.
F
W
yciągnąć klucz i włożyć w miejsce
zaślepkę.
Odryglowanie
F
P
ociągnąć wewnętrzną dźwigienkę
otwierania drzwi.
O
Page 49 of 302
47
C4-cactus_pl_Chap02_ouvertures_ed01-2015

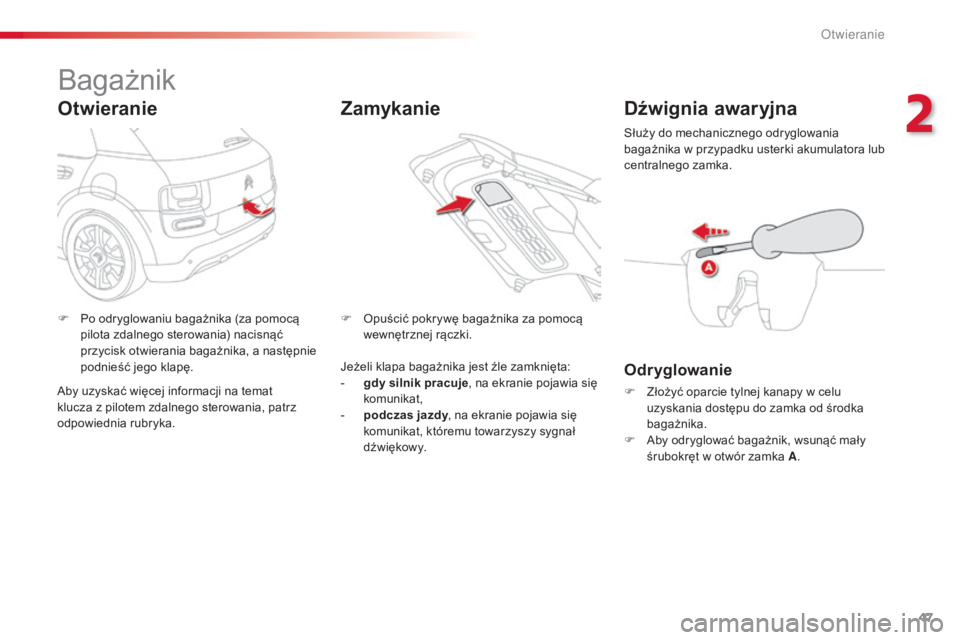

Bagażnik
Otwieranie
F Po odryglowaniu bagażnika (za pomocą pilota zdalnego sterowania) nacisnąć
przycisk otwierania bagażnika, a następnie
podnieść jego klapę. F
O puścić pokrywę bagażnika za pomocą
wewnętrznej rączki.
Zamykanie Dźwignia awaryjna
Odr yglowanie
F Złożyć oparcie tylnej kanapy w celu
uzyskania dostępu do zamka od środka
bagażnika.
F
A
by odryglować bagażnik, wsunąć mały
śrubokręt w otwór zamka A .
Służy do mechanicznego odryglowania
bagażnika w przypadku usterki akumulatora lub
centralnego zamka.
Jeżeli klapa bagażnika jest źle zamknięta:
-
g
dy silnik pracuje
, na ekranie pojawia się
komunikat,
-
p
odczas jazdy , na ekranie pojawia się
komunikat, któremu towarzyszy sygnał
d ź w i ę kow y.
Aby uzyskać więcej informacji na temat
klucza z pilotem zdalnego sterowania, patrz
odpowiednia rubryka.
2
Otwieranie
Page 50 of 302
48
C4-cactus_pl_Chap02_ouvertures_ed01-2015

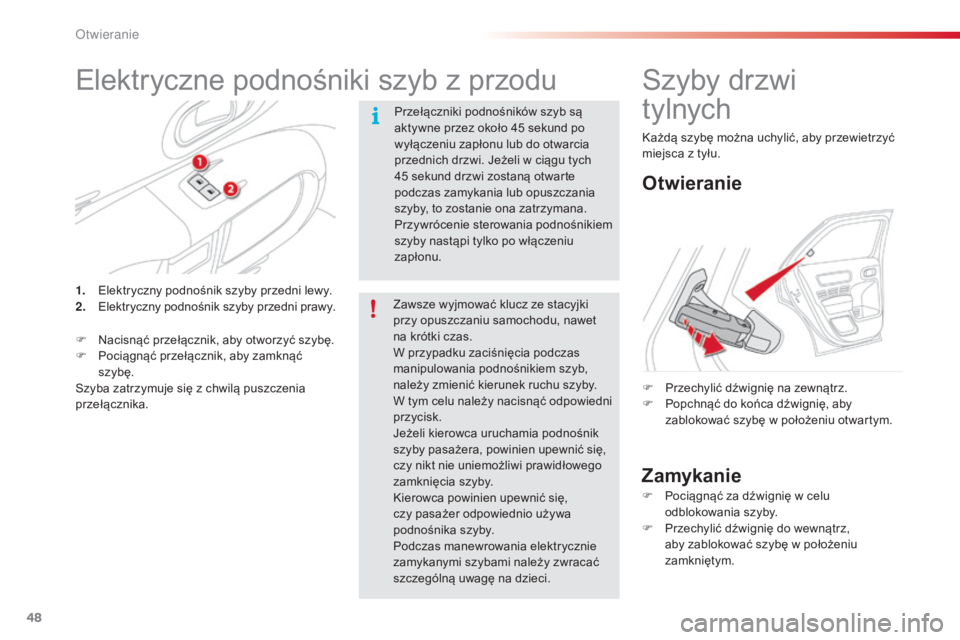

Elektryczne podnośniki szyb z przodu
Przełączniki podnośników szyb są
aktywne przez około 45 sekund po
wyłączeniu zapłonu lub do otwarcia
przednich drzwi. Jeżeli w ciągu tych
45 sekund drzwi zostaną otwarte
podczas zamykania lub opuszczania
szyby, to zostanie ona zatrzymana.
Przywrócenie sterowania podnośnikiem
szyby nastąpi tylko po włączeniu
zapłonu.
1.
E
lektryczny podnośnik szyby przedni lewy.
2.
Elektryczny podnośnik szyby przedni prawy.
F
N
acisnąć przełącznik, aby otworzyć szybę.
F
P
ociągnąć przełącznik, aby zamknąć
szybę.
Szyba zatrzymuje się z chwilą puszczenia
przełącznika. Zawsze wyjmować klucz ze stacyjki
przy opuszczaniu samochodu, nawet
na krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem szyb,
należy zmienić kierunek ruchu szyby.
W tym celu należy nacisnąć odpowiedni
przycisk.
Jeżeli kierowca uruchamia podnośnik
szyby pasażera, powinien upewnić się,
czy nikt nie uniemożliwi prawidłowego
zamknięcia szyby.
Kierowca powinien upewnić się,
czy pasażer odpowiednio używa
podnośnika szyby.
Podczas manewrowania elektrycznie
zamykanymi szybami należy zwracać
szczególną uwagę na dzieci.
Szyby drzwi
tylnych
Otwieranie
Zamykanie
F Przechylić dźwignię na zewnątrz.
F P opchnąć do końca dźwignię, aby
zablokować szybę w położeniu otwartym.
F
P
ociągnąć za dźwignię w celu
odblokowania szyby.
F
P
rzechylić dźwignię do wewnątrz,
aby zablokować szybę w położeniu
zamkniętym.
Każdą szybę można uchylić, aby przewietrzyć
miejsca z tyłu.
Otwieranie
