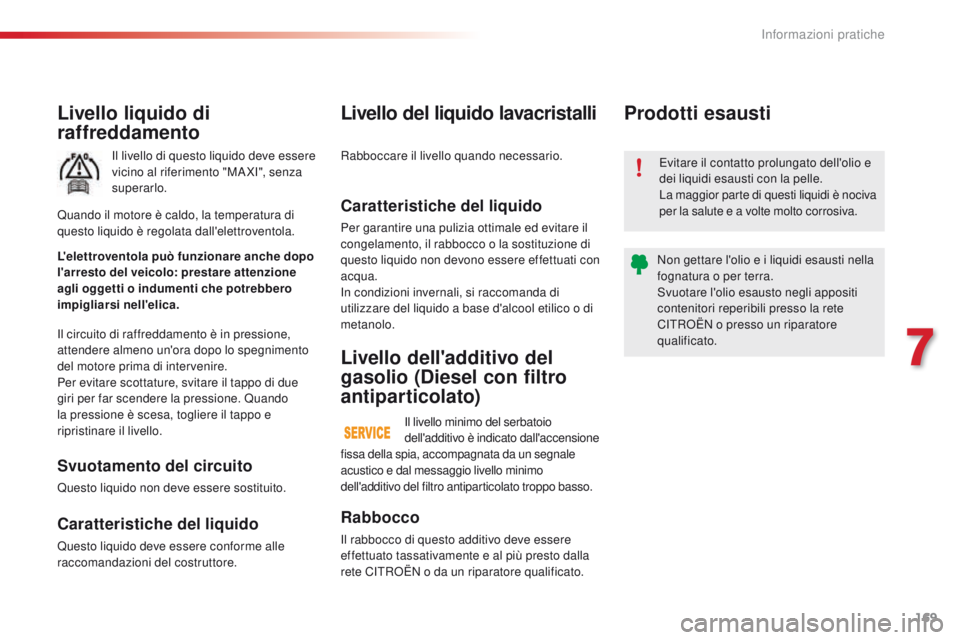

Livello liquido di
raffreddamento
Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
Svuotamento del circuito
Questo liquido non deve essere sostituito. L'elettroventola può funzionare anche dopo
l'arresto del veicolo: prestare attenzione
agli oggetti o indumenti che potrebbero
impigliarsi nell'elica. Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua.
In condizioni invernali, si raccomanda di
utilizzare del liquido a base d'alcool etilico o di
metanolo.
Livello del liquido lavacristalli
Rabboccare il livello quando necessario.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete CITROËN o da un riparatore qualificato.
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato dall'accensione Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
CITROËN o presso un riparatore
qualificato.
Prodotti esausti
fissa della spia, accompagnata da un segnale
acustico e dal messaggio livello minimo
dell'additivo del filtro antiparticolato troppo basso.
7
Informazioni pratiche

170
C4-cactus_it_Chap07_info-pratiques_ed01-2015

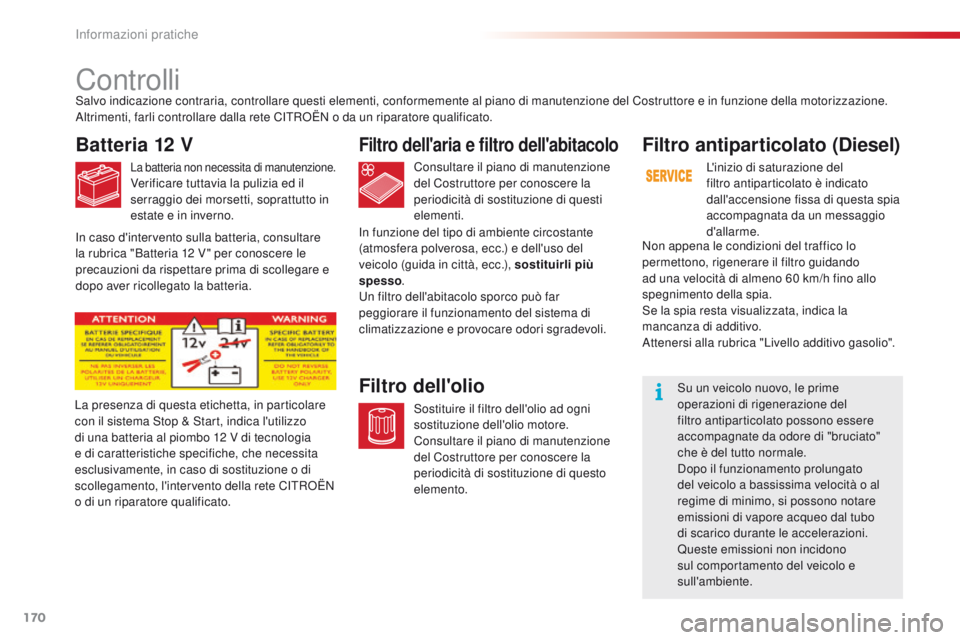

Controlli
Batteria 12 V
La batteria non necessita di manutenzione.Verificare tuttavia la pulizia ed il
serraggio dei morsetti, soprattutto in
estate e in inverno.Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
Filtro dell'aria e filtro dell'abitacolo
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
Filtro dell'olio
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo
di una batteria al piombo 12
V di tecnologia
e di caratteristiche specifiche, che necessita
esclusivamente, in caso di sostituzione o di
scollegamento, l'intervento della rete CITROËN
o di un riparatore qualificato. Salvo indicazione contraria, controllare questi elementi, conformemente al piano di manutenzione del Costruttore e in funzione della motorizzazione.
Altrimenti, farli controllare dalla rete CITROËN o da un riparatore qualificato.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione fissa di questa spia
accompagnata da un messaggio
d'allarme.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h fino allo
spegnimento della spia.
Se la spia resta visualizzata, indica la
mancanza di additivo.
Attenersi alla rubrica "Livello additivo gasolio".
Su un veicolo nuovo, le prime
operazioni di rigenerazione del
filtro antiparticolato possono essere
accompagnate da odore di "bruciato"
che è del tutto normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
In caso d'intervento sulla batteria, consultare
la rubrica "Batteria 12

V " per conoscere le
precauzioni da rispettare prima di scollegare e
dopo aver ricollegato la batteria.
Informazioni pratiche

171
C4-cactus_it_Chap07_info-pratiques_ed01-2015

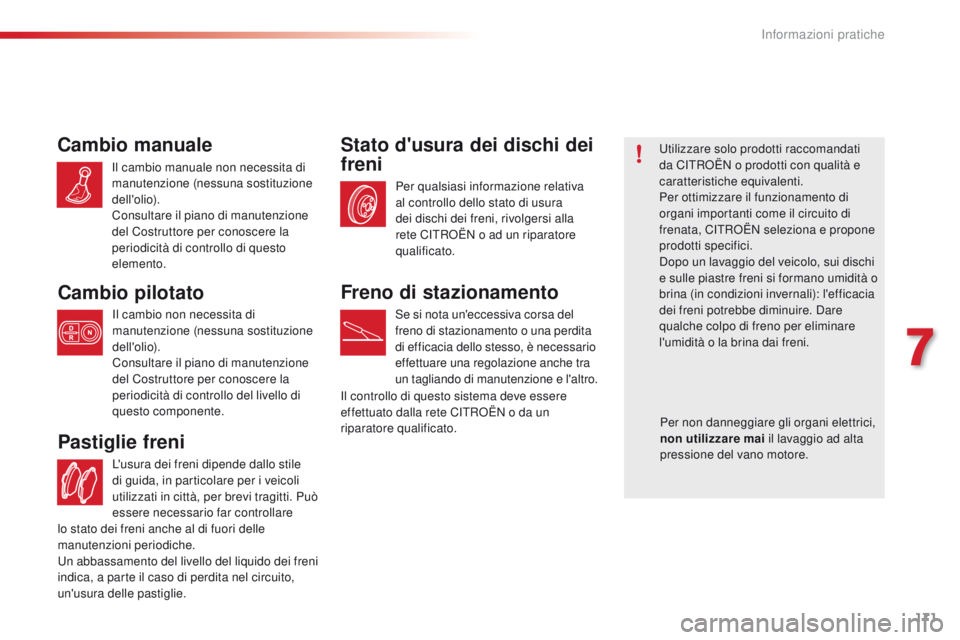

L'usura dei freni dipende dallo stile
di guida, in particolare per i veicoli
utilizzati in città, per brevi tragitti. Può
essere necessario far controllare
Pastiglie freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Stato d'usura dei dischi dei
freniUtilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, CITROËN seleziona e propone
prodotti specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare
qualche colpo di freno per eliminare
l'umidità o la brina dai freni.Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo di questo
elemento.
Cambio pilotato
Il cambio non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
Freno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia dello stesso, è necessario
effettuare una regolazione anche tra
un tagliando di manutenzione e l'altro.
Il controllo di questo sistema deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato. Per non danneggiare gli organi elettrici,
non utilizzare mai
il lavaggio ad alta
pressione del vano motore.
lo stato dei freni anche al di fuori delle
manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
7
Informazioni pratiche

172
C4-cactus_it_Chap07_info-pratiques_ed01-2015

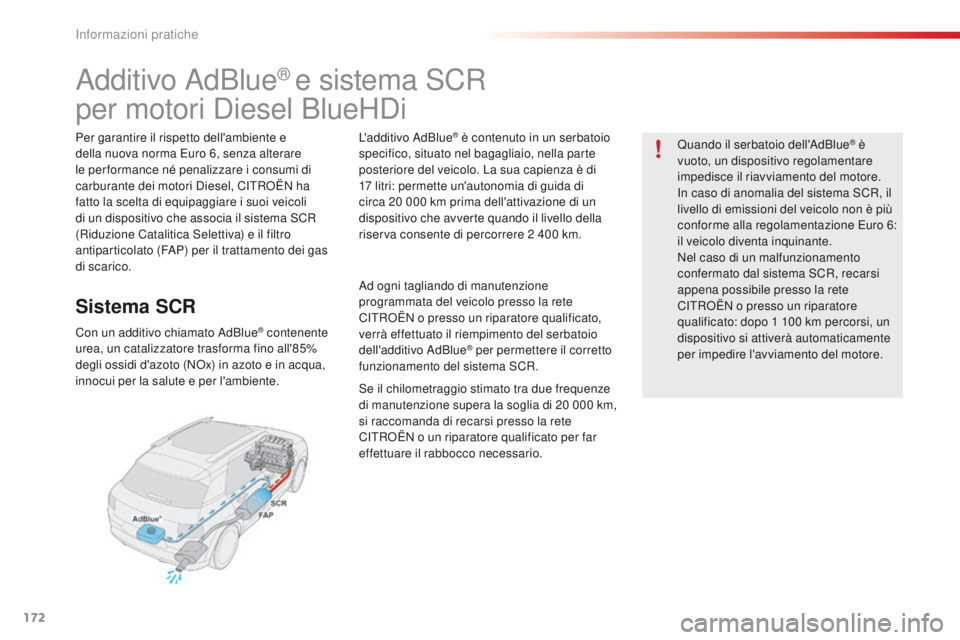

Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, CITROËN ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6:
il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
CITROËN o presso un riparatore
qualificato: dopo 1

100

km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
L'additivo AdBlue® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17

litri: permette un'autonomia di guida di
circa 20

000

km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2


400

km.
Ad ogni tagliando di manutenzione
programmata del veicolo presso la rete
CITROËN o presso un riparatore qualificato,
verrà effettuato il riempimento del serbatoio
dell'additivo AdBlue
® per permettere il corretto
funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20
000 km,
si raccomanda di recarsi presso la rete
CITROËN o un riparatore qualificato per far
effettuare il rabbocco necessario.
Informazioni pratiche

173
C4-cactus_it_Chap07_info-pratiques_ed01-2015

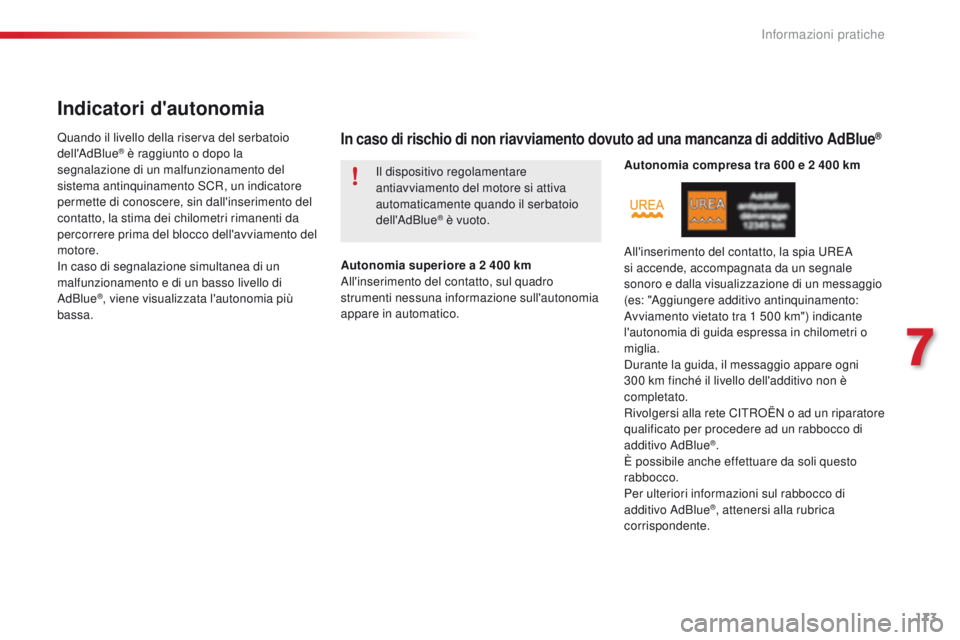

Indicatori d'autonomia
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa. Autonomia superiore a 2
400 km
All'inserimento del contatto, sul quadro
strumenti nessuna informazione sull'autonomia
appare in automatico. Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es: "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1 500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente.
7
Informazioni pratiche

174
C4-cactus_it_Chap07_info-pratiques_ed01-2015

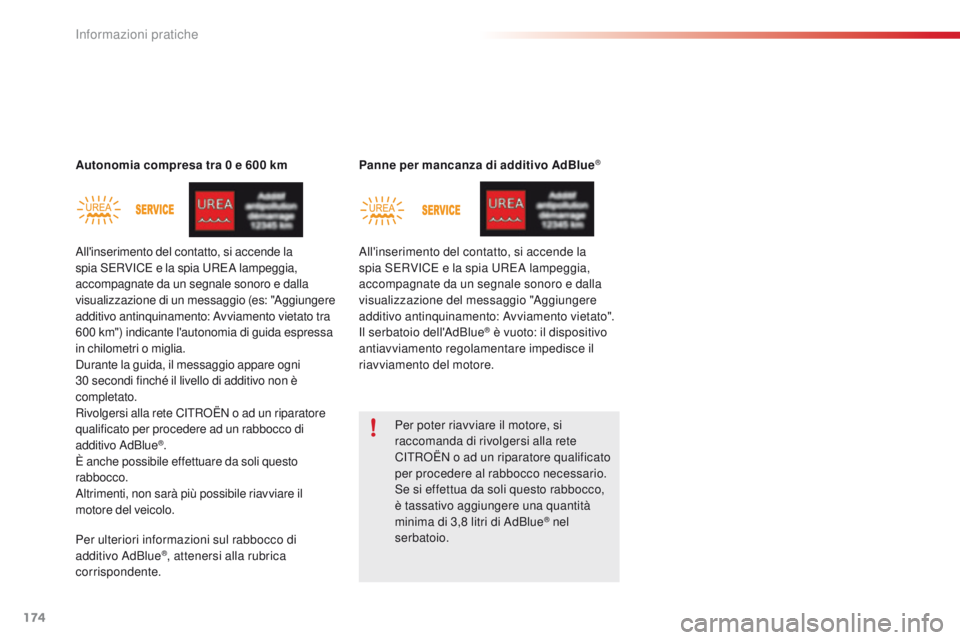

Autonomia compresa tra 0 e 600 kmPanne per mancanza di additivo AdBlue®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8 litri di AdBlue
® nel
serbatoio.
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es: "Aggiungere
additivo antinquinamento: Avviamento vietato tra
600 km") indicante l'autonomia di guida espressa
in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente.
Informazioni pratiche

175
C4-cactus_it_Chap07_info-pratiques_ed01-2015

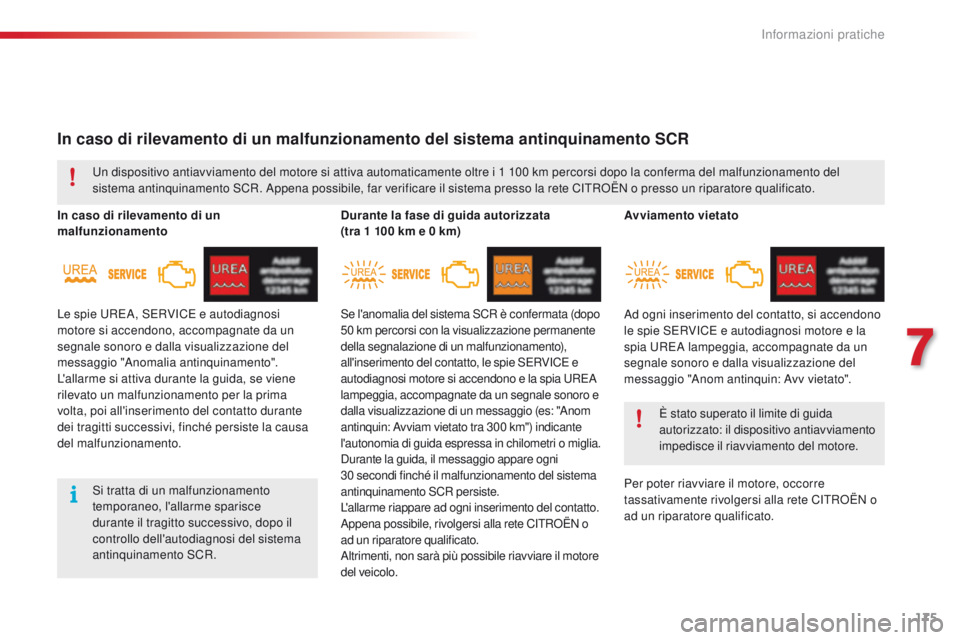

In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
In caso di rilevamento di un
malfunzionamento Durante la fase di guida autorizzata
(tra 1
100 km e 0 km)
Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 100 km percorsi dopo la conferma del malfunzionamento del
sistema antinquinamento SCR. Appena possibile, far verificare il sistema presso la rete CITROËN o presso un riparatore qualificato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento.
Se l'anomalia del sistema SCR è confermata (dopo
50
km percorsi con la visualizzazione permanente
della segnalazione di un malfunzionamento),
all'inserimento del contatto, le spie SERVICE e
autodiagnosi motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es: "Anom
antinquin: Avviam vietato tra 300


km") indicante
l'autonomia di guida espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30


secondi finché il malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
del veicolo.
Avviamento vietato
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato. È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato".
7
Informazioni pratiche

176
C4-cactus_it_Chap07_info-pratiques_ed01-2015
Additivo ghiacciato AdBlue®
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
Rabbocchi di additivo AdBlue®
Precauzioni d'utilizzoIl riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.
Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza. Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue® riservato all'uso
dei mezzi pesanti.
Utilizzare solamente additivo AdBlue
®
conforme alla norma ISO 22241.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89 litri (1/2 gallone) presso
la rete CITROËN o presso un riparatore
qualificato.
L'additivo AdBlue® è una soluzione a base
d'urea. Questo liquido non è infiammabile, è
incolore e inodore (conservarlo in un luogo
fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Informazioni pratiche

177
C4-cactus_it_Chap07_info-pratiques_ed01-2015

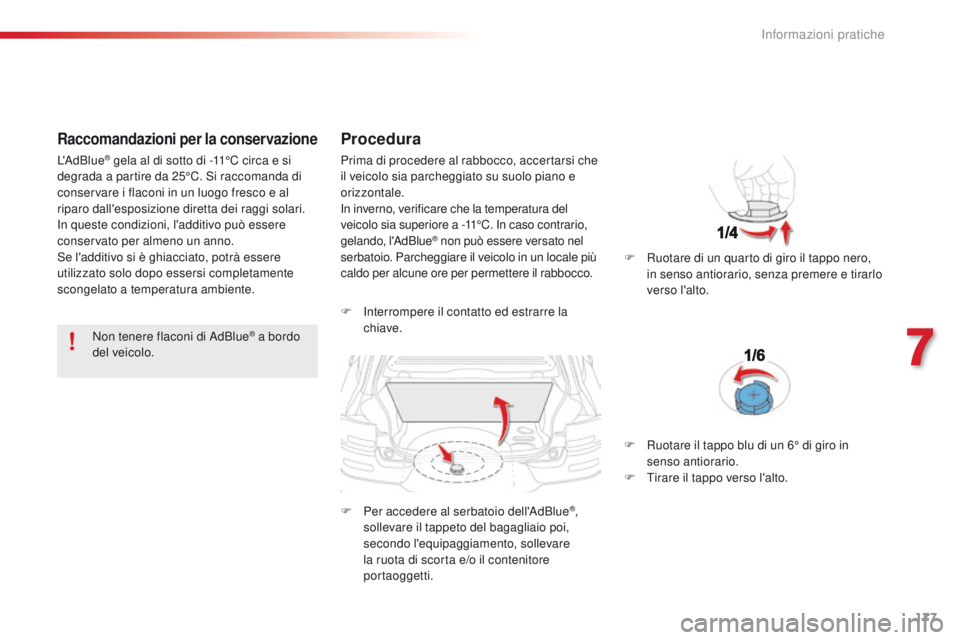

Raccomandazioni per la conservazione
Non tenere flaconi di AdBlue® a bordo
del veicolo.
Procedura
F Interrompere il contatto ed estrarre la chiave.
F

Pe
r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare
la ruota di scorta e/o il contenitore
portaoggetti. F

R
uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente. Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale più
caldo per alcune ore per permettere il rabbocco.
F

R
uotare il tappo blu di un 6° di giro in
senso antiorario.
F

T
irare il tappo verso l'alto.
7
Informazioni pratiche

178
C4-cactus_it_Chap07_info-pratiques_ed01-2015

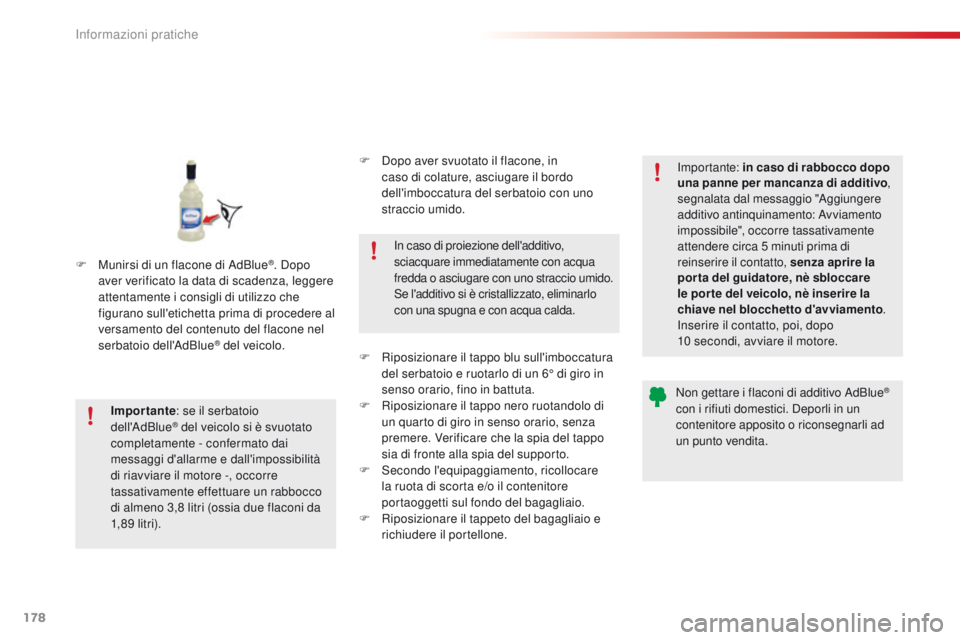

F Munirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Importante : se il serbatoio
dell'AdBlue
® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8 litri (ossia due flaconi da
1,8 9 litr i).
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o asciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di additivo ,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
impossibile", occorre tassativamente
attendere circa 5
minuti prima di
reinserire il contatto, senza aprire la
porta del guidatore, nè sbloccare
le por te del veicolo, nè inserire la
chiave nel blocchetto d'avviamento .
Inserire il contatto, poi, dopo
10
secondi, avviare il motore.
Non gettare i flaconi di additivo AdBlue
®
con i rifiuti domestici. Deporli in un
contenitore apposito o riconsegnarli ad
un punto vendita.
F

D

opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F

R

iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F
R
iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S

econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R

iposizionare il tappeto del bagagliaio e
richiudere il portellone.
Informazioni pratiche
