Il montaggio di un equipaggiamento o di
un accessorio elettrico non omologato
da CITROËN, può provocare una panne
al sistema elettronico del veicolo ed un
consumo eccessivo.
Rivolgersi ad un rappresentante della
marca CITROËN per conoscere la
gamma di equipaggiamenti o accessori
omologati.
Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-
vendita, con antenna esterna sul
veicolo, consultare la Rete CITROËN
che comunicherà le caratteristiche
degli stessi (banda di frequenza,
potenza massima d'uscita, posizione
dell'antenna, condizioni specifiche
d'installazione) che possono essere
montati, secondo la Direttiva
Compatibilità Elettromagnetica
Automotive (2004/104/CE).In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori:
gilet di sicurezza, triangoli di
presegnalazione, etilometri, lampadine,
fusibili di ricambio, estintore, cofanetto
di pronto soccorso, fasce di protezione
nella parte posteriore del veicolo.
7
Informazioni pratiche

160
C4-cactus_it_Chap07_info-pratiques_ed01-2015

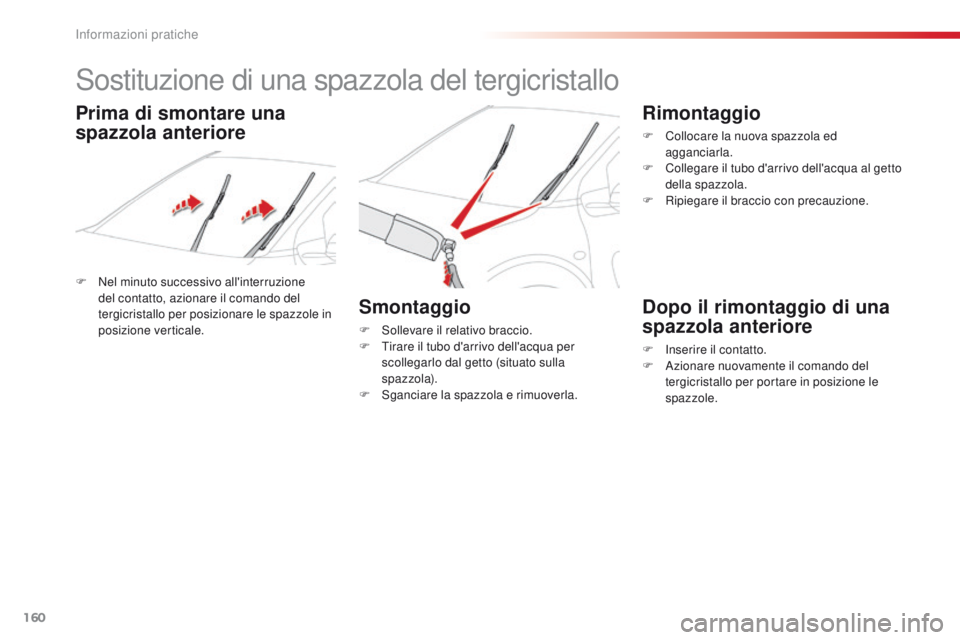

Sostituzione di una spazzola del tergicristallo
F Nel minuto successivo all'interruzione del contatto, azionare il comando del
tergicristallo per posizionare le spazzole in
posizione verticale.
Smontaggio
F Sollevare il relativo braccio.
F T irare il tubo d'arrivo dell'acqua per
scollegarlo dal getto (situato sulla
spazzola).
F

S
ganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed agganciarla.
F

C
ollegare il tubo d'arrivo dell'acqua al getto
della spazzola.
F

R
ipiegare il braccio con precauzione.
Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F A zionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.
Prima di smontare una
spazzola anteriore
Informazioni pratiche

161
C4-cactus_it_Chap07_info-pratiques_ed01-2015

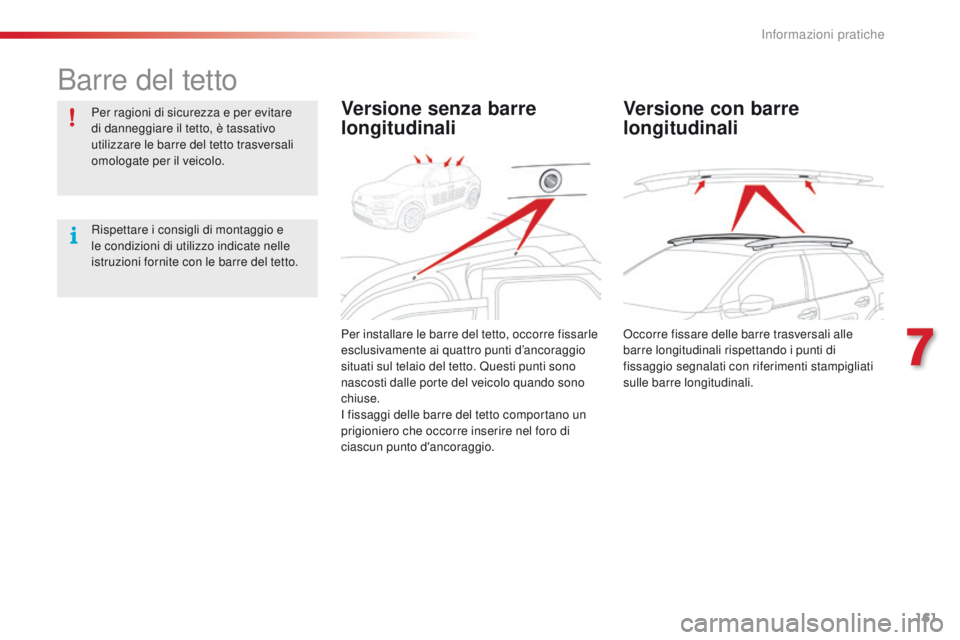

Barre del tetto
Per ragioni di sicurezza e per evitare
di danneggiare il tetto, è tassativo
utilizzare le barre del tetto trasversali
omologate per il veicolo.
Rispettare i consigli di montaggio e
le condizioni di utilizzo indicate nelle
istruzioni fornite con le barre del tetto.Versione senza barre
longitudinali
Per installare le barre del tetto, occorre fissarle
esclusivamente ai quattro punti d’ancoraggio
situati sul telaio del tetto. Questi punti sono
nascosti dalle porte del veicolo quando sono
chiuse.
I fissaggi delle barre del tetto comportano un
prigioniero che occorre inserire nel foro di
ciascun punto d'ancoraggio.
Versione con barre
longitudinali
Occorre fissare delle barre trasversali alle
barre longitudinali rispettando i punti di
fissaggio segnalati con riferimenti stampigliati
sulle barre longitudinali.
7
Informazioni pratiche

162
C4-cactus_it_Chap07_info-pratiques_ed01-2015
Carico massimo ripartito sulle barre del
tetto per un'altezza di carico che non
superi i 40 cm.: 80 kg.
Questo valore può essere modificato,
verificare il carico massimo indicato
nelle istruzioni fornite con le barre del
tetto.
Se l'altezza supera i 40
cm, adattare la
velocità del veicolo al tipo di strada, per
non danneggiare le barre e i fissaggi sul
veicolo.
Consultare la legislazione nazionale al
fine di rispettare la regolamentazione
del trasporto di oggetti più lunghi del
veicolo.

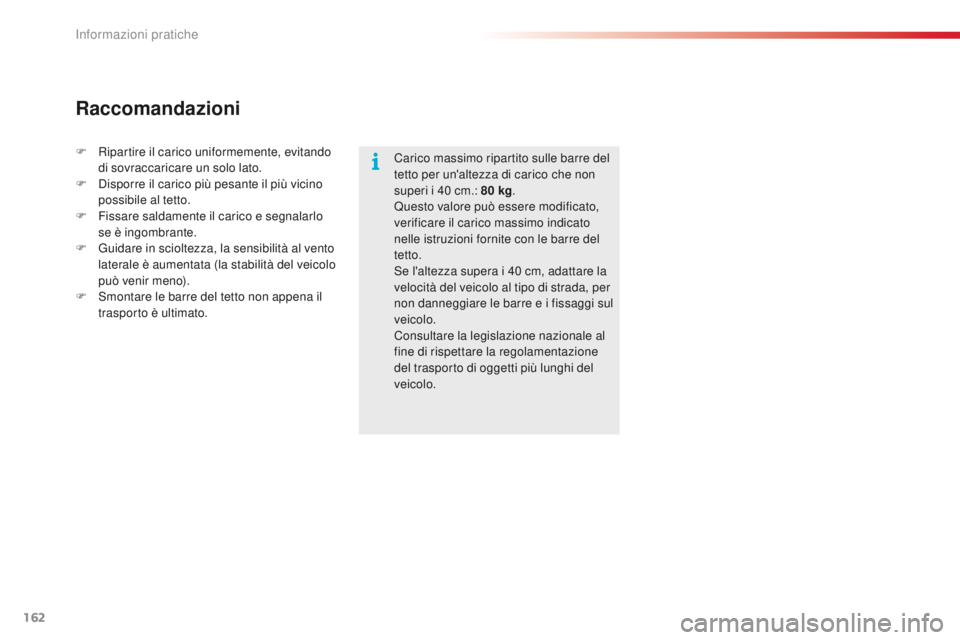

Raccomandazioni
F Ripartire il carico uniformemente, evitando di sovraccaricare un solo lato.
F

D
isporre il carico più pesante il più vicino
possibile al tetto.
F

F
issare saldamente il carico e segnalarlo
se è ingombrante.
F

G
uidare in scioltezza, la sensibilità al vento
laterale è aumentata (la stabilità del veicolo
può venir meno).
F

S
montare le barre del tetto non appena il
trasporto è ultimato.
Informazioni pratiche

163
C4-cactus_it_Chap07_info-pratiques_ed01-2015
TOTAL & CITROËN
Partner nelle performance e nel
rispetto dell'ambiente
L'innovazione al servizio delle
performance
Da più di 40 anni, le équipe di Ricerca e di Sviluppo
TOTAL elaborano per CITROËN dei lubrificanti che
rispondono alle ultime innovazioni tecniche dei veicoli
CITROËN, nelle competizioni e nella vita di tutti i
giorni.
Ciò è garanzia delle migliori per formance per il motore
dei veicoli.
Una protezione ottimale del
motore del veicolo
Effettuando la manutenzione del veicolo
CITROËN, con i lubrificanti TOTAL, si
contribuisce a migliorare la longevità
e le prestazioni del motore rispettando
l’ambiente.
7
Informazioni pratiche

164
C4-cactus_it_Chap07_info-pratiques_ed01-2015

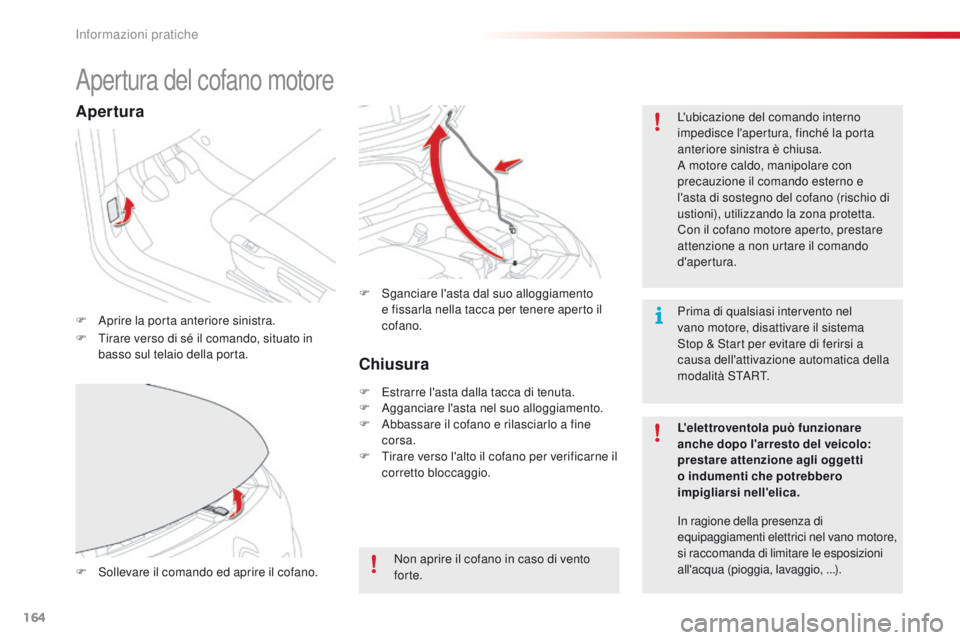

Apertura del cofano motore
F Aprire la porta anteriore sinistra.L'ubicazione del comando interno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
A motore caldo, manipolare con
precauzione il comando esterno e
l'asta di sostegno del cofano (rischio di
ustioni), utilizzando la zona protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando
d'apertura.
F
S
ollevare il comando ed aprire il cofano. F

S
ganciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Apertura
F Tirare verso di sé il comando, situato in basso sul telaio della porta.
L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
Non aprire il cofano in caso di vento
forte.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F A gganciare l'asta nel suo alloggiamento.
F

A
bbassare il cofano e rilasciarlo a fine
corsa.
F

T
irare verso l'alto il cofano per verificarne il
corretto bloccaggio.
In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio, ...). Prima di qualsiasi intervento nel
vano motore, disattivare il sistema
Stop & Start per evitare di ferirsi a
causa dell'attivazione automatica della
modalità START.
Informazioni pratiche

165
C4-cactus_it_Chap07_info-pratiques_ed01-2015
1. Serbatoio del liquido lavacristallo.
2. Serbatoio del liquido di raffreddamento.
3.
S

erbatoio del liquido dei freni.
4.
B

atteria.
5.
S

catola portafusibili.
6.
F

iltro dell'aria.
7.
A

stina di livello olio motore.
8.
R

iempimento olio motore.

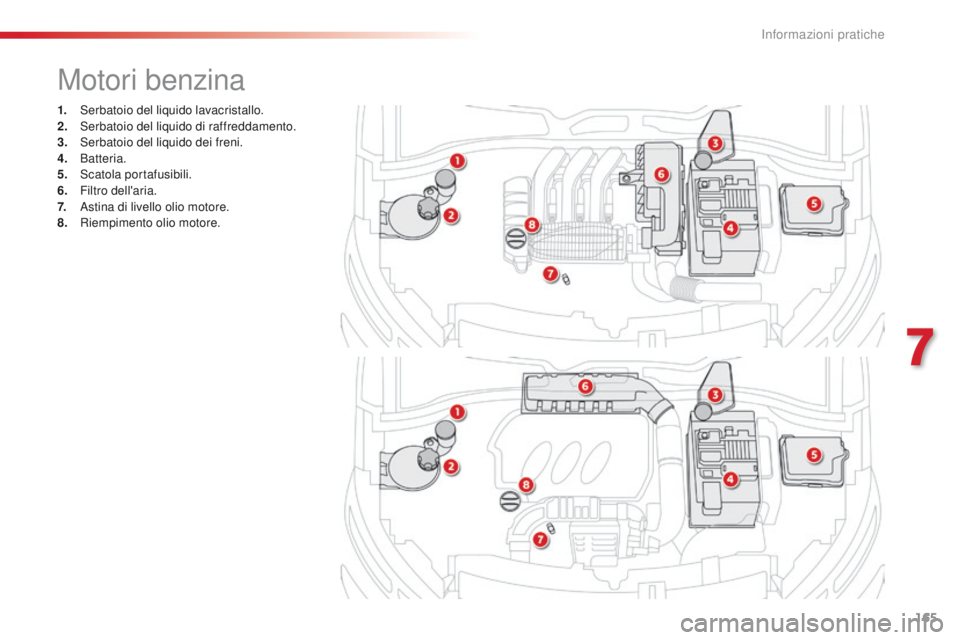

Motori benzina
7
Informazioni pratiche

166
C4-cactus_it_Chap07_info-pratiques_ed01-2015
1. Serbatoio del liquido del lavacristallo.
2. Serbatoio del liquido di raffreddamento.
3.
S

erbatoio del liquido dei freni.
4.
B

atteria.
5.
S

catola portafusibili.
6.
F

iltro dell'aria.
7.
A

stina di livello olio motore.
8.
R

iempimento olio motore.
9.
P

ompa di reinnesco*.

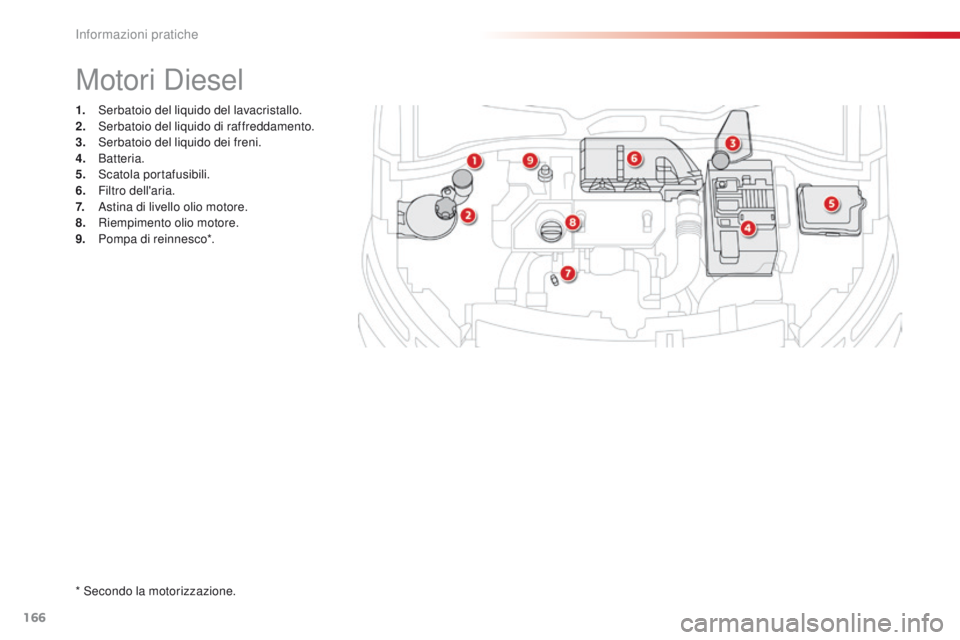

Motori Diesel
* Secondo la motorizzazione.
Informazioni pratiche

167
C4-cactus_it_Chap07_info-pratiques_ed01-2015
Verifica dei livelli
Quando s'interviene nel cofano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.

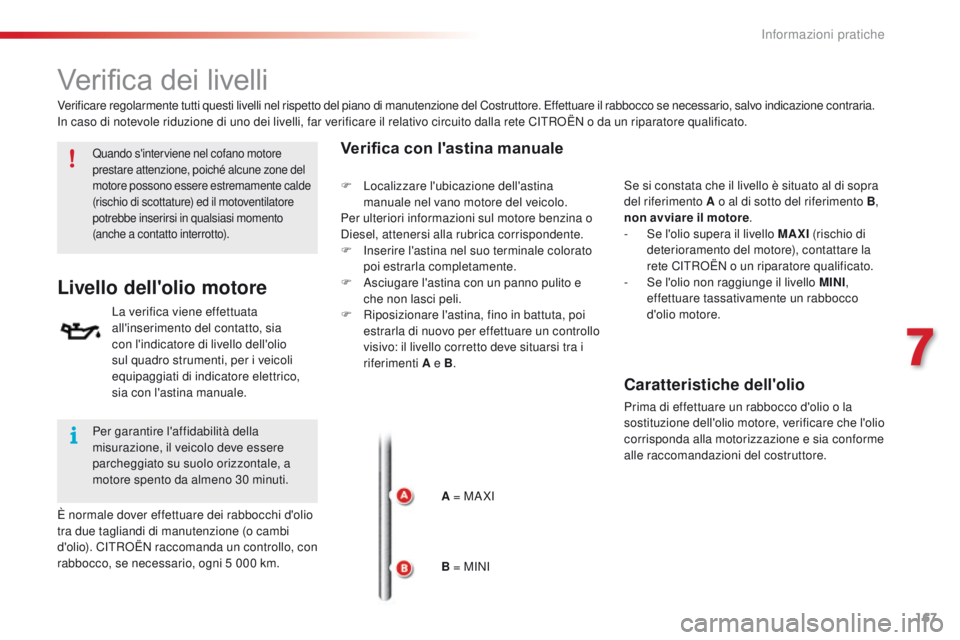

Verifica con l'astina manuale
Verificare regolarmente tutti questi livelli nel rispetto del piano di manutenzione del Costruttore. Effettuare il rabbocco se necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete CITROËN o da un riparatore qualificato.Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B,
non avviare il motore .
-

S
e l'olio supera il livello MAXI (rischio di
deterioramento del motore), contattare la
rete CITROËN o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MINI,
effettuare tassativamente un rabbocco
d'olio motore.
A = MA XI
B = MINI
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). CITROËN raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km. F

L
ocalizzare l'ubicazione dell'astina
manuale nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel, attenersi alla rubrica corrispondente.
F

I
nserire l'astina nel suo terminale colorato
poi estrarla completamente.
F

A
sciugare l'astina con un panno pulito e
che non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
7
Informazioni pratiche

168
C4-cactus_it_Chap07_info-pratiques_ed01-2015
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto
con l'indicatore di livello dell'olio sul
quadro strumenti non è valida entro
i 30 minuti successivi al rabbocco.

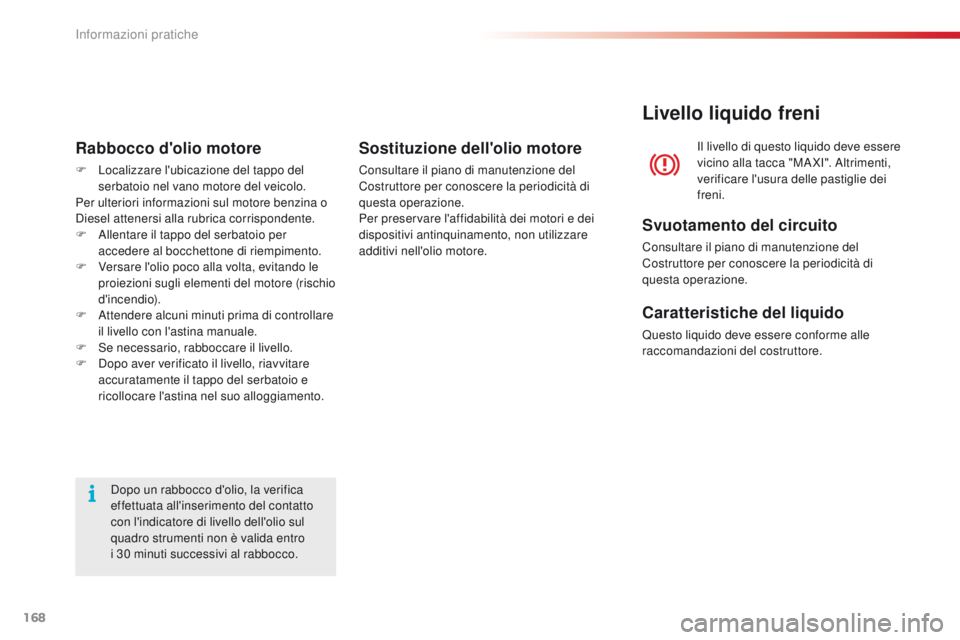

Rabbocco d'olio motore
F Localizzare l'ubicazione del tappo del serbatoio nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel attenersi alla rubrica corrispondente.
F

A
llentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore. Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
