CITROEN C4 CACTUS 2016 Lietošanas Instrukcija (in Latvian)

199
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

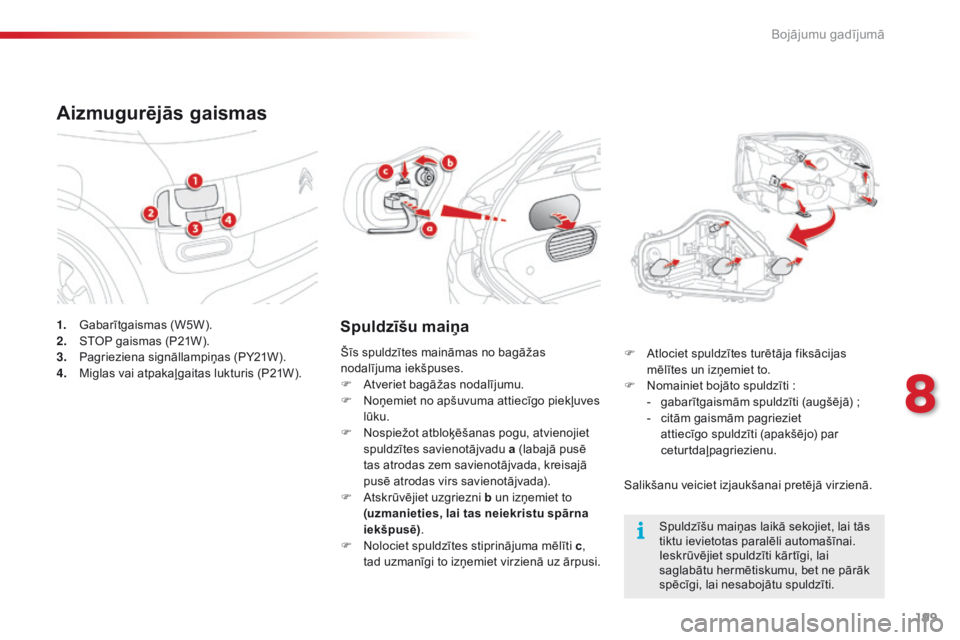

1. Gabarītgaismas (W5W).
2. STOP gaismas (P21W).
3.
P

agrieziena signāllampiņas (PY21W).
4.
M

iglas vai atpakaļgaitas lukturis (P21W).
Aizmugurējās gaismas
Spuldzīšu maiņa
Salikšanu veiciet izjaukšanai pretējā virzienā. F
A
tlociet spuldzītes turētāja fiksācijas
mēlītes un izņemiet to.
F
N
omainiet bojāto spuldzīti :
-
g
abarītgaismām spuldzīti (augšējā) ;
-
c
itām gaismām pagrieziet
attiecīgo spuldzīti (apakšējo) par
ceturtdaļpagriezienu.
Šīs spuldzītes maināmas no bagāžas
nodalījuma iekšpuses.
F

A

tveriet bagāžas nodalījumu.
F

N

oņemiet no apšuvuma attiecīgo piekļuves
lūku.
F

N

ospiežot atbloķēšanas pogu, atvienojiet
spuldzītes savienotājvadu a (labajā pusē
tas atrodas zem savienotājvada, kreisajā
pusē atrodas virs savienotājvada).
F
A
tskrūvējiet uzgriezni b un izņemiet to
( uzmanieties, lai tas neiekristu spārna
iekšpusē ).
F

N

olociet spuldzītes stiprinājuma mēlīti c,
tad uzmanīgi to izņemiet virzienā uz ārpusi. Spuldzīšu maiņas laikā sekojiet, lai tās
tiktu ievietotas paralēli automašīnai.
Ieskrūvējiet spuldzīti kārtīgi, lai
saglabātu hermētiskumu, bet ne pārāk
spēcīgi, lai nesabojātu spuldzīti.
8
Bojājumu gadījumā

200
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

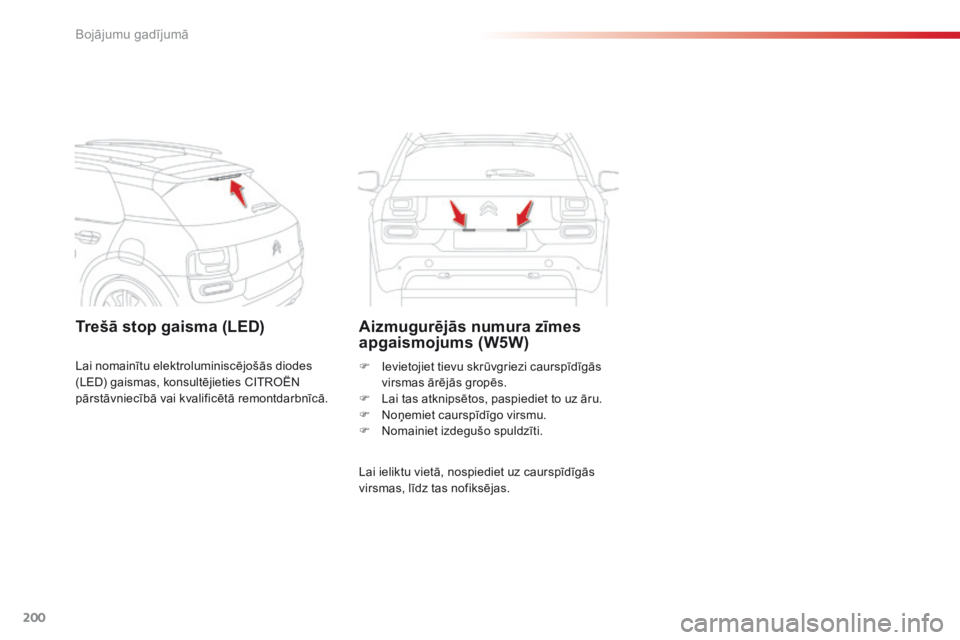

Trešā stop gaisma (LED)Aizmugurējās numura zīmes
apgaismojums (W5W)
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas. F
I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F
L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
Lai nomainītu elektroluminiscējošās diodes
(LED) gaismas, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Bojājumu gadījumā

201
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

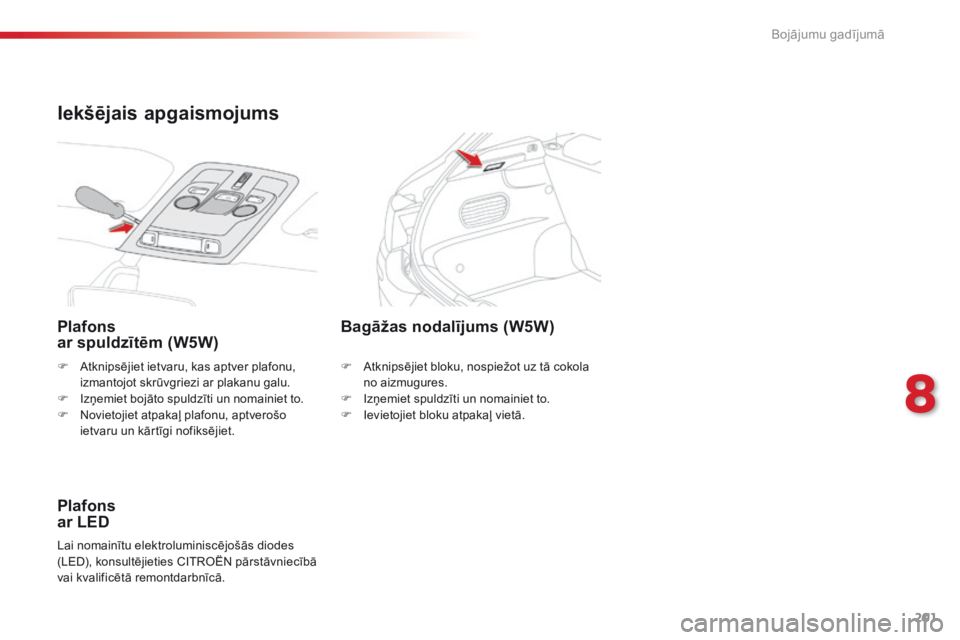

F Atknipsējiet ietvaru, kas aptver plafonu, izmantojot skrūvgriezi ar plakanu galu.
F

I
zņemiet bojāto spuldzīti un nomainiet to.
F

N
ovietojiet atpakaļ plafonu, aptverošo
ietvaru un kārtīgi nofiksējiet.
Plafons
ar spuldzītēm (W5W)
Plafons
ar LED
Lai nomainītu elektroluminiscējošās diodes
(LED), konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Bagāžas nodalījums (W5W)
F Atknipsējiet bloku, nospiežot uz tā cokola no aizmugures.
F

I
zņemiet spuldzīti un nomainiet to.
F

I
evietojiet bloku atpakaļ vietā.
Iekšējais apgaismojums
8
Bojājumu gadījumā

202
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

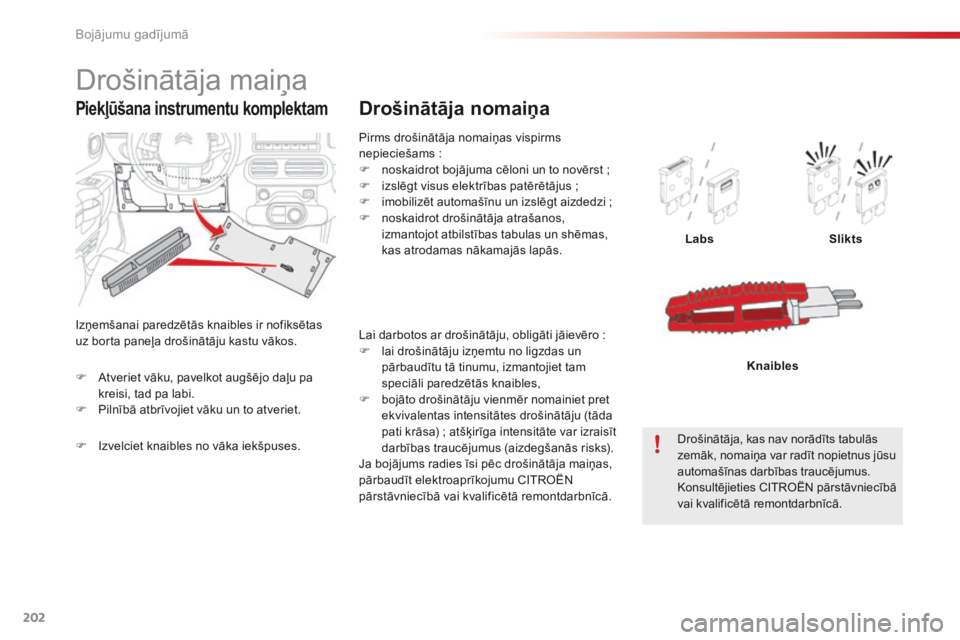

Pirms drošinātāja nomaiņas vispirms
nepieciešams :
F

n
oskaidrot bojājuma cēloni un to novērst ;
F

i
zslēgt visus elektrības patērētājus ;
F

i
mobilizēt automašīnu un izslēgt aizdedzi ;
F

n
oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas nākamajās lapās.
Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts tabulās
zemāk, nomaiņa var radīt nopietnus jūsu
automašīnas darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Knaibles
Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas
uz borta paneļa drošinātāju kastu vākos.
Piekļūšana instrumentu komplektam
Lai darbotos ar drošinātāju, obligāti jāievēro :
F l ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles,
F

b
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa)
; atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektroaprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
F

A

tveriet vāku, pavelkot augšējo daļu pa
kreisi, tad pa labi.
F

P

ilnībā atbrīvojiet vāku un to atveriet.
F

I

zvelciet knaibles no vāka iekšpuses.
Bojājumu gadījumā

203
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

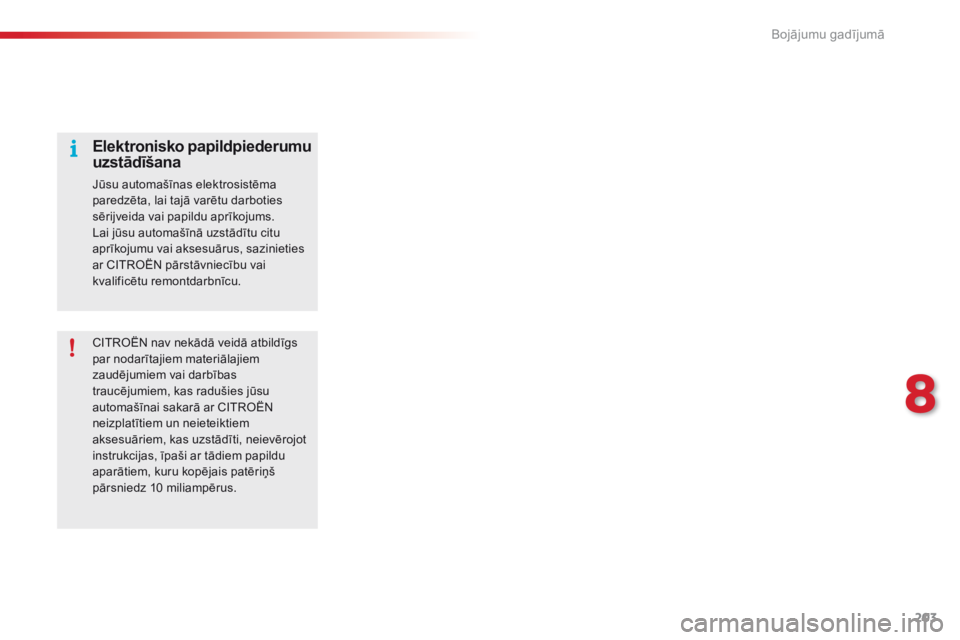

CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši ar tādiem papildu
aparātiem, kuru kopējais patēriņš
pārsniedz 10 miliampērus.
Elektronisko papildpiederumu
uzstādīšana
Jūsu automašīnas elektrosistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
8
Bojājumu gadījumā

204
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

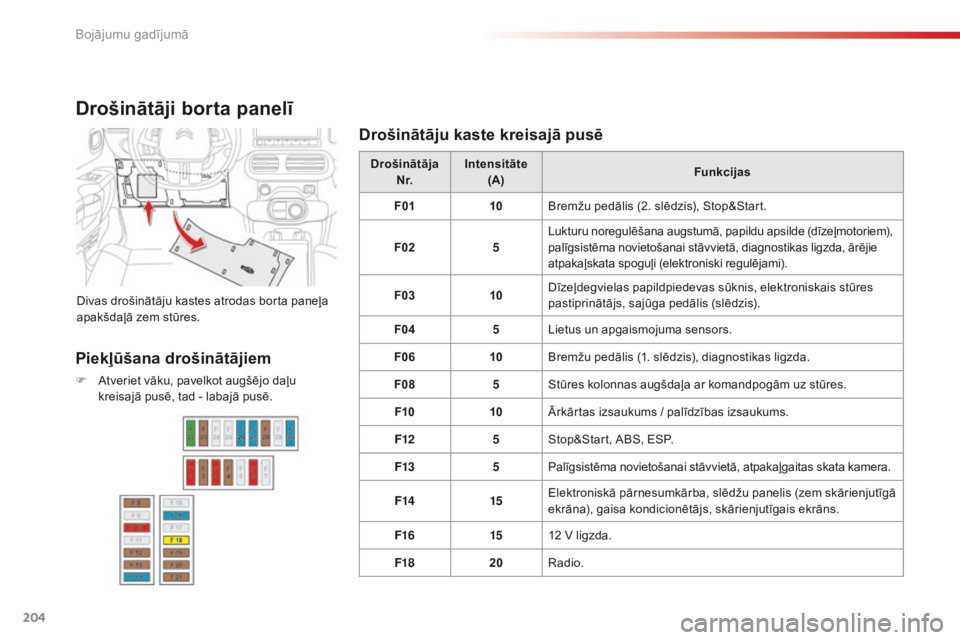

Drošinātāji borta panelī
Divas drošinātāju kastes atrodas borta paneļa
apakšdaļā zem stūres.Drošinātāja
N r. Intensitāte
(A) Funkcijas
F01 10Bremžu pedālis (2. slēdzis), Stop&Start.
F02 5Lukturu noregulēšana augstumā, papildu apsilde (dīzeļmotoriem),
palīgsistēma novietošanai stāvvietā, diagnostikas ligzda, ārējie
atpakaļskata spoguļi (elektroniski regulējami).
F03 10Dīzeļdegvielas papildpiedevas sūknis, elektroniskais stūres
pastiprinātājs, sajūga pedālis (slēdzis).
F04 5Lietus un apgaismojuma sensors.
F06 10Bremžu pedālis (1. slēdzis), diagnostikas ligzda.
F08 5Stūres kolonnas augšdaļa ar komandpogām uz stūres.
F10 10Ārkārtas izsaukums / palīdzības izsaukums.
F12 5Stop&Start, ABS, ESP.
F13 5Palīgsistēma novietošanai stāvvietā, atpakaļgaitas skata kamera.
F14 15Elektroniskā pārnesumkārba, slēdžu panelis (zem skārienjutīgā
ekrāna), gaisa kondicionētājs, skārienjutīgais ekrāns.
F16 1512 V ligzda.
F18 20Radio.
Piekļūšana drošinātājiem
F Atveriet vāku, pavelkot augšējo daļu
kreisajā pusē, tad - labajā pusē.
Drošinātāju kaste kreisajā pusē
Bojājumu gadījumā

205
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

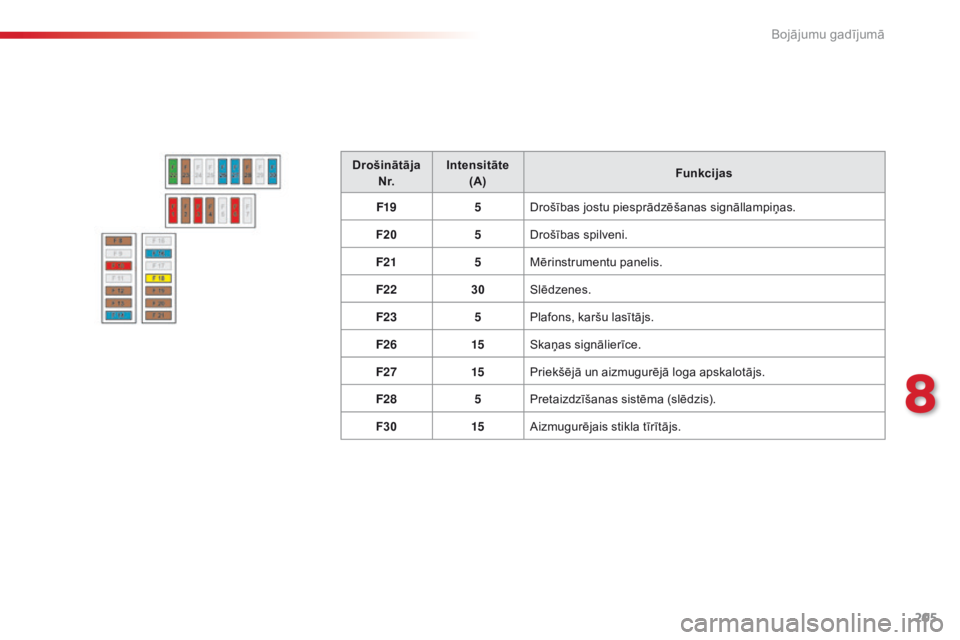

DrošinātājaN r. Intensitāte
(A) Funkcijas
F19 5Drošības jostu piesprādzēšanas signāllampiņas.
F20 5Drošības spilveni.
F21 5Mērinstrumentu panelis.
F22 30Slēdzenes.
F23 5Plafons, karšu lasītājs.
F26 15Skaņas signālierīce.
F27 15Priekšējā un aizmugurējā loga apskalotājs.
F28 5Pretaizdzīšanas sistēma (slēdzis).
F30 15Aizmugurējais stikla tīrītājs.
8
Bojājumu gadījumā

206
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

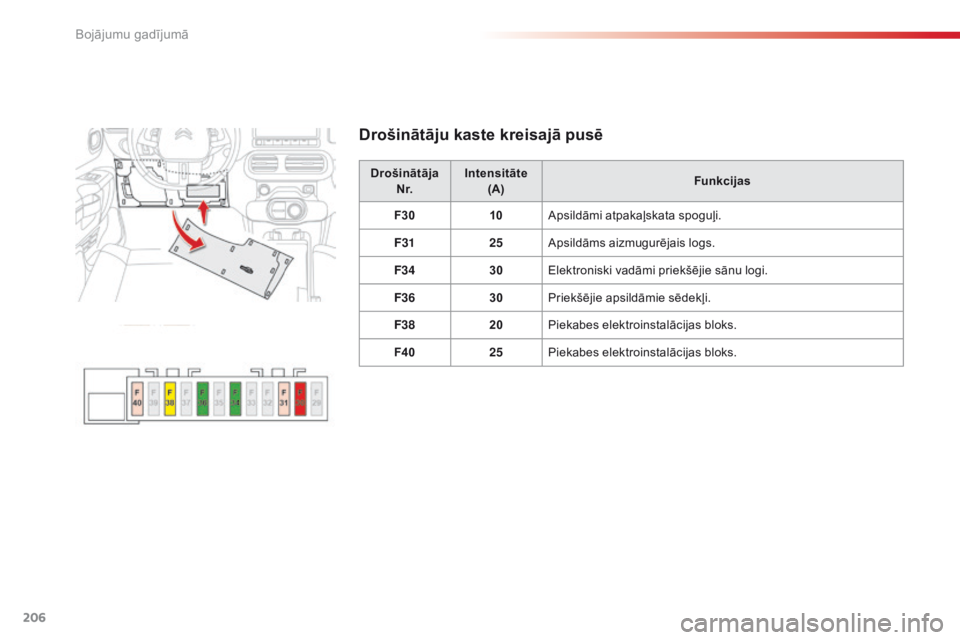

Drošinātāju kaste kreisajā pusē
Drošinātāja N r. Intensitāte
(A) Funkcijas
F30 10Apsildāmi atpakaļskata spoguļi.
F31 25Apsildāms aizmugurējais logs.
F34 30Elektroniski vadāmi priekšējie sānu logi.
F36 30Priekšējie apsildāmie sēdekļi.
F38 20Piekabes elektroinstalācijas bloks.
F40 25Piekabes elektroinstalācijas bloks.
Bojājumu gadījumā

207
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

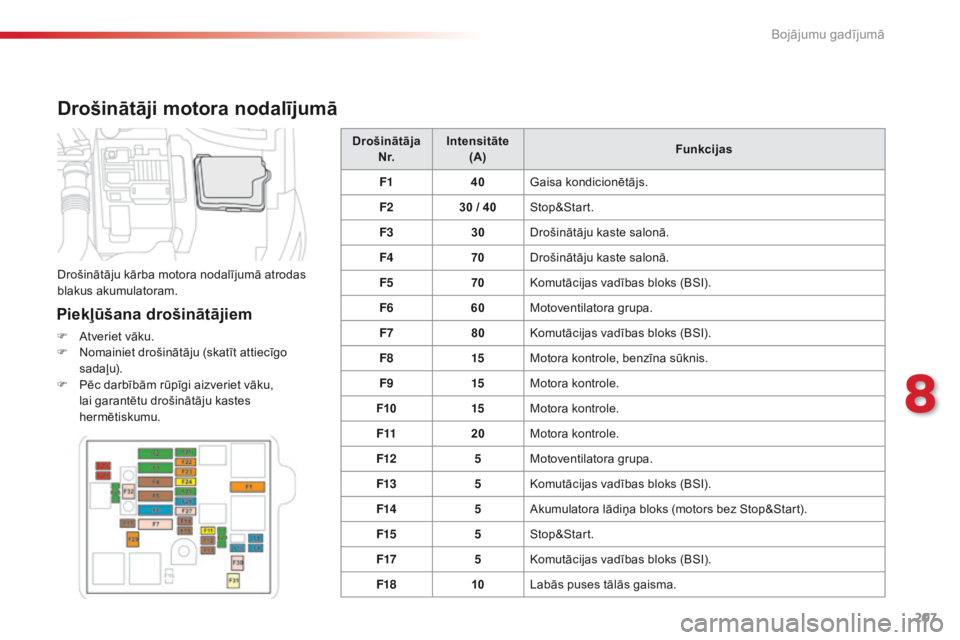

Drošinātāji motora nodalījumā
Piekļūšana drošinātājiem
F Atveriet vāku.
F N omainiet drošinātāju (skatīt attiecīgo
sadaļu).
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu. Drošinātāja
N r. Intensitāte
(A) Funkcijas
F1 40Gaisa kondicionētājs.
F2 30 / 40Stop&Start.
F3 30Drošinātāju kaste salonā.
F4 70Drošinātāju kaste salonā.
F5 70Komutācijas vadības bloks (BSI).
F6 60Motoventilatora grupa.
F7 80Komutācijas vadības bloks (BSI).
F8 15Motora kontrole, benzīna sūknis.
F9 15Motora kontrole.
F10 15Motora kontrole.
F11 20Motora kontrole.
F12 5Motoventilatora grupa.
F13 5Komutācijas vadības bloks (BSI).
F14 5Akumulatora lādiņa bloks (motors bez Stop&Start).
F15 5Stop&Start.
F17 5Komutācijas vadības bloks (BSI).
F18 10Labās puses tālās gaisma.
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram.
8
Bojājumu gadījumā

208
C4-cactus_lv_Chap08_En-cas-de-panne_ed01-2015

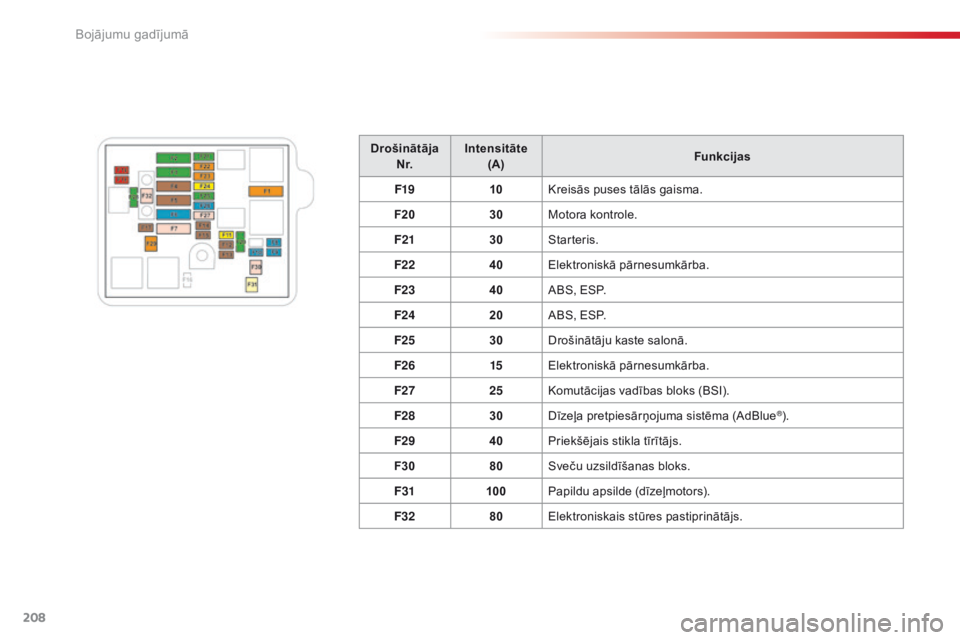

DrošinātājaN r. Intensitāte
(A) Funkcijas
F19 10Kreisās puses tālās gaisma.
F20 30Motora kontrole.
F21 30Starteris.
F22 40Elektroniskā pārnesumkārba.
F23 40ABS, ESP.
F24 20ABS, ESP.
F25 30Drošinātāju kaste salonā.
F26 15Elektroniskā pārnesumkārba.
F27 25Komutācijas vadības bloks (BSI).
F28 30Dīzeļa pretpiesārņojuma sistēma (AdBlue
®).
F29 40Priekšējais stikla tīrītājs.
F30 80Sveču uzsildīšanas bloks.
F31 100Papildu apsilde (dīzeļmotors).
F32 80Elektroniskais stūres pastiprinātājs.
