CITROEN C4 CACTUS 2016 Omistajan Käsikirjat (in Finnish)

189
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
F Irrota työkalukotelo vetämällä. Varapyörä on auton tavaratilan lattian alla.

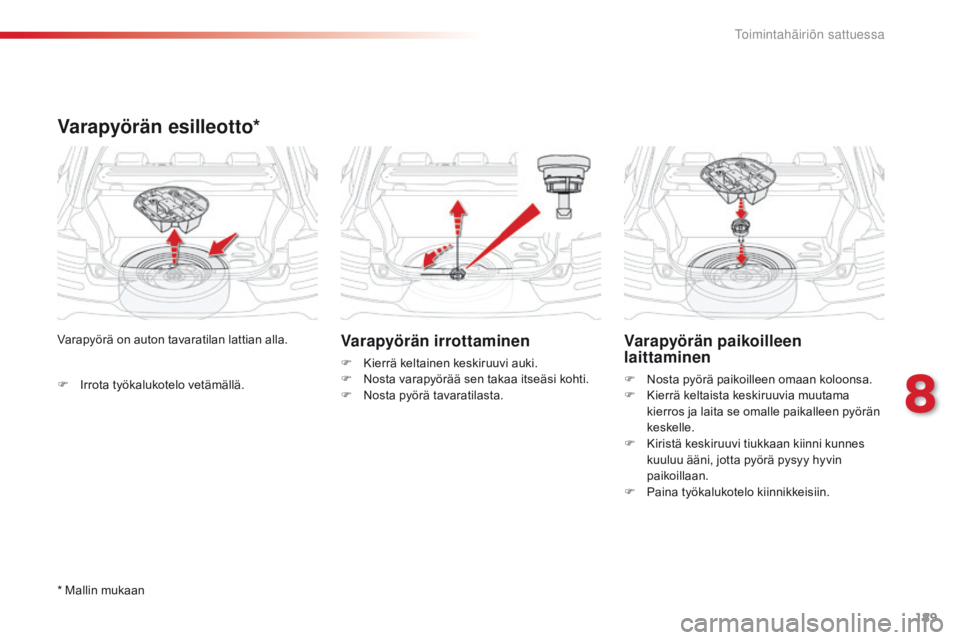

Varapyörän esilleotto*
Varapyörän irrottaminen
F Kierrä keltainen keskiruuvi auki.
F N osta varapyörää sen takaa itseäsi kohti.
F

N
osta pyörä tavaratilasta.
Varapyörän paikoilleen
laittaminen
F Nosta pyörä paikoilleen omaan koloonsa.
F K ierrä keltaista keskiruuvia muutama
kierros ja laita se omalle paikalleen pyörän
keskelle.
F

K
iristä keskiruuvi tiukkaan kiinni kunnes
kuuluu ääni, jotta pyörä pysyy hyvin
paikoillaan.
F

P
aina työkalukotelo kiinnikkeisiin.
*

Mallin mukaan
8
Toimintahäiriön sattuessa

190
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. au ton
tulee olla vaakatasossa ja alustan on
oltava tasainen ja liukumaton.
Kiristä seisontajarru, katkaise virta ja
kytke päälle ykkösvaihde, jotta pyörät
lukkiutuvat.
Varmista, että jarrun merkkivalot
palavat vilkkumatta mittaristossa.
Pyöränvaihdon aikana autossa ei saa
olla ketään. Varmista, että matkustajat
siirtyvät turvalliseen paikkaan tien
sivuun.
Varmista, että tunkki on varmasti hyvin
auton nostoa varten tarkoitetussa
kohdassa.
Tunkin virheellinen käyttö voi aiheuttaa
auton putoamisen alas.
Älä koskaan mene auton alle, kun se on
nosturin varassa. Käytä pukkeja.
Ty ö v a i h e e t
F Poista pultinsuojat työkalulla 3 (mallin
mukaan).
F

K
ierrä pultit auki pelkällä
pyöränpultinavaimella 1.
Älä käytä:
-

t
unkkia muuhun tarkoitukseen kuin
auton nostoon
-

m
uuta kuin auton mukana
toimitettua tunkkia.
Tunkkia tulee käyttää vain
rikkoontuneen renkaan vaihdossa.
Tunkkia ei tarvitse huoltaa.
Toimintahäiriön sattuessa

191
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
F aseta tunkin 2 varsi maahan ja varmista, että se on kohtisuorassa
vaihdettavaa pyörää lähinnä
olevaa etunostokorvaketta
A tai
takanostokorvaketta B vasten. F
as eta tunkki 2 siten, että sen tukipää koskettaa nostokohtaa A tai B ja, että tukialue A tai B on
hyvin tukipään keskellä.
F

N
osta autoa tunkilla kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi paikoilleen.
Varmista, että tunkki on tukevasti paikoillaan. Jos maaperä on liukasta tai möyheää, tunkki
on vaarassa liukua tai romahtaa - loukkaantumisvaara!
Katso, että asetat tunkin ainoastaan tätä tarkoitusta varten olevaan nostokokohtaan A tai
B auton alla, ja varmista samalla, että auton tukialue on huolella tunkin pään keskellä. Jos
näin ei ole, auto voi vaurioitua ja/tai tunkki romahtaa kasaan - loukkaantumisvaara!
8
Toimintahäiriön sattuessa

192
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Pyörän kiinnitys
Varapyörän kiinnitys
Jos autossasi on alumiinivanteet, on
täysin normaalia, että asennuksessa
pultteja kiristettäessä välilevy ei kosketa
varapyörää. Rengas kiinnittyy pultin
kartiomaisen tuen varaan, kun pultit
kiristetään kiinni.
Pyörän vaihdon jälkeen
anna CITROËN-verkoston huollon
tai valtuutetun korjaamon tarkastaa
mahdollisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna se
mahdollisimman pian paikalleen.
F

I

rrota pultit ja laita ne talteen puhtaaseen
paikkaan.
F
I
rrota pyörä.
Toimintahäiriön sattuessa

193
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015

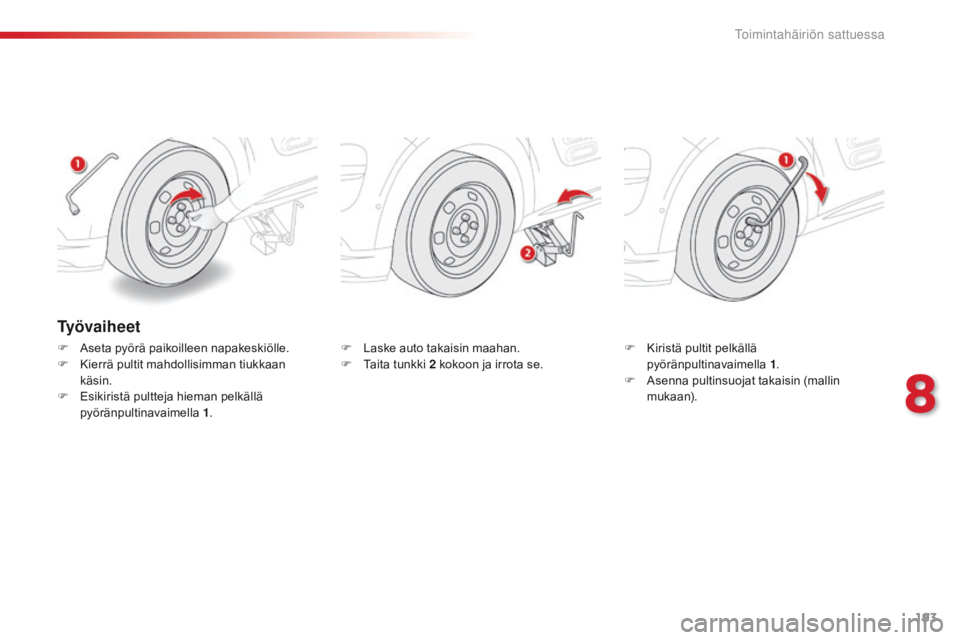

Ty ö v a i h e e t
F aseta pyörä paikoilleen napakeskiölle.
F K ierrä pultit mahdollisimman tiukkaan
käsin.
F

E
sikiristä pultteja hieman pelkällä
pyöränpultinavaimella 1. F
L aske auto takaisin maahan.
F T aita tunkki 2 kokoon ja irrota se.F
K iristä pultit pelkällä
pyöränpultinavaimella 1 .
F
a
s
enna pultinsuojat takaisin (mallin
mukaan).
8
Toimintahäiriön sattuessa

194
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Lampun vaihtaminen
Etuvalot
1. Huomiovalot / seisontavalot (LED)
2. Lähivalot (H7)
3.
K

aukovalot (H1)
4.
S

uuntavalot (PY21W)
5.
S

umuvalot (PS24W) Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot
ovat palaneet muutaman minuutin.
Valonheittimissä on suojalakalla
käsitellyt polykarbonaattilasit:
F
ä
lä puhdista niitä kuivalla
kankaalla ja hankaavalla
puhdistusaineella tai liuotteella ,
F
k
äytä vain pesusientä ja
saippuavettä tai neutraalia
puhdistusainetta,
F
k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian
kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina useita
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
F

Ä
lä koske sormin
halogeenipolttimon lasiosaan, vaan
käytä nukkaamatonta liinaa.
ai

noastaan anti-ultravioletti (UV) -
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.
Toimintahäiriön sattuessa

195
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Huomiovalot / seisontavalot
(LED)
Jos hohtodiodilamppu (LED) pitää vaihtaa, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.F
I rrota polttimon liitin.
F

I
rrota polttimo ja vaihda se.
Lähivalot
F Poista suojus vetämällä kielekkeestä.
F O ta kiinni liittimestä ja lampunkannasta,
jonka jälkeen nosta kokonaisuutta ylöspäin,
niin se irtoaa.
F

O
ta liittimen ja lampunkannan kokonaisuus
ulos.
as

enna osat paikalleen päinvastaisessa
järjestyksessä kohdistamalla polttimon
asennuspidin ylöspäin .
8
Toimintahäiriön sattuessa

196
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015

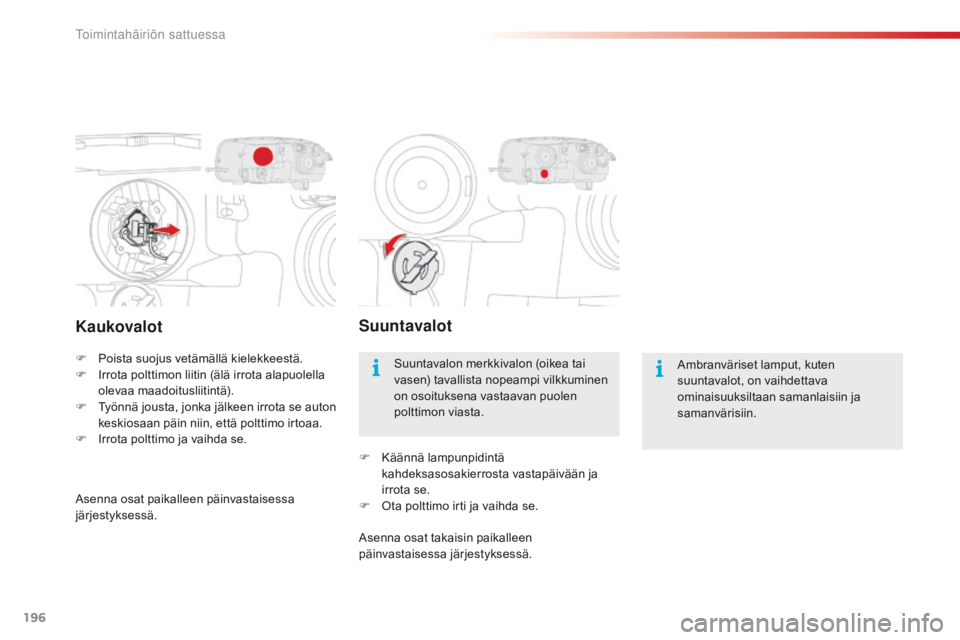

Kaukovalot
F Poista suojus vetämällä kielekkeestä.
F I rrota polttimon liitin (älä irrota alapuolella
olevaa maadoitusliitintä).
F

T
yönnä jousta, jonka jälkeen irrota se auton
keskiosaan päin niin, että polttimo irtoaa.
F

I
rrota polttimo ja vaihda se.
Suuntavalot
ambranväriset lamput, kuten
suuntavalot, on vaihdettava
ominaisuuksiltaan samanlaisiin ja
samanvärisiin.
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen
on osoituksena vastaavan puolen
polttimon viasta.
F

K

äännä lampunpidintä
kahdeksasosakierrosta vastapäivään ja
irrota se.
F

O

ta polttimo irti ja vaihda se.
as

enna osat paikalleen päinvastaisessa
järjestyksessä.
as

enna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
Toimintahäiriön sattuessa

197
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Etusumuvalot
Jos lamppu pitää vaihtaa, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
F

K

ierrä lokasuojan 3

kiinnitysruuvia auki
etupuskurin alta.
F

L

evitä lokasuojaa, jotta pääset käsiksi
etusumuvaloon.
F

I

rrota lampunkannan liitin painamalla
yläosassa olevaa kielekettä. F

I

rrota lampunkanta nipistämällä kahta
kiinnitintä (ylhäällä ja alhaalla) peukalolla ja
etusormella.
F

V

aihda moduuli (lampunkanta ja polttimo).
Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä.
8
Toimintahäiriön sattuessa

198
C4-cactus_fi_Chap08_En-cas-de-panne_ed01-2015
Sivuvilkut
F Työnnä ruuvimeisseli sivuvilkun sivusta.
F K äännä ruuvimeisseliä, jotta sivuvilkku
nousee ja irrota se.
F

I
rrota sivuvilkun liitin.
F

V
aihda moduuli.
Moduulin hankinnassa ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
as

enna osat takaisin päinvastaisessa
järjestyksessä. Kun osat asennetaan paikalleen:
-

v
aro vahingoittamasta auton
maalipintaa ruuvimeisselillä,
- ä lä päästä liitintä ja johtoa
liukumaan lokasuojan sisään.
Jos polttimoiden vaihdossa on
vaikeuksia, ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
