CITROEN C4 CACTUS 2016 Omistajan Käsikirjat (in Finnish)

169
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Jäähdytysnesteen taso
Nesteen tason tulee olla lähellä
merkintää MaXI, eikä se saa
koskaan ylittää tuota tasoa.
Lisäksi jäähdytysjärjestelmässä on painetta, joten
moottorin sammuttamisen jälkeen on odotettava vähintään
yksi tunti, ennen kuin mitään toimenpiteitä tehdään.
Varo kuuman nesteen roiskumista, sillä se voi aiheuttaa
palovammoja.
a
v
aa korkkia ensin kahden kierroksen
verran, jotta paine laskee. Kun paine on laskenut, irrota
korkki ja lisää nestettä.
Jäähdytysnesteen vaihto
Jäähdytysnestettä ei tarvitse vaihtaa. Jäähdytyspuhallin voi käynnistyä vielä
moottorin sammutuksen jälkeen: pidä
esineet ja vaatteet loitolla, etteivät ne pääse
tarttumaan puhaltimen laippoihin. Jäähdytyspuhallin säätää jäähdytysnesteen
lämpötilaa, kun moottori on lämmin.
Nesteen laatuvaatimukset
Nesteen on oltava valmistajan suositusten
mukaista.
Nesteen laatuvaatimukset
Jotta neste puhdistaisi mahdollisimman hyvin
eikä jäätyisi, säiliöön ei saa laittaa vettä.
Talvella suosittelemme käytettäväksi etanoli-
tai metanolipohjaista pesunestettä.
Tuulilasin pesunestetaso
Lisää pesunestettä, kun se on tarpeen.
Lisäaineen täyttö
Lisäaineen täyttö tulee ehdottomasti teettää
pikaisesti CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Dieselin lisäaineen taso
(dieselmoottori, jossa on
hiukkassuodatin)
Lisäainesäiliön vähimmäistaso
osoitetaan kiinteästi palavalla Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on
haitallisia terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin
tai maahan.
Vie jäteöljy säiliöihin, jotka on varattu
tätä tarkoitusta varten CITROËN-
verkoston toimipisteissä tai valtuutetulla
korjaamolla.
Käytetyt nesteet ja öljyt
merkkivalolla, merkkiäänellä ja näyttöön tulee
hiukkassuodattimen lisäaineen alhaista tasoa
osoittava viesti.
7
Käytännön tietoja

170
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Tarkastukset
Akku 12 V
akkua ei tarvitse huoltaa.
Tarkista kuitenkin akkukenkien
puhtaus ja kiinnitys, erityisesti
kesäisin ja talvisin.Katso näiden osien vaihtoväli
valmistajan huolto-ohjelmasta.
Ilmansuodatin ja siitepölysuodatin
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
valmistajan huolto-ohjelmasta.
Öljynsuodatin
Tämä tarra osoittaa, erityisesti Stop & Start -

järjestelmän yhteydessä, että korkealuokkaisen
ja erityisominaisuuksiltaan määrätyn 12
V:n
lyijyakun vaihtaminen tai irrotus on annettava
yksinomaan CITROËN-verkoston tai valtuutetun
korjaamon tehtäväksi. Ellei toisin mainita, tarkasta alla olevat osat valmistajan huolto-ohjelman sekä oman automallisi mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja.
Hiukkassuodatin (diesel)
Tämän merkkivalon syttyminen
kiinteästi yhdessä tulevan
varoitusviestin kanssa on
merkki hiukkassuodattimen
tukkeutumisvaarasta.
Elvytä suodatin ajamalla heti, kun liikenteellisesti
on mahdollista vähintään 60 km/h:n nopeudella,
kunnes merkkivalo sammuu.
Jos merkkivalo jää palamaan, lisäaine on
loppunut.
Katso ohjeita otsakkeesta Dieselin lisäaineen
taso.
Uudessa autossa ensimmäisten
hiukkassuodattimen elvytystoimien
yhteydessä voi tulla "palaneen" hajua,
mikä on täysin normaalia.
Kun autolla on ajettu pitkään hyvin
alhaisella nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
Jos akkuun on tehtävä joitakin toimenpiteitä,
katso ensin kohdasta "
ak

ku 12

V ", mitä
varotoimenpiteitä on noudatettava ennen akun
irrotusta ja takaisinkiinnitystä.
Käytännön tietoja

171
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Jarrujen kuluminen riippuu ajotavasta
erityisesti kaupunkiajossa lyhyillä
matkoilla. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa myös
Jarrupalat
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jarrulevyjen kuluminenKäytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
au
ton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulavat.Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Katso tarkistusväli valmistajan
huolto-ohjelmasta.
Automatisoitu vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Katso tämän laitteen tarkastusväli
valmistajan huolto-ohjelmasta.
Seisontajarru
Jos seisontajarrun liikematka on
liian pitkä tai seisontajarrun teho on
heikentynyt, se on säädettävä myös
määräaikaishuoltojen välillä.
Järjestelmän tarkastus on teetettävä
CITROËN-verkostolla tai valtuutetulla
korjaamolla. Jotta sähkölaitteet eivät vahingoittuisi,
älä koskaan
käytä painepesuria
moottoritilan puhdistukseen.
määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
7
Käytännön tietoja

172
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
adBlue®-lisäaine ja SCR-järjestelmä
BlueHDi -dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6 -standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (F
aP

).
SCR-järjestelmä
Ureaa sisältävän adBlue® -aineen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85

%:sti typeksi ja vedeksi, jotka ovat
terveydelle ja ympäristölle vaarattomia. Kun
a
d
Blue
® -säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.
Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä Euro 6

standardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1
100 km ajon jälkeen
varolaite kytkeytyy ja estää moottorin
käynnistämisen.a
dBlue® -lisäaineella on oma säiliö, joka
sijaitsee tavaratilan alla, auton takaosassa.
Säiliön tilavuus on 17
litraa, jolla voidaan
ajaa noin 20
000 km ennen kuin varoituslaite
kytkeytyy. Varoituslaite antaa varoituksen heti,
kun säiliössä olevalla nestemäärällä voidaan
ajaa vielä 2
400 km.
ai

na kun auto viedään huollettavaksi
CITROËN-verkoston huoltopisteeseen tai
valtuutettuun korjaamoon,
ad

Blue
® -säiliö
t
äytetään täyteen, mikä takaa SCR-
järjestelmän moitteettoman toiminnan.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20

000

km kynnysrajan, suosittelemme
täyttämään säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai valtuutetussa
korjaamossa.
Käytänn

173
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Ajettavissa olevan matkan osoittimet
Kun adBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja
a
d
Blue
®-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön. Ajettavissa oleva ajomatka yli 2
400 km
Kun virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa. Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun
a
d
Blue
®-säiliö
on tyhjentynyt.
Moottori ei käynnisty AdBlue®-aineen puuttumisen johdosta
Kun jäljellä oleva ajomatka on 600 - 2 400 km
Kun sytytysvirta kytketään, URE
a-

merkkivalo
syttyy, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim. "Top up
emissions additive: Starting prevented in
1
500 km" [lisää lisäainetta: käynnistäminen
estetty 1 500 km:n jälkeen]).
aj

ettaessa viesti tulee näyttöön 300 km välein,
kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään
ad

Blue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso lisätietoja
a
d

Blue
®-lisäaineesta ja sen
lisäämisestä sitä käsittelevästä kappaleesta.
7
Käytännön tietoja

174
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Kun jäljellä oleva ajomatka on 0 - 600 kmMoottorivika AdBlue® -lisäaineen puuttumisen johdosta
Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa.
Jos täytät säiliön itse,
a
d
Blue
®-ainetta
on ehdottomasti lisättävä vähintään
3,8

litraa.
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja URE
a-

merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim: "Top up
emissions additive: Starting prevented in
600

km" [lisää lisäainetta: käynnistäminen
estetty 600 km:n jälkeen]).
aj

ettaessa viesti tulee näyttöön 30 sekunnin
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään
ad

Blue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Muussa tapauksessa moottoria ei pystytä
käynnistämään. Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja URE
a-

merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti "Top up emissions additive: Starting
prevented" [lisää lisäainetta: käynnistäminen
estetty].
a
dBlue
®-säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen.
Katso lisätietoja
a
d

Blue
®-lisäaineesta ja sen
lisäämisestä sitä käsittelevästä kappaleesta.
Käytännön tietoja

175
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Kun SCR-järjestelmässä havaitaan toimintahäiriö
Kun toimintahäiriö havaitaanSallitun ajomäärän aikana (1 100 km - 0 km)
Moottorin käynnistymisen ehkäisylaite kytkeytyy automaattisesti, kun on ajettu yli 1 100 km SCR-järjestelmän toimintahäiriön todentamisen
jälkeen. Tarkistuta järjestelmä niin pian kuin mahdollista CITROËN-verkostolla tai valtuutetussa korjaamossa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty.
Merkkivalot URE
a

ja SERVICE sekä moottorin
automaattisen diagnosoinnin merkkivalo
syttyvät, samalla kuuluu merkkiääni ja näyttöön
tulee viesti "Emissions fault" [Päästövika].
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen
aikana niin kauan kuin toimintahäiriön syy on
olemassa. Jos SCR-järjestelmän toimintahäiriö
vahvistetaan (kun on ajettu 50 km niin, että
toimintahäiriön varoitus on pysyvästi näytössä),
SERVICE sekä moottorin automaattisen
diagnosoinnin merkkivalo syttyvät ja URE
a-
m

erkkivalo vilkkuu, samalla kuuluu merkkiääni
ja näyttöön tulee viesti (esim.: "Emissions fault:
Starting prevented in 300 km" [Päästövika:
käynnistäminen estetty 300 km:n jälkeen]), joka
näyttää matkan (km/maili), joka voidaan vielä
ajaa.
aj

ettaessa viesti tulee näyttöön 30 sekunnin
välein, kunnes SCR-järjestelmän toimintahäiriö
korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria. Käynnistämisen ehkäisy
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.
Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen.
aina kun sytytysvirta kytketään, SERVICE sekä
moottorin automaattisen diagnostiikan merkkivalo
syttyvät ja URE
a-

merkkivalo vilkkuu, samalla kuuluu
merkkiääni ja näyttöön tulee viesti "Emissions fault:
Starting prevented" [Päästövika: käynnistäminen estetty].
7
Käytännön tietoja

176
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
AdBlue® -lisäaineen jäätyminen
a

dBlue
®-lisäaine jäätyy noin alle -11 °C
pakkasessa.
SCR-järjestelmässä on
a
d
Blue
®-
säiliön lämmityslaite, jonka ansiosta
neste ei jäädy ja voit ajaa kovassakin
pakkasessa.
AdBlue®-säiliön täyttäminen
Käyttöön liittyvät varokeinotadBlue®-säiliön täyttö tehdään aina, kun auto
huolletaan CITROËN-verkoston tai valtuutetun
korjaamon toimesta.
Kuitenkin, ottaen huomioon säiliön tilavuuden,
lisäainetta joudutaan ehkä lisäämään
huoltokertojen välillä, eritoten silloin, kun
varoitusmerkkivalo tai -viesti ilmestyy.
Voit kääntyä CITROËN-verkostoon kuuluvan
korjaamon tai valtuutetun korjaamon puoleen.
Jos aiot lisätä ainetta säiliöön itse, lue
seuraavat varoitukset huolellisesti.
Säilytä
a

dBlue
®-lisäaine lasten
ulottumattomissa, alkuperäisessä
pakkauksessaan.
Älä koskaan kaada
a
d
Blue
®-lisäainetta
toiseen astiaan. Sen puhtaus kärsii siitä. Älä koskaan laimenna lisäainetta vedellä.
Älä koskaan kaada lisäainetta
polttoainesäiliöön.
Älä koskaan täytä lisäainesäiliötä
kuorma-autoille tarkoitetusta
ad Blue®-
jakelijasta.
Käytä yksinomaan ISO 22241 -standardin
mukaista
a

dBlue
®-lisäainetta.
Tippalukolla varustettujen pullojen
suunnittelussa on otettu huomioon täytön
helppous. 1,89 litran (1/2 gallonaa) pulloja voi
hankkia CITROËN-verkostosta tai valtuutetusta
korjaamosta.
a

dBlue
®-urealiuos on syttymätön, väritön ja
hajuton neste (viileässä tilassa säilytettynä).
Jos nestettä joutuu iholle, pese runsaalla
juoksevalla vedellä ja saippualla. Jos nestettä
joutuu silmiin, huuhtele silmät välittömästi
runsaalla juoksevalla vedellä tai silmien
huuhteluun tarkoitetulla nesteellä vähintään
15 min. ajan. Ota yhteys lääkäriin, jos ärsytys
jatkuu.
Jos ainetta on nielty, huuhtele suu välittömästi
puhtaalla vedellä ja juo sitten paljon vettä.
Määrätyissä olosuhteissa (kuten kuumassa
lämpötilassa) voi ilmaantua ammoniakin
haihtumista: vältä tuotteesta haihtuvan höyryn
hengittämistä.
a
m
moniakkihöyry ärsyttää
limakalvoja (silmiä, nenää ja kurkkua).
Käytännön tietoja

177
C4-cactus_fi_Chap07_info-pratiques_ed01-2015
Varastointiohjeet
Älä säilytä adBlue®-pulloja autossa.
Menettelytapa
F Katkaise virta ja poista virta-avain.
F

P
ääset käsiksi
a
dBlue
® -säiliöön
seuraavalla tavalla: nosta tavaratilan matto
ylös ja varustetason mukaan poista sitten
varapyörä ja/tai säilytyslokero. F

K
äännä mustaa tulppaa 1/4-kierrosta
vastapäivään painamatta sitä, ja nosta se
sitten irti.
a

dBlue
® jäätyy noin -11 °C pakkasessa ja sen
laatu heikkenee 25 °C:n lämpötilasta lähtien.
Pullot on hyvä varastoida viileään tilaan ja
suojaan suoralta auringonvalolta.
an

netun ohjeen mukaisissa
varastointiolosuhteissa lisäaineen säilyvyys on
vähintään vuosi.
Jos lisäaine jäätyy, sitä voidaan käyttää,
kun se on sulatettu kokonaan normaalissa
ympäristölämpötilassa. Ennen aineen lisäämistä, varmista että auto on
pysäköity tasaiselle ja vaakasuoralle maalle.
Talvella, tarkista, että auton lämpötila on
yli
-11 °C. Muussa tapauksessa jäätyvää
a

dBlue
®-ainetta ei voida kaataa säiliöön.
Pysäköi auto lämpimään tilaan muutamaksi
tunniksi, jotta voit lisätä ainetta säiliöön.
F

K
äännä sinistä tulppaa 1/6 -kierrosta
vastapäivään.
F

I
rrota tulppa vetämällä se irti.
7
Käytännön tietoja

178
C4-cactus_fi_Chap07_info-pratiques_ed01-2015

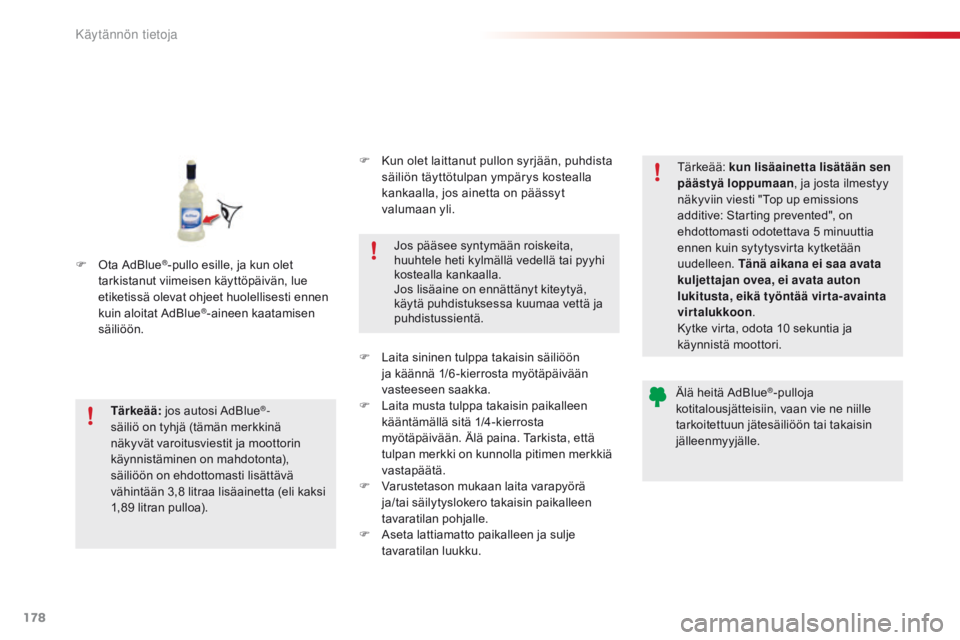

F Ota ad Blue®-pullo esille, ja kun olet
tarkistanut viimeisen käyttöpäivän, lue
etiketissä olevat ohjeet huolellisesti ennen
kuin aloitat
a
d
Blue
®-aineen kaatamisen
säiliöön.
Tärkeää: jos autosi
a
d
Blue
®-
säiliö on tyhjä (tämän merkkinä
näkyvät varoitusviestit ja moottorin
käynnistäminen on mahdotonta),
säiliöön on ehdottomasti lisättävä
vähintään 3,8

litraa lisäainetta (eli kaksi
1,89

litran pulloa). Jos pääsee syntymään roiskeita,
huuhtele heti kylmällä vedellä tai pyyhi
kostealla kankaalla.
Jos lisäaine on ennättänyt kiteytyä,
käytä puhdistuksessa kuumaa vettä ja
puhdistussientä.
Tärkeää:
kun lisäainetta lisätään sen
päästyä loppumaan , ja josta ilmestyy
näkyviin viesti "Top up emissions
additive: Starting prevented", on
ehdottomasti odotettava 5 minuuttia
ennen kuin sytytysvirta kytketään
uudelleen. Tänä aikana ei saa avata
kuljettajan ovea, ei avata auton
lukitusta, eikä työntää virta-avainta
virtalukkoon .
Kytke virta, odota 10 sekuntia ja
käynnistä moottori.
Älä heitä a
d
Blue
®-pulloja
kotitalousjätteisiin, vaan vie ne niille
tarkoitettuun jätesäiliöön tai takaisin
jälleenmyyjälle.
F

K

un olet laittanut pullon syrjään, puhdista
säiliön täyttötulpan ympärys kostealla
kankaalla, jos ainetta on päässyt
valumaan yli.
F

L

aita sininen tulppa takaisin säiliöön
ja käännä 1/6 -kierrosta myötäpäivään
vasteeseen saakka.
F
L
aita musta tulppa takaisin paikalleen
kääntämällä sitä 1/4-kierrosta
myötäpäivään. Älä paina. Tarkista, että
tulpan merkki on kunnolla pitimen merkkiä
vastapäätä.
F

V

arustetason mukaan laita varapyörä
ja/tai säilytyslokero takaisin paikalleen
tavaratilan pohjalle.
F
a
s

eta lattiamatto paikalleen ja sulje
tavaratilan luukku.
Käytänn
