CITROEN C4 CACTUS 2016 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2016, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2016Pages: 302, PDF Size: 7.53 MB
Page 61 of 302

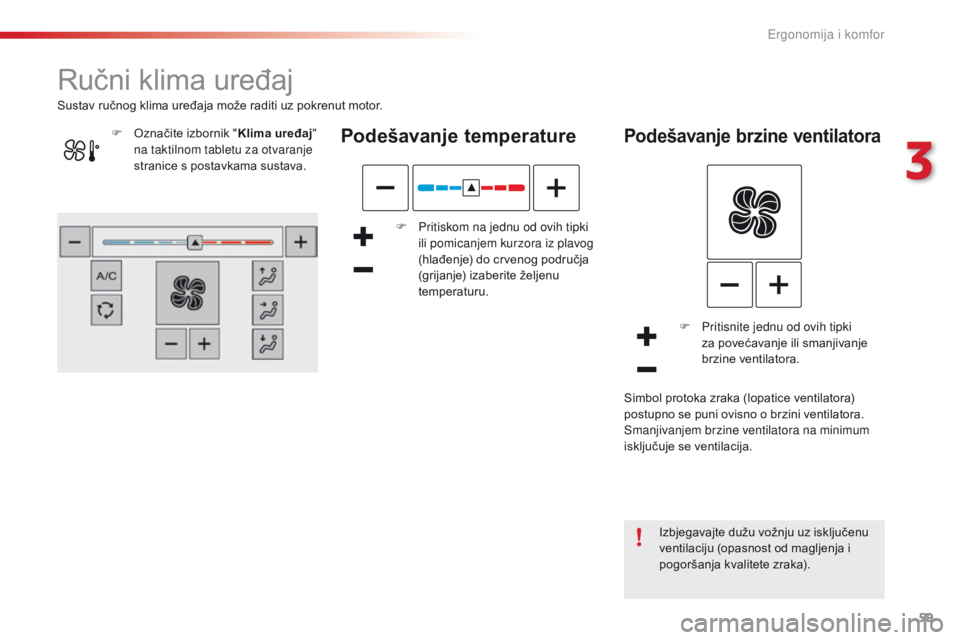

59
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Ručni klima uređaj
Podešavanje temperature
F Pritiskom na jednu od ovih tipki ili pomicanjem kurzora iz plavog
(hlađenje) do crvenog područja
(grijanje) izaberite željenu
temperaturu.
Sustav ručnog klima uređaja može raditi uz pokrenut motor.
Podešavanje brzine ventilatora
F Pritisnite jednu od ovih tipki
za povećavanje ili smanjivanje
brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni ovisno o brzini ventilatora.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
F
O
značite izbornik "
Klima uređaj"
na taktilnom tabletu za otvaranje
stranice s postavkama sustava.
3
Ergonomija i komfor
Page 62 of 302

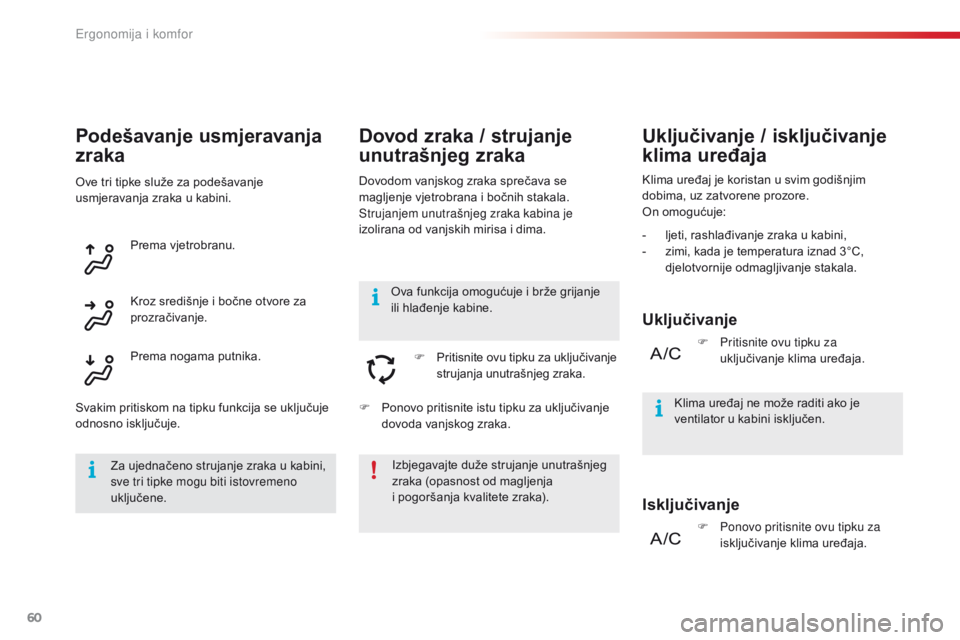

60
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Dovod zraka / strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih mirisa i dima.F
P
ritisnite ovu tipku za uključivanje
strujanja unutrašnjeg zraka. Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
Uključivanje / isključivanje
klima uređaja
Uključivanje
Isključivanje
Klima uređaj ne može raditi ako je
ventilator u kabini isključen.
F
P
ritisnite ovu tipku za
uključivanje klima uređaja.
Izbjegavajte duže strujanje unutrašnjeg
zraka (opasnost od magljenja
i pogoršanja kvalitete zraka).
Ova funkcija omogućuje i brže grijanje
ili hlađenje kabine.
-
l
jeti, rashlađivanje zraka u kabini,
-
z
imi, kada je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
F
P
onovo pritisnite ovu tipku za
isključivanje klima uređaja.
Podešavanje usmjeravanja
zraka
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Prema vjetrobranu.
Svakim pritiskom na tipku funkcija se uključuje
odnosno isključuje. Prema nogama putnika. Kroz središnje i bočne otvore za
prozračivanje.
F
P
onovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka.
Za ujednačeno strujanje zraka u kabini,
sve tri tipke mogu biti istovremeno
uključene.
Ergonomija i komfor
Page 63 of 302

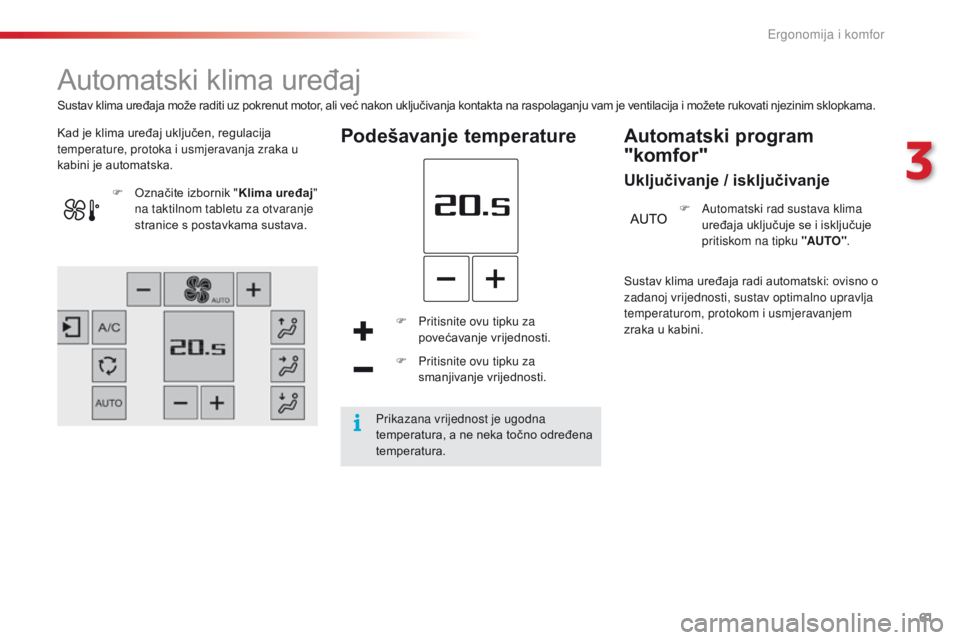

61
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Automatski klima uređaj
Kad je klima uređaj uključen, regulacija
temperature, protoka i usmjeravanja zraka u
kabini je automatska.Podešavanje temperature
F Pritisnite ovu tipku za povećavanje vrijednosti.
F
P
ritisnite ovu tipku za
smanjivanje vrijednosti.
F
O
značite izbornik "
Klima uređaj"
na taktilnom tabletu za otvaranje
stranice s postavkama sustava.
Sustav klima uređaja radi automatski: ovisno o
zadanoj vrijednosti, sustav optimalno upravlja
temperaturom, protokom i usmjeravanjem
zraka u kabini.F
A
utomatski rad sustava klima
uređaja uključuje se i isključuje
pritiskom na tipku "AUTO" .
Automatski program
"komfor"
Uključivanje / isključivanje
Sustav klima uređaja može raditi uz pokrenut motor, ali već nakon uključivanja kontakta na raspolaganju vam je ventilacija i možete rukovati njezinim sklopkama.
Prikazana vrijednost je ugodna
temperatura, a ne neka točno određena
temperatura.
3
Ergonomija i komfor
Page 64 of 302

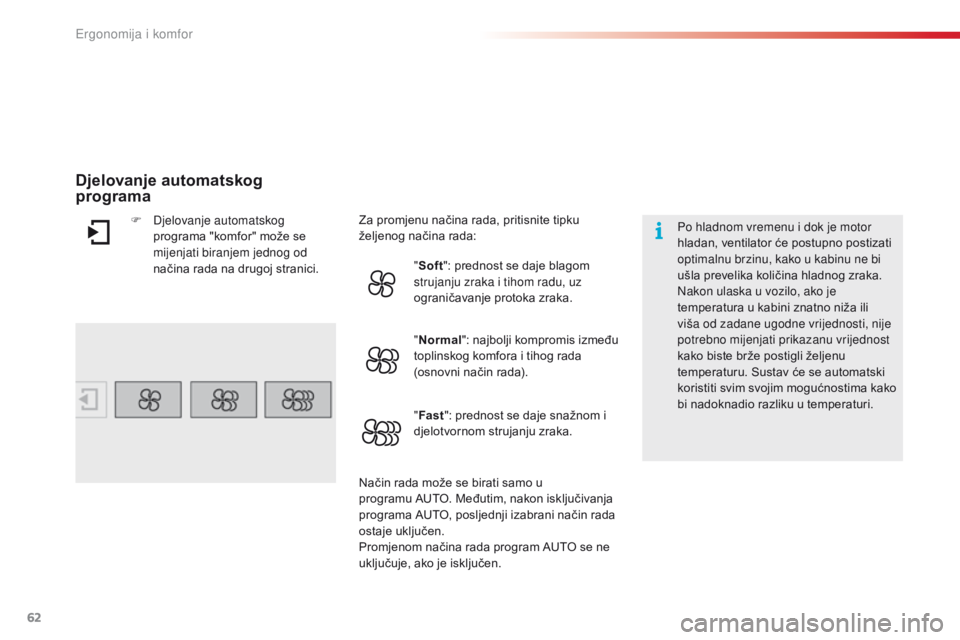

62
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Po hladnom vremenu i dok je motor
hladan, ventilator će postupno postizati
optimalnu brzinu, kako u kabinu ne bi
ušla prevelika količina hladnog zraka.
Nakon ulaska u vozilo, ako je
temperatura u kabini znatno niža ili
viša od zadane ugodne vrijednosti, nije
potrebno mijenjati prikazanu vrijednost
kako biste brže postigli željenu
temperaturu. Sustav će se automatski
koristiti svim svojim mogućnostima kako
bi nadoknadio razliku u temperaturi.
Način rada može se birati samo u
programu
AUTO. Međutim, nakon isključivanja
programa AUTO, posljednji izabrani način rada
ostaje uključen.
Promjenom načina rada program AUTO se ne
uključuje, ako je isključen. Za promjenu načina rada, pritisnite tipku
željenog načina rada:
"Soft ": prednost se daje blagom
strujanju zraka i tihom radu, uz
ograničavanje protoka zraka.
" Normal ": najbolji kompromis između
toplinskog komfora i tihog rada
(osnovni način rada).
" Fast ": prednost se daje snažnom i
djelotvornom strujanju zraka.
Djelovanje automatskog
programa
F Djelovanje automatskog programa "komfor" može se
mijenjati biranjem jednog od
načina rada na drugoj stranici.
Ergonomija i komfor
Page 65 of 302

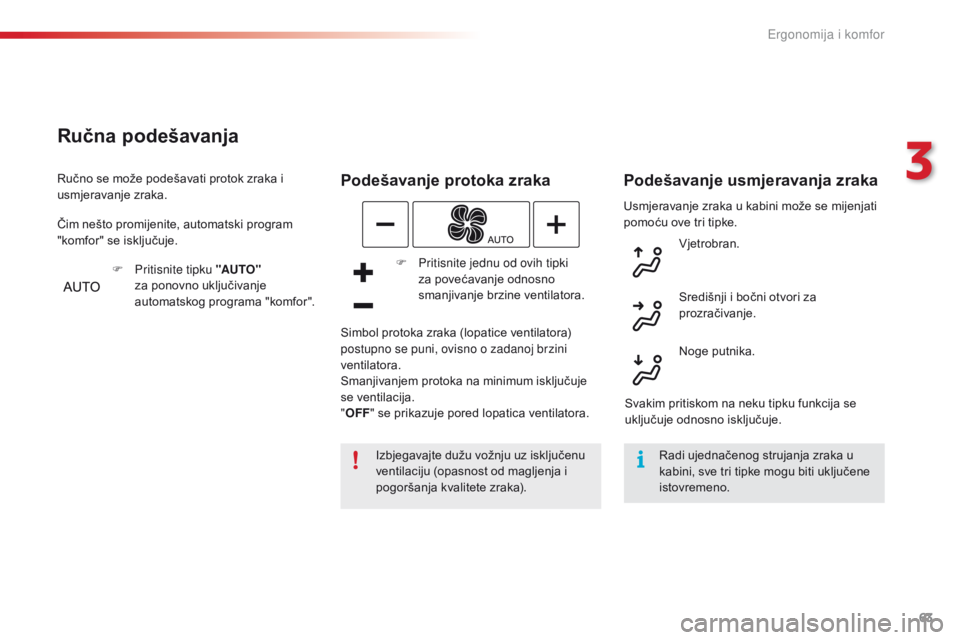

63
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Usmjeravanje zraka u kabini može se mijenjati
pomoću ove tri tipke.
Podešavanje protoka zraka
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Podešavanje usmjeravanja zraka
F Pritisnite jednu od ovih tipki za povećavanje odnosno
smanjivanje brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
" OFF " se prikazuje pored lopatica ventilatora. Vjetrobran.
Središnji i bočni otvori za
prozračivanje.
Noge putnika.
Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje.
Ručna podešavanja
Ručno se može podešavati protok zraka i
usmjeravanje zraka.
F
P
ritisnite tipku "AUTO"
za ponovno uključivanje
automatskog programa "komfor".
Čim nešto promijenite, automatski program
"komfor" se isključuje.
Radi ujednačenog strujanja zraka u
kabini, sve tri tipke mogu biti uključene
istovremeno.
3
Ergonomija i komfor
Page 66 of 302

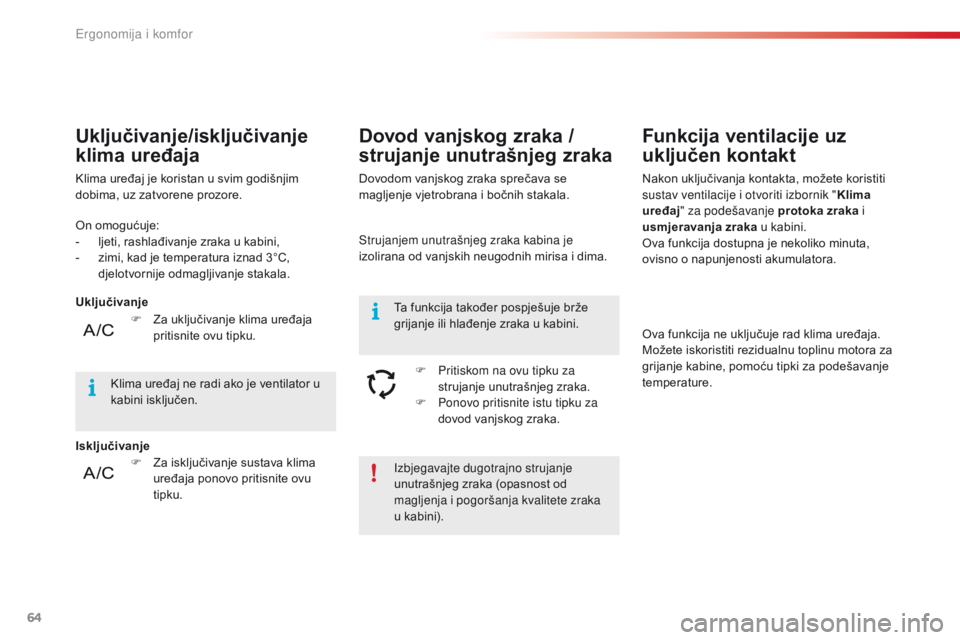

64
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Izbjegavajte dugotrajno strujanje
unutrašnjeg zraka (opasnost od
magljenja i pogoršanja kvalitete zraka
u kabini).
On omogućuje:
-
l
jeti, rashlađivanje zraka u kabini,
-
z
imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
F
Z
a isključivanje sustava klima
uređaja ponovo pritisnite ovu
tipku.
F
Z
a uključivanje klima uređaja
pritisnite ovu tipku.
Uključivanje/isključivanje
klima uređaja
Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore. Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
F
P
ritiskom na ovu tipku za
strujanje unutrašnjeg zraka.
F
P
onovo pritisnite istu tipku za
dovod vanjskog zraka.
Klima uređaj ne radi ako je ventilator u
kabini isključen. Ta funkcija također pospješuje brže
grijanje ili hlađenje zraka u kabini.
Funkcija ventilacije uz
uključen kontakt
Nakon uključivanja kontakta, možete koristiti
sustav ventilacije i otvoriti izbornik "
Klima
uređaj " za podešavanje protoka zraka i
usmjeravanja zraka u kabini.
Ova funkcija dostupna je nekoliko minuta,
ovisno o napunjenosti akumulatora.
Ova funkcija ne uključuje rad klima uređaja.
Možete iskoristiti rezidualnu toplinu motora za
grijanje kabine, pomoću tipki za podešavanje
temperature.
Uključivanje
Isključivanje
Ergonomija i komfor
Page 67 of 302

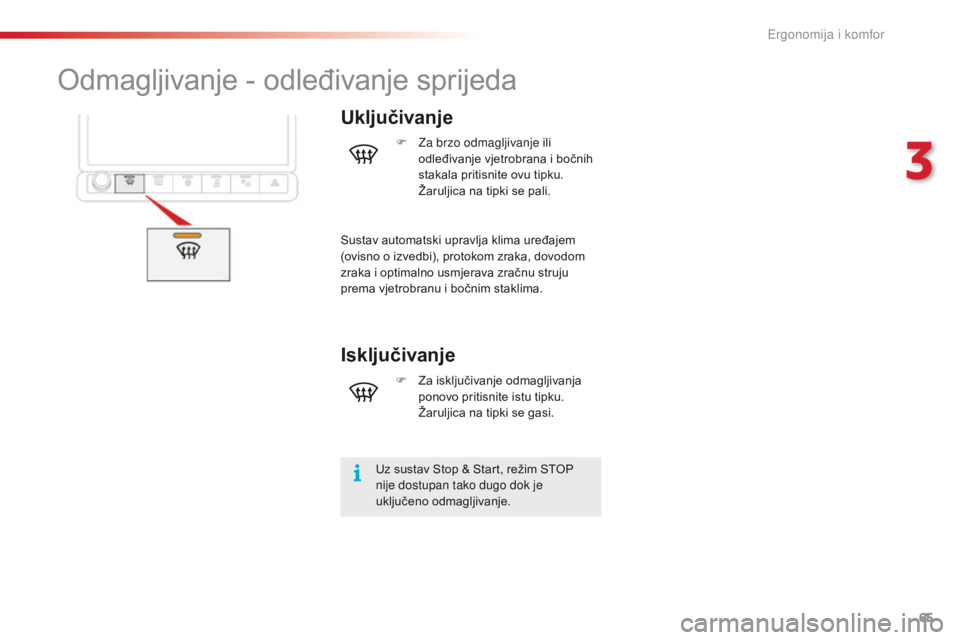

65
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Odmagljivanje - odleđivanje sprijeda
Uključivanje
Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.F
Z
a brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih
stakala pritisnite ovu tipku.
Žaruljica na tipki se pali.
Sustav automatski upravlja klima uređajem
(ovisno o izvedbi), protokom zraka, dovodom
zraka i optimalno usmjerava zračnu struju
prema vjetrobranu i bočnim staklima.
Isključivanje
F Za isključivanje odmagljivanja ponovo pritisnite istu tipku.
Žaruljica na tipki se gasi.
3
Ergonomija i komfor

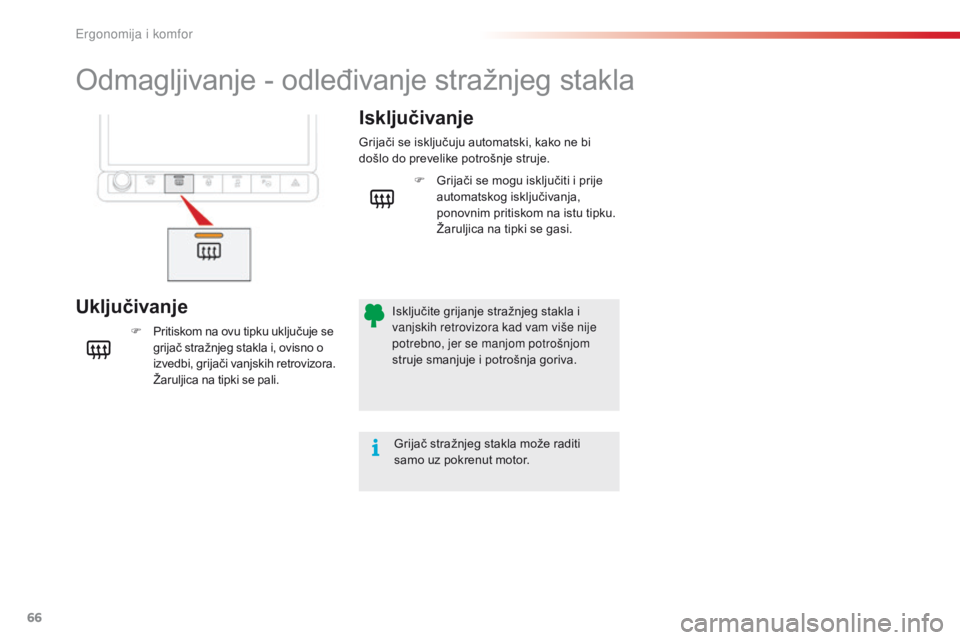

Page 68 of 302

66
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Odmagljivanje - odleđivanje stražnjeg stakla
UključivanjeIsključivanje
F Pritiskom na ovu tipku uključuje se
grijač stražnjeg stakla i, ovisno o
izvedbi, grijači vanjskih retrovizora.
Žaruljica na tipki se pali. Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
Grijač stražnjeg stakla može raditi
samo uz pokrenut motor.
Isključite grijanje stražnjeg stakla i
vanjskih retrovizora kad vam više nije
potrebno, jer se manjom potrošnjom
struje smanjuje i potrošnja goriva. F
G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na istu tipku.
Žaruljica na tipki se gasi.
Ergonomija i komfor
Page 69 of 302

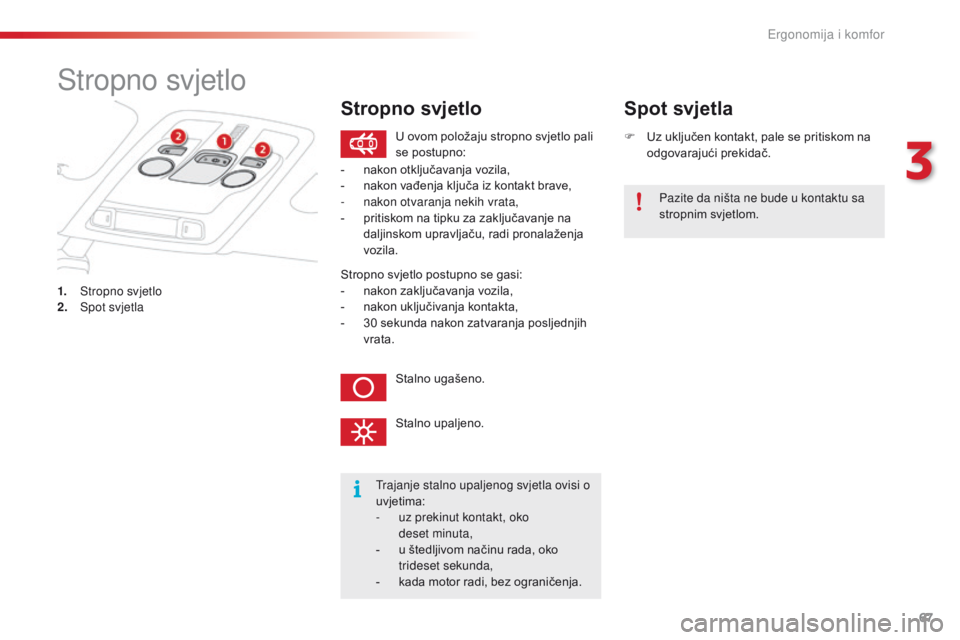

67
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Stropno svjetlo
1. Stropno svjetlo
2. Spot svjetla F
U
z uključen kontakt, pale se pritiskom na
odgovarajući prekidač.
Spot svjetla
Trajanje stalno upaljenog svjetla ovisi o
uvjetima:
-
u
z prekinut kontakt, oko
deset
minuta,
-
u š
tedljivom načinu rada, oko
trideset sekunda,
-
k
ada motor radi, bez ograničenja.
U ovom položaju stropno svjetlo pali
se postupno:
Stalno ugašeno.
Stalno upaljeno.
-
n
akon otključavanja vozila,
-
n
akon vađenja ključa iz kontakt brave,
-
n
akon otvaranja nekih vrata,
-
p
ritiskom na tipku za zaključavanje na
daljinskom upravljaču, radi pronalaženja
vozila. Pazite da ništa ne bude u kontaktu sa
stropnim svjetlom.
Stropno svjetlo
Stropno svjetlo postupno se gasi:
-
n akon zaključavanja vozila,
-
n
akon uključivanja kontakta,
-
3
0 sekunda nakon zatvaranja posljednjih
vrata.
3
Ergonomija i komfor

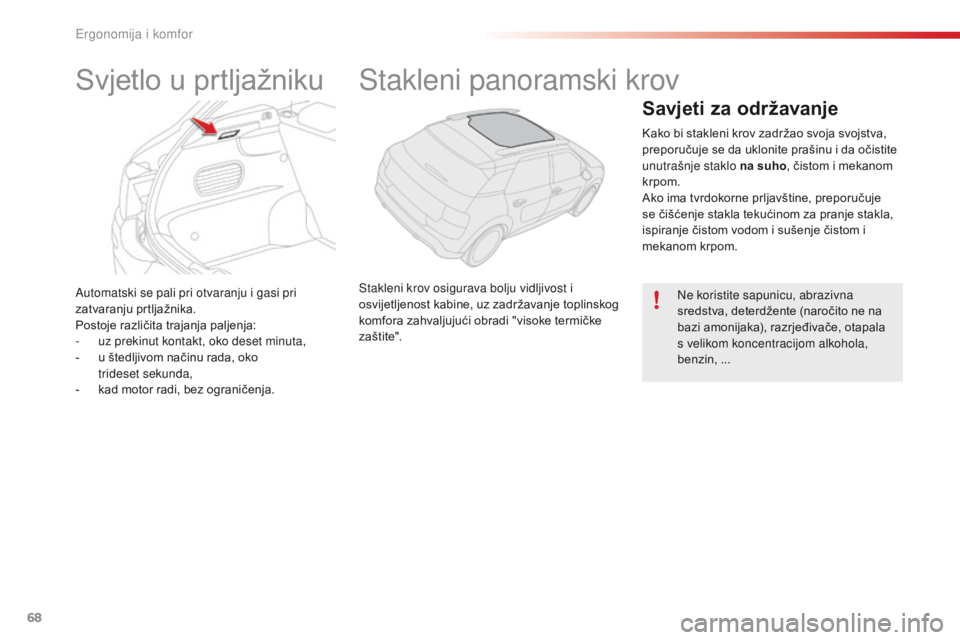

Page 70 of 302

68
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Automatski se pali pri otvaranju i gasi pri
zatvaranju prtljažnika.
Postoje različita trajanja paljenja:
-
u
z prekinut kontakt, oko deset minuta,
-
u š
tedljivom načinu rada, oko
trideset sekunda,
-
k
ad motor radi, bez ograničenja.
Svjetlo u prtljažniku Stakleni panoramski krov
Stakleni krov osigurava bolju vidljivost i
osvijetljenost kabine, uz zadržavanje toplinskog
komfora zahvaljujući obradi "visoke termičke
zaštite".
Savjeti za održavanje
Kako bi stakleni krov zadržao svoja svojstva,
preporučuje se da uklonite prašinu i da očistite
unutrašnje staklo na suho , čistom i mekanom
krpom.
Ako ima tvrdokorne prljavštine, preporučuje
se čišćenje stakla tekućinom za pranje stakla,
ispiranje čistom vodom i sušenje čistom i
mekanom krpom.
Ne koristite sapunicu, abrazivna
sredstva, deterdžente (naročito ne na
bazi amonijaka), razrjeđivače, otapala
s velikom koncentracijom alkohola,
benzin, ...
Ergonomija i komfor
