CITROEN C4 CACTUS 2016 Upute Za Rukovanje (in Croatian)

89
C4-cactus_hr_Chap05_securite_ed01-2015

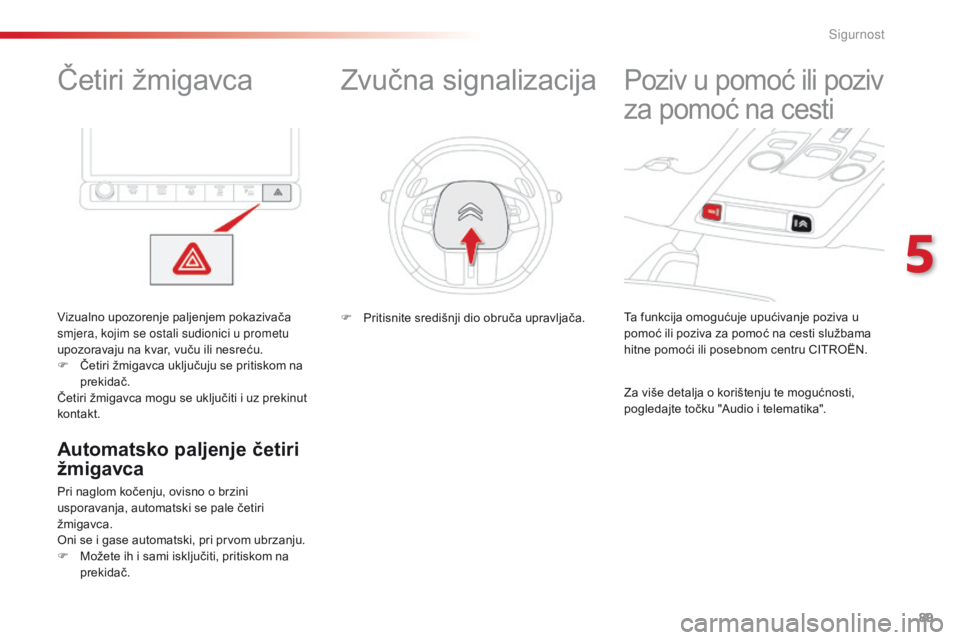

Četiri žmigavca
Vizualno upozorenje paljenjem pokazivača
smjera, kojim se ostali sudionici u prometu
upozoravaju na kvar, vuču ili nesreću.
F
Č
etiri žmigavca uključuju se pritiskom na
prekidač.
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Automatsko paljenje četiri
žmigavca
Pri naglom kočenju, ovisno o brzini
usporavanja, automatski se pale četiri
žmigavca.
Oni se i gase automatski, pri prvom ubrzanju.
F

M
ožete ih i sami isključiti, pritiskom na
prekidač. Ta funkcija omogućuje upućivanje poziva u
pomoć ili poziva za pomoć na cesti službama
hitne pomoći ili posebnom centru CITROËN.
Poziv u pomoć ili poziv
za pomoć na cesti
Za više detalja o korištenju te mogućnosti,
pogledajte točku "Audio i telematika".
Zvučna signalizacija
F Pritisnite središnji dio obruča upravljača.
5
Sigurnost

90
C4-cactus_hr_Chap05_securite_ed01-2015

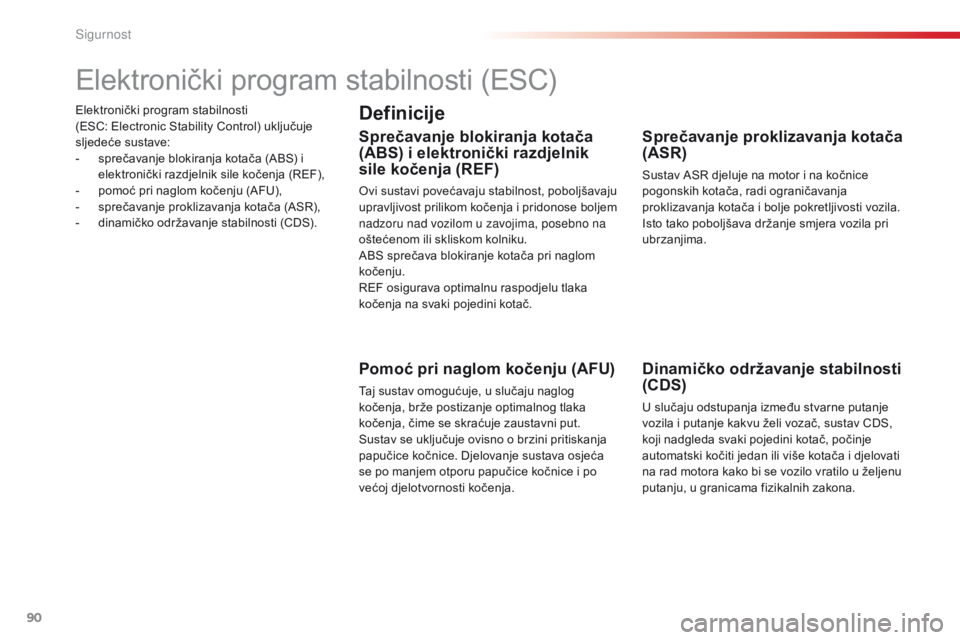

Elektronički program stabilnosti
(ESC: Electronic Stability Control) uključuje
sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF),
-

p
omoć pri naglom kočenju (AFU),
-

s
prečavanje proklizavanja kotača (ASR),
-

d
inamičko održavanje stabilnosti (CDS).
Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i pridonose boljem
nadzoru nad vozilom u zavojima, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje stabilnosti
(CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
Sigurnost

91
C4-cactus_hr_Chap05_securite_ed01-2015

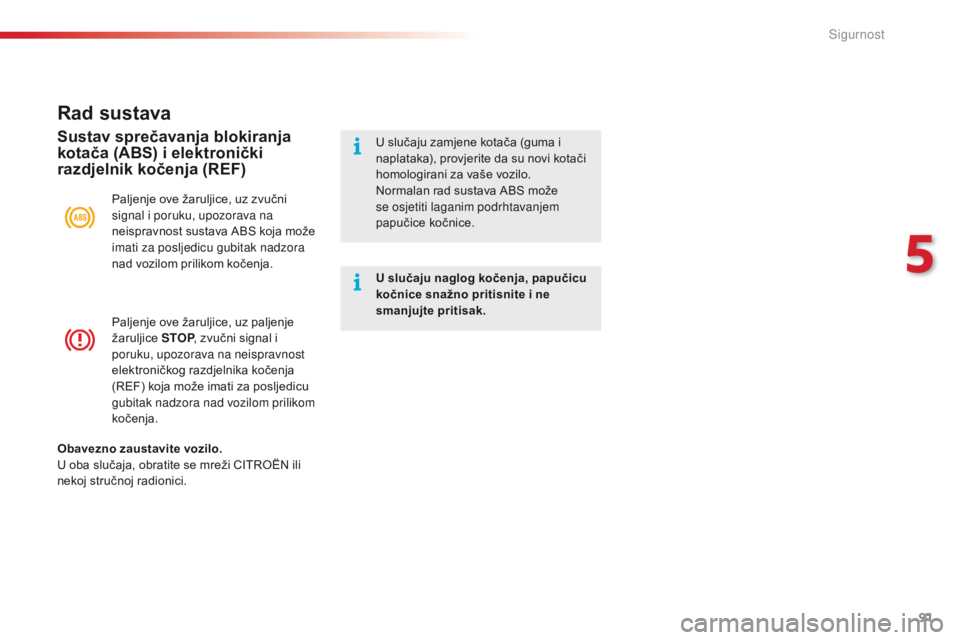

Paljenje ove žaruljice, uz paljenje
žaruljice STOP, zvučni signal i
poruku, upozorava na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.
Rad sustava
Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava ABS koja može
imati za posljedicu gubitak nadzora
nad vozilom prilikom kočenja.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)U slučaju zamjene kotača (guma i
naplataka), provjerite da su novi kotači
homologirani za vaše vozilo.
Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Obavezno zaustavite vozilo.
U oba slučaja, obratite se mreži CITROËN ili
nekoj stručnoj radionici.
5
Sigurnost

92
C4-cactus_hr_Chap05_securite_ed01-2015

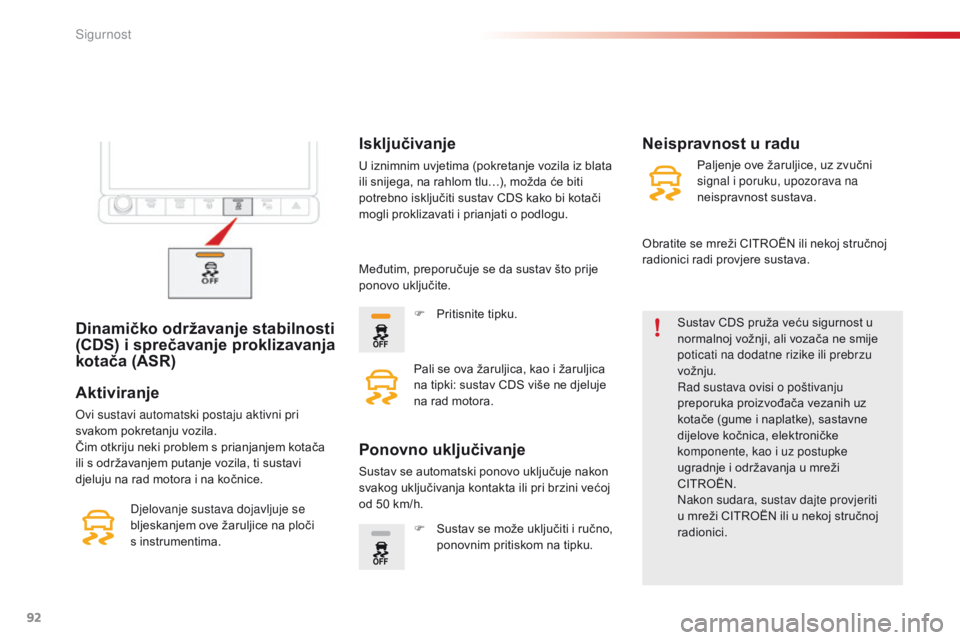

Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (ASR)Sustav CDS pruža veću sigurnost u
normalnoj vožnji, ali vozača ne smije
poticati na dodatne rizike ili prebrzu
vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
CITROËN.
Nakon sudara, sustav dajte provjeriti
u mreži CITROËN ili u nekoj stručnoj
radionici.
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, ti sustavi
djeluju na rad motora i na kočnice.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu…), možda će biti
potrebno isključiti sustav CDS kako bi kotači
mogli proklizavati i prianjati o podlogu.
Djelovanje sustava dojavljuje se
bljeskanjem ove žaruljice na ploči
s

instrumentima.
Neispravnost u radu
Međutim, preporučuje se da sustav što prije
ponovo uključite. F

P
ritisnite tipku.
Pali se ova žaruljica, kao i žaruljica
na tipki: sustav CDS više ne djeluje
na rad motora.
Ponovno uključivanje
Sustav se automatski ponovo uključuje nakon
svakog uključivanja kontakta ili pri brzini većoj
od 50 km/h. F

S
ustav se može uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Sigurnost

93
C4-cactus_hr_Chap05_securite_ed01-2015

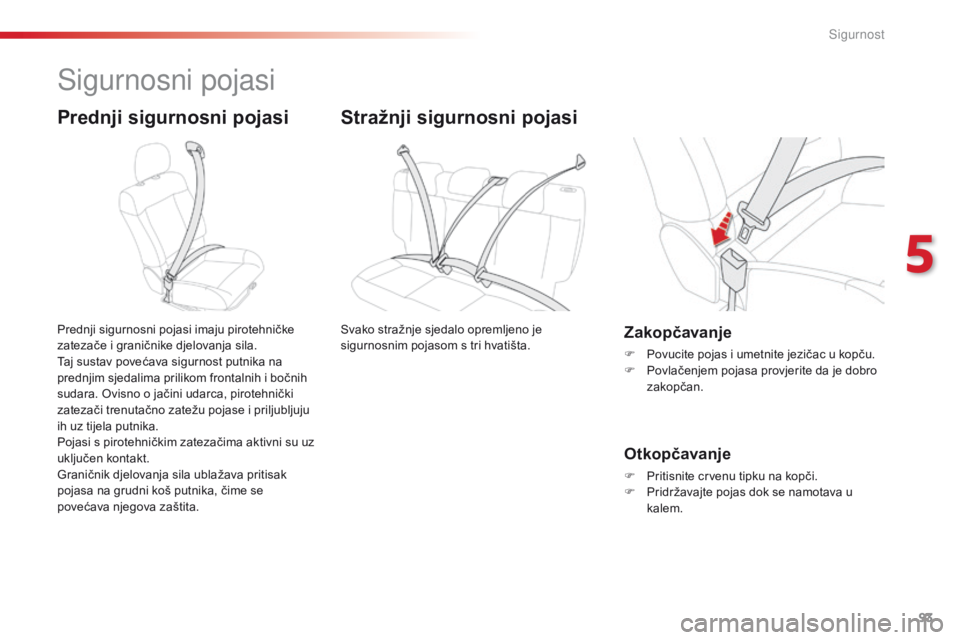

Sigurnosni pojasi
Prednji sigurnosni pojasi
Prednji sigurnosni pojasi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara. Ovisno o jačini udarca, pirotehnički
zatezači trenutačno zatežu pojase i priljubljuju
ih uz tijela putnika.
Pojasi s pirotehničkim zatezačima aktivni su uz
uključen kontakt.
Graničnik djelovanja sila ublažava pritisak
pojasa na grudni koš putnika, čime se
povećava njegova zaštita.Zakopčavanje
F Povucite pojas i umetnite jezičac u kopču.
F P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F P ridržavajte pojas dok se namotava u
kalem.
Stražnji sigurnosni pojasi
Svako stražnje sjedalo opremljeno je
sigurnosnim pojasom s tri hvatišta.
5
Sigurnost

94
C4-cactus_hr_Chap05_securite_ed01-2015

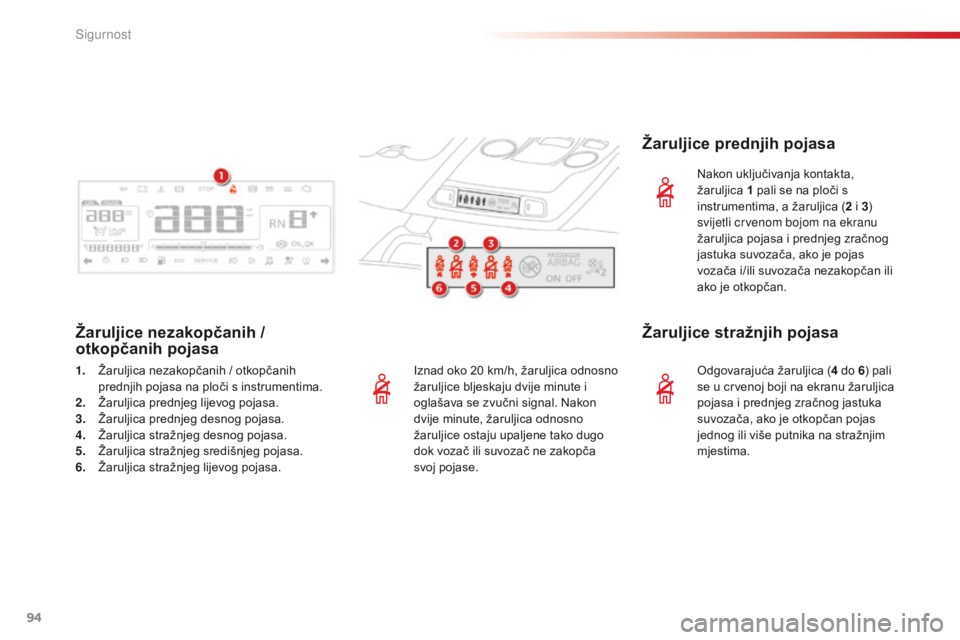

Iznad oko 20 km/h, žaruljica odnosno
ž aruljice bljeskaju dvije minute i
oglašava se zvučni signal. Nakon
dvije minute, žaruljica odnosno
žaruljice ostaju upaljene tako dugo
dok vozač ili suvozač ne zakopča
svoj pojase.
Žaruljice nezakopčanih /
otkopčanih pojasa Žaruljice prednjih pojasa
Nakon uključivanja kontakta,
žaruljica 1
pali se na ploči s
instrumentima, a žaruljica ( 2
i 3)
svijetli crvenom bojom na ekranu
žaruljica pojasa i prednjeg zračnog
jastuka suvozača, ako je pojas
vozača i/ili suvozača nezakopčan ili
ako je otkopčan.
1.
Ž

aruljica nezakopčanih / otkopčanih
prednjih pojasa na ploči s instrumentima.
2.
Ž

aruljica prednjeg lijevog pojasa.
3.
Ž

aruljica prednjeg desnog pojasa.
4.
Ž

aruljica stražnjeg desnog pojasa.
5.
Ž

aruljica stražnjeg središnjeg pojasa.
6.
Ž

aruljica stražnjeg lijevog pojasa.
Žaruljice stražnjih pojasa
Odgovarajuća žaruljica ( 4 do 6) pali
se u crvenoj boji na ekranu žaruljica
pojasa i prednjeg zračnog jastuka
suvozača, ako je otkopčan pojas
jednog ili više putnika na stražnjim
mjestima.
Sigurnost

95
C4-cactus_hr_Chap05_securite_ed01-2015

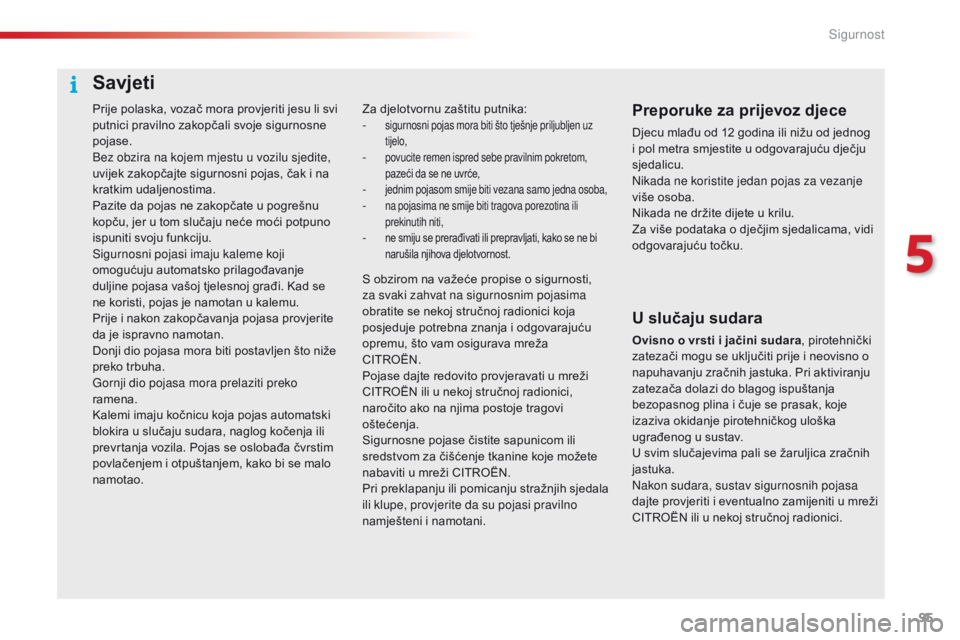

Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer u tom slučaju neće moći potpuno
ispuniti svoju funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođavanje
duljine pojasa vašoj tjelesnoj građi. Kad se
ne koristi, pojas je namotan u kalemu.
Prije i nakon zakopčavanja pojasa provjerite
da je ispravno namotan.
Donji dio pojasa mora biti postavljen što niže
preko trbuha.
Gornji dio pojasa mora prelaziti preko
ramena.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i otpuštanjem, kako bi se malo
namotao.Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od jednog
i pol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u krilu.
Za više podataka o dječjim sjedalicama, vidi
odgovarajuću točku.
Za djelotvornu zaštitu putnika:
- sigurnosni pojas mora biti što tješnje priljubljen uz
tijelo,
- povucite remen ispred sebe pravilnim pokretom, pazeći da se ne uvrće,
- jednim pojasom smije biti vezana samo jedna osoba,- na pojasima ne smije biti tragova porezotina ili prekinutih niti,
- ne smiju se prerađivati ili prepravljati, kako se ne bi narušila njihova djelotvornost.
U slučaju sudara
Ovisno o vrsti i jačini sudara , pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i čuje se prasak, koje
izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
CITROËN ili u nekoj stručnoj radionici.
S obzirom na važeće propise o sigurnosti,
za svaki zahvat na sigurnosnim pojasima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i odgovarajuću
opremu, što vam osigurava mreža
CITROËN.
Pojase dajte redovito provjeravati u mreži
CITROËN ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u mreži CITROËN.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasi pravilno
namješteni i namotani.
Savjeti
5
Sigurnost

96
C4-cactus_hr_Chap05_securite_ed01-2015
Zračni jastuci
Opći podaci
Taj sustav pridonosi većoj sigurnosti putnicima
(osim putniku na stražnjem središnjem mjestu)
u slučaju snažnog sudara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojasa s
graničnicima djelovanja sila (osim pojasa na
stražnjem središnjem mjestu).
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u s
lučaju snažnog udarca zračni jastuci
trenutačno se napuhuju i pridonose boljoj
zaštiti putnika (osim putnika na stražnjem
središnjem mjestu); odmah nakon udarca
zračni jastuci brzo se ispuhuju da ne
zaklanjaju pogled i da ne ometaju izlazak
putnika iz vozila,
-

u s
lučaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati, jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u takvim
situacijama. Zračni jastuci ne mogu djelovati uz
prekinut kontakt.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca (u
istoj ili nekoj drugoj prometnoj nesreći),
zračni jastuci neće se ponovo napuhati.Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja plina i čuje se prasak
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije prilikom okidanja
jednog ili više zračnih jastuka može
izazvati lagane i kratkotrajne slušne
smetnje.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. P
odručje bočnog udarca.
Sigurnost

97
C4-cactus_hr_Chap05_securite_ed01-2015
Isključivanje prednjeg zračnog
jastuka suvozača
Isključiti se može samo prednji zračni jastuk
suvozača:
F
U
z prekinut kontakt , ključ umetnite u
prekidač za isključivanje zračnog jastuka
suvozača.
F

O
krenite ga u položaj "OFF" .
F

I
zvadite ključ iz tog položaja. Nakon uključivanja kontakta pali se
ova žaruljica na ekranu žaruljica
pojasa. Ona ostaje upaljena dok je
zračni jastuk isključen. Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje prednjeg
zračnog jastuka suvozača
Čim izvadite dječju sjedalicu leđima okrenutu
u smjeru vožnje
, uz prekinut kontakt ,
okrenite prekidač u položaj "ON" radi
ponovnog uključivanja zračnog jastuka, kako bi
u slučaju sudara zaštitio suvozača.

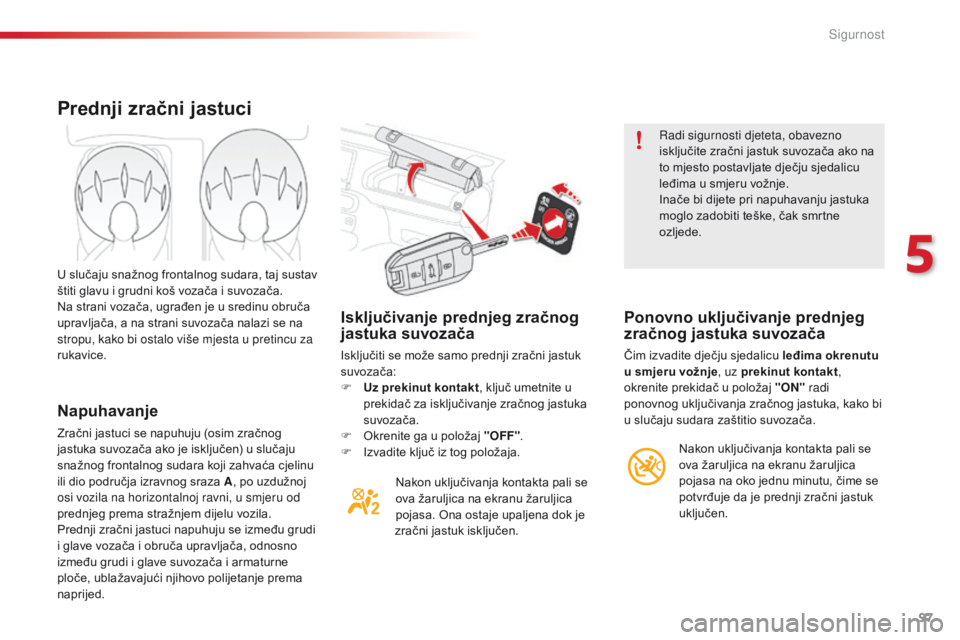

Prednji zračni jastuci
Napuhavanje
Zračni jastuci se napuhuju (osim zračnog
jastuka suvozača ako je isključen) u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između grudi
i glave vozača i obruča upravljača, odnosno
između grudi i glave suvozača i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed. U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Na strani vozača, ugrađen je u sredinu obruča
upravljača, a na strani suvozača nalazi se na
stropu, kako bi ostalo više mjesta u pretincu za
rukavice.
Nakon uključivanja kontakta pali se
ova žaruljica na ekranu žaruljica
pojasa na oko jednu minutu, čime se
potvrđuje da je prednji zračni jastuk
uključen.
5
Sigurnost

98
C4-cactus_hr_Chap05_securite_ed01-2015

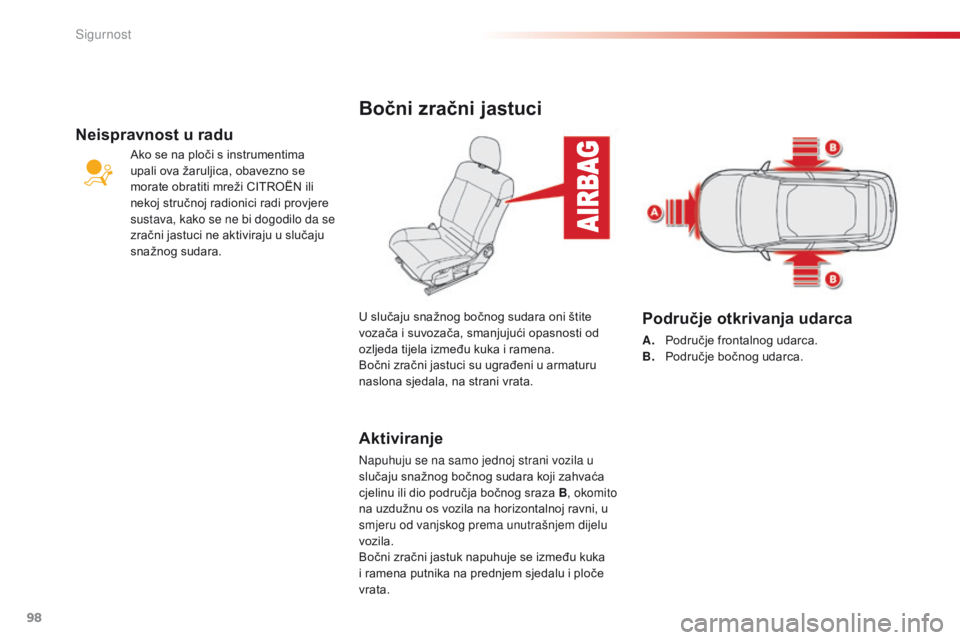

Bočni zračni jastuci
Aktiviranje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza B, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između kuka
i ramena putnika na prednjem sjedalu i ploče
vrata. U slučaju snažnog bočnog sudara oni štite
vozača i suvozača, smanjujući opasnosti od
ozljeda tijela između kuka i ramena.
Bočni zračni jastuci su ugrađeni u armaturu
naslona sjedala, na strani vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
Neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, obavezno se
morate obratiti mreži CITROËN ili
nekoj stručnoj radionici radi provjere
sustava, kako se ne bi dogodilo da se
zračni jastuci ne aktiviraju u slučaju
snažnog sudara.
Sigurnost
