CITROEN C4 CACTUS 2018 InstruksjonsbØker (in Norwegian)

189
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

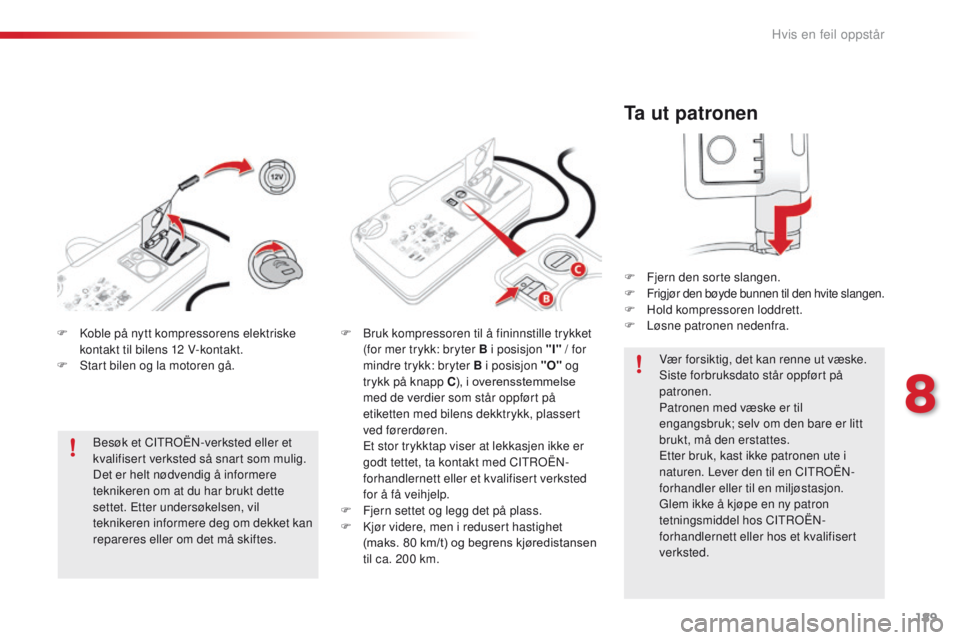

Ta ut patronen
F Fjern den sorte slangen.
F Frigjør den bøyde bunnen til den hvite slangen.F Hold kompressoren loddrett.
F Lø sne patronen nedenfra.
Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppført på
patronen.
Patronen med væske er til
engangsbruk; selv om den bare er litt
brukt, må den erstattes.
Etter bruk, kast ikke patronen ute i
naturen. Lever den til en CITROËN-
forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patron
tetningsmiddel hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
F
Ko

ble på nytt kompressorens elektriske
kontakt til bilens 12 V-kontakt.
F
St

art bilen og la motoren gå.
Besøk et CITROËN-verksted eller et
kvalifisert verksted så snart som mulig.
Det er helt nødvendig å informere
teknikeren om at du har brukt dette
settet. Etter undersøkelsen, vil
teknikeren informere deg om dekket kan
repareres eller om det må skiftes. F
Br

uk kompressoren til å fininnstille trykket
(for mer trykk: bryter B i posisjon "I" / for
mindre trykk: bryter B i posisjon "O" og
trykk på knapp C ), i overensstemmelse
med de verdier som står oppført på
etiketten med bilens dekktrykk, plassert
ved førerdøren.

Et s

tor trykktap viser at lekkasjen ikke er
godt tettet, ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted
for å få veihjelp.
F
Fj

ern settet og legg det på plass.
F
Kj

ør videre, men i redusert hastighet
(maks. 80 km/t) og begrens kjøredistansen
til ca. 200 km.
8
Hvis en feil oppstår

190
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

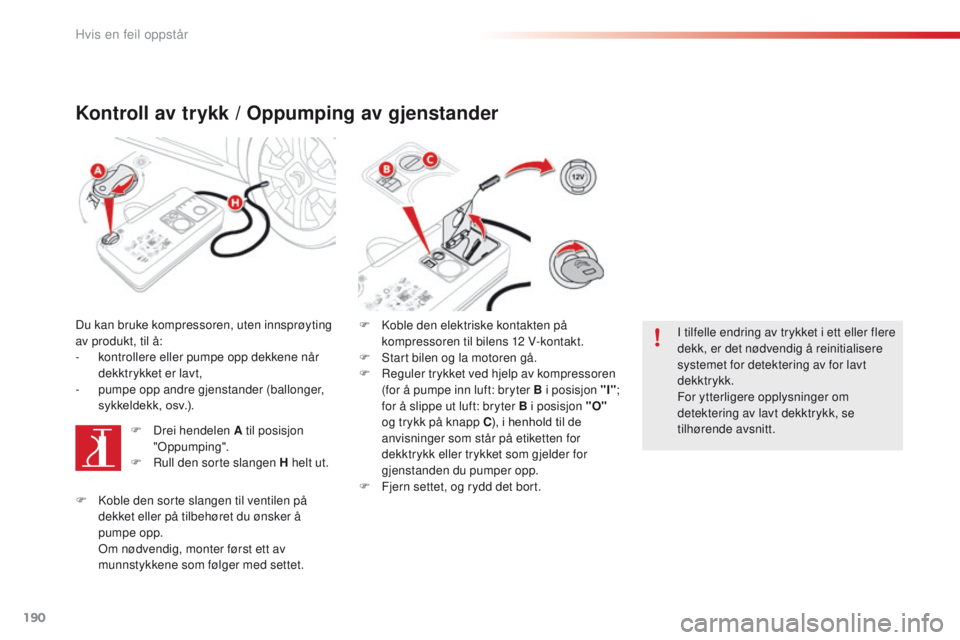

Kontroll av trykk / Oppumping av gjenstander
Du kan bruke kompressoren, uten innsprøyting
av produkt, til å:
-
ko
ntrollere eller pumpe opp dekkene når
dekktrykket er lavt,
-
pu

mpe opp andre gjenstander (ballonger,
sykkeldekk, osv.).
F
Dr

ei hendelen A til posisjon
"Oppumping".
F
Ru

ll den sorte slangen H helt ut. F Ko
ble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
F
St

art bilen og la motoren gå.
F
Re

guler trykket ved hjelp av kompressoren
(for å pumpe inn luft: bryter B i posisjon
"

I";
for å slippe ut luft: bryter B i posisjon
"

O"
og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk eller trykket som gjelder for
gjenstanden du pumper opp.
F
Fj

ern settet, og rydd det bort.I tilfelle endring av trykket i ett eller flere
dekk, er det nødvendig å reinitialisere
systemet for detektering av for lavt
dekktrykk.
For ytterligere opplysninger om
detektering av lavt dekktrykk, se
tilhørende avsnitt.
F
Ko

ble den sorte slangen til ventilen på
dekket eller på tilbehøret du ønsker å
pumpe opp.
Om n

ødvendig, monter først ett av
munnstykkene som følger med settet.
Hvis en feil oppstår

191
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

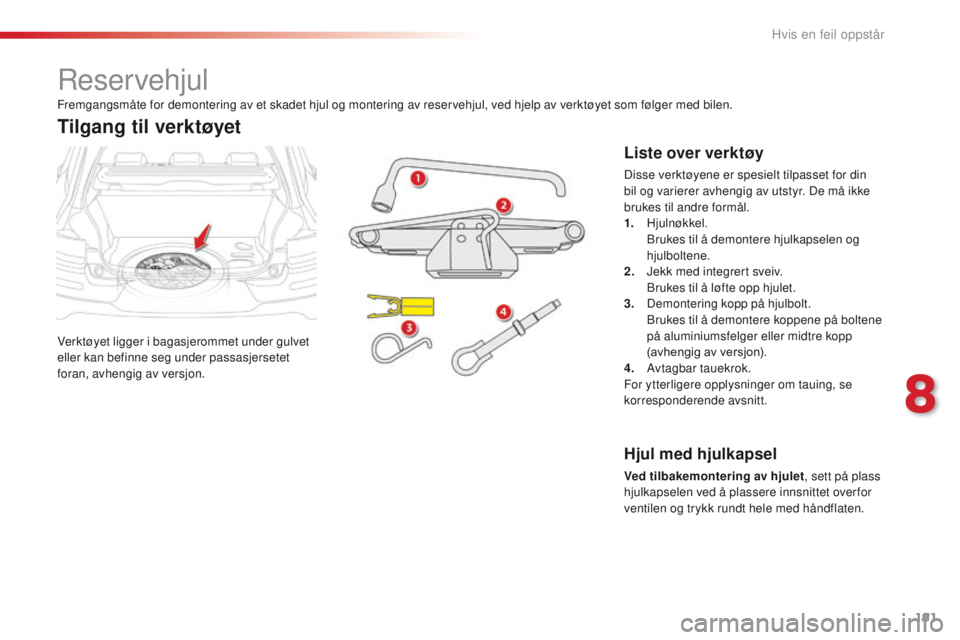

Reservehjul
Verktøyet ligger i bagasjerommet under gulvet
eller kan befinne seg under passasjersetet
foran, avhengig av versjon.
Tilgang til verktøyet
Liste over verktøy
Disse verktøyene er spesielt tilpasset for din
bil og varierer avhengig av utstyr. De må ikke
brukes til andre formål.
1.
H
julnøkkel.
Br

ukes til å demontere hjulkapselen og
hjulboltene.
2.
Je

kk med integrert sveiv.
Br

ukes til å løfte opp hjulet.
3.
De

montering kopp på hjulbolt.
Br

ukes til å demontere koppene på boltene
på aluminiumsfelger eller midtre kopp
(avhengig av versjon).
4.
Av

tagbar tauekrok.
For ytterligere opplysninger om tauing, se
korresponderende avsnitt.
Fremgangsmåte for demontering av et skadet hjul og montering av reservehjul, ved hjelp av verktøyet som følger med bilen.
Hjul med hjulkapsel
Ved tilbakemontering av hjulet
, sett på plass
hjulkapselen ved å plassere innsnittet over for
ventilen og trykk rundt hele med håndflaten.
8
Hvis en feil oppstår

192
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

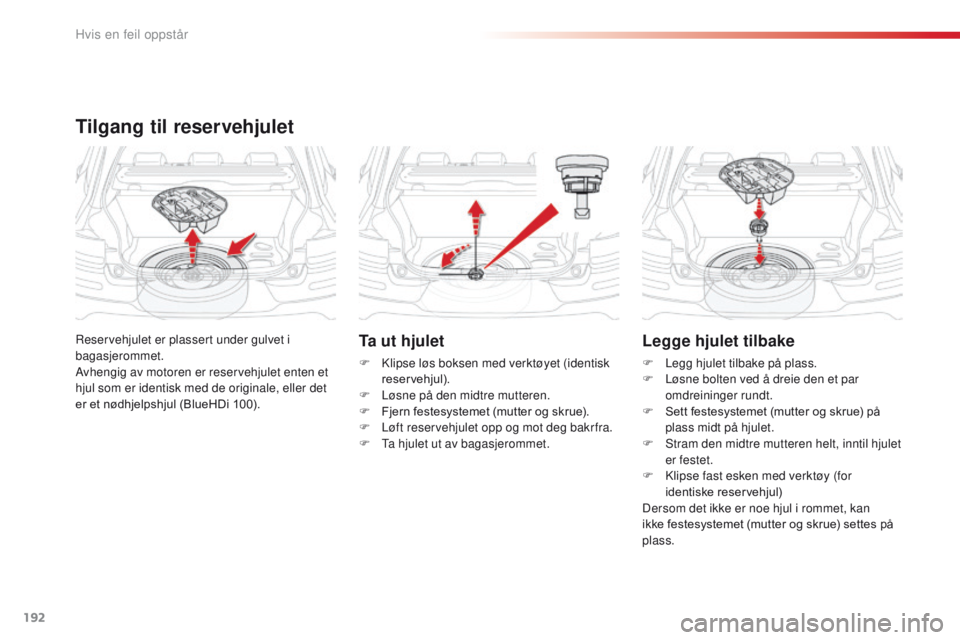

Ta ut hjulet
F Klipse løs boksen med verktøyet (identisk
reservehjul).
F
Lø

sne på den midtre mutteren.
F
Fj

ern festesystemet (mutter og skrue).
F
Lø

ft reservehjulet opp og mot deg bakr fra.
F
Ta h

julet ut av bagasjerommet.
Reservehjulet er plassert under gulvet i
bagasjerommet.
Avhengig av motoren er reservehjulet enten et
hjul som er identisk med de originale, eller det
er et nødhjelpshjul (BlueHDi 100).
Tilgang til reservehjulet
Legge hjulet tilbake
F Legg hjulet tilbake på plass.
F Lø sne bolten ved å dreie den et par
omdreininger rundt.
F
Se

tt festesystemet (mutter og skrue) på
plass midt på hjulet.
F
St

ram den midtre mutteren helt, inntil hjulet
er festet.
F
Kl

ipse fast esken med verktøy (for
identiske reservehjul)
Dersom det ikke er noe hjul i rommet, kan
ikke festesystemet (mutter og skrue) settes på
plass.
Hvis en feil oppstår

193
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

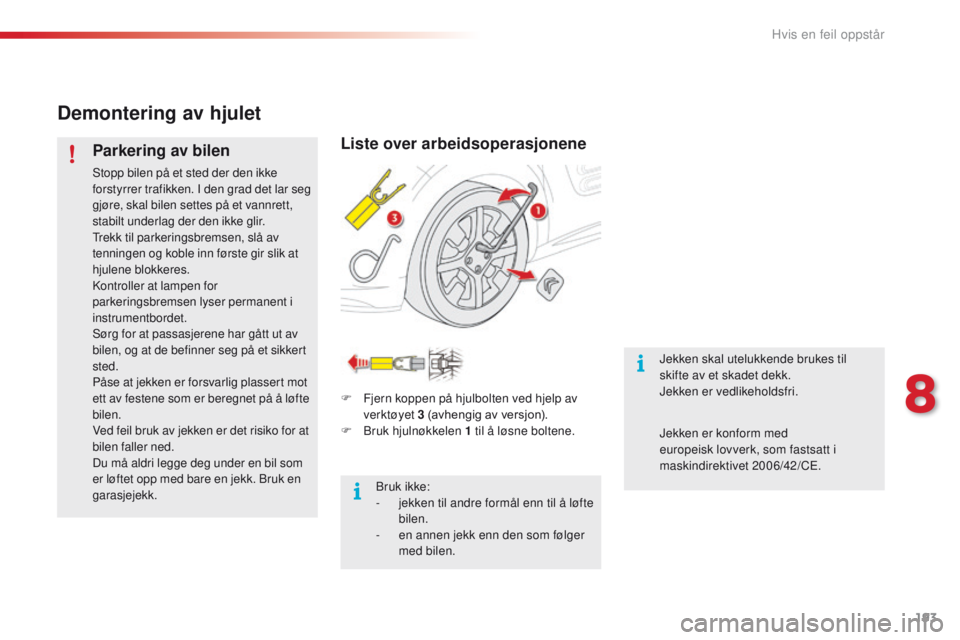

Demontering av hjulet
Parkering av bilen
Stopp bilen på et sted der den ikke
forstyrrer trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, slå av
tenningen og koble inn første gir slik at
hjulene blokkeres.
Kontroller at lampen for
parkeringsbremsen lyser permanent i
instrumentbordet.
Sørg for at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
PÃ¥se at jekken er forsvarlig plassert mot
ett av festene som er beregnet på å løfte
bilen.
Ved feil bruk av jekken er det risiko for at
bilen faller ned.
Du må aldri legge deg under en bil som
er løftet opp med bare en jekk. Bruk en
garasjejekk.
Liste over arbeidsoperasjonene
F Fjern koppen på hjulbolten ved hjelp av
verktøyet 3 (avhengig av versjon).
F
Br

uk hjulnøkkelen 1 til å løsne boltene.
Bruk ikke:
-
je

kken til andre formål enn til å løfte
bilen.
-
en a

nnen jekk enn den som følger
med bilen. Jekken skal utelukkende brukes til
skifte av et skadet dekk.
Jekken er vedlikeholdsfri.
Jekken er konform med
europeisk lovverk, som fastsatt i
maskindirektivet
2

006/42/CE.
8
Hvis en feil oppstår

194
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

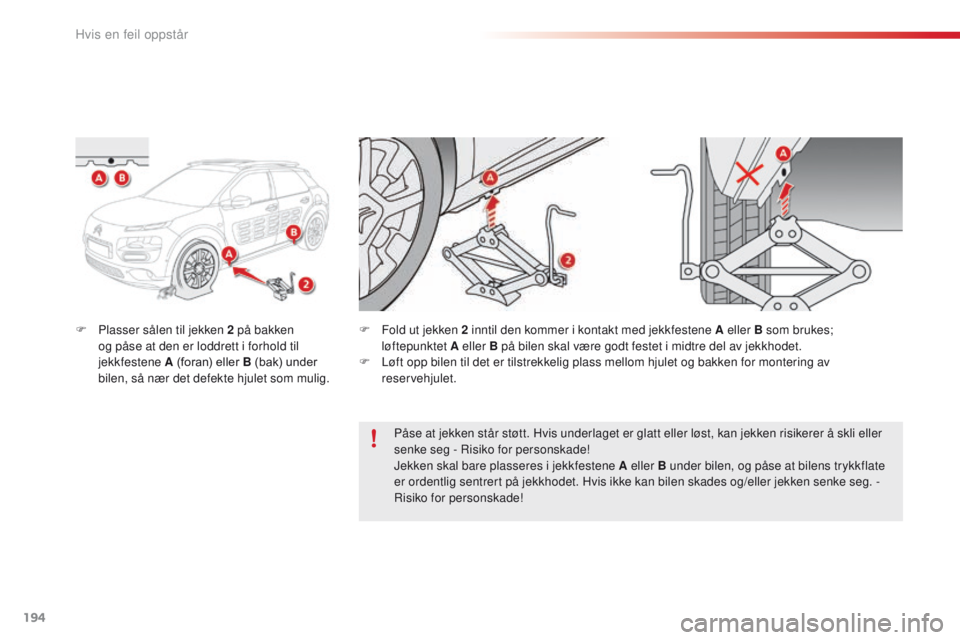

F Plasser sålen til jekken 2 på bakken
og påse at den er loddrett i forhold til
jekkfestene A (foran) eller B (bak) under
bilen, så nær det defekte hjulet som mulig. F Fo
ld ut jekken 2 inntil den kommer i kontakt med jekkfestene A eller B som brukes;
løftepunktet A eller B på bilen skal være godt festet i midtre del av jekkhodet.
F
Lø

ft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av
reservehjulet.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst, kan jekken risikerer å skli eller
senke seg - Risiko for personskade!
Jekken skal bare plasseres i jekkfestene A eller B under bilen, og påse at bilens trykkflate
er ordentlig sentrert på jekkhodet. Hvis ikke kan bilen skades og/eller jekken senke seg. -
Risiko for personskade!
Hvis en feil oppstår

195
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

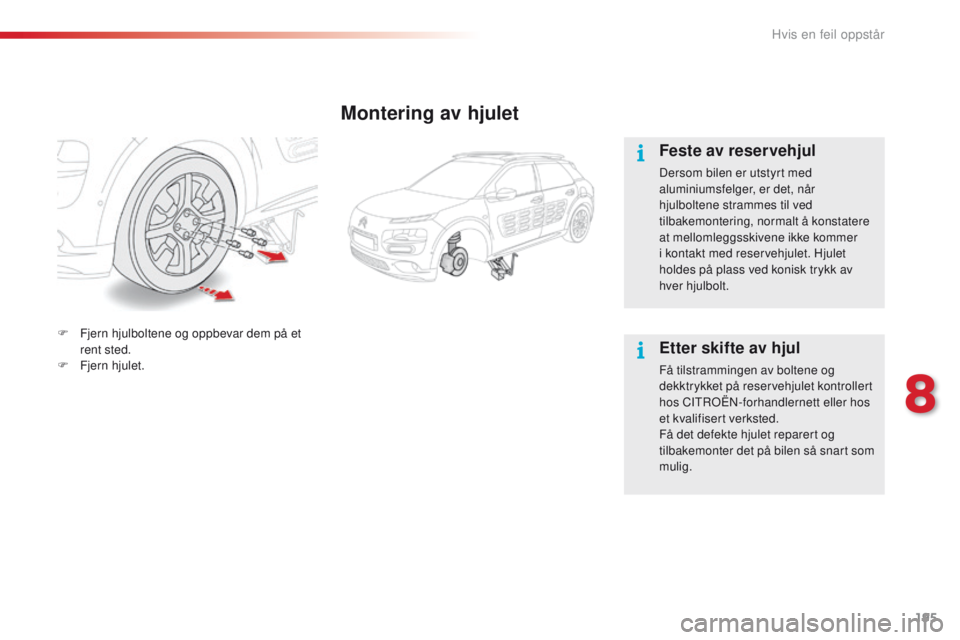

Montering av hjulet
Feste av reservehjul
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når
hjulboltene strammes til ved
tilbakemontering, normalt å konstatere
at mellomleggsskivene ikke kommer
i kontakt med reservehjulet. Hjulet
holdes på plass ved konisk trykk av
hver hjulbolt.
Etter skifte av hjul
FÃ¥ tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
FÃ¥ det defekte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
F
Fj

ern hjulboltene og oppbevar dem på et
rent sted.
F Fje
rn hjulet.
8
Hvis en feil oppstår

196
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

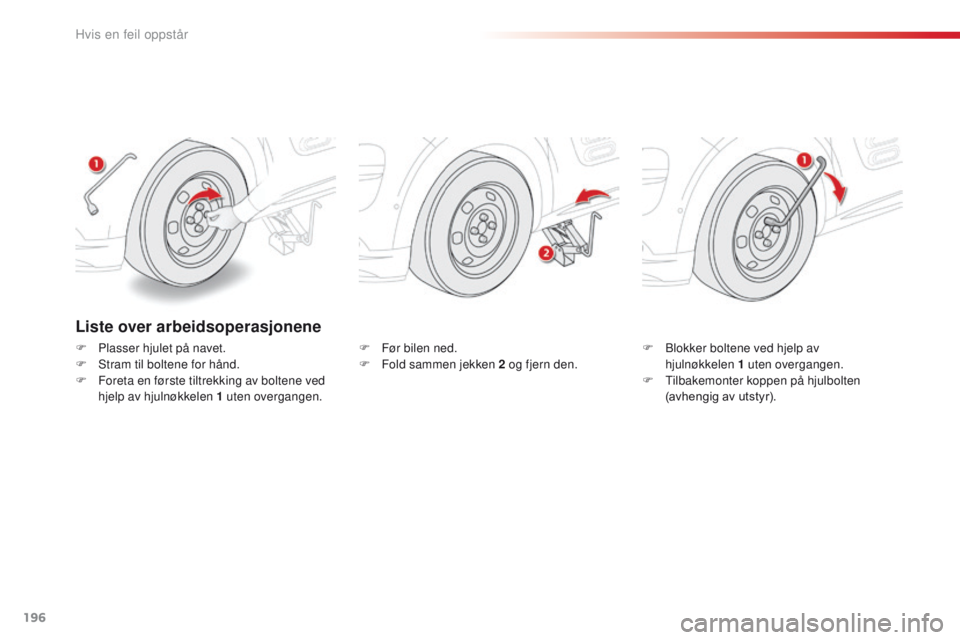

Liste over arbeidsoperasjonene
F Plasser hjulet på navet.
F St ram til boltene for hånd.
F
Fo

reta en første tiltrekking av boltene ved
hjelp av hjulnøkkelen 1 uten overgangen. F Fø
r bilen ned.
F Fo ld sammen jekken 2 og fjern den.F Bl
okker boltene ved hjelp av
hjulnøkkelen 1 uten overgangen.
F
Ti

lbakemonter koppen på hjulbolten
(avhengig av utstyr).
Hvis en feil oppstår

197
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

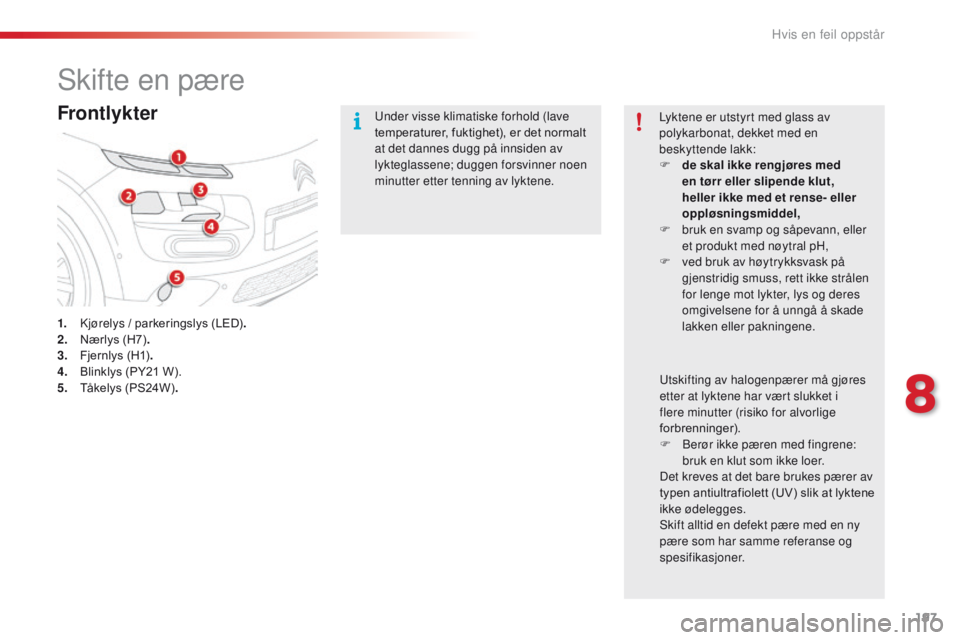

Skifte en pære
Frontlykter
1. Kjørelys / parkeringslys (LED) .
2. Næ rlys (H7) .
3.
Fj

ernlys (H1) .
4.
Bl

inklys (PY21 W).
5.
TÃ¥

kelys (PS24W) . Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
F
de
skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F
br
uk en svamp og såpevann, eller
et produkt med nøytral pH,
F
ve
d bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F
Be

rør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
8
Hvis en feil oppstår

198
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

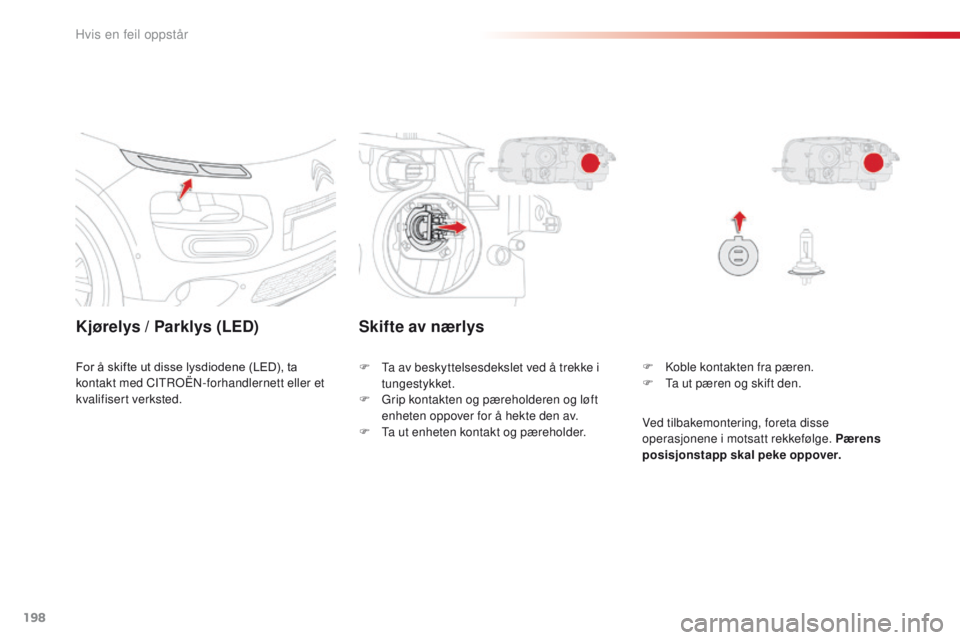

Kjørelys / Parklys (LED)
For å skifte ut disse lysdiodene (LED), ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.F Ko
ble kontakten fra pæren.
F
Ta u

t pæren og skift den.
Skifte av nærlys
F Ta av beskyttelsesdekslet ved å trekke i
tungestykket.
F
Gr

ip kontakten og pæreholderen og løft
enheten oppover for å hekte den av.
F
Ta u

t enheten kontakt og pæreholder. Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge. Pærens
posisjonstapp skal peke oppover.
Hvis en feil oppstår
