CITROEN C4 CACTUS 2018 InstruksjonsbØker (in Norwegian)

209
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

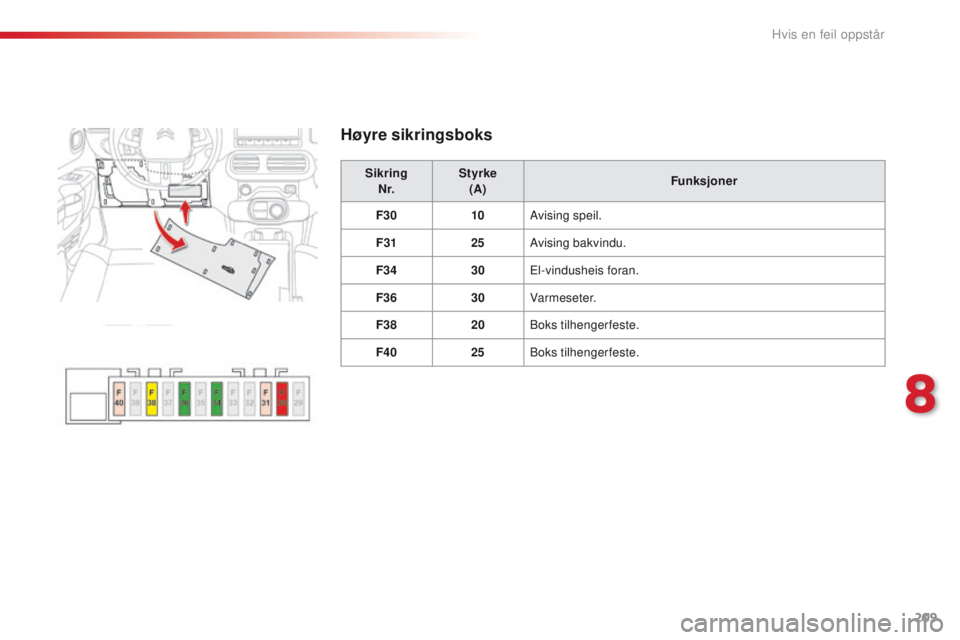

Høyre sikringsboks
Sikring N r. Styrke
(A) Funksjoner
F30 10Avising speil.
F31 25Avising bakvindu.
F34 30El-vindusheis foran.
F36 30Varmeseter.
F38 20Boks tilhengerfeste.
F40 25Boks tilhengerfeste.
8
Hvis en feil oppstår

210
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Sikringer i motorrom
Tilgang til sikringene
F Hekte av dekslet.
F Sk ift ut sikringen (se tilsvarende avsnitt).
F
Et

ter utskifting, lukk dekslet forsvarlig for å
garantere at sikringsboksen er vanntett. Sikring
Nr.
Styr
ke
(A) Funksjoner
F1 40Klimaalegg.
F2 30
/ 4
0
Stop & Start
F3 30Sikringsboks i kupe.
F4 70Sikringsboks i kupe.
F5 70Intelligent styringsboks (BSI).
F6 60Motorventilatorgruppe.
F7 80Intelligent styringsboks (BSI).
F8 15Motorkontoll, bensinpumpe.
F9 15Motorkontroll.
F10 15Motorkontroll.
F11 20Motorkontroll.
F12 5Motorventilatorgruppe.
F13 5Intelligent styringsboks (BSI).
F14 5Ladeboks batteri (motor uten Stop & Start).
F15 5Stop & Start
F17 5Intelligent styringsboks (BSI).
F18 10Høyre fjernlys.
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
Hvis en feil oppstår

211
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

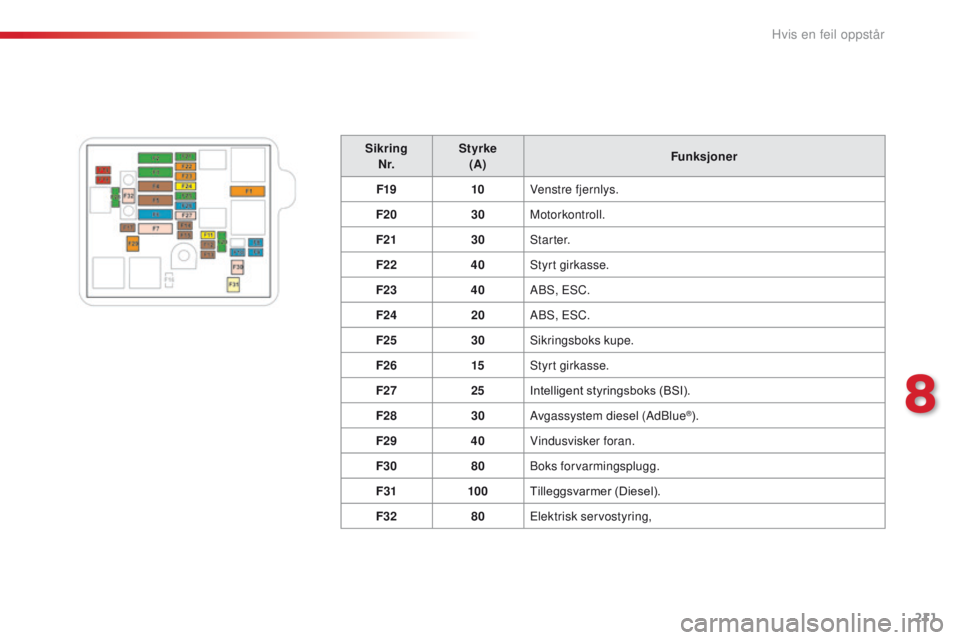

SikringNr.Styr
ke
(A) Funksjoner
F19 10Venstre fjernlys.
F20 30Motorkontroll.
F21 30S t a r t e r.
F22 40Styrt girkasse.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Sikringsboks kupe.
F26 15Styrt girkasse.
F27 25Intelligent styringsboks (BSI).
F28 30Avgassystem diesel (AdBlue
®).
F29 40Vindusvisker foran.
F30 80Boks forvarmingsplugg.
F31 100Tilleggsvarmer (Diesel).
F32 80Elektrisk servostyring,
8
Hvis en feil oppstår

212
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Batteri 12 V
Batteriet er plassert i motorrommet.
Slik får du tilgang til det:
F
åp
ne panseret med hendelen inne i kupéen,
og deretter med hendelen på utsiden,
F
hold panseret åpent ved hjelp av støttestangen,F løft opp plastdekslet til pol (+).
Tilgang til batteriet
Fremgangsmåte for å starte motoren ved hjelp av et annet batteri, eller for å lade opp et utladet batteri.
Før du håndterer batteriet, beskytt øyne
og ansikt.
Enhver arbeidsoperasjon på batteriet
skal skje i et godt ventilert lokale, fjernt
fra åpne flammer eller gnistkilder, dette
for å unngå enhver risiko for eksplosjon
og brann.
Vask hendene godt når du er ferdig.
Versjoner utstyrt med Stop & Start
består av et 12V-blybatteri som
har spesiell teknologi og spesielle
spesifikasjoner.
Dette batteriet skal utelukkende skiftes
ut hos CITROËN eller i et kvalifisert
verksted.
Generelt
Startbatterier med bly
Batteriene inneholder skadelige
substanser som svovelsyre og bly.
De skal avhendes etter gjeldende
lovbestemmer, og skal under
ingen omstendigheter kastes med
husholdsningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Prøv aldri å starte bilen ved å skyve den
i gang dersom bilen er utstyrt med en
elektronisk styrt girkasse.Batteripolen (-) er ikke tilgjengelig.
Det er et separat godspunkt på høyre
forskjerm.
Hvis en feil oppstår

213
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Dersom batteriet på bilen din er utladet, kan
bilen startes ved hjelp av et annet batteri
(eksternt, eller på en annen bil), og ved hjelp av
startkabler, eller ved hjelp av en batteribooster.
Starte ved hjelp av et annet batteri
F Løft opp plastdekslet over (+) polen,
dersom bilen er utstyrt med et slikt deksel.
F
Ko

ble den røde kabelen til (+) polen på
det utladede batteriet A (ved den bøyde
metalledelen) og deretter til (+) polen på
hjelpebatteriet B eller batteriboosteren.
F
Ko

ble den ene enden av den grønne
eller sorte kabelen til (-) polen på
hjelpebatteriet
B

eller batteriboosteren
(eller til punktet med jordingsforbindelse på
giverbilen)
F
Ko

ble den andre enden av den grønne eller
sorte kabelen til jordingspunktet C på bilen
som har utladet batteri. F
St

art motoren på giverbilen, og la den gå i
noen minutter.
F
På
virk starteren på bilen med utladet
batteri og la motoren gå.
Dersom motoren ikke starter umiddelbart, slå
av tenningen og vent i noen sekunder før du
forsøker på nytt.
Motoren må aldri startes under
tilkobling av batterilader.
Bruk aldri en batteribooster med 24 V
eller mer.
Kontroller på forhånd at hjelpebatteriet
har en nominell spenning på 12 V
og en kapasitet som minst tilsvarer
kapasiteten til det utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Skru av alt utstyr som trekker strøm
i de to bilene (bilradio, vindusviskere,
lys, ...).
Påse at startkablene ikke kommer
i nærheten av de bevegelige delene
i motoren (vifte, rem, ...).
Koble ikke fra (+) polen når motoren går. F
Ve

nt til motoren går regelmessig på
tomgang og frakoble deretter kabelene
i motsatt rekkefølge av tilkoblingen.
F
Se
tt plastdekslet tilbake på (+) polen,
dersom bilen er utstyrt med et slikt deksel.
F La m otoren gå, mens bilen kjører eller
står stille, og det i minst 30 minutter slik at
batteriet lades opp tilstrekkelig.
Visse funksjoner, som Stop & Start, er
ikke tilgjengelige så lenge batteriet ikke
har nådd et tilstrekkelig ladenivå.
8
Hvis en feil oppstår

214
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Lade opp batteriet med en
batterilader
For at batteriet skal vare så lenge som mulig,
må ladenivået holdes på et tilstrekkelig nivå.
I visse tilfeller kan det være nødvendig å lade
batteriet:
-
de
rsom du hovedsakelig kjører korte turer,
-
de

rsom bilen skal stå uten å brukes i flere
u ke r.
Kontakt CITROËN eller et kvalifisert verksted. Det er ikke nødvendig å koble fra
batteriet.
Forsøk aldri å lade et frosset batteri. Det
er risiko for eksplosjon.
Dersom batteriet er frosset, få det
kontrollert hos CITROËN eller i et
kvalifisert verksted som vil kontrollere
at de interne komponentene ikke er
blitt skadet og at beholderen ikke
er sprukket. Dette vil ellers kunne
forårsake en lekkasje av giftig og
korroderende syre.
Dersom du vurderer å lade batteriet på
bilen selv, må du utelukkende bruke
batterilader som er kompatibel med
blybatterier, med en nominell spenning
på 12 V.
Denne etiketten betyr at man kun skal
bruke 12V-lader for ikke å risikere
uopprettelige skader på det elektriske
utstyret knyttet til Stop & Start. Overhold bruksinstruksjonene som gis
av fabrikanten av laderen.
Snu aldri om på polene.
F
Sk

ru av tenningen.
F
Sk

ru av alt utstyr som trekker strøm
(bilradio, lys, vindusviskere, ...).
F
Sk

ru av laderen B før du kobler kablene til
batteriet, for å unngå farlige gnister.
F
Sj

ekk at kablene til laderen er i god stand.
F
Ko

ble kablene til laderen B til på følgende
måte:
-
de

n røde (+) kabelen til (+) polen på
batteriet A ,
-
de

n sorte (-) kabelen til godspunktet C
på bilen.
F
Nå

r ladingen er over, skru av laderen B før
du kobler kablene far batteriet A .
Hvis en feil oppstår

215
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Bruk ikke makt ved å trykke på platen,
for hvis klemmen er feil plassert, er
låsing ikke mulig. Begynn på nytt.
Pol med hurtiglåsing
Frakobling av polen (+)
F Løft platen A helt opp for å låse opp
klemmen B.
Under reisen etter at motoren har blitt
startet første gang, kan det hende at
Stop & Start ikke virker som det skal.
Funksjonen vil da igjen være tilgjengelig
etter at bilen har stått vedvarende i ro.
Varigheten for denne stillstanden er
avhengig av den omgivende temperatur
og ladestanden til batteriet (inntil ca.
8
t

imer).
For å opprettholde et ladenivå som er
tilstrekkelig for start av motoren anbefales det
å koble fra batteriet dersom bilen skal stå stille
over en lengre periode.
Lukk igjen vinduene og dørene før du kobler fra
batteriet.
F
Lu

kke alle åpninger (dører, bagasjerom,
vinduet, tak),
F
Sk

ru av alle strømforbrukere (bilradio,
vindusviskere, lykter, ...),
F
Sk

ru av tenningen, og vent i fire minutter.
Når du har fått tilgang til batteriet, kobler du
fra (+) polen.
Frakobling av batteriet
Etter at batteriet har blitt tilbakekoblet, sett
på tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske
systemer har blitt initialisert. Dersom det
forekommer funksjonsfeil etter dette, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
Se korresponderende avsnitt, og foreta
reinitialiseringen selv (avhengig av versjon):
-
nø

kkelen med fjernkontroll,
-
...
Etter tilbakekobling av batteriet
Tilbakekobling av polen (+)
F Plasser den åpne klemmen B til kabelen på
( +) polen på batteriet.
F
Tr

ykk loddrett på klemmen for å plassere
den riktig mot batteriet.
F
Lå

s klemmen ved å senke platen A .
8
Hvis en feil oppstår

216
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016
Ta u i n g
Generelle forholdsregler
Overhold lovverket som gjelder i ditt land.
Kontroller at vekten på bilen som trekker er høyere enn vekten på bilen som taues.
Føreren må sitte bak rattet på bilen som taues og ha med seg gyldig førerkort.
Ved tauing med alle fire hjul på bakken skal det alltid brukes en godkjent slepestang. Det er
forbudt å bruke stropper eller remmer.
Bilen som trekker må starte opp progressivt.
Ved tauing med motoren av, vær oppmerksom på at det ikke lenger er servobrems eller
servostyring.
I følgende tilfeller må du kontakte et bilbergingsfirma:
-
de
rsom bilen stopper på motorvei eller på annen høyhastighetsvei,
-
bil m

ed firehjulstrekk,
-
de

rsom det er umulig å sette girkassen i fri, frigjøre rattstammen eller utløse
parkeringsbremsen,
-
de

rsom bilen taues med kun to hjul på bakken,
-
de

rsom du ikke er i besittelse av en godkjent slepestang, osv.
Fremgangsmåte for å få bilen tauet eller for å taue en annen bil med en mekanisk avtagbar anordning.
Ta u e r i n g e n
befinner seg under gulvet i
bagasjerommet eller under passasjersetet
foran, avhengig av versjon.
Hvis en feil oppstår

217
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

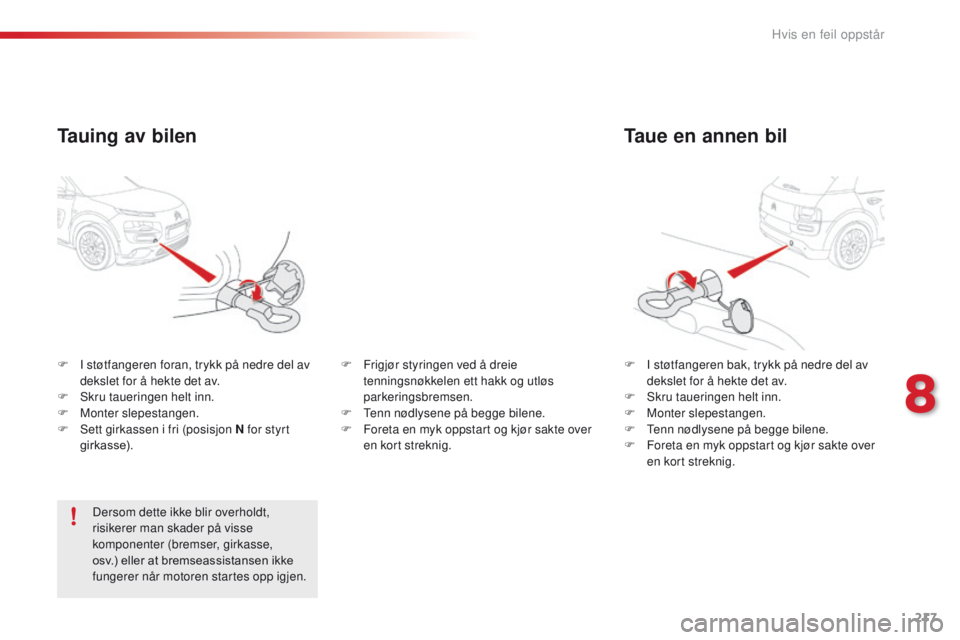

Taue en annen bil
F I støtfangeren bak, trykk på nedre del av
dekslet for å hekte det av.
F
Sk

ru taueringen helt inn.
F
Mo

nter slepestangen.
F
Te

nn nødlysene på begge bilene.
F
Fo

reta en myk oppstart og kjør sakte over
en kort streknig.
F I st
øtfangeren foran, trykk på nedre del av
dekslet for å hekte det av.
F
Sk

ru taueringen helt inn.
F
Mo

nter slepestangen.
F
Se

tt girkassen i fri (posisjon N for styrt
girkasse).
Tauing av bilen
Dersom dette ikke blir overholdt,
risikerer man skader på visse
komponenter (bremser, girkasse,
osv.) eller at bremseassistansen ikke
fungerer når motoren startes opp igjen. F
Fr

igjør styringen ved å dreie
tenningsnøkkelen ett hakk og utløs
parkeringsbremsen.
F
Te
nn nødlysene på begge bilene.
F
Fo
reta en myk oppstart og kjør sakte over
en kort streknig.
8
Hvis en feil oppstår

218
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2016

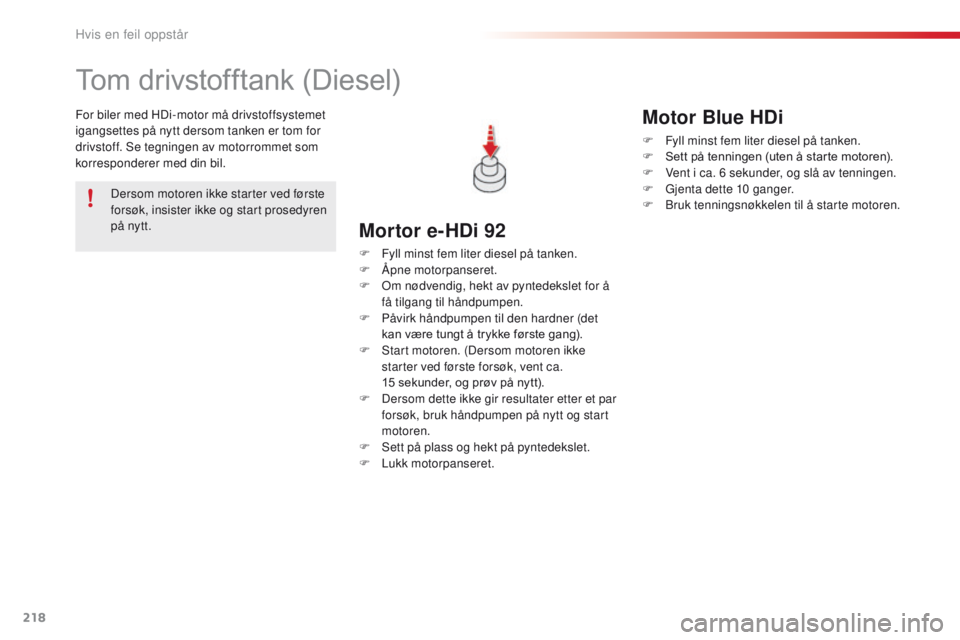

Tom drivstofftank (Diesel)
For biler med HDi-motor må drivstoffsystemet
igangsettes på nytt dersom tanken er tom for
drivstoff. Se tegningen av motorrommet som
korresponderer med din bil.
Mortor e-HDi 92
F Fyll minst fem liter diesel på tanken.
F Åp ne motorpanseret.
F
Om n

ødvendig, hekt av pyntedekslet for å
få tilgang til håndpumpen.
F
På

virk håndpumpen til den hardner (det
kan være tungt å trykke første gang).
F
St

art motoren. (Dersom motoren ikke
starter ved første forsøk, vent ca.
15
s

ekunder, og prøv på nytt).
F
De

rsom dette ikke gir resultater etter et par
forsøk, bruk håndpumpen på nytt og start
motoren.
F
Se

tt på plass og hekt på pyntedekslet.
F
Luk

k motorpanseret.
Dersom motoren ikke starter ved første
forsøk, insister ikke og start prosedyren
på nytt.
Motor Blue HDi
F Fyll minst fem liter diesel på tanken.
F Se tt på tenningen (uten å starte motoren).
F
Ve

nt i ca. 6 sekunder, og slå av tenningen.
F
Gj

enta dette 10 ganger.
F
Br

uk tenningsnøkkelen til å starte motoren.
Hvis en feil oppstår
