CITROEN C4 CACTUS 2018 InstruksjonsbØker (in Norwegian)

169
C4-cactus_no_Chap07_info-pratiques_ed01-2016

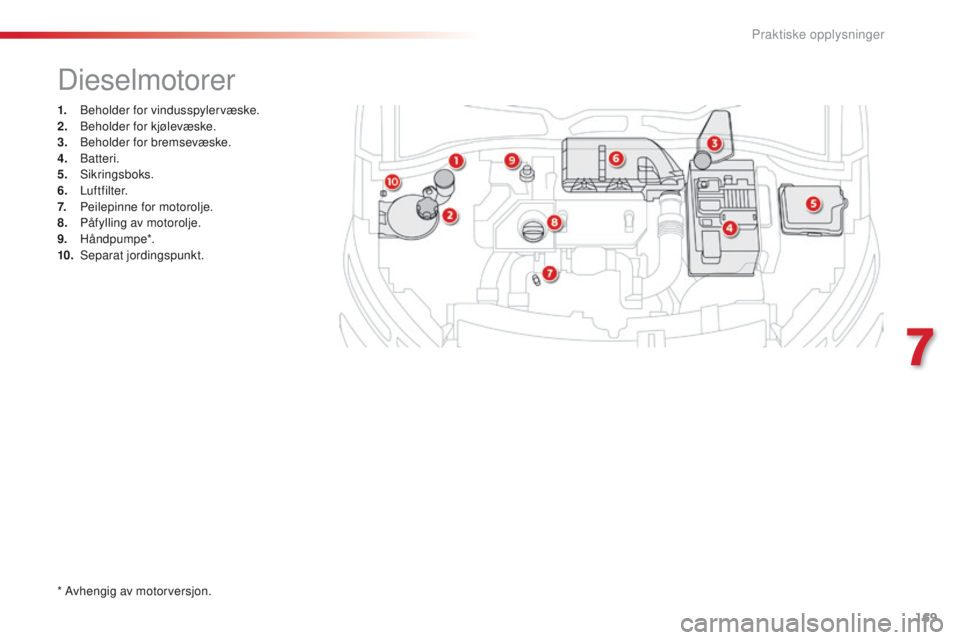

1. Beholder for vindusspylervæske.
2. Beh older for kjølevæske.
3.
Beh

older for bremsevæske.
4.
Bat

teri.
5.
S

ikringsboks.
6.
Lu

ftfilter.
7.
Pe

ilepinne for motorolje.
8.
PÃ¥

fylling av motorolje.
9.
H

Ã¥ndpumpe*.
10.
Se

parat jordingspunkt.
Dieselmotorer
* Avhengig av motorversjon.
7
Praktiske opplysninger

170
C4-cactus_no_Chap07_info-pratiques_ed01-2016

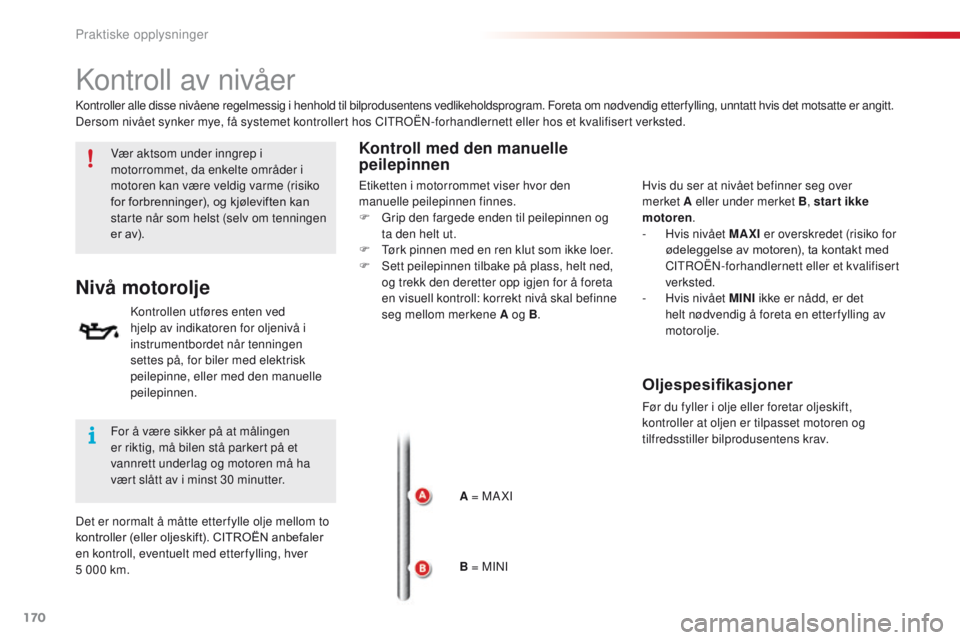

Kontroll av nivåer
Vær aktsom under inngrep i
motorrommet, da enkelte områder i
motoren kan være veldig varme (risiko
for forbrenninger), og kjøleviften kan
starte når som helst (selv om tenningen
er av).
Nivå motorolje
Kontrollen utføres enten ved
hjelp av indikatoren for oljenivå i
instrumentbordet når tenningen
settes på, for biler med elektrisk
peilepinne, eller med den manuelle
peilepinnen.
Kontroll med den manuelle
peilepinnen
Kontroller alle disse nivåene regelmessig i henhold til bilprodusentens vedlikeholdsprogram. Foreta om nødvendig etter fylling, unntatt hvis det motsatte er angitt.
Dersom nivået synker mye, få systemet kontrollert hos CITROËN-forhandlernett eller hos et kvalifisert verksted.Hvis du ser at nivået befinner seg over
merket
A

eller under merket B, star t ikke
motoren .
-
Hv

is nivået MAXI er overskredet (risiko for
ødeleggelse av motoren), ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted.
-
Hv

is nivået MINI ikke er nådd, er det
helt nødvendig å foreta en etter fylling av
motorolje.
A = MA XI
B = MINI
For å være sikker på at målingen
er riktig, må bilen stå parkert på et
vannrett underlag og motoren må ha
vært slått av i minst 30 minutter.
Det er normalt å måtte etter fylle olje mellom to
kontroller (eller oljeskift). CITROËN anbefaler
en kontroll, eventuelt med etter fylling, hver
5 000 km. Etiketten i motorrommet viser hvor den
manuelle peilepinnen finnes.
F
Gr

ip den fargede enden til peilepinnen og
ta den helt ut.
F
Tø

rk pinnen med en ren klut som ikke loer.
F
Se

tt peilepinnen tilbake på plass, helt ned,
og trekk den deretter opp igjen for å foreta
en visuell kontroll: korrekt nivå skal befinne
seg mellom merkene A og B .
Oljespesifikasjoner
Før du fyller i olje eller foretar oljeskift,
kontroller at oljen er tilpasset motoren og
tilfredsstiller bilprodusentens krav.
Praktiske opplysninger

171
C4-cactus_no_Chap07_info-pratiques_ed01-2016
Etter en etterfylling, er oljenivået som
vises i indikatoren i instrumentbordet
når tenningen settes på, ikke gyldig før
etter 30 minutter.

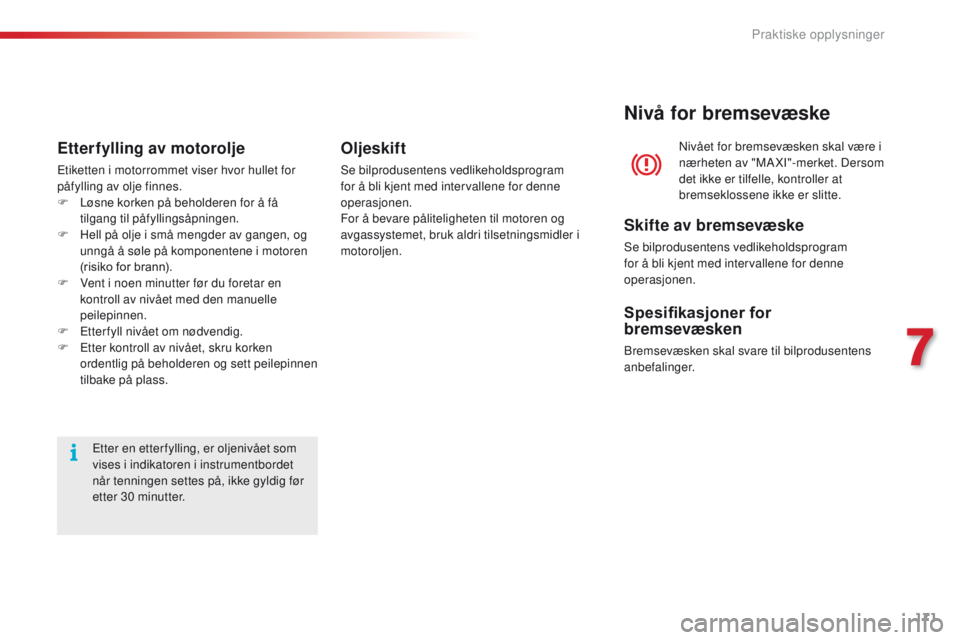

Etterfylling av motorolje
Etiketten i motorrommet viser hvor hullet for
påfylling av olje finnes.
F
Lø
sne korken på beholderen for å få
tilgang til påfyllingsåpningen.
F
He

ll på olje i små mengder av gangen, og
unngå å søle på komponentene i motoren
(risiko for brann).
F
Ve

nt i noen minutter før du foretar en
kontroll av nivået med den manuelle
peilepinnen.
F
Et

terfyll nivået om nødvendig.
F
Et

ter kontroll av nivået, skru korken
ordentlig på beholderen og sett peilepinnen
tilbake på plass.
Oljeskift
Se bilprodusentens vedlikeholdsprogram
for å bli kjent med intervallene for denne
operasjonen.
For å bevare påliteligheten til motoren og
avgassystemet, bruk aldri tilsetningsmidler i
motoroljen. Nivået for bremsevæsken skal være i
nærheten av "MAXI"-merket. Dersom
det ikke er tilfelle, kontroller at
bremseklossene ikke er slitte.
Nivå for bremsevæske
Skifte av bremsevæske
Se bilprodusentens vedlikeholdsprogram
for å bli kjent med intervallene for denne
operasjonen.
Spesifikasjoner for
bremsevæsken
Bremsevæsken skal svare til bilprodusentens
anbefalinger.
7
Praktiske opplysninger

172
C4-cactus_no_Chap07_info-pratiques_ed01-2016

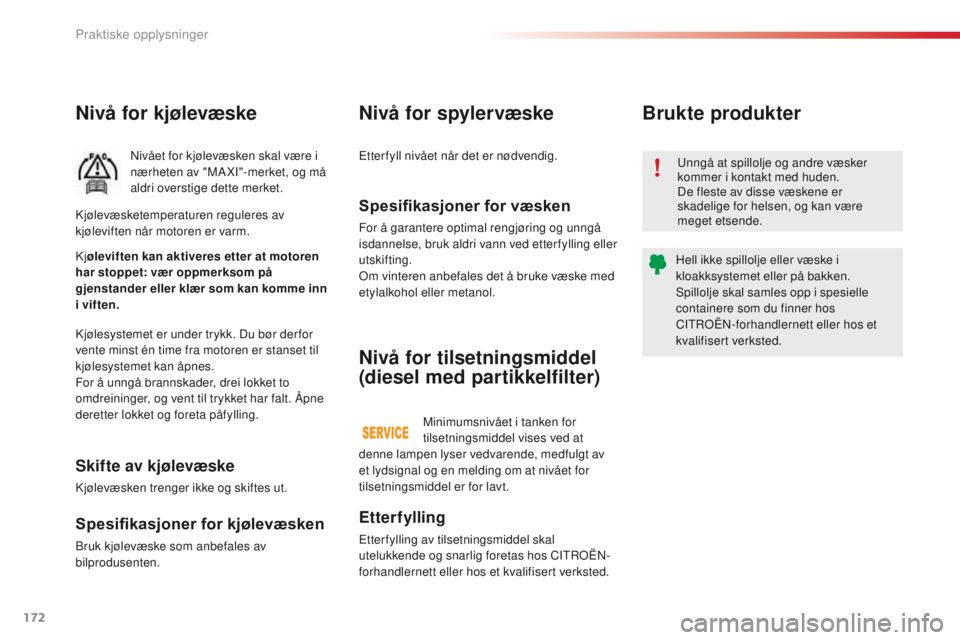

Nivå for kjølevæske
Nivået for kjølevæsken skal være i
nærheten av "MA XI"-merket, og må
aldri overstige dette merket.
Kjølesystemet er under trykk. Du bør der for
vente minst én time fra motoren er stanset til
kjølesystemet kan åpnes.
For å unngå brannskader, drei lokket to
omdreininger, og vent til trykket har falt. Ã…pne
deretter lokket og foreta påfylling.
Skifte av kjølevæske
Kjølevæsken trenger ikke og skiftes ut. Kj øleviften kan aktiveres etter at motoren
har stoppet: vær oppmerksom på
gjenstander eller klær som kan komme inn
i viften. Kjølevæsketemperaturen reguleres av
kjøleviften når motoren er varm.
Spesifikasjoner for kjølevæsken
Bruk kjølevæske som anbefales av
bilprodusenten.
Spesifikasjoner for væsken
For å garantere optimal rengjøring og unngå
isdannelse, bruk aldri vann ved etter fylling eller
utskifting.
Om vinteren anbefales det å bruke væske med
etylalkohol eller metanol.
Nivå for spyler væske
Etter fyll nivået når det er nødvendig.
Etterfylling
Etterfylling av tilsetningsmiddel skal
utelukkende og snarlig foretas hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.
Nivå for tilsetningsmiddel
(diesel med partikkelfilter)
Minimumsnivået i tanken for
tilsetningsmiddel vises ved at Unngå at spillolje og andre væsker
kommer i kontakt med huden.
De fleste av disse væskene er
skadelige for helsen, og kan være
meget etsende.
Hell ikke spillolje eller væske i
kloakksystemet eller på bakken.
Spillolje skal samles opp i spesielle
containere som du finner hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.
Brukte produkter
denne lampen lyser vedvarende, medfulgt av
et lydsignal og en melding om at nivået for
tilsetningsmiddel er for lavt.
Praktiske opplysninger

173
C4-cactus_no_Chap07_info-pratiques_ed01-2016
Kontroller
Batteri 12 V
Batteriet krever ikke vedlikehold.
Derimot bør man regelmessig
kontrollere at polene (for versjoner
med hurtigklemme) er rene og
tilstrekkelig tilstrammet.Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
disse komponentene.
Luftfilter og kupéfilter
Oljefilteret skal skiftes ut ved hvert
oljeskift.
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
denne komponenten.
Oljefilter
Hvis ikke annet er angitt, kontroller komponentene i henhold til bilprodusentens vedlikeholdsprogram og motoren i bilen din.
Hvis du ikke foretar kontrollen selv, få den utført hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
Avhengig av omgivelsene (støv i luften, osv.)
og bruk av bilen (bykjøring, osv.), skal disse
filtrene om nødvendig skiftes ut dobbelt
så ofte.
Et skittent kupéfilter kan gå ut over ytelsene til
klimaanlegget og frembringe ubehagelig lukt.
Par tikkelfilter (Diesel)
Begynnende tilstopping av
partikkelfilteret vises ved tenning
av denne lampen lyser vedvarende,
sammen med en varselmelding.
SÃ¥ snart forholdene tilsier det, start
regenereringen av filteret ved å kjøre i en
hastighet på minst 60 km/t inntil lampen
slukker.
Hvis lampen forsatt vises, dreier det seg om en
mangel på tilsetning.
Se avsnittet "Nivå tilsetning diesel".
På en ny bil, kan de første
regenereringene av partikkelfilteret
medfølges av "brent" lukt, noe som er
helt normalt.
Hvis bilen har kjørt lenge i svært
lav hastighet eller har gått lenge
på tomgang, kan det unntaksvis
konstateres utslipp av vanndamp
fra eksosrøret når bilen akselerer.
Dette har ingenting å si for bilens
kjøreegenskaper eller for miljøet.
Ved arbeidsoperasjon på batteriet, se
tilsvarende avsnitt for å bli nærmere kjent med
de forholdsreglene som skal tas før det utføres
arbeid.
Versjoner utstyrt med Stop & Start
består av et 12V-blybatteri som
har spesiell teknologi og spesielle
spesifikasjoner.
Dette batteriet skal utelukkende skiftes
ut hos CITROËN eller i et kvalifisert
verksted.
7
Praktiske opplysninger

174
C4-cactus_no_Chap07_info-pratiques_ed01-2016

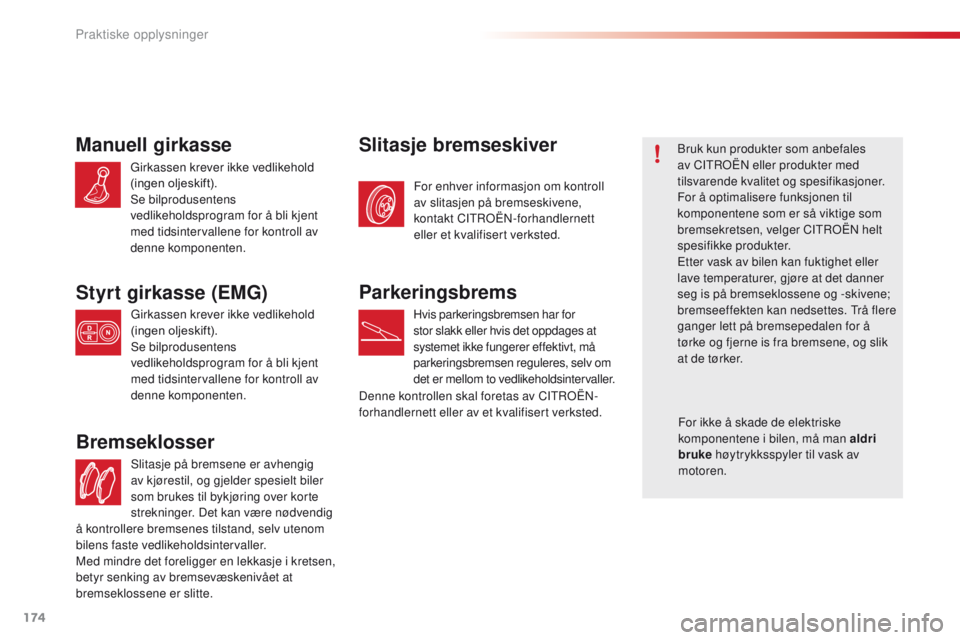

Slitasje på bremsene er avhengig
av kjørestil, og gjelder spesielt biler
som brukes til bykjøring over korte
strekninger. Det kan være nødvendig
Bremseklosser
For enhver informasjon om kontroll
av slitasjen på bremseskivene,
kontakt CITROËN-forhandlernett
eller et kvalifisert verksted.
Slitasje bremseskiverBruk kun produkter som anbefales
av CITROËN eller produkter med
tilsvarende kvalitet og spesifikasjoner.
For å optimalisere funksjonen til
komponentene som er så viktige som
bremsekretsen, velger CITROËN helt
spesifikke produkter.
Etter vask av bilen kan fuktighet eller
lave temperaturer, gjøre at det danner
seg is på bremseklossene og -skivene;
bremseeffekten kan nedsettes. Trå flere
ganger lett på bremsepedalen for å
tørke og fjerne is fra bremsene, og slik
at de tørker.Manuell girkasse
Girkassen krever ikke vedlikehold
(ingen oljeskift).
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med tidsintervallene for kontroll av
denne komponenten.
Styrt girkasse (EMG)
Girkassen krever ikke vedlikehold
(ingen oljeskift).
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med tidsintervallene for kontroll av
denne komponenten.
Parkeringsbrems
Hvis parkeringsbremsen har for
stor slakk eller hvis det oppdages at
systemet ikke fungerer effektivt, må
parkeringsbremsen reguleres, selv om
det er mellom to vedlikeholdsintervaller.
Denne kontrollen skal foretas av CITROËN-
forhandlernett eller av et kvalifisert verksted. For ikke å skade de elektriske
komponentene i bilen, må man aldri
bruke høytrykksspyler til vask av
motoren.
Ã¥ kontrollere bremsenes tilstand, selv utenom
bilens faste vedlikeholdsintervaller.
Med mindre det foreligger en lekkasje i kretsen,
betyr senking av bremsevæskenivået at
bremseklossene er slitte.
Praktiske opplysninger

175
C4-cactus_no_Chap07_info-pratiques_ed01-2016
AdBlue®-tilsetning og SCR-system
for motorer Diesel BlueHDi
For å beskytte miljøet og overholde den nye
standarden Euro 6, uten at det går ut over
verken dieselmotorens ytelser eller forbruk,
har CITROËN valgt å utstyre sine biler
med en anordning som kombinerer SCR-
systemet (Selective Catalytic Reduction)
og partikkelfilteret (FAP) for behandling av
avgasser.
SCR-systemet
Ved hjelp av en tilsetningen kalt AdBlue® som
inneholder urea, omdanner en katalysator inntil
85% av nitrogenoksidene (NOx) til nitrogen og
vann, som er helt ufarlig for både helse og miljø. Når AdBlue
®-beholderen er tom, vil en
reglementert anordning hindre oppstart
av motor.

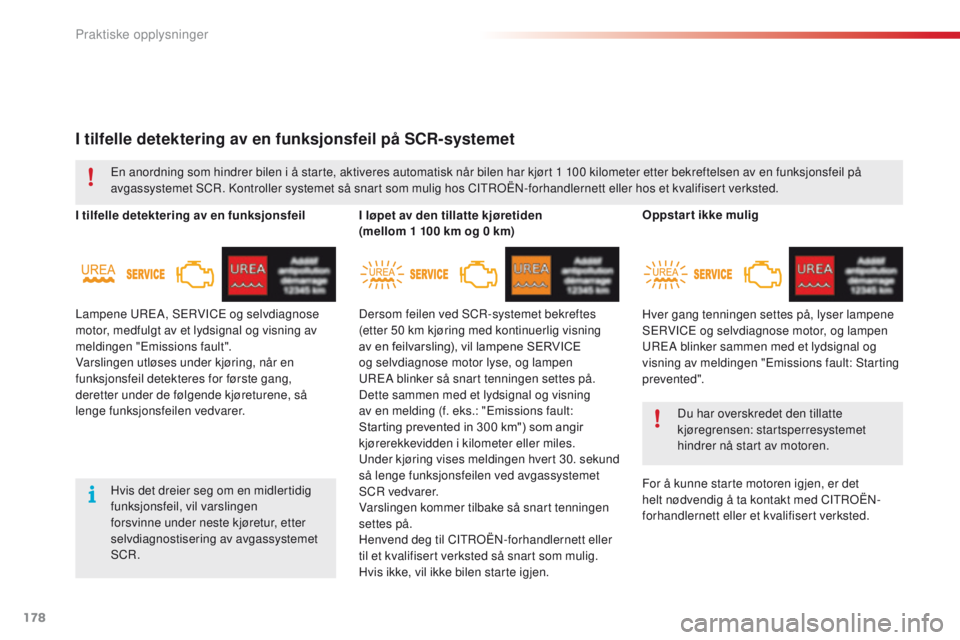

Ved feil på SCR-systemet, er ikke bilens
utslippsnivå lenger i samsvar med
standarden Euro 6: bilen din forurenser.
I tilfelle bekreftet funksjonfeil på SCR-
systemet, må du ta bilen så snart som
mulig til CITROËN-forhandlernett eller
til et kvalifisert verksted: etter å ha kjørt
1
1

00
k

m, vil en anordning aktiveres
automatisk for å hindre oppstart av
motoren.
AdBlue®-tilsetningen finnes i en
spesialbeholder under bagasjerommet
bak i bilen. Beholderen tar 17
l

iter, og har
en rekkevidde på ca. 20
0

00
k
m før et
varselsystem utløses og angir at du kan kjøre
2
4

00
k

m med reservenivået.
Ved hvert fastsatte vedlikehold hos CITROËN-
forhandlernett eller hos et kvalifisert verksted,
vil det blir foretatt en komplett påfylling av
AdBlue
®-beholderen, for å forsikre at
SCR-systemet fungerer som det skal.
Hvis antall kilometer mellom to
vedlikeholdsintervaller overskrider 20
0

00
k
m,
anbefaler vi deg å besøke CITROËN-
forhandlernett eller et kvalifisert verksted for å
få foretatt en nødvendig etterfylling.
7
Praktiske opplysninger

176
C4-cactus_no_Chap07_info-pratiques_ed01-2016

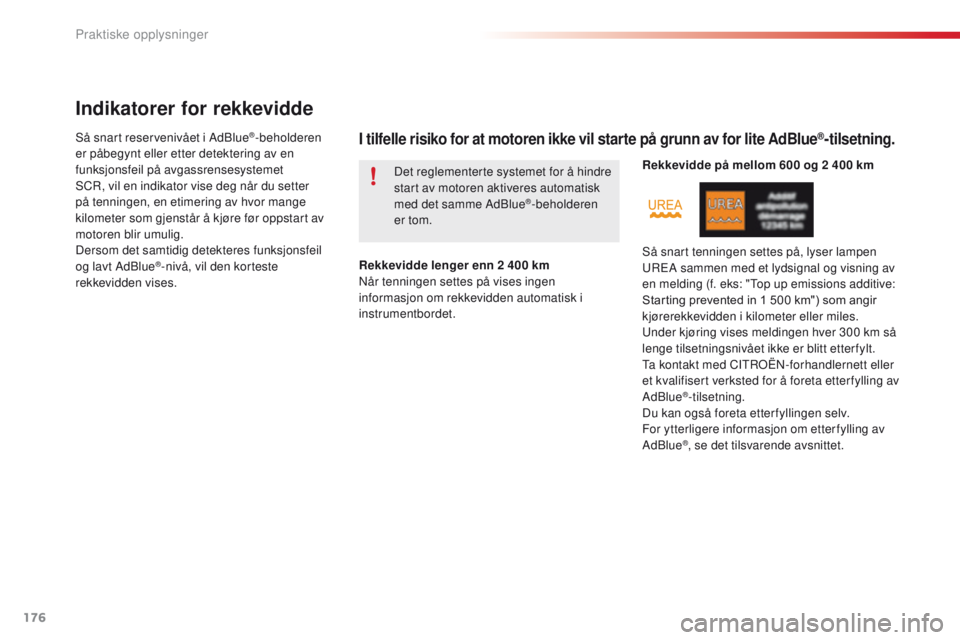

Indikatorer for rekkevidde
Så snart reservenivået i AdBlue®-beholderen
er påbegynt eller etter detektering av en
funksjonsfeil på avgassrensesystemet
SCR, vil en indikator vise deg når du setter
på tenningen, en etimering av hvor mange
kilometer som gjenstår å kjøre før oppstart av
motoren blir umulig.
Dersom det samtidig detekteres funksjonsfeil
og lavt AdBlue
®-nivå, vil den korteste
rekkevidden vises. Rekkevidde lenger enn 2 4
00 k m
Når tenningen settes på vises ingen
informasjon om rekkevidden automatisk i
instrumentbordet. Det reglementerte systemet for å hindre
start av motoren aktiveres automatisk
med det samme AdBlue
®-beholderen
er tom.
I tilfelle risiko for at motoren ikke vil starte på grunn av for lite AdBlue®-tilsetning.
Rekkevidde på mellom 600 og 2 400 km
Så snart tenningen settes på, lyser lampen
UREA sammen med et lydsignal og visning av
en melding (f. eks: "Top up emissions additive:
Starting prevented in 1 500 km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hver 300 km så
lenge tilsetningsnivået ikke er blitt etterfylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®-tilsetning.
Du kan også foreta etter fyllingen selv.
For ytterligere informasjon om etter fylling av
AdBlue
®, se det tilsvarende avsnittet.
Praktiske opplysninger

177
C4-cactus_no_Chap07_info-pratiques_ed01-2016
Rekkevidde på mellom 0 og 600 kmDriftsstans på grunn av mangel på AdBlue®
For å kunne starte motoren igjen
anbefaler vi deg å ta kontakt med
CITROËN-forhandlernettet eller
et kvalifisert verksted for å foreta
nødvendig etterfylling.
Dersom du selv foretar etter fyllingen er
det svært viktig å fylle beholderen med
minst 3,8 liter AdBlue
® i beholderen.
Så snart tenningen settes på, lyser lampen
SERVICE og lampen UREA blinker
sammen med et lydsignal og visning av en
melding (f. eks.: "Top up emissions additive:
Starting prevented in 600 km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert
30. sekund så lenge tilsetningsnivået ikke er
blitt etterfylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®-tilsetning.
Du kan også foreta etter fyllingen selv.
Hvis ikke du gjør dette, kan du risikere å ikke
kunne starte bilen igjen. Så snart tenningen settes på, lyser lampen
SERVICE og lampen UREA blinker sammen
med et lydsignal og visning av meldingen "Top
up emissions additive: Starting prevented".
AdBlue
®-beholderen er tom: den reglementære
startsperreanordningen hindrer oppstart av
motoren.
For ytterligere informasjon om etter fylling av
AdBlue
®, se det tilsvarende avsnittet.
7
Praktiske opplysninger

178
C4-cactus_no_Chap07_info-pratiques_ed01-2016
I tilfelle detektering av en funksjonsfeil på SCR-systemet
I tilfelle detektering av en funksjonsfeil I løpet av den tillatte kjøretiden (mellom 1 1 00 k m og 0 k m)
En anordning som hindrer bilen i å starte, aktiveres automatisk når bilen har kjørt 1 100 kilometer etter bekreftelsen av en funksjonsfeil på
avgassystemet SCR. Kontroller systemet så snart som mulig hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen
forsvinne under neste kjøretur, etter
selvdiagnostisering av avgassystemet
SCR.
Lampene UREA, SERVICE og selvdiagnose
motor, medfulgt av et lydsignal og visning av
meldingen "Emissions fault".
Varslingen utløses under kjøring, når en
funksjonsfeil detekteres for første gang,
deretter under de følgende kjøreturene, så
lenge funksjonsfeilen vedvarer.
Dersom feilen ved SCR-systemet bekreftes
(etter 50
k

m kjøring med kontinuerlig visning
av en feilvarsling), vil lampene SERVICE
og selvdiagnose motor lyse, og lampen
UREA blinker så snart tenningen settes på.
Dette sammen med et lydsignal og visning
av en melding (f. eks.: "Emissions fault:
Starting prevented in 300
k

m") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert 30. sekund
så lenge funksjonsfeilen ved avgassystemet
SCR vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller
til et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen. Oppstart ikke mulig
For å kunne starte motoren igjen, er det
helt nødvendig å ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.
Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren.
Hver gang tenningen settes på, lyser lampene
SERVICE og selvdiagnose motor, og lampen
UREA blinker sammen med et lydsignal og
visning av meldingen "Emissions fault: Starting
prevented".
Praktiske opplysninger
