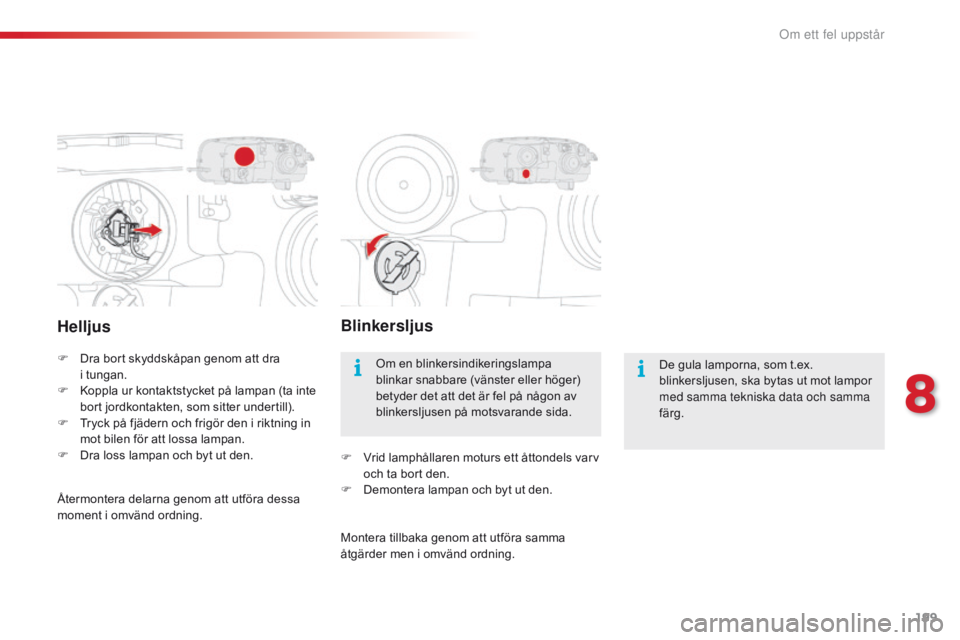

Helljus
F Dra bort skyddskåpan genom att dra
i tungan.
F
Ko

ppla ur kontaktstycket på lampan (ta inte
bort jordkontakten, som sitter undertill).
F
Tr

yck på fjädern och frigör den i riktning in
mot bilen för att lossa lampan.
F
Dr

a loss lampan och byt ut den.
Blinkersljus
De gula lamporna, som t.ex.
blinkersljusen, ska bytas ut mot lampor
med samma tekniska data och samma
färg.
Om en blinkersindikeringslampa
blinkar snabbare (vänster eller höger)
betyder det att det är fel på någon av
blinkersljusen på motsvarande sida.
F
Vr

id lamphållaren moturs ett åttondels varv
och ta bort den.
F
De

montera lampan och byt ut den.
Återmontera delarna genom att utföra dessa
moment i omvänd ordning.
Montera tillbaka genom att utföra samma
åtgärder men i omvänd ordning.
8
Om ett fel uppst

200
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
Dimstrålkastare
Du kan även vända dig till en CITROËN-
verkstad eller en annan kvalificerad
verkstad för byte av dessa lampor.
F
Sk

ruva loss innerskärmens 3
f

ästskruvar
under stötfångaren fram.
F
Fö

r undan innerskärmen för att komma åt
dimstrålkastaren.
F
Ko

ppla ur lamphållarens kontaktstycke
genom att trycka på tungan, som sitter på
den övre delen. F
Ta u
t lamphållaren genom att klämma ihop
de båda clipsen (upptill och nedtill) med
tummen och pekfingret.
F
By
t modulen (lamphållare och lampa).
Vid återmonteringen utförs dessa moment
i
o

mvänd ordning.
Om ett fel uppst

201
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016

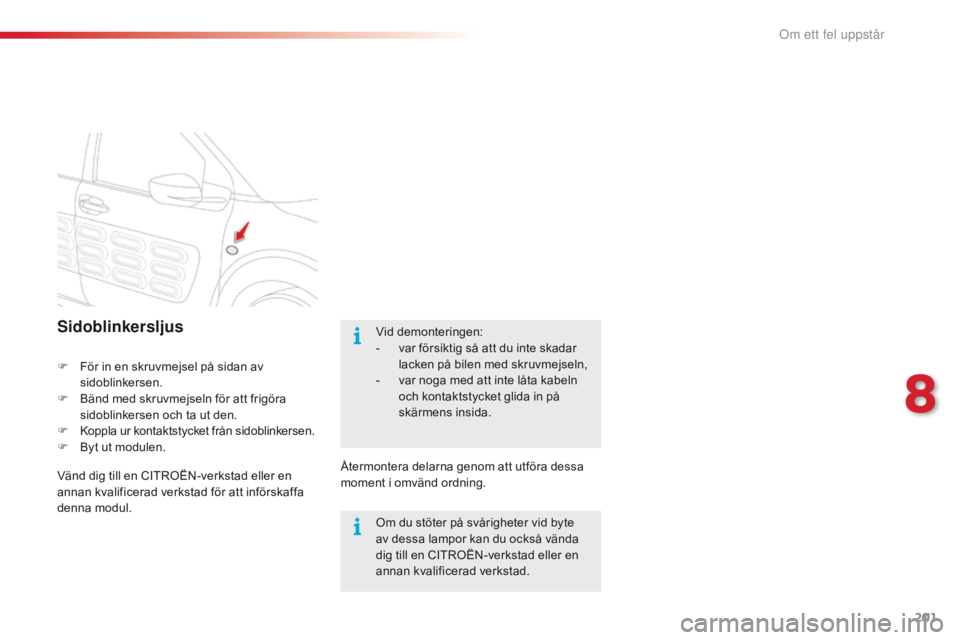

Sidoblinkersljus
F För in en skruvmejsel på sidan av
sidoblinkersen.
F
Bä

nd med skruvmejseln för att frigöra
sidoblinkersen och ta ut den.
F
Ko

ppla ur kontaktstycket från sidoblinkersen.
F
By

t ut modulen.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att införskaffa
denna modul. Återmontera delarna genom att utföra dessa
moment i omvänd ordning.Vid demonteringen:
-
va

r försiktig så att du inte skadar
lacken på bilen med skruvmejseln,
- va r noga med att inte låta kabeln
och kontaktstycket glida in på
skärmens insida.
Om du stöter på svårigheter vid byte
av dessa lampor kan du också vända
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
8
Om ett fel uppst

202
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
1. Positionsljus (W5W).
2. Br omsljus (P21W).
3.
Bl

inkersljus (PY21W).
4.
Di

m- eller backljus (P21W).
Belysning bak
Byte av lampor
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd. F
Fö
r isär lamphållarens fästtungor och ta
bort den.
F
By
t den felaktiga lampan:
-
dr
a ut (den övre) lampan om bytet gäller
positionsljuset,
-
fö
r övriga ljus ska motsvarande (undre)
lampa vridas en kvarts varv.
Dessa lampor byts inifrån bagageutrymmet.
F
Öp

pna bagageluckan.
F
Ta b

ort motsvarande täcklock på klädseln.
F
Ko

ppla ur kontaktstycket från ljuset a
genom att trycka på upplåsningsknappen
(sitter under kontaktstycket på höger sida
och över kontaktstycket på vänster sida).
F
Sk

ruva upp muttern b och ta bort den (
var
försiktig så att du inte tappar den ned
i s
kärmen ).
F
Sk

jut ljusets fästtunga c nedåt och ta
försiktigt ut den. Se till att lyktan förs in stadigt och rakt
i
s

ina styrningar.
Dra åt utan tvång för att säkerställa att
det blir tätt, men utan att skada lyktan.
Om ett fel uppst

203
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016

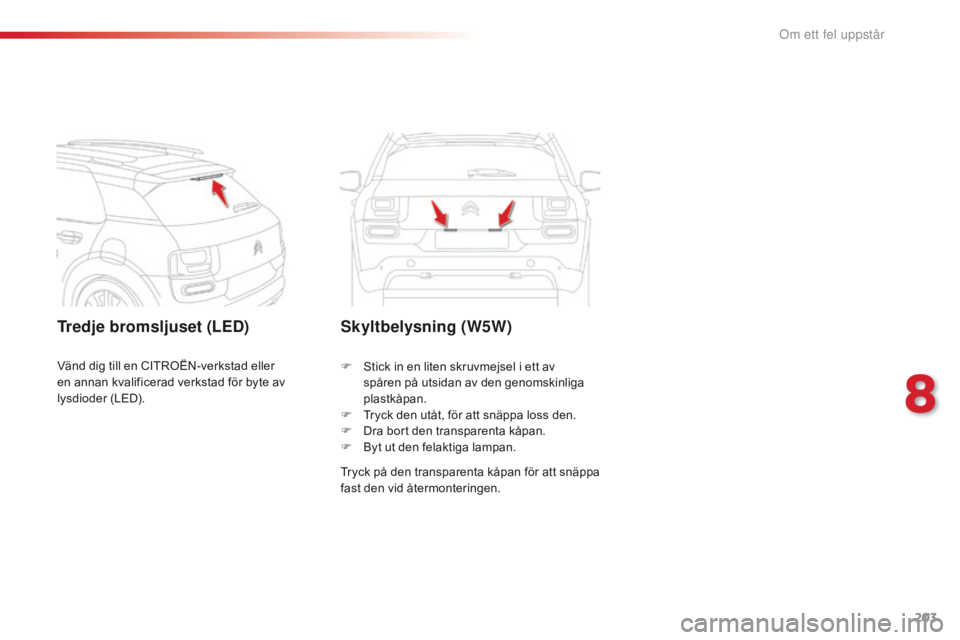

Tredje bromsljuset (LED)Skyltbelysning (W5W)
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen. F
St
ick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F
Tr
yck den utåt, för att snäppa loss den.
F
Dr
a bort den transparenta kåpan.
F
By
t ut den felaktiga lampan.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte av
lysdioder (LED).
8
Om ett fel uppst

204
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
F Snäpp loss enheten från konsolen
runt taklampan med hjälp av en smal
spårskruvmejsel.
F
Ta u

t och byt den felaktiga lampan.
F
Sä

tt tillbaka konsolen runt taklampan och
snäpp fast den ordentligt.
Takkonsol
med glödlampor (W5W)
Takkonsol
med LED
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för byte av
lysdioder (LED).
Baklucka (W5W)
F Snäpp loss huset genom att trycka på
s
ockeln bakifrån.
F
Dr

a ur lampan och byt den.
F
Sä

tt tillbaka huset.
Innerbelysning
Om ett fel uppst

205
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
Innan du byter ut en säkring måste du:
F veta var felet är och åtgärda det,
F
st

änga av alla strömförbrukare,
F
se t

ill att fordonet står stilla och slå ifrån
tändningen,
F
hi

tta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.

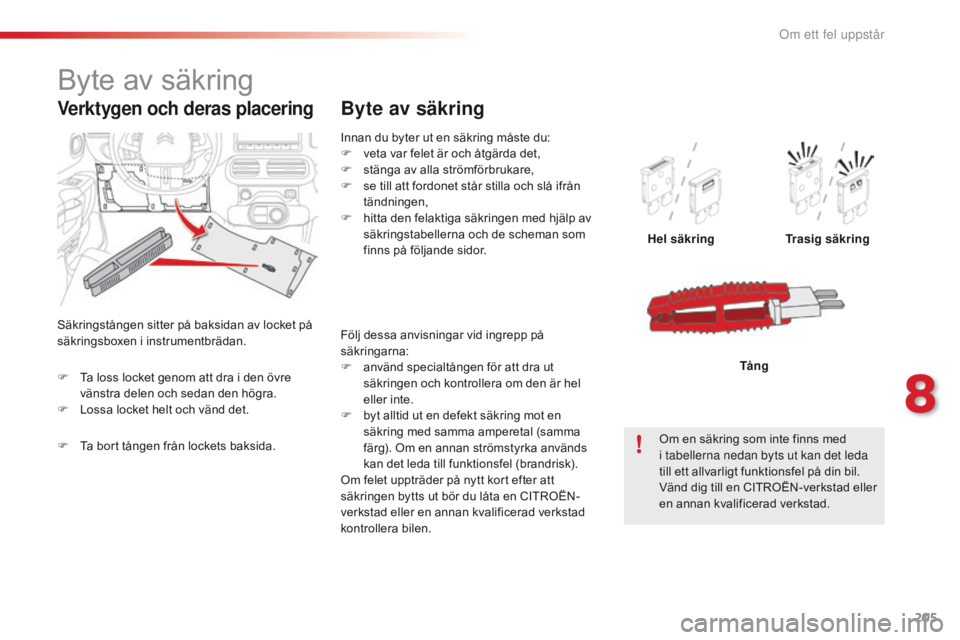

Byte av säkring
Hel säkring Trasig säkring
Om en säkring som inte finns med
i
t

abellerna nedan byts ut kan det leda
till ett allvarligt funktionsfel på din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad. Tång
Byte av säkring
Säkringstången sitter på baksidan av locket på
säkringsboxen i instrumentbrädan.
Verktygen och deras placering
Följ dessa anvisningar vid ingrepp på
säkringarna:
F
an

vänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F
by

t alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen.
F
Ta l

oss locket genom att dra i den övre
vänstra delen och sedan den högra.
F
Lo

ssa locket helt och vänd det.
F
Ta b

ort tången från lockets baksida.
8
Om ett fel uppst

206
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
CitrOën ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
C
it

r
Oën o
ch som inte installerats
enligt dess föreskrifter - speciellt om
alla anslutna tillbehör tillsammans har
en strömförbrukning på mer än 10
m

A.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
Om ett fel uppst

207
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016
Säkringar i instrumentbrädan
De bägge säkringsboxarna är placerade i den
undre delen av instrumentbrädan, under ratten.Säkring

Nr Ampere

(A) Funktioner
F01 10Bromspedal (kontakt 2), Stop & Start.
F02 5Strålkastarinställning i höjdled, extravärmare (diesel),
parkeringssensorer, diagnosuttag, sidospeglar
(elmanövrerade), Grip Control.
F03 10Tillsatspump (diesel), elektriskt styrservo, kopplingspedal
(kontak t).
F04 5Regn- och ljusgivare.
F06 10Bromspedal (kontakt 1), diagnosuttag.
F08 5Rattreglagemodul.
F10 5Nödsamtal / assistanssamtal.
F12 5Stop & Start, ABS, ESP.
F13 5Parkeringssensorer, backkamera.
F14 10ETG-växellåda, reglagepanel (under pekskärmen),
luftkonditionering, pekskärm.
F16 1512 V-uttag.
F18 20Radio.
Gör så här för att komma åt säkringarna
F Ta loss kåpan genom att dra i den övre vänstra
d
elen och sedan i den högra.
Vänster säkringsbox
8
Om ett fel uppst

208
C4-cactus_sv_Chap08_En-cas-de-panne_ed01-2016

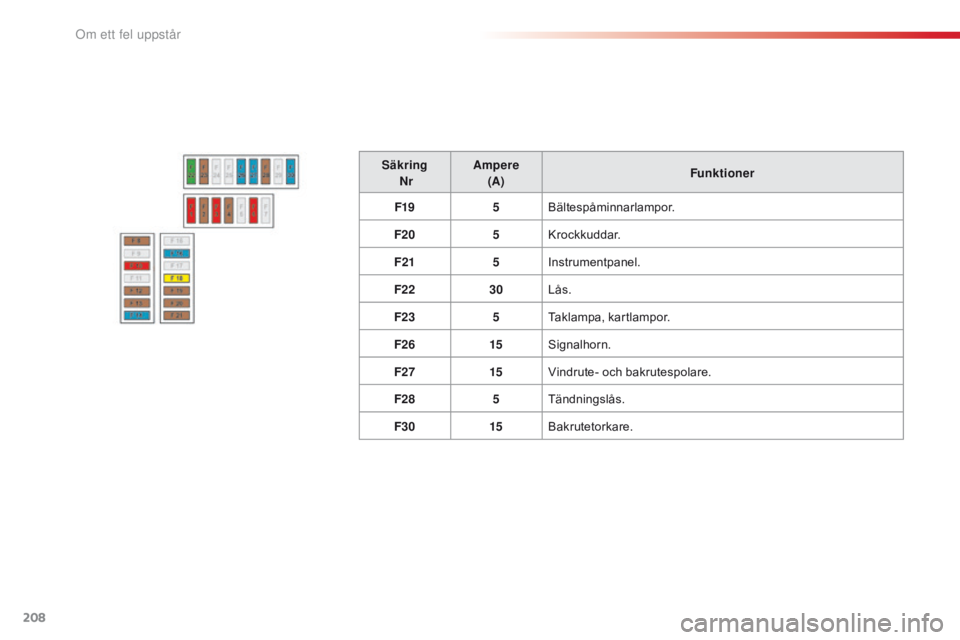

Säkring
Nr Ampere

(A) Funktioner
F19 5Bältespåminnarlampor.
F20 5Krockkuddar.
F21 5Instrumentpanel.
F22 30Lås.
F23 5Taklampa, kartlampor.
F26 15Signalhorn.
F27 15Vindrute- och bakrutespolare.
F28 5Tändningslås.
F30 15Bakrutetorkare.
