CITROEN C4 CACTUS 2018 InstruktionsbÖcker (in Swedish)

49
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

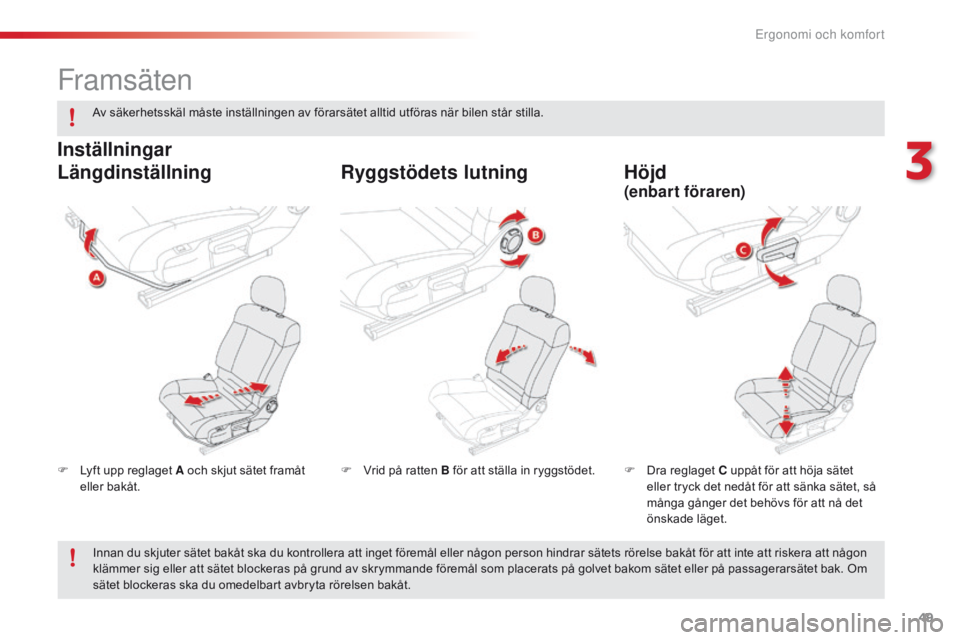

Framsäten
F Lyft upp reglaget A och skjut sätet framåt
eller bakåt. F Dr
a reglaget C uppåt för att höja sätet
eller tryck det nedåt för att sänka sätet, så
många gånger det behövs för att nå det
önskade läget.
F Vr
id på ratten B för att ställa in ryggstödet.
Längdinställning
Höjd
Ryggstödets lutning
Inställningar
(enbart föraren)
Av säkerhetsskäl måste inställningen av förarsätet alltid utföras när bilen står stilla.
Innan du skjuter sätet bakåt ska du kontrollera att inget föremål eller någon person hindrar sätets rörelse bakåt för att inte att riskera att någon
klämmer sig eller att sätet blockeras på grund av skrymmande föremål som placerats på golvet bakom sätet eller på passagerarsätet bak. Om
sätet blockeras ska du omedelbart avbryta rörelsen bakåt.
3
Ergonomi och komfort

50
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016
F Dra det uppåt när du vill höja det.
F Ta b ort det genom att trycka på A och föra
det uppåt.
F
Sä

tt tillbaka det genom att föra in
nackstödets ben i öppningarna i linje med
ryggstödet.
F
Sä

nk det genom att trycka samtidigt på A
och på nackstödet. Nackstödets ben är försedda med spår
som hindrar att det sjunker ned. Det ger
ett extra skydd i händelse av krock.
Inställningen är rätt när den övre
kanten av nackstödet befinner sig i
höjd med hjässan på huvudet.
Kör aldrig med nackstöden borttagna.
De ska sitta på plats och vara rätt
inställda.
Nackstödets höjd
Sätesvärme
F När motorn är igång vrider du på reglaget
f
ör att starta funktionen och välja önskad
värmenivå:
0 : Stopp.
1 : LÃ¥g.
2 : Medel.
3 : Hög.
Kontrollera att passagerarsätets
vridreglage står i läge 0
in

nan du
lämnar bilen, så att värmen inte är
tillslagen i onödan om ingen sitter i
passagerarsätet nästa gång du ska
köra bilen. Framsätena kan värmas upp separat.
Ergonomi och komfort

51
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

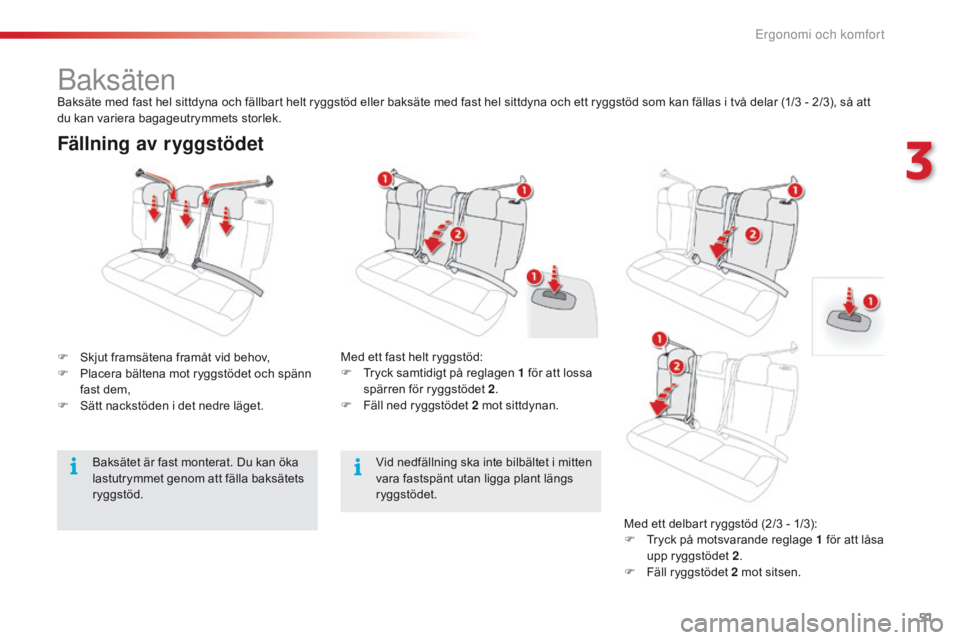

Fällning av ryggstödet
F Skjut framsätena framåt vid behov,
F Pl acera bältena mot ryggstödet och spänn
fast dem,
F
Sä

tt nackstöden i det nedre läget. Med ett fast helt ryggstöd:
F Tr
yck samtidigt på reglagen 1 för att lossa
spärren för ryggstödet 2 .
F
Fä

ll ned ryggstödet 2 mot sittdynan.
BaksätenBaksäte med fast hel sittdyna och fällbart helt ryggstöd eller baksäte med fast hel sittdyna och ett ryggstöd som kan fällas i två delar (1/3 - 2/3), så att
du kan variera bagageutrymmets storlek.
Vid nedfällning ska inte bilbältet i mitten
vara fastspänt utan ligga plant längs
ryggstödet.Med ett delbart ryggstöd (2/3 - 1/3):
F
Tr

yck på motsvarande reglage 1 för att låsa
upp ryggstödet 2 .
F
Fä

ll ryggstödet 2 mot sitsen.
Baksätet är fast monterat. Du kan öka
lastutrymmet genom att fälla baksätets
ryggstöd.
3
Ergonomi och komfort

52
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

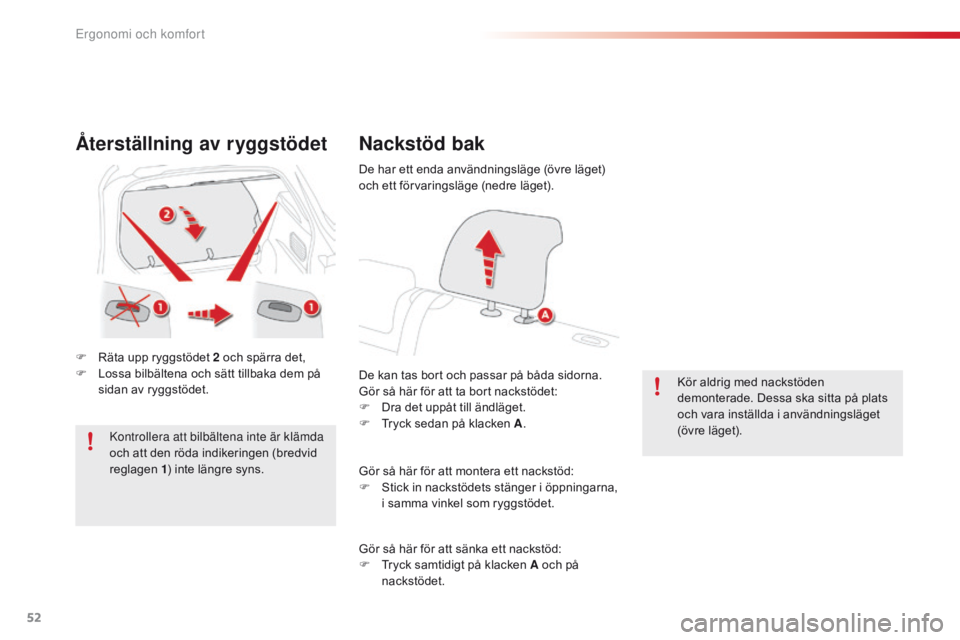

Återställning av ryggstödet
F Räta upp ryggstödet 2 och spärra det,
F Lo ssa bilbältena och sätt tillbaka dem på
sidan av ryggstödet.
Kontrollera att bilbältena inte är klämda
och att den röda indikeringen (bredvid
reglagen 1) inte längre syns.
Nackstöd bak
De kan tas bort och passar på båda sidorna.
Gör så här för att ta bort nackstödet:
F
Dr

a det uppåt till ändläget.
F
Tr

yck sedan på klacken A . Kör aldrig med nackstöden
demonterade. Dessa ska sitta på plats
och vara inställda i användningsläget
(övre läget).
De har ett enda användningsläge (övre läget)
och ett förvaringsläge (nedre läget).
Gör så här för att montera ett nackstöd:
F
St

ick in nackstödets stänger i öppningarna,
i samma vinkel som ryggstödet.
Gör så här för att sänka ett nackstöd:
F
Tr

yck samtidigt på klacken A och på
nackstödet.
Ergonomi och komfort

53
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

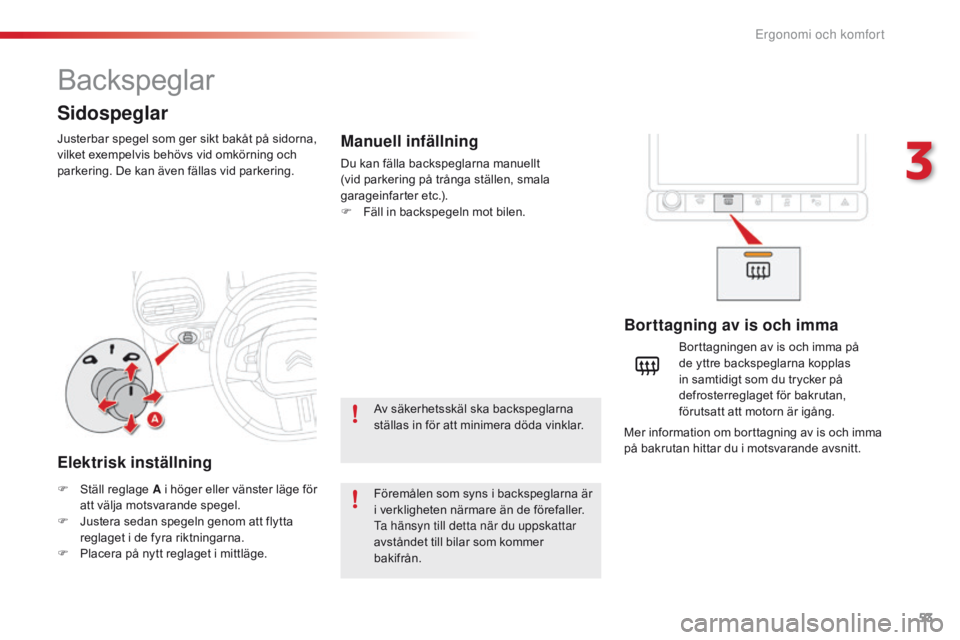

Backspeglar
Justerbar spegel som ger sikt bakåt på sidorna,
vilket exempelvis behövs vid omkörning och
parkering. De kan även fällas vid parkering.
Sidospeglar
Borttagning av is och imma
F Ställ reglage A i höger eller vänster läge för
att välja motsvarande spegel.
F
Ju

stera sedan spegeln genom att flytta
reglaget i de fyra riktningarna.
F
Pl

acera på nytt reglaget i mittläge. Borttagningen av is och imma på
de yttre backspeglarna kopplas
in samtidigt som du trycker på
defrosterreglaget för bakrutan,
förutsatt att motorn är igång.
Elektrisk inställning
Föremålen som syns i backspeglarna är
i verkligheten närmare än de förefaller.
ta hä

nsyn till detta när du uppskattar
avståndet till bilar som kommer
bakifrån.
Manuell infällning
Du kan fälla backspeglarna manuellt
(vid parkering på trånga ställen, smala
garageinfarter etc.).
F
Fä

ll in backspegeln mot bilen.
Av säkerhetsskäl ska backspeglarna
ställas in för att minimera döda vinklar. Mer information om borttagning av is och imma
på bakrutan hittar du i motsvarande avsnitt.
3
Ergonomi och komfort

54
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

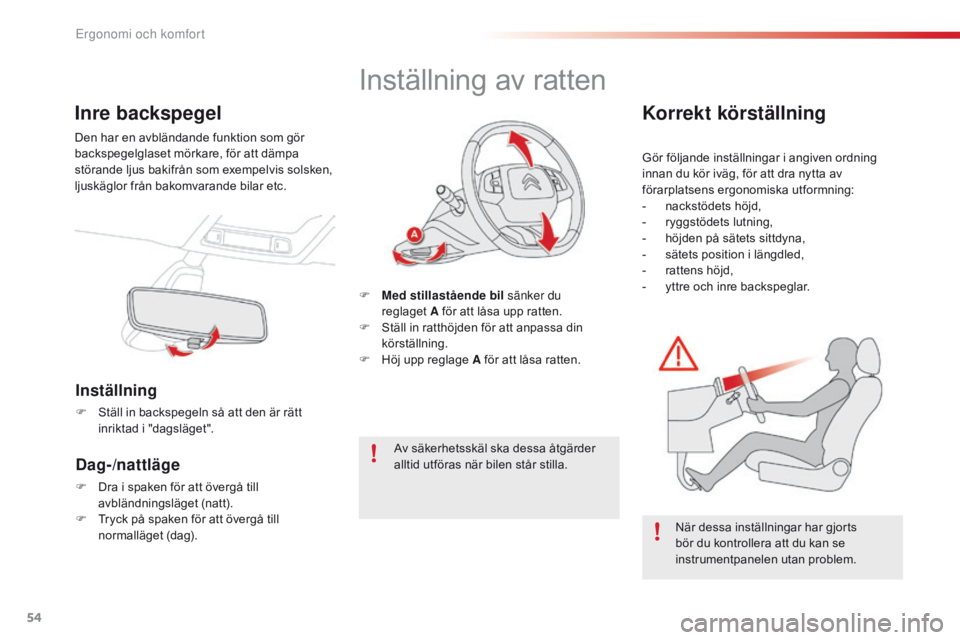

Inre backspegel
Den har en avbländande funktion som gör
backspegelglaset mörkare, för att dämpa
störande ljus bakifrån som exempelvis solsken,
ljuskäglor från bakomvarande bilar etc.
Inställning
F Ställ in backspegeln så att den är rätt
inriktad i "dagsläget".
Dag-/nattläge
F Dra i spaken för att övergå till
a vbländningsläget (natt).
F
Tr

yck på spaken för att övergå till
normalläget (dag).
Inställning av ratten
F Med stillastående bil s änker du
reglaget A f ör att låsa upp ratten.
F
St

äll in ratthöjden för att anpassa din
körställning.
F
Hö

j upp reglage A för att låsa ratten.
Av säkerhetsskäl ska dessa åtgärder
alltid utföras när bilen står stilla.
Korrekt körställning
Gör följande inställningar i angiven ordning
innan du kör iväg, för att dra nytta av
förarplatsens ergonomiska utformning:
-
na
ckstödets höjd,
-
ry

ggstödets lutning,
-
hö

jden på sätets sittdyna,
-
sä

tets position i längdled,
-
ra

ttens höjd,
-
yt

tre och inre backspeglar.
När dessa inställningar har gjorts
bör du kontrollera att du kan se
instrumentpanelen utan problem.
Ergonomi och komfort

55
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

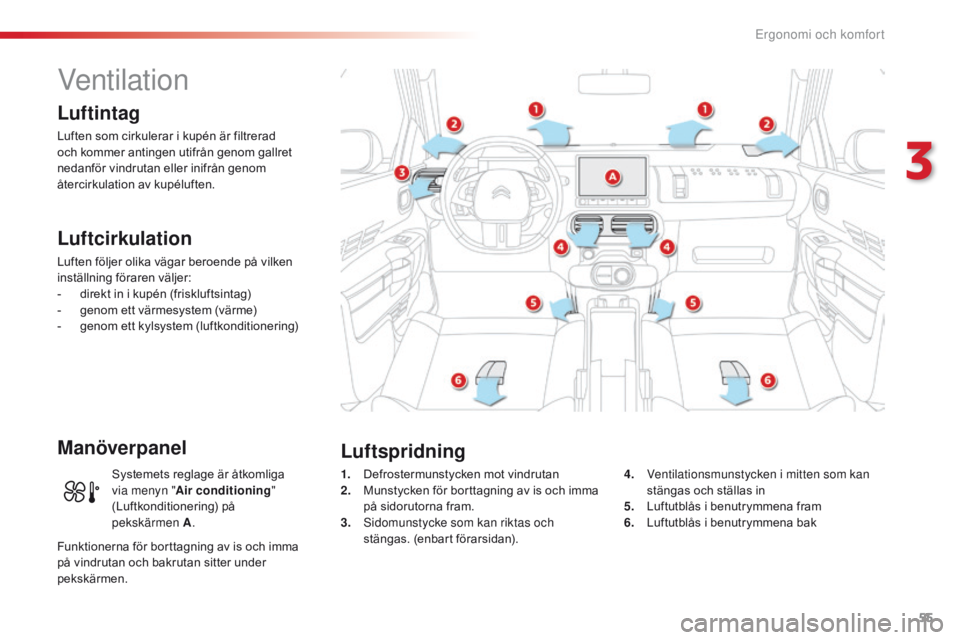

Ventilation
Luftintag
Luften som cirkulerar i kupén är filtrerad
och kommer antingen utifrån genom gallret
nedanför vindrutan eller inifrån genom
återcirkulation av kupéluften.
Luftcirkulation
Luften följer olika vägar beroende på vilken
inställning föraren väljer:
-
di
rekt in i kupén (friskluftsintag)
-
ge

nom ett värmesystem (värme)
-
ge

nom ett kylsystem (luftkonditionering)
Manöverpanel
1. Defrostermunstycken mot vindrutan
2. Mu nstycken för borttagning av is och imma
på sidorutorna fram.
3.
Si

domunstycke som kan riktas och
stängas. (enbart förarsidan). 4. Ve
ntilationsmunstycken i mitten som kan
stängas och ställas in
5.
Lu

ftutblås i benutrymmena fram
6.
Lu

ftutblås i benutrymmena bak
Luftspridning
Systemets reglage är åtkomliga
via menyn "Air conditioning "
(Luftkonditionering) på
pekskärmen
A .
F

unktionerna för borttagning av is och imma
på vindrutan och bakrutan sitter under
pekskärmen.
3
Ergonomi och komfort

56
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungera
effektivt:
F
Tä
pp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i
bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.
F
Tä

ck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.
F
Ak

tivera luftkonditioneringen i minst 5
t
ill 10
m
inuter en eller två gånger per månad, för
att hålla systemet i fullgott skick.
F
Ko

ntrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet.
Vi r

ekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning av
allergiska symptom, dålig lukt och feta beläggningar).
F
Fö

r att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter
kontrollera det enligt rekommendationerna i serviceboken.
F
Om s

ystemet inte producerar någon kyla ska du koppla ur det och kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
RÃ¥d om ventilation och luftkonditionering
Tveka inte att vädra ur kupén en stund,
om temperaturen i kupén är mycket hög
när bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller
inte klor och innebär inget hot mot
ozonskiktet.
Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla,
vilket är helt normalt.
Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet.
Stop & Start-systemet
Värme- och luftkonditioneringssystemen
går bara att använda när motorn är
igång.
För att erhålla önskad värmekomfort i
kupén, kan du tillfälligt koppla ur Stop &
Start-funktionen.
Läs under motsvarande rubrik för mer
information om Stop & Start.
Ergonomi och komfort

57
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

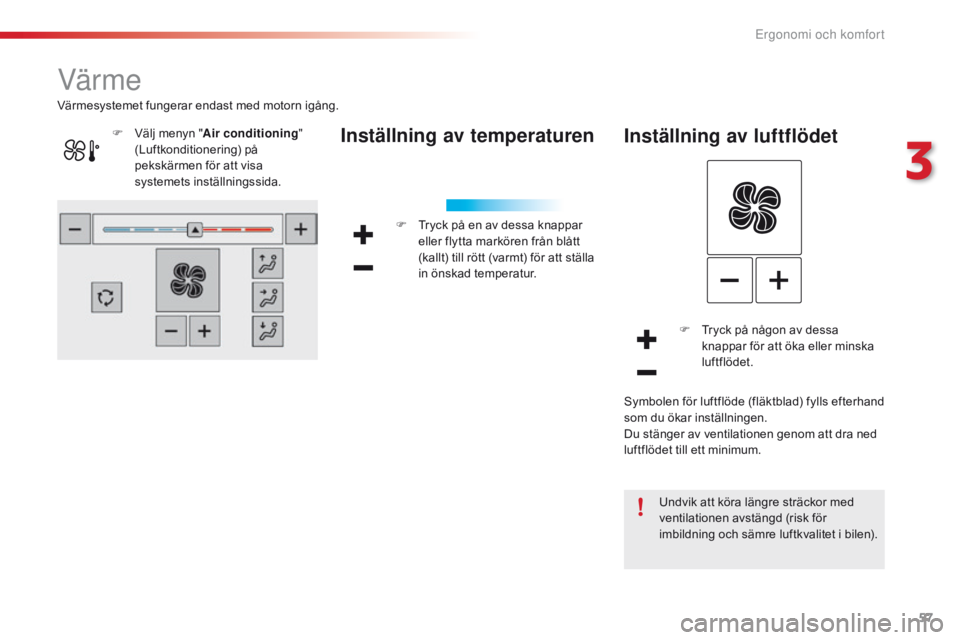

Värme
Inställning av temperaturen
F Tryck på en av dessa knappar
eller flytta markören från blått
(kallt) till rött (varmt) för att ställa
in önskad temperatur.
Inställning av luftflödet
F Tryck på någon av dessa
k nappar för att öka eller minska
luftflödet.
Undvik att köra längre sträckor med
ventilationen avstängd (risk för
imbildning och sämre luftkvalitet i bilen).
Värmesystemet fungerar endast med motorn igång.
Symbolen för luftflöde (fläktblad) fylls efterhand
som du ökar inställningen.
Du stänger av ventilationen genom att dra ned
luftflödet till ett minimum.
F
Vä

lj menyn "
Air conditioning "
(Luftkonditionering) på
pekskärmen för att visa
systemets inställningssida.
3
Ergonomi och komfort

58
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2016

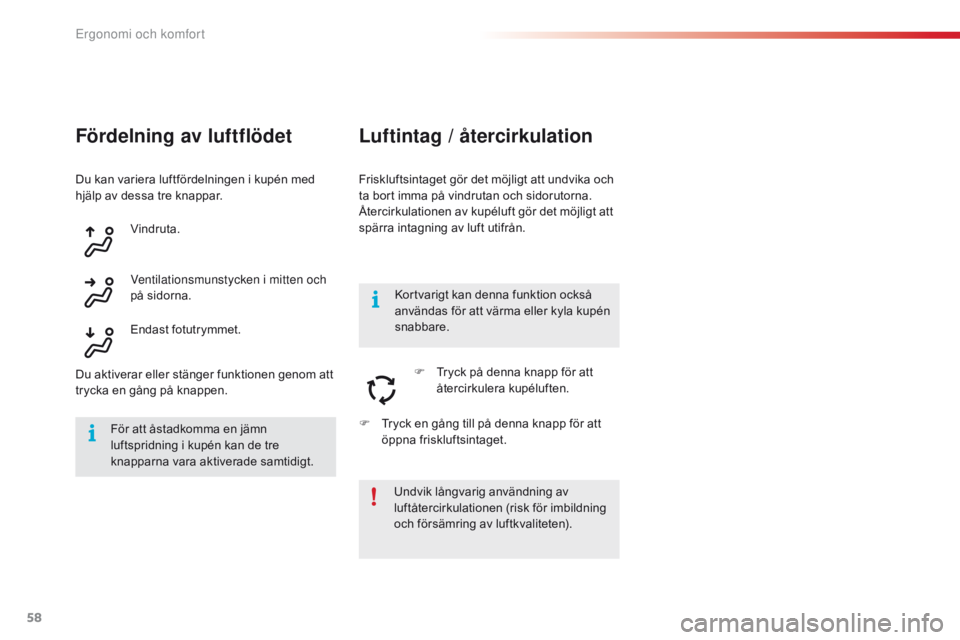

Fördelning av luftflödet
Friskluftsintaget gör det möjligt att undvika och
ta bort imma på vindrutan och sidorutorna.
Återcirkulationen av kupéluft gör det möjligt att
spärra intagning av luft utifrån.
Vindruta.
Ventilationsmunstycken i mitten och
på sidorna.
Endast fotutrymmet.
Du aktiverar eller stänger funktionen genom att
trycka en gång på knappen.
Luftintag / återcirkulation
F Tryck på denna knapp för att
å tercirkulera kupéluften.
F
Tr

yck en gång till på denna knapp för att
öppna friskluftsintaget. Kortvarigt kan denna funktion också
användas för att värma eller kyla kupén
snabbare.
Undvik långvarig användning av
luftåtercirkulationen (risk för imbildning
och försämring av luftkvaliteten).
Du kan variera luftfördelningen i kupén med
hjälp av dessa tre knappar.
För att åstadkomma en jämn
luftspridning i kupén kan de tre
knapparna vara aktiverade samtidigt.
Ergonomi och komfort
