Page 171 of 334

169
C4-cactus_da_Chap07_info-pratiques_ed01-2016

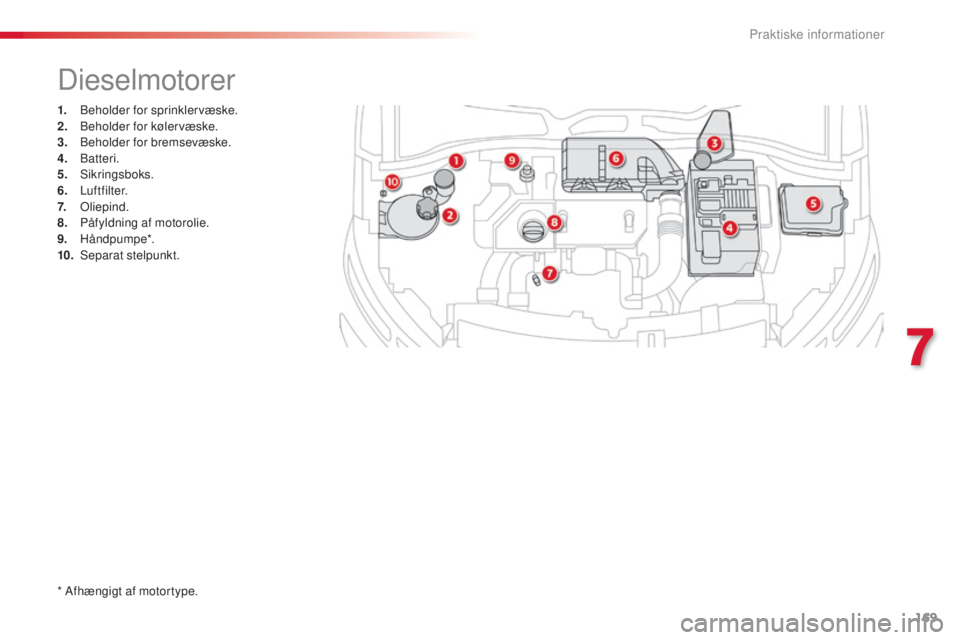

1. Beholder for sprinklervæske.
2. Beh older for kølervæske.
3.
Beh
older for bremsevæske.
4.
Bat
teri.
5.
S
ikringsboks.
6.
Lu
ftfilter.
7.
O
liepind.
8.
På
fyldning af motorolie.
9.
H
åndpumpe*.
10.
Sep
arat stelpunkt.
Dieselmotorer
* Afhængigt af motortype.
7
Praktiske informationer
Page 172 of 334

170
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Kontrol af væskestande
Ved indgreb i motorrummet skal man
være forsigtig, da visse områder i
motorrummet bliver ekstremt varme (risiko
for forbrænding), og motorblæseren kan
gå i gang på et hvilket som helst tidspunkt
(også selvom tændingen er afbrudt).
Motoroliestand
Kontrollen udføres, når
tændingen tilsluttes, enten
med oliestandsindikatoren i
instrumentgruppen på biler med
elektrisk måler, eller med den
manuelle oliemålepind.
Kontrol med manuel
oliemålepind
Kontroller regelmæssigt alle disse væskestande i henhold til bilfabrikantens serviceplan. Foretag efterfyldning, om nødvendigt, med mindre andet er angivet.
Hvis en væskestand falder kraftigt, bør det pågældende system efterses på et aut. CITROËN-værksted eller et andet kvalificeret værksted.Hvis oliestanden er over mærket A eller under
mærket B, må motoren ikke star tes .
-
Hv
is oliestanden er over MAKS. (risiko
for beskadigelse af motoren), kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
-
Hv
is oliestanden ikke når op på MIN., skal
der foretages efterfyldning med motorolie.
A = MAKS.
B = MIN.
For at få en pålidelig måling skal bilen
være parkeret på en vandret flade,
og motoren have været standset i
30
m
inutter.
Der skal normalt påfyldes olie (eller skiftes olie)
mellem to eftersyn. CITROËN anbefaler en
kontrol, eventuelt med påfyldning af olie, efter
hver 5.000 km. Placeringen af den manuelle målepind er vist
på tegningen over det pågældende motorrum.
F
Ta
g fat i målepindens farvede del og træk
den helt ud.
F
Af
tør målepinden med en ren klud, der ikke
fnugger.
F
Sæ
t målepinden på plads, helt i bund, og
tag den derefter op igen for at udføre en
visuel kontrol: Den korrekte oliestand er
mellem afmærkningerne A og B .
Oliespecifikationer
Inden du fylder olie på bilen eller foretager
olieskift, skal du kontrollere, at olien passer
til motortypen og overholder fabrikantens
anbefalinger.
Praktiske informationer
Page 173 of 334

171
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Efter påfyldning af olie gælder den
kontrol, som foretages ved tilsluttet
tænding ud fra oliestandsindikatoren
på instrumentgruppen 30 minutter efter
påfyldningen.
Efterfyldning med motorolie
Placeringen af åbningen til påfyldning af
motorolie er vist på tegningen over det
pågældende motorrum.
F
Sk
ru dækslet af for at få adgang til
påfyldningsrøret.
F
Hæ
ld olie på i små mængder for at undgå,
at det sprøjter på motorens komponenter
(risiko for brand).
F
Ven
t nogle minutter, inden oliestanden
kontrolleres med den manuelle
oliemålepind.
F
Ef
terfyld om nødvendigt.
F
Ef
ter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Olieskift
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation.
For at sikre motorernes ydeevne og anti-
forureningssystemet må der aldrig anvendes
additiver i motorolien. Den skal ligge tæt på mærket
"MA XI". Hvis det ikke er tilfældet,
skal bremseklodserne kontrolleres.
Bremsevæskestand
Skift af bremsevæske
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation.
Oliespecifikationer
Olien skal overholde fabrikantens anbefalinger.
7
Praktiske informationer
Page 174 of 334

172
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Kølervæskestand
Væskestanden skal altid ligge tæt
på mærket "MA XI" og må ikke være
højere.
Vent mindst en time, efter at motoren
er slukket, før der udføres arbejde på
kølekredsløbet, da det er under tryk.
For at undgå enhver risiko for skoldning skal
dækslet løsnes to omgange, så trykket i
kølekredsløbet kan falde. Når trykket er faldet,
tages dækslet af. Efter fyld med kølervæske.
Tømning af kredsløb
Denne væske skal ikke udskiftes. Motor ventilatoren kan gå i gang efter, at
motoren er standset. Vær opmærksom
på, at genstande og tøj kan blive fanget i
propellen. Når motoren er varm, reguleres kølervæskens
temperatur af motorventilatoren.
Væskens specifikationer
Væsken skal overholde fabrikantens
anbefalinger.
Væskespecifikationer
For at sikre optimal rengøring og undgå frost
i systemet, må der ikke efter fyldes med vand
eller påfyldes vand i stedet for væsken.
Om vinteren anbefales det at anvende væske
indeholdende ætylalkohol eller metanol.
Sprinklervæskestand
Fyld efter, så snart det er nødvendigt.
Efterfyldning
Efter fyldning af additiv skal udføres hurtigt
på et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Additivniveau
(Diesel med partikelfilter)
Additivbeholderens min. niveau
vises ved, at dennes kontrollampe Undgå længere tids kontakt med
spildolie på huden.
De fleste af disse væsker er
sundhedsfarlige og kan være stærkt
ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på jorden.
Fyld spildolien i hertil beregnede
beholdere på et aut. CITROËN-værksted
eller et andet kvalificeret værksted.
Spildolie
lyser konstant, efter fulgt af et lydsignal og en
besked om, at partikelfilterets additivniveau er
for lavt.
Praktiske informationer
Page 175 of 334

173
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Kontrol
12 V batteri
Bilens batteri er vedligeholdelsesfrit.
Ikke desto mindre skal du regelmæssigt
kontrollere kabelskoenes tilspænding
(på versioner uden slangeklemme)
samt at tilslutningerne er rene.Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
disse komponenter.
Luftfilter og kabinefilter
Udskift oliefilteret, hver gang
motorolien skiftes.
Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
denne komponent.
Oliefilter
Med mindre andet er angivet, kontrolleres disse komponenter i overensstemmelse med bilfabrikantens serviceplan og afh. af motortypen.
Eftersynene kan også udføres på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
Afhængigt af omgivelserne (støvfyldt miljø)
og bilens anvendelse (bykørsel) skal filtrene
eventuelt udskiftes med kor tere inter val.
Hvis kabinefilteret er tilsmudset, kan det
forringe klimaanlægssystemets funktionsevne
og medføre ubehagelig lugt.
Par tikelfilter (Diesel)
Begyndende tilstopning
af partikelfilteret angives
ved at kontrollampen lyser
konstant, efter fulgt af en
advarselsmeddelelse.
Regenerer filteret under kørslen, så snart
trafikforholdene tillader det, med en hastighed
på mindst 60 km/t, indtil kontrollampen slukker.
Hvis kontrollampen fortsat vises, er der tale om
manglende additiv.
Se afsnittet "Additivniveau".
På en ny bil kan det forekomme, at
der lugter "brændt" efter de første
regenereringer af partikelfilteret, men
det er helt normalt.
Efter lang tids kørsel med lav
hastighed eller i tomgang, kan man
se vanddampe i udstødningsgassen
under acceleration. Dette har ingen
indvirkning på bilens køremåde eller
miljøet.
Hvis der skal udføres arbejde på 12 V batteriet,
henvises til det pågældende afsnit for at se,
hvilke forholdsregler der skal tages inden
indgrebet.
Modeller med Stop & Start har et
blyholdigt 12 V batteri med særlige
specifikationer.
Dets udskiftning må kun udføres af et
aut. CITROËN-værksted eller et andet
kvalificeret værksted.
7
Praktiske informationer
Page 176 of 334

174
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Slitage af bremserne afhænger af
kørselsmønster, især om bilen kører
meget i byen og korte distancer. Det
kan være nødvendigt at kontrollere
Bremseklodser
For yderligere oplysninger om kontrol
af slitage af bremseskiver, kontaktes
et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
Slitage af bremseskiverAnvend kun produkter, som er
anbefalet af CITROËN eller produkter
af tilsvarende kvalitet og med samme
egenskaber.
For at sikre at så vigtige komponenter
som bilens bremsesystem fungerer
optimalt, udvælger og anbefaler
CITROËN helt specielle produkter.
Efter at have vasket bilen kan der
dannes fugt eller, om vinteren, rim på
bremseklodserne og -skiverne, hvilket
kan mindske bremseevnen. Foretag
små opbremsninger for at tørre og
varme bremserne op.Manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
Elektronisk styret manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
Parkeringsbremse
Hvis parkeringsbremsens vandring
er for stor, eller dette system ikke
er effektivt nok, skal der foretages
en justering selv mellem to
serviceeftersyn.
Dette system skal kontrolleres på et aut.
CITROËN-værksted eller et andet kvalificeret
værksted. Vask aldrig
motorrummet med højtryk,
da det kan beskadige de elektriske
dele.
bremsernes tilstand mellem to serviceeftersyn.
Et fald i bremsevæskeniveauet kan,
udover lækage i kredsløbet, betyde, at
bremseklodserne er slidte.
Praktiske informationer
Page 177 of 334

175
C4-cactus_da_Chap07_info-pratiques_ed01-2016
AdBlue® additiv og SCR-system
til BlueHDi dieselmotorer
CITROËN har, af hensyn til miljøet og den
nye europæiske Euro 6 standard, uden at
dette forringer dieselmotorernes ydeevne
eller øger brændstofforbruget, valgt at
udstyre sine biler med en anordning, der
kombinerer SCR-systemet (Selektiv katalytisk
reduktion) og et partikelfilter til behandling af
udstødningsgasser.
SCR-system
Ved hjælp af additivet AdBlue®, som indeholder
urea, omdanner en katalysator op til 85% af
nitrogenoxiderne (NOx) til kvælstof og vand,

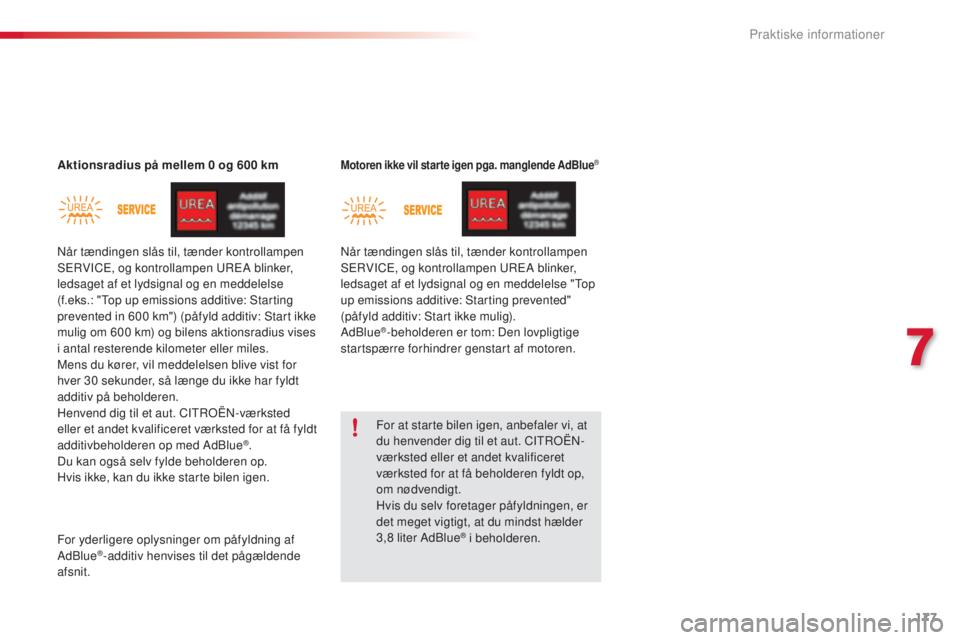

som er uskadeligt for sundheden og miljøet. Når AdBlue
® beholderen er tom,
forhindrer en lovpligtig anordning
genstart af motoren.
Hvis der er en fejl i SCR-systemet, lever
bilens emissionsniveau ikke længere op
til kravene i Euro 6 -normen. Det vil sige,
at din bil begynder at forurene.

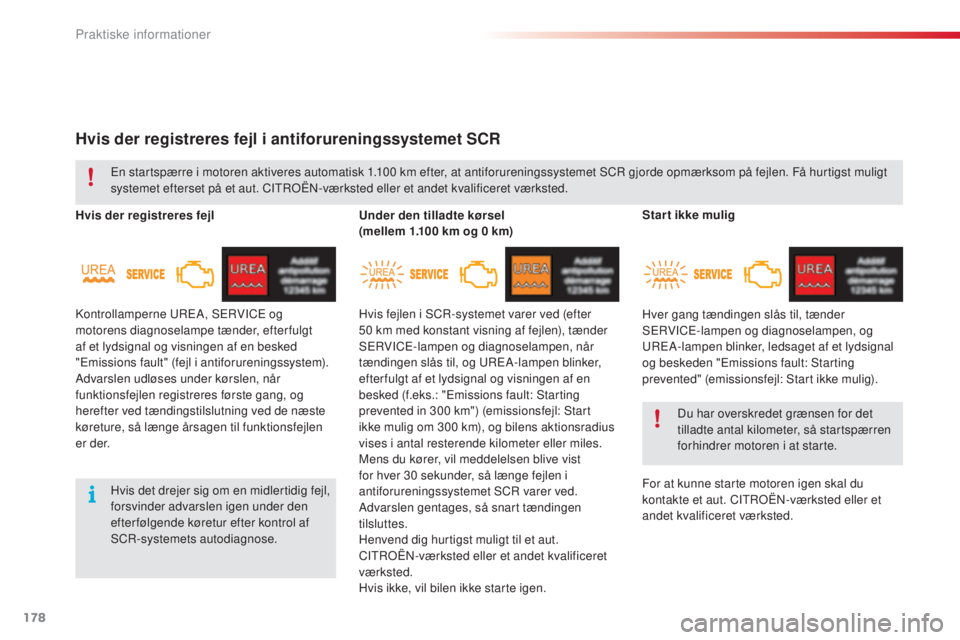

Hvis fejlen i SCR-systemet varer ved,
skal du hurtigst muligt køre til et aut.
CITROËN-værksted eller et andet
kvalificeret værksted. Efter 1.100
k
m
aktiveres en anordning automatisk og
forhindrer genstart af motoren.

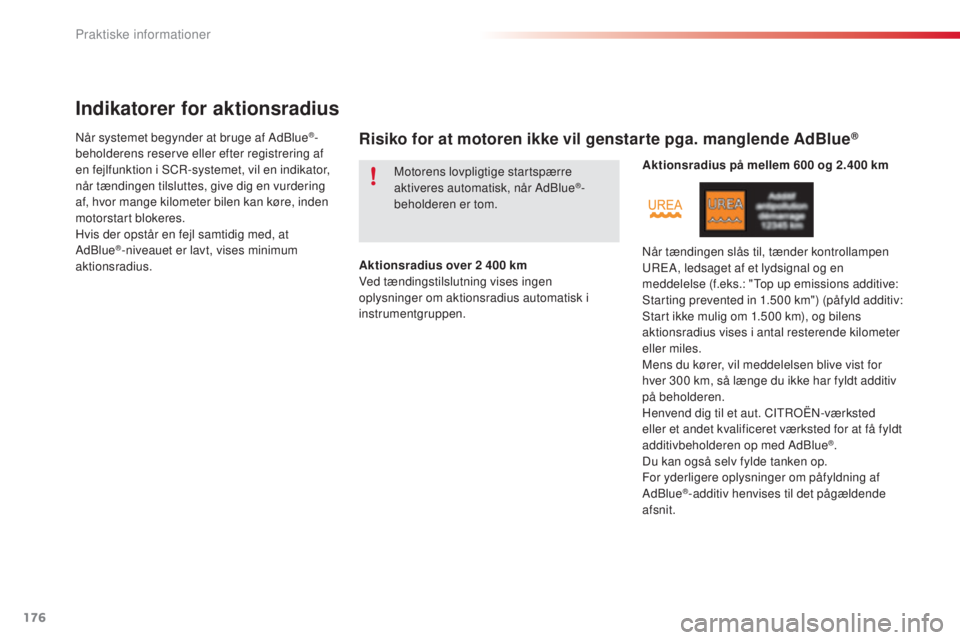

Additivet AdBlue® har sin egen beholder, som
befinder sig under bagagerummet bagest i
bilen. Den kan rumme 17 liter, hvilket svarer
til en aktionsradius på ca. 20.000 km, inden
en alarmanordning udløses og advarer om,
at du kan køre yderligere 2.400 km med den
mængde additiv, der er tilbage i beholderen.
Hver gang bilen er til serviceeftersyn på et
aut. CITROËN-værksted eller på et andet
kvalificeret værksted, vil additivbeholderen
blive fyldt op med AdBlue
® for at sikre,
at SCR-systemet fungerer korrekt.
Hvis det estimerede antal kilometer mellem to
serviceeftersyn overstiger grænsen på
20.000
k
m, anbefaler vi, at du kører ind på
et aut. CITROËN-værksted eller et andet
kvalificeret værksted for at få foretaget den
nødvendige efterfyldning.
7
Praktiske informationer
Page 178 of 334

176
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Indikatorer for aktionsradius
Når systemet begynder at bruge af AdBlue®-
beholderens reserve eller efter registrering af
en fejlfunktion i SCR-systemet, vil en indikator,
når tændingen tilsluttes, give dig en vurdering
af, hvor mange kilometer bilen kan køre, inden
motorstart blokeres.
Hvis der opstår en fejl samtidig med, at
AdBlue
®-niveauet er lavt, vises minimum
aktionsradius. Aktionsradius over 2 4
00 k m
Ved tændingstilslutning vises ingen
oplysninger om aktionsradius automatisk i
instrumentgruppen. Motorens lovpligtige startspærre
aktiveres automatisk, når AdBlue
®-
beholderen er tom.
Risiko for at motoren ikke vil genstarte pga. manglende AdBlue®
Aktionsradius på mellem 600 og 2.400 km
Når tændingen slås til, tænder kontrollampen
UREA, ledsaget af et lydsignal og en
meddelelse (f.eks.: "Top up emissions additive:
Starting prevented in 1.500 km") (påfyld additiv:
Start ikke mulig om 1.500 km), og bilens
aktionsradius vises i antal resterende kilometer
eller miles.
Mens du kører, vil meddelelsen blive vist for
hver 300 km, så længe du ikke har fyldt additiv
på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
additivbeholderen op med AdBlue
®.
Du kan også selv fylde tanken op.
For yderligere oplysninger om påfyldning af
AdBlue
®-additiv henvises til det pågældende
afsnit.
Praktiske informationer
Page 179 of 334

177
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Aktionsradius på mellem 0 og 600 kmMotoren ikke vil star te igen pga. manglende AdBlue®
For at starte bilen igen, anbefaler vi, at
du henvender dig til et aut. CITROËN-
værksted eller et andet kvalificeret
værksted for at få beholderen fyldt op,
om nødvendigt.
Hvis du selv foretager påfyldningen, er
det meget vigtigt, at du mindst hælder
3,8 liter AdBlue
® i beholderen.
Når tændingen slås til, tænder kontrollampen
SERVICE, og kontrollampen UREA blinker,
ledsaget af et lydsignal og en meddelelse
(f.eks.: "Top up emissions additive: Starting
prevented in 600 km") (påfyld additiv: Start ikke
mulig om 600 km) og bilens aktionsradius vises
i antal resterende kilometer eller miles.
Mens du kører, vil meddelelsen blive vist for
hver 30 sekunder, så længe du ikke har fyldt
additiv på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
additivbeholderen op med AdBlue
®.
Du kan også selv fylde beholderen op.
Hvis ikke, kan du ikke starte bilen igen. Når tændingen slås til, tænder kontrollampen
SERVICE, og kontrollampen UREA blinker,
ledsaget af et lydsignal og en meddelelse "Top
up emissions additive: Starting prevented"
(påfyld additiv: Start ikke mulig).
AdBlue
®-beholderen er tom: Den lovpligtige
startspærre forhindrer genstart af motoren.
For yderligere oplysninger om påfyldning af
AdBlue
®-additiv henvises til det pågældende
afsnit.
7
Praktiske informationer
Page 180 of 334

178
C4-cactus_da_Chap07_info-pratiques_ed01-2016
Hvis der registreres fejl i antiforureningssystemet SCR
Hvis der registreres fejlUnder den tilladte kørsel
(mellem 1.100 k
m og 0 k m)
En startspærre i motoren aktiveres automatisk 1.100
k
m efter, at antiforureningssystemet SCR gjorde opmærksom på fejlen. Få hurtigst muligt
systemet efterset på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
Hvis det drejer sig om en midlertidig fejl,
forsvinder advarslen igen under den
efter følgende køretur efter kontrol af
SCR-systemets autodiagnose.
Kontrollamperne UREA, SERVICE og
motorens diagnoselampe tænder, efterfulgt
af et lydsignal og visningen af en besked
"Emissions fault" (fejl i antiforureningssystem).
Advarslen udløses under kørslen, når
funktionsfejlen registreres første gang, og
herefter ved tændingstilslutning ved de næste
køreture, så længe årsagen til funktionsfejlen
er der.
Hvis fejlen i SCR-systemet varer ved (efter
50 km med konstant visning af fejlen), tænder
SERVICE-lampen og diagnoselampen, når
tændingen slås til, og UREA-lampen blinker,
efter fulgt af et lydsignal og visningen af en
besked (f.eks.: "Emissions fault: Starting
prevented in 300 km") (emissionsfejl: Start
ikke mulig om 300 km), og bilens aktionsradius
vises i antal resterende kilometer eller miles.
Mens du kører, vil meddelelsen blive vist
for hver 30
s
ekunder, så længe fejlen i
antiforureningssystemet SCR varer ved.
Advarslen gentages, så snart tændingen
tilsluttes.
Henvend dig hurtigst muligt til et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Hvis ikke, vil bilen ikke starte igen. Star t ikke mulig
For at kunne starte motoren igen skal du
kontakte et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
Du har overskredet grænsen for det
tilladte antal kilometer, så startspærren
forhindrer motoren i at starte.
Hver gang tændingen slås til, tænder
SERVICE-lampen og diagnoselampen, og
UREA-lampen blinker, ledsaget af et lydsignal
og beskeden "Emissions fault: Starting
prevented" (emissionsfejl: Start ikke mulig).
Praktiske informationer
