CITROEN C4 CACTUS 2018 Kasutusjuhend (in Estonian)

199
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016
Kaugtuled
F Eemaldage kate, tõmmates servast.
F Võt ke lambi ühendusjuhe lahti (ärge
eemaldage allpool asuvat massjuhet).
F
Vaj

utage vedrule ja lükake see keskele, et
lampi vabastada.
F
Eem

aldage lambipirn ja asendage see
uuega.
Suunatuled
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole tule riket.
F
Kee

rake lambipesa kaheksandikpöörde
võrra päripäeva ja võtke välja.
F
tõmm

ake lambipirn välja ja vahetage uue
vastu.
tagas

iasetamiseks toimige vastupidises
järjekorras.
tagas

iasetamisel toimige vastupidises
järjekorras.
8
rikke korral

200
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016
Udutuled
nende lambipirnide vahetamiseks võite
pö örduda ka Citr oën es indusse või
kvalifitseeritud töökotta.
F
Kee

rake esikaitseraua alt lahti 3
po

rilapi
kruvi.
F
Lük

ake porilapp kõrvale, et udutule juurde
pääseda.
F
Võt

ke lambipesa pistik lahti, vajutades
ülaosas asuvale servale. F
Eem
aldage lambipesa, vajutades pöidla
ja nimetissõrme abil kaks klambrit kokku
(üleval ja all).
F
Vahe
tage tuli välja (lambipesa ja pirn).
tagas

iasetamiseks toimige vastupidises
järjekorras.
rikke korral

201
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

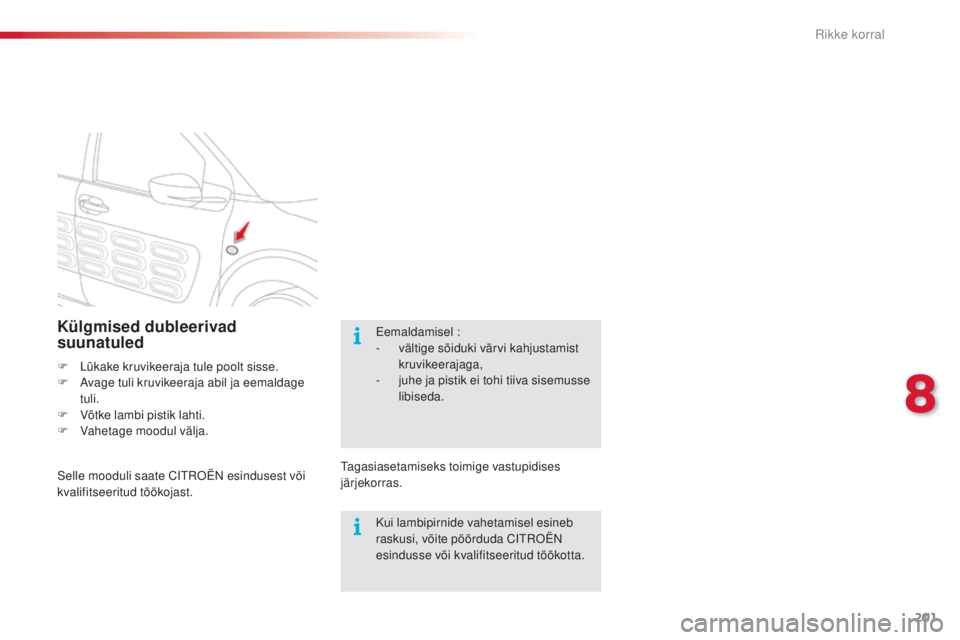

Külgmised dubleerivad
suunatuled
F Lükake kruvikeeraja tule poolt sisse.
F Ava ge tuli kruvikeeraja abil ja eemaldage
tuli.
F
Võt

ke lambi pistik lahti.
F
Vahe

tage moodul välja.
Selle mooduli saate C
itr

oën
es
indusest või
kvalifitseeritud töökojast.
tagas

iasetamiseks toimige vastupidises
järjekorras. Eemaldamisel
:
- vält
ige sõiduki värvi kahjustamist
kruvikeerajaga,
- juhe ja pistik ei tohi tiiva sisemusse
libiseda.
Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda C
itr

oën

esin

dusse või kvalifitseeritud töökotta.
8
rikke korral

202
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

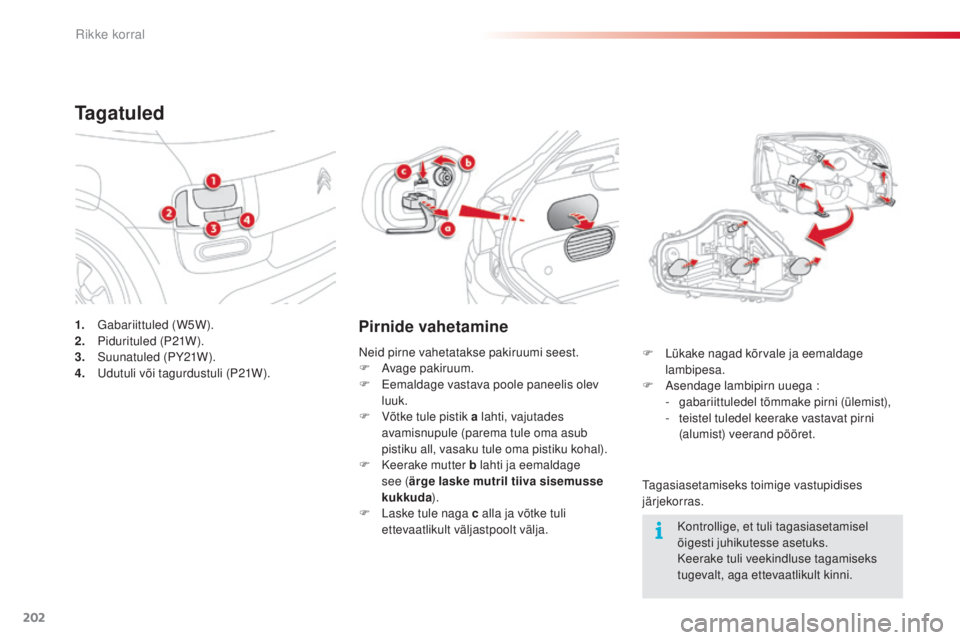

1. Gabariittuled (W5W).
2. Pid urituled (P21W).
3.
Suu

natuled (PY21W).
4.
Udutu

li või tagurdustuli (P21W).
Ta g a t u l e d
Pirnide vahetamine
tagasiasetamiseks toimige vastupidises
jär jekorras.
F
Lük

ake nagad kõrvale ja eemaldage
lambipesa.
F
Ase
ndage lambipirn uuega
:
- gaba
riittuledel tõmmake pirni (ülemist),
-
tei
stel tuledel keerake vastavat pirni
(alumist) veerand pööret.
neid pi

rne vahetatakse pakiruumi seest.
F
Avag

e pakiruum.
F
Eem

aldage vastava poole paneelis olev
luuk.
F
Võt

ke tule pistik a lahti, vajutades
avamisnupule (parema tule oma asub
pistiku all, vasaku tule oma pistiku kohal).
F
Kee

rake mutter b lahti ja eemaldage
see ( ärge laske mutril tiiva sisemusse
kukkuda ).
F
Las

ke tule naga c alla ja võtke tuli
ettevaatlikult väljastpoolt välja. Kontrollige, et tuli tagasiasetamisel
õigesti juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks
tugevalt, aga ettevaatlikult kinni.
rikke korral

203
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

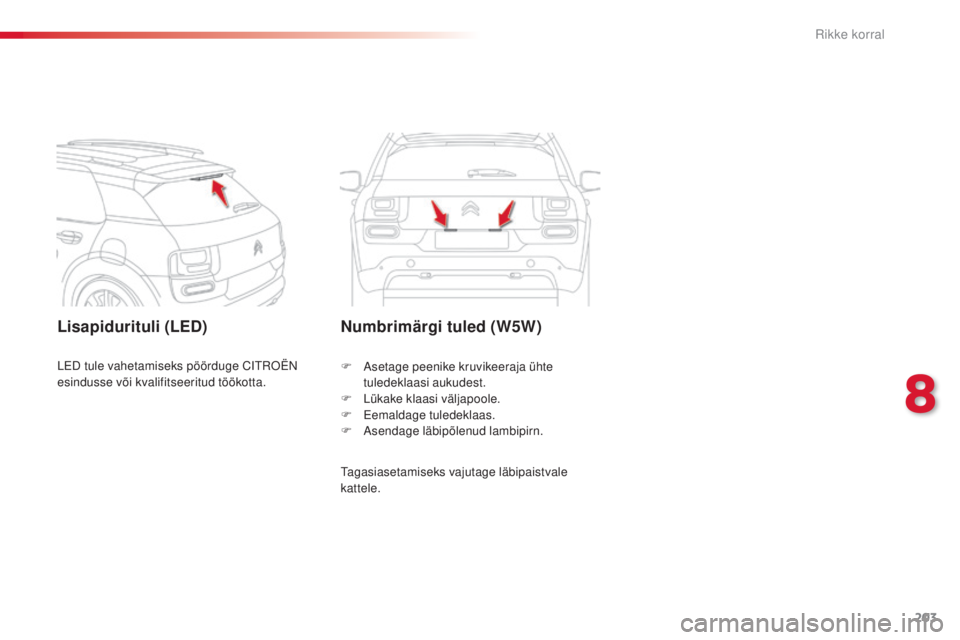

Lisapidurituli (LED)Numbrimärgi tuled (W5W)
tagasiasetamiseks vajutage läbipaistvale
kat tele.
F
Ase

tage peenike kruvikeeraja ühte
tuledeklaasi aukudest.
F
Lükak
e klaasi väljapoole.
F
Eem
aldage tuledeklaas.
F
Ase
ndage läbipõlenud lambipirn.
LED tule vahetamiseks pöörduge C
itr

oën

es

indusse või kvalifitseeritud töökotta.
8
rikke korral

204
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

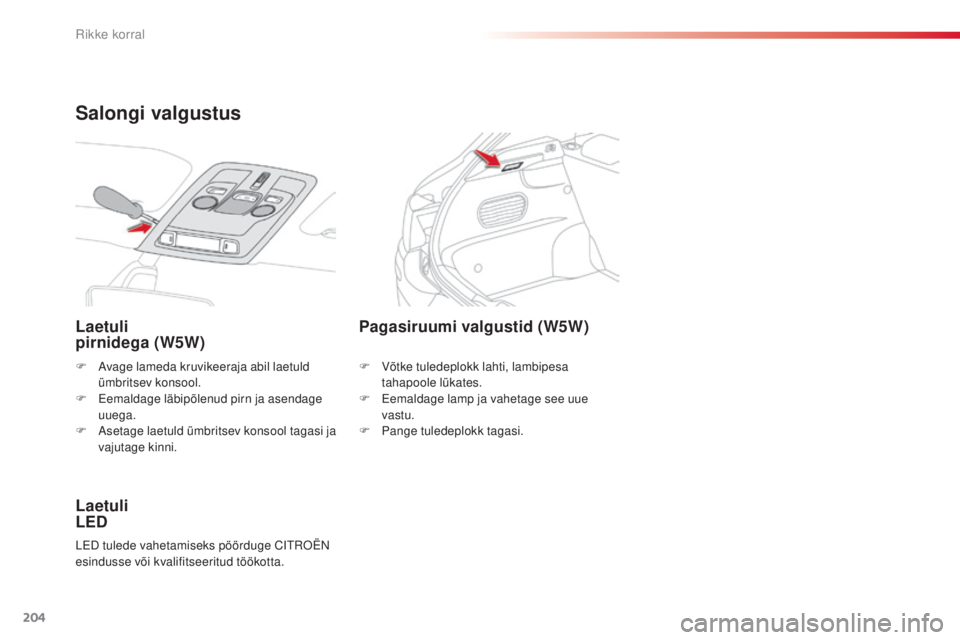

F Avage lameda kruvikeeraja abil laetuld
ümbritsev konsool.
F
Eemal

dage läbipõlenud pirn ja asendage
uuega.
F
Ase

tage laetuld ümbritsev konsool tagasi ja
vajutage kinni.
Laetuli
pirnidega (W5W)
Laetuli
LED
LED tulede vahetamiseks pöörduge Citr oën
es indusse või kvalifitseeritud töökotta.
Pagasiruumi valgustid (W5W)
F Võtke tuledeplokk lahti, lambipesa
tahap oole lükates.
F
Eem

aldage lamp ja vahetage see uue
vastu.
F
Pan

ge tuledeplokk tagasi.
Salongi valgustus
rikke korral

205
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

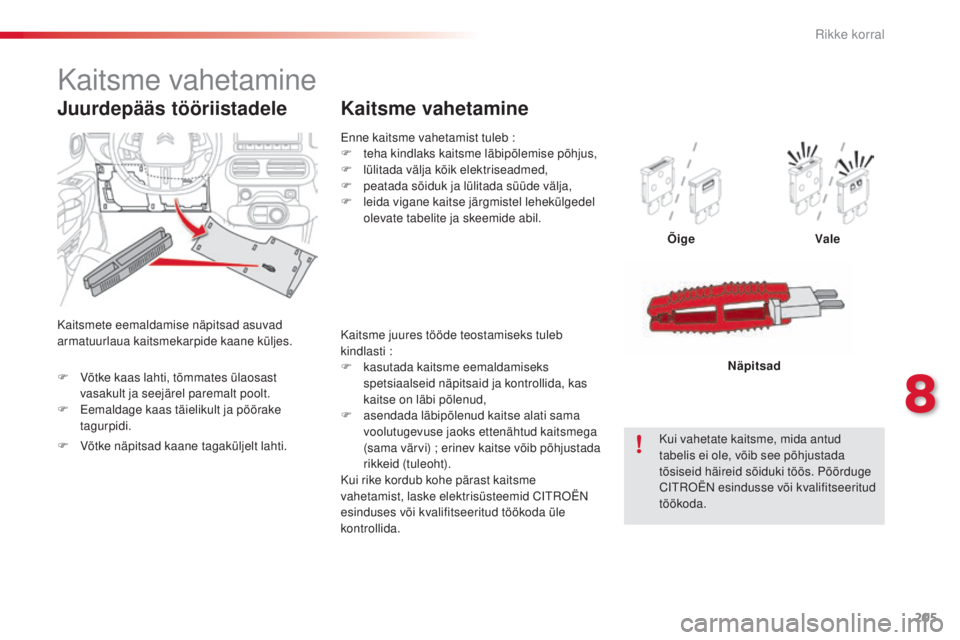

Enne kaitsme vahetamist tuleb :
F teha kindlaks kaitsme läbipõlemise põhjus,
F
lülit

ada välja kõik elektriseadmed,
F
pea

tada sõiduk ja lülitada süüde välja,
F
lei

da vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme vahetamine
Õige Vale
Kui vahetate kaitsme, mida antud
tabelis ei ole, võib see põhjustada
tõsiseid häireid sõiduki töös. Pöörduge
C
itr

oën
esin
dusse või kvalifitseeritud
töökoda. Näpitsad
Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarpide kaane küljes.
Juurdepääs tööriistadele
Kaitsme juures tööde teostamiseks tuleb
kindlasti :
F kasut

ada kaitsme eemaldamiseks
spetsiaalseid näpitsaid ja kontrollida, kas
kaitse on läbi põlenud,
F
ase

ndada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi)
; er

inev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid C
itr

oën

esi

nduses või kvalifitseeritud töökoda üle
kontrollida.
F
Võt

ke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
F
Eem

aldage kaas täielikult ja pöörake
tagurpidi.
F
Võt

ke näpitsad kaane tagaküljelt lahti.
8
rikke korral

206
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

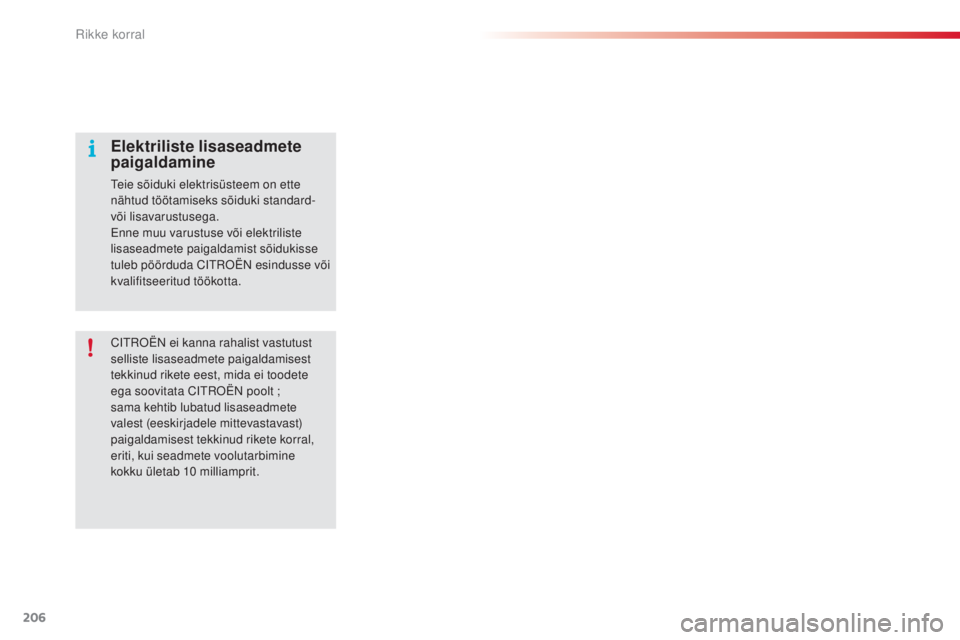

Citroën ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete
ega soovitata C
itr

oën
po
olt
;
sa

ma kehtib lubatud lisaseadmete
valest (eeskirjadele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete voolutarbimine
kokku ületab 10
mill

iamprit.
Elektriliste lisaseadmete
paigaldamine
teie sõiduki elektrisüsteem on ette
nähtu d töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda C
itr

oën
es
indusse või
kvalifitseeritud töökotta.
rikke korral

207
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

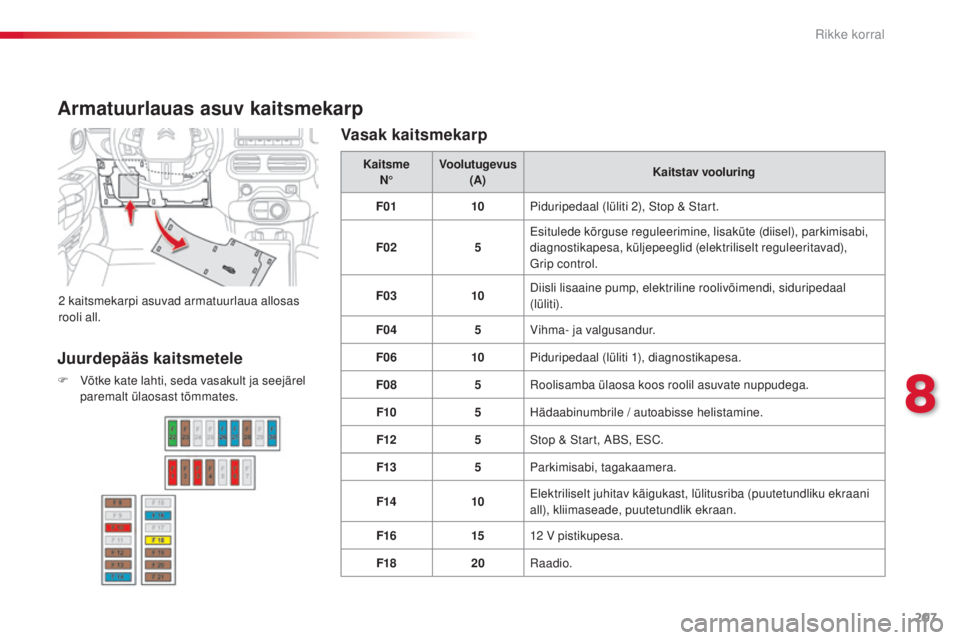

Armatuurlauas asuv kaitsmekarp
2 kaitsmekarpi asuvad armatuurlaua allosas
rooli all.Kaitsme
N° Voolutugevus
(A) Kaitstav vooluring
F01 10Piduripedaal (lüliti 2), Stop & Start.
F02 5Esitulede kõrguse reguleerimine, lisaküte (diisel), parkimisabi,
diagnostikapesa, küljepeeglid (elektriliselt reguleeritavad),
Grip
co
ntrol.
F03 10Diisli lisaaine pump, elektriline roolivõimendi, siduripedaal
(lüliti).
F04 5Vihma- ja valgusandur.
F06 10Piduripedaal (lüliti 1), diagnostikapesa.
F08 5
rool

isamba ülaosa koos roolil asuvate nuppudega.
F10 5Hädaabinumbrile / autoabisse helistamine.
F12 5Stop & Start, ABS, ESC.
F13 5Parkimisabi, tagakaamera.
F14 10Elektriliselt juhitav käigukast, lülitusriba (puutetundliku ekraani
all), kliimaseade, puutetundlik ekraan.
F16 1512 V pistikupesa.
F18 20
raad

io.
Juurdepääs kaitsmetele
F Võtke kate lahti, seda vasakult ja seejärel
paremalt ülaosast tõmmates.
Vasak kaitsmekarp
8
rikke korral

208
C4-cactus_et_Chap08_En-cas-de-panne_ed01-2016

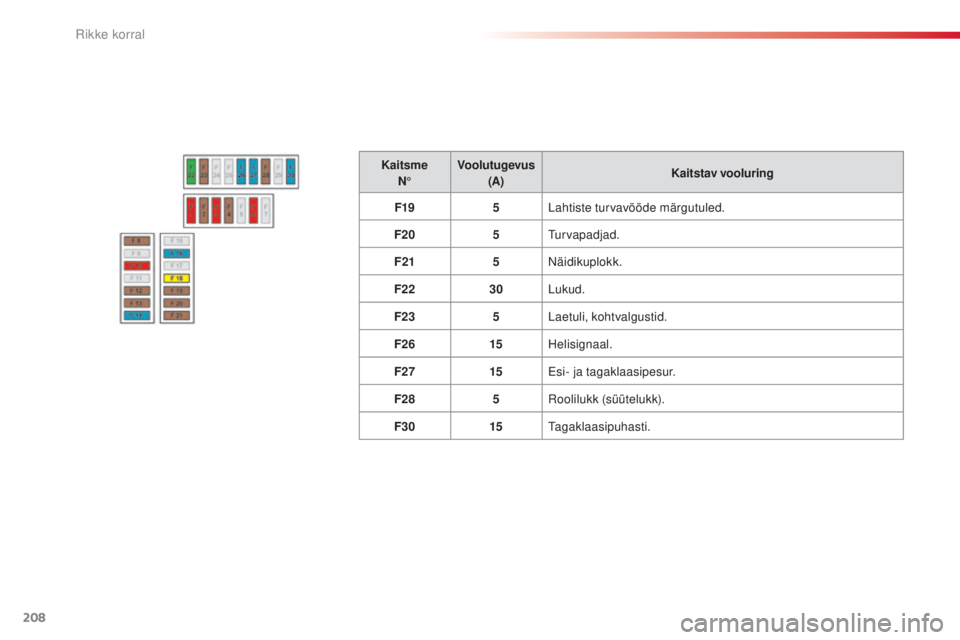

KaitsmeN° Voolutugevus
(A) Kaitstav vooluring
F19 5Lahtiste turvavööde märgutuled.
F20 5
turva

padjad.
F21 5
näidiku

plokk.
F22 30Lukud.
F23 5Laetuli, kohtvalgustid.
F26 15Helisignaal.
F27 15Esi- ja tagaklaasipesur.
F28 5
rooli

lukk (süütelukk).
F30 15
tagak

laasipuhasti.
rikke korral
